SPECIFICATIES
8
Specificaties ...................................................................................... 8-1
D_4br.book Page 1 Thursday, August 17, 2000 12:04 PM
Page 92 of 104

8-1
8
DAU01038
8-SPECIFICATIESSpecificaties CS-01D
Model XJ600S/XJ600N
Afmetingen
Grootste lengte 2.170 mm
Grootste breedte 735 mm
Grootste hoogte
XJ600S 1.205 mm
XJ600N 1.090 mm
Zadelhoogte 770 mm
Wielbasis 1.445 mm
Grondspeling 150 mm
Minimale draaicirkel 2.700 mm
Basisgewicht (met olie en volle
benzinetank)
XJ600S 213 kg
XJ600N 210 kg
Motor
Type motor Luchtgekoelde, DOHC
Cilinder-opstelling 4 cilinders parallel voorwaarts
hellend
Verplaatsing 598 cm
3
Boring ´ slag 58,5 ´ 55,7 mm
Kompressieverhouding 10:1
Startsysteem Elektrische starter
Smeersysteem Oliecarter-systeem (natte bak)Motorolie
Ty p e
Aanbevolen klasse motorolie
API service SE, SF, SG of hoger
Aantal
Zonder vervanging van
oliefilterpatroon 2,3 L
Met vervanging van
oliefilterpatroon 2,6 L
Totale hoeveelheid (droge
motor) 3,1 L
-20 -10 0
10 20 30
40
50 °C
SAE 10W–30
SAE 15W–40SAE 20W–40SAE 20W–50
SAE 10W–40
LET OP:Gebruik uitsluitend een motorolie die geen anti-frictie mid-
delen bevat. Een motorolie bedoeld voor personenauto’s
(vaak voorzien van het opschrift “Energy Conserving”) be-
vat anti-frictie toevoegingen die slippen van de koppeling
en/of de startmotorkoppeling kunnen veroorzaken, met een
kortere levensduur van de componenten en slechte motor-
prestaties tot gevolg.
D_4br.book Page 1 Thursday, August 17, 2000 12:04 PM
Page 93 of 104

SPECIFICATIES
8-2
8
LuchtfilterDroog type element
Brandstof
Type Gewone loodvrije benzine
Inhoud benzinetank 17,0 L
Hoeveelheid
reservebrandstof 3,5 L
Carburateur
Bandenmerk MIKUNI
Model ´ aantal BDS28 ´ 4
Bougies
Model/bandenmerk CR8E / NGK
U24ESR-N / DENSO
Elektrodenafstand 0,7–0,8 mm
Type koppelingVloeistof, meervoudige platen
Overbrenging
Primair reductie-systeem Recht tandwiel
Primaire reductie-verhouding 2,225
Secundair reductie-systeem Kettingaandrijving
Secundaire reductie-verhou-
ding 3,000 (behalve voor CH, A)
2,875 (voor CH, A)
Aantal tanden kettingtandwie-
len (achter/voor) 48/16 (behalve voor CH, A)
46/16 (voor CH, A)
Type overbrenging Konstante aangrijping,
6 versnellingenBediening Linkervoet
Overbreng-verhoudingen
1 e 2,733
2 e 1,778
3 e 1,333
4 e 1,074
5 e 0,913
6 e 0,821
Chassis
Type frame Dubbele wiegkonstruktie
Casterhoek 25°
Spoorbreedte 97 mm
Banden
Voor
Type Tubeless (enkelwandig)
Bandenmaat 110/80-17 57H
Bandenmerk/model MICHELIN / MACADAM 50
DUNLOP / D103FA
Achter
Type Tubeless (enkelwandig)
Bandenmaat 130/70-18 63H
Bandenmerk/model MICHELIN / MACADAM 50
DUNLOP / D103A
D_4br.book Page 2 Thursday, August 17, 2000 12:04 PM
Page 94 of 104

SPECIFICATIES
8-3
8
Maximale belasting*
XJ600S 184 kg
XJ600N 187 kg
Bandenspanning
(gemeten aan koude banden)
Belasting tot 90 kg*
Voor 200 kPa (2,00 kg/cm
2, 2,00 bar)
Achter 225 kPa (2,25 kg/cm2, 2,25 bar)
90 kg–Maximale
belasting*
Voor 200 kPa (2,00 kg/cm2, 2,00 bar)
Achter 250 kPa (2,50 kg/cm2, 2,50 bar)
Bij rijden met hoge
snelheid
Voor 200 kPa (2,00 kg/cm2, 2,00 bar)
Achter 250 kPa (2,50 kg/cm2, 2,50 bar)
* Totaal gewicht van bestuurder, passagier, bagage en accessoi-
res
Wielen
Vo o r
Type Gegoten
Bandenmaat 17 ´ MT 2,50
Achter
Type Gegoten
Bandenmaat 18 ´ MT 3,50Remmen
Voor
Type Dubbele schijfrem
Bediening Rechterhand
Vloeistof DOT 4
Achter
Type Enkele schijfrem
Bediening Rechtervoet
Vloeistof DOT 4
Wielophanging
Voor Teleskoopvork
Achter Zwaaiarm (monocross ophan-
ding)
Veer/schokdemper
Voor Schroefveer / oliegedempt
Achter Schroefveer / gas-olie demper
Veerweg
Voor 140 mm
Achter 110 mm
D_4br.book Page 3 Thursday, August 17, 2000 12:04 PM
Page 95 of 104

SPECIFICATIES
8-4
8
Elektrische installatie
Ontstekingssysteem TCI ontsteking (digitaal)
Laadsysteem
Type Wisselstroom-dynamo
Standaard
vermogen 14 V, 20 A 5.000 tpm
Accu
Model YTX9-BS
Gloeilampen,
capaciteit 12 V, 8 Ah
Type koplampKwartslamp (halogeen)
Gloeilampen voltage, wattage ´ aantal
Koplamp 12 V, 60/55 W ´ 1
Parkeerlicht 12 V, 4 W ´ 1 (behalve voor GB,
IRL)
12 V, 3,4W ´ 1 (voor GB, IRL)
Achterlicht/remlicht 12 V, 5/21 W ´ 1
Richtingaanwijzerlamp 12 V, 21 W ´ 4
Instrumentenverlichting
XJ600S 12 V, 1,7 W ´ 3
XJ600N 14 V, 3 W ´ 2
12 V, 1,7 W ´ 2
Controlelampje voor vrijstand 12 V, 3,4 W ´ 1
Controlelampje grootlicht 12 V, 3,4 W ´ 1Waarschuwingslamp olieni-
veau
XJ600S 12 V, 3,4 W ´ 1
XJ600N 14 V, 3 W ´ 1
Controlelampje richtingaanwij-
zers 12 V, 3,4 W ´ 2
Zekeringen
Hoofdzekering 30 A
Zekering ontstekingssysteem 10 A
Zekering signaleringssysteem 15 A
Koplampzekering 15 A
Circuitzekering alarmverlich-
tingssysteem 10 A
D_4br.book Page 4 Thursday, August 17, 2000 12:04 PM
Page 96 of 104

D_4br.book Page 5 Thursday, August 17, 2000 12:04 PM
Page 97 of 104

GEBRUIKERSINFORMATIE
9
Identificatienummers ......................................................................... 9-1
Identificatienummer sleutel (voor XJ600S)......................................... 9-1
Identificatienummer sleutel (voor XJ600N) ........................................ 9-1
Voertuigidentificatienummer .............................................................. 9-2
Modelinformatiesticker ...................................................................... 9-2
D_4br.book Page 1 Thursday, August 17, 2000 12:04 PM
Page 98 of 104

9-1
9
DAU01039
9-GEBRUIKERSINFORMATIE
DAU02944
Identificatienummers Noteer het sleutelidentificatienummer, het
voertuigidentificatienummer en de mo-
delstickerinformatie in onderstaande ruim-
tes. Deze nummers heeft u nodig om
reserveonderdelen bij een Yamaha dealer
te bestellen of wanneer uw machine is ge-
stolen.
1. IDENTIFICATIENUMMER SLEUTELCA-02D2. VOERTUIGIDENTIFICATIE
NUMMER:CA-02D3. MODELINFORMATIESTICKER:CA-01DDAU01041
Identificatienummer sleutel

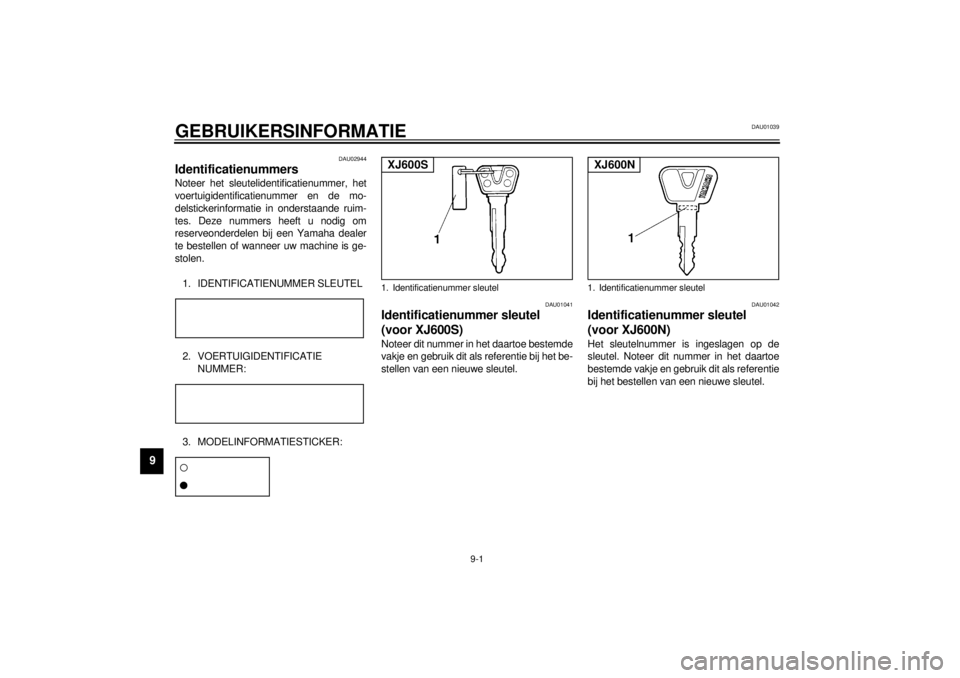

(voor XJ600S)Noteer dit nummer in het daartoe bestemde
vakje en gebruik dit als referentie bij het be-
stellen van een nieuwe sleutel.
DAU01042
Identificatienummer sleutel
(voor XJ600N)Het sleutelnummer is ingeslagen op de
sleutel. Noteer dit nummer in het daartoe
bestemde vakje en gebruik dit als referentie
bij het bestellen van een nieuwe sleutel.
1. Identificatienummer sleutelXJ600S
1. Identificatienummer sleutelXJ600N
D_4br.book Page 1 Thursday, August 17, 2000 12:04 PM
Page 99 of 104

GEBRUIKERSINFORMATIE
9-2
9
DAU01043
Voertuigidentificatienummer Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit nummer
in het daartoe bestemde vakje.OPMERKING:@ Het voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw land
aan te melden voor kentekenregistratie. @
DAU01050
Modelinformatiesticker De modelinformatiesticker is onder het zadel
bevestigd aan het frame. (Zie pagina 3-12
voor instructies over verwijderen en aan-
brengen van het zadel.) Noteer de informa-
tie op deze sticker in het daartoe bestemde
vakje. Deze informatie is nodig om reserve-
onderdelen te bestellen bij een Yamaha
dealer.
1. Voertuigidentificatienummer
1. Modelinformatiesticker
