YAMAHA XJ600S 2001 Instructieboekje (in Dutch)
Manufacturer: YAMAHA, Model Year: 2001, Model line: XJ600S, Model: YAMAHA XJ600S 2001Pages: 104, PDF Size: 11.32 MB
Page 71 of 104

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-24
6
DAU03209
Controleren en smeren van
gasgreep en gaskabel De werking van de gasgreep en de conditie
van de gaskabel moet voorafgaand aan
elke rit worden gecontroleerd, en de kabel
moet zo nodig worden gesmeerd of vervan-
gen.OPMERKING:@ Omdat de gasgreep moet worden verwij-
derd om het uiteinde van de gaskabel te
smeren, horen de gasgreep en de gaskabel
steeds tegelijkertijd te worden gesmeerd. @1. Verwijder de gasgreep door de
schroeven te verwijderen.
2. Maak de gaskabel los, houd deze om-
hoog en breng dan enkele druppels
olie aan op het kabeluiteinde, zodanig
dat de olie in de buitenkabel kan drui-
pen.
3. Sluit de gaskabel aan en vet dan het
gaskabelhuis in aan de binnenzijde.
4. Vet de metaal-op-metaal contactvlak-
ken van de gasgreep in en monteer
dan de gasgreep door de schroeven
aan te brengen.
DAU03370
Controleren en smeren van rem-
en schakelpedalen De werking van het rem- en het schakelpe-
daal moet voorafgaand aan elke rit worden
gecontroleerd en de pedaalscharnierpun-
ten moeten zo nodig worden gesmeerd. Aanbevolen smeermiddel:
Gaskabel:
Motorolie
Gaskabelhuis en gasgreep:
Lithiumvet (universeel vet) Aanbevolen smeermiddel:
Lithiumvet (universeel vet)
D_4br.book Page 24 Thursday, August 17, 2000 12:04 PM
Page 72 of 104

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-25
6
DAU03164
Controleren en smeren van de
rem- en koppelingshendel De werking van de rem- en de koppe-
lingshendel moet voorafgaand aan elke rit
worden gecontroleerd en de hendelschar-
nierpunten moeten zo nodig worden ge-
smeerd.
DAU03371
Controleren en smeren van
middenbok en zijstandaard De werking van de middenbok en de zij-
standaard moet voorafgaand aan elke rit
worden gecontroleerd en de scharnierpun-
ten en de metaal-op-metaal contactvlakken
moeten zo nodig worden gesmeerd.
DW000114
WAARSCHUWING
@ Als de middenbok of de zijstandaard
niet soepel omhoog en omlaag beweegt,
vraag dan een Yamaha dealer deze te
controleren of te repareren. @
DAU00790
Smeren van
achterwielophangingDe scharnierpunten van de achterwielop-
hanging moeten worden gesmeerd volgens
de intervalperioden voorgeschreven in het
periodieke smeer- en onderhoudsschema.
Aanbevolen smeermiddel:
Lithiumvet (universeel vet)
Aanbevolen smeermiddel:
Lithiumvet (universeel vet)
Aanbevolen smeermiddel:
Molybdeenvet
D_4br.book Page 25 Thursday, August 17, 2000 12:04 PM
Page 73 of 104

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-26
6
DAU02939
Controleren van de voorvork De conditie en de werking van de voorvork
moeten als volgt te worden gecontroleerd
op de aangegeven tijden in het periodieke
smeer- en onderhoudsschema.
Controleren van de conditie
DW000115
WAARSCHUWING
@ Ondersteun de motorfiets goed, zodat
deze niet kan omvallen. @Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.Controleren van de werking
1. Plaats de motorfiets op een horizonta-
le ondergrond en houd hem verticaal.
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
DC000098
LET OP:@ Als u beschadigingen aantreft of wan-
neer de voorvork niet soepel functio-
neert, laat deze dan door een Yamaha
dealer nakijken of repareren. @
DAU00794
Controle van stuursysteem Losse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuur
moet als volgt worden gecontroleerd vol-
gens de intervalperioden voorgeschreven
in het periodieke smeer- en onder-
houdsschema.
1. Plaats een standaard onder de motor
zodat het voorwiel los is van de grond.
DW000115
WAARSCHUWING
@ Ondersteun de motorfiets goed, zodat
deze niet kan omvallen. @
D_4br.book Page 26 Thursday, August 17, 2000 12:04 PM
Page 74 of 104

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-27
6

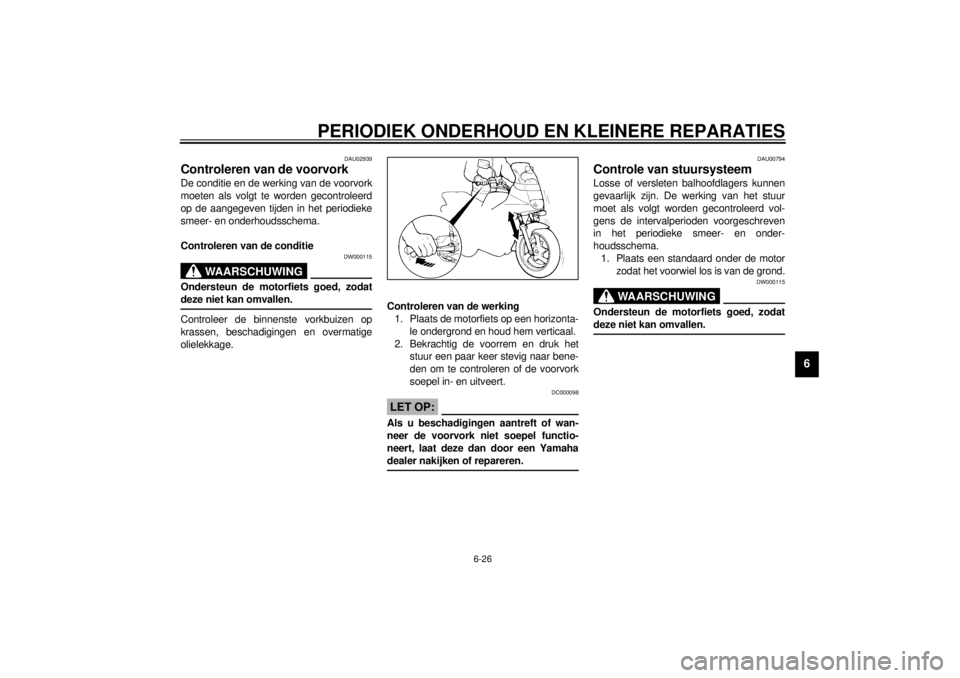

2. Houd de voorvorkpoten beet bij het
ondereinde en probeer ze naar voren
en achteren te bewegen. Als speling
kan worden gevoeld, vraag dan een
Yamaha dealer het stuursysteem te
testen.
DAU01144
Controleren van wiellagers De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
DAU00800
Accu Deze motorfiets is uitgerust met een per-
manent-dichte accu (onderhoudsvrij type)
waarvoor geen onderhoud vereist is. De
elektrolyt hoeft niet te worden gecontro-
leerd en er hoeft geen gedistilleerd water te
worden bijgevuld.
DC000101
LET OP:@ Probeer nooit om celafdichtingen op de
accu te verwijderen, hierdoor kan per-
manente schade aan de accu worden
toegebracht. @
DW000116
WAARSCHUWING
@ l
Elektrolyt is giftig en gevaarlijk
doordat dit zwavelzuur bevat, een
stof die ernstige brandwonden ver-
oorzaakt. Vermijd contact met de
huid, ogen of kleding en bescherm
uw ogen altijd bij werkzaamheden
nabij accu’s. Voer als volgt EER-
STE HULP uit als er lichamelijk con-
tact is geweest met elektrolyt.
D_4br.book Page 27 Thursday, August 17, 2000 12:04 PM
Page 75 of 104

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-28
6
• UITWENDIG: Spoel met rijkelijk
veel water.
• INWENDIG: Drink grote hoeveel-
heden water of melk en roep di-
rect de hulp in van een arts.
• OGEN: Spoel gedurende 15 mi-
nuten met water en roep direct
medische hulp in.
l
Accu’s produceren het explosieve
waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
de buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.
l
HOUD DEZE EN ALLE ACCU’S BUI-
TEN BEREIK VAN KINDEREN.
@
Om de accu op te laden
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.
Om de accu op te bergen
1. Verwijder de accu als de motorfiets
een maand lang niet wordt gebruikt,
laad volledig bij en zet hem dan weg
op een koele en droge plek.
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan steeds
volledig bij als dat nodig is.
3. Laad de accu volledig bij alvorens te
installeren.
4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de ac-
cupolen.
DC000102
LET OP:@ l
Zorg dat de accu altijd geladen
blijft. Door een accu in ontladen
toestand weg te bergen kan perma-
nente accuschade ontstaan.
l
Om een permanent-dichte accu
(onderhoudsvrij type) te laden, is
een speciale acculader (met con-
stante laadspanning) vereist. Bij
gebruik van een conventionele ac-
culader raakt de accu beschadigd.
Wanneer u niet beschikt over een
speciale acculader voor perma-
nent-dichte accu’s (onderhoudsvrij
type), vraag dan een Yamaha dealer
uw accu op te laden.
@
D_4br.book Page 28 Thursday, August 17, 2000 12:04 PM
Page 76 of 104

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-29
6
DAU01470
Zekeringen vervangen Het zekeringenkastje bevindt zich onder
het rijderzadel. (Zie pagina 3-12 voor in-
structies over verwijderen en aanbrengen
van het zadel.)
Vervang een zekering als volgt als deze is
doorgebrand.
1. Draai de contactsleutel naar “OFF” en
schakel het betreffende elektrische
circuit uit.
2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering aan
met de voorgeschreven ampèrewaar-
de.
DC000103
LET OP:@ Gebruik geen zekering met een hoger
ampèrage dan is voorgeschreven, om
ernstige schade aan het elektrisch sys-
teem en mogelijk brandgevaar te vermij-
den. @3. Draai de contactsleutel in “ON” en
schakel het betreffende elektrische
circuit in om te zien of de apparatuur
werkt.
4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te testen.
1. Zekeringenkastje
1. Hoofdzekering
2. Zekering ontstekingssysteem
3. Zekering signaleringssysteem
4. Koplampzekering
5. Circuitzekering alarmverlichtingssysteem
6. Reservezekering (´ 3)
Voorgeschreven zekeringen:
Hoofdzekering: 30 A
Zekering ontstekingssysteem: 10 A
Zekering signaleringssysteem: 15 A
Koplampzekering: 15 A
Circuitzekering
alarmverlichtingssysteem: 10 A
D_4br.book Page 29 Thursday, August 17, 2000 12:04 PM
Page 77 of 104

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-30
6
DAU00829

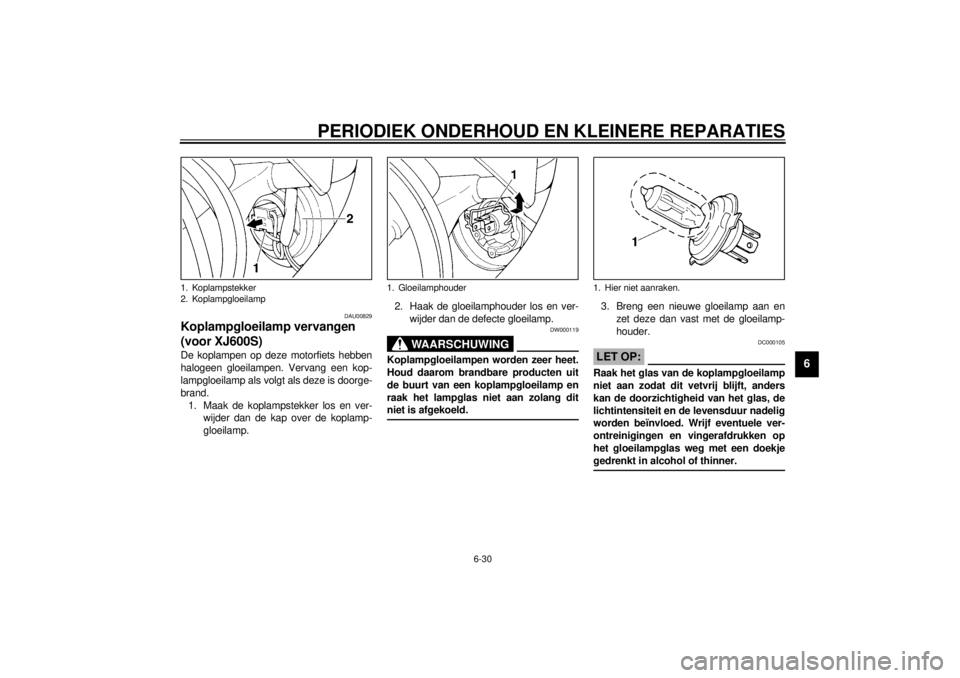

Koplampgloeilamp vervangen
(voor XJ600S)De koplampen op deze motorfiets hebben
halogeen gloeilampen. Vervang een kop-
lampgloeilamp als volgt als deze is doorge-
brand.
1. Maak de koplampstekker los en ver-
wijder dan de kap over de koplamp-
gloeilamp.2. Haak de gloeilamphouder los en ver-
wijder dan de defecte gloeilamp.
DW000119
WAARSCHUWING
@ Koplampgloeilampen worden zeer heet.
Houd daarom brandbare producten uit
de buurt van een koplampgloeilamp en
raak het lampglas niet aan zolang dit
niet is afgekoeld. @
3. Breng een nieuwe gloeilamp aan en
zet deze dan vast met de gloeilamp-
houder.
DC000105
LET OP:@ Raak het glas van de koplampgloeilamp
niet aan zodat dit vetvrij blijft, anders
kan de doorzichtigheid van het glas, de
lichtintensiteit en de levensduur nadelig
worden beïnvloed. Wrijf eventuele ver-
ontreinigingen en vingerafdrukken op
het gloeilampglas weg met een doekje
gedrenkt in alcohol of thinner. @
1. Koplampstekker
2. Koplampgloeilamp
1. Gloeilamphouder
1. Hier niet aanraken.
D_4br.book Page 30 Thursday, August 17, 2000 12:04 PM
Page 78 of 104

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-31
6
4. Breng de gloeilampkap aan en sluit
dan de stekker aan.
5. Vraag zo nodig een Yamaha dealer de
koplamplichtbundel af te stellen.
DAU03188
Koplampgloeilamp vervangen
(voor XJ600N)De koplamp op deze motorfiets heeft een
halogeen gloeilamp. Vervang de koplamp-
gloeilamp als volgt als deze is doorgebrand.
1. Verwijder de koplampunit door de
schroeven los te halen.2. Maak de koplampstekker los en ver-
wijder dan de koplampunit en de gloei-
lampkap.1. Schroef (´ 2)
1. Koplampstekker
2. Koplampgloeilamp
D_4br.book Page 31 Thursday, August 17, 2000 12:04 PM
Page 79 of 104

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-32
6

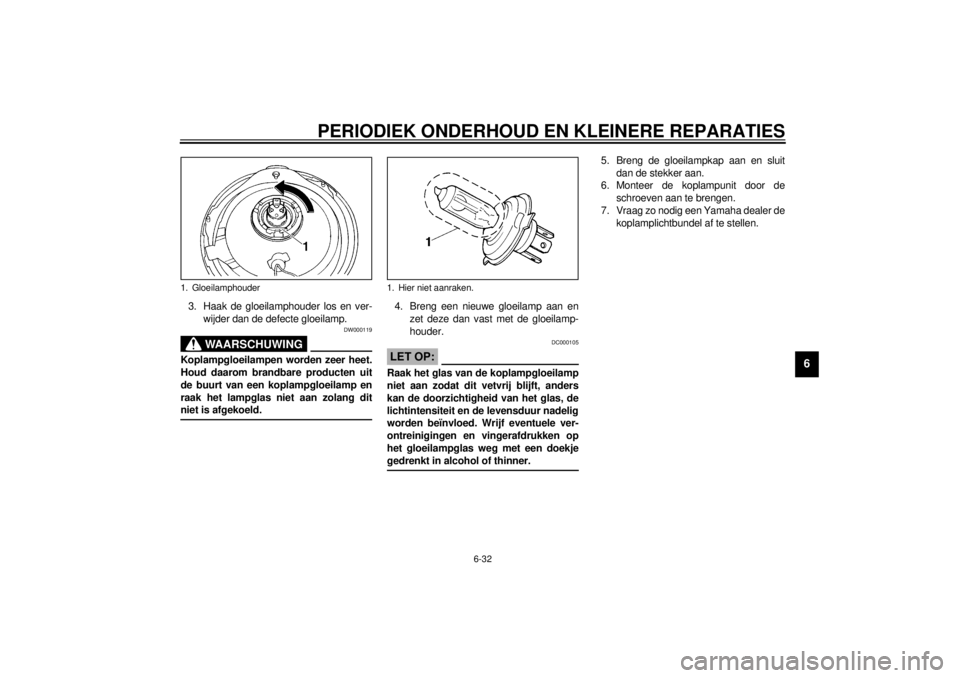

3. Haak de gloeilamphouder los en ver-
wijder dan de defecte gloeilamp.
DW000119
WAARSCHUWING
@ Koplampgloeilampen worden zeer heet.
Houd daarom brandbare producten uit
de buurt van een koplampgloeilamp en
raak het lampglas niet aan zolang dit
niet is afgekoeld. @
4. Breng een nieuwe gloeilamp aan en
zet deze dan vast met de gloeilamp-
houder.
DC000105
LET OP:@ Raak het glas van de koplampgloeilamp
niet aan zodat dit vetvrij blijft, anders
kan de doorzichtigheid van het glas, de
lichtintensiteit en de levensduur nadelig
worden beïnvloed. Wrijf eventuele ver-
ontreinigingen en vingerafdrukken op
het gloeilampglas weg met een doekje
gedrenkt in alcohol of thinner. @
5. Breng de gloeilampkap aan en sluit
dan de stekker aan.
6. Monteer de koplampunit door de
schroeven aan te brengen.
7. Vraag zo nodig een Yamaha dealer de
koplamplichtbundel af te stellen.
1. Gloeilamphouder
1. Hier niet aanraken.
D_4br.book Page 32 Thursday, August 17, 2000 12:04 PM
Page 80 of 104

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-33
6
DAU00868

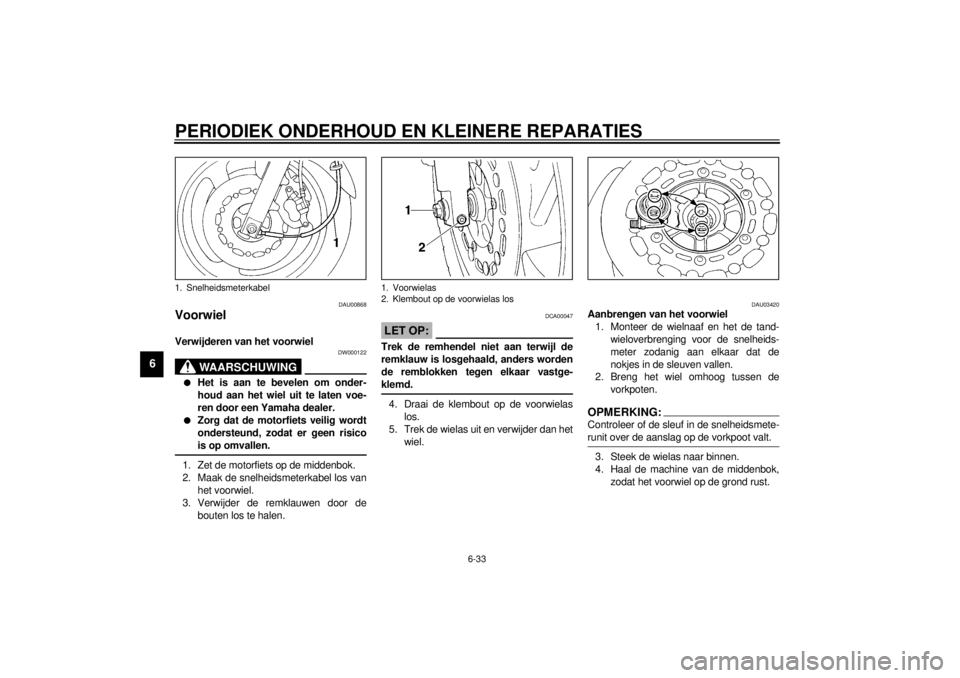

Voorwiel Verwijderen van het voorwiel
DW000122
WAARSCHUWING
@ l
Het is aan te bevelen om onder-
houd aan het wiel uit te laten voe-
ren door een Yamaha dealer.
l
Zorg dat de motorfiets veilig wordt
ondersteund, zodat er geen risico
is op omvallen.
@1. Zet de motorfiets op de middenbok.
2. Maak de snelheidsmeterkabel los van
het voorwiel.
3. Verwijder de remklauwen door de
bouten los te halen.
DCA00047
LET OP:@ Trek de remhendel niet aan terwijl de
remklauw is losgehaald, anders worden
de remblokken tegen elkaar vastge-
klemd. @4. Draai de klembout op de voorwielas
los.
5. Trek de wielas uit en verwijder dan het
wiel.
DAU03420
Aanbrengen van het voorwiel
1. Monteer de wielnaaf en het de tand-
wieloverbrenging voor de snelheids-
meter zodanig aan elkaar dat de
nokjes in de sleuven vallen.
2. Breng het wiel omhoog tussen de
vorkpoten.OPMERKING:@ Controleer of de sleuf in de snelheidsmete-
runit over de aanslag op de vorkpoot valt. @3. Steek de wielas naar binnen.
4. Haal de machine van de middenbok,
zodat het voorwiel op de grond rust.
1. Snelheidsmeterkabel
1. Voorwielas
2. Klembout op de voorwielas los
D_4br.book Page 33 Thursday, August 17, 2000 12:04 PM
