YAMAHA XJ600S 2001 Instructieboekje (in Dutch)
Manufacturer: YAMAHA, Model Year: 2001, Model line: XJ600S, Model: YAMAHA XJ600S 2001Pages: 104, PDF Size: 11.32 MB
Page 11 of 104

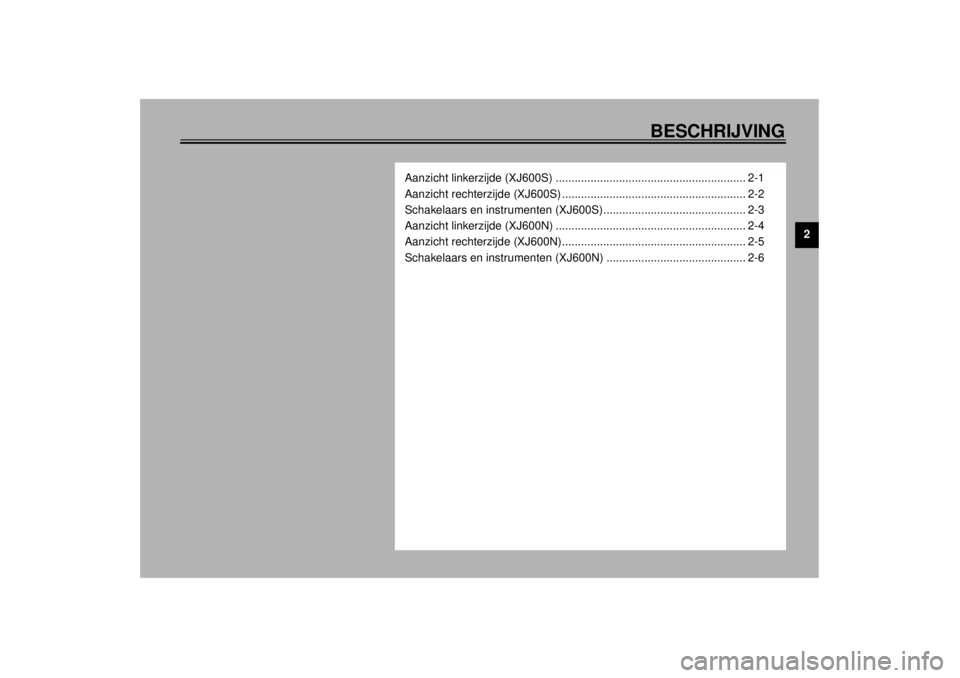

BESCHRIJVING
2
Aanzicht linkerzijde (XJ600S) ............................................................ 2-1
Aanzicht rechterzijde (XJ600S) .......................................................... 2-2
Schakelaars en instrumenten (XJ600S)............................................. 2-3
Aanzicht linkerzijde (XJ600N) ............................................................ 2-4
Aanzicht rechterzijde (XJ600N).......................................................... 2-5
Schakelaars en instrumenten (XJ600N) ............................................ 2-6
D_4br.book Page 1 Thursday, August 17, 2000 12:04 PM
Page 12 of 104
2-1
2
DAU00026
2-BESCHRIJVING Aanzicht linkerzijde (XJ600S)1. Brandstofkraan (pagina 3-11)
2. Helmbevestiging (pagina 3-13)
3. Zekeringenkastje (pagina 6-29)
4. Bagageriembevestiging (pagina 3-15)
5. Zadelvergendeling (pagina 3-12)6. Afstelring voor de voorbelasting
van de achterschokbreker (pagina 3-14)
7. Schakelpedaal (pagina 3-8)
D_4br.book Page 1 Thursday, August 17, 2000 12:04 PM
Page 13 of 104
BESCHRIJVING
2-2
2
Aanzicht rechterzijde (XJ600S)8. Achterlicht/remlicht
9. Opbergcompartiment (pagina 3-13)
10. Zadel (pagina 3-12)
11. Brandstoftank (pagina 3-9)
12. Koplamp (pagina 6-30)
13. Rempedaal (pagina 3-9)
D_4br.book Page 2 Thursday, August 17, 2000 12:04 PM
Page 14 of 104
BESCHRIJVING
2-3
2

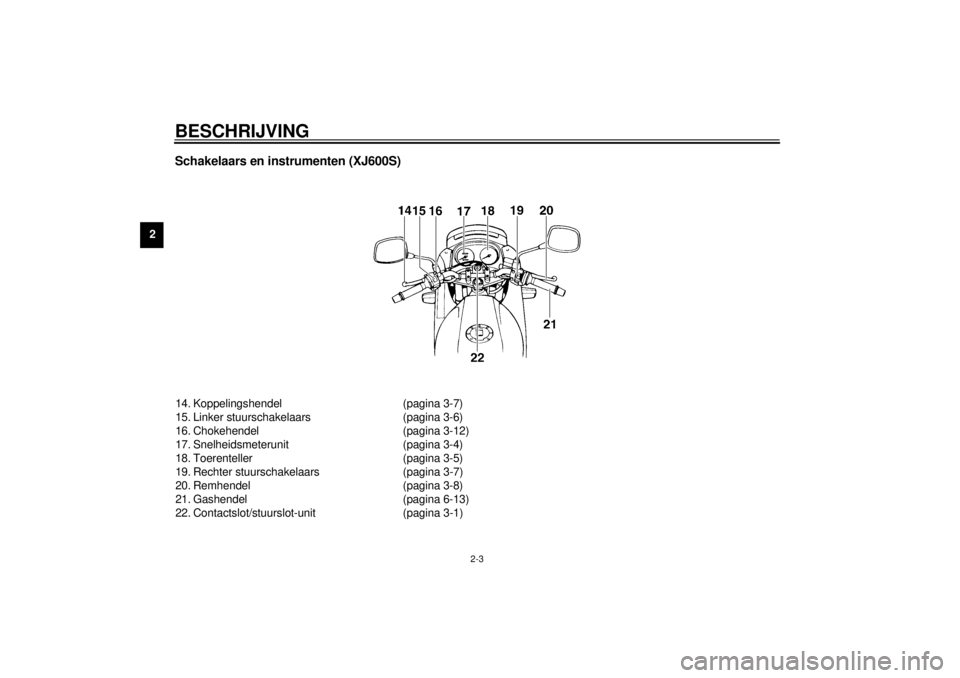

Schakelaars en instrumenten (XJ600S)14. Koppelingshendel (pagina 3-7)
15. Linker stuurschakelaars (pagina 3-6)
16. Chokehendel (pagina 3-12)
17. Snelheidsmeterunit (pagina 3-4)
18. Toerenteller (pagina 3-5)
19. Rechter stuurschakelaars (pagina 3-7)
20. Remhendel (pagina 3-8)
21. Gashendel (pagina 6-13)
22. Contactslot/stuurslot-unit (pagina 3-1)D_4br.book Page 3 Thursday, August 17, 2000 12:04 PM
Page 15 of 104
BESCHRIJVING
2-4
2

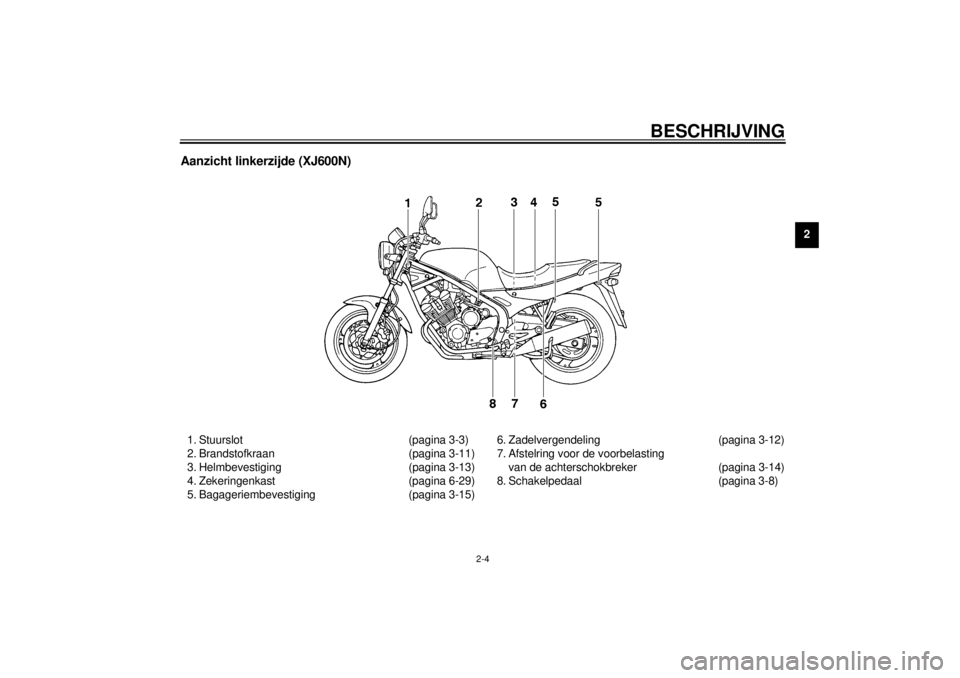

Aanzicht linkerzijde (XJ600N)1. Stuurslot (pagina 3-3)
2. Brandstofkraan (pagina 3-11)
3. Helmbevestiging (pagina 3-13)
4. Zekeringenkast (pagina 6-29)
5. Bagageriembevestiging (pagina 3-15)6. Zadelvergendeling (pagina 3-12)
7. Afstelring voor de voorbelasting
van de achterschokbreker (pagina 3-14)
8. Schakelpedaal (pagina 3-8)
D_4br.book Page 4 Thursday, August 17, 2000 12:04 PM
Page 16 of 104
BESCHRIJVING
2-5
2

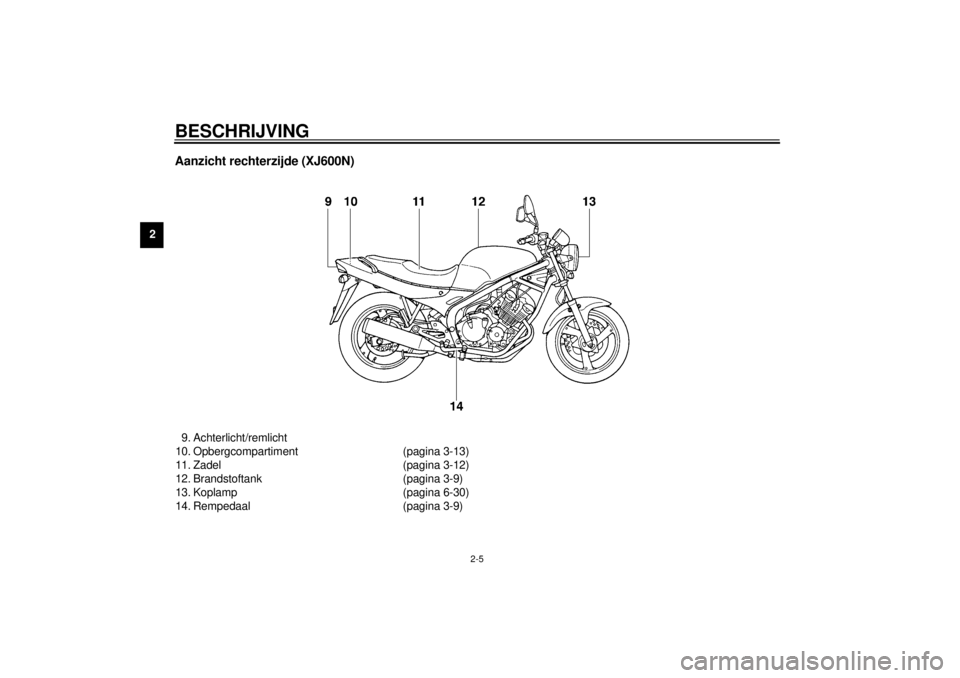

Aanzicht rechterzijde (XJ600N)9. Achterlicht/remlicht
10. Opbergcompartiment (pagina 3-13)
11. Zadel (pagina 3-12)
12. Brandstoftank (pagina 3-9)
13. Koplamp (pagina 6-30)
14. Rempedaal (pagina 3-9)
D_4br.book Page 5 Thursday, August 17, 2000 12:04 PM
Page 17 of 104
BESCHRIJVING
2-6
2

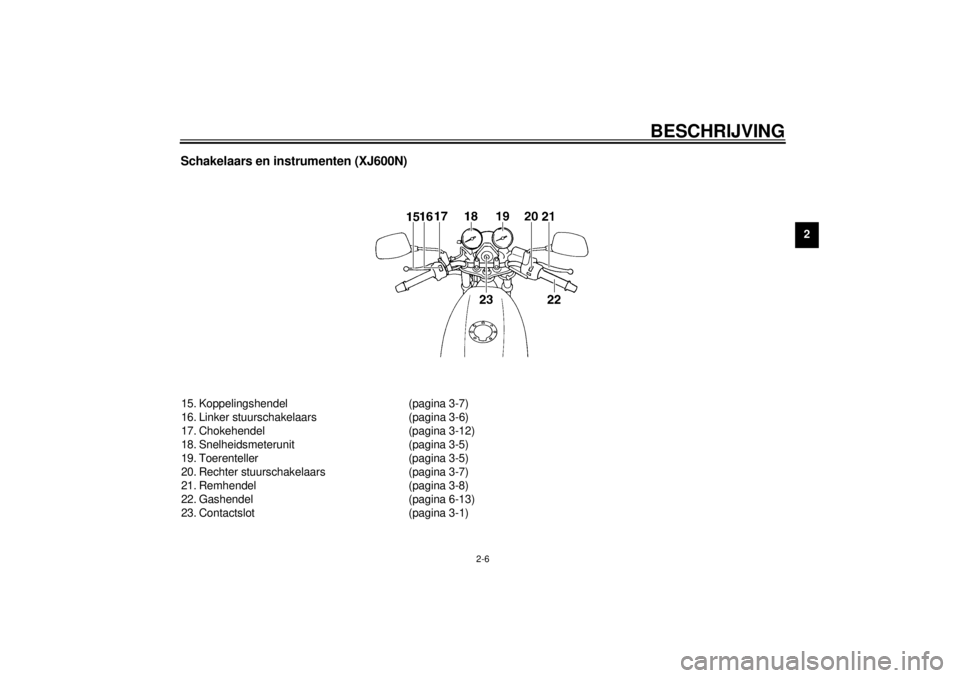

Schakelaars en instrumenten (XJ600N)15. Koppelingshendel (pagina 3-7)
16. Linker stuurschakelaars (pagina 3-6)
17. Chokehendel (pagina 3-12)
18. Snelheidsmeterunit (pagina 3-5)
19. Toerenteller (pagina 3-5)
20. Rechter stuurschakelaars (pagina 3-7)
21. Remhendel (pagina 3-8)
22. Gashendel (pagina 6-13)
23. Contactslot (pagina 3-1)
D_4br.book Page 6 Thursday, August 17, 2000 12:04 PM
Page 18 of 104
D_4br.book Page 7 Thursday, August 17, 2000 12:04 PM
Page 19 of 104

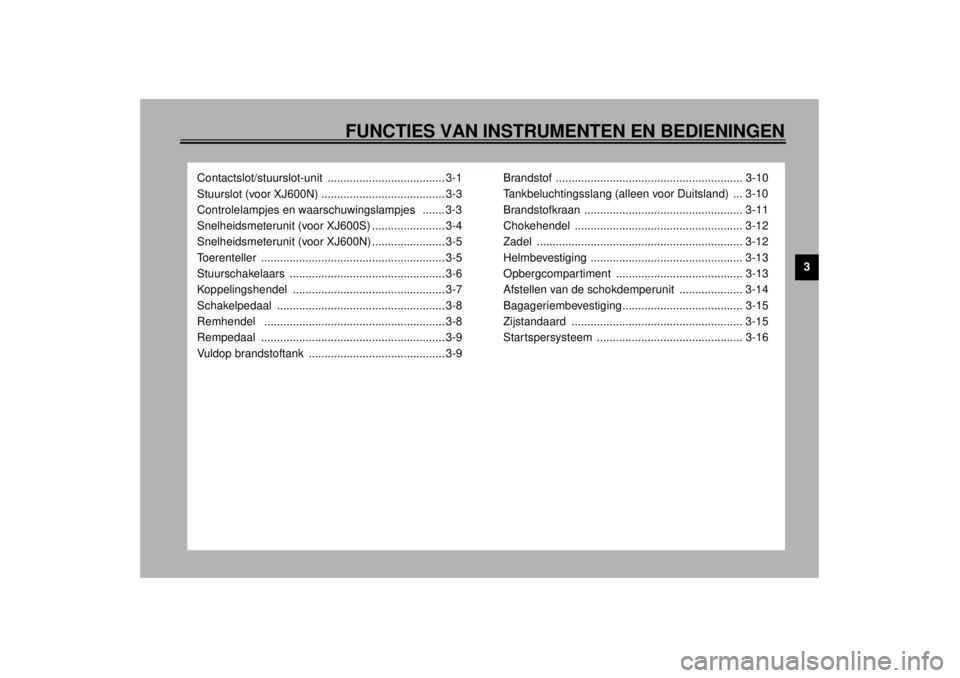

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3
Contactslot/stuurslot-unit ..................................... 3-1
Stuurslot (voor XJ600N) ....................................... 3-3
Controlelampjes en waarschuwingslampjes ....... 3-3
Snelheidsmeterunit (voor XJ600S) ....................... 3-4
Snelheidsmeterunit (voor XJ600N) ....................... 3-5
Toerenteller .......................................................... 3-5
Stuurschakelaars ................................................. 3-6
Koppelingshendel ................................................ 3-7
Schakelpedaal ..................................................... 3-8
Remhendel ......................................................... 3-8
Rempedaal .......................................................... 3-9
Vuldop brandstoftank ........................................... 3-9Brandstof ........................................................... 3-10
Tankbeluchtingsslang (alleen voor Duitsland) ... 3-10
Brandstofkraan .................................................. 3-11
Chokehendel ..................................................... 3-12
Zadel ................................................................. 3-12
Helmbevestiging ................................................ 3-13
Opbergcompar timent ........................................ 3-13
Afstellen van de schokdemperunit .................... 3-14
Bagageriembevestiging...................................... 3-15
Zijstandaard ...................................................... 3-15
Startspersysteem .............................................. 3-16
D_4br.book Page 1 Thursday, August 17, 2000 12:04 PM
Page 20 of 104
3-1
3
DAU00027
3-FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
DAU00029

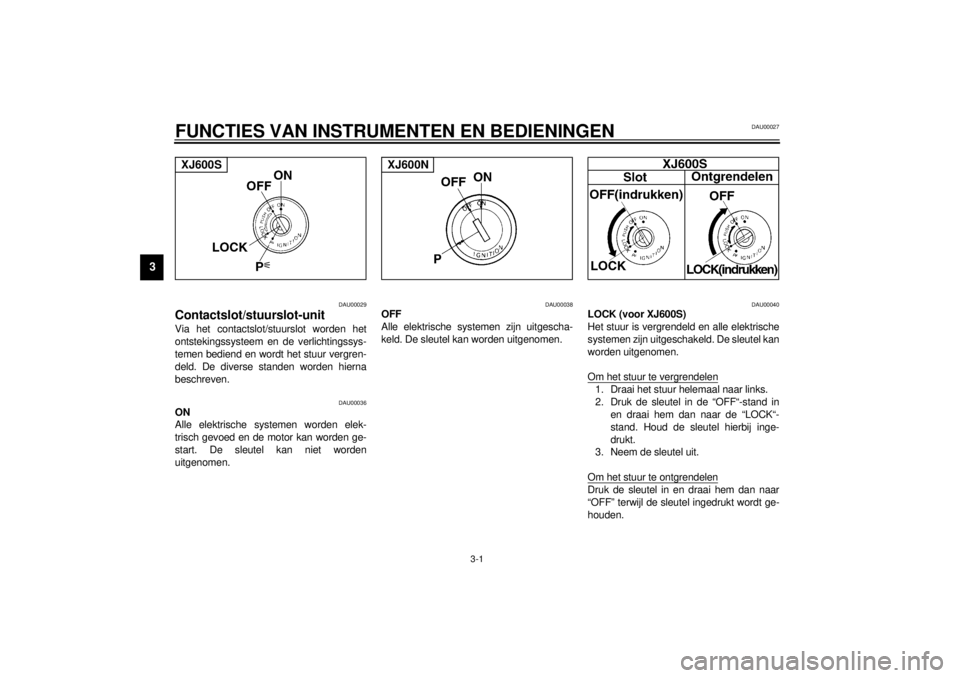

Contactslot/stuurslot-unit Via het contactslot/stuurslot worden het
ontstekingssysteem en de verlichtingssys-
temen bediend en wordt het stuur vergren-
deld. De diverse standen worden hierna
beschreven.
DAU00036
ON
Alle elektrische systemen worden elek-
trisch gevoed en de motor kan worden ge-
start. De sleutel kan niet worden
uitgenomen.
DAU00038
OFF
Alle elektrische systemen zijn uitgescha-
keld. De sleutel kan worden uitgenomen.
DAU00040
LOCK (voor XJ600S)
Het stuur is vergrendeld en alle elektrische
systemen zijn uitgeschakeld. De sleutel kan
worden uitgenomen.
Om het stuur te vergrendelen1. Draai het stuur helemaal naar links.
2. Druk de sleutel in de “OFF“-stand in
en draai hem dan naar de “LOCK“-
stand. Houd de sleutel hierbij inge-
drukt.
3. Neem de sleutel uit.
Om het stuur te ontgrendelenDruk de sleutel in en draai hem dan naar
“OFF” terwijl de sleutel ingedrukt wordt ge-
houden.
XJ600S
XJ600N
D_4br.book Page 1 Thursday, August 17, 2000 12:04 PM
