YAMAHA XJ600S 2001 Instructieboekje (in Dutch)
Manufacturer: YAMAHA, Model Year: 2001, Model line: XJ600S, Model: YAMAHA XJ600S 2001Pages: 104, PDF Size: 11.32 MB
Page 31 of 104

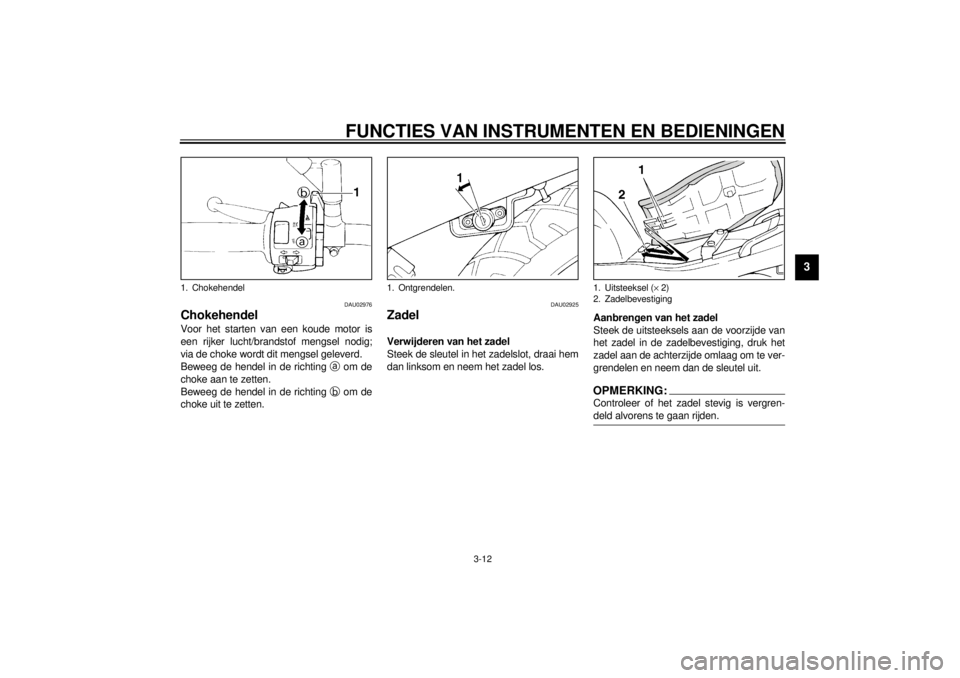

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-12
3
DAU02976
Chokehendel Voor het starten van een koude motor is
een rijker lucht/brandstof mengsel nodig;
via de choke wordt dit mengsel geleverd.
Beweeg de hendel in de richting
a om de
choke aan te zetten.
Beweeg de hendel in de richting
b om de
choke uit te zetten.
DAU02925
Zadel Verwijderen van het zadel
Steek de sleutel in het zadelslot, draai hem
dan linksom en neem het zadel los.Aanbrengen van het zadel
Steek de uitsteeksels aan de voorzijde van
het zadel in de zadelbevestiging, druk het
zadel aan de achterzijde omlaag om te ver-
grendelen en neem dan de sleutel uit.
OPMERKING:@ Controleer of het zadel stevig is vergren-
deld alvorens te gaan rijden. @
1. Chokehendel
1. Ontgrendelen.
1. Uitsteeksel (´ 2)
2. Zadelbevestiging
D_4br.book Page 12 Thursday, August 17, 2000 12:04 PM
Page 32 of 104

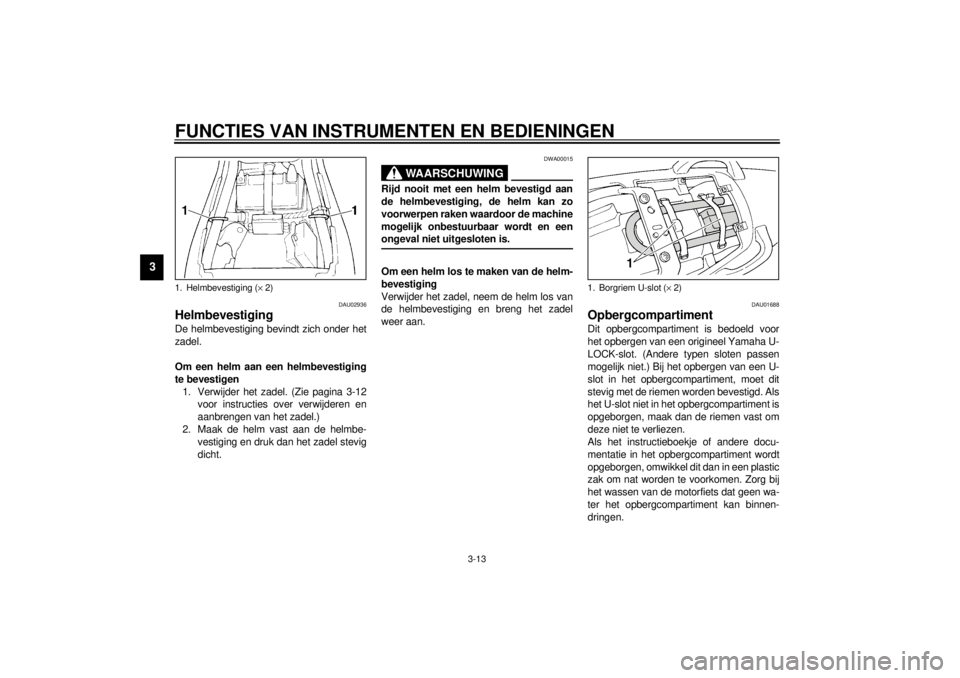

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-13
3
DAU02936
Helmbevestiging De helmbevestiging bevindt zich onder het
zadel.
Om een helm aan een helmbevestiging
te bevestigen
1. Verwijder het zadel. (Zie pagina 3-12
voor instructies over verwijderen en
aanbrengen van het zadel.)
2. Maak de helm vast aan de helmbe-
vestiging en druk dan het zadel stevig
dicht.
DWA00015
WAARSCHUWING
@ Rijd nooit met een helm bevestigd aan
de helmbevestiging, de helm kan zo
voorwerpen raken waardoor de machine
mogelijk onbestuurbaar wordt en een
ongeval niet uitgesloten is. @Om een helm los te maken van de helm-
bevestiging
Verwijder het zadel, neem de helm los van
de helmbevestiging en breng het zadel
weer aan.
DAU01688
Opbergcompartiment Dit opbergcompartiment is bedoeld voor
het opbergen van een origineel Yamaha U-
LOCK-slot. (Andere typen sloten passen
mogelijk niet.) Bij het opbergen van een U-
slot in het opbergcompartiment, moet dit
stevig met de riemen worden bevestigd. Als
het U-slot niet in het opbergcompartiment is
opgeborgen, maak dan de riemen vast om
deze niet te verliezen.
Als het instructieboekje of andere docu-
mentatie in het opbergcompartiment wordt
opgeborgen, omwikkel dit dan in een plastic
zak om nat worden te voorkomen. Zorg bij
het wassen van de motorfiets dat geen wa-
ter het opbergcompartiment kan binnen-
dringen.
1. Helmbevestiging (´ 2)
1. Borgriem U-slot (´ 2)
D_4br.book Page 13 Thursday, August 17, 2000 12:04 PM
Page 33 of 104
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-14
3
DAU00295
Afstellen van de
schokdemperunit Deze schokdemper is uitgerust met een
stelring voor veervoorspanning.
DC000015
LET OP:@ Probeer nooit een stelmechanisme
voorbij de maximum- of minimuminstel-
waarden te verdraaien. @
Stel de veervoorspanning als volgt af.
Om de veervoorspanning te verhogen en
zo de vering stugger te maken, wordt de
stelring gedraaid richting
a. Om de veer-
voorspanning te verlagen voor een zachte-
re vering wordt de stelring gedraaid in de
richting
b.OPMERKING:@ Zet de gewenste inkeping in de stelring te-
genover de positie-indicator op de schok-
demper. @CI-01DDAU00315
WAARSCHUWING
@ Deze schokdemper is gevuld met stik-
stofgas onder hoge druk. Lees en be-
grijp de volgende informatie alvorens de
schokdemper te gebruiken. De fabrikant
kan niet aansprakelijk worden gesteld
voor schade aan eigendommen of voor
persoonlijk letsel als dit voortvloeit uit
verkeerd gebruik.l
Probeer de gascilinder niet te ope-
nen en blijf er verder vanaf.
l
Stel de schokdemper niet bloot aan
open vuur of aan andere hittebron-
nen, anders kan deze door de op-
lopende druk exploderen.
l
Vervorm of beschadig de gascilin-
der op geen enkele wijze, de dem-
pende werking zal dan
achteruitgaan.
l
Laat onderhoud aan de schokdem-
per altijd uitvoeren door een
Yamaha dealer.
@
1. Stelring voor veervoorspanning
2. Positie-indicator
1. Speciale sleutel
Minimum
(zacht)Stan-
daardMaximum (stug)
Stand
afsteller12 3 4567
D_4br.book Page 14 Thursday, August 17, 2000 12:04 PM
Page 34 of 104
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-15
3
DAU01398
Bagageriembevestiging Er zijn vier bevestigingspunten voor de ba-
gageriemen: een aan beide bevestigings-
steunen voor de passagiersvoetsteunen en
een aan beide zijden van het zadel.
DAU00330
Zijstandaard De zijstandaard bevindt zich aan de linker-
zijde van het frame. Trek of druk de zijstan-
daard met uw voet omhoog of omlaag
terwijl u de motorfiets verticaal houdt.OPMERKING:@ De ingebouwde sperschakelaar voor de zij-
standaard maakt deel uit van het startsper-
systeem, dat in bepaalde situaties de
werking van het ontstekingssysteem blok-
keert. (Zie hierna voor een nadere uitleg
over het startspersysteem.) @
DW000044
WAARSCHUWING
@ Met de motorfiets mag nooit worden ge-
reden terwijl de zijstandaard omlaag
staat of niet behoorlijk kan worden op-
getrokken (of niet omhoog blijft), anders
kan de zijstandaard de grond raken en
zo de motorrijder afleiden, waardoor u
de macht over het stuur verliest. Het
Yamaha startspersysteem is ontworpen
om de motorrijder te helpen bij zijn ver-
antwoordelijkheid de zijstandaard op te
trekken alvorens weg te rijden. Contro-
leer dit systeem daarom regelmatig zo-
als hierna beschreven en laat het
repareren door een Yamaha dealer als
de werking niet naar behoren is. @
1. Bagageriemhouder (´ 4)Linker
Rechter
D_4br.book Page 15 Thursday, August 17, 2000 12:04 PM
Page 35 of 104
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-16
3
DAU00332
Startspersysteem Het startspersysteem (waarvan de
sperschakelaar voor de zijstandaard, de
sperschakelaar voor de koppelingshendel
en de vrijstandschakelaar deel uitmaken)
heeft de volgende functies.l
Het verhindert starten wanneer de
versnellingsbak in een versnelling ge-
schakeld is en de zijstandaard is op-
geklapt, terwijl de koppelingshendel
niet is ingetrokken.
l
Het verhindert starten wanneer de
versnellingsbak in een versnelling ge-
schakeld is en de koppelingshendel is
ingetrokken, terwijl de zijstandaard
nog omlaag staat.
l
Het schakelt een draaiende motor af
zodra de zijstandaard omlaag bewo-
gen wordt.
Controleer de werking van het startspersys-
teem regelmatig, hanteer daarbij de volgen-
de werkwijze.
DW000046
WAARSCHUWING
@ l
Bij deze inspectie moet de machine
op de middenbok worden gezet.
l
Als zich een storing voordoet,
vraag dan alvorens te gaan rijden
een Yamaha dealer het systeem te
controleren.
@
D_4br.book Page 16 Thursday, August 17, 2000 12:04 PM
Page 36 of 104

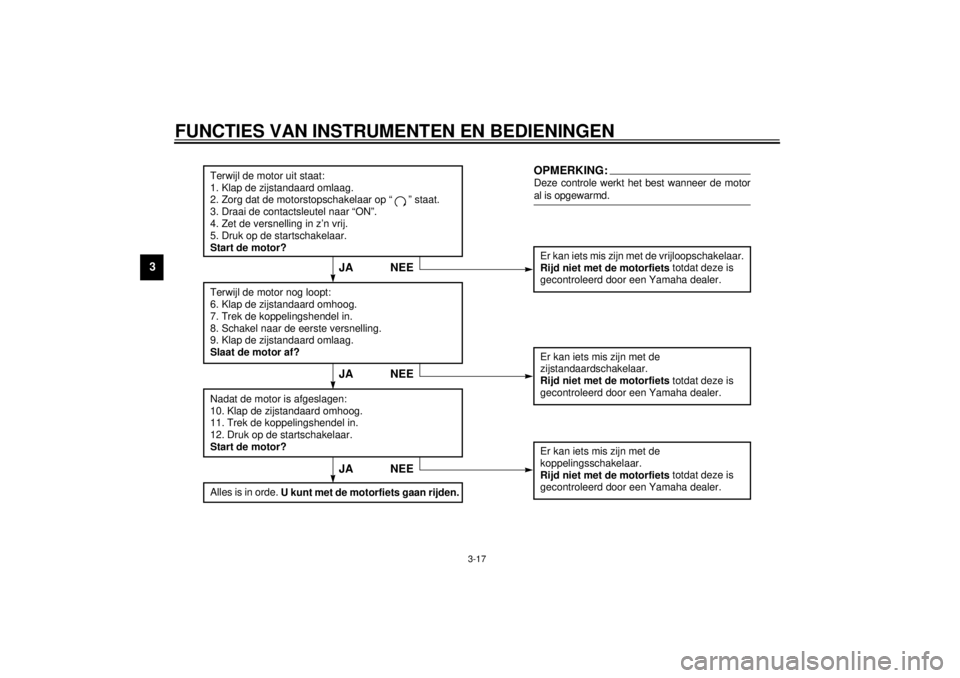

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-17
3
CD-01D
Terwijl de motor uit staat:
1. Klap de zijstandaard omlaag.
2. Zorg dat de motorstopschakelaar op “ ” staat.
3. Draai de contactsleutel naar “ON”.
4. Zet de versnelling in z’n vrij.
5. Druk op de startschakelaar.
Start de motor?
Er kan iets mis zijn met de vrijloopschakelaar.
Rijd niet met de motorfiets totdat deze is
gecontroleerd door een Yamaha dealer.
Terwijl de motor nog loopt:
6. Klap de zijstandaard omhoog.
7. Trek de koppelingshendel in.
8. Schakel naar de eerste versnelling.
9. Klap de zijstandaard omlaag.
Slaat de motor af?Nadat de motor is afgeslagen:
10. Klap de zijstandaard omhoog.
11. Trek de koppelingshendel in.
12. Druk op de startschakelaar.
Start de motor?
Er kan iets mis zijn met de
zijstandaardschakelaar.
Rijd niet met de motorfiets totdat deze is
gecontroleerd door een Yamaha dealer.Er kan iets mis zijn met de
koppelingsschakelaar.
Rijd niet met de motorfiets totdat deze is
gecontroleerd door een Yamaha dealer.OPMERKING:Deze controle werkt het best wanneer de motor
al is opgewarmd.
JA NEE
Alles is in orde.
U kunt met de motorfiets gaan rijden.
JA NEEJA NEE
D_4br.book Page 17 Thursday, August 17, 2000 12:04 PM
Page 37 of 104

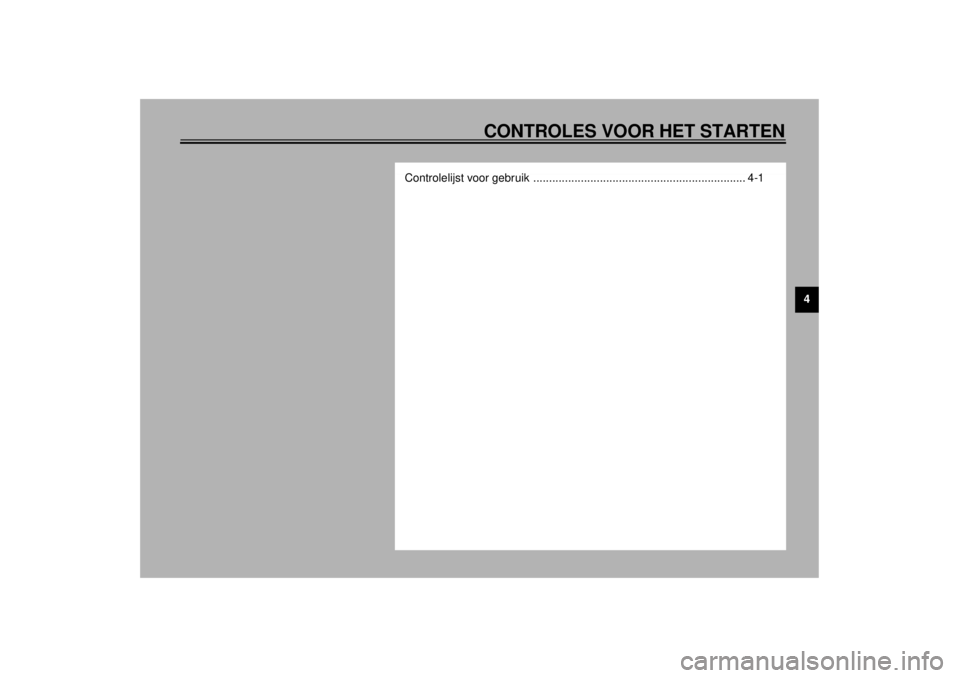

CONTROLES VOOR HET STARTEN
4
Controlelijst voor gebruik ................................................................... 4-1
D_4br.book Page 1 Thursday, August 17, 2000 12:04 PM
Page 38 of 104
4-1
4
DAU01114
4-CONTROLES VOOR HET STARTENDe eigenaar is verantwoordelijk voor de conditie van de machine. Vitale onderdelen kunnen bijvoorbeeld bij blootstelling aan weer en wind
vrij snel en onverwachts achteruitgaan, ook als de machine niet wordt gebruikt. Eventuele schade, vloeistoflekkage of het wegvallen van
de bandspanning kan ernstige gevolgen hebben. Het is daarom van belang om voorafgaand aan elke rit een visuele inspectie uit te voeren
en bovendien de volgende punten te controleren.
DAU03328
Controlelijst voor gebruik
ONDERDEEL KONTROLE PAGINA
Voorrem
• Kontroleren op werking, vloeistofpeil en vloeistof lekkage.
• Indien nodig, DOT 4 remvloeistof bijvullen.6-19–6-21
Achterrem 6-18–6-21
Koppeling• Kontroleer op soepele werking en vrije slag.
• Indien nodig, afstellen.6-17–6-18
Gasgreep en
behuizing• Kontroleer op soepele werking.
• Indien nodig, smeren.6-13, 6-24
Motorolie• Kontroleer oliepeil.
• Indien nodig, olie bijvullen.6-7–6-10
Ketting• Kontroleer kettingspanning en algehele toestand.
• Indien nodig, afstellen.6-21–6-23
Wielen en banden• Kontroleer bandenspanning, slijtage, beschadiging.6-14–6-17,
6-33–6-36
Bedienings- en
meterkabels• Kontroleer op soepele werking.
• Indien nodig, smeren.6-23
Rempedaal- en
schakelpedaalas• Kontroleer op soepele werking.
• Indien nodig, smeren.6-24
Werking van rem- en
koppelingshendel• Kontroleer op soepele werking.
• Indien nodig, smeren.6-25
Werking van de
middenstandaard
zijstandaard• Kontroleer op soepele werking.
• Indien nodig, smeren.6-25
D_4br.book Page 1 Thursday, August 17, 2000 12:04 PM
Page 39 of 104
CONTROLES VOOR HET STARTEN4-2
4
OPMERKING:@ Voordat de motorfiets wordt gebruikt moet telkens een korte algemene controle worden uitgevoerd. Zo’n inspectie neemt maar weinig tijd
in beslag en de hiermee gegarandeerde veiligheid is die tijd alleszins waard. @
DWA00033
WAARSCHUWING
@ Wanneer functies vermeld in de Controlelijst voor Gebruik niet naar behoren werken, laat dan een inspectie uitvoeren en even-
tueel repareren voordat u de machine gebruikt. @Bevestigingsdelen van
frame• Kontroleer of alle moeren, bouten en schroeven stevig vastzitten.
• Indien nodig, aantrekken.—
Brandstof• Kontroleer benzinepeil.
• Indien nodig, benzine tanken.3-9–3-10
Verlichting,
richtingaanwijzers en
schakelaars• Kontroleer op juiste werking. — ONDERDEEL KONTROLE PAGINA
D_4br.book Page 2 Thursday, August 17, 2000 12:04 PM
