YAMAHA XJ900S 2000 Betriebsanleitungen (in German)

2-1
2
GAU00026
2-FahrzeugbeschreibungLinke Seitenansicht1. Scheinwerfer (Seite 6-26)
2. Helmhalter (Seite 3-15)
3. Sitzbankschloß (Seite 3-15)
4. Gepäckzurrhaken5. Achsantriebsgehäuse
6. Federvorspannring (Seite 3-17)
7. Fußschalthebel (Seite 3-11)
G_4km_Description.fm Page 1 Wednesday, September 1, 1999 10:03 AM

Fahrzeugbeschreibung
2-2
2
Rechte Seitenansicht8. Rücklicht/Bremslicht (Seite 6-19)
9. Sicherungen (Seite 6-25)
10. Sitzbank (Seite 3-15)
11. Bordwerkzeug (Seite 6-1)12. Luftfilter (Seite 6-11)
13. Einstellschraube (Federvorspannung) (Seite 3-16)
14. Ölstand-Schauglas (Seite 6-8)
15. Fußbremshebel (Seite 3-11)
G_4km_Description.fm Page 2 Wednesday, September 1, 1999 10:03 AM

Fahrzeugbeschreibung
2-3
2
Bedienungselemente, Instrumente1. Kupplungshebel (Seite 3-10)
2. Lenkerarmatur links (Seite 3-9)
3. Chokehebel “ ” (Seite 3-14)
4. Tachometer (Seite 3-6)
5. Drehzahlmesser (Seite 3-6)
6. Tankanzeige (Seite 3-8)7. Digitaluhr (Seite 3-8)
8. Lenkerarmatur rechts (Seite 3-10)
9. Handbremshebel (Seite 3-11)
10. Gasdrehgriff (Seite 6-14)
11. Zünd-/Lenkschloß (Seite 3-1)
G_4km_Description.fm Page 3 Wednesday, September 1, 1999 10:03 AM

3

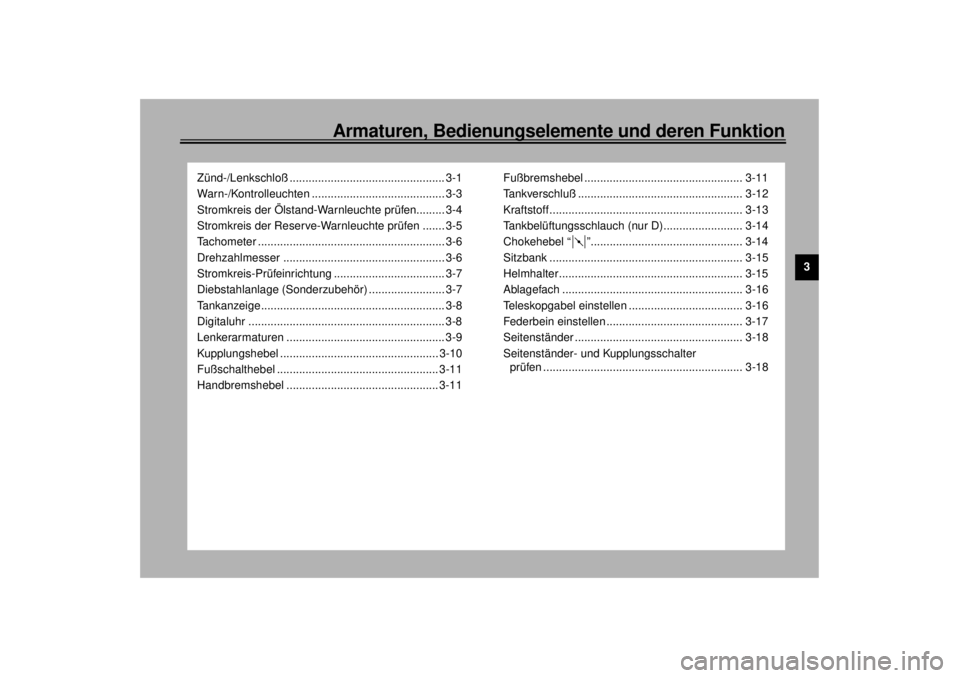

Armaturen, Bedienungselemente und deren Funktion
Zünd-/Lenkschloß ................................................. 3-1
Warn-/Kontrolleuchten .......................................... 3-3
Stromkreis der Ölstand-Warnleuchte prüfen......... 3-4
Stromkreis der Reserve-Warnleuchte prüfen ....... 3-5
Tachometer ........................................................... 3-6
Drehzahlmesser ................................................... 3-6
Stromkreis-Prüfeinrichtung ................................... 3-7
Diebstahlanlage (Sonderzubehör) ........................ 3-7
Tankanzeige.......................................................... 3-8
Digitaluhr .............................................................. 3-8
Lenkerarmaturen .................................................. 3-9
Kupplungshebel .................................................. 3-10
Fußschalthebel ................................................... 3-11
Handbremshebel ................................................ 3-11Fußbremshebel .................................................. 3-11
Tankverschluß .................................................... 3-12
Kraftstoff ............................................................. 3-13
Tankbelüftungsschlauch (nur D)......................... 3-14
Chokehebel “ ”................................................ 3-14
Sitzbank ............................................................. 3-15
Helmhalter.......................................................... 3-15
Ablagefach ......................................................... 3-16
Teleskopgabel einstellen .................................... 3-16
Federbein einstellen ........................................... 3-17
Seitenständer ..................................................... 3-18
Seitenständer- und Kupplungsschalter
prüfen ............................................................... 3-18
G_4km_FunctionsTOC.fm Page 1 Wednesday, September 1, 1999 10:04 AM

3-1
3
GAU00027
3-Armaturen, Bedienungselemente und deren Funktion
GAU00029
Zünd-/LenkschloßDas Zündschloß schaltet die Zündung so-
wie die Stromversorgung der anderen elek-
trischen Systeme ein und aus. Die einzel-
nen Schlüsselstellungen sind nachfolgend
beschrieben.
GAU00036
ON
Die Zündung ist eingeschaltet, der Motor
kann angelassen werden, und alle elektri-
schen Systeme sind betriebsbereit. Der
Schlüssel läßt sich in dieser Position nicht
abziehen.
GAU00038
OFF
Alle elektrischen Systeme sind ausgeschal-
tet, und der Schlüssel kann abgezogen
werden.
GAU00040
LOCK
In dieser Zündschloßstellung ist der Lenker
verriegelt. Alle Stromkreise sind ausge-
schaltet, und der Schlüssel kann abgezo-
gen werden.
Zum Verriegeln den Lenker bis zum An-
schlag nach links drehen, den Zündschlüs-
sel in Position “OFF” hineindrücken und auf
“LOCK” drehen, dann abziehen.
Zum Entriegeln des Lenkers den Zünd-
schlüssel in Position “LOCK” hineindrücken
und auf “OFF” drehen.
GW000016
WARNUNG
@ Den Schlüssel niemals auf “OFF” oder
“LOCK” drehen, während das Fahrzeug
in Bewegung ist. Das dadurch bewirkte
Ausschalten der Stromkreise könnte zu
einem Verlust der Fahrzeugkontrolle
und möglicherweise zu einem Unfall
führen. @1. Drücken.
2. Drehen.
G_4km_Functions.fm Page 1 Wednesday, September 1, 1999 10:04 AM

Armaturen, Bedienungselemente und deren Funktion
3-2
3
GAU01590
(Parken)
In dieser Zündschloßstellung ist der Len-
ker verriegelt. Die Parkbeleuchtung, be-
stehend aus Standlicht vorn und Rücklicht,
ist eingeschaltet. Die anderen elektrischen
Systeme sind ausgeschaltet. (Bei einer
langen Standzeit in der Position “ ” kann
die eingeschaltete Parkbeleuchtung die
Batterie entladen.)
Zuerst den Lenker verriegeln, dann den
Schlüssel auf “ ” drehen. Der Schlüssel
läßt sich in dieser Stellung abziehen.
G_4km_Functions.fm Page 2 Wednesday, September 1, 1999 10:04 AM

Armaturen, Bedienungselemente und deren Funktion
3-3
3
GAU00056
Warn-/Kontrolleuchten
GAU00058
Blinker-Kontrolleuchten “ ” u. “ ”
Wenn der Blinkerschalter betätigt wird,
blinkt die entsprechende Kontrolleuchte.
GAU01154
Reserve-Warnleuchte “ ”
Wenn der Kraftstoffstand im Tank unter ca.
5 L fällt, leuchtet die Reserve-Warnleuchte
auf. In diesem Fall so bald wie möglich auf-
tanken. Der Schaltkreis dieser Warnleuchte
kann auf nachfolgende Weise geprüft wer-
den. (Siehe Seite 3-5.)
GAU00061
Leerlauf-Kontrolleuchte “ ”
Die Kontrolleuchte brennt, wenn das Ge-
triebe sich in der Leerlaufstellung befindet.
GAU00063
Fernlicht-Kontrolleuchte “ ”
Die Kontrolleuchte brennt bei eingeschalte-
tem Fernlicht.
GAU01313
Ölstand-Warnleuchte “ ”
Die Warnleuchte brennt bei zu niedrigem
Ölstand, um den Fahrer zu warnen. Der
Schaltkreis dieser Warnleuchte kann auf
nachfolgende Weise geprüft werden. (Sie-
he Seite 3-4.)
GC000000
ACHTUNG:@ Den Motor bei zu geringem Ölstand
nicht anlassen oder betreiben. @HINWEIS:@ Trotz korrektem Ölstand kann es vor-
kommen, daß die Ölstand-Warnleuchte
an Steigungen oder während plötzlichen
Beschleunigungs- bzw. Abbremsvorgän-
gen flackert, was in diesem Fall nicht auf
eine Betriebsstörung zurückzuführen ist. @
1. Blinker-Kontrolleuchte links “ ”
2. Reserve-Warnleuchte “ ”
3. Leerlauf-Kontrolleuchte “ ”
4. Fernlicht-Kontrolleuchte “ ”
5. Ölstand-Warnleuchte “ ”
6. Blinker-Kontrolleuchte rechts “ ”G_4km_Functions.fm Page 3 Wednesday, September 1, 1999 10:04 AM

Armaturen, Bedienungselemente und deren Funktion
3-4
3
GAU00071
Stromkreis der Ölstand-Warnleuchte prüfen
CB-48G
Zündschlüssel auf “ON”,
Motorstoppschalter auf “ ”
Ölstand-Warnleuchte
brennt nicht.
Ölstand-Warnleuchte
brennt.Motorölstand prüfen.
Ölstand-Warn-
leuchte brennt.
Ölstand-Warnleuchte
brennt nicht.
Motorölstand und Strom-
kreis der Warnleuchte sind
in Ordnung. Fahrzeug kann
gefahren werden.
Kupplungshebel ziehen oder
Getriebe in Leerlaufstellung bringen
und Starterschalter drücken.
Den Stromkreis der
Warnleuchte von einem
YAMAHA-Händler
überprüfen lassen.
Ölstand ist
ausreichend.
Motoröl nach-
füllen.Ölstand ist zu
niedrig.
G_4km_Functions.fm Page 4 Wednesday, September 1, 1999 10:04 AM

Armaturen, Bedienungselemente und deren Funktion
3-5
3
GAU00085
Stromkreis der Reserve-Warnleuchte prüfen
CB-46G
Zündschlüssel auf “ON”,
Motorstoppschalter auf “ ”
Reserve-Warnleuchte
brennt nicht.
Reserve-Warnleuchte
brennt.Kraftstoffstand prüfen.
Reserve-Warn-
leuchte brennt.
Reserve-Warnleuchte
brennt nicht.
Kraftstoffstand und Strom-
kreis der Warnleuchte sind
in Ordnung. Fahrzeug
kann gefahren werden.
Kupplungshebel ziehen oder Ge-
triebe in Leerlaufstellung bringen
und Starterschalter drücken.
Den Stromkreis der
Warnleuchte von einem
YAMAHA-Händler
prüfen lassen.
Kraftstoffstand
ist ausreichend.
Kraftstoff
tanken.
Kraftstoffstand
ist zu niedrig.
G_4km_Functions.fm Page 5 Wednesday, September 1, 1999 10:04 AM

Armaturen, Bedienungselemente und deren Funktion
3-6
3
GAU00094
TachometerZum Geschwindigkeitsmesser weist der
Tachometer auch einen Kilometer- und
einen Tageskilometerzähler auf. Der Ta-
geskilometerzähler kann mit dem Rück-
stellknopf auf Null zurückgesetzt werden.
Damit kann z. B. die durchschnittliche
Reichweite einer Tankfüllung ermittelt wer-
den, was die Planung von Tankintervallen
erlaubt.
GAU00101
DrehzahlmesserDer elektrische Drehzahlmesser ermöglicht
die Überwachung der Motordrehzahl, um
sie im optimalen Leistungsbereich zu hal-
ten.
GC000003
ACHTUNG:@ Nicht in den roten Bereich drehen!
Roter Bereich: ab 9.500 U/min @
1. Tageskilometerzähler
2. Kilometerzähler
3. Rückstellknopf
1. Drehzahlmesser
2. Roter Bereich
G_4km_Functions.fm Page 6 Wednesday, September 1, 1999 10:04 AM
