YAMAHA XJ900S 2000 Betriebsanleitungen (in German)

Armaturen, Bedienungselemente und deren Funktion
3-17
3
GAU00295*

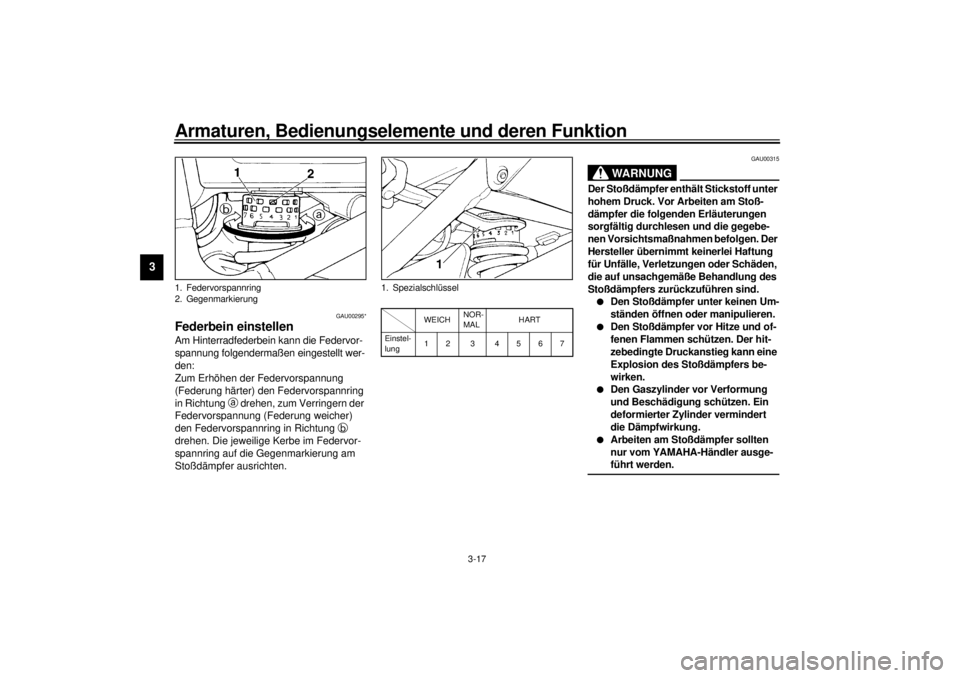

Federbein einstellenAm Hinterradfederbein kann die Federvor-
spannung folgendermaßen eingestellt wer-
den:
Zum Erhöhen der Federvorspannung
(Federung härter) den Federvorspannring
in Richtung a
drehen, zum Verringern der
Federvorspannung (Federung weicher)
den Federvorspannring in Richtung b

drehen. Die jeweilige Kerbe im Federvor-
spannring auf die Gegenmarkierung am
Stoßdämpfer ausrichten.
CI-18GGAU00315
WARNUNG
@ Der Stoßdämpfer enthält Stickstoff unter
hohem Druck. Vor Arbeiten am Stoß-
dämpfer die folgenden Erläuterungen
sorgfältig durchlesen und die gegebe-
nen Vorsichtsmaßnahmen befolgen. Der
Hersteller übernimmt keinerlei Haftung
für Unfälle, Verletzungen oder Schäden,
die auf unsachgemäße Behandlung des
Stoßdämpfers zurückzuführen sind.l
Den Stoßdämpfer unter keinen Um-
ständen öffnen oder manipulieren.
l
Den Stoßdämpfer vor Hitze und of-
fenen Flammen schützen. Der hit-
zebedingte Druckanstieg kann eine
Explosion des Stoßdämpfers be-
wirken.
l
Den Gaszylinder vor Verformung
und Beschädigung schützen. Ein
deformierter Zylinder vermindert
die Dämpfwirkung.
l
Arbeiten am Stoßdämpfer sollten
nur vom YAMAHA-Händler ausge-
führt werden.
@
1. Federvorspannring
2. Gegenmarkierung
1. Spezialschlüssel
WEICHNOR-
MALHART
Einstel-
lung12 3 4567
G_4km_Functions.fm Page 17 Wednesday, September 1, 1999 10:04 AM

Armaturen, Bedienungselemente und deren Funktion
3-18
3
GAU00330

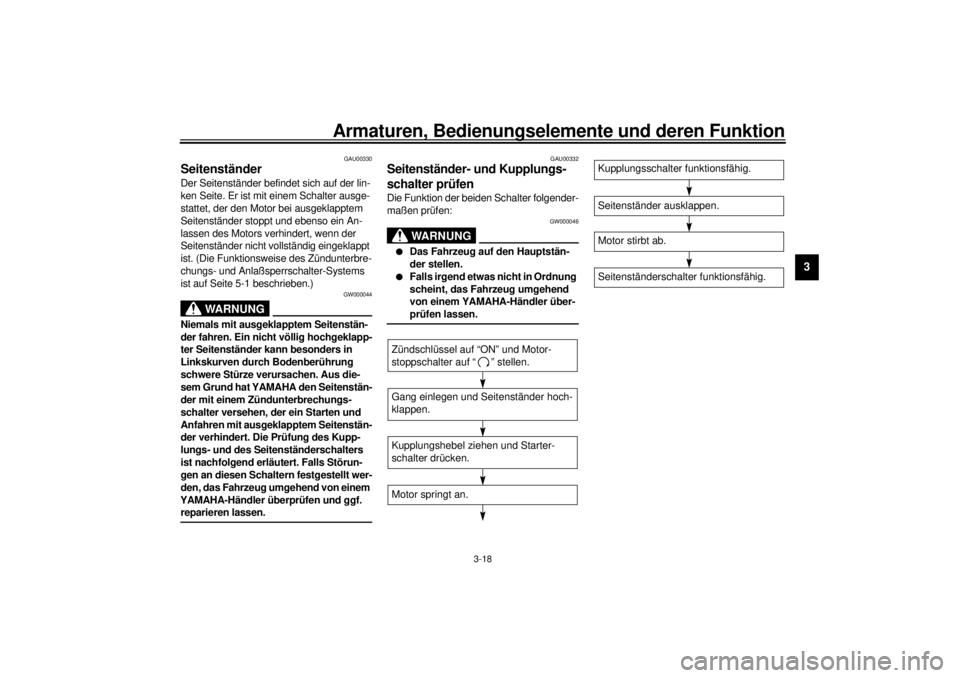

SeitenständerDer Seitenständer befindet sich auf der lin-
ken Seite. Er ist mit einem Schalter ausge-
stattet, der den Motor bei ausgeklapptem
Seitenständer stoppt und ebenso ein An-
lassen des Motors verhindert, wenn der
Seitenständer nicht vollständig eingeklappt
ist. (Die Funktionsweise des Zündunterbre-
chungs- und Anlaßsperrschalter-Systems
ist auf Seite 5-1 beschrieben.)
GW000044
WARNUNG
@ Niemals mit ausgeklapptem Seitenstän-
der fahren. Ein nicht völlig hochgeklapp-
ter Seitenständer kann besonders in
Linkskurven durch Bodenberührung
schwere Stürze verursachen. Aus die-
sem Grund hat YAMAHA den Seitenstän-
der mit einem Zündunterbrechungs-
schalter versehen, der ein Starten und
Anfahren mit ausgeklapptem Seitenstän-
der verhindert. Die Prüfung des Kupp-
lungs- und des Seitenständerschalters
ist nachfolgend erläutert. Falls Störun-
gen an diesen Schaltern festgestellt wer-
den, das Fahrzeug umgehend von einem
YAMAHA-Händler überprüfen und ggf.
reparieren lassen. @
GAU00332
Seitenständer- und Kupplungs-
schalter prüfenDie Funktion der beiden Schalter folgender-
maßen prüfen:
GW000046
WA R N U N G
@ l
Das Fahrzeug auf den Hauptstän-
der stellen.
l
Falls irgend etwas nicht in Ordnung
scheint, das Fahrzeug umgehend
von einem YAMAHA-Händler über-
prüfen lassen.
@CD-08G
CD-08G
Zündschlüssel auf “ON” und Motor-
stoppschalter auf “ ” stellen.Gang einlegen und Seitenständer hoch-
klappen.Kupplungshebel ziehen und Starter-
schalter drücken.Motor springt an.
Motor stirbt ab.Seitenständer ausklappen.Kupplungsschalter funktionsfähig.Seitenständerschalter funktionsfähig.
G_4km_Functions.fm Page 18 Wednesday, September 1, 1999 10:04 AM

G_4km_Functions.fm Page 19 Wednesday, September 1, 1999 10:04 AM

4
Routinekontrolle vor Fahrtbeginn
Routinekontrolle vor Fahrtbeginn ....................................................... 4-1
G_4km_PreopTOC.fm Page 1 Wednesday, September 1, 1999 10:05 AM

4-1
4
GAU01114
4-Routinekontrolle vor FahrtbeginnGemäß der Straßenverkehrsordnung ist jeder Fahrer für den Zustand seines Fahrzeuges selbst verantwortlich. Schon nach kurzer
Standzeit können sich - z. B. durch äußere Einflüsse - wesentliche Eigenschaften Ihres Motorrades verändern. Beschädigungen,
plötzliche Undichtigkeiten oder ein Druckverlust in den Reifen stellen unter Umständen eine große Gefahr dar. Deshalb ist es not-
wendig, vor Fahrtbeginn neben einer gewissenhaften Sichtkontrolle folgende Punkte zu prüfen.
GAU00340
Routinekontrolle vor Fahrtbeginn
Bezeichnung Ausführung Seite
Vorderradbremse• Funktion prüfen, Spiel und Bremsflüssigkeitstand kontrollieren, Anlage auf
Undichtigkeit prüfen.
• Gegebenenfalls Bremsflüssigkeit DOT 4 nachfüllen.
6-19–6-21
Hinterradbremse• Funktion prüfen, Spiel und Bremsflüssigkeitstand kontrollieren, Anlage auf
Undichtigkeit prüfen.
• Gegebenenfalls Bremsflüssigkeit DOT 4 nachfüllen.
Kupplung• Funktion prüfen und Spiel kontrollieren.
• Gegebenenfalls einstellen.6-18
Gasdrehgriff• Auf Schwergängigkeit prüfen.
• Gegebenenfalls schmieren.6-14, 6-21
Motoröl• Ölstand prüfen.
• Gegebenenfalls Öl nachfüllen.6-8–6-10
Achsantriebsöl
• Fahrzeug auf Undichtigkeiten prüfen. 6-11
Räder, Reifen
• Auf Beschädigung prüfen; Reifenluftdruck und Profiltiefe kontrollieren. 6-15–6-18, 6-27–6-31
Seilzüge• Auf Schwergängigkeit prüfen.
• Gegebenenfalls schmieren.6-21
Fußbrems- und -schalthebel• Auf Schwergängigkeit prüfen.
• Gegebenenfalls schmieren.6-22
Handbrems- und Kupplungshebel• Auf Schwergängigkeit prüfen.
• Gegebenenfalls schmieren.6-22
Haupt-und Seitenständer-
Klappmechanismus• Auf Schwergängigkeit prüfen.
• Gegebenenfalls schmieren.6-22
Schraubverbindungen am Fahrwerk• Alle Schrauben und Muttern auf festen Sitz prüfen.
• Gegebenenfalls nachziehen.–
Kraftstoff• Kraftstoffstand prüfen.
• Gegebenenfalls tanken.3-13
G_4km_Preop.fm Page 1 Wednesday, September 1, 1999 10:05 AM

Routinekontrolle vor Fahrtbeginn
4-2
4
HINWEIS:Die in der Tabelle aufgeführten Kontrollen und Wartungsarbeiten sollten vor jeder Fahrt durchgeführt werden; die dadurch gewonnene
Sicherheit ist weit mehr wert als der geringe Zeitaufwand, der dafür benötigt wird.
WARNUNG
Falls im Verlauf der “Routinekontrolle vor Fahrtbeginn” irgendwelche Unregelmäßigkeiten festgestellt werden, die Ursache
unbedingt vor der Inbetriebnahme feststellen und beheben.Beleuchtung, Kontrolleuchten und
Schalter• Funktion prüfen. 6-26–6-27 Bezeichnung Ausführung Seite
G_4km_Preop.fm Page 2 Wednesday, September 1, 1999 10:05 AM

G_4km_Preop.fm Page 3 Wednesday, September 1, 1999 10:05 AM

5

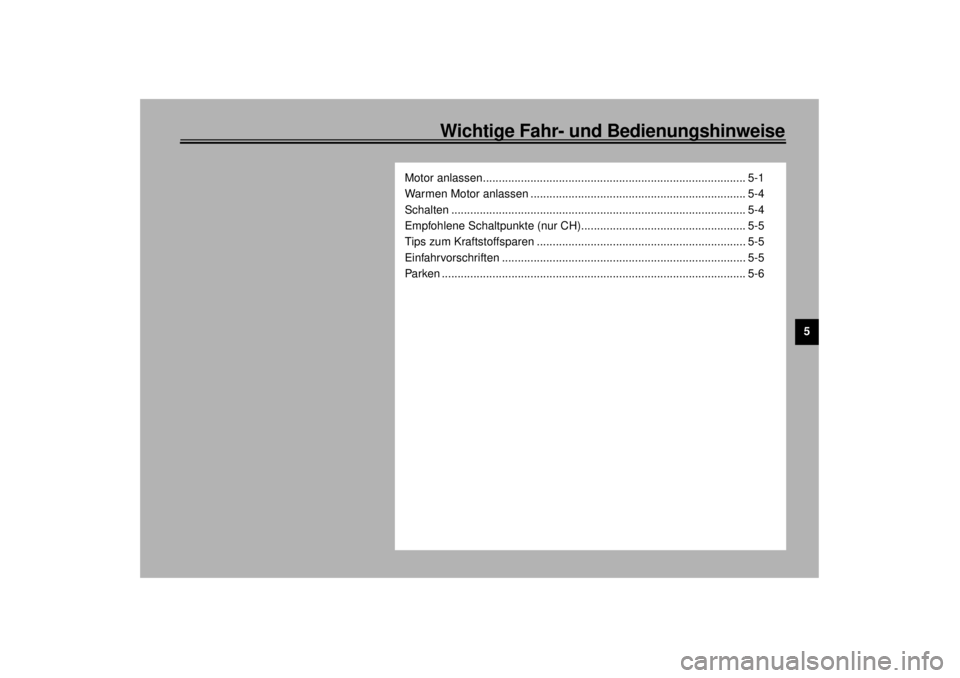

Wichtige Fahr- und Bedienungshinweise
Motor anlassen................................................................................... 5-1
Warmen Motor anlassen .................................................................... 5-4
Schalten ............................................................................................. 5-4
Empfohlene Schaltpunkte (nur CH).................................................... 5-5
Tips zum Kraftstoffsparen .................................................................. 5-5
Einfahrvorschriften ............................................................................. 5-5
Parken ................................................................................................ 5-6
G_4km_OperationTOC.fm Page 1 Wednesday, September 1, 1999 10:06 AM

5-1
5
GAU00372
5-Wichtige Fahr- und Bedienungshinweise
GAU00373
WARNUNG
@ l
Vor der Inbetriebnahme sollte man
sich mit den Eigenschaften und der
Bedienung seines Fahrzeugs gut
vertraut machen. Der YAMAHA-
Händler gibt bei Fragen gerne Aus-
kunft.
l
Den Motor keinesfalls in geschlos-
senen Räumen anlassen und be-
treiben. Abgase sind äußerst giftig
und führen in kurzer Zeit zu Be-
wußtlosigkeit und Tod. Daher den
Motor nur an gut belüftetem Ort lau-
fen lassen.
l
Vor dem Losfahren sicherstellen,
daß der Seitenständer hochge-
klappt ist. Ein ausgeklappter Sei-
tenständer kann in Kurven schwe-
re Stürze verursachen.
@
GAU01627
Motor anlassenHINWEIS:@ Das Motorrad ist mit einem Zündunterbre-
chungs- und Anlaßsperrschalter-System
ausgerüstet.
Der Motor kann nur unter einer der folgen-
den Bedingungen gestartet werden:l
Das Getriebe befindet sich in der Leer-
laufstellung (N).
l
Der Seitenständer ist hochgeklappt
und der Kupplungshebel bei eingeleg-
tem Gang gezogen.
Niemals mit ausgeklapptem Seitenständer
fahren!
@
GW000054
WARNUNG
@ Bevor die nachfolgenden Schritte zur
Prüfung des Zündunterbrechungs- und
Anlaßsperrschalter-Systems ausge-
führt werden, unbedingt die Funktion
von Seitenständer- und Kupplungs-
schalter prüfen. (Siehe dazu Seite 3-18.) @
G_4km_Operation.fm Page 1 Wednesday, September 1, 1999 10:06 AM

Wichtige Fahr- und Bedienungshinweise
5-2
5
CF-28G
Zündschlüssel auf “ON” und Motorstoppschalter
auf “ ” stellen.
Starterschalter drücken. Motor springt an.Seitenständer hochklappen und Gang einlegen.
Seitenständer hochgeklappt und Gang eingelegt
Motorrad fahrbereit
Motorrad fahrbereit
Getriebe in Leerlaufstellung (N) und Seitenständer
ausgeklappt
Kupplungshebel ziehen und Starterschalter drücken.
Motor springt an.
