YAMAHA XJ900S 2000 Betriebsanleitungen (in German)

Armaturen, Bedienungselemente und deren Funktion
3-7
3
GAU01559*
Stromkreis-PrüfeinrichtungDieses Motorrad ist mit einer Einrichtung für
die Prüfung folgender Stromkreise ausge-
stattet:l
Drosselklappensensor
l
Zündung
Falls Störungen in einem dieser Stromkrei-
se auftreten, zeigt der Drehzahlmesser das
folgende Signal wiederholt an:

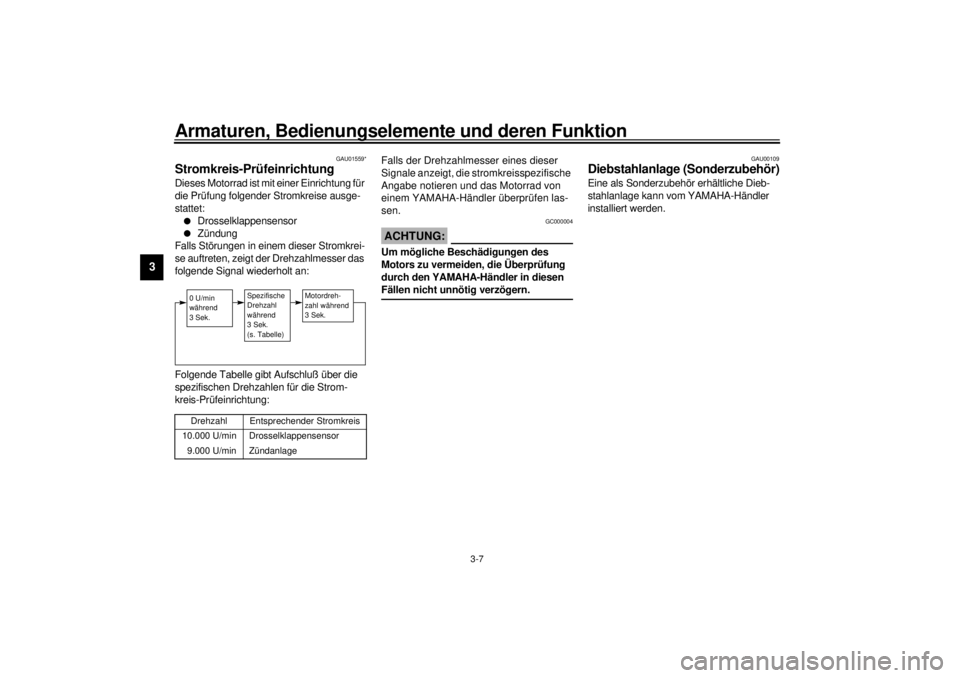

CB-72GFolgende Tabelle gibt Aufschluß über die
spezifischen Drehzahlen für die Strom-
kreis-Prüfeinrichtung:CB-73G
Falls der Drehzahlmesser eines dieser
Signale anzeigt, die stromkreisspezifische
Angabe notieren und das Motorrad von
einem YAMAHA-Händler überprüfen las-
sen.
GC000004
ACHTUNG:@ Um mögliche Beschädigungen des
Motors zu vermeiden, die Überprüfung
durch den YAMAHA-Händler in diesen
Fällen nicht unnötig verzögern. @
GAU00109
Diebstahlanlage (Sonderzubehör)Eine als Sonderzubehör erhältliche Dieb-
stahlanlage kann vom YAMAHA-Händler
installiert werden.
Drehzahl
Entsprechender Stromkreis
10.000 U/min
Drosselklappensensor
9.000 U/min
ZündanlageSpezifische
Drehzahl
während
3Sek.
(s. Tabelle)
0 U/min
während
3Sek.
Motordreh-
zahl während
3Sek.
G_4km_Functions.fm Page 7 Wednesday, September 1, 1999 10:04 AM

Armaturen, Bedienungselemente und deren Funktion
3-8
3
GAU00110
TankanzeigeDie Tankanzeige zeigt den Kraftstoffvorrat
an. Wenn die Nadel auf “E” (empty = leer)
absinkt, verbleiben noch ca. 5 L Kraftstoff
im Tank.
GAU00117
DigitaluhrDie Digitaluhr zeigt ungeachtet der Zünd-
schlüsselstellung stets die Uhrzeit an.
Zum Stellen der Uhr:
1. Den Zündschlüssel auf “ON” drehen.
2. Den Einstellknopf “H” drücken, bis die
korrekte Stundenzahl angezeigt wird.
3. Den Einstellknopf “M” drücken, bis die
korrekte Minutenzahl angezeigt wird.
HINWEIS:@ Um nach einem Ausfall der Stromversor-
gung, z. B. durch Ausbau der Batterie o. ä.,
wieder die richtige Uhrzeit einzustellen, die
Uhr zuerst auf 1:00 AM stellen, dann die
korrekte Uhrzeit eingeben (AM = 0–12 Uhr,
PM = 12–24 Uhr).@

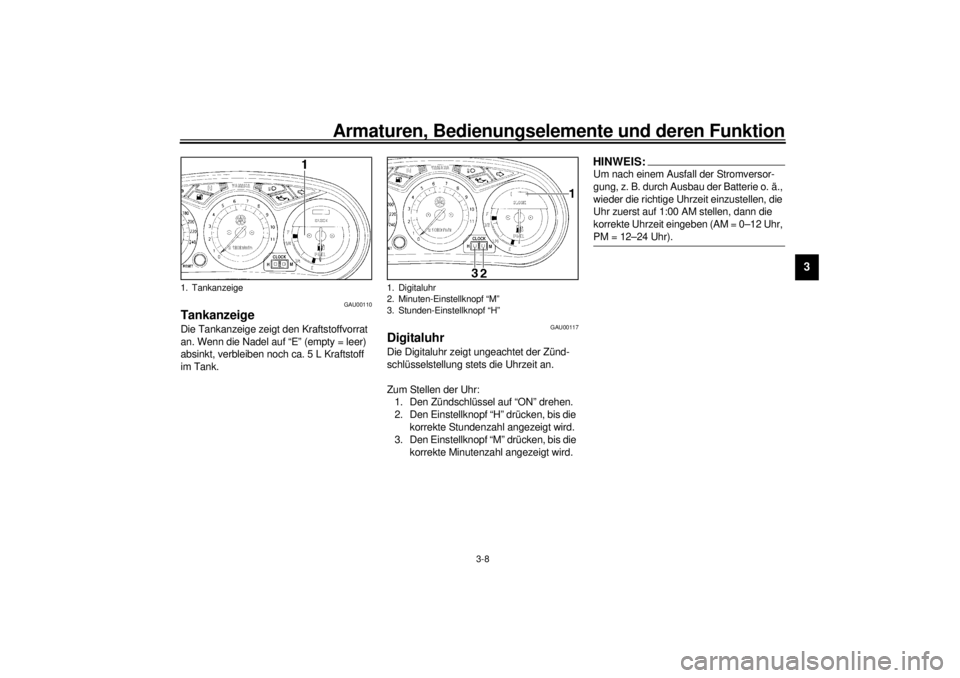

1. Tankanzeige
1. Digitaluhr
2. Minuten-Einstellknopf “M”
3. Stunden-Einstellknopf “H”
G_4km_Functions.fm Page 8 Wednesday, September 1, 1999 10:04 AM

Armaturen, Bedienungselemente und deren Funktion
3-9
3
GAU00118
Lenkerarmaturen
GAU00120
Lichthupenschalter “PASS”
Um die Lichthupe zu betätigen, den Licht-
hupenschalter drücken.
GAU00121
Abblendschalter
Zum Einschalten des Fernlichts auf “ ”,
zum Einschalten des Abblendlichts auf
“” stellen.
GAU00144
Warnblinkschalter “ ”
Die Warnblinkanlage ist in Notsituationen
zu verwenden. Wenn dieser Schalter in der
Zündschlüsselstellung “ON” oder “ ” be-
tätigt wird, blinken alle Blinker gleichzeitig.
GC000006
ACHTUNG:@ Durch übermäßigen Einsatz der Warn-
blinkanlage entlädt sich die Batterie,
was zu Startproblemen führen kann. @HINWEIS:@ Die Warnblinkanlage soll man einschalten,
um andere Verkehrsteilnehmer zu warnen,
wenn man an einer gefährlichen Stelle an-
halten muß. @
GAU00127
Blinkerschalter
Vor dem Rechtsabbiegen den Schalter in
Richtung “ ” drücken; vor dem Linksab-
biegen den Schalter in Richtung “ ” drük-
ken. Sobald der Schalter losgelassen wird,
kehrt er in seine Mittelstellung zurück. Um
die Blinker auszuschalten, den Schalter
hineindrücken, nachdem dieser in seine
Mittelstellung zurückgebracht wurde.
GAU00129
Hupenschalter “ ”
Dieser Schalter löst die Hupe aus.

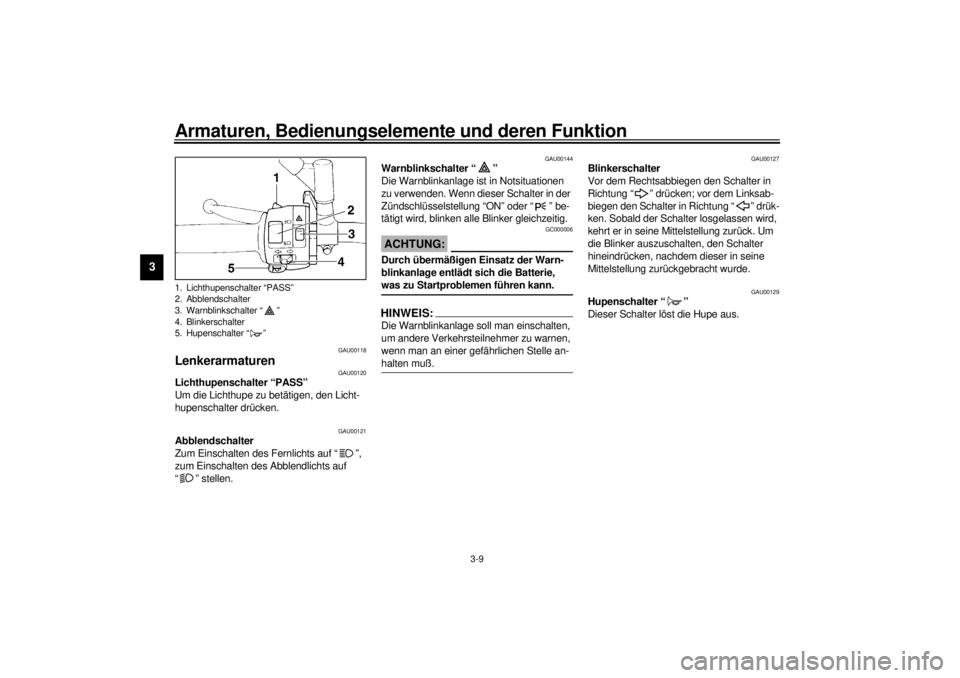

1. Lichthupenschalter “PASS”
2. Abblendschalter
3. Warnblinkschalter “ ”
4. Blinkerschalter
5. Hupenschalter “ ”G_4km_Functions.fm Page 9 Wednesday, September 1, 1999 10:04 AM

Armaturen, Bedienungselemente und deren Funktion
3-10
3
GAU00138
Motorstoppschalter
Der Motorstoppschalter ist eine Sicher-
heitseinrichtung, die das Abschalten des
Motors in Notsituationen erlaubt, ohne die
Hände vom Lenker nehmen zu müssen,
z. B. bei überdrehendem Motor, klem-
mender Drosselklappe oder Umfallen des
Motorrads. Der Motor kann nur in Schal-
terstellung “ ” laufen. Den Schalter nur
in Notsituationen auf “ ” stellen.
GAU00134
Lichtschalter
In der Position “ ” sind der Scheinwer-
fer, die Instrumentenbeleuchtung und das
Rücklicht eingeschaltet. In der Position
“ ” sind lediglich das Standlicht vorn,
die Instrumentenbeleuchtung und das
Rücklicht eingeschaltet.
GAU00143
Starterschalter “ ”
Zum Anlassen des Motors diesen Schalter
betätigen.
GC000005
ACHTUNG:@ Vor dem Starten die Anweisungen zum
Anlassen des Motors lesen. @
GAU00152
KupplungshebelDer Kupplungshebel, der einen Anlaßsperr-
schalter beherbergt, befindet sich auf der
linken Seite des Lenkers. Zum Auskuppeln
den Kupplungshebel zügig ziehen, beim
Einkuppeln gefühlvoll loslassen, um ein
weiches Einrücken der Kupplung zu ge-
währleisten. (Für nähere Informationen
über den Kupplungsschalter die Anweisun-
gen zum Anlassen des Motors lesen.)

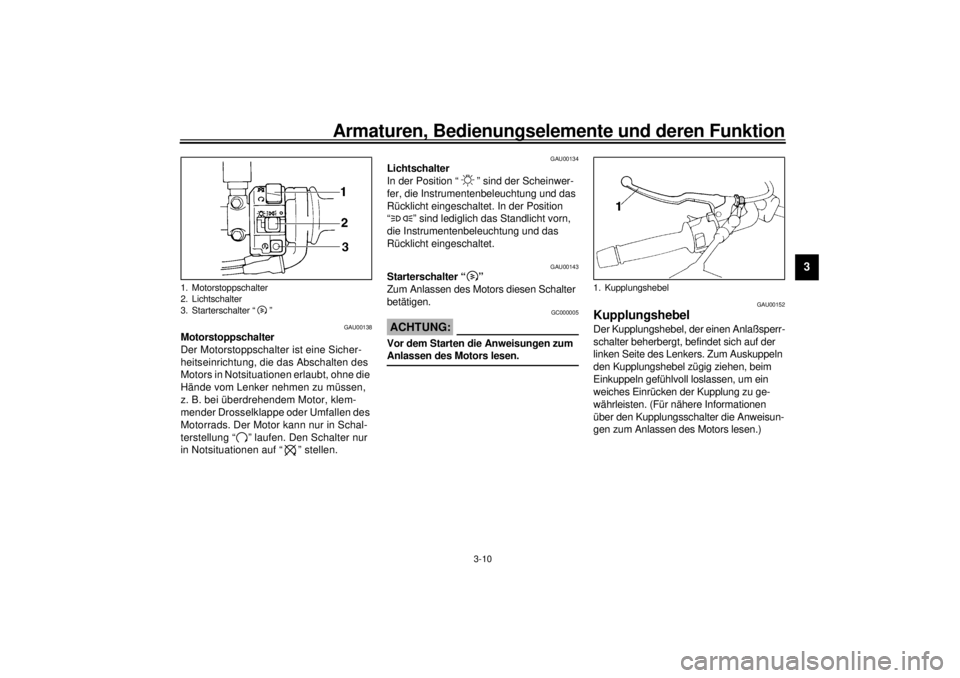

1. Motorstoppschalter
2. Lichtschalter
3. Starterschalter “ ”
1. Kupplungshebel
G_4km_Functions.fm Page 10 Wednesday, September 1, 1999 10:04 AM

Armaturen, Bedienungselemente und deren Funktion
3-11
3
GAU00157
FußschalthebelDie Gänge dieses 5-Gang-Getriebes wer-
den über den Fußschalthebel linksseitig
des Motors bei ausgerückter Kupplung ge-
schaltet.
GAU00160
HandbremshebelDer Handbremshebel zur Betätigung der
Vorderradbremse befindet sich auf der
rechten Seite des Lenkers.
Der Abstand des Handbremshebels zum
Gasdrehgriff kann eingestellt werden.
Dazu den Hebel nach vorne drücken und
die Hebelposition durch Drehen der Ein-
stellmutter verändern. Die Markierung “ ”
auf der Einstellmutter muß mit der Markie-
rung “ ” auf dem Hebel fluchten.
GAU00162
FußbremshebelDer Fußbremshebel zur Betätigung der
Hinterradbremse befindet sich an der rech-
ten Fußraste. Zum Betätigen der Hinterrad-
bremse, den Hebel mit dem Fuß nach un-
ten drücken.

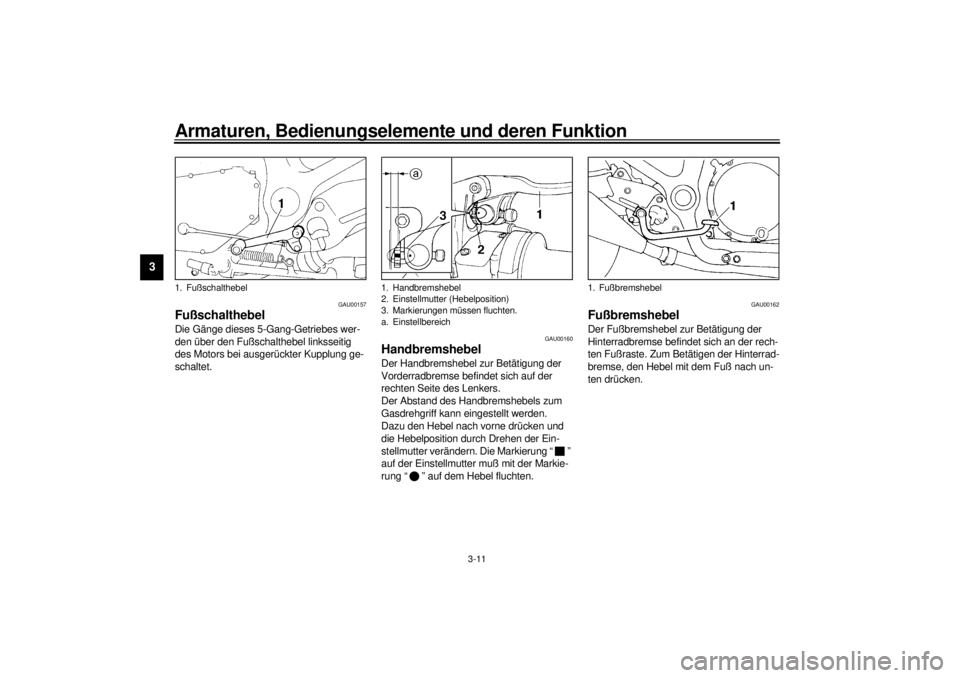

1. Fußschalthebel
1. Handbremshebel
2. Einstellmutter (Hebelposition)
3. Markierungen müssen fluchten.
a. Einstellbereich
1. Fußbremshebel
G_4km_Functions.fm Page 11 Wednesday, September 1, 1999 10:04 AM

Armaturen, Bedienungselemente und deren Funktion
3-12
3
GAU02935
TankverschlußÖffnen
Die Schloßabdeckung aufklappen, den
Schlüssel in das Tankschloß stecken und
um 1/4 Drehung im Uhrzeigersinn drehen.
Der Tankverschluß kann nun geöffnet wer-
den.
Schließen
Den Tankverschluß mit eingestecktem
Schlüssel in Schließstellung bringen. Zum
Absperren den Schlüssel gegen den Uhr-
zeigersinn in die Ausgangsstellung (Verrie-
gelungsstellung) drehen und abziehen. Da-
nach die Schloßabdeckung zuklappen.
HINWEIS:@ Der Tankverschluß kann nur mit einge-
stecktem Schlüssel verriegelt werden.
Der Schlüssel läßt sich nur in der Ver-
riegelungsstellung abziehen. @
GW000023
WA R N U N G
@ Vor Fahrtantritt sicherstellen, daß der
Tankverschluß korrekt verschlossen ist. @
1. Schloßabdeckung
2. Öffnen.
G_4km_Functions.fm Page 12 Wednesday, September 1, 1999 10:04 AM

Armaturen, Bedienungselemente und deren Funktion
3-13
3
GAU01183
KraftstoffVor jedem Fahrtantritt sicherstellen, daß
genügend Kraftstoff vorhanden ist. Den
Tank nur bis zur Unterkante des Einfüll-
stutzens auffüllen, wie in der Abbildung
gezeigt.
GW000130
WARNUNG
@ Den Tank niemals überfüllen, anderen-
falls kann durch Wärmeausdehnung
Kraftstoff am Tankverschluß austreten.
Unter keinen Umständen Kraftstoff auf
den heißen Motor verschütten. @
GAU00186
ACHTUNG:@ l
Kraftstoff greift Lack und Kunst-
stoff an. Deshalb verschütteten
Kraftstoff sofort mit einem trocke-
nen, sauberen Lappen abwischen.
l
Nur D: Der Tankverschluß der Mo-
delle für Deutschland unterschei-
det sich von den anderen und darf
nur durch einen Tankverschluß des
gleichen Typs ersetzt werden.
@
GAU00191
HINWEIS:@ Tritt bei hoher Last (Vollgas) Motorklingeln
bzw. -klopfen auf, Markenkraftstoff eines
renommierten Anbieters oder Benzin mit
höherer Oktanzahl verwenden. @

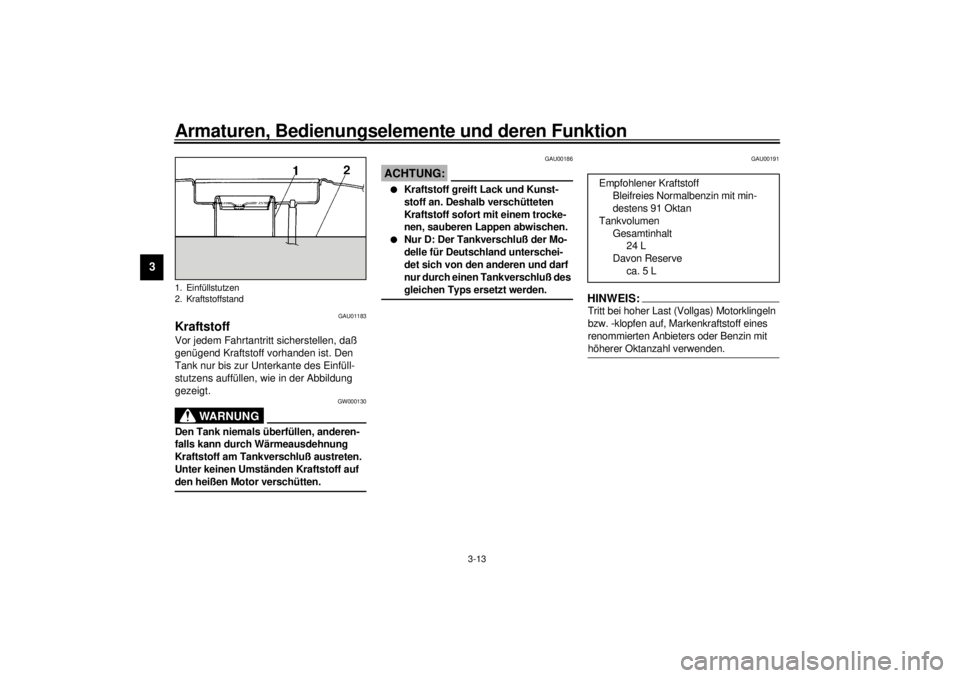

1. Einfüllstutzen
2. Kraftstoffstand
Empfohlener Kraftstoff
Bleifreies Normalbenzin mit min-
destens 91 Oktan
Tankvolumen
Gesamtinhalt
24 L
Davon Reserve
ca. 5 L
G_4km_Functions.fm Page 13 Wednesday, September 1, 1999 10:04 AM

Armaturen, Bedienungselemente und deren Funktion
3-14
3
GAU00196
Tankbelüftungsschlauch (nur D)Der Kraftstofftank weist einen Belüftungs-
schlauch auf. Vor dem Betrieb folgende
Kontrolle vornehmen:l
Den Schlauchanschluß prüfen.
l
Den Schlauch auf Risse und Schäden
prüfen, ggf. austauschen.
l
Sicherstellen, daß das Schlauchende
nicht verstopft ist; ggf. den Schlauch
reinigen.
GAU02976
Chokehebel “ ”Ein kalter Motor benötigt zum Starten ein
fetteres Luft-Kraftstoff-Gemisch, das eine
spezielle Kaltstarteinrichtung, der sog.
Choke, liefert.
Zum Aktivieren des Chokes (Kaltstartanrei-
cherung des Gemischs) den Chokehebel
bis zum Anschlag in Richtung a
schieben.
Während des Warmfahrens kann der
Chokehebel allmählich zurückgestellt wer-
den.
Zum Abschalten des Chokemechanismus
(normaler Fahrbetrieb mit warmem Motor)
den Hebel bis zum Anschlag in Richtung b

schieben.
1. Tankbelüftungsschlauch
1. Chokehebel “ ”
G_4km_Functions.fm Page 14 Wednesday, September 1, 1999 10:04 AM

Armaturen, Bedienungselemente und deren Funktion
3-15
3
GAU02925
SitzbankAbnehmen
Den Schlüssel in das Sitzbankschloß stek-
ken und gegen den Uhrzeigersinn drehen.Aufsetzen
Die Zungen an der Vorderseite in die Sitz-
halterung stecken und die Sitzbank herun-
terdrücken.
HINWEIS:@ Sicherstellen, daß die Sitzbank richtig mon-
tiert ist. @
GAU00263
HelmhalterDer Helmhalter befindet sich unter der Sitz-
bank. Die Sitzbank abnehmen und die Öse
des Helmriemens in den Helmhalter einha-
ken. Dann die Sitzbank wieder aufsetzen
und einrasten.
GW000030
WARNUNG
@ Niemals mit einem am Helmhalter ange-
hängten Helm fahren. Dieser kann sich
an Hindernissen verfangen oder irgend-
wo anschlagen und auf diese Weise
einen Sturz oder Unfall verursachen. @

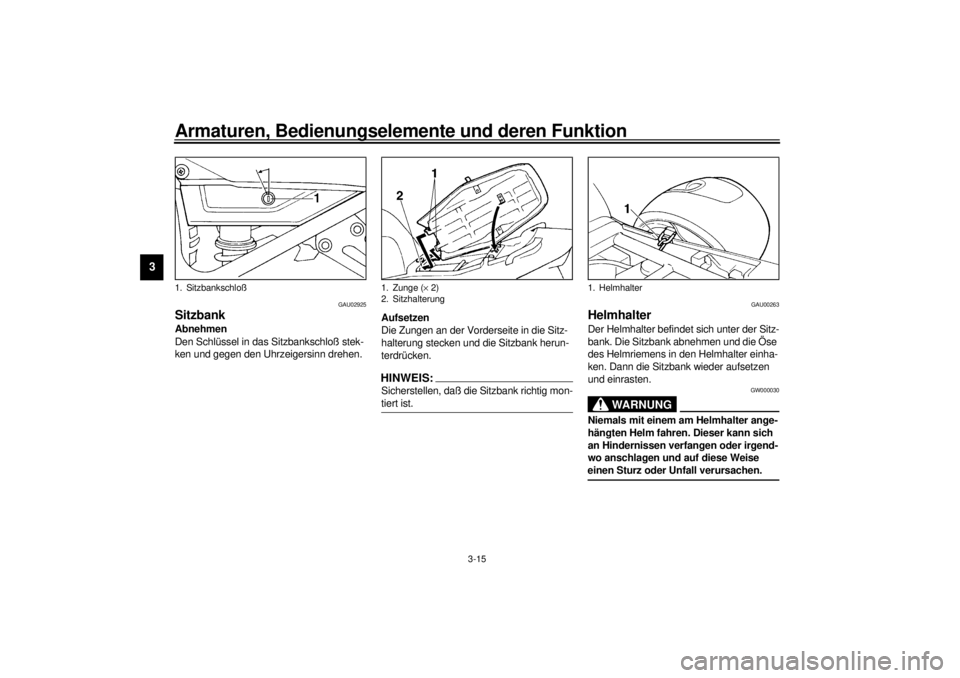

1. Sitzbankschloß
1. Zunge (´ 2)
2. Sitzhalterung
1. Helmhalter
G_4km_Functions.fm Page 15 Wednesday, September 1, 1999 10:04 AM

Armaturen, Bedienungselemente und deren Funktion
3-16
3
GAU01688

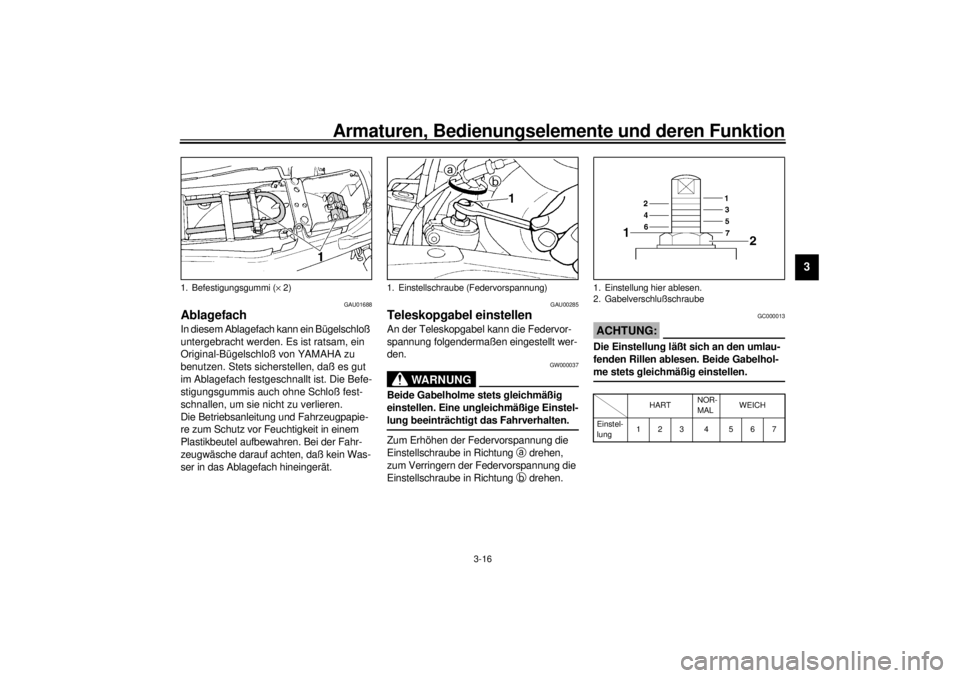

AblagefachIn diesem Ablagefach kann ein Bügelschloß
untergebracht werden. Es ist ratsam, ein
Original-Bügelschloß von YAMAHA zu
benutzen. Stets sicherstellen, daß es gut
im Ablagefach festgeschnallt ist. Die Befe-
stigungsgummis auch ohne Schloß fest-
schnallen, um sie nicht zu verlieren.
Die Betriebsanleitung und Fahrzeugpapie-
re zum Schutz vor Feuchtigkeit in einem
Plastikbeutel aufbewahren. Bei der Fahr-
zeugwäsche darauf achten, daß kein Was-
ser in das Ablagefach hineingerät.
GAU00285
Teleskopgabel einstellenAn der Teleskopgabel kann die Federvor-
spannung folgendermaßen eingestellt wer-
den.
GW000037
WA R N U N G
@ Beide Gabelholme stets gleichmäßig
einstellen. Eine ungleichmäßige Einstel-
lung beeinträchtigt das Fahrverhalten. @Zum Erhöhen der Federvorspannung die
Einstellschraube in Richtung a
drehen,
zum Verringern der Federvorspannung die
Einstellschraube in Richtung b
drehen.
GC000013
ACHTUNG:@ Die Einstellung läßt sich an den umlau-
fenden Rillen ablesen. Beide Gabelhol-
me stets gleichmäßig einstellen. @CI-18G
1. Befestigungsgummi (´ 2)
1. Einstellschraube (Federvorspannung)
1. Einstellung hier ablesen.
2. Gabelverschlußschraube
HARTNOR-
MALWEICH
Einstel-
lung123 4 567
G_4km_Functions.fm Page 16 Wednesday, September 1, 1999 10:04 AM
