YAMAHA XJ900S 2000 Manuale de Empleo (in Spanish)

2-1
2
SAU00026
2-DESCRIPCIONVista izquierda1. Faro (página 6-26)
2. Portacascos (página 3-15)
3. Bloqueo del asiento (página 3-15)
4. Gancho para la correa de sujeción
de equipajes5. Caja de engranaje final
6. Anillo de ajuste de la carga previa del
resorte del amortiguador trasero (página 3-17)
7. Pedal de cambio (página 3-11)
S_4km_Description.fm Page 1 Tuesday, September 21, 1999 11:29 AM

DESCRIPCION
2-2
2
Vista derecha8. Luz trasera/del freno (página 6-19)
9. Cajas de fusibles (página 6-25)
10. Asiento (página 3-15)
11. Juego de herramientas (página 6-1)
12. Filtro de aire (página 6-11)13. Perno de ajuste de la carga previa del resorte
de la horquilla delantera (página 3-16)
14. Ventanilla del nivel de aceite de motor (página 6-8)
15. Pedal del freno trasero (página 3-11)
S_4km_Description.fm Page 2 Tuesday, September 21, 1999 11:29 AM

DESCRIPCION
2-3
2

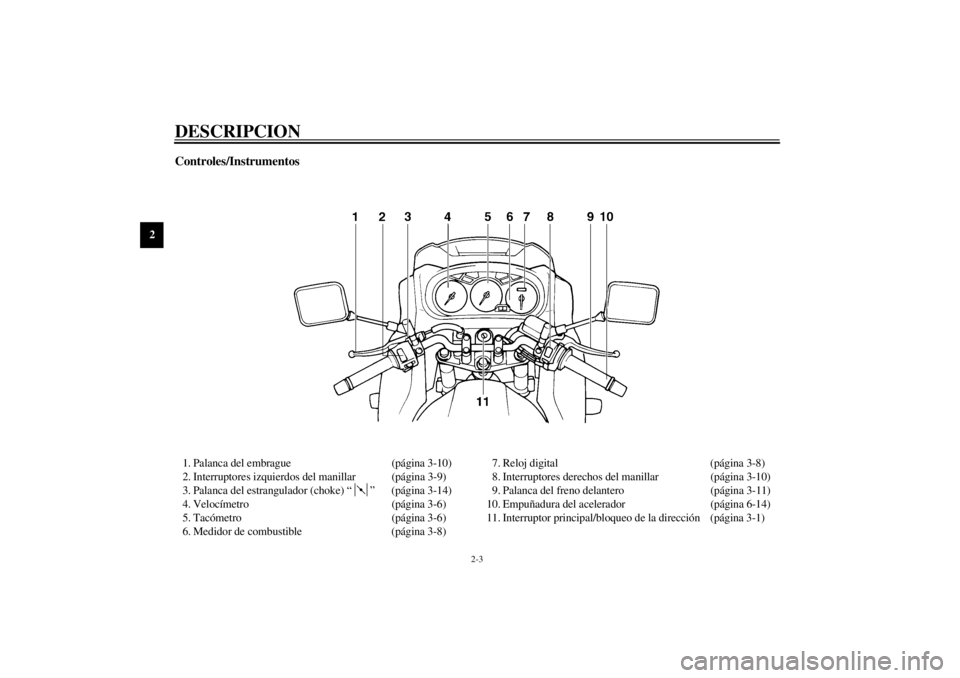

Controles/Instrumentos1. Palanca del embrague (página 3-10)
2. Interruptores izquierdos del manillar (página 3-9)
3. Palanca del estrangulador (choke) “ ” (página 3-14)
4. Velocímetro (página 3-6)
5. Tacómetro (página 3-6)
6. Medidor de combustible (página 3-8)7. Reloj digital (página 3-8)
8. Interruptores derechos del manillar (página 3-10)
9. Palanca del freno delantero (página 3-11)
10. Empuñadura del acelerador (página 6-14)
11. Interruptor principal/bloqueo de la dirección (página 3-1)
S_4km_Description.fm Page 3 Tuesday, September 21, 1999 11:29 AM

3

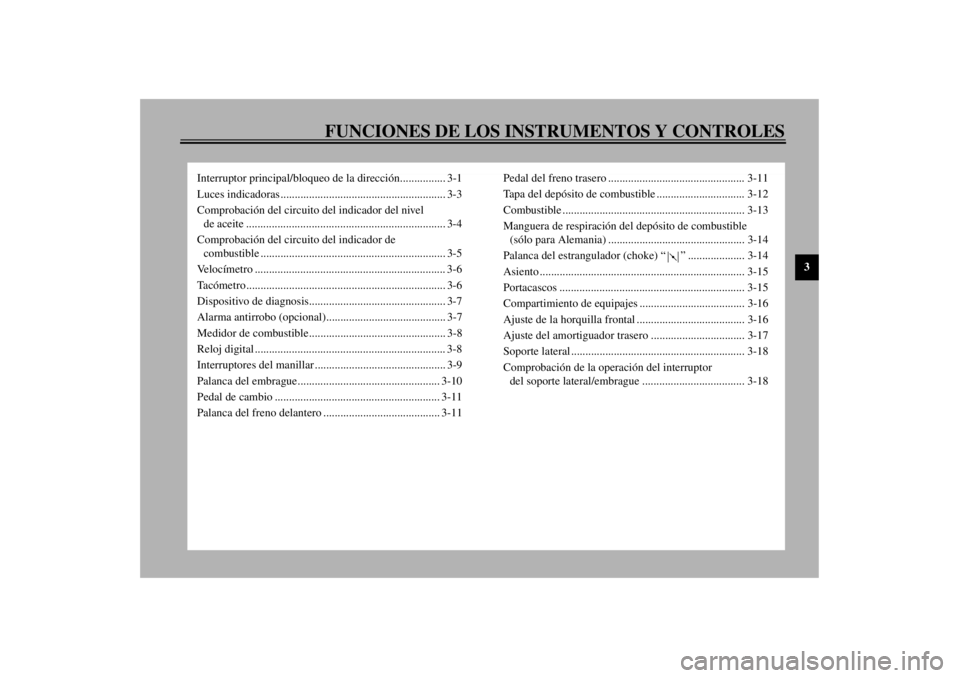

FUNCIONES DE LOS INSTRUMENTOS Y CONTROLES
Interruptor principal/bloqueo de la dirección................ 3-1
Luces indicadoras.......................................................... 3-3
Comprobación del circuito del indicador del nivel
de aceite ...................................................................... 3-4
Comprobación del circuito del indicador de
combustible ................................................................. 3-5
Velocímetro ................................................................... 3-6
Tacómetro ...................................................................... 3-6
Dispositivo de diagnosis................................................ 3-7
Alarma antirrobo (opcional).......................................... 3-7
Medidor de combustible................................................ 3-8
Reloj digital ................................................................... 3-8
Interruptores del manillar .............................................. 3-9
Palanca del embrague.................................................. 3-10
Pedal de cambio .......................................................... 3-11
Palanca del freno delantero ......................................... 3-11Pedal del freno trasero ................................................ 3-11
Tapa del depósito de combustible ............................... 3-12
Combustible ................................................................ 3-13
Manguera de respiración del depósito de combustible
(sólo para Alemania) ................................................ 3-14
Palanca del estrangulador (choke) “ ” .................... 3-14
Asiento ........................................................................ 3-15
Portacascos ................................................................. 3-15
Compartimiento de equipajes ..................................... 3-16
Ajuste de la horquilla frontal ...................................... 3-16
Ajuste del amortiguador trasero ................................. 3-17
Soporte lateral ............................................................. 3-18
Comprobación de la operación del interruptor
del soporte lateral/embrague .................................... 3-18
S_4km_FunctionsTOC.fm Page 1 Tuesday, September 21, 1999 11:29 AM

3-1
3
SAU00027
3-FUNCIONES DE LOS INSTRUMENTOS Y CONTROLES
SAU00029*

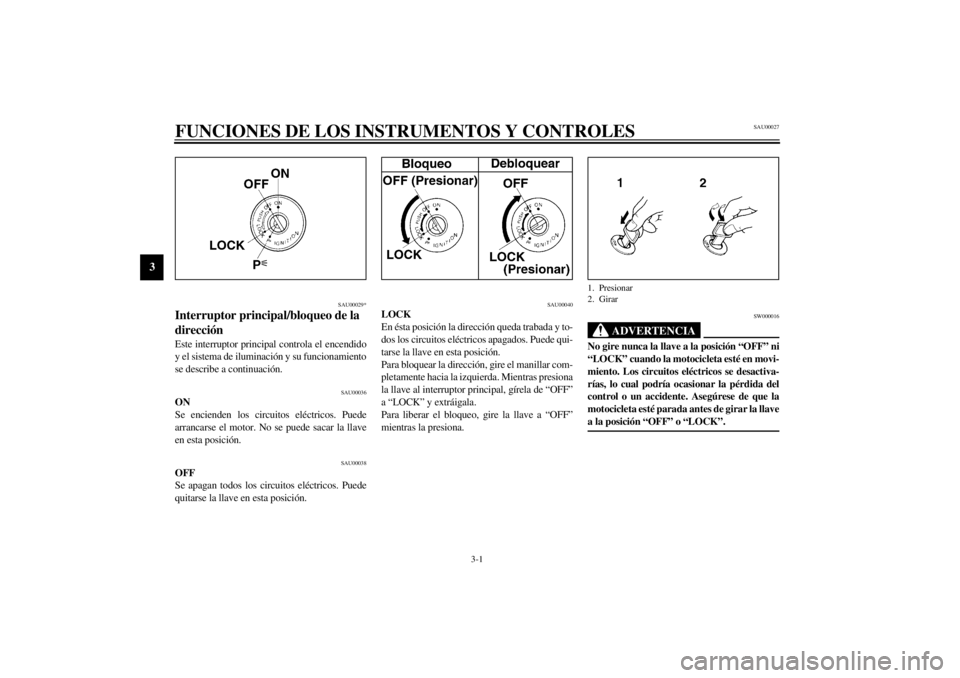

Interruptor principal/bloqueo de la
direcciónEste interruptor principal controla el encendido
y el sistema de iluminación y su funcionamiento
se describe a continuación.
SAU00036
ON
Se encienden los circuitos eléctricos. Puede
arrancarse el motor. No se puede sacar la llave
en esta posición.
SAU00038
OFF
Se apagan todos los circuitos eléctricos. Puede
quitarse la llave en esta posición.
SAU00040
LOCK
En ésta posición la dirección queda trabada y to-
dos los circuitos eléctricos apagados. Puede qui-
tarse la llave en esta posición.
Para bloquear la dirección, gire el manillar com-
pletamente hacia la izquierda. Mientras presiona
la llave al interruptor principal, gírela de “OFF”
a “LOCK” y extráigala.
Para liberar el bloqueo, gire la llave a “OFF”
mientras la presiona.
SW000016
ADVERTENCIA
@ No gire nunca la llave a la posición “OFF” ni
“LOCK” cuando la motocicleta esté en movi-
miento. Los circuitos eléctricos se desactiva-
rías, lo cual podría ocasionar la pérdida del
control o un accidente. Asegúrese de que la
motocicleta esté parada antes de girar la llave
a la posición “OFF” o “LOCK”. @1. Presionar
2. Girar
S_4km_Functions.fm Page 1 Tuesday, September 21, 1999 11:29 AM

FUNCIONES DE LOS INSTRUMENTOS Y CONTROLES
3-2
3
SAU01590
(estacionamiento)
En ésta posición se traba la direción se encien-
den las luces de cola, y las auxiliares, desconec-
tándose los demás circuitos. En ésta posición
puede sacarse la llave.
Para emplear la posición de estacionamiento,
bloquee primero la dirección, y gire entonces la
llave a la posición “ ”.
No emplee esta posición durante períodos pro-
longados porque podría descargarse la batería.
S_4km_Functions.fm Page 2 Tuesday, September 21, 1999 11:29 AM

FUNCIONES DE LOS INSTRUMENTOS Y CONTROLES
3-3
3
SAU00056
Luces indicadoras
SAU00058
Luces indicadoras de giro “ ” / “ ”
El indicador correspondiente parpadea cuando
se mueve el interruptor de giro hacia la izquier-
da o derecha.
SAU01154
Luz indicadora de combustible “ ”
Esta luz se enciende cuando el nivel de combus-
tible baja a menos de 5 L aproximadamente.
Cuando se encienda esta luz llenar el depósito
en la primera oportunidad. El circuito de esta luz
puede comprobarse siguiendo los procedimien-
tos de la página 3-5.
SAU00061
Luz indicadora de punto muerto “ ”
Esta luz indicadora se enciende cuando la trans-
misión está en punto muerto.
SAU00063
Luz indicadora de luz de carretera “ ”
Cuando se usa la laz alta del faro delantero esta
luz indicadora se enciende.
SAU01313
Indicador del nivel de aceite “ ”
Este indicador se enciende cuando el nivel de
aceite es bajo. El circuito de esta luz puede com-
probarse siguiendo los procedimientos de la pá-
gina 3-4.
SC000000
ATENCION:@ No poner en marcha la motocicleta hasta que
tenga suficiente aceite. @NOTA:@ Aunque se llene aceite hasta el nivel especifica-
do, es posible que parpadee la luz indicadora
cuando se circula por una pendiente o durante
una aceleración o desaceleración brusca, pero
esto es normal. @
1. Luz indicadora de giro izquierda “ ”
2. Luz indicadora de combustible “ ”
3. Luz indicadora de punto muerto “ ”
4. Luz indicadora de luz de carretera “ ”
5. Indicador del nivel de aceite “ ”
6. Luz indicadora de giro derecha “ ”S_4km_Functions.fm Page 3 Tuesday, September 21, 1999 11:29 AM

FUNCIONES DE LOS INSTRUMENTOS Y CONTROLES
3-4
3
SAU00071

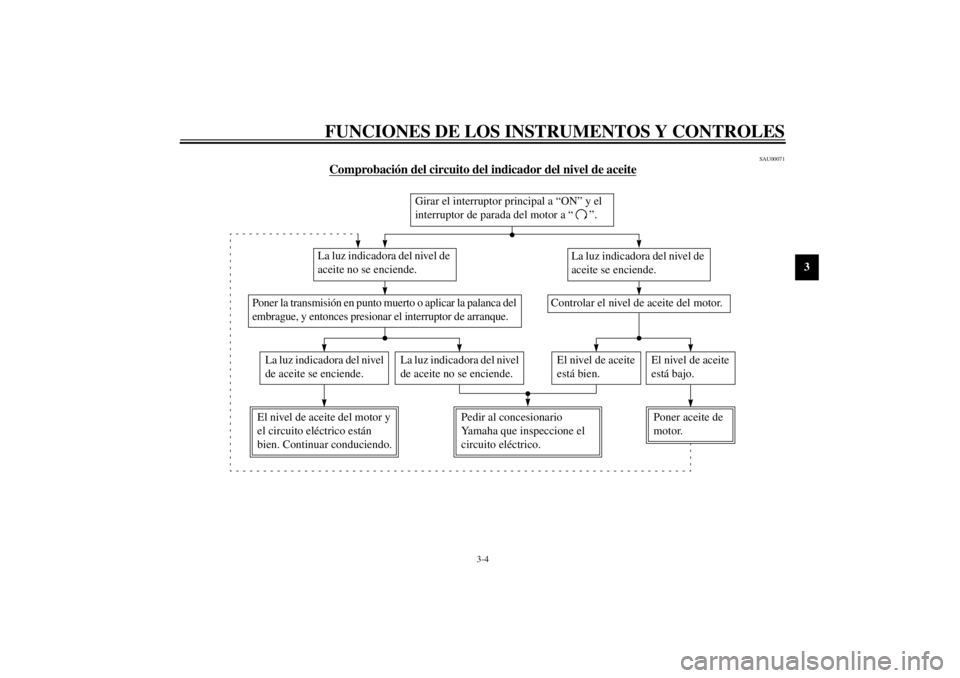

Comprobación del circuito del indicador del nivel de aceite
CB-48S
La luz indicadora del nivel de
aceite no se enciende.
La luz indicadora del nivel de
aceite se enciende.
Controlar el nivel de aceite del motor.
La luz indicadora del nivel
de aceite se enciende.
La luz indicadora del nivel
de aceite no se enciende.
El nivel de aceite del motor y
el circuito eléctrico están
bien. Continuar conduciendo.Poner la transmisión en punto muerto o aplicar la palanca del
embrague, y entonces presionar el interruptor de arranque.
Pedir al concesionario
Yamaha que inspeccione el
circuito eléctrico.
El nivel de aceite
está bien.
Poner aceite de
motor.El nivel de aceite
está bajo.
Girar el interruptor principal a “ON” y el
interruptor de parada del motor a “ ”.
S_4km_Functions.fm Page 4 Tuesday, September 21, 1999 11:29 AM

FUNCIONES DE LOS INSTRUMENTOS Y CONTROLES
3-5
3
SAU00085

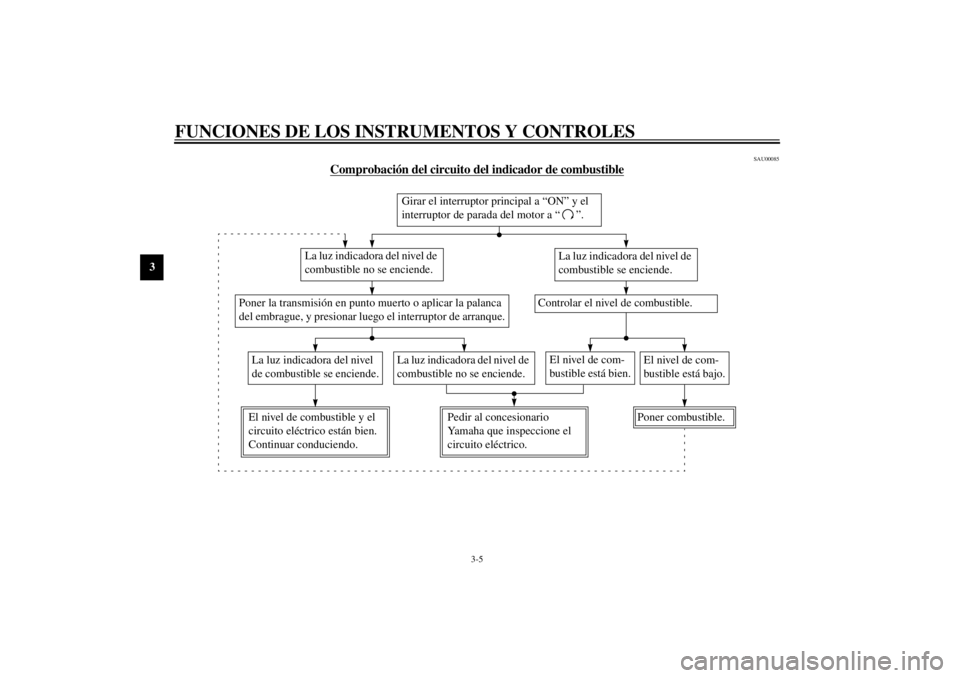

Comprobación del circuito del indicador de combustible
CB-46S
La luz indicadora del nivel de
combustible no se enciende.
La luz indicadora del nivel de
combustible se enciende.
Controlar el nivel de combustible.
La luz indicadora del nivel
de combustible se enciende.
La luz indicadora del nivel de
combustible no se enciende.
El nivel de combustible y el
circuito eléctrico están bien.
Continuar conduciendo.Poner la transmisión en punto muerto o aplicar la palanca
del embrague, y presionar luego el interruptor de arranque.
Pedir al concesionario
Yamaha que inspeccione el
circuito eléctrico.
El nivel de com-
bustible está bien.
Poner combustible.El nivel de com-
bustible está bajo.
Girar el interruptor principal a “ON” y el
interruptor de parada del motor a “ ”.
S_4km_Functions.fm Page 5 Tuesday, September 21, 1999 11:29 AM

FUNCIONES DE LOS INSTRUMENTOS Y CONTROLES
3-6
3
SAU00094
VelocímetroEl velocímetro indica la velocidad de circula-
ción. Este velocímetro está equipado con un
cuentakilómetros y medidor de viajes. El medi-
dor de viajes puede reponerse a “0” con el botón
de reposición. Emplee el cuentakilómetros para
calcular lo que puede circular con un depósito
de combustible. Esta información le permitirá
planear las paradas que deberá realizar para re-
postar en el futuro.
SAU00101
TacómetroEste modelo se equipa con un tacómetro eléctri-
co para que el conductor pueda supervisar las re-
voluciones del motor y las pueda conservar
dentro de las gamas de potencia adecuadas.
SC000003
ATENCION:@ No lo haga funcionar dentro de la zona roja.
Zona roja: 9.500 rpm y más allá @
1. Medidor de viajes
2. Cuentakilómetros
3. Botón de reposición
1. Tacómetro
2. Zona roja
S_4km_Functions.fm Page 6 Tuesday, September 21, 1999 11:29 AM
