Armaturen, Bedienungselemente und deren Funktion
3-16
3
GW000044
WARNUNG
_ Niemals mit ausgeklapptem Seitenstän-
der fahren. Ein nicht völlig hochgeklapp-
ter Seitenständer kann besonders in
Linkskurven durch Bodenberührung
schwere Stürze verursachen. Aus die-
sem Grund hat YAMAHA den Seiten-
ständer mit einem Zündunterbrechungs-
schalter versehen, der ein Starten und
Anfahren mit ausgeklapptem Seitenstän-
der verhindert. Die Prüfung des Zünd-
unterbrechungs- und Anlaßsperrschal-
ter-Systems ist nachfolgend erläutert.
Falls Störungen an diesem System fest-
gestellt werden, das Fahrzeug umgehend
von einem YAMAHA-Händler überprüfen
und ggf. instand setzen lassen. _
GAU03741
Zündunterbrechungs- und Anlaß-
sperrschalter-System Das Zündunterbrechungs- und Anlaßsperr-
schalter-System umfaßt die Seitenständer-,
Kupplungs- sowie Leerlaufschalter und
erfüllt folgende Zwecke:

Es erlaubt kein Anlassen des Motors
bei eingelegtem Gang und hochge-
klapptem Seitenständer, solange der
Kupplungshebel nicht gezogen wird.


Es erlaubt kein Anlassen des Motors
bei eingelegtem Gang und gezoge-
nem Kupplungshebel, solange der
Seitenständer nicht hochgeklappt
wird.


Es schaltet die Zündung aus, falls der
Seitenständer bei laufendem Motor
ausgeklappt wird.
Die Funktion des Systems sollte regel-
mäßig auf nachfolgende Weise geprüft
werden.
GW000046
WARNUNG
_

Das Fahrzeug für diese Kontrolle
auf den Hauptständer stellen.


Falls irgend etwas nicht in Ordnung
scheint, das Fahrzeug umgehend
von einem YAMAHA-Händler über-
prüfen lassen.
_
U4KMG7.book Page 16 Wednesday, January 16, 2002 10:45 AM

Armaturen, Bedienungselemente und deren Funktion
3-17
3
CD-01G
Bei abgestelltem Motor:
1. Den Seitenständer ausklappen.
2. Sicherstellen, daß der Motorstoppschalter auf “” steht.
3. Den Zündschlüssel auf “ON” drehen.
4. Das Getriebe in die Leerlaufstellung schalten.
5. Den Starterknopf drücken.
Springt der Motor an?
Der Leerlaufschalter könnte defekt sein.
Vor der Fahrt das Motorrad vom YAMAHA-
Händler
prüfen lassen.
Bei laufendem Motor:
6. Den Seitenständer hochklappen.
7. Den Kupplungshebel gezogen halten.
8. Einen Gang einlegen.
9. Den Seitenständer ausklappen.
Stirbt der Motor ab?Bei abgestorbenem Motor:
10. Den Seitenständer hochklappen.
11. Den Kupplungshebel gezogen halten.
12. Den Starterknopf drücken.
Springt der Motor an?
Der Seitenständerschalter könnte defekt sein.
Vor der Fahrt das Motorrad vom YAMAHA-
Händler
prüfen lassen.Der Kupplungsschalter könnte defekt sein.
Vor der Fahrt das Motorrad vom YAMAHA-
Händler
prüfen lassen.
NEIN
HINWEIS:Diese Kontrolle sollten am besten bei war-
mem Motor vorgenommen werden.
JAJA NEIN
Das System ist in Ordnung. Das
Motorrad kann gefahren werden.
JA NEIN
U4KMG7.book Page 17 Wednesday, January 16, 2002 10:45 AM

Routinekontrolle vor Fahrtbeginn
4
Routinekontrolle vor Fahrtbeginn ...................................................... 4-1
U4KMG7.book Page 1 Wednesday, January 16, 2002 10:45 AM

4-1
4
GAU01114
4-Routinekontrolle vor FahrtbeginnGemäß der Straßenverkehrsordnung ist jeder Fahrer für den Zustand seines Fahrzeuges selbst verantwortlich. Schon nach kurzer
Standzeit können sich – z. B. durch äußere Einflüsse – wesentliche Eigenschaften Ihres Motorrades verändern. Beschädigungen,
plötzliche Undichtigkeiten oder ein Druckverlust in den Reifen stellen unter Umständen eine große Gefahr dar. Deshalb ist es not-
wendig, vor Fahrtbeginn neben einer gewissenhaften Sichtkontrolle folgende Punkte zu prüfen.
GAU03439
Routinekontrolle vor Fahrtbeginn
CO-01G
Bezeichnung Ausführung Seitenangabe
KraftstoffKraftstoffstand im Tank prüfen.
Gegebenenfalls tanken.
Kraftstoffleitung auf Undichtigkeit prüfen.3-9–3-10
MotorölÖlstand im Kurbelgehäuse prüfen.
Gegebenenfalls Öl der empfohlenen Sorte bis zum vorgeschriebenen
Stand nachfüllen.
Motor auf Undichtigkeit prüfen.6-8
AchsantriebsölAchsantrieb auf Undichtigkeit prüfen. 6-11–6-12
VorderradbremseFunktion prüfen.
Bei schwammiger Hebelbetätigung die hydraulische Anlage vom YAMAHA-
Händler entlüften lassen.
Flüssigkeitsstand im Vorratsbehälter prüfen.
Gegebenenfalls Bremsflüssigkeit der empfohlenen Sorte bis zum vor-
geschriebenen Stand nachfüllen.
Hydraulische Anlage auf Undichtigkeit prüfen.6-22–6-23
HinterradbremseFunktion prüfen.
Bei schwammiger Hebelbetätigung die hydraulische Anlage vom YAMAHA-
Händler entlüften lassen.
Flüssigkeitsstand im Vorratsbehälter prüfen.
Gegebenenfalls Bremsflüssigkeit der empfohlenen Sorte bis zum vor-
geschriebenen Stand nachfüllen.
Hydraulische Anlage auf Undichtigkeit prüfen.6-21–6-23
KupplungFunktion prüfen.
Gegebenenfalls Seilzug schmieren.
Hebelspiel prüfen.
Gegebenenfalls einstellen.6-20
U4KMG7.book Page 1 Wednesday, January 16, 2002 10:45 AM

Routinekontrolle vor Fahrtbeginn
4-2
4
HINWEIS:_ Die in der Tabelle aufgeführten Kontrollen und Wartungsarbeiten sollten vor jeder Fahrt durchgeführt werden; die dadurch gewon-
nene Sicherheit ist weit mehr wert als der geringe Zeitaufwand, der dafür benötigt wird. _
GWA00033
WARNUNG
_ Falls im Verlauf der “Routinekontrolle vor Fahrtbeginn” irgendwelche Unregelmäßigkeiten festgestellt werden, die Ursache
unbedingt vor der Inbetriebnahme feststellen und beheben. _ GasdrehgriffAuf Schwergängigkeit prüfen.
Hebelspiel prüfen.
Gegebenenfalls vom YAMAHA-Händler einstellen oder schmieren lassen.6-16
SeilzügeAuf Schwergängigkeit prüfen.
Gegebenenfalls schmieren.6-24
Räder und ReifenAuf Beschädigung prüfen.
Profiltiefe kontrollieren.
Reifenluftdruck prüfen.
Gegebenenfalls korrigieren.6-17–6-20
Fußbrems- und -schalthebelAuf Schwergängigkeit prüfen.
Gegebenenfalls Drehpunkte schmieren.6-25
Handbrems- und KupplungshebelAuf Schwergängigkeit prüfen.
Gegebenenfalls Drehpunkte schmieren.6-25
Haupt- und SeitenständerAuf Schwergängigkeit prüfen.
Gegebenenfalls Klappmechanismen schmieren.6-25–6-26
Schraubverbindungen am FahrwerkAlle Schrauben und Muttern auf festen Sitz prüfen.
Gegebenenfalls festziehen.—
Beleuchtung, Kontrolleuchten und
SchalterFunktion prüfen.
Gegebenenfalls korrigieren.—
SeitenständerschalterFunktion des Zündunterbrechungs- und Anlaßsperrschalter-Systems prüfen.
Gegebenenfalls vom YAMAHA-Händler instand setzen lassen.3-15
Bezeichnung Ausführung Seitenangabe
U4KMG7.book Page 2 Wednesday, January 16, 2002 10:45 AM

U4KMG7.book Page 3 Wednesday, January 16, 2002 10:45 AM

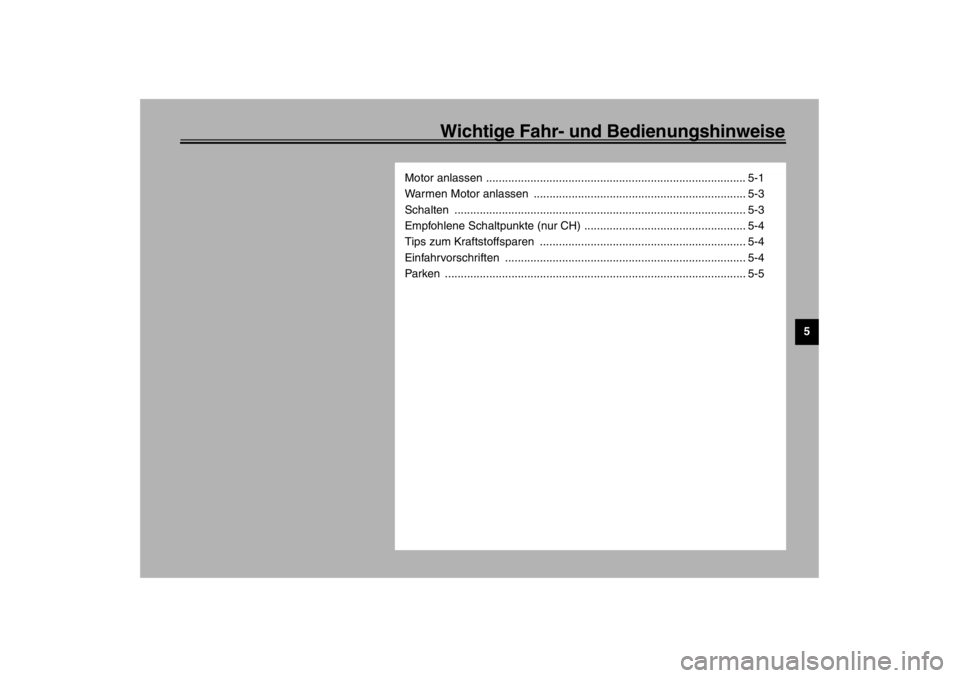

Wichtige Fahr- und Bedienungshinweise
5
Motor anlassen .................................................................................. 5-1
Warmen Motor anlassen ................................................................... 5-3
Schalten ............................................................................................ 5-3
Empfohlene Schaltpunkte (nur CH) ................................................... 5-4
Tips zum Kraftstoffsparen ................................................................. 5-4
Einfahrvorschriften ............................................................................ 5-4
Parken ............................................................................................... 5-5
U4KMG7.book Page 1 Wednesday, January 16, 2002 10:45 AM

5-1
5
GAU00372
5-Wichtige Fahr- und Bedienungshinweise
GAU00373
WARNUNG
_

Vor der Inbetriebnahme sollte der
Fahrer sich mit den Eigenschaften
und der Bedienung seines Fahr-
zeugs gut vertraut machen. Der
YAMAHA-Händler gibt bei Fragen
gerne Auskunft.


Den Motor unter keinen Umständen
in geschlossenen Räumen anlassen
und betreiben. Motorabgase sind
äußerst giftig und führen in kurzer
Zeit zu Bewußtlosigkeit und Tod.
Daher stets für eine gute Belüftung
sorgen.


Vor dem Losfahren sicherstellen,
daß der Seitenständer hochgeklappt
ist. Ein ausgeklappter Seitenständer
kann in Kurven schwere Stürze ver-
ursachen.
_
GAU03818*
Motor anlassen Da das Fahrzeug mit einem Zündunterbre-
chungs- und Anlaßsperrschalter-System
ausgerüstet ist, kann der Motor nur gestar-
tet werden, wenn eine der folgenden Bedin-
gungen erfüllt ist:

Das Getriebe befindet sich in der Leer-
laufstellung.


Bei eingelegtem Gang ist der Seiten-
ständer hochgeklappt und der Kupp-
lungshebel gezogen.
GW000054
WARNUNG
_

Vor dem Anlassen des Motors das
Zündunterbrechungs- und Anlaß-
sperrschalter-System prüfen; siehe
dazu Seite 3-17.


Niemals mit ausgeklapptem Seiten-
ständer fahren!
_1. Den Zündschlüssel auf “ON” und den
Motorstoppschalter auf “” stellen.
GC000035
ACHTUNG:_ Wenn die Reserve-Warnleuchte brennt,
den Kraftstoffstand prüfen und ggf. so
bald wie möglich auftanken. _2. Das Getriebe in die Leerlaufstellung
schalten.HINWEIS:_ Die Leerlauf-Kontrolleuchte sollte in der
Leerlaufstellung des Getriebes normaler-
weise brennen; anderenfalls den Strom-
kreis vom YAMAHA-Händler überprüfen
lassen. _3. Den Choke aktivieren (Siehe dazu
Seite 3-11.) und den Gasdrehgriff
ganz schließen.
4. Den Starterschalter drücken, um den
Motor anzulassen.
U4KMG7.book Page 1 Wednesday, January 16, 2002 10:45 AM

Wichtige Fahr- und Bedienungshinweise
5-2
5
HINWEIS:_ Falls der Motor nicht sofort anspringt, den
Starterschalter freigeben und einige Sekun-
den bis zum nächsten Startversuch warten.
Um die Batterie zu schonen, darf der Star-
terschalter jeweils nur kurzzeitig (nie länger
als zehn Sekunden) betätigt werden. _
GC000038
ACHTUNG:_

Die Ölstand- und Reserve-Warn-
leuchten sollten normalerweise
beim Drücken des Starterschalters
aufleuchten und dann beim Frei-
geben des Schalters erlöschen.


Sollte die Ölstand-Warnleuchte
nach dem Anlassen des Motors je-
doch weiterbrennen oder flackern,
sofort den Motor ausschalten, den
Ölstand kontrollieren und den Motor
auf Öllecks prüfen. Erforderlichen-
falls Öl nachfüllen und dann nach-
prüfen, ob die Warnleuchte erlischt.
Falls sie weiterbrennt, das Motorrad
vom YAMAHA-Händler überprüfen
lassen.


Sollte die Reserve-Warnleuchte
nach dem Anlassen des Motors wei-
terbrennen, den Motor ausschalten,
den Kraftstoffstand prüfen, ggf. so
bald wie möglich auftanken und
dann nachprüfen, ob die Warnleuch-
te erlischt. Falls sie weiterbrennt,
das Motorrad vom YAMAHA-Händ-
ler überprüfen lassen.
_5. Nach dem Anspringen des Motors den
Choke-Hebel halb zurückstellen.
GCA00045
ACHTUNG:_ Zur Schonung des Motors niemals mit
kaltem Motor stark beschleunigen! _6. Bei warmgefahrenem Motor den
Choke abschalten.
HINWEIS:_ Der Motor ist ausreichend warmgefahren,
wenn er bei abgeschaltetem Choke willig
auf Gasgeben anspricht. _
U4KMG7.book Page 2 Wednesday, January 16, 2002 10:45 AM

Wichtige Fahr- und Bedienungshinweise
5-3
5
GAU01258
Warmen Motor anlassen Zum Anlassen des warmen Motors in ge-
wohnter Weise vorgehen (Siehe dazu den
Abschnitt “Motor anlassen”), jedoch sollte
der Choke nicht aktiviert werden.
GAU00423
Schalten Erst das Getriebe erlaubt die Nutzung der
Motorleistung in verschiedenen Geschwin-
digkeitsbereichen, so daß Anfahren, Berg-
auffahren und schnelles Beschleunigen
möglich sind.
Die obige Abbildung verdeutlicht die Stel-
lungen des Fußschalthebels.HINWEIS:_ Um das Getriebe in den Leerlauf zu schal-
ten, den Fußschalthebel mehrmals ganz
hinunterdrücken, bis der 1. Gang eingelegt
ist, und dann den Fußschalthebel leicht
hochziehen. _
GC000048
ACHTUNG:_

Das Fahrzeug nicht längere Zeit bei
ausgeschaltetem Motor rollen las-
sen oder abschleppen. Selbst in der
Leerlaufstellung kann dies zu Schä-
den führen, da das Getriebe nur bei
laufendem Motor geschmiert wird.


Zum Schalten stets die Kupplung
betätigen. Motor, Getriebe und
Kraftübertragung sind nicht auf
die Belastungen des Schaltens
ohne Kupplungsbetätigung ausge-
legt und könnten dadurch beschä-
digt werden.
_
1. Fußschalthebel
N. Leerlaufstellung
U4KMG7.book Page 3 Wednesday, January 16, 2002 10:45 AM
