Regelmäßige Wartung und kleinere Reparaturen
6-28
6
2. Die unteren Enden der Teleskopgabel
greifen und versuchen, sie in Fahrt-
richtung hin und her zu bewegen. Ist
dabei Spiel spürbar, die Lenkung von
einem YAMAHA-Händler überprüfen
und instand setzen lassen.
GAU01144
Radlager prüfen und warten Die Vorder- und Hinterradlager müssen
in den empfohlenen Abständen (siehe
dazu die Tabelle “Wartungsintervalle und
Schmierdienst”) geprüft werden. Falls ein
Radlager zuviel Spiel aufweist oder das
Rad nicht leichtgängig dreht, die Rad-
lager von einem YAMAHA-Händler über-
prüfen lassen.
U4KMG7.book Page 28 Wednesday, January 16, 2002 10:45 AM
Page 72 of 102
Regelmäßige Wartung und kleinere Reparaturen
6-29
6
GAU00800
Batterie warten Die Batterie ist versiegelt und daher war-
tungsfrei. Die Kontrolle des Säurestands
und das Auffüllen von destilliertem Wasser
entfallen deshalb.
GC000101
ACHTUNG:_ Unter keinen Umständen die Verschluß-
kappen entfernen, da dies die Batterie
ernsthaft beschädigen würde. _
GW000116
WARNUNG
_
Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzun-
gen und bleibende Augenschäden
hervorrufen kann. Daher beim
Umgang mit Batterien stets einen
geeigneten Augenschutz tragen.
Augen, Haut und Kleidung unter
keinen Umständen mit Batterie-
säure in Berührung bringen.
Erste HilfeÄußerlich
: Mit reichlich Wasser
abspülen.Innerlich
: Große Mengen Wasser
trinken und sofort einen Arzt ru-
fen.
Augen: Mindestens 15 Minuten
lang gründlich mit Wasser spü-
len und sofort einen Arzt aufsu-
chen.
Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, brennen-
de Zigaretten und andere Feuerquel-
len fernhalten. Beim Laden der Bat-
terie in geschlossenen Räumen für
ausreichende Belüftung sorgen.
DIE BATTERIE VON KINDERN
FERNHALTEN.
_Batterie laden
Bei Entladung die Batterie so bald wie mög-
lich von einem YAMAHA-Händler aufladen
lassen. Beachten Sie, daß die Batterie sich
durch die Zuschaltung elektrischer Neben-
verbraucher schneller entlädt und deshalb
öfter aufgeladen werden muß.Batterie lagern
1. Vor einer etwa einmonatigen Still-
legung die Batterie ausbauen, auf-
laden und an einem kühlen, licht-
geschützten Ort lagern.
2. Bei einer Stillegung von mehr als
einem Monat mindestens einmal im
Monat den Ladezustand der Batterie
prüfen und ggf. korrigieren.
3. Vor der Montage die Batterie voll-
ständig aufladen.
4. Bei der Montage der Batterie unbe-
dingt auf richtige Polung und Festig-
keit der Klemmen achten.
U4KMG7.book Page 29 Wednesday, January 16, 2002 10:45 AM
Page 73 of 102
Regelmäßige Wartung und kleinere Reparaturen
6-30
6
GC000102
ACHTUNG:_
Die Batterie vor der Lagerung voll-
ständig aufladen. Das Lagern im
entladenen Zustand führt der Batte-
rie bleibende Schäden zu.
Zum Laden der wartungsfreien Bat-
terie ist ein spezielles Ladegerät nö-
tig (Konstantstromstärke und/oder
-spannung). Konventionelle Lade-
geräte können die Lebensdauer der
wartungsfreien Batterie vermindern.
Sollten Sie nicht mit Sicherheit über
ein korrektes Ladegerät verfügen,
wenden Sie sich bitte an Ihren
YAMAHA-Händler.
_
GAU04359*
Sicherung wechseln Die Hauptsicherung und der Sicherungs-
kasten befinden sich hinter dem Verklei-
dungsteil B; siehe dazu Seite 6-6.
Eine Sicherung, falls sie durchgebrannt ist,
folgendermaßen erneuern.
1. Die Zündung sowie den Schalter des
betroffenen Stromkreises ausschal-
ten.
2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue
Sicherung mit der vorgesehenen
Amperezahl einsetzen.1. Sicherungskasten
2. Hauptsicherung
1. Scheinwerfersicherung
2. Zündungssicherung
3. Zeituhrsicherung
4. Warnblinkanalgensicherung
5. Hauptsicherung
6. Ersatzsicherung (× 3)
7. SignalanlagensicherungVorgeschriebene Sicherungen
Hauptsicherung: 30 A
Scheinwerfersicherung: 15 A
Signalanlagensicherung: 20 A
Zündungssicherung: 10 A
Zeituhrsicherung: 10 A
Warnblinkanalgensicherung: 10 A
U4KMG7.book Page 30 Wednesday, January 16, 2002 10:45 AM
Page 74 of 102
Regelmäßige Wartung und kleinere Reparaturen
6-31
6
GC000103
ACHTUNG:_ Niemals Sicherungen mit einer höhe-
ren als der empfohlenen Amperezahl
verwenden. Eine Sicherung mit fal-
scher Amperezahl kann Schäden an
elektrischen Komponenten und sogar
einen Brand verursachen. _3. Die Zündung und den betroffenen
Stromkreis wieder einschalten und
prüfen, ob das elektrische System
einwandfrei arbeitet.
4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einem YAMAHA-Händler über-
prüfen lassen.
GAU04136
Scheinwerferlampe auswechselnDer Scheinwerfer ist mit einer Halogen-
lampe ausgestattet. Eine durchgebrannte
Scheinwerferlampe kann folgenderma-
ßen ausgewechselt werden.
1. Den Scheinwerfer-Steckverbinder
lösen und dann die Lampenschutz-
kappe abnehmen.2. Den Lampenhalter aushängen und
dann die defekte Lampe herausneh-
men.
GW000119
WARNUNG
_ Scheinwerferlampen werden sehr
schnell heiß. Deshalb entflammbares
Material fernhalten und die Lampe nie-
mals berühren, bevor sie ausreichend
abgekühlt ist. _
1. Scheinwerfer-Steckverbinder
2. Lampenschutzkappe
1. Lampenhalter
U4KMG7.book Page 31 Wednesday, January 16, 2002 10:45 AM
Page 75 of 102
Regelmäßige Wartung und kleinere Reparaturen
6-32
6
3. Die neue Scheinwerferlampe ein-
setzen und mit dem Lampenhalter
sichern.
GC000105
ACHTUNG:_ Schweiß- und Fettspuren auf dem Glas
beeinträchtigen die Leuchtkraft und Le-
bensdauer der Lampe. Deshalb den Glas-
kolben der neuen Lampe nicht mit den
Fingern berühren und Verunreinigungen
der Lampe mit einem mit Alkohol oder
Verdünner angefeuchteten Tuch entfer-
nen. _4. Die Lampenschutzkappe und dann
den Scheinwerfer-Steckverbinder auf-
setzen.
5. Den Scheinwerfer ggf. vom YAMAHA-
Händler einstellen lassen.
GAU01623
Rücklicht-/Bremslichtlampe
auswechseln 1. Die Rücklicht-/Bremslicht-Streuschei-
be abschrauben.
2. Die defekte Lampe hineindrücken und
im Gegenuhrzeigersinn herausdre-
hen.
3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeiger-
sinn festdrehen.
4. Die Streuscheibe festschrauben.
GC000108
ACHTUNG:_ Die Schrauben nicht zu fest anziehen,
um die Streuscheibe nicht zu beschädi-
gen. _
GAU03497
Blinkerlampe auswechseln 1. Die Blinker-Streuscheibe abschrau-
ben.
2. Die defekte Lampe hineindrücken und
im Gegenuhrzeigersinn herausdre-
hen.
3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeiger-
sinn festdrehen.
4. Die Streuscheibe festschrauben.
GCA00065
ACHTUNG:_ Die Schraube nicht zu fest anziehen, um
die Streuscheibe nicht zu beschädigen. _
1. Nicht berühren!
1. Schraube (× 2)
1. Schraube
U4KMG7.book Page 32 Wednesday, January 16, 2002 10:45 AM
Page 76 of 102
Regelmäßige Wartung und kleinere Reparaturen
6-33
6
GAU03598
Vorderrad Vorderrad ausbauen
GW000122
WARNUNG
_
Wartungsarbeiten an den Rädern
sollten grundsätzlich von einem
YAMAHA-Händler durchgeführt
werden.
Das Fahrzeug sicher abstützen,
damit es nicht umfallen kann.
_1. Das Motorrad auf den Hauptständer
stellen.
2. Die Tachowelle am Vorderrad lösen.3. Die Bremsschlauchhalter abschrau-
ben.
4. Die Bremssattel abschrauben.
GCA00047
ACHTUNG:_ Bei demontierten Bremssätteln auf kei-
nen Fall die Bremse betätigen, da sonst
die Bremsbeläge aneinandergedrückt
werden. _
5. Die Vorderachs-Klemmschraube und
dann die Radachse lockern.
6. Die Radachse herausziehen und dann
das Rad herausrollen.
1. Tachowelle
1. Schraube (× 3)
2. Bremsschlauchhalter
3. BremssattelLinks
Rechts
1. Vorderachs-Klemmschraube
2. Radachse
U4KMG7.book Page 33 Wednesday, January 16, 2002 10:45 AM
Page 77 of 102
Regelmäßige Wartung und kleinere Reparaturen
6-34
6
GAU04360
Vorderrad einbauen
1. Das Tachometer-Antriebsgehäuse in
die Radnabe einsetzen. Die Tacho-
meter-Mitnehmerklauen müssen in
die entsprechenden Nuten eingreifen.2. Das Rad zwischen den Gabelholmen
anheben.
HINWEIS:Die Nase am Gabelrohr muß in der Nut am
Tachometer-Antriebsgehäuse greifen. _3. Die Radachse durchstecken.
4. Die Bremssättel festschrauben.HINWEIS:_ Zwischen den Bremsbelägen muß ein ge-
nügend großer Spalt für die Bremsscheibe
vorhanden sein. _
5. Die Bremsschlauchhalter festschrau-
ben.
6. Das Motorrad vom Hauptständer her-
ablassen.
7. Die Radachse, dann die Vorderachs-
Klemmschraube und die Bremssattel-
Schrauben vorschriftsmäßig anzie-
hen.
8. Die Tachowelle montieren.
9. Die Teleskopgabel mehrmals einfe-
dern, um deren Funktion zu prüfen.

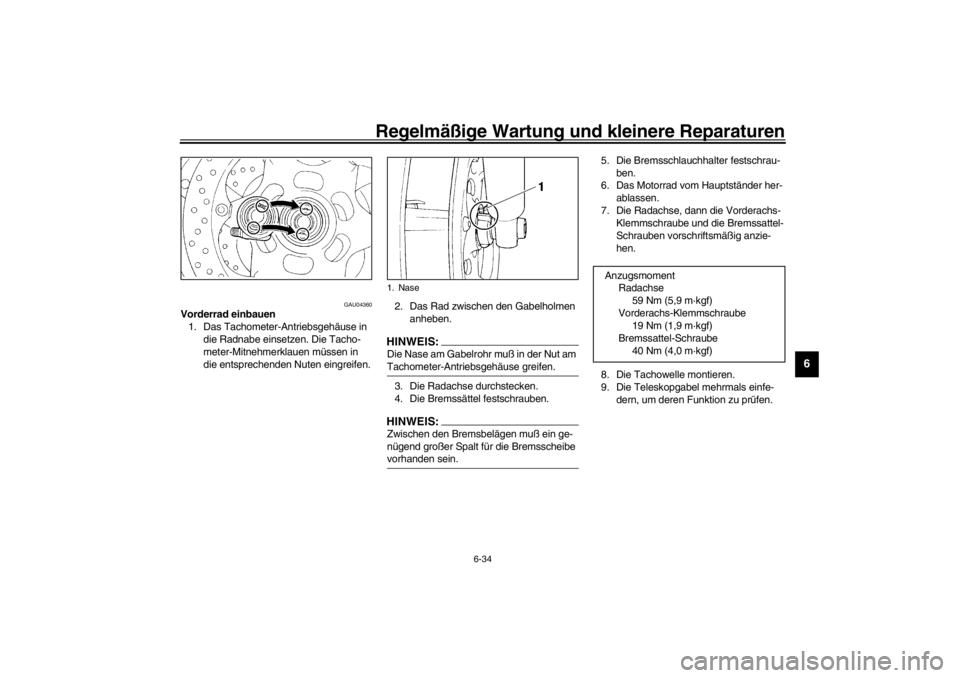

1. Nase
Anzugsmoment
Radachse
59 Nm (5,9 m·kgf)
Vorderachs-Klemmschraube
19 Nm (1,9 m·kgf)
Bremssattel-Schraube
40 Nm (4,0 m·kgf)
U4KMG7.book Page 34 Wednesday, January 16, 2002 10:45 AM
Page 78 of 102
Regelmäßige Wartung und kleinere Reparaturen
6-35
6
GAU04361
Hinterrad Hinterrad ausbauen
GW000122
WARNUNG
_
Wartungsarbeiten an den Rädern
sollten grundsätzlich von einem
YAMAHA-Händler durchgeführt
werden.
Das Fahrzeug sicher abstützen,
damit es nicht umfallen kann.
_
1. Die Achsmutter lösen und dann die
Hinterachs-Klemmschraube lockern.
2. Das Motorrad auf den Hauptständer
stellen.
3. Den Bremssattel abschrauben.
4. Die Bremsankerstrebe durch Demon-
tieren deren Splint, Mutter und
Schraube von der Bremssattelhal-
terung lösen.
5. Das Rad abstützen und dabei die
Radachse herausziehen.
6. Die Bremssattelhalterung und das
Distanzstück demontieren.
7. Das Rad zur rechten Seite hin vom
Achsantriebsgehäuse lösen und an-
schließend herausrollen.

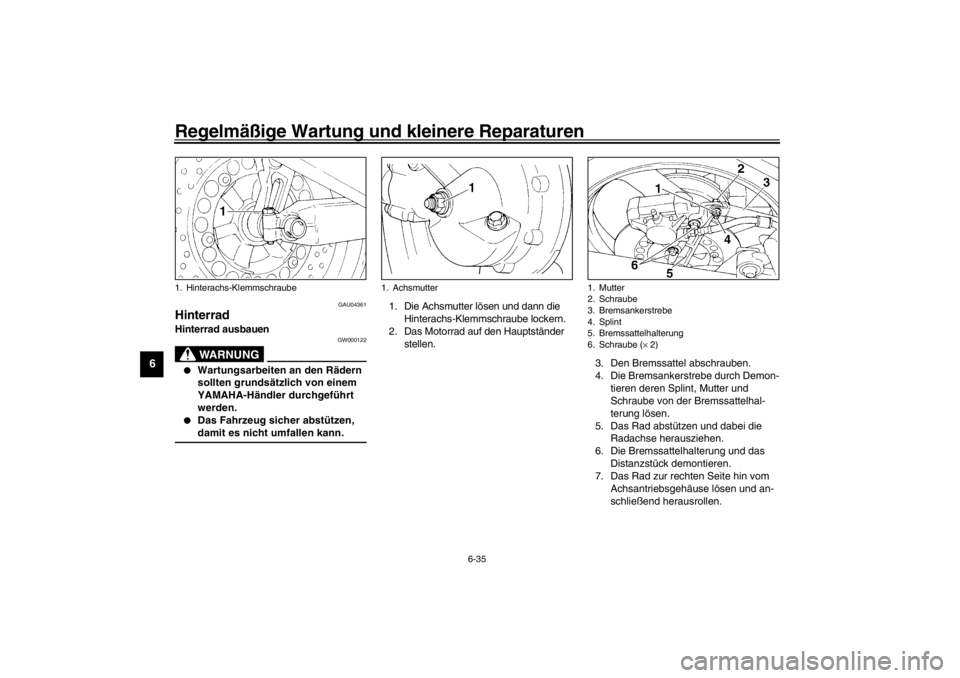

1. Hinterachs-Klemmschraube
1. Achsmutter
1. Mutter
2. Schraube
3. Bremsankerstrebe
4. Splint
5. Bremssattelhalterung
6. Schraube (× 2)
U4KMG7.book Page 35 Wednesday, January 16, 2002 10:45 AM
Page 79 of 102
Regelmäßige Wartung und kleinere Reparaturen
6-36
6
GCA00062
ACHTUNG:_ Bei ausgebautem Rad auf keinen Fall die
Bremse betätigen, da sonst die Brems-
beläge aneinandergedrückt werden. _
GAU04362

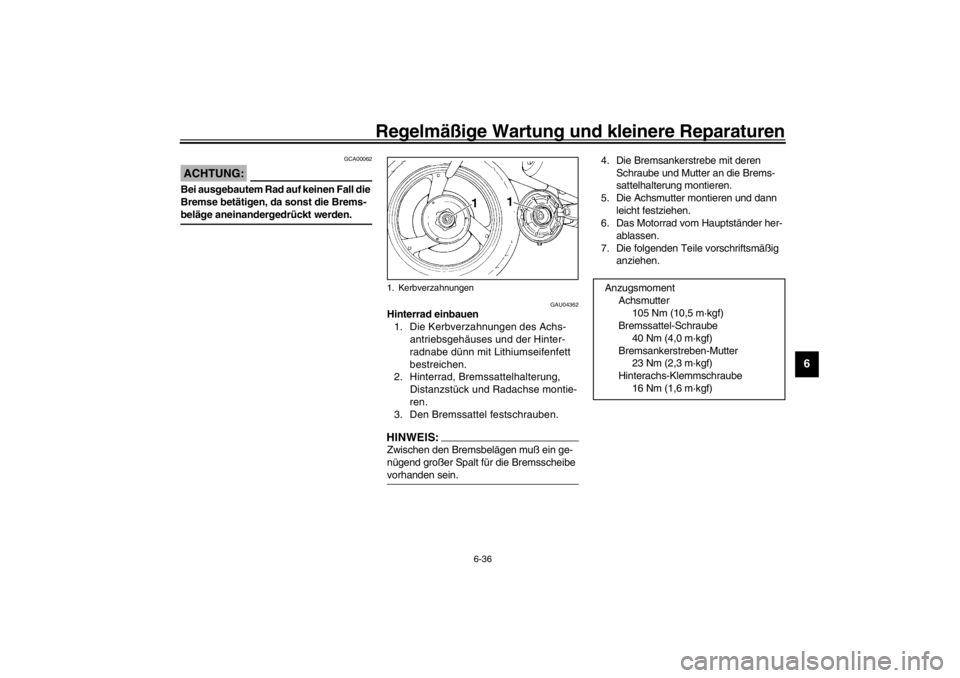

Hinterrad einbauen
1. Die Kerbverzahnungen des Achs-
antriebsgehäuses und der Hinter-
radnabe dünn mit Lithiumseifenfett
bestreichen.
2. Hinterrad, Bremssattelhalterung,
Distanzstück und Radachse montie-
ren.
3. Den Bremssattel festschrauben.HINWEIS:_ Zwischen den Bremsbelägen muß ein ge-
nügend großer Spalt für die Bremsscheibe
vorhanden sein. _
4. Die Bremsankerstrebe mit deren
Schraube und Mutter an die Brems-
sattelhalterung montieren.
5. Die Achsmutter montieren und dann
leicht festziehen.
6. Das Motorrad vom Hauptständer her-
ablassen.
7. Die folgenden Teile vorschriftsmäßig
anziehen.
1. Kerbverzahnungen
Anzugsmoment
Achsmutter
105 Nm (10,5 m·kgf)
Bremssattel-Schraube
40 Nm (4,0 m·kgf)
Bremsankerstreben-Mutter
23 Nm (2,3 m·kgf)
Hinterachs-Klemmschraube
16 Nm (1,6 m·kgf)
U4KMG7.book Page 36 Wednesday, January 16, 2002 10:45 AM
Page 80 of 102
Regelmäßige Wartung und kleinere Reparaturen
6-37
6
8. Den Bremsankerstreben-Splint mon-
tieren.
GW000124
WARNUNG
_ Stets einen neuen Splint verwenden. _
GAU01008
Fehlersuche Obwohl alle YAMAHA-Fahrzeuge vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlaßproble-
men und Leistungseinbußen führen.
Das nachfolgende Fehlersuchdiagramm
beschreibt die Vorgänge, die es Ihnen
ermöglichen, eine einfache und schnelle
Kontrolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten sollten
jedoch unbedingt von einem YAMAHA-
Händler ausgeführt werden, denn nur die-
ser bietet das Know-how, die Werkzeuge
und die Erfahrung für eine optimale War-
tung.
Ausschließlich YAMAHA-Originalersatztei-
le verwenden. Ersatzteile anderer Herstel-
ler mögen zwar so aussehen wie YAMAHA-
Teile, bieten aber nur selten die gleiche
Qualität und Lebensdauer, was erhöhte
Reparaturkosten zur Folge hat.
U4KMG7.book Page 37 Wednesday, January 16, 2002 10:45 AM
