YAMAHA XJ900S 2002 Betriebsanleitungen (in German)

Regelmäßige Wartung und kleinere Reparaturen
6-18
6
Reifenzustand
Vor jeder Fahrt die Reifen prüfen. Bei
unzureichender Profiltiefe, Nägeln oder
Glassplittern in der Lauffläche, rissigen
Flanken usw. den Reifen umgehend von
einem YAMAHA-Händler austauschen
lassen.CE-08GHINWEIS:_ Die Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechenden
Vorschriften. _
GW000079
WARNUNG
_

Übermäßig abgefahrene Reifen be-
einträchtigen die Fahrstabilität und
können zum Verlust der Fahrzeug-
kontrolle führen. Abgenutzte Reifen
unverzüglich vom YAMAHA-Händ-
ler austauschen lassen.


Den Austausch von Bauteilen an
Rädern und Bremsanlage sowie
Reifenwechsel grundsätzlich von
einem YAMAHA-Händler vorneh-
men lassen.
_
1. Reifenflanke
a. ReifenprofiltiefeMindestprofiltiefe
(vorn und hinten)1,6 mm
U4KMG7.book Page 18 Wednesday, January 16, 2002 10:45 AM

Regelmäßige Wartung und kleinere Reparaturen
6-19
6
Reifenausführung
Die Gußräder dieses Motorrads sind mit
Schlauchlos-Reifen bestückt.
GW000080
WARNUNG
_

Grundsätzlich Reifen gleichen Typs
und gleichen Herstellers für Vorder-
und Hinterrad verwenden.


Die nachfolgenden Reifen sind nach
zahlreichen Tests von der YAMAHA
MOTOR CO., LTD. freigegeben wor-
den. Bei anderen als den zugelasse-
nen Reifenkombinationen kann das
Fahrverhalten nicht garantiert wer-
den.


Die Ventilkappen fest aufschrau-
ben, da sie Luftverlust bei hohen
Geschwindigkeiten verhindern.


Die Verwendung von anderen Rei-
fenventilen und Ventileinsätzen als
den hier aufgeführten kann bei ho-
hen Geschwindigkeiten zu plötzli-
chem Luftverlust führen. Nur Origi-
nalersatzteile von YAMAHA oder
gleichwertige Teile verwenden.
_CE-10G
CE-14GGAU00684
WARNUNG
_ Dieses Motorrad ist mit Super-Hochge-
schwindigkeitsreifen ausgerüstet. Bitte
folgende Punkte beachten, um das volle
Potential des Fahrzeugs und der Reifen
nutzen zu können.

Diese Reifen nur gegen solche glei-
cher Spezifikation und gleichen
Typs austauschen. Andere Reifen
können bei hohen Geschwindigkei-
ten platzen.


Neue Reifen entwickeln erst nach
dem Einfahren der Lauffläche ihre
volle Bodenhaftung. Daher sollten
die Reifen für etwa 100 km mit nied-
rigerer Geschwindigkeit eingefah-
ren werden, bevor hohe Geschwin-
digkeiten riskiert werden können.


Hohe Geschwindigkeiten sollten nur
mit warmen Reifen gefahren wer-
den.


Den Reifenluftdruck stets der Zu-
ladung und den Fahrbedingungen
anpassen.
_
1. Reifenventil
2. Ventilstift
3. Ventilkappe mit Dichtung
Vorn:
Hersteller Dimension Typ
Metzeler120/70-17 58V
ME33
120/70-17 M/C 58V
Dunlop120/70-17 58V
K505F
120/70-17 M/C 58V
Bridgestone120/70-17 58V
G601
120/70-17 M/C 58V
Hinten:
Hersteller Dimension Typ
Metzeler150/70-17 69V
ME55A
150/70-17 M/C 69V
Dunlop150/70-17 69V
K505
150/70-17 M/C 69V
Bridgestone150/70-17 69V
G602
150/70-17 M/C 69V
Vorn und hinten
Reifenventil TR412
Ventilstift #9000A (Original)
U4KMG7.book Page 19 Wednesday, January 16, 2002 10:45 AM

Regelmäßige Wartung und kleinere Reparaturen
6-20
6
GAU03773
Räder Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit sind nur durch Beachtung
der folgenden Punkte gewährleistet.

Räder und Reifen vor jeder Fahrt
inspizieren. Die Reifen auf Risse,
Schnitte u. ä., die Felgen auf Verzug
und andere Beschädigungen prüfen.
Bei Mängeln an Reifen oder Rädern
das Motorrad vom YAMAHA-Händler
überprüfen lassen. Selbst kleinste
Reparaturen an Rädern und Reifen
nur von einer Fachwerkstatt ausfüh-
ren lassen. Felgen mit Verzug und
anderen Verformungen müssen aus-
getauscht werden.


Nach dem Austausch von Felgen
und/oder Reifen muß das Rad ausge-
wuchtet werden. Eine Reifenunwucht
beeinträchtigt die Fahrstabilität, ver-
mindert den Fahrkomfort und ver-
kürzt die Lebensdauer des Reifens.


Nach dem Reifenwechsel zunächst
mit mäßiger Geschwindigkeit fahren,
denn bevor der Reifen seine optima-
len Eigenschaften entwickeln kann,
muß seine Lauffläche vorsichtig ein-
gefahren werden.
GAU00694
Kupplungshebel-Spiel einstellen Der Kupplungshebel muß ein Spiel von
10–15 mm aufweisen. Das Kupplungs-
hebel-Spiel regelmäßig prüfen und ggf.
folgendermaßen einstellen.
1. Die Kontermutter am Kupplungshebel
lockern.
2. Zum Erhöhen des Kupplungshebel-
Spiels die Einstellschraube nach
a
drehen. Zum Verringern des Kupp-
lungshebel-Spiels die Einstellschrau-
be nach
b drehen.3. Bei korrektem Kupplungshebel-Spiel
die Kontermutter festziehen. Falls das
Kupplungshebel-Spiel nicht, wie oben
beschrieben, korrekt eingestellt wer-
den konnte, folgendermaßen weiter-
fahren.
4. Die Einstellschraube am Kupplungs-
hebel komplett nach
a drehen, um
den Seilzug zu lockern.
5. Die Kontermutter am Kurbelgehäuse
lockern.
6. Zum Erhöhen des Kupplungshebel-
Spiels die Einstellmutter nach
a
drehen. Zum Verringern des Kupp-
lungshebel-Spiels die Einstellmutter
nach
b drehen.
7. Beide Kontermuttern festziehen.1. Kontermutter
2. Einstellschraube
c. Kupplungshebel-Spiel
1. Kontermutter
2. Einstellmutter (Kupplungshebel-Spiel)
U4KMG7.book Page 20 Wednesday, January 16, 2002 10:45 AM

Regelmäßige Wartung und kleinere Reparaturen
6-21
6
GAU00712

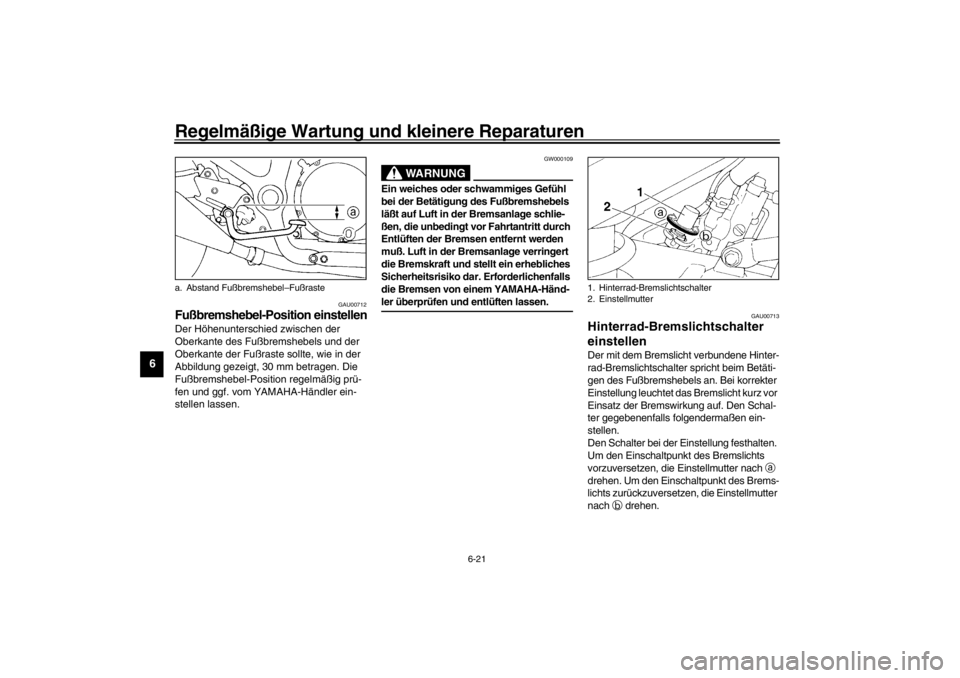

Fußbremshebel-Position einstellenDer Höhenunterschied zwischen der
Oberkante des Fußbremshebels und der
Oberkante der Fußraste sollte, wie in der
Abbildung gezeigt, 30 mm betragen. Die
Fußbremshebel-Position regelmäßig prü-
fen und ggf. vom YAMAHA-Händler ein-
stellen lassen.
GW000109
WARNUNG
_ Ein weiches oder schwammiges Gefühl
bei der Betätigung des Fußbremshebels
läßt auf Luft in der Bremsanlage schlie-
ßen, die unbedingt vor Fahrtantritt durch
Entlüften der Bremsen entfernt werden
muß. Luft in der Bremsanlage verringert
die Bremskraft und stellt ein erhebliches
Sicherheitsrisiko dar. Erforderlichenfalls
die Bremsen von einem YAMAHA-Händ-
ler überprüfen und entlüften lassen. _
GAU00713
Hinterrad-Bremslichtschalter
einstellen Der mit dem Bremslicht verbundene Hinter-
rad-Bremslichtschalter spricht beim Betäti-
gen des Fußbremshebels an. Bei korrekter
Einstellung leuchtet das Bremslicht kurz vor
Einsatz der Bremswirkung auf. Den Schal-
ter gegebenenfalls folgendermaßen ein-
stellen.
Den Schalter bei der Einstellung festhalten.
Um den Einschaltpunkt des Bremslichts
vorzuversetzen, die Einstellmutter nach
a
drehen. Um den Einschaltpunkt des Brems-
lichts zurückzuversetzen, die Einstellmutter
nach
b drehen.
a. Abstand Fußbremshebel–Fußraste
1. Hinterrad-Bremslichtschalter
2. Einstellmutter
U4KMG7.book Page 21 Wednesday, January 16, 2002 10:45 AM

Regelmäßige Wartung und kleinere Reparaturen
6-22
6
GAU01160
Bremsbeläge prüfen Der Verschleiß der Scheibenbremsbelä-
ge vorn und hinten muß in den empfohle-
nen Abständen (siehe dazu die Tabelle
“Wartungsintervalle und Schmierdienst”)
geprüft werden. Die Bremsen weisen Ver-
schleißanzeiger (Nuten) auf, die ein Prü-
fen der Bremsbeläge ohne Ausbau erlau-
ben. Wenn eine Nut fast
verschwunden
ist, die Scheibenbremsbeläge schnellst-
möglich vom YAMAHA-Händler austau-
schen lassen.
1. Verschleißanzeiger (× 3)Vorn
1. Verschleißanzeiger Hinten
U4KMG7.book Page 22 Wednesday, January 16, 2002 10:45 AM

Regelmäßige Wartung und kleinere Reparaturen
6-23
6
GAU03294
Bremsflüssigkeitsstand prüfen Bei Bremsflüssigkeitsmangel kann Luft in
die Bremsanlage eindringen und dessen
Funktion beeinträchtigen.
Vor Fahrtantritt den Flüssigkeitsstand im
Vorratsbehälter prüfen und erforderli-
chenfalls Bremsflüssigkeit nachfüllen.
Da ein niedriger Flüssigkeitsstand auf
Bremsbelagverschleiß oder Undichtigkeit
der Bremsanlage zurückzuführen sein
kann, in diesem Fall ebenfalls den Brems-
belagverschleiß und die Bremsanlage auf
Undichtigkeit prüfen.Folgende Vorsichtsmaßregeln beachten.


Beim Ablesen des Flüssigkeitsstands
muß der Vorratsbehälter des Haupt-
bremszylinders waagrecht stehen.


Nur die empfohlene Bremsflüssigkeit
verwenden. Andere Bremsflüssigkei-
ten können die Dichtungen angreifen,
Undichtigkeit verursachen und da-
durch die Bremsfunktion beeinträchti-
gen.


Ausschließlich Bremsflüssigkeit glei-
cher Marke und gleichen Typs nach-
füllen. Das Mischen verschiedener
Bremsflüssigkeiten kann chemische
Reaktionen hervorrufen, die die
Bremsfunktion beeinträchtigen.


Darauf achten, daß beim Nachfüllen
kein Wasser in den Vorratsbehälter
gelangt. Wasser setzt den Siedepunkt
der Bremsflüssigkeit erheblich herab
und kann Dampfblasenbildung verur-
sachen.


Bremsflüssigkeit greift Lack und
Kunststoff an. Deshalb vorsichtig
handhaben und verschüttete Brems-
flüssigkeit sofort abwischen.


Ein allmähliches Absinken des
Bremsflüssigkeitsstandes ist mit
zunehmendem Verschleiß der
Bremsbeläge normal; bei plötzli-
chem Absinken jedoch die Brems-
anlage vom YAMAHA-Händler über-
prüfen lassen.
1. MinimalstandVorn
1. Minimalstand
Empfohlene Bremsflüssigkeit: DOT 4Hinten
U4KMG7.book Page 23 Wednesday, January 16, 2002 10:45 AM

Regelmäßige Wartung und kleinere Reparaturen
6-24
6
GAU03976
Bremsflüssigkeit wechseln Die Bremsflüssigkeit sollte in den empfoh-
lenen Abständen (siehe dazu die Anmer-
kung unter der Tabelle “Wartungsintervalle
und Schmierdienst”) vom YAMAHA-Händ-
ler gewechselt werden. Außerdem müs-
sen folgende Teile nach der angegebenen
Zeitspanne, ggf. bei Undichtigkeit oder
anderen Schäden vom YAMAHA-Händler
ausgetauscht werden.

Dichtringe (Hauptbremszylinder und
Bremssättel): alle zwei Jahre


Bremsschläuche: alle vier Jahre
GAU02962
Bowdenzüge prüfen und schmierenDie Funktion und den Zustand sämtlicher
Seilzüge vor Fahrtantritt prüfen und die
Seilzüge sowie Seilzugnippel ggf. schmie-
ren. Den Seilzug bei Beschädigung oder
Schwergängigkeit vom YAMAHA-Händler
erneuern lassen.
GW000112
WARNUNG
_ Durch beschädigte Seilzughüllen können
Seilzüge korrodieren und in ihrer Funkti-
on eingeschränkt werden. Aus Sicher-
heitsgründen beschädigte Seilzüge un-
verzüglich erneuern. _
GAU04034
Gaszug und -drehgriff prüfen und
schmierenDie Funktion des Gasdrehgriffs sollte vor
Fahrtbeginn geprüft werden. Außerdem
muß in den empfohlenen Abständen (siehe
dazu die Tabelle “Wartungsintervalle und
Schmierdienst”) der Gaszug geschmiert
bzw. erneuert werden.
Empfohlenes Schmiermittel
Motoröl
U4KMG7.book Page 24 Wednesday, January 16, 2002 10:45 AM

Regelmäßige Wartung und kleinere Reparaturen
6-25
6
GAU03370

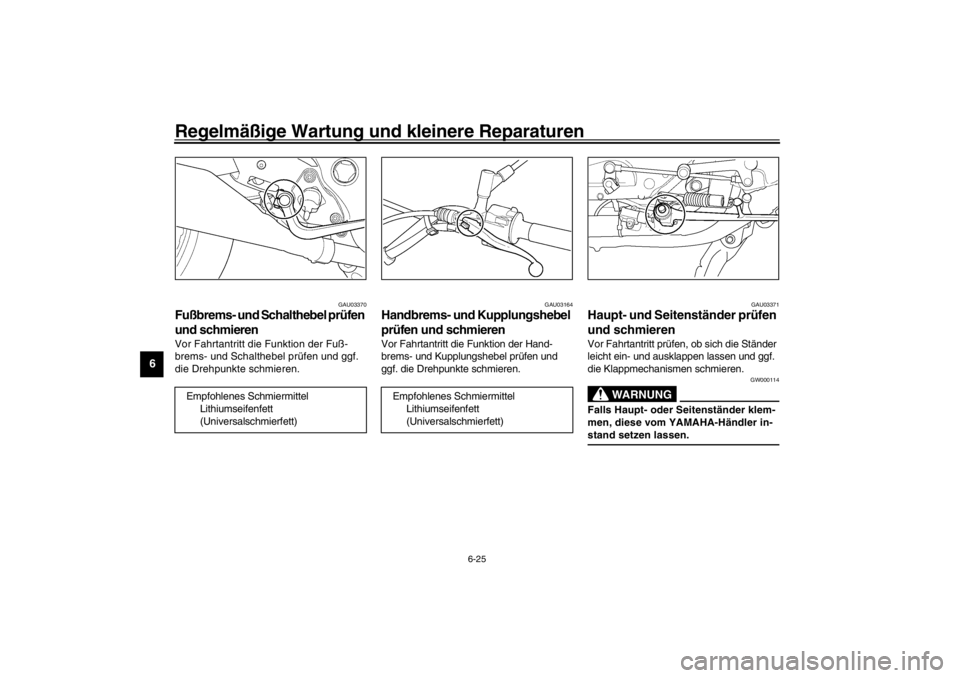

Fußbrems- und Schalthebel prüfen
und schmierenVor Fahrtantritt die Funktion der Fuß-
brems- und Schalthebel prüfen und ggf.
die Drehpunkte schmieren.
GAU03164
Handbrems- und Kupplungshebel
prüfen und schmieren Vor Fahrtantritt die Funktion der Hand-
brems- und Kupplungshebel prüfen und
ggf. die Drehpunkte schmieren.
GAU03371
Haupt- und Seitenständer prüfen
und schmieren Vor Fahrtantritt prüfen, ob sich die Ständer
leicht ein- und ausklappen lassen und ggf.
die Klappmechanismen schmieren.
GW000114
WARNUNG
_ Falls Haupt- oder Seitenständer klem-
men, diese vom YAMAHA-Händler in-
stand setzen lassen. _
Empfohlenes Schmiermittel
Lithiumseifenfett
(Universalschmierfett)
Empfohlenes Schmiermittel
Lithiumseifenfett
(Universalschmierfett)
U4KMG7.book Page 25 Wednesday, January 16, 2002 10:45 AM

Regelmäßige Wartung und kleinere Reparaturen
6-26
6
GAU04282
Schwinge schmieren Die Schwingenlager sollten in den empfoh-
lenen Abständen (siehe dazu die Tabelle
“Wartungsintervalle und Schmierdienst”)
geschmiert werden. Empfohlenes Schmiermittel
Lithiumseifenfett
(Universalschmierfett) Empfohlenes Schmiermittel
Lithiumseifenfett
U4KMG7.book Page 26 Wednesday, January 16, 2002 10:45 AM

Regelmäßige Wartung und kleinere Reparaturen
6-27
6
GAU02939
Teleskopgabel prüfen Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen (siehe dazu die Tabelle
“Wartungsintervalle und Schmierdienst”)
geprüft werden.
Sichtprüfung
GW000115
WARNUNG
_ Das Fahrzeug sicher abstützen, damit es
nicht umfallen kann. _Die Standrohre auf Riefen und andere
Beschädigungen, die Gabeldichtringe auf
Öllecks prüfen.Funktionsprüfung

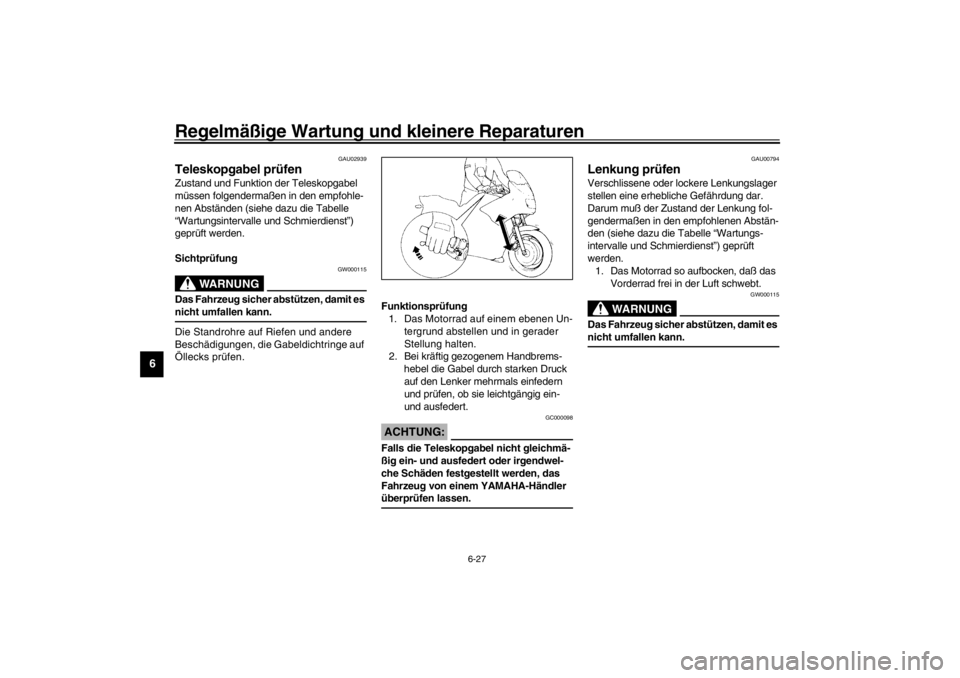

1. Das Motorrad auf einem ebenen Un-
tergrund abstellen und in gerader
Stellung halten.
2. Bei kräftig gezogenem Handbrems-
hebel die Gabel durch starken Druck
auf den Lenker mehrmals einfedern
und prüfen, ob sie leichtgängig ein-
und ausfedert.
GC000098
ACHTUNG:_ Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einem YAMAHA-Händler
überprüfen lassen. _
GAU00794
Lenkung prüfen Verschlissene oder lockere Lenkungslager
stellen eine erhebliche Gefährdung dar.
Darum muß der Zustand der Lenkung fol-
gendermaßen in den empfohlenen Abstän-
den (siehe dazu die Tabelle “Wartungs-
intervalle und Schmierdienst”) geprüft
werden.
1. Das Motorrad so aufbocken, daß das
Vorderrad frei in der Luft schwebt.
GW000115
WARNUNG
_ Das Fahrzeug sicher abstützen, damit es
nicht umfallen kann. _
U4KMG7.book Page 27 Wednesday, January 16, 2002 10:45 AM
