Regelmäßige Wartung und kleinere Reparaturen
6-38
6
GAU01297

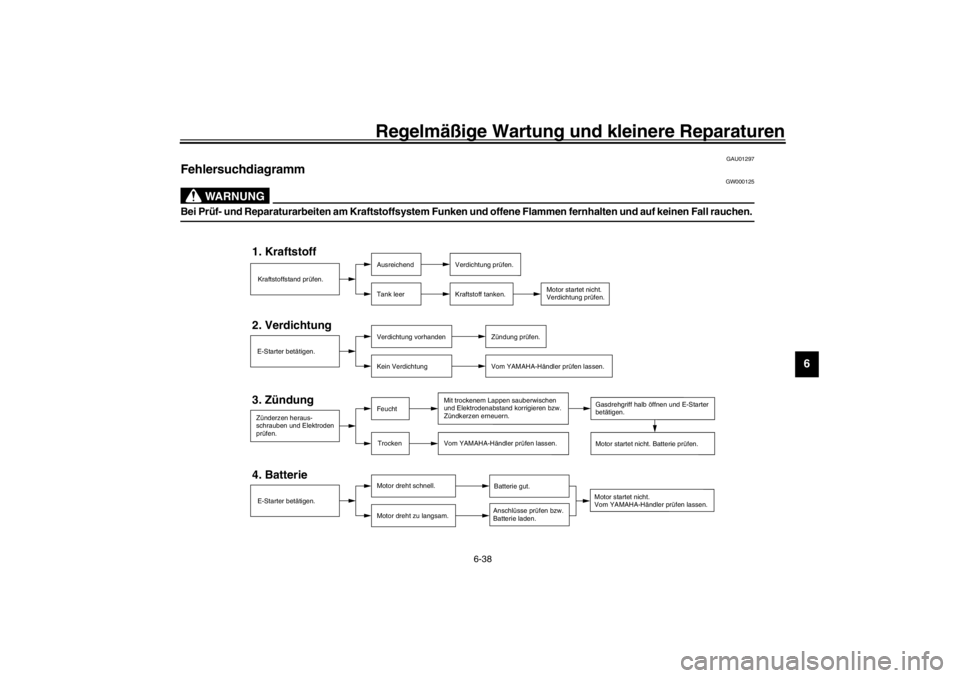

Fehlersuchdiagramm
GW000125
WARNUNG
_ Bei Prüf- und Reparaturarbeiten am Kraftstoffsystem Funken und offene Flammen fernhalten und auf keinen Fall rauchen.
Ausreichend
Tank leerVerdichtung prüfen.
Kraftstoff tanken.
2. Verdichtung
Verdichtung vorhanden
Kein VerdichtungZündung prüfen.
Vom YAMAHA-Händler prüfen lassen.
Zünderzen heraus-
schrauben und Elektroden
prüfen.
3. Zündung
Feucht
TrockenMit trockenem Lappen sauberwischen
und Elektrodenabstand korrigieren bzw.
Zündkerzen erneuern.
Vom YAMAHA-Händler prüfen lassen.
Motor startet nicht. Batterie prüfen. Gasdrehgriff halb öffnen und E-Starter
betätigen.
4. Batterie
Motor dreht schnell.
Motor dreht zu langsam.Batterie gut.
1. KraftstoffKraftstoffstand prüfen.
E-Starter betätigen.
E-Starter betätigen.
Anschlüsse prüfen bzw.
Batterie laden.
Motor startet nicht.
Verdichtung prüfen.
Motor startet nicht.
Vom YAMAHA-Händler prüfen lassen.
U4KMG7.book Page 38 Wednesday, January 16, 2002 10:45 AM

U4KMG7.book Page 39 Wednesday, January 16, 2002 10:45 AM

Pflege und Lagerung
7

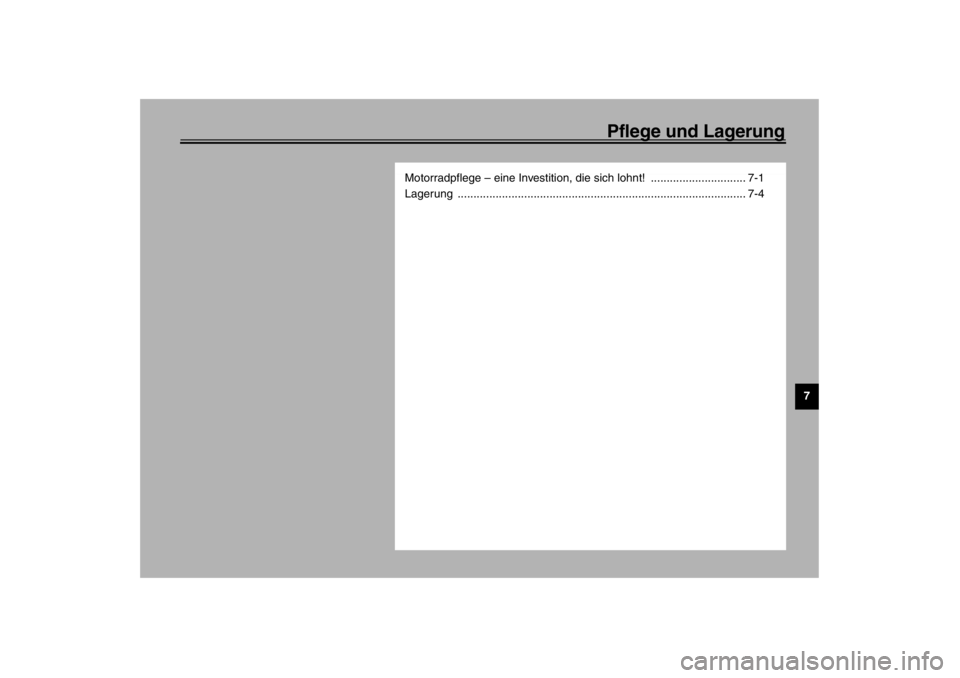

Motorradpflege – eine Investition, die sich lohnt! .............................. 7-1
Lagerung ........................................................................................... 7-4
U4KMG7.book Page 1 Wednesday, January 16, 2002 10:45 AM

7-1
7
GAU03412
7-Pflege und LagerungMotorradpflege – eine Investition,
die sich lohnt! Die “Faszination Motorrad” basiert unter an-
derem auf der sichtbaren Technik. Dies hat
aber leider auch einen Nachteil: Während
bei Automobilen beispielsweise ein korro-
dierter Auspuff unbeachtet bleibt, fallen
schon kleine Rostansätze an der Motorrad-
Auspuffanlage unangenehm auf. Gegen
Schönheitsfehler können Sie durch ge-
konnte Pflege allerdings viel tun. Außerdem
sollten Sie eines bedenken: YAMAHA kann
eine Gewährleistung nur dann überneh-
men, wenn Sie Ihr Motorrad auch ange-
messen pflegen. Denn obwohl nur hoch-
wertige Materialien verwendet werden, sind
nicht alle Bauteile absolut korrosionssicher.
Deshalb geben wir hier wichtige Hinweise,
wie Ihr Motorrad behandelt werden muß,
um dauerhaft gut in Form zu bleiben.Vorbereitung für die Wäsche
1. Die Schalldämpfer abkühlen lassen
und dann mit einer Plastiktüte so ab-
decken, daß kein Wasser eindringen
kann.
2. Sicherstellen, daß alle elektrischen
Steckverbinder – auch Zündkerzen-
stecker – und Abdeckkappen fest sit-
zen, damit dort ebenfalls keine Feuch-
tigkeit eindringen kann.
3. Auf stark verschmutzte Stellen, die
z. B. durch verkrustetes Motoröl ver-
unreinigt sind, nur dann einen Kaltrei-
niger mit dem Pinsel auftragen, wenn
keine Gummidichtungen in der Nähe
liegen. Diese könnten sonst rasch
aushärten und ihre Dichtwirkung ver-
lieren. Auch von den Radachsen sollte
Kaltreiniger ferngehalten werden.Wäsche
GCA00010
ACHTUNG:_

Moderne Reiniger, insbesondere
säurehaltige Felgenreiniger, lösen
festgebackenen Schmutz zwar sehr
gut, aber sie können bei besonders
langem Einwirken unter Umständen
die metallische Oberfläche angrei-
fen. Deshalb raten wir von Felgen-
reinigern ab. Auf keinen Fall dürfen
sie bei Drahtspeichenrädern zum
Einsatz kommen. Wenn Sie solche
Reiniger trotzdem verwenden: Nach
der empfohlenen Einwirkzeit die be-
handelten Teile unbedingt sehr gut
mit Wasser spülen, trocknen und
anschließend mit einem Korrosions-
schutz (Sprühwachs oder -öl) verse-
hen.


Starke Reiniger verhalten sich auch
aggressiv gegenüber Kunststoffen
und Gummibauteilen. Verkleidungs-
teile, Radabdeckungen, Lampenglä-
ser, Lenkergriffe usw. sollten ledig-
lich mit einem sauberen weichen
Lappen bzw. Schwamm und Wasser
behandelt werden; nach Bedarf ein
mildes Reinigungsmittel zugeben.
Bei Kratzern hochwertiges Polier-
mittel für Kunststoff verwenden.
U4KMG7.book Page 1 Wednesday, January 16, 2002 10:45 AM

Pflege und Lagerung
7-2
7


Niemals folgende Mittel bzw. einen
mit diesen Mitteln angefeuchteten
Lappen oder Schwamm benutzen:
alkalische oder stark säurehaltige
Reinigungsmittel, Lösungsmittel,
Benzin, Rostschutz- oder -entfer-
nungsmittel, Brems- oder Kühlflüs-
sigkeit, Batteriesäure.


Zum Waschen keinen Hochdruck-
Wasserstrahl verwenden. Soge-
nannte Dampfstrahler an Tankstel-
len oder Münzwaschanlagen drük-
ken häufig Feuchtigkeit in Radlager,
elektrische Steckverbindungen, In-
strumente, Armaturen, Scheinwer-
fer, Brems- und Blinkleuchten, Ent-
lüftungsöffnungen und -schläuche,
Dichtringe (an Telegabel, Schwin-
genlagern und Getriebewellen) so-
wie Bremszylinder.


Zur Behandlung der Windschutz-
scheibe (falls vorhanden): Scharfe
Reinigungsmittel können zu einer
Eintrübung der Scheibe führen, und
ein harter Schwamm kann Kratzer
verursachen. Kunststoffreiniger vor
dem ersten Einsatz am besten an
einer nicht im Blickfeld liegenden
Stelle testen, ob er Scheuerspuren
hinterläßt.
_Regelmäßige WäscheSchmutz am besten mit warmem Wasser,
einem milden Haushaltsreiniger und ei-
nem sauberen, weichen Schwamm lösen,
danach mit einem sanften Wasserstrahl
abspülen. Schwer zugängliche Stellen mit
einer Bürste reinigen. Insekten lassen
sich leicht entfernen, wenn zuvor ein nas-
ses Tuch oder Spezialmittel einige Minu-
ten die Verschmutzungen gelöst hat.Nach Einsatz im Winter, im Regen und in

Küstennähe
Nach einer Fahrt in Küstennähe, auf salz-
gestreuten Straßen und auch nach einer
Regenfahrt im Frühjahr sollten Sie Ihre
YAMAHA folgendermaßen behandeln.HINWEIS:_ Nicht nur in den Wintermonaten, wenn we-
gen Glätte gestreut wurde, sondern auch
im Frühjahr befindet sich Salz auf der Fahr-
bahn, das zusammen mit Wasser aggres-
siv auf allen Metallteilen reagiert. Auch
Meerwasser und salzhaltige Luft beschleu-
nigen Korrosion. _1. Das Motorrad abkühlen lassen und
dann kalt abspülen oder mit einer Sei-
fenlauge abwaschen.
GCA00012
ACHTUNG:_ Warmes Wasser verstärkt das aggressi-
ve Verhalten von Salz. _2. Nach dem Trocknen des Fahrzeugs
alle metallischen Oberflächen mit
Sprühöl oder -wachs konservieren.
U4KMG7.book Page 2 Wednesday, January 16, 2002 10:45 AM

Pflege und Lagerung
7-3
7
Nach der Wäsche
1. Das Motorrad mit einem Leder oder
einem saugfähigen Tuch trocken-
wischen.
2. Verchromte Bauteile aus Stahl oder
Alu mit einem handelsüblichen Chrom-
polish polieren. Dies gilt natürlich auch
für Auspuffanlagen. Insbesondere
Edelstahlauspuffanlagen können
durch Polieren von Verfärbungen
(thermisch bedingte Anlauffarben)
sowie hartnäckigen Flecken befreit
werden.
3. Alle metallischen Oberflächen müs-
sen unbedingt vor Korrosion ge-
schützt werden, auch wenn sie ver-
chromt, vernickelt, eloxiert oder auf
eine andere Art oberflächenvergütet
sind. Dies kann mit Sprühwachs
oder Sprühöl erfolgen.
4. Sollten nach der Wäsche noch
Schmutzstellen zu sehen sein, diese
mit einem weichen Tuch und Sprüh-
öl reinigen.
5. Steinschläge, Scheuerstellen und
andere kleine Lackschäden mit
Farblack ausbessern bzw. mit Klar-
lack versiegeln.
6. Lackierte Oberflächen sollten mit
einem handelsüblichen Lackkonser-
vierer geschützt werden.7. Das Motorrad vollständig trocknen
(lassen), bevor es untergestellt oder
abgedeckt wird.
GWA00031
WARNUNG
_

Wenn Wachs oder Öl auf Bremsen
oder Reifen gelangen, besteht Ge-
fahr.


Nach Bedarf Bremsscheiben und
-beläge mit Aceton oder einem
handelsüblichen Bremsenreiniger
säubern, Reifen mit Seifenlauge
abwaschen. Anschließend vor-
sichtig mit dem Motorrad losfah-
ren, eine Bremsprobe machen und
verhalten in Kurven einfahren.
_
GCA00013
ACHTUNG:_

Wachs und Öl stets sparsam auf-
tragen und jeglichen Überschuß
abwischen.


Niemals Gummi- oder Kunststoff-
teile einölen bzw. wachsen, son-
dern mit geeigneten Pflegemitteln
behandeln.


Polituren nicht zu häufig einsetzen,
denn diese enthalten Schleifmittel,
die eine dünne Schicht des Lackes
abtragen.
_HINWEIS:_ Produktempfehlungen erhalten Sie bei
Ihrem YAMAHA-Händler. _
U4KMG7.book Page 3 Wednesday, January 16, 2002 10:45 AM

Pflege und Lagerung
7-4
7
Lagerung Kurzzeitiges Abstellen
Das Motorrad sollte stets kühl und trocken
untergestellt und mit einer luftdurchlässigen
Plane abgedeckt werden, um es vor Staub
zu schützen.
GCA00014
ACHTUNG:_

Stellen Sie ein nasses Motorrad
niemals in eine unbelüftete Garage
oder decken es mit einer Plane ab,
denn dann bleibt das Wasser auf
den Bauteilen stehen, und das kann
Rostbildung zur Folge haben.


Feuchte Kellerräume sind kein ge-
eigneter Abstellplatz. Das gleiche
gilt für Stallungen (ammoniakhalti-
ge Luft ist besonders aggressiv)
und Räume, in denen aggressive
Chemikalien gelagert werden.
_
Stillegung
Möchten Sie Ihr Motorrad für mehr als zwei
Monate aus dem Verkehr ziehen, sollten
folgende Schutzvorkehrungen getroffen
werden, um Schäden und Korrosion zu ver-
hindern.
1. Eine komplette Motorradpflege, wie
zuvor beschrieben, durchführen.
2. Den Kraftstoffhahn ggf. auf “OFF” stel-
len.
3. Die Vergaser-Schwimmerkammern
durch Aufdrehen der Ablaßschrauben
entleeren, um einer Verharzung vor-
zubeugen. Das abgelassene Benzin
in den Kraftstofftank einfüllen.
4. Volltanken, um Rostbildung im Tank
vorzubeugen.
5. Zum Vermeiden von Korrosion im Mo-
tor die folgenden Schritte ausführen:a. Die Zündkerzenstecker abziehen
und dann die Zündkerzen heraus-
schrauben.
b. Je etwa einen Teelöffel Motoröl
durch die Kerzenbohrungen ein-
fließen lassen.
c. Die Zündkerzen mit aufgesteck-
tem Zündkerzenstecker an Masse
legen, um Funkenbildung zu ver-
hindern.
d. Den Motor mit dem Starter (ggf.
Kickstarter) etwa fünf Sekunden
durchdrehen lassen, damit das Öl
an Zylinder, Kolben usw. gelangt.
e. Die Zündkerzen einschrauben und
dann die Zündkerzenstecker auf-
stekken.
GWA00003
WARNUNG
_ Schritt 5. c) unbedingt beachten, um
Verletzung durch Hochspannung vorzu-
beugen. _
U4KMG7.book Page 4 Wednesday, January 16, 2002 10:45 AM

Pflege und Lagerung
7-5
7
6. Sämtliche Seilzüge sowie alle Hebel-
und Ständer-Drehpunkte ölen.
7. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschließend
das Motorrad so aufbocken, daß bei-
de Räder über dem Boden schweben.
Anderenfalls jeden Monat das Motor-
rad etwas verschieben, damit die Rei-
fen nicht ständig an derselben Stelle
aufliegen und dadurch beschädigt
werden.
8. Die Schalldämpfer abkühlen lassen
und dann mit Plastiktüten so abdek-
ken, daß keine Feuchtigkeit eindrin-
gen kann.
9. Die Batterie ausbauen, kühl und trok-
ken lagern, jeden Monat prüfen und
ggf. aufladen. Temperaturen unter
0°C und über 30°C sind zu vermei-
den. Für nähere Angaben zum Lagern
der Batterie siehe Seite 6-29.
HINWEIS:_ Anfallende Reparaturen oder Inspektion
vor der Stillegung ausführen. _
U4KMG7.book Page 5 Wednesday, January 16, 2002 10:45 AM

Technische Daten
8
Technische Daten .............................................................................. 8-1
Umrechnungstabelle ......................................................................... 8-5
U4KMG7.book Page 1 Wednesday, January 16, 2002 10:45 AM

8-1
8
GAU01038
8-Technische DatenTechnische Daten CS-01G
Modell XJ900S
Abmessungen
Gesamtlänge 2.230 mm
Gesamtbreite 750 mm
Gesamthöhe 1.300 mm
Sitzhöhe 795 mm
Radstand 1.505 mm
Bodenfreiheit 130 mm
Wendekreis-Halbmesser 3.000 mm
Leergewicht (fahrfertig,
vollgetankt)
265 kg
Motor
Bauart luftgekühlter 4-Zyl.-4-Takt-
Ottomotor, zwei obenliegende
Nockenwellen (DOHC)
Zylinderanordnung 4-Zylinder-Reihe, quer nach vorn
geneigt
Hubraum 892 cm
3
Bohrung × Hub 68,5 × 60,5 mm
Verdichtungsverhältnis 10:1
Startsystem Elektrostarter
Schmiersystem NaßsumpfschmierungMotoröl
Sorte (Viskosität)
Klassen
nach API: SE, SF oder SG
nach ACEA: G-4 oder G-5
Füllmenge
Ölwechsel ohne Filter-
wechsel 3,2 L
Ölwechsel mit Filter-
wechsel 3,4 L
Gesamtmenge
(Motor trocken) 4,4 L
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
ACHTUNG:Keine Öle verwenden, die Reibschutzmittel enthalten. Pkw-
Motoröle mit der Bezeichnung “ENERGY CONSERVING II”
enthalten oft solche Zusätze. Diese können beim Motorrad
zu Kupplungsrutschen und Leistungsminderung führen.
U4KMG7.book Page 1 Wednesday, January 16, 2002 10:45 AM
