YAMAHA XJ900S 2002 Manuale de Empleo (in Spanish)

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-6
3
SAU00118
Interruptores del manillar
SAU00120
Interruptor de ráfagas “PASS”
Pulse este interruptor para hacer ráfagas.
SAU03826
Interruptor de luces de emergencia “”
Con la llave en la posición “ON” o “”, utili-
ce este interruptor para encender las luces de
emergencia (todos los intermitentes parpadean-
do simultáneamente).Utilice las luces de emergencia en caso de emer-
gencia o para avisar a otros conductores cuando
detenga su motocicleta en un lugar en el que
pueda representar un peligro para el tráfico.
SC000006
ATENCION:_ No utilice la luz de aviso de peligro durante
un periodo de tiempo prolongado; de lo con-
trario puede descargarse la batería. _
SAU03889
Interruptor de intermitencia “/”
Para señalar un giro a la derecha pulse este inte-
rruptor a la posición “”. Para señalar un giro
a la izquierda pulse este interruptor a la posición
“”. Cuando lo suelte, el interruptor volverá
a su posición central. Para apagar los intermiten-
tes pulse el interruptor una vez éste haya regre-
sado a su posición central.
SAU00129
Interruptor de la bocina “”
Pulse este interruptor para hacer sonar la bocina.
SAU03888
Interruptor del regulador de luces
“/”
Sitúe este interruptor en “” para poner la luz
de carretera y en “” para poner la luz de
cruce.
1. Interruptor de ráfagas “PASS”
2. Interruptor de luces de emergencia “”
3. Interruptor de intermitencia “/”
4. Interruptor de la bocina “”
5. Interruptor del regulador de luces “/”
U4KMS7.book Page 6 Thursday, February 14, 2002 12:12 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-7
3
SAU03890
Interruptor de paro del motor “/”
Sitúe este interruptor en “” antes de arrancar
el motor. Sitúe este interruptor en “” para
parar el motor en caso de emergencia, por ejem-
plo si la motocicleta vuelca o se atasca el cable
del acelerador.
SAU03898
Interruptor de las luces “//”
Sitúe este interruptor en “” para encen-
der la luz de posición, la luz del cuadro de ins-
trumentos y el piloto trasero. Sitúe el interruptor
en “” para encender también el faro. Sitúe el
interruptor en “” para apagar todas las luces.
SAU00143
Interruptor de arranque “”
Pulse este interruptor para poner en marcha el
motor con el arranque eléctrico.
SC000005
ATENCION:_ Véanse las instrucciones de arranque en la
página 5-1 antes de arrancar el motor. _
SAU00152
Maneta de embrague La maneta de embrague está situada en el puño
izquierdo del manillar. Para desembragar tire de
la maneta hacia el puño del manillar. Para em-
bragar suelte la maneta. Para que el embrague
funcione con suavidad debe tirar de la maneta
rápidamente y soltarla lentamente.
La maneta de embrague está dotada de un inte-
rruptor de embrague que forma parte del sistema
de corte del circuito de encendido. (Véase en la
página 3-16 una explicación del sistema de cor-
te del circuito de encendido.)
1. Interruptor de paro del motor “/”
2. Interruptor de las luces “//”
3. Interruptor de arranque “”
1. Maneta de embrague
U4KMS7.book Page 7 Thursday, February 14, 2002 12:12 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-8
3
SAU00157
Pedal de cambio El pedal de cambio está situado al lado izquier-
do del motor y se utiliza en combinación con la
maneta de embrague para cambiar las marchas
de la transmisión de 5 velocidades y engrane
constante de la que está dotada esta motocicleta.
SAU00160
Maneta de freno La maneta de freno está situada en el puño dere-
cho del manillar. Para aplicar el freno delantero
tire de la maneta hacia el puño del manillar.
La maneta de freno dispone de una tuerca de
ajuste de posición. Para ajustar la distancia entre
la maneta de freno y el puño del manillar, gire la
tuerca con la maneta alejada del puño del mani-
llar. Verifique que la marca “” de la tuerca
de ajuste quede alineada con la marca “” de
la maneta de freno.
SAU00162
Pedal de freno El pedal de freno está situado en el lado derecho
de la motocicleta. Para aplicar el freno trasero
pise el pedal.
1. Pedal de cambio
1. Maneta de freno
2. Tuerca de ajuste de la posición de la maneta
de freno
3. Marcas correctamente alineadas
a. Margen de ajuste (suspensión trasera)
1. Pedal de freno
U4KMS7.book Page 8 Thursday, February 14, 2002 12:12 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-9
3
SAU02935

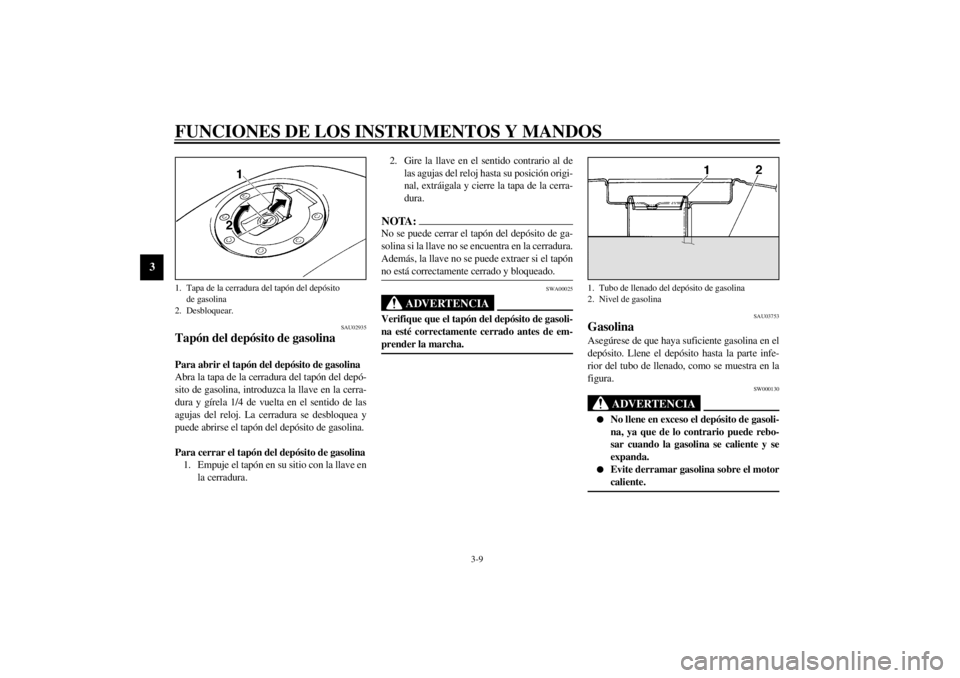

Tapón del depósito de gasolina Para abrir el tapón del depósito de gasolina
Abra la tapa de la cerradura del tapón del depó-
sito de gasolina, introduzca la llave en la cerra-
dura y gírela 1/4 de vuelta en el sentido de las
agujas del reloj. La cerradura se desbloquea y
puede abrirse el tapón del depósito de gasolina.
Para cerrar el tapón del depósito de gasolina
1. Empuje el tapón en su sitio con la llave en
la cerradura.2. Gire la llave en el sentido contrario al de
las agujas del reloj hasta su posición origi-
nal, extráigala y cierre la tapa de la cerra-
dura.
NOTA:_ No se puede cerrar el tapón del depósito de ga-
solina si la llave no se encuentra en la cerradura.
Además, la llave no se puede extraer si el tapón
no está correctamente cerrado y bloqueado. _
SWA00025
ADVERTENCIA
_ Verifique que el tapón del depósito de gasoli-
na esté correctamente cerrado antes de em-
prender la marcha. _
SAU03753
Gasolina Asegúrese de que haya suficiente gasolina en el
depósito. Llene el depósito hasta la parte infe-
rior del tubo de llenado, como se muestra en la
figura.
SW000130
ADVERTENCIA
_

No llene en exceso el depósito de gasoli-
na, ya que de lo contrario puede rebo-
sar cuando la gasolina se caliente y se
expanda.


Evite derramar gasolina sobre el motor
caliente.
_
1. Tapa de la cerradura del tapón del depósito
de gasolina
2. Desbloquear.
1. Tubo de llenado del depósito de gasolina
2. Nivel de gasolina
U4KMS7.book Page 9 Thursday, February 14, 2002 12:12 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-10
3
SAU00186
ATENCION:_

Elimine inmediatamente la gasolina de-
rramada con un trapo limpio, seco y
suave, ya que la gasolina puede dañar
las superficies pintadas o las piezas de
plástico.


Sólo Alemania: Siempre que sea necesa-
rio sustituirlo, utilice un tapón del depó-
sito de gasolina del mismo diseño
especial que el original.
_
SAU04284SCA00104
ATENCION:_ Utilice únicamente gasolina sin plomo. El uso
de gasolina con plomo provocará graves ave-
rías en piezas internas del motor tales como
las válvulas, los aros de pistón, así como el sis-
tema de escape. _El motor Yamaha está diseñado para funcionar
con gasolina normal sin plomo de 91 octanos o
superior. Si se producen detonaciones (o auto-
encendido), utilice gasolina de otra marca o sú-
per sin plomo. El uso de gasolina sin plomo
prolonga la vida útil de las bujías y reduce los
costes de mantenimiento. Combustible recomendado:
ÚNICAMENTE GASOLINA
NORMAL SIN PLOMO
Capacidad del depósito de gasolina:
Cantidad total:
24 L
Reserva:
5 L
U4KMS7.book Page 10 Thursday, February 14, 2002 12:12 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-11
3
SAU00196
Tubo respiradero del depósito de
gasolina (sólo Alemania) Antes de utilizar la motocicleta:

Compruebe la conexión del tubo respira-
dero del depósito de gasolina.


Compruebe si el tubo respiradero del de-
pósito de gasolina presenta fisuras o daños
y, si es así, cámbielo.


Verifique que el extremo del tubo respira-
dero del depósito de gasolina no esté obs-
truido y límpielo según sea necesario.
SAU03839
Palanca del estárter (estrangulador)
“” Para arrancar un motor en frío es necesaria una
mezcla más rica de aire-gasolina; el estárter (es-
trangulador) la suministra.
Mueva la palanca en dirección
a para accionar
el estárter (estrangulador).
Mueva la palanca en dirección
b para desacti-
var el estárter (estrangulador).
SAU02925
Asiento Para desmontar el asiento
Introduzca la llave en la cerradura del asiento,
gírela en el sentido contrario al de las agujas del
reloj y desmonte el asiento.

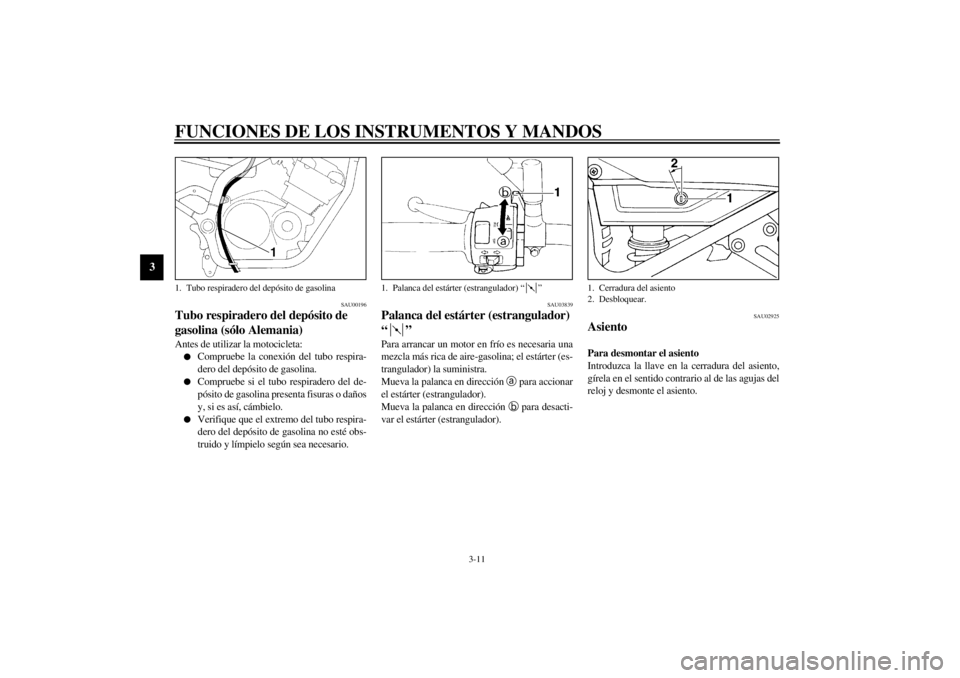

1. Tubo respiradero del depósito de gasolina
1. Palanca del estárter (estrangulador) “”
1. Cerradura del asiento
2. Desbloquear.
U4KMS7.book Page 11 Thursday, February 14, 2002 12:12 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-12
3
Para montar el asiento
Introduzca los salientes de la parte delantera del
asiento en el soporte de éste, empuje hacia abajo
la parte trasera del asiento para encajarlo en su
sitio y extraiga la llave.NOTA:_ Verifique que el asiento esté bien sujeto antes de
utilizar la motocicleta. _
SAU00263
Portacascos El portacascos está situado debajo del asiento.
Para sujetar un casco en el portacascos
1. Desmonte el asiento. (Véanse en la página
3-11 las instrucciones para desmontar y
montar los asientos.)
2. Sujete el casco al portacascos y monte fir-
memente el asiento.
SW000030
ADVERTENCIA
_ No conduzca nunca con un casco sujeto al
portacascos, ya que el casco puede golpear
objetos provocando la pérdida del control y
un posible accidente. _Para soltar el casco del portacascos
Desmonte el asiento, extraiga el casco del porta-
cascos y monte el asiento.

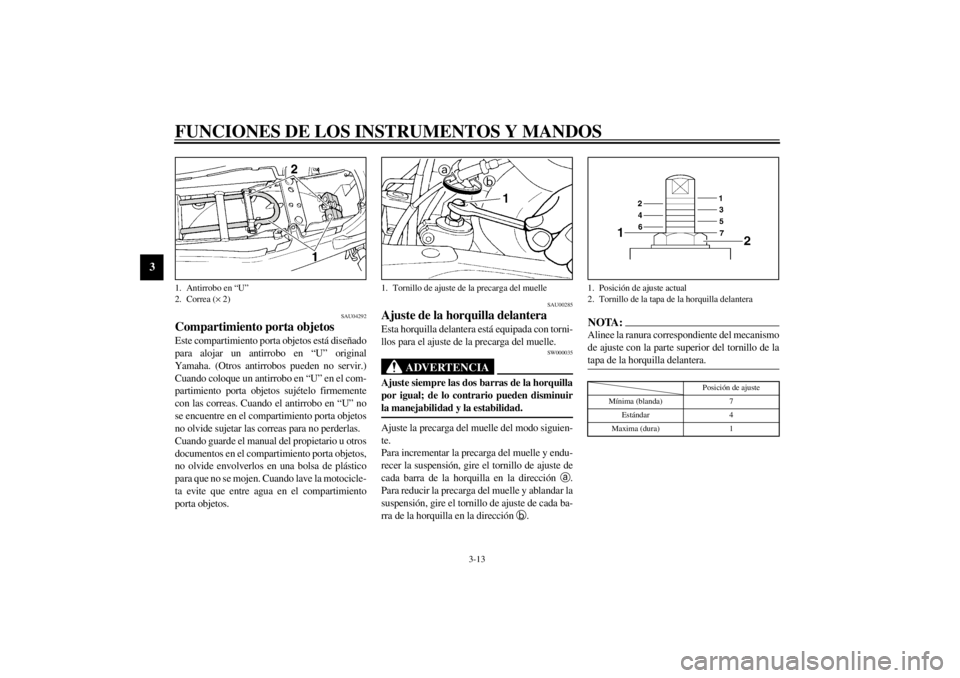

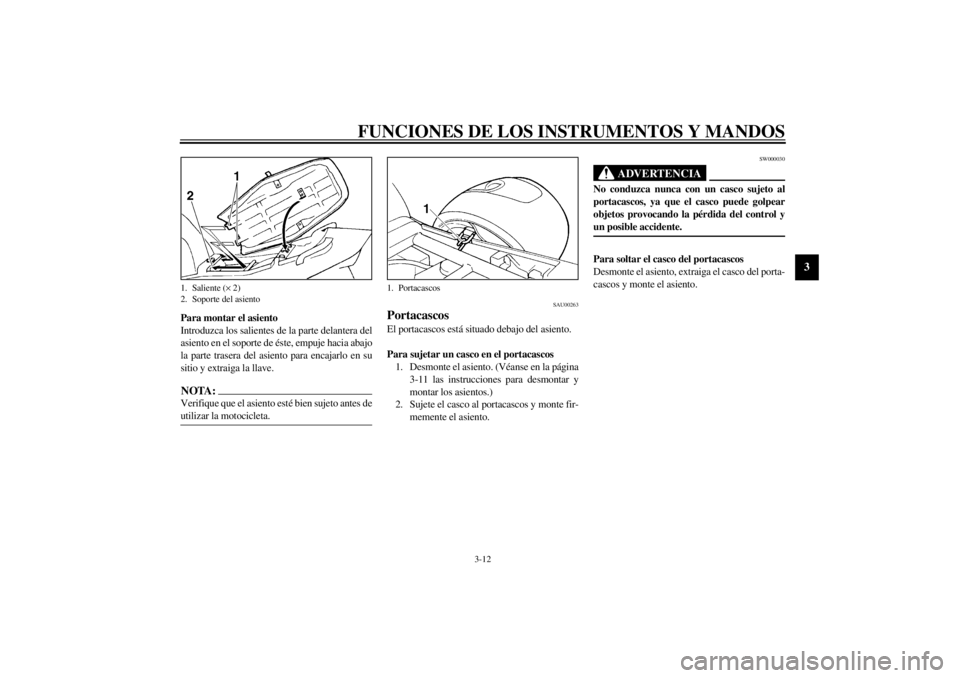

1. Saliente (× 2)
2. Soporte del asiento
1. Portacascos
U4KMS7.book Page 12 Thursday, February 14, 2002 12:12 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-13
3
SAU04292
Compartimiento porta objetos Este compartimiento porta objetos está diseñado
para alojar un antirrobo en “U” original
Yamaha. (Otros antirrobos pueden no servir.)
Cuando coloque un antirrobo en “U” en el com-
partimiento porta objetos sujételo firmemente
con las correas. Cuando el antirrobo en “U” no
se encuentre en el compartimiento porta objetos
no olvide sujetar las correas para no perderlas.
Cuando guarde el manual del propietario u otros
documentos en el compartimiento porta objetos,
no olvide envolverlos en una bolsa de plástico
para que no se mojen. Cuando lave la motocicle-
ta evite que entre agua en el compartimiento
porta objetos.
SAU00285
Ajuste de la horquilla delantera Esta horquilla delantera está equipada con torni-
llos para el ajuste de la precarga del muelle.
SW000035
ADVERTENCIA
_ Ajuste siempre las dos barras de la horquilla
por igual; de lo contrario pueden disminuir
la manejabilidad y la estabilidad. _Ajuste la precarga del muelle del modo siguien-
te.
Para incrementar la precarga del muelle y endu-
recer la suspensión, gire el tornillo de ajuste de
cada barra de la horquilla en la dirección
a.
Para reducir la precarga del muelle y ablandar la
suspensión, gire el tornillo de ajuste de cada ba-
rra de la horquilla en la dirección
b.
NOTA:_ Alinee la ranura correspondiente del mecanismo
de ajuste con la parte superior del tornillo de la
tapa de la horquilla delantera. _CI-10S

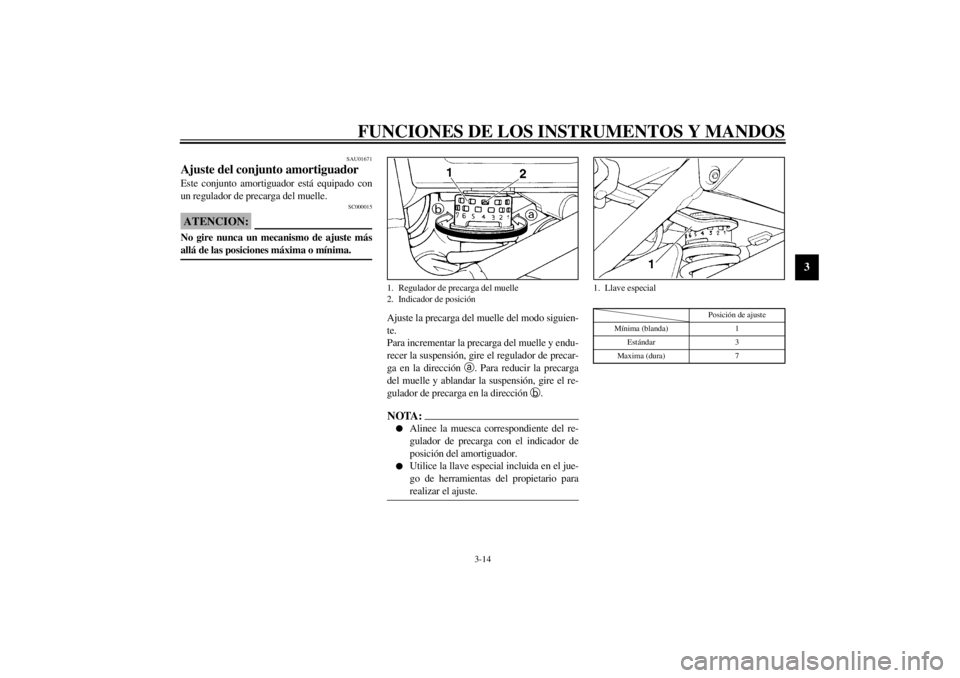

1. Antirrobo en “U”
2. Correa (× 2)

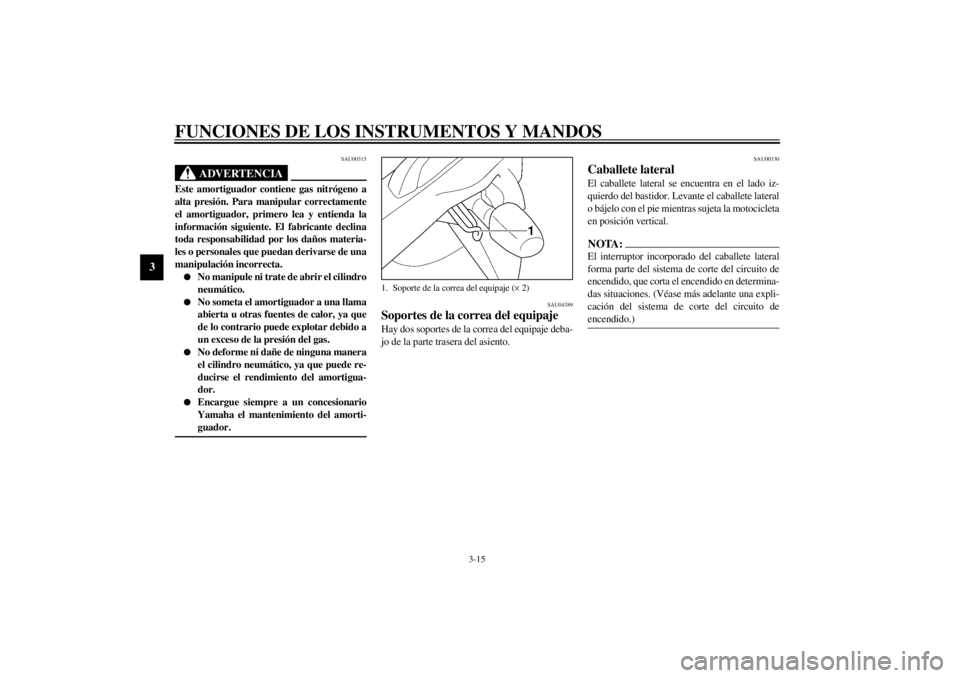

1. Tornillo de ajuste de la precarga del muelle
1. Posición de ajuste actual
2. Tornillo de la tapa de la horquilla delantera
Posición de ajuste
Mínima (blanda) 7
Estándar 4
Maxima (dura) 1
U4KMS7.book Page 13 Thursday, February 14, 2002 12:12 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-14
3
SAU01671
Ajuste del conjunto amortiguador Este conjunto amortiguador está equipado con
un regulador de precarga del muelle.
SC000015
ATENCION:_ No gire nunca un mecanismo de ajuste más
allá de las posiciones máxima o mínima. _
Ajuste la precarga del muelle del modo siguien-
te.
Para incrementar la precarga del muelle y endu-
recer la suspensión, gire el regulador de precar-
ga en la dirección
a. Para reducir la precarga
del muelle y ablandar la suspensión, gire el re-
gulador de precarga en la dirección
b.NOTA:_

Alinee la muesca correspondiente del re-
gulador de precarga con el indicador de
posición del amortiguador.


Utilice la llave especial incluida en el jue-
go de herramientas del propietario para
realizar el ajuste.
_
CI-10S
1. Regulador de precarga del muelle
2. Indicador de posición
1. Llave especial
Posición de ajuste
Mínima (blanda) 1
Estándar 3
Maxima (dura) 7
U4KMS7.book Page 14 Thursday, February 14, 2002 12:12 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-15
3
SAU00315
ADVERTENCIA
_ Este amortiguador contiene gas nitrógeno a
alta presión. Para manipular correctamente
el amortiguador, primero lea y entienda la
información siguiente. El fabricante declina
toda responsabilidad por los daños materia-
les o personales que puedan derivarse de una
manipulación incorrecta.

No manipule ni trate de abrir el cilindro
neumático.


No someta el amortiguador a una llama
abierta u otras fuentes de calor, ya que
de lo contrario puede explotar debido a
un exceso de la presión del gas.


No deforme ni dañe de ninguna manera
el cilindro neumático, ya que puede re-
ducirse el rendimiento del amortigua-
dor.


Encargue siempre a un concesionario
Yamaha el mantenimiento del amorti-
guador.
_
SAU04389
Soportes de la correa del equipaje Hay dos soportes de la correa del equipaje deba-
jo de la parte trasera del asiento.
SAU00330
Caballete lateral El caballete lateral se encuentra en el lado iz-
quierdo del bastidor. Levante el caballete lateral
o bájelo con el pie mientras sujeta la motocicleta
en posición vertical.NOTA:_ El interruptor incorporado del caballete lateral
forma parte del sistema de corte del circuito de
encendido, que corta el encendido en determina-
das situaciones. (Véase más adelante una expli-
cación del sistema de corte del circuito de
encendido.) _
1. Soporte de la correa del equipaje (× 2)
U4KMS7.book Page 15 Thursday, February 14, 2002 12:12 PM
