YAMAHA XJR 1300 2001 Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-8
6
3. Aguarde alguns minutos até que o
óleo assente e verifique o nível do
óleo através da janela de verificação
situada no lado inferior direito do
cárter.NOTA:_ O óleo do motor deverá situar-se entre as
marcas de nível máximo e mínimo. _4. Caso o óleo do motor se situe abaixo
da marca de nível mínimo, adicione
óleo suficiente do tipo recomendado
para corrigir o nível.Mudança do óleo do motor (com ou sem
substituição do elemento do filtro de
óleo)
1. Coloque o motor em funcionamento,
deixe-o aquecer durante alguns minu-
tos e desligue-o.
2. Coloque um tabuleiro de recolha do
óleo por baixo do motor para recolher
o óleo usado.
3. Retire a tampa de enchimento de óleo
e a cavilha de drenagem para drenar
o óleo do cárter.
NOTA:_ Ignore os passos 4–8 se não desejar subs-
tituir o elemento do filtro de óleo. _4. Retire o parafuso de drenagem do
elemento do filtro de óleo para drenar
o óleo do elemento.
5. Retire a cobertura do elemento do fil-
tro de óleo retirando a respectiva
cavilha.
1. Janela de verificação do nível de óleo do
motor
2. Marca do nível máximo
3. Marca do nível mínimo
1. Cavilha de drenagem do óleo do motor
1. Parafuso de drenagem do elemento do filtro
de óleo
2. Cavilha
3. Cobertura do elemento do filtro de óleo
P_5ea.book Page 8 Wednesday, November 22, 2000 4:30 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-9
6
6. Retire e substitua o elemento do filtro
de óleo e o anel de vedação em O.7. Instale a cobertura do elemento do fil-
tro de óleo alinhando o prolongamen-
to da cobertura com a fenda no cárter
e instalando depois a cavilha e aper-
tando-a em conformidade com o biná-
rio especificado.
NOTA:_ Certifique-se de que o anel de vedação em
O está bem encaixado. _
8. Instale o parafuso de drenagem do
elemento do filtro de óleo e aperte-o
em conformidade com o binário espe-
cificado.
9. Instale a cavilha de drenagem de óleo
do motor e aperte-a com o binário es-
pecificado.
10. Adicione a quantidade especificada
de óleo do motor recomendado e ins-
tale e aperte a tampa de enchimento
de óleo.
1. Elemento do filtro de óleo
2. Anel de vedação em O (´ 2)
1. Prolongamento
2. Fenda
Binário de aperto:
Cavilha da cobertura do elemento do
filtro de óleo:
15 Nm (1,5 m·kg)
Binário de aperto:
Parafuso de drenagem do elemento
do filtro de óleo:
7 Nm (0,7 m·kg)
Binário de aperto:
Cavilha de drenagem do óleo do
motor:
43 Nm (4,3 m·kg)
P_5ea.book Page 9 Wednesday, November 22, 2000 4:30 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-10
6
PC000066
PRECAUÇÃO:_ l
Para evitar o patinar da embraia-
gem (uma vez que o óleo do motor
também lubrifica a embraiagem),
não misture quaisquer aditivos quí-
micos com o óleo.
l
Certifique-se de que não entra ne-
nhum material estranho no cárter.
_11. Coloque o motor em funcionamento e
deixe-o em ralenti durante alguns mi-
nutos enquanto verifica se existem fu-
gas de óleo. Caso haja uma fuga de
óleo, desligue imediatamente o motor
e procure a causa.
NOTA:_ Depois de ligar o motor, a luz de advertên-
cia do nível de óleo do motor deverá desli-
gar-se se o nível de óleo for suficiente. _
PC000067
PRECAUÇÃO:_ Se a luz de advertência do nível de óleo
tremeluzir ou permanecer acesa, desli-
gue imediatamente o motor e solicite a
um concessionário Yamaha que verifi-
que o veículo. _12. Desligue o motor, verifique o nível do
óleo e, se necessário, corrija-o. Óleo do motor recomendado:
Consulte a página 8-1.
Quantidade de óleo:
Sem substituição do elemento do
filtro de óleo:
3,0 L
Com substituição do elemento do
filtro de óleo:
3,35 L
Quantidade total (motor seco):
4,2 L
P_5ea.book Page 10 Wednesday, November 22, 2000 4:30 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-11
6
PAU01755
Limpeza do elemento do filtro de
ar O elemento do filtro de ar deve ser limpo
nos intervalos especificados na tabela de
lubrificação e manutenção periódica. Limpe
o elemento do filtro de ar mais frequente-
mente se conduzir o veículo em áreas in-
vulgarmente húmidas ou poeirentas.
1. Retire o assento. (Consulte a página
3-11 para obter instruções relativas
aos procedimentos de remoção e ins-
talação do assento.)
2. Retire o painel A. (Consulte a página
6-5 para obter instruções relativas aos
procedimentos de remoção e instala-
ção do painel.)

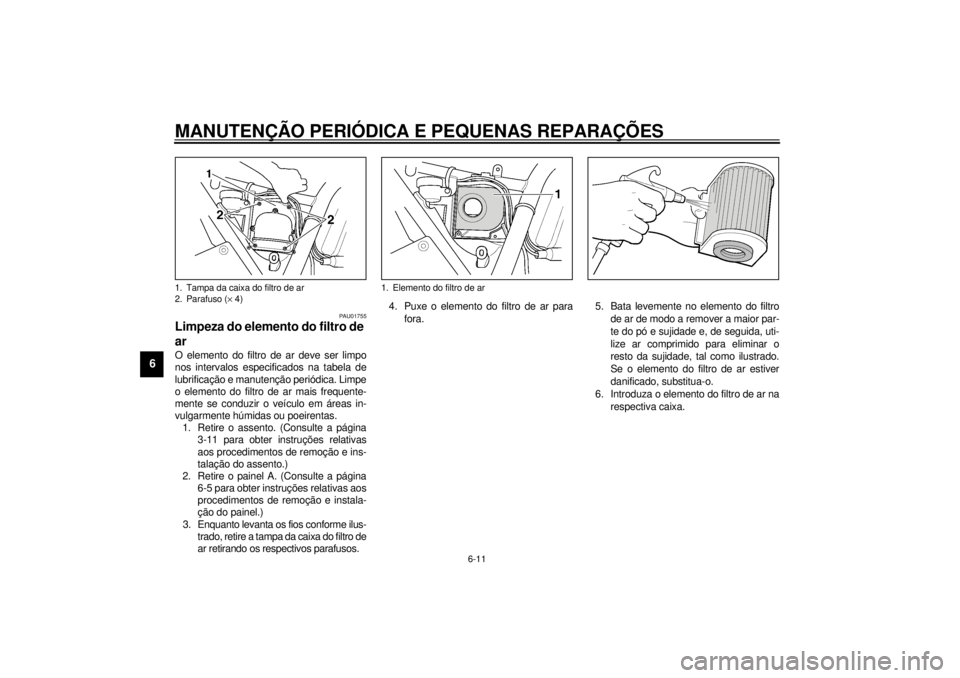

3. Enquanto levanta os fios conforme ilus-
trado, retire a tampa da caixa do filtro de
ar retirando os respectivos parafusos.4. Puxe o elemento do filtro de ar para
fora.5. Bata levemente no elemento do filtro
de ar de modo a remover a maior par-
te do pó e sujidade e, de seguida, uti-
lize ar comprimido para eliminar o
resto da sujidade, tal como ilustrado.
Se o elemento do filtro de ar estiver
danificado, substitua-o.
6. Introduza o elemento do filtro de ar na
respectiva caixa.1. Tampa da caixa do filtro de ar
2. Parafuso (´ 4)
1. Elemento do filtro de ar
P_5ea.book Page 11 Wednesday, November 22, 2000 4:30 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-12
6
PC000082
PRECAUÇÃO:_ l
Certifique-se de que o elemento do
filtro de ar está devidamente fixo na
caixa do filtro de ar.
l
O motor nunca deve ser colocado
em funcionamento sem o elemento
do filtro de ar instalado, caso con-
trário o(s) pistão(ões) e/ou cilin-
dro(s) poderão desgastar-se
demasiado.
_7. Enquanto levanta os fios conforme
ilustrado, instale a tampa da caixa do
filtro de ar instalando os respectivos
parafusos.
8. Instale o painel.
PAU00630
Ajuste dos carburadores Os carburadores são peças importantes do
motor e exigem um ajuste muito sofistica-
do. Deste modo, muitos dos ajustes refe-
rentes aos carburadores deverão ser
realizados por um concessionário da
Yamaha, quepossui os conhecimentos e
experiência profissional necessários. Con-
tudo, o ajuste descrito na secção que se
segue, pode ser realizado pelo proprietário
como parte da manutenção de rotina.
PC000095
PRECAUÇÃO:_ Os caburadores foram afinados e consi-
deravelmente testados na fábrica da
Yamaha. A alteração destes pontos de
afinação sem conhecimentos técnicos
suficientes pode resultar num fraco de-
sempenho ou em danos no motor. _
P_5ea.book Page 12 Wednesday, November 22, 2000 4:30 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-13
6
PAU00632
Ajuste da velocidade de ralenti
do motor A velocidade de ralenti do motor deverá ser
verificada e, caso necessário, ajustada
como se segue, nos intervalos especifica-
dos na tabela de lubrificação e manutenção
periódica.
1. Coloque o motor em funcionamento e
deixe que aqueça durante alguns mi-
nutos a 1.000–2.000 rpm, embalando-
o ocasionalmente a 4.000–5.000 rpm.NOTA:_ O motor está quente quando responde ra-
pidamente ao acelerador. _
2. Verifique a velocidade de ralenti do
motor e, caso necessário, regule-a em
conformidade com as especificações
rodando o parafuso de paragem do
acelerador. Para aumentar a velocida-
de de ralenti do motor, rode o parafu-
so na direcção
a. Para reduzir a
velocidade de ralenti do motor, rode o
parafuso na direcção
b.NOTA:_ Se a velocidade de ralenti do motor não pu-
der ser obtida tal como descrito anterior-
mente, solicite a um concessionário
Yamaha que faça o respectivo ajuste. _
PAU00635
Ajuste da folga do cabo do
acelerador A folga do cabo do acelerador deverá medir
3–5 mm no punho do acelerador. Verifique
periodicamente a folga do cabo do acelera-
dor e, se necessário, solicite a um conces-
sionário Yamaha que a ajuste.

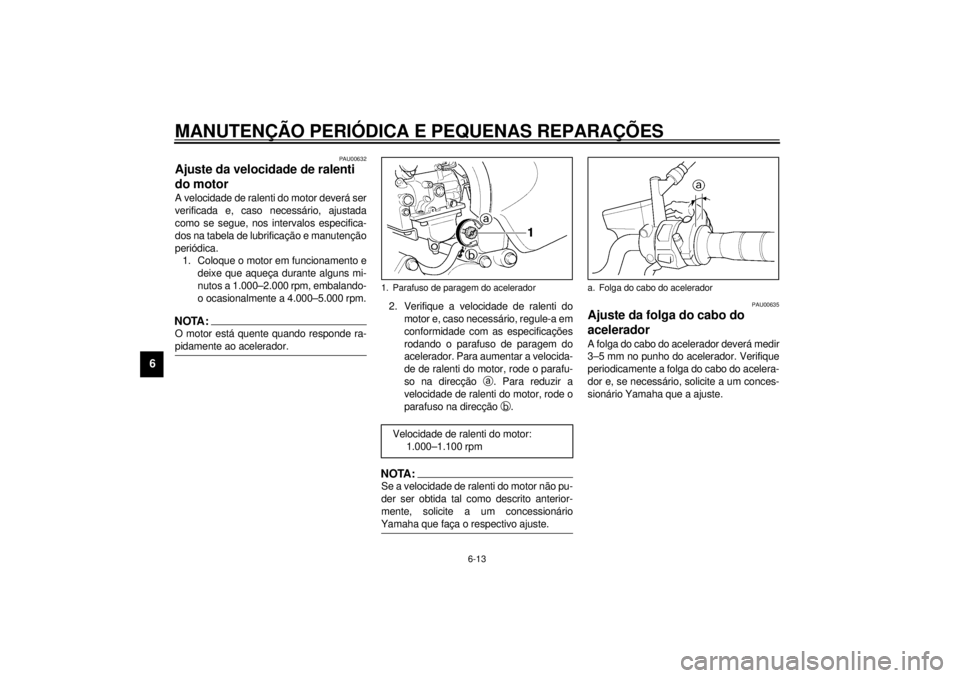

1. Parafuso de paragem do acelerador
Velocidade de ralenti do motor:
1.000–1.100 rpm
a. Folga do cabo do acelerador
P_5ea.book Page 13 Wednesday, November 22, 2000 4:30 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-14
6
PAU00637
Ajuste da folga das válvulas A folga das válvulas muda com a utilização,
resultando numa mistura inadequada de ar/
combustível e/ou ruído no motor. Para evitar
que isto ocorra, a folga das válvulas deverá
ser regulada por um concessionário
Yamaha nos intervalos especificados na ta-
bela de lubrificação e manutenção periódica.
PAU00658
Pneus Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu motoci-
clo, tenha atenção aos seguintes pontos
relativos aos pneus especificados.
Pressão de ar do pneu
A pressão de ar do pneu deverá ser verifi-
cada e, se necessário, ajustada antes de
cada viagem.
PW000082
AV I S O
_ l
A pressão de ar do pneu deve ser
verificada e ajustada com os pneus
frios (isto é, quando a temperatura
dos pneus é igual à temperatura
ambiente).
l
A pressão de ar do pneu tem de ser
ajustada de acordo com a velocida-
de de condução e o peso total do
condutor, passageiro, carga e
acessórios aprovados para este
modelo.
_
CE-01P
CE-07P
Pressão de ar do pneu
(medida con os pneus frios)
Carga* Dianteiro Traseiro
Até 90 kg250 kPa
(2,50 kg/cm
2,
2,50 bar)250 kPa
(2,50 kg/cm
2,
2,50 bar)
90 kg–máximo250 kPa
(2,50 kg/cm
2,
2,50 bar)290 kPa
(2,90 kg/cm
2,
2,90 bar)
Condução a alta
velocidade250 kPa
(2,50 kg/cm
2,
2,50 bar)290 kPa
(2,90 kg/cm
2,
2,90 bar)
Carga máximo* 207 kg
* Peso total do condutor, do passageiro, da carga e
acessórios
P_5ea.book Page 14 Wednesday, November 22, 2000 4:30 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-15
6
PWA00012
AV I S O
_ Uma vez que a carga tem um enorme im-
pacto nas características de manobra,
travagem, desempenho e segurança do
seu motociclo, deverá manter em mente
as seguintes precauções. l
NUNCA SOBRECARREGUE O MO-
TOCICLO! A utilização de um moto-
ciclo com excesso de carga pode
resultar em danos nos pneus, per-
da de controlo ou graves ferimen-
tos. Certifique-se de que o peso
total do condutor, passageiro, car-
ga e acessórios não excede a carga
máxima especificada para o
veículo.
l
Não transporte artigos mal acondi-
cionados, os quais se possam des-
locar durante uma viagem.
l
Acondicione bem os artigos mais
pesados junto ao centro do motoci-
clo e distribua o peso uniforme-
mente em ambos os lados.
l
Ajuste a suspensão e a pressão de
ar dos pneus em conformidade
com a carga.
l
Verifique o estado e a pressão do ar
dos pneus antes de cada viagem.
_
Verificação dos pneus
Os pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifica-
do, se o pneu apresentar um prego ou frag-
mentos de vidro, ou se o flanco estiver
rachado, solicite a um concessionário
Yamaha que o substitua imediatamente. CE-08PNOTA:_ Os limites de profundidade do piso do pneu
poderão diferir de país para país. Cumpra
sempre os regulamentos locais. _1. Flanco do pneu
a. Profundidade do piso do pneuProfundidade mínima do piso
do pneu (dianteiro e traseiro)1,6 mm
P_5ea.book Page 15 Wednesday, November 22, 2000 4:30 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-16
6
PW000079
AV I S O
_ l
Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o motociclo com
pneus excessivamente gastos di-
minui a estabilidade de condução e
pode levar a perda de controlo.
l
A tarefa de substituição de todas as
peças relacionadas com as rodas e
os travões, incluindo os pneus,
deve ser executada por um conces-
sionário Yamaha, que possui os co-
nhecimentos e experiência
profissional necessários.
_
Informações relativas ao pneus
Este motociclo está equipado com rodas de
liga e pneus sem câmara de ar com
válvulas.
PW000080
AV I S O
_ l
Os pneus dianteiro e traseiro de-
vem ser da mesma marca e mode-
lo, caso contrário as características
de condução do motociclo não po-
dem ser garantidas.
l
Após testes extensivos, apenas os
pneus indicados na lista abaixo fo-
ram aprovados para este modelo
pela Yamaha Motor Co., Ltd.
l
Certifique-se sempre de que as
tampas das válvulas estão bem ins-
taladas para evitar a fuga de pres-
são de ar.
l
Utilize apenas as válvulas para
pneus e os núcleos de válvula indi-
cados na lista abaixo para evitar o
esvaziamento dos pneus durante a
condução a alta velocidade.
_CE-10P
CE-14P

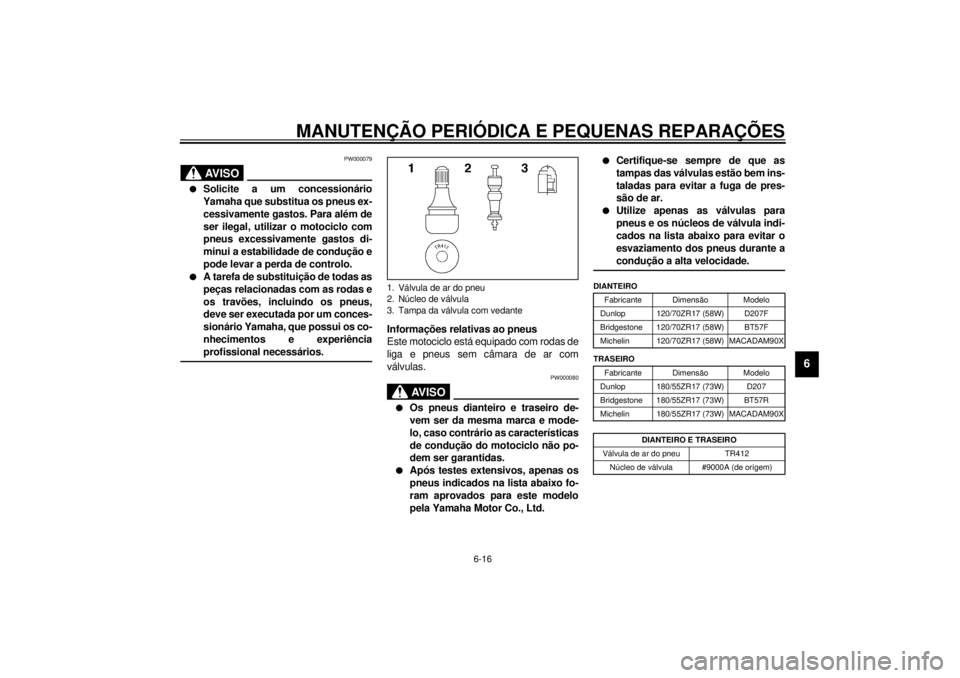

1. Válvula de ar do pneu
2. Núcleo de válvula
3. Tampa da válvula com vedante
DIANTEIRO
Fabricante Dimensão Modelo
Dunlop 120/70ZR17 (58W) D207F
Bridgestone 120/70ZR17 (58W) BT57F
Michelin 120/70ZR17 (58W) MACADAM90X
TRASEIRO
Fabricante Dimensão Modelo
Dunlop 180/55ZR17 (73W) D207
Bridgestone 180/55ZR17 (73W) BT57R
Michelin 180/55ZR17 (73W) MACADAM90X
DIANTEIRO E TRASEIRO
Válvula de ar do pneu TR412
Núcleo de válvula #9000A (de origem)
P_5ea.book Page 16 Wednesday, November 22, 2000 4:30 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-17
6
PAU00684
AV I S O
_ Este motociclo está equipado com
pneus para velocidade super alta. Verifi-
que os pontos seguintes de modo a tirar
o máximo partido da eficiência destes
pneus. l
Utilize apenas os pneus sobresse-
lentes especificados. Outro tipo de
pneus poderá rebentar a velocida-
des super altas.
l
Os pneus completamente novos
podem ter uma aderência relativa-
mente fraca em certas superfícies
de estrada até terem sido “molda-
dos”. Portanto, depois de instalar
um pneu novo, é aconselhável con-
duzir moderadamente durante
aproximadamente 100 km antes de
fazer qualquer viagem a alta
velocidade.
l
Os pneus têm de ser aquecidos an-
tes de uma viagem a alta velocida-
de.
l
Ajuste sempre a pressão de ar dos
pneus em conformidade com as
condições de utilização.
_
PAU00687
Rodas Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu motoci-
clo, tenha atenção aos seguintes pontos
relativos às rodas especificadas. l
Antes de cada viagem, deverá verifi-
car se os aros da roda apresentam
fendas, dobras ou deformações. Caso
encontre qualquer tipo de danos, soli-
cite a um concessionário Yamaha que
substitua a roda. Não tente fazer qual-
quer tipo de reparação na roda, por
pequena que seja. Uma roda que es-
teja deformada ou rachada deverá ser
substituída.
l
A roda deve ser equilibrada sempre
que o pneu ou a roda sejam trocados
ou substituídos. Uma roda desequili-
brada pode resultar num fraco
desempenho, características de ma-
nuseamento adversas e uma vida re-
duzida do pneu.
l
Após a substituição de um pneu, con-
duza a velocidades moderadas, uma
vez que a superfície do pneu deverá
primeiro ser “rodada” para que desen-
volva as respectivas características
óptimas.
PAU00712
Ajuste da posição do pedal do
travão A parte superior do pedal do travão deverá
estar posicionada a aproximadamente
40 mm abaixo da parte superior do apoio
de pé conforme ilustrado. Verifique periodi-
camente a posição do pedal do travão e, se
necessário, solicite a um concessionário
Yamaha que a ajuste.a. Distância entre o pedal do travão e o apoio de
pé
P_5ea.book Page 17 Wednesday, November 22, 2000 4:30 PM
