COMMANDES ET INSTRUMENTS
3-6
3
Le levier d’embrayage est muni d’une molette
de réglage de position. Pour régler la distance
entre le levier d’embrayage et la poignée du gui-
don, tourner la molette de réglage tout en éloi-
gnant le levier de la poignée en le repoussant. Il
faut veiller à bien aligner la position sélection-
née figurant sur la molette et la flèche sur le le-
vier d’embrayage.
Le levier d’embrayage est équipé d’un contac-
teur d’embrayage, qui est lié au système du
coupe-circuit d’allumage. (Pour plus d’explica-
tions au sujet du coupe-circuit d’allumage, se re-
porter à la page 3-16.)
FAU00157
Sélecteur Le sélecteur se trouve à la gauche du moteur et
s’utilise conjointement avec le levier d’em-
brayage lors du changement des 5 vitesses à
prise constante dont la boîte de vitesses est équi-
pée.
1. Molette de réglage de position de levier d’em-
brayage
2. Flèche
1. Sélecteur
F_5ea.book Page 6 Tuesday, September 12, 2000 10:23 AM

COMMANDES ET INSTRUMENTS
3-7
3
FAU00161
Levier de frein Le levier de frein est situé à la poignée droite.
Pour actionner le frein avant, tirer le levier vers
la poignée.Le levier de frein est équipé d’une molette de ré-
glage de position. Pour régler la distance entre le
levier de frein et la poignée du guidon, tourner la
molette de réglage tout en éloignant le levier de
la poignée en le repoussant. Il faut veiller à bien
aligner la position sélectionnée figurant sur la
molette et la flèche sur le levier d’embrayage.
FAU00162
Pédale de frein La pédale de frein figure à la droite de la moto.
Pour actionner le frein arrière, appuyer sur la pé-
dale de frein.
1. Levier de frein
1. Flèche
2. Molette de réglage de position du levier de frein
1. Pédale de frein
F_5ea.book Page 7 Tuesday, September 12, 2000 10:23 AM

COMMANDES ET INSTRUMENTS
3-8
3
FAU02935
Bouchon du réservoir de carburant Ouverture du bouchon du réservoir de car-
burant
Ouvrir le cache-serrure du bouchon du réservoir
de carburant, introduire la clé dans la serrure,
puis la tourner de 1/4 de tour dans le sens des
aiguilles d’une montre. La serrure est alors dé-
verrouillée et le bouchon du réservoir de carbu-
rant peut être ouvert.
Fermeture du bouchon du réservoir de car-
burant
1. Remettre le bouchon en place, la clé étant
insérée dans la serrure.2. Tourner la clé dans le sens inverse des
aiguilles d’une montre jusqu’à sa position
initiale, la retirer, puis refermer le cache-
serrure.
N.B.:_ Le bouchon du réservoir de carburant ne peut
être refermé si la clé ne se trouve pas dans la ser-
rure. De plus, la clé ne peut être retirée si le bou-
chon n’est pas refermé et verrouillé correcte-
ment. _
FWA00025
AVERTISSEMENT
_ S’assurer que le bouchon du réservoir de car-
burant est refermé correctement avant de dé-
marrer. _
1. Cache-serrure du bouchon de réservoir de
carburant
2. Déverrouiller.
F_5ea.book Page 8 Tuesday, September 12, 2000 10:23 AM

COMMANDES ET INSTRUMENTS
3-9
3
FAU03754
Carburant S’assurer que le niveau de carburant soit suffi-
sant. En effectuant le plein de carburant, veiller
à introduire l’embout du tuyau de la pompe dans
l’orifice de remplissage du réservoir de carbu-
rant et à remplir celui-ci jusqu’à l’extrémité in-
férieure du tube de remplissage, comme illustré.
FW000130
AVERTISSEMENT
_ l
Ne pas remplir le réservoir de carbu-
rant à l’excès, sinon du carburant ris-
que de déborder lorsqu’il chauffe et se
dilate.
l
Éviter de renverser du carburant sur le
moteur chaud.
_
FAU00185
ATTENTION:_ Essuyer immédiatement toute coulure de
carburant à l’aide d’un chiffon propre, sec et
doux. En effet, le carburant risque d’abîmer
les surfaces peintes ou les pièces en plastique. _
FAU00191
N.B.:_ En cas de cognement ou de cliquetis, changer de
marque d’essence ou utiliser une essence d’un
indice d’octane supérieur. _
FAU00207
Robinet de carburant Le robinet de carburant fournit le carburant du
réservoir aux carburateurs, tout en le filtrant.
Les diverses positions de la manette du robinet
de carburant sont illustrées et leur rôle est expli-
qué ci-dessous.
ON (ouvert)
Le carburant parvient aux carburateurs quand le
moteur tourne. Placer la manette du robinet à
cette position avant de mettre le moteur en mar-
che et de rouler.
1. Tube de remplissage du réservoir de carburant
2. Niveau de carburant
Carburant recommandé :
Essence normale sans plomb avec un
indice d’octane recherche de 91 ou plus
Capacité du réservoir de carburant :
Quantité totale :
21 l
Quantité de la réserve :
4,5 l
1. Flèche placée sur “ON”ON: robinet ouvert
F_5ea.book Page 9 Tuesday, September 12, 2000 10:23 AM

COMMANDES ET INSTRUMENTS
3-10
3
RES (réserve)
La réserve de carburant est disponible. Quand le
carburant vient à manquer pendant la conduite,
placer immédiatement la manette à cette posi-
tion, sinon, le moteur risque de caler et il faudra
l’amorcer (voir “PRI”). Après avoir tourné la
manette à la position “RES”, refaire le plein dès
que possible et ne pas oublier ensuite de la repla-
cer sur “ON”.PRI (amorce)
Position d’amorce du moteur. Placer la manette
à cette position lorsque le moteur s’est éteint en
raison du manque de carburant. Le carburant
parvient alors directement aux carburateurs, ce
qui facilite la mise en marche du moteur. Après
la mise en marche du moteur, replacer la ma-
nette sur “ON” (ou sur “RES” si le plein n’a pas
encore été effectué).
FAU02976
Levier du starter La mise en marche à froid requiert un mélange
air-carburant plus riche. C’est le starter qui per-
met d’enrichir le mélange.
Déplacer le levier vers
a pour ouvrir le starter.
Déplacer le levier vers
b pour fermer le starter.
1. Flèche placée sur “RES”RES: position réserve
1. Flèche placée sur “PRI”PRI: position d’amorce
1. Levier du starter
F_5ea.book Page 10 Tuesday, September 12, 2000 10:23 AM

COMMANDES ET INSTRUMENTS
3-11
3
FAU01721
Selle Dépose de la selle
1. Introduire la clé dans la serrure de l’accro-
che-casque et la tourner comme illustré.
2. Retirer la selle.Repose de la selle
1. Insérer la patte de fixation à l’avant de la
selle dans le support de selle, comme illus-
tré.
2. Appuyer ensuite sur l’arrière de la selle
afin de la refermer correctement.
3. Retirer la clé.
N.B.:_ S’assurer que la selle est bien remise en place
avant de démarrer. _
FAU00260
Accroche-casque Pour ouvrir l’accroche-casque, introduire la clé
dans la serrure, puis la tourner comme illustré.
Pour verrouiller l’accroche-casque, le remettre à
sa position d’origine, puis retirer la clé.
FW000030
AVERTISSEMENT
_ Ne jamais rouler avec un casque accroché à
l’accroche-casque, car le casque pourrait
heurter un objet et entraîner la perte de con-
trôle du véhicule et un accident. _
1. Déverrouiller.
1. Patte de fixation
2. Support de selle
1. Déverrouiller.
F_5ea.book Page 11 Tuesday, September 12, 2000 10:23 AM

COMMANDES ET INSTRUMENTS
3-12
3
FAU01688

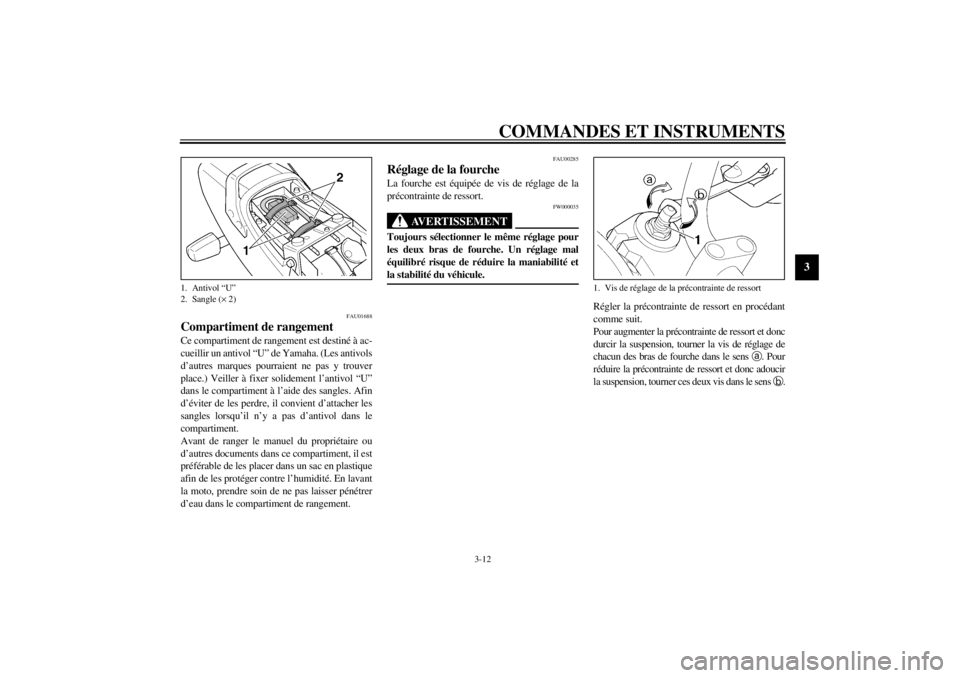

Compartiment de rangement Ce compartiment de rangement est destiné à ac-
cueillir un antivol “U” de Yamaha. (Les antivols
d’autres marques pourraient ne pas y trouver
place.) Veiller à fixer solidement l’antivol “U”
dans le compartiment à l’aide des sangles. Afin
d’éviter de les perdre, il convient d’attacher les
sangles lorsqu’il n’y a pas d’antivol dans le
compartiment.
Avant de ranger le manuel du propriétaire ou
d’autres documents dans ce compartiment, il est
préférable de les placer dans un sac en plastique
afin de les protéger contre l’humidité. En lavant
la moto, prendre soin de ne pas laisser pénétrer
d’eau dans le compartiment de rangement.
FAU00285
Réglage de la fourche La fourche est équipée de vis de réglage de la
précontrainte de ressort.
FW000035
AVERTISSEMENT
_ Toujours sélectionner le même réglage pour
les deux bras de fourche. Un réglage mal
équilibré risque de réduire la maniabilité et
la stabilité du véhicule. _
Régler la précontrainte de ressort en procédant
comme suit.
Pour augmenter la précontrainte de ressort et donc
durcir la suspension, tourner la vis de réglage de
chacun des bras de fourche dans le sens
a. Pour
réduire la précontrainte de ressort et donc adoucir
la suspension, tourner ces deux vis dans le sens
b.
1. Antivol “U”
2. Sangle (´ 2)
1. Vis de réglage de la précontrainte de ressort
F_5ea.book Page 12 Tuesday, September 12, 2000 10:23 AM

COMMANDES ET INSTRUMENTS
3-13
3
N.B.:_ Bien veiller à aligner la rainure de réglage figu-
rant sur le dispositif de réglage et le sommet du
bouchon de tube de fourche. _CI-10FFAU03748
Réglage des combinés ressort-
amortisseur Chaque combiné ressort-amortisseur est équipé
d’une bague de réglage de la précontrainte de
ressort.
FC000015
ATTENTION:_ Ne jamais forcer un dispositif de réglage au-
delà du réglage minimum et maximum. _
FW000040
AVERTISSEMENT
_ Toujours sélectionner le même réglage pour
les deux combinés ressort-amortisseur. Un
réglage mal équilibré risque de réduire la
maniabilité et la stabilité du véhicule. _
Régler la précontrainte de ressort en procédant
comme suit à l’aide des clés spéciales incluses
dans la trousse de réparation.
Pour augmenter la précontrainte de ressort et
donc durcir la suspension, maintenir la bague de
réglage supérieure en place tout en tournant la
bague de réglage inférieure comme montré dans
l’illustration
+. Procéder de même pour les
deux combinés ressort-amortisseur.
1. Réglage actuel
2. Bouchon de tube de fourche
Réglage
Minimum (doux) 7
Standard 5
Maximum (dur) 1
1. Bague supérieure (bague de réglage de la
précontrainte de ressort )
2. Bague inférieure (bague de réglage de la
précontrainte de ressort )
F_5ea.book Page 13 Tuesday, September 12, 2000 10:23 AM

COMMANDES ET INSTRUMENTS
3-14
3
Pour réduire la précontrainte de ressort et donc
adoucir la suspension, maintenir la bague de ré-
glage supérieure en place tout en tournant la ba-
gue de réglage inférieure comme montré dans
l’illustration
,. Procéder de même pour les
deux combinés ressort-amortisseur.
FAU00316
AVERTISSEMENT
_ Ces amortisseurs contiennent de l’azote sous
forte pression. Lire attentivement et s’assu-
rer de bien comprendre les informations ci-
dessous avant de manipuler les amortisseurs.
Le fabricant décline toute responsabilité
pour les dommages matériels résultant d’une
mauvaise manipulation.l
Ne pas modifier ni tenter d’ouvrir les
bonbonnes de gaz.
l
Ne pas approcher les amortisseurs
d’une flamme ou de toute autre source
de chaleur. La pression du gaz augmen-
terait excessivement et provoquerait un
risque d’explosion.
l
Ne déformer ni endommager les bon-
bonnes de gaz d’aucune façon, car cela
risque d’amoindrir les performances
d’amortissement.
l
Toujours confier l’entretien des amor-
tisseurs à un concessionnaire Yamaha.
_
1. Bague supérieure (bague de réglage de la
précontrainte de ressort )
2. Bague inférieure (bague de réglage de la
précontrainte de ressort )
Réglage
Minimum (doux)/standard Maximum (dur)
F_5ea.book Page 14 Tuesday, September 12, 2000 10:23 AM

COMMANDES ET INSTRUMENTS
3-15
3
FAU00324
Supports de sangle de fixation des
bagages Quatre supports de sangle de fixation des baga-
ges, dont deux retournables pour un meilleur ac-
cès, figurent sous la selle du passager.
FAU00330
Béquille latérale La béquille latérale est située sur le côté gauche
du cadre. Relever ou déployer la béquille laté-
rale avec le pied tout en maintenant la moto à la
verticale.N.B.:_ Le contacteur intégré à la béquille latérale fait
partie du système du coupe-circuit d’allumage,
qui coupe l’allumage dans certaines situations.
(Le fonctionnement du système du coupe-cir-
cuit d’allumage est expliqué plus bas.) _
FW000044
AVERTISSEMENT
_ Ne pas rouler avec la béquille latérale dé-
ployée ou lorsque la béquille ne se relève pas
correctement. Celle-ci pourrait toucher le sol
et distraire le pilote, qui pourrait perdre le
contrôle du véhicule. Le système de coupe-
circuit d’allumage de Yamaha permet de
rappeler au pilote qu’il doit relever la
béquille latérale avant de se mettre en route.
Il convient donc de contrôler régulièrement
ce système en procédant comme décrit ci-
après et de le faire réparer par un conces-
sionnaire Yamaha en cas de mauvais fonc-
tionnement. _
1. Support de sangle de fixation des bagages (´ 4)F_5ea.book Page 15 Tuesday, September 12, 2000 10:23 AM
