ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-8
6
3. Attendre quelques minutes que l’huile se
stabilise, puis vérifier son niveau à travers
le hublot de contrôle, situé au côté infé-
rieur droit du carter moteur.N.B.:_ Le niveau d’huile moteur doit se situer entre les
repères de niveau minimum et maximum. _4. Si le niveau d’huile moteur est inférieur
au repère de niveau minimum, ajouter de
l’huile moteur du type recommandé
jusqu’au niveau spécifié.Changement de l’huile moteur (avec ou sans
remplacement de l’élément du filtre à huile)
1. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes, puis le
couper.
2. Placer un bac à vidange sous le moteur
afin d’y recueillir l’huile usagée.
3. Retirer le bouchon de remplissage et la vis
de vidange afin de vidanger l’huile du car-
ter moteur.
N.B.:_ Sauter les étapes 4 à 8 si l’on ne procède pas au
remplacement de l’élément du filtre à huile. _4. Retirer la vis de vidange de l’élément du
filtre à huile afin de vidanger l’élément de
son huile.
5. Retirer le couvercle de l’élément du filtre à
huile après avoir retiré sa vis.
1. Hublot de contrôle du niveau d’huile moteur
2. Repère de niveau maximum
3. Repère de niveau minimum
1. Vis de vidange de l’huile moteur
1. Vis de vidange l’élément du filtre à huile
2. Vis
3. Couvercle de l’élément du filtre à huile
F_5ea.book Page 8 Tuesday, September 12, 2000 10:23 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-9
6
6. Retirer et remplacer l’élément du filtre à
huile et le joint torique.7. Remettre le couvercle de l’élément du fil-
tre à huile en place en alignant l’ergot du
couvercle et la fente du carter moteur, puis
en montant la vis et en la serrant au couple
spécifié.
N.B.:_ S’assurer que le joint torique est bien logé dans
son siège. _
8. Remettre la vis de vidange de l’élément du
filtre à huile en place, puis la serrer au cou-
ple spécifié.
9. Monter la vis de vidange de l’huile mo-
teur, puis la serrer au couple de serrage
spécifié.
10. Ajouter la quantité spécifiée de l’huile
moteur recommandée, puis remonter et
serrer le bouchon de remplissage d’huile.

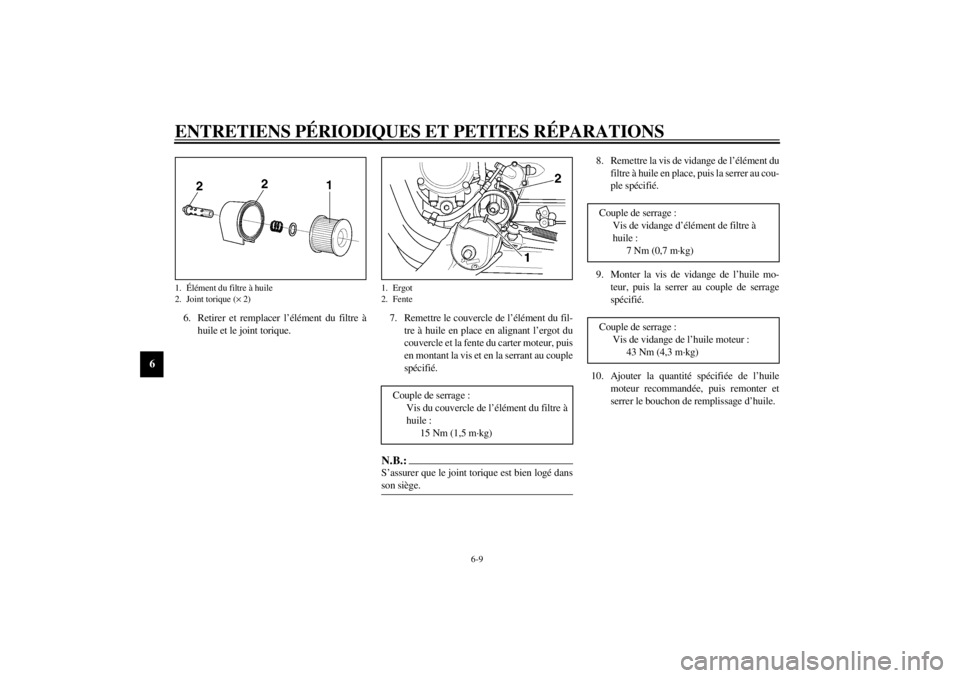

1. Élément du filtre à huile
2. Joint torique (´ 2)
1. Ergot
2. Fente
Couple de serrage :
Vis du couvercle de l’élément du filtre à
huile :
15 Nm (1,5 m·kg)
Couple de serrage :
Vis de vidange d’élément de filtre à
huile :
7 Nm (0,7 m·kg)
Couple de serrage :
Vis de vidange de l’huile moteur :
43 Nm (4,3 m·kg)
F_5ea.book Page 9 Tuesday, September 12, 2000 10:23 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-10
6
FC000066
ATTENTION:_ l
Ne pas mélanger d’additif chimique à
l’huile afin d’éviter tout patinage de
l’embrayage, car l’huile moteur lubrifie
également l’embrayage.
l
S’assurer qu’aucune crasse ou objet ne
pénètre dans le carter moteur.
_11. Mettre le moteur en marche, et contrôler
pendant quelques minutes s’il y a présence
de fuites d’huile en laissant tourner le mo-
teur au ralenti. En cas de fuite d’huile,
couper immédiatement le moteur et re-
chercher la cause.
N.B.:_ Une fois le moteur mis en marche, le témoin
d’avertissement du niveau d’huile doit s’étein-
dre si le niveau d’huile est suffisant. _
FC000067
ATTENTION:_ Si le témoin d’avertissement du niveau
d’huile tremblote ou ne s’éteint pas, couper
immédiatement le moteur, puis faire contrô-
ler le véhicule par un concessionnaire
Yamaha. _12. Couper le moteur, puis vérifier le niveau
d’huile et faire l’appoint, si nécessaire. Huile moteur recommandée :
Se reporter à la page 8-1.
Quantité d’huile :
Sans remplacement de l’élément du filtre
à huile :
3,0 l
Avec remplacement de l’élément du filtre
à huile :
3,35 l
Quantité totale (moteur à sec) :
4,2 l
F_5ea.book Page 10 Tuesday, September 12, 2000 10:23 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-11
6
FAU01755
Nettoyage de l’élément du filtre à air Il convient de nettoyer l’élément du filtre à air
aux fréquences spécifiées dans le tableau des
entretiens et graissages périodiques. Augmenter
la fréquence du nettoyage si le véhicule est uti-
lisé dans des zones très poussiéreuses ou humi-
des.
1. Déposer la selle. (Voir les explications re-
latives à la dépose et à la mise en place de
la selle à la page 3-11.)
2. Déposer le cache A. (Voir les explications
relatives à la dépose et à la mise en place à
la page 6-5.)
3. Soulever les fils comme illustré et déposer
le couvercle du boîtier de filtre à air après
avoir retiré ses vis.4. Extraire l’élément du filtre à air. 5. Tapoter l’élément de sorte à enlever le
gros de la crasse, puis éliminer le reste des
impuretés à l’air comprimé en procédant
comme illustré. Remplacer l’élément du
filtre à air si celui-ci est endommagé.
6. Loger l’élément de filtre à air dans le boî-

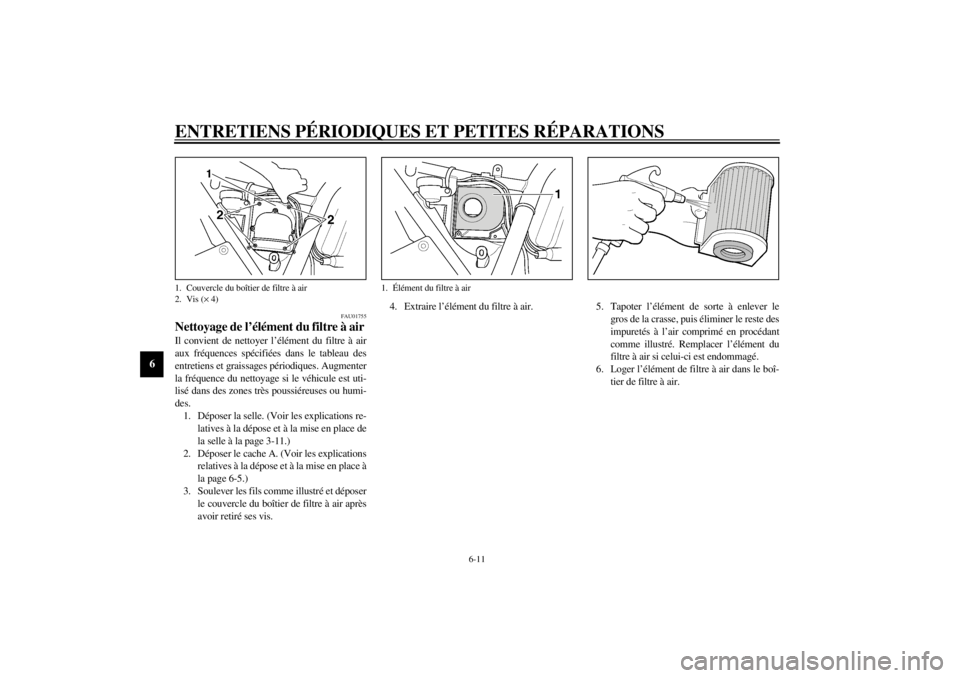

tier de filtre à air.1. Couvercle du boîtier de filtre à air
2. Vis (´ 4)
1. Élément du filtre à air
F_5ea.book Page 11 Tuesday, September 12, 2000 10:23 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-12
6
FC000082
ATTENTION:_ l
S’assurer que l’élément du filtre à air
soit correctement logé dans le boîtier de
filtre à air.
l
Ne jamais mettre le moteur en marche
avant d’avoir remonté l’élément du fil-
tre à air. Une usure excessive du ou des
pistons et/ou du ou des cylindres pour-
rait en résulter.
_7. Soulever les fils comme illustré et reposer
le couvercle du boîtier de filtre à air à
l’aide de ses vis.
8. Reposer le cache.
FAU00630
Réglage des carburateurs Les carburateurs sont des organes vitaux du mo-
teur et ils nécessitent un réglage très précis. Pour
cette raison, la plupart des réglages d’un carbu-
rateur requièrent les compétences d’un conces-
sionnaire Yamaha. Le réglage décrit ci-dessous
peut toutefois être effectué sans problème par le
propriétaire.
FC000095
ATTENTION:_ Les carburateurs ont été réglés à l’usine
Yamaha après avoir subi de nombreux tests.
Toute modification de ces réglages effectuée
par une personne ne possédant pas les con-
naissances techniques requises pourrait pro-
voquer la réduction du rendement du mo-
teur, voire son endommagement. _
F_5ea.book Page 12 Tuesday, September 12, 2000 10:23 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-13
6
FAU00632
Réglage du régime de ralenti du
moteur Contrôler et régler, si nécessaire, le régime de
ralenti du moteur aux fréquences spécifiées dans
le tableau des entretiens et graissages périodi-
ques.
1. Mettre le moteur en marche et le laisser
chauffer pendant plusieurs minutes entre
1.000 à 2.000 tr/mn, tout en l’emballant
quelques fois dans les 4.000 à 5.000 tr/mn.N.B.:_ Le moteur est chaud quand il répond rapidement
aux mouvements de la poignée des gaz. _
2. Contrôler le régime de ralenti du moteur
et, si nécessaire, le corriger conformément
aux spécifications à l’aide de la vis de bu-
tée de papillon des gaz. Pour augmenter le
régime de ralenti du moteur, tourner la vis
dans le sens
a. Pour diminuer le régime
de ralenti du moteur, tourner la vis dans le
sens
b.N.B.:_ Si le régime de ralenti spécifié ne peut être ob-
tenu en effectuant ce réglage, confier le travail à
un concessionnaire Yamaha. _
FAU00635
Réglage du jeu de câble des gaz Le jeu de câble des gaz doit être de 3 à 5 mm à la
poignée des gaz. Contrôler régulièrement le jeu
de câble des gaz et, si nécessaire, le faire régler
par un concessionnaire Yamaha.
1. Vis de butée de papillon des gaz
Régime de ralenti du moteur :
1.000 à 1.100 tr/mn
a. Jeu de câble des gaz
F_5ea.book Page 13 Tuesday, September 12, 2000 10:23 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-14
6
FAU00637
Réglage du jeu aux soupapes À la longue, le jeu aux soupapes se modifie, ce
qui provoque un mauvais mélange carburant-air
et/ou produit un bruit anormal. Pour éviter ce
problème, il faut faire régler le jeu aux soupapes
par un concessionnaire Yamaha aux fréquences
spécifiées dans le tableau des entretiens et grais-
sages périodiques.
FAU00658
Pneus Pour assurer un fonctionnement optimal, une
longue durée de service et une bonne sécurité de
conduite, prendre note des points suivants con-
cernant les pneus.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la pres-
sion de gonflage des pneus avant chaque utilisa-
tion du véhicule.
FW000082
AVERTISSEMENT
_ l
Contrôler et régler la pression de gon-
flage des pneus lorsque ceux-ci sont à la
température ambiante.
l
Adapter la pression de gonflage des
pneus à la vitesse de conduite et au
poids total du pilote, du passager, des
bagages et des accessoires approuvés
pour ce modèle.
_
CE-01F
CE-07F
Pression de gonflage
(contrôlée les pneus froids)
Charge* Avant Arrière
Jusqu’à 90 kg250 kPa
(2,50 kg/cm
2,
2,50 bar)250 kPa
(2,50 kg/cm
2,
2,50 bar)
De 90 kg à maximale250 kPa
(2,50 kg/cm
2,
2,50 bar)290 kPa
(2,90 kg/cm
2,
2,90 bar)
Conduite à grande
vitesse250 kPa
(2,50 kg/cm
2,
2,50 bar)290 kPa
(2,90 kg/cm
2,
2,90 bar)
Charge maximale* 207 kg
* Poids total du pilote, du passager, du chargement et des
accessoires
F_5ea.book Page 14 Tuesday, September 12, 2000 10:23 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-15
6
FWA00012
AVERTISSEMENT
_ Toute charge influe énormément sur la ma-
niabilité, la puissance de freinage, le rende-
ment ainsi que la sécurité de conduite de la
moto. Il importe donc de respecter les consi-
gnes de sécurité qui suivent. l
NE JAMAIS SURCHARGER LA
MOTO ! Une surcharge risque d’abî-
mer les pneus, de faire perdre le con-
trôle et d’être à l’origine d’un accident
grave. S’assurer que le poids total du pi-
lote, passager, des bagages et accessoi-
res ne dépasse pas la limite de charge de
ce véhicule.
l
Ne pas transporter d’objet mal fixé qui
pourrait se détacher.
l
Attacher soigneusement les bagages les
plus lourds près du centre de la moto et
répartir le poids également de chaque
côté.
l
Régler la suspension et la pression de
gonflage des pneus en fonction de la
charge.
l
Contrôler l’état des pneus et la pression
de gonflage avant chaque départ.
_
Contrôle des pneus
Contrôler les pneus avant chaque départ. Si la
bande de roulement centrale a atteint la limite
spécifiée, si un clou ou des éclats de verre sont
incrustés dans le pneu ou si son flanc est cra-
quelé, faire remplacer immédiatement le pneu
par un concessionnaire Yamaha.CE-08FN.B.:_ La limite de profondeur des sculptures peut va-
rier selon les législations nationales. Il faut tou-
jours se conformer à la législation du pays dans
lequel on utilise le véhicule. _1. Flanc de pneu
a. Profondeur de sculpture de pneuProfondeur minimale de
sculpture de pneu
(avant et arrière)1,6 mm
F_5ea.book Page 15 Tuesday, September 12, 2000 10:23 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-16
6
FW000079
AVERTISSEMENT
_ l
Faire remplacer par un concessionnaire
Yamaha tout pneu usé à l’excès. La con-
duite avec des pneus usés compromet la
stabilité de la moto et est en outre illé-
gale.
l
Le remplacement des pièces se rappor-
tant aux freins et aux roues doit être
confié à un concessionnaire Yamaha,
car celui-ci possède les connaissances et
l’expérience nécessaires à ces travaux.
_
Renseignements sur les pneus
Cette moto est équipée de roues coulées et de
pneus sans chambre à air munis d’une valve.
FW000080
AVERTISSEMENT
_ l
Les pneus avant et arrière doivent être
de la même conception et du même fa-
bricant afin de garantir une bonne te-
nue de route.
l
Après avoir subi de nombreux tests, les
pneus cités ci-après ont été homologués
par Yamaha Motor Co., Ltd. pour ce
modèle.
l
Toujours remettre correctement les ca-
puchons de valve en place afin de préve-
nir toute chute de la pression de gon-
flage.
l
Afin d’éviter tout dégonflement des
pneus lors de la conduite à grande vi-
tesse, utiliser exclusivement les valves et
obus de valve repris ci-après.
_CE-10F
CE-14F
1. Valve de gonflage
2. Obus de valve
3. Capuchon de valve et joint
AVANT
Fabricant Taille Modèle
Dunlop 120/70ZR17 (58W) D207F
Bridgestone 120/70ZR17 (58W) BT57F
Michelin 120/70ZR17 (58W) MACADAM90X
ARRIÈRE
Fabricant Taille Modèle
Dunlop 180/55ZR17 (73W) D207
Bridgestone 180/55ZR17 (73W) BT57R
Michelin 180/55ZR17 (73W) MACADAM90X
AVANT ET ARRIÈRE
Valve de gonflage TR412
Obus de valve #9000A (d’origine)
F_5ea.book Page 16 Tuesday, September 12, 2000 10:23 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-17
6
FAU00684
AVERTISSEMENT
_ Cette moto est équipée de pneus pour con-
duite à très grande vitesse. Afin de tirer le
meilleur profit de ces pneus, il convient de
respecter les consignes qui suivent.l
Remplacer les pneus exclusivement par
des pneus de type spécifié. D’autres
pneus risquent d’éclater lors de la con-
duite à très grande vitesse.
l
Avant d’être légèrement usés, des pneus
neufs peuvent adhérer relativement
mal à certains revêtements de route. Il
ne faut donc pas rouler à très grande vi-
tesse pendant les premiers 100 km
après le remplacement d’un pneu.
l
Faire “chauffer” les pneus avant de
rouler à grande vitesse.
l
Toujours adapter la pression de gon-
flage aux conditions de conduite.
_
FAU00687
Roues Pour assurer un fonctionnement optimal, une
longue durée de service et une bonne sécurité de
conduite, prendre note des points suivants con-
cernant les roues.l
Avant chaque démarrage, il faut s’assurer
que les jantes de roue ne sont pas craque-
lées, qu’elles n’ont pas de saut et ne sont
pas voilées. Si une roue est endommagée
de quelque façon, la faire remplacer par un
concessionnaire Yamaha. Ne jamais tenter
une quelconque réparation à une roue. Il
faut remplacer toute roue déformée ou cra-
quelée.
l
Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés ou
remis en place après démontage. Une roue
mal équilibrée se traduit par un mauvais
rendement, une mauvaise tenue de route et
réduit la durée de service du pneu.
l
Après avoir remplacé un pneu, éviter de
faire de la vitesse jusqu’à ce que le pneu
soit “rodé” et ait acquis toutes ses caracté-
ristiques.
FAU00712
Réglage de la position de la pédale de
frein Le sommet de la pédale de frein doit se situer
environ 40 mm sous le sommet du repose-pied,
comme illustré. Contrôler régulièrement la posi-
tion de la pédale de frein et, si nécessaire, la
faire régler par un concessionnaire Yamaha.a. Distance entre la pédale de frein et le repose-pied
F_5ea.book Page 17 Tuesday, September 12, 2000 10:23 AM
