Page 41 of 100
UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-4
5
FAU00424
Comment réduire sa consommation
de carburant La consommation de carburant de la moto dé-
pend dans une large mesure du style de con-
duite. Suivre les conseils suivants en vue d’éco-
nomiser le carburant :l
Faire préchauffer correctement le moteur.
l
Couper le starter le plus tôt possible.
l
Passer sans tarder aux rapports supérieurs
et éviter les régimes très élevés lors des ac-
célérations.
l
Ne pas donner de gaz en rétrogradant et
éviter d’emballer le moteur à vide.
l
Couper le moteur au lieu de le laisser tour-
ner longtemps au ralenti (ex. embouteilla-
ges, feux rouges, passages à niveau).
FAU01128
Rodage du moteur Les premiers 1.600 km constituent la période la
plus importante de la vie du moteur. C’est pour-
quoi il est indispensable de lire attentivement ce
qui suit.
Le moteur étant neuf, il faut éviter de le soumet-
tre à un effort excessif pendant les premiers
1.600 km. Les organes mobiles du moteur doi-
vent s’user et se roder mutuellement pour obte-
nir les jeux de marche corrects. Pendant cette
période, éviter de conduire à pleins gaz de façon
prolongée et éviter tout excès susceptible de
provoquer la surchauffe du moteur.
FAU03749*
0 à 1.000 km
Éviter de faire tourner le moteur à plus de
4.000 tr/mn de façon prolongée.
1.000 à 1.600 km
Éviter de faire tourner le moteur à plus de
5.000 tr/mn de façon prolongée.
FC000052*
ATTENTION:_ Changer l’huile moteur et remplacer l’élé-
ment du filtre à huile après 1.000 km d’utili-
sation. _1.600 km et au-delà
Le rodage est terminé et l’on peut rouler norma-
lement.
FC000053
ATTENTION:_ l
Ne jamais faire fonctionner le moteur
dans la zone rouge du compte-tours.
l
Si un problème quelconque survenait
au moteur durant la période de rodage,
consulter immédiatement un conces-
sionnaire Yamaha.
_
F_5ea.book Page 4 Tuesday, September 12, 2000 10:23 AM
Page 42 of 100
UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-5
5
FAU00460
Stationnement Pour stationner la moto, couper le moteur, puis
retirer la clé de contact.
FW000058
AVERTISSEMENT
_ l
Comme le moteur et le système
d’échappement peuvent devenir brû-
lants, il convient de se garer de façon à
ce que les piétons ou les enfants ne ris-
quent pas de toucher ces éléments.
l
Ne pas garer la moto dans une descente
ou sur un sol meuble, car elle pourrait
facilement se renverser.
_F_5ea.book Page 5 Tuesday, September 12, 2000 10:23 AM

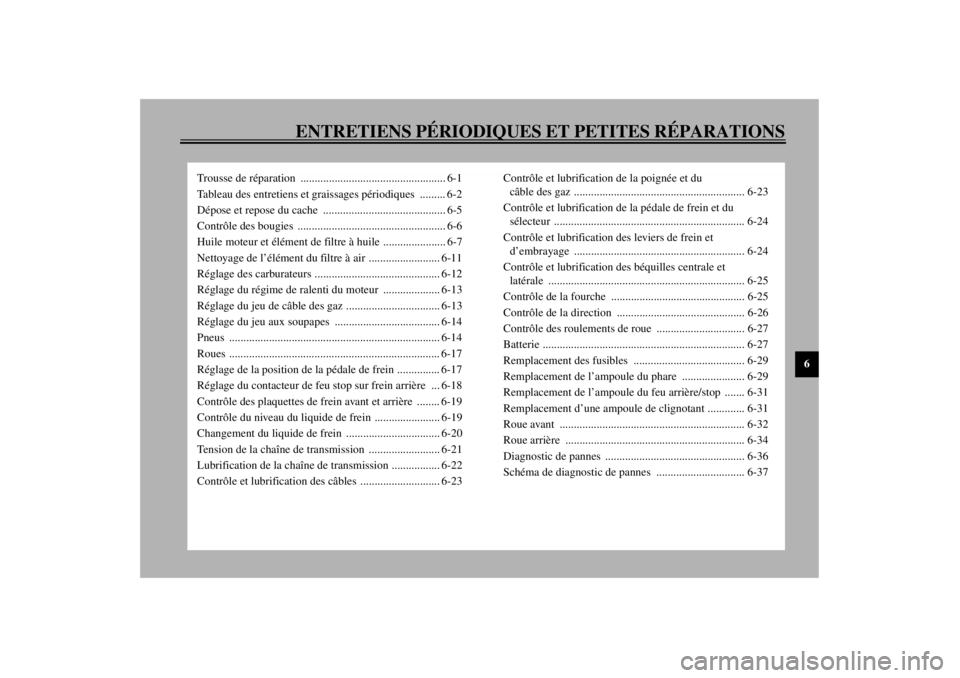

Page 43 of 100
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6
Trousse de réparation ................................................... 6-1
Tableau des entretiens et graissages périodiques ......... 6-2
Dépose et repose du cache ........................................... 6-5
Contrôle des bougies .................................................... 6-6
Huile moteur et élément de filtre à huile ...................... 6-7
Nettoyage de l’élément du filtre à air ......................... 6-11
Réglage des carburateurs ............................................ 6-12
Réglage du régime de ralenti du moteur .................... 6-13
Réglage du jeu de câble des gaz ................................. 6-13
Réglage du jeu aux soupapes ..................................... 6-14
Pneus .......................................................................... 6-14
Roues .......................................................................... 6-17
Réglage de la position de la pédale de frein ............... 6-17
Réglage du contacteur de feu stop sur frein arrière ... 6-18
Contrôle des plaquettes de frein avant et arrière ........ 6-19
Contrôle du niveau du liquide de frein ....................... 6-19
Changement du liquide de frein ................................. 6-20
Tension de la chaîne de transmission ......................... 6-21
Lubrification de la chaîne de transmission ................. 6-22
Contrôle et lubrification des câbles ............................ 6-23Contrôle et lubrification de la poignée et du
câble des gaz ............................................................ 6-23
Contrôle et lubrification de la pédale de frein et du
sélecteur ................................................................... 6-24
Contrôle et lubrification des leviers de frein et
d’embrayage ............................................................ 6-24
Contrôle et lubrification des béquilles centrale et
latérale ..................................................................... 6-25
Contrôle de la fourche ............................................... 6-25
Contrôle de la direction ............................................. 6-26
Contrôle des roulements de roue ............................... 6-27
Batterie ....................................................................... 6-27
Remplacement des fusibles ....................................... 6-29
Remplacement de l’ampoule du phare ...................... 6-29
Remplacement de l’ampoule du feu arrière/stop ....... 6-31
Remplacement d’une ampoule de clignotant ............. 6-31
Roue avant ................................................................. 6-32
Roue arrière ............................................................... 6-34
Diagnostic de pannes ................................................. 6-36
Schéma de diagnostic de pannes ............................... 6-37
F_5ea.book Page 1 Tuesday, September 12, 2000 10:23 AM
Page 44 of 100
6-1
6
FAU00462
6-ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
FAU00464
La sécurité est l’impératif numéro un du bon
motocycliste. La réalisation des contrôles et en-
tretiens, réglages et lubrifications périodiques
permet de garantir le meilleur rendement possi-
ble et contribue hautement à la sécurité de con-
duite. Les points de contrôle, réglage et lubrifi-
cation principaux sont expliqués aux pages
suivantes.
Les fréquences données dans le tableau des en-
tretiens et graissages périodiques s’entendent
pour la conduite dans des conditions normales.
Le propriétaire devra donc adapter les fréquen-ces préconisées et éventuellement les raccourciren fonction du climat, du terrain, de la situation
géographique et de l’usage qu’il fait de son vé-
hicule.
FW000060
AVERTISSEMENT
_ Si l’on ne maîtrise pas les techniques d’entre-
tien des motos, ce travail doit être confié à un
concessionnaire Yamaha. _
FAU03758
Trousse de réparation La trousse de réparation se trouve sous la selle.
(Voir les explications relatives à sa dépose et à
sa mise en place à la page 3-11.)
Les informations données dans ce manuel et les
outils de la trousse de réparation sont destinés à
fournir au propriétaire les moyens nécessaires
pour effectuer l’entretien préventif et les petites
réparations. Cependant d’autres outils, comme
une clé dynamométrique, peuvent être nécessai-
res pour effectuer correctement certains entre-
tiens.N.B.:_ Si l’on ne dispose pas des outils ou de l’expé-
rience nécessaires pour mener un travail à bien,
il faut le confier à un concessionnaire Yamaha. _
FW000063
AVERTISSEMENT
_ Toute modification non approuvée par
Yamaha risque d’entraîner une perte de ren-
dement et de rendre la conduite de ce véhi-
cule dangereuse. Consulter un concession-
naire Yamaha avant de procéder à la
moindre modification. _
1. Trousse de réparation
F_5ea.book Page 1 Tuesday, September 12, 2000 10:23 AM
Page 45 of 100
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-2
6
FAU03685
Tableau des entretiens et graissages périodiques
N.B.:_ l
Il n’est pas nécessaire d’effectuer le contrôle annuel lorsqu’on a effectué un contrôle périodique dans l’année.
l
Pour 50.000 km et plus, effectuer les entretiens en reprenant les fréquences à partir de 10.000 km.
l
L’entretien des éléments précédés d’un astérisque ne pouvant être mené à bien sans les données techniques, les connaissances et l’outillage adé-
quats, il doit être confié à un concessionnaire Yamaha.
_CP-03FN° DESCRIPTION CONTRÔLES ET ENTRETIENSVALEUR AU COMPTEUR (´
1.000 km)
CONTRÔLE
ANNUEL
1 10203040
1
*
Canalisation de carburant• S’assurer que les durits d’alimentation et la durit de dépression ne
sont ni craquelées ni autrement endommagées. ÖÖÖÖ Ö
2
*
Filtre à carburant• Contrôler l’état. ÖÖ
3Bougies• Contrôler l’état.
• Nettoyer et régler l’écartement des électrodes.ÖÖ
• Remplacer.ÖÖ
4
*
Soupapes• Contrôler le jeu aux soupapes.
•Régler.Tous les 20.000 km
5 Élément du filtre à air• Nettoyer.ÖÖ
• Remplacer.ÖÖ
6
*
Embrayage• Contrôler le fonctionnement, le niveau du liquide et s’assurer
qu’il n’y a pas de fuite. (Voir N.B. à la page 6-4.) ÖÖ Ö Ö Ö
7
*
Frein avant• Contrôler le fonctionnement, le niveau du liquide et s’assurer
qu’il n’y a pas de fuite. (Voir N.B. à la page 6-4.) ÖÖ Ö Ö Ö Ö
• Remplacer les plaquettes de frein. Quand la limite est atteinte.
8
*
Frein arrière• Contrôler le fonctionnement, le niveau du liquide et s’assurer
qu’il n’y a pas de fuite. (Voir N.B. à la page 6-4.) ÖÖ Ö Ö Ö Ö
• Remplacer les plaquettes de frein. Quand la limite est atteinte.
9
*
Durits de frein• Contrôler l’état (ni craquelures ni autre endommagement).ÖÖÖÖ Ö
• Remplacer. (Voir N.B. à la page 6-4.) Tous les 4 ans
F_5ea.book Page 2 Tuesday, September 12, 2000 10:23 AM
Page 46 of 100
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-3
6
10
*
Roues• Contrôler le voile et l’état.ÖÖÖÖ
11
*
Pneus• Contrôler la profondeur de sculpture et l’état des pneus.
• Remplacer si nécessaire.
• Contrôler la pression de gonflage.
• Corriger si nécessaire.ÖÖÖÖ
12
*
Roulements de roue• S’assurer qu’ils n’ont pas de jeu et ne sont pas endommagés. ÖÖÖÖ
13
*
Bras oscillant• Contrôler le fonctionnement et s’assurer que le jeu des points
pivots n’est pas excessif.ÖÖÖÖ
• Enduire de graisse au bisulfure de molybdène. Tous les 50.000 km
14 Chaîne de transmission• Contrôler la tension de la chaîne.
• S’assurer que la roue arrière est parfaitement alignée.
• Nettoyer et lubrifier.Tous les 1.000 km et après un lavage ou
une randonnée sous la pluie.
15
*
Roulements de direction• S’assurer qu’ils n’ont pas de jeu et que la direction n’est pas dure. ÖÖÖÖÖ
• Enduire de graisse à base de savon au lithium. Tous les 20.000 km
16
*
Attaches du cadre• S’assurer que tous les écrous et toutes les vis sont correctement
serrés.ÖÖÖÖ Ö
17Béquille latérale/béquille
centrale• Contrôler le fonctionnement.
•Lubrifier.ÖÖÖÖ Ö
18
*
Contacteur de béquille
latérale• Contrôler le fonctionnement.ÖÖÖÖÖ Ö
19
*
Fourche avant• Contrôler le fonctionnement et s’assurer qu’il n’y a pas de fuite. ÖÖÖÖ
20
*
Combinés ressort/
amortisseur arrière• Contrôler le fonctionnement et s’assurer que les amortisseurs ne
fuient pas.ÖÖÖÖ
21
*
Carburateurs• Contrôler le fonctionnement du starter.
• Régler le régime de ralenti et la synchronisation des carburateurs.ÖÖÖÖÖ Ö
22 Huile moteur• Changer.ÖÖÖÖÖ Ö
23Élément du filtre à huile
moteur• Remplacer.ÖÖÖ N° DESCRIPTION CONTRÔLES ET ENTRETIENSVALEUR AU COMPTEUR (´
1.000 km)
CONTRÔLE
ANNUEL
1 10203040
F_5ea.book Page 3 Tuesday, September 12, 2000 10:23 AM
Page 47 of 100
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-4
6
FAU03058
N.B.:_ l
Augmenter la fréquence des nettoyages du filtre à air si le véhicule est utilisé dans des zones très poussiéreuses ou humides.
l
Systèmes de freinage et d’embrayage hydrauliques
• Toujours remplacer le liquide de frein après avoir démonté le maître-cylindre, le cylindre d’étrier ou le cylindre de débrayage. Contrôler régu-
lièrement le niveau du liquide de frein du maître-cylindre et du cylindre de débrayage et faire l’appoint si nécessaire.
• Remplacer les bagues d’étanchéité des composants internes du maître-cylindre, du cylindre d’étrier et du cylindre de débrayage tous les deux
ans.
• Remplacer les durits de frein et d’embrayage tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
_ 24
*
Contacteur de feu stop sur
freins avant et arrière• Contrôler le fonctionnement.ÖÖÖÖÖ Ö
25 Pièces mobiles et câbles•Lubrifier.ÖÖÖÖ Ö
26
*
Éclairage, signalisation et
contacteurs• Contrôler le fonctionnement.
• Régler le faisceau de phare.ÖÖÖÖÖ Ö N° DESCRIPTION CONTRÔLES ET ENTRETIENSVALEUR AU COMPTEUR (´
1.000 km)
CONTRÔLE
ANNUEL
1 10203040
F_5ea.book Page 4 Tuesday, September 12, 2000 10:23 AM
Page 48 of 100
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-5
6
FAU01777
Dépose et repose du cache Afin de pouvoir effectuer certains entretiens dé-
crits dans ce chapitre, il est nécessaire de dépo-
ser le cache illustré ci-dessus. Se référer à cette
section à chaque fois qu’il faut déposer ou repo-
ser ce cache.
FAU01551
Cache A
Dépose du cache1. Déposer la selle. (Voir les explications re-
latives à la dépose et à la mise en place de
la selle à la page 3-11.)
2. Retirer les vis, puis retirer le cache comme
illustré.Repose du cache
1. Remettre le cache en place, puis reposer
les vis.N.B.:_ S’assurer que l’ergot s’insère dans l’œillet
caoutchouc. _2. Remettre la selle en place.
1. Cache A
1. Vis (´ 2)
1. Patte de fixation
2. Œillet caoutchouc
F_5ea.book Page 5 Tuesday, September 12, 2000 10:23 AM
Page 49 of 100
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-6
6
FAU03329
Contrôle des bougies Les bougies sont des pièces importantes du mo-
teur et leur contrôle est simple. Les bougies doi-
vent être démontées et contrôlées aux fréquen-
ces indiquées dans le tableau des entretiens et
graissages périodiques, car la chaleur et les dé-
pôts finissent par les user. L’état des bougies ré-
vèle en outre l’état du moteur.
Dépose d’une bougie
1. Retirer le capuchon de bougie.2. Déposer la bougie comme illustré, en se
servant de la clé à bougie fournie dans la
trousse de réparation.
Contrôle des bougies
1. S’assurer que la porcelaine autour de
l’électrode centrale de chaque bougie soit
de couleur café au lait clair ou légèrement
foncé, couleur idéale pour une moto utili-
sée dans des conditions normales.
2. S’assurer que la porcelaine de chacune des
bougies d’un moteur soit bien de couleur
identique.
N.B.:_ Si la couleur d’une bougie est nettement diffé-
rente, le moteur pourrait présenter une anoma-
lie. Ne jamais essayer de diagnostiquer soi-
même de tels problèmes. Il est préférable de
confier le véhicule à un concessionnaire
Yamaha. _3. Contrôler l’usure des électrodes et la pré-
sence de dépôts de calamine ou autres. Si
l’usure est excessive ou les dépôts trop im-
portants, il convient de remplacer la bou-
gie concernée.
1. Capuchon de bougie
1. Clé à bougie
Bougie spécifiée :
DPR8EA-9 (NGK) ou
X24EPR-U9 (DENSO)
F_5ea.book Page 6 Tuesday, September 12, 2000 10:23 AM
Page 50 of 100
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-7
6
Mise en place d’une bougie
1. Mesurer l’écartement des électrodes à
l’aide d’un jeu de cales d’épaisseur et, si
nécessaire, le corriger conformément aux
spécifications.
2. Nettoyer la surface du joint de la bougie et
ses plans de joint, puis nettoyer soigneuse-
ment les filets de bougie.3. Mettre la bougie en place à l’aide de la clé
à bougie, puis la serrer au couple spécifié.
N.B.:_ Si une clé dynamométrique n’est pas disponible
lors du montage d’une bougie, une bonne ap-
proximation consiste à serrer de 1/4 à 1/2 tour
supplémentaire après le serrage à la main. Il fau-
dra toutefois serrer la bougie au couple spécifié
le plus rapidement possible. _4. Remonter le capuchon de bougie.
FAU03759
Huile moteur et élément de filtre à
huile Il faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient également de changer
l’huile et de remplacer l’élément du filtre à huile
aux fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
Contrôle du niveau d’huile moteur
1. Dresser la moto sur sa béquille centrale.N.B.:_ S’assurer que la moto soit bien à la verticale
avant de contrôler le niveau d’huile. Une légère
inclinaison peut entraîner des erreurs de lecture. _2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes, puis le
couper.
a. Écartement des électrodesÉcartement des électrodes :
0,8 à 0,9 mm
Couple de serrage :
Bougie :
17,5 Nm (1,75 m·kg)
F_5ea.book Page 7 Tuesday, September 12, 2000 10:23 AM
