YAMAHA XJR 1300 2005 Instructieboekje (in Dutch)

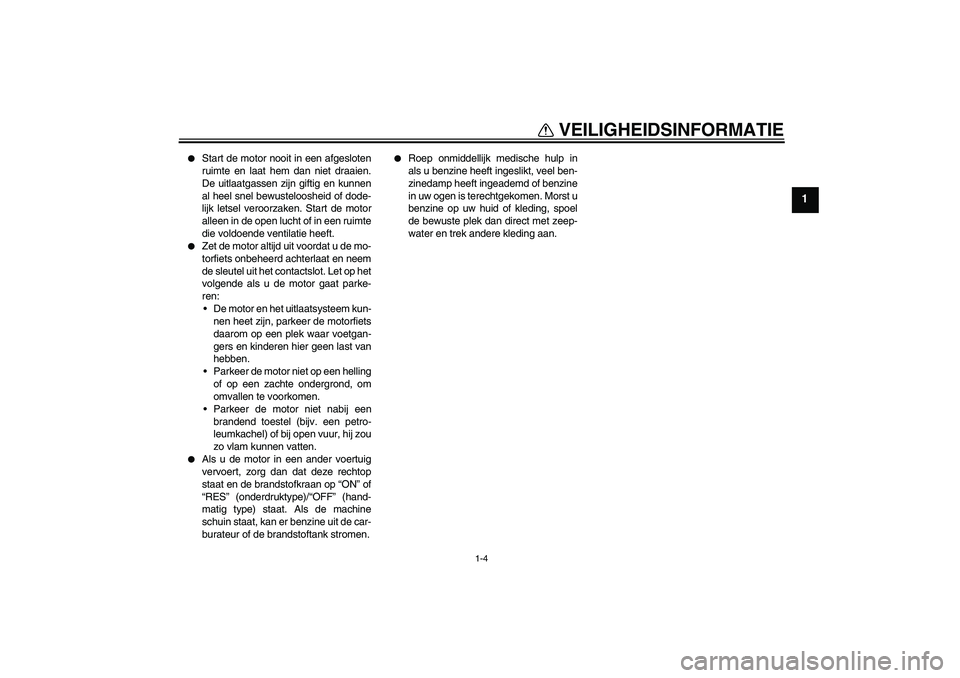

VEILIGHEIDSINFORMATIE
1-4
1


Start de motor nooit in een afgesloten
ruimte en laat hem dan niet draaien.
De uitlaatgassen zijn giftig en kunnen
al heel snel bewusteloosheid of dode-
lijk letsel veroorzaken. Start de motor
alleen in de open lucht of in een ruimte
die voldoende ventilatie heeft.


Zet de motor altijd uit voordat u de mo-
torfiets onbeheerd achterlaat en neem
de sleutel uit het contactslot. Let op het
volgende als u de motor gaat parke-
ren:
De motor en het uitlaatsysteem kun-
nen heet zijn, parkeer de motorfiets
daarom op een plek waar voetgan-
gers en kinderen hier geen last van
hebben.
Parkeer de motor niet op een helling
of op een zachte ondergrond, om
omvallen te voorkomen.
Parkeer de motor niet nabij een
brandend toestel (bijv. een petro-
leumkachel) of bij open vuur, hij zou
zo vlam kunnen vatten.


Als u de motor in een ander voertuig
vervoert, zorg dan dat deze rechtop
staat en de brandstofkraan op “ON” of
“RES” (onderdruktype)/“OFF” (hand-
matig type) staat. Als de machine
schuin staat, kan er benzine uit de car-
burateur of de brandstoftank stromen.


Roep onmiddellijk medische hulp in
als u benzine heeft ingeslikt, veel ben-
zinedamp heeft ingeademd of benzine
in uw ogen is terechtgekomen. Morst u
benzine op uw huid of kleding, spoel
de bewuste plek dan direct met zeep-
water en trek andere kleding aan.
U5WMD2D0.book Page 4 Monday, August 2, 2004 10:31 AM

BESCHRIJVING
2-1
2
DAU10410

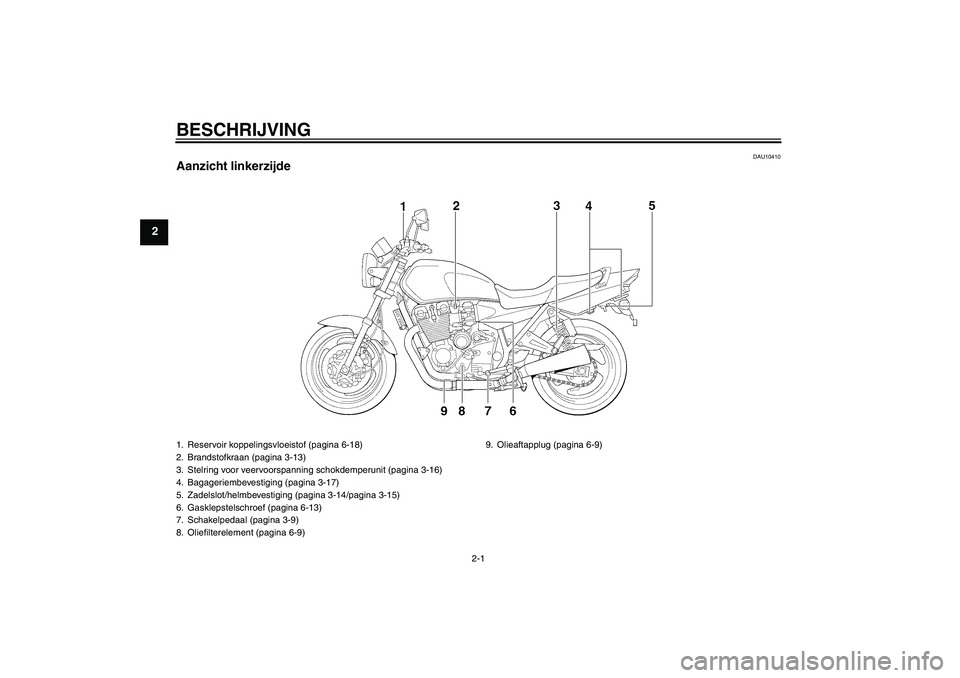

Aanzicht linkerzijde1. Reservoir koppelingsvloeistof (pagina 6-18)
2. Brandstofkraan (pagina 3-13)
3. Stelring voor veervoorspanning schokdemperunit (pagina 3-16)
4. Bagageriembevestiging (pagina 3-17)
5. Zadelslot/helmbevestiging (pagina 3-14/pagina 3-15)
6. Gasklepstelschroef (pagina 6-13)
7. Schakelpedaal (pagina 3-9)
8. Oliefilterelement (pagina 6-9)9. Olieaftapplug (pagina 6-9)U5WMD2D0.book Page 1 Monday, August 2, 2004 10:31 AM

BESCHRIJVING
2-2
2
DAU10420

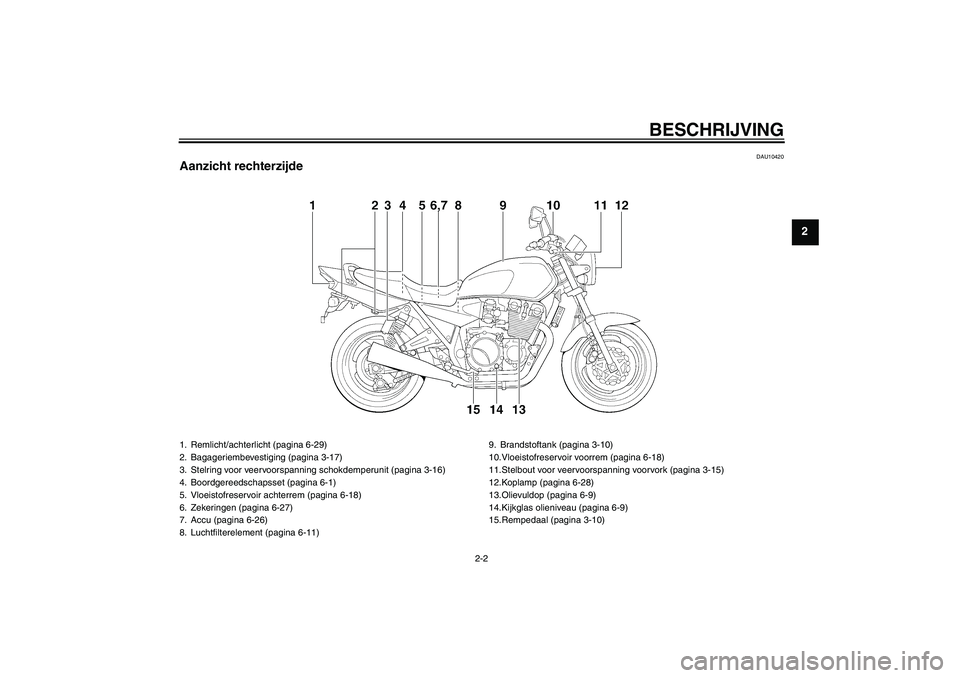

Aanzicht rechterzijde1. Remlicht/achterlicht (pagina 6-29)
2. Bagageriembevestiging (pagina 3-17)
3. Stelring voor veervoorspanning schokdemperunit (pagina 3-16)
4. Boordgereedschapsset (pagina 6-1)
5. Vloeistofreservoir achterrem (pagina 6-18)
6. Zekeringen (pagina 6-27)
7. Accu (pagina 6-26)
8. Luchtfilterelement (pagina 6-11)9. Brandstoftank (pagina 3-10)
10.Vloeistofreservoir voorrem (pagina 6-18)
11.Stelbout voor veervoorspanning voorvork (pagina 3-15)
12.Koplamp (pagina 6-28)
13.Olievuldop (pagina 6-9)
14.Kijkglas olieniveau (pagina 6-9)
15.Rempedaal (pagina 3-10)
U5WMD2D0.book Page 2 Monday, August 2, 2004 10:31 AM

BESCHRIJVING
2-3
2
DAU10430
Bedieningen en instrumenten1. Koppelingshendel (pagina 3-8)
2. Schakelaargroep linkerstuurzijde (pagina 3-7)
3. Chokehendel (pagina 3-14)
4. Snelheidsmeter (pagina 3-5)
5. Multifunctioneel display (pagina 3-6)
6. Toerenteller (pagina 3-5)
7. Schakelaargroep rechterstuurzijde (pagina 3-7)
8. Remhendel (pagina 3-9)9. Gasgreep (pagina 6-13)
10.Contactslot/stuurslot (pagina 3-2)U5WMD2D0.book Page 3 Monday, August 2, 2004 10:31 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-1
3
DAU26890

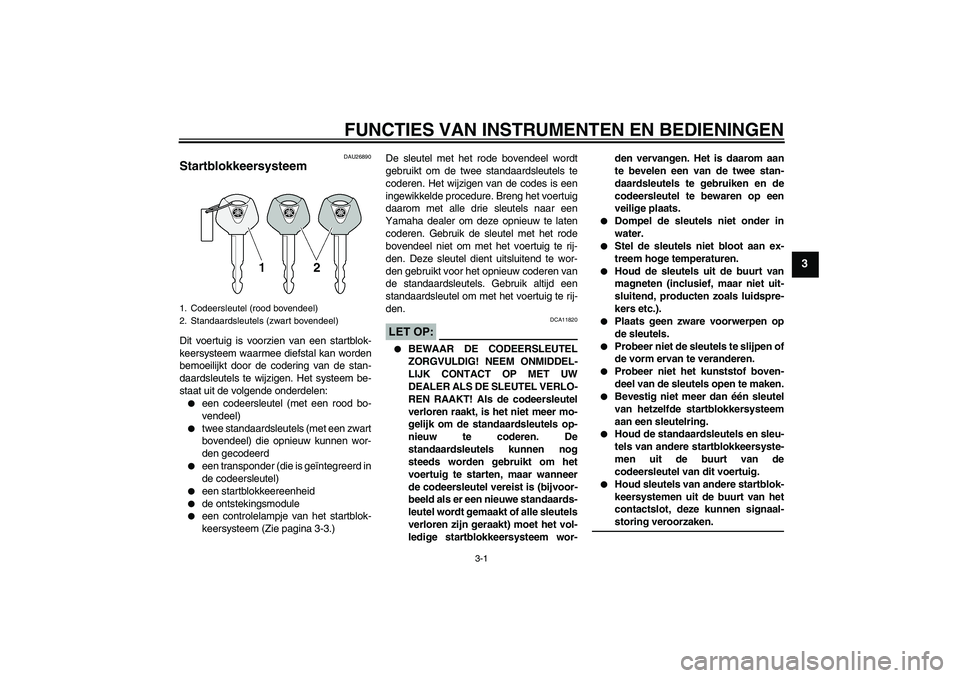

Startblokkeersysteem Dit voertuig is voorzien van een startblok-
keersysteem waarmee diefstal kan worden
bemoeilijkt door de codering van de stan-
daardsleutels te wijzigen. Het systeem be-
staat uit de volgende onderdelen:

een codeersleutel (met een rood bo-
vendeel)


twee standaardsleutels (met een zwart
bovendeel) die opnieuw kunnen wor-
den gecodeerd


een transponder (die is geïntegreerd in
de codeersleutel)


een startblokkeereenheid


de ontstekingsmodule


een controlelampje van het startblok-
keersysteem (Zie pagina 3-3.)De sleutel met het rode bovendeel wordt
gebruikt om de twee standaardsleutels te
coderen. Het wijzigen van de codes is een
ingewikkelde procedure. Breng het voertuig
daarom met alle drie sleutels naar een
Yamaha dealer om deze opnieuw te laten
coderen. Gebruik de sleutel met het rode
bovendeel niet om met het voertuig te rij-
den. Deze sleutel dient uitsluitend te wor-
den gebruikt voor het opnieuw coderen van
de standaardsleutels. Gebruik altijd een
standaardsleutel om met het voertuig te rij-
den.
LET OP:
DCA11820


BEWAAR DE CODEERSLEUTEL
ZORGVULDIG! NEEM ONMIDDEL-
LIJK CONTACT OP MET UW
DEALER ALS DE SLEUTEL VERLO-
REN RAAKT! Als de codeersleutel
verloren raakt, is het niet meer mo-
gelijk om de standaardsleutels op-
nieuw te coderen. De
standaardsleutels kunnen nog
steeds worden gebruikt om het
voertuig te starten, maar wanneer
de codeersleutel vereist is (bijvoor-
beeld als er een nieuwe standaards-
leutel wordt gemaakt of alle sleutels
verloren zijn geraakt) moet het vol-
ledige startblokkeersysteem wor-den vervangen. Het is daarom aan
te bevelen een van de twee stan-
daardsleutels te gebruiken en de
codeersleutel te bewaren op een
veilige plaats.


Dompel de sleutels niet onder in
water.


Stel de sleutels niet bloot aan ex-
treem hoge temperaturen.


Houd de sleutels uit de buurt van
magneten (inclusief, maar niet uit-
sluitend, producten zoals luidspre-
kers etc.).


Plaats geen zware voorwerpen op
de sleutels.


Probeer niet de sleutels te slijpen of
de vorm ervan te veranderen.


Probeer niet het kunststof boven-
deel van de sleutels open te maken.


Bevestig niet meer dan één sleutel
van hetzelfde startblokkersysteem
aan een sleutelring.


Houd de standaardsleutels en sleu-
tels van andere startblokkeersyste-
men uit de buurt van de
codeersleutel van dit voertuig.


Houd sleutels van andere startblok-
keersystemen uit de buurt van het
contactslot, deze kunnen signaal-storing veroorzaken.
1. Codeersleutel (rood bovendeel)
2. Standaardsleutels (zwart bovendeel)
U5WMD2D0.book Page 1 Monday, August 2, 2004 10:31 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-2
3
DAU10471

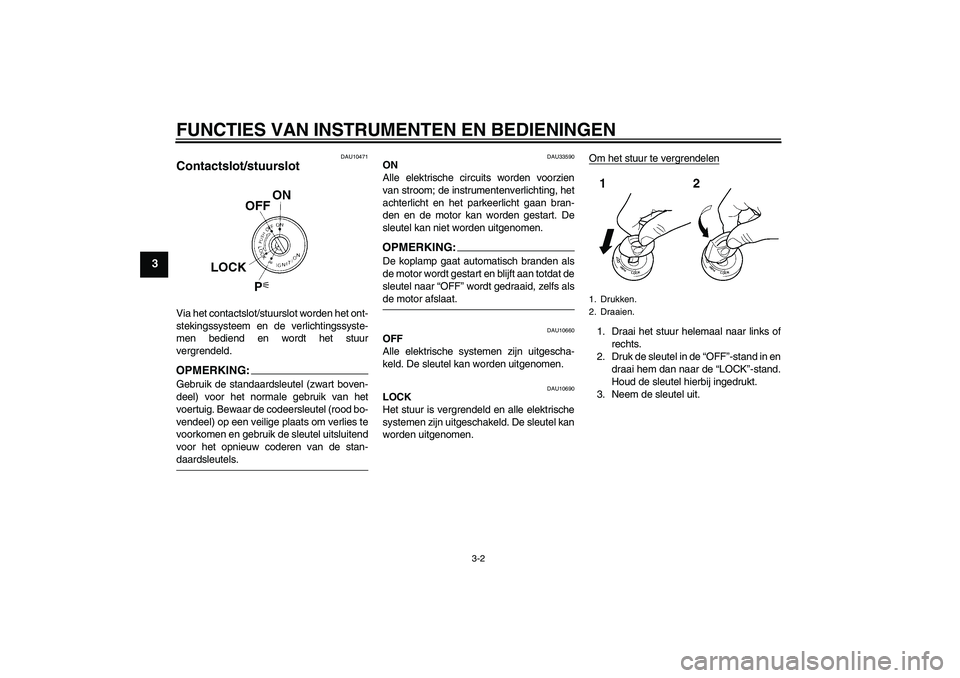

Contactslot/stuurslot Via het contactslot/stuurslot worden het ont-
stekingssysteem en de verlichtingssyste-
men bediend en wordt het stuur
vergrendeld.OPMERKING:Gebruik de standaardsleutel (zwart boven-
deel) voor het normale gebruik van het
voertuig. Bewaar de codeersleutel (rood bo-
vendeel) op een veilige plaats om verlies te
voorkomen en gebruik de sleutel uitsluitend
voor het opnieuw coderen van de stan-daardsleutels.
DAU33590
ON
Alle elektrische circuits worden voorzien
van stroom; de instrumentenverlichting, het
achterlicht en het parkeerlicht gaan bran-
den en de motor kan worden gestart. De
sleutel kan niet worden uitgenomen.OPMERKING:De koplamp gaat automatisch branden als
de motor wordt gestart en blijft aan totdat de
sleutel naar “OFF” wordt gedraaid, zelfs alsde motor afslaat.
DAU10660
OFF
Alle elektrische systemen zijn uitgescha-
keld. De sleutel kan worden uitgenomen.
DAU10690
LOCK
Het stuur is vergrendeld en alle elektrische
systemen zijn uitgeschakeld. De sleutel kan
worden uitgenomen.Om het stuur te vergrendelen
1. Draai het stuur helemaal naar links of
rechts.
2. Druk de sleutel in de “OFF”-stand in en
draai hem dan naar de “LOCK”-stand.
Houd de sleutel hierbij ingedrukt.
3. Neem de sleutel uit.1. Drukken.
2. Draaien.
U5WMD2D0.book Page 2 Monday, August 2, 2004 10:31 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-3
3

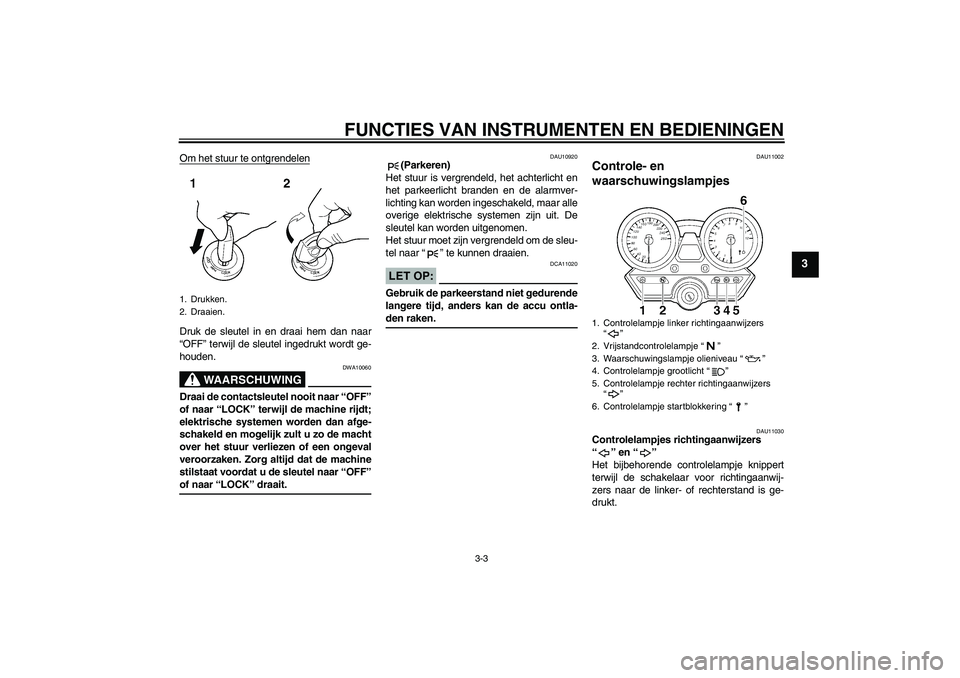

Om het stuur te ontgrendelenDruk de sleutel in en draai hem dan naar
“OFF” terwijl de sleutel ingedrukt wordt ge-
houden.
WAARSCHUWING
DWA10060
Draai de contactsleutel nooit naar “OFF”
of naar “LOCK” terwijl de machine rijdt;
elektrische systemen worden dan afge-
schakeld en mogelijk zult u zo de macht
over het stuur verliezen of een ongeval
veroorzaken. Zorg altijd dat de machine
stilstaat voordat u de sleutel naar “OFF”of naar “LOCK” draait.
DAU10920
(Parkeren)
Het stuur is vergrendeld, het achterlicht en
het parkeerlicht branden en de alarmver-
lichting kan worden ingeschakeld, maar alle
overige elektrische systemen zijn uit. De
sleutel kan worden uitgenomen.
Het stuur moet zijn vergrendeld om de sleu-
tel naar “” te kunnen draaien.
LET OP:
DCA11020
Gebruik de parkeerstand niet gedurende
langere tijd, anders kan de accu ontla-den raken.
DAU11002
Controle- en
waarschuwingslampjes
DAU11030
Controlelampjes richtingaanwijzers
“” en “”
Het bijbehorende controlelampje knippert
terwijl de schakelaar voor richtingaanwij-
zers naar de linker- of rechterstand is ge-
drukt.
1. Drukken.
2. Draaien.
1. Controlelampje linker richtingaanwijzers
“”
2. Vrijstandcontrolelampje “”
3. Waarschuwingslampje olieniveau “”
4. Controlelampje grootlicht “”
5. Controlelampje rechter richtingaanwijzers
“”
6. Controlelampje startblokkering “”
U5WMD2D0.book Page 3 Monday, August 2, 2004 10:31 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-4
3
DAU11060
Vrijstandcontrolelampje “”
Dit controlelampje brandt terwijl de versnel-
lingsbak in de vrijstand staat.
DAU11080
Controlelampje grootlicht “”
Dit controlelampje brandt terwijl de koplamp
is ingeschakeld voor grootlicht.
DAU11120
Waarschuwingslampje olieniveau “”
Dit waarschuwingslampje gaat branden als
het motorolieniveau laag is.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien.
Als het waarschuwingslampje niet een paar
seconden lang oplicht en dan dooft, vraag
dan een Yamaha dealer om het elektrisch
circuit te testen.OPMERKING:Bij een voldoende hoog olieniveau kan het
waarschuwingslampje soms toch knipperen
bij rijden op een helling of bij plotseling af-
remmen of optrekken, er is dan echter geensprake van een storing.
DAU27020
Controlelampje startblokkering “”
Het elektrisch circuit voor het controlelamp-
je controleert u door de contactsleutel naar
“ON” te draaien.
Als het controlelampje niet een paar secon-
den lang oplicht en dan dooft, vraag dan
een Yamaha dealer om het elektrisch circuit
te testen.
Als de sleutel naar “OFF” wordt gedraaid,
begint het controlelampje na 30 seconden
te knipperen om aan te geven dat het start-
blokkeersysteem is ingeschakeld. Het con-
trolelampje stopt na 24 uur met knipperen,
maar het startblokkeersysteem blijft inge-
schakeld.OPMERKING:Dit model is ook uitgerust met een zelfdia-
gnosesysteem voor het startblokkeersys-
teem. Als het startblokkeersysteem defect
is dan zal het controlelampje in een bepaald
patroon knipperen wanneer de contactsleu-
tel naar “ON” wordt gedraaid. Vraag in dat
geval een Yamaha dealer het zelfdiagnose-
systeem te controleren. Als het controle-
lampje eerst vijfmaal langzaam knippert en
dan herhaaldelijk tweemaal snel, betreft het
mogelijk een signaalstoring. Als deze foutzich voordoet, probeer dan het volgende.
1. Start de motor met behulp van de co-
deersleutel.
OPMERKING:Houd andere startblokkeersleutels uit de
buurt van het contactslot en bewaar niet
meer dan één startblokkeersleutel aan de-
zelfde sleutelring! Startblokkeersleutels
kunnen signaalstoring veroorzaken, waar-
door de motor mogelijk niet kan worden ge-start.
2. Als de motor start, zet deze dan weer
uit en probeer hem opnieuw te starten
met de standaardsleutels.
3. Als de motor niet kan worden gestart
met een of beide standaardsleutels,
breng dan het voertuig, de codeersleu-
tel en beide standaardsleutels naar
een Yamaha dealer en laat de stan-
daardsleutels opnieuw coderen.
U5WMD2D0.book Page 4 Monday, August 2, 2004 10:31 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-5
3
DAU11601
Snelheidsmeter De snelheidsmeter toont de actuele rijsnel-
heid.
Wanneer de sleutel naar “ON” wordt ge-
draaid, slaat de naald van de snelheidsme-
ter eenmaal helemaal uit tot aan de hoogste
snelheid en keert daarna weer terug naar
nul om het elektrische circuit te testen.
DAU11872
Toerenteller Met de elektrische toerenteller kan de mo-
torrijder het motortoerental controleren en
dit binnen het ideale bereik houden.
Als de sleutel naar “ON” wordt gedraaid,
slaat de naald van de toerenteller eenmaal
helemaal uit tot aan het hoogste aantal toe-
ren per minuut en keert daarna weer terug
naar nul tpm om het elektrische circuit te
testen.LET OP:
DCA10031
Laat de motor niet draaien terwijl de toe-
renteller in de rode zone wijst.Rode zone: 9500 tpm en hoger
DAU11991
Zelfdiagnosesysteem Dit model is uitgerust met een zelfdiagnose-
systeem voor de volgende elektrische cir-
cuits:

gasklepsensor


rijsnelheidssensor
Als een van deze circuits defect is, zal de
toerenteller bij herhaling de volgende fout-
code weergeven:
Gebruik het schema hierna om het defecte
elektrisch circuit te identificeren.
Als de toerenteller een dergelijke foutcode
weergeeft, noteer dan de circuitnumme-
raanduiding aangegeven in tpm en vraag
een Yamaha dealer de machine te controle-
ren.
1. Snelheidsmeter
1. Toerenteller
2. Rode zone toerenteller
Specifiek nummer in tpm voor het
defecte circuit
Gasklepsensor:
3000 tpm
Rijsnelheidssensor:
4000 tpm
Het actuele
motortoerental
gedurende 3
seconden
Circuitspecifiek
nummer in tpm
gedurende 2.5
seconden (zie
de tabel hierna.)
0 tpm
gedurende
3 seconden
U5WMD2D0.book Page 5 Monday, August 2, 2004 10:31 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-6
3
LET OP:
DCA10040
Wanneer de toerenteller een foutcode
aangeeft, moet de machine zo spoedig
mogelijk worden gecontroleerd om mo-torschade te voorkomen.
DAU33572
Multifunctioneel display Het multifunctionele display toont de vol-
gende voorzieningen:

een kilometerteller (die de totale afge-
legde afstand toont)


twee rittellers (die de afgelegde af-
stand aangeven sinds de tellers het
laatst werden teruggesteld op nul)


een brandstofniveaumeter


een klok
OPMERKING:Vergeet niet de sleutel naar “ON” te draaien
voordat u de toetsen “SELECT” en “RES-ET” gebruikt.Kilometerteller- en rittellermodus
Door indrukken van de “SELECT”-toets wis-
selt de weergave tussen de kilometerteller-
modus “ODO” en de rittellermodi “TRIP 1”
en “TRIP 2”, volgens onderstaande volgor-
de:
ODO → TRIP 1 → TRIP 2 → ODO
Om de ritteller op nul terug te stellen, selec-
teert u deze door op de toets “SELECT” te
drukken en daarna de toets “RESET” min-
stens 1 seconde lang ingedrukt te houden.
De rittellers kunnen worden gebruikt om de
afstand te schatten die met een volle brand-
stoftank kan worden afgelegd. Deze infor-
matie stelt u in staat de volgende tankstops
te plannen.
Brandstofniveaumeter
De brandstofniveaumeter geeft aan hoe-
veel brandstof in de tank aanwezig is. De
displaysegmenten van de brandstofniveau-
meter verdwijnen richting “E” (Empty) naar-
mate het brandstofniveau verder daalt.
Wanneer er nog maar één segment naast
“E” is overgebleven, moet zo snel mogelijk
brandstof worden bijgevuld.
OPMERKING:Deze brandstofniveaumeter is voorzien van
een zelfdiagnosesysteem. Als het elektrisch
circuit defect raakt, zullen de displayseg-
1. Klok
2. Brandstofniveaumeter
3. Kilometerteller/rittellers
4.“RESET”-toets
5.“SELECT”-toets
U5WMD2D0.book Page 6 Monday, August 2, 2004 10:31 AM
