YAMAHA XJR 1300 2005 Manual de utilização (in Portuguese)
Manufacturer: YAMAHA, Model Year: 2005, Model line: XJR 1300, Model: YAMAHA XJR 1300 2005Pages: 90, PDF Size: 5.61 MB
Page 81 of 90

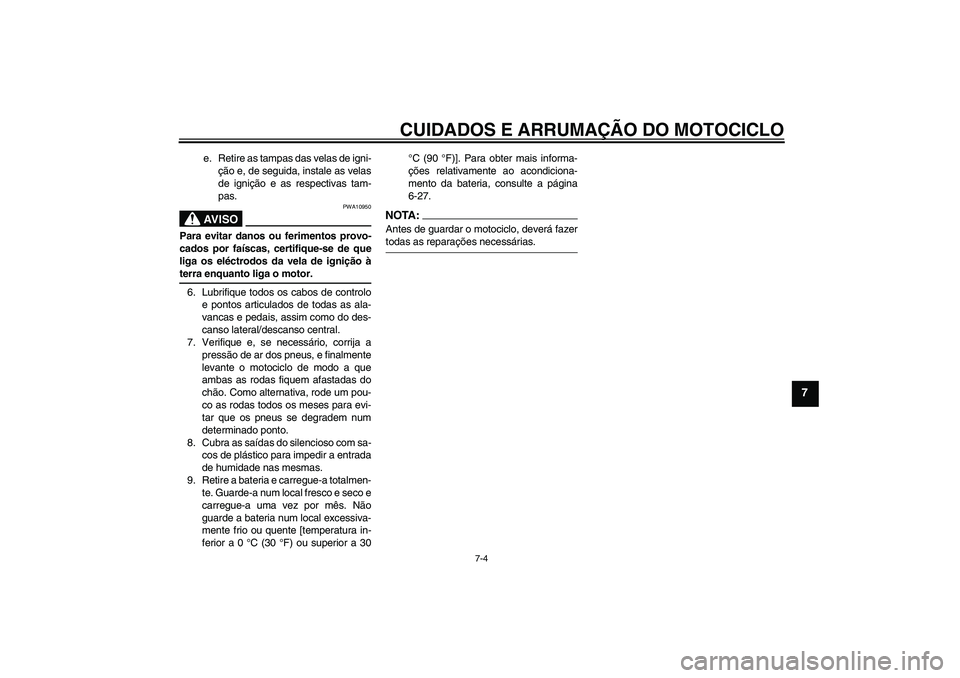

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-4
7
e. Retire as tampas das velas de igni-
ção e, de seguida, instale as velas
de ignição e as respectivas tam-
pas.AV I S O
PWA10950
Para evitar danos ou ferimentos provo-
cados por faíscas, certifique-se de que
liga os eléctrodos da vela de ignição àterra enquanto liga o motor.
6. Lubrifique todos os cabos de controlo
e pontos articulados de todas as ala-
vancas e pedais, assim como do des-
canso lateral/descanso central.
7. Verifique e, se necessário, corrija a
pressão de ar dos pneus, e finalmente
levante o motociclo de modo a que
ambas as rodas fiquem afastadas do
chão. Como alternativa, rode um pou-
co as rodas todos os meses para evi-
tar que os pneus se degradem num
determinado ponto.
8. Cubra as saídas do silencioso com sa-
cos de plástico para impedir a entrada
de humidade nas mesmas.
9. Retire a bateria e carregue-a totalmen-
te. Guarde-a num local fresco e seco e
carregue-a uma vez por mês. Não
guarde a bateria num local excessiva-
mente frio ou quente [temperatura in-
ferior a 0 °C (30 °F) ou superior a 30°C (90 °F)]. Para obter mais informa-
ções relativamente ao acondiciona-
mento da bateria, consulte a página
6-27.
NOTA:Antes de guardar o motociclo, deverá fazertodas as reparações necessárias.
U5WMP2P0.book Page 4 Monday, August 2, 2004 10:54 AM
Page 82 of 90

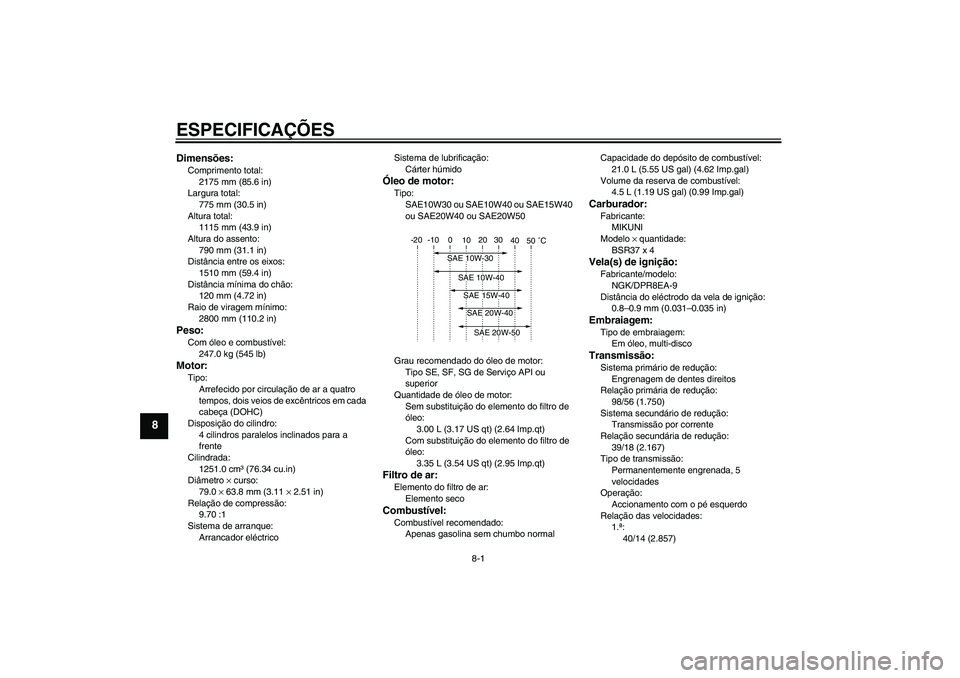

ESPECIFICAÇÕES
8-1
8
Dimensões:Comprimento total:
2175 mm (85.6 in)
Largura total:
775 mm (30.5 in)
Altura total:
1115 mm (43.9 in)
Altura do assento:
790 mm (31.1 in)
Distância entre os eixos:
1510 mm (59.4 in)
Distância mínima do chão:
120 mm (4.72 in)
Raio de viragem mínimo:
2800 mm (110.2 in)Peso:Com óleo e combustível:
247.0 kg (545 lb)Motor:Tipo:
Arrefecido por circulação de ar a quatro
tempos, dois veios de excêntricos em cada
cabeça (DOHC)
Disposição do cilindro:
4 cilindros paralelos inclinados para a
frente
Cilindrada:
1251.0 cm³ (76.34 cu.in)
Diâmetro × curso:
79.0 × 63.8 mm (3.11 × 2.51 in)
Relação de compressão:
9.70 :1
Sistema de arranque:
Arrancador eléctricoSistema de lubrificação:
Cárter húmido
Óleo de motor:Tipo:
SAE10W30 ou SAE10W40 ou SAE15W40
ou SAE20W40 ou SAE20W50
Grau recomendado do óleo de motor:
Tipo SE, SF, SG de Serviço API ou
superior
Quantidade de óleo de motor:
Sem substituição do elemento do filtro de
óleo:
3.00 L (3.17 US qt) (2.64 Imp.qt)
Com substituição do elemento do filtro de
óleo:
3.35 L (3.54 US qt) (2.95 Imp.qt)Filtro de ar:Elemento do filtro de ar:
Elemento secoCombustível:Combustível recomendado:
Apenas gasolina sem chumbo normalCapacidade do depósito de combustível:
21.0 L (5.55 US gal) (4.62 Imp.gal)
Volume da reserva de combustível:
4.5 L (1.19 US gal) (0.99 Imp.gal)
Carburador:Fabricante:
MIKUNI
Modelo × quantidade:
BSR37 x 4Vela(s) de ignição:Fabricante/modelo:
NGK/DPR8EA-9
Distância do eléctrodo da vela de ignição:
0.8–0.9 mm (0.031–0.035 in)Embraiagem:Tipo de embraiagem:
Em óleo, multi-discoTransmissão:Sistema primário de redução:
Engrenagem de dentes direitos
Relação primária de redução:
98/56 (1.750)
Sistema secundário de redução:
Transmissão por corrente
Relação secundária de redução:
39/18 (2.167)
Tipo de transmissão:
Permanentemente engrenada, 5
velocidades
Operação:
Accionamento com o pé esquerdo
Relação das velocidades:
1.ª:
40/14 (2.857)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
U5WMP2P0.book Page 1 Monday, August 2, 2004 10:54 AM
Page 83 of 90

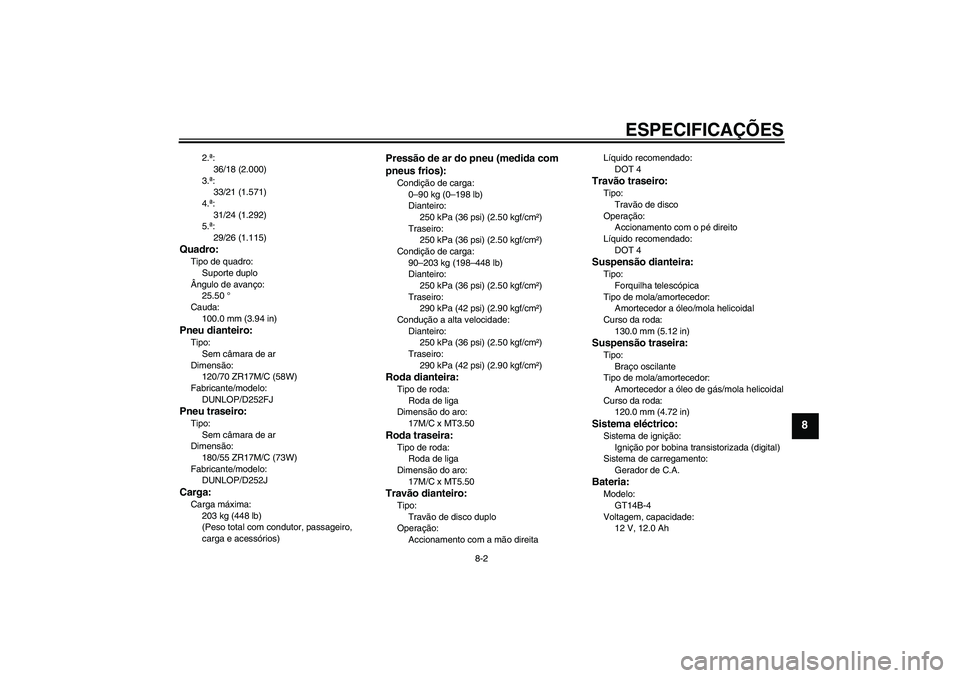

ESPECIFICAÇÕES
8-2
8
2.ª:
36/18 (2.000)
3.ª:
33/21 (1.571)
4.ª:
31/24 (1.292)
5.ª:
29/26 (1.115)
Quadro:Tipo de quadro:
Suporte duplo
Ângulo de avanço:
25.50 °
Cauda:
100.0 mm (3.94 in)Pneu dianteiro:Tipo:
Sem câmara de ar
Dimensão:
120/70 ZR17M/C (58W)
Fabricante/modelo:
DUNLOP/D252FJPneu traseiro:Tipo:
Sem câmara de ar
Dimensão:
180/55 ZR17M/C (73W)
Fabricante/modelo:
DUNLOP/D252JCarga:Carga máxima:
203 kg (448 lb)
(Peso total com condutor, passageiro,
carga e acessórios)
Pressão de ar do pneu (medida com
pneus frios):Condição de carga:
0–90 kg (0–198 lb)
Dianteiro:
250 kPa (36 psi) (2.50 kgf/cm²)
Traseiro:
250 kPa (36 psi) (2.50 kgf/cm²)
Condição de carga:
90–203 kg (198–448 lb)
Dianteiro:
250 kPa (36 psi) (2.50 kgf/cm²)
Traseiro:
290 kPa (42 psi) (2.90 kgf/cm²)
Condução a alta velocidade:
Dianteiro:
250 kPa (36 psi) (2.50 kgf/cm²)
Traseiro:
290 kPa (42 psi) (2.90 kgf/cm²)Roda dianteira:Tipo de roda:
Roda de liga
Dimensão do aro:
17M/C x MT3.50Roda traseira:Tipo de roda:
Roda de liga
Dimensão do aro:
17M/C x MT5.50Travão dianteiro:Tipo:
Travão de disco duplo
Operação:
Accionamento com a mão direitaLíquido recomendado:
DOT 4
Travão traseiro:Tipo:
Travão de disco
Operação:
Accionamento com o pé direito
Líquido recomendado:
DOT 4Suspensão dianteira:Tipo:
Forquilha telescópica
Tipo de mola/amortecedor:
Amortecedor a óleo/mola helicoidal
Curso da roda:
130.0 mm (5.12 in)Suspensão traseira:Tipo:
Braço oscilante
Tipo de mola/amortecedor:
Amortecedor a óleo de gás/mola helicoidal
Curso da roda:
120.0 mm (4.72 in)Sistema eléctrico:Sistema de ignição:
Ignição por bobina transistorizada (digital)
Sistema de carregamento:
Gerador de C.A.Bateria:Modelo:
GT14B-4
Voltagem, capacidade:
12 V, 12.0 Ah
U5WMP2P0.book Page 2 Monday, August 2, 2004 10:54 AM
Page 84 of 90

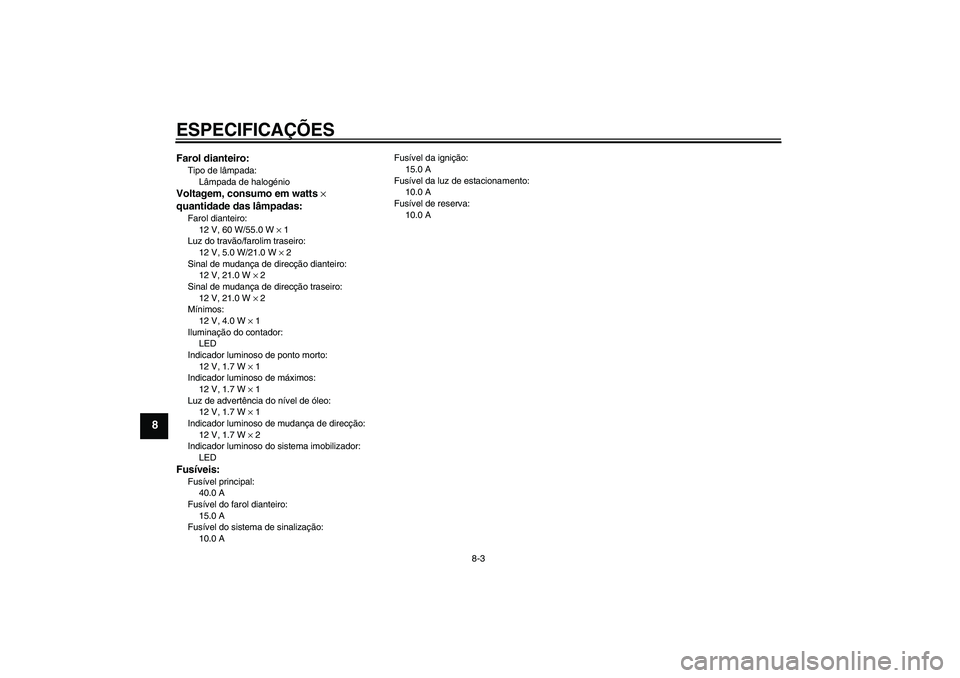

ESPECIFICAÇÕES
8-3
8
Farol dianteiro:Tipo de lâmpada:
Lâmpada de halogénioVoltagem, consumo em watts ×
quantidade das lâmpadas:Farol dianteiro:
12 V, 60 W/55.0 W × 1
Luz do travão/farolim traseiro:
12 V, 5.0 W/21.0 W × 2
Sinal de mudança de direcção dianteiro:
12 V, 21.0 W × 2
Sinal de mudança de direcção traseiro:
12 V, 21.0 W × 2
Mínimos:
12 V, 4.0 W × 1
Iluminação do contador:
LED
Indicador luminoso de ponto morto:
12 V, 1.7 W × 1
Indicador luminoso de máximos:
12 V, 1.7 W × 1
Luz de advertência do nível de óleo:
12 V, 1.7 W × 1
Indicador luminoso de mudança de direcção:
12 V, 1.7 W × 2
Indicador luminoso do sistema imobilizador:
LEDFusíveis:Fusível principal:
40.0 A
Fusível do farol dianteiro:
15.0 A
Fusível do sistema de sinalização:
10.0 AFusível da ignição:
15.0 A
Fusível da luz de estacionamento:
10.0 A
Fusível de reserva:
10.0 A
U5WMP2P0.book Page 3 Tuesday, August 3, 2004 11:59 AM
Page 85 of 90

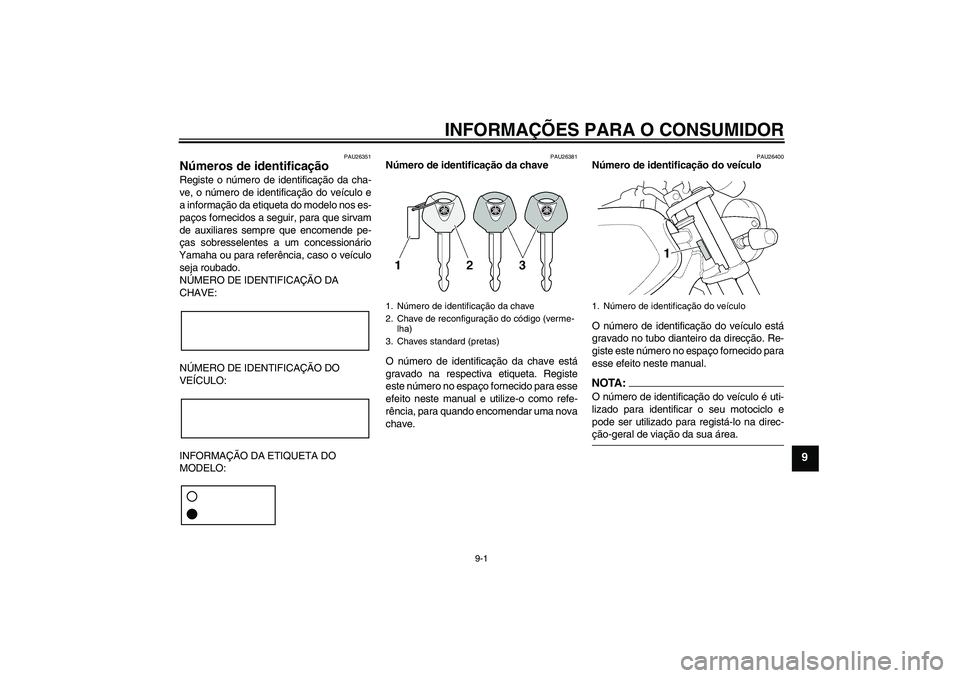

INFORMAÇÕES PARA O CONSUMIDOR
9-1
9
PAU26351
Números de identificação Registe o número de identificação da cha-
ve, o número de identificação do veículo e
a informação da etiqueta do modelo nos es-
paços fornecidos a seguir, para que sirvam
de auxiliares sempre que encomende pe-
ças sobresselentes a um concessionário
Yamaha ou para referência, caso o veículo
seja roubado.
NÚMERO DE IDENTIFICAÇÃO DA
CHAVE:
NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:
INFORMAÇÃO DA ETIQUETA DO
MODELO:
PAU26381
Número de identificação da chave
O número de identificação da chave está
gravado na respectiva etiqueta. Registe
este número no espaço fornecido para esse
efeito neste manual e utilize-o como refe-
rência, para quando encomendar uma nova
chave.
PAU26400
Número de identificação do veículo
O número de identificação do veículo está
gravado no tubo dianteiro da direcção. Re-
giste este número no espaço fornecido para
esse efeito neste manual.NOTA:O número de identificação do veículo é uti-
lizado para identificar o seu motociclo e
pode ser utilizado para registá-lo na direc-ção-geral de viação da sua área.
1. Número de identificação da chave
2. Chave de reconfiguração do código (verme-
lha)
3. Chaves standard (pretas)
1. Número de identificação do veículo
U5WMP2P0.book Page 1 Monday, August 2, 2004 10:54 AM
Page 86 of 90
INFORMAÇÕES PARA O CONSUMIDOR
9-2
9
PAU26480
Etiqueta do modelo
A etiqueta do modelo está colocada no
chassis, por baixo do assento. (Consulte a
página 3-14.) Registe a informação cons-
tante nesta etiqueta no espaço providencia-
do para esse efeito neste manual. Esta
informação será necessária para encomen-
dar peças sobresselentes a um concessio-
nário Yamaha.1. Etiqueta do modeloU5WMP2P0.book Page 2 Monday, August 2, 2004 10:54 AM
Page 87 of 90
ÍNDICE REMISSIVO
AAlarme antifurto (opcional) ..................... 3-7
Alavanca da embraiagem ....................... 3-9
Alavanca do motor de arranque
(afogador) ........................................... 3-14
Alavanca do travão ............................... 3-10
Alavancas do travão e da embraiagem,
verificação e lubrificação .................... 6-24
Amortecedores, ajuste.......................... 3-17
Armazenagem ........................................ 7-3
Arranque a frio ........................................ 5-1
Assento................................................. 3-14BBateria .................................................. 6-27CCabos, verificação e lubrificação .......... 6-22
Carburadores, ajuste ............................ 6-13
Combustível.......................................... 3-11
Compartimento de armazenagem ........ 3-15
Consumo de combustível,
sugestões para a redução .................... 5-3
Conversor catalítico .............................. 3-13
Corrente de transmissão,
lubrificação ......................................... 6-22
Cuidados ................................................ 7-1DDescanso central e descanso lateral,
verificação e lubrificação .................... 6-24
Descanso lateral ................................... 3-18
Detecção e resolução de problemas .... 6-35
Direcção, verificação ............................ 6-26
Dispositivo de auto-diagnóstico .............. 3-5EElemento do filtro de ar, limpeza .......... 6-12Especificações ........................................ 8-1
Estacionamento ...................................... 5-4
Etiqueta do modelo ................................. 9-2
FFolga da alavanca da embraiagem ....... 6-17
Folga da corrente de transmissão......... 6-20
Folga das válvulas ................................ 6-14
Folga do cabo do acelerador,
verificação ........................................... 6-14
Forquilha dianteira, ajuste ..................... 3-16
Forquilha dianteira, verificação ............. 6-25
Fusíveis, substituição ............................ 6-28IIndicadores luminosos de mudança de
direcção ................................................ 3-3
Indicadores luminosos e luzes de
advertência ........................................... 3-3
Indicador luminoso de máximos..............3-4
Indicador luminoso de ponto morto ......... 3-4
Indicador luminoso do sistema
imobilizador ........................................... 3-4
Informações relativas à segurança ......... 1-1
Interruptor da buzina ...............................3-8
Interruptor da luz do travão traseiro,
ajuste ..................................................6-17
Interruptor de arranque ........................... 3-8
Interruptor de farol alto/baixo ..................3-8
Interruptor de paragem do motor ............ 3-8
Interruptor de perigo................................ 3-8
Interruptor de ultrapassagem .................. 3-8
Interruptor do sinal de mudança de
direcção ................................................ 3-8
Interruptores do guiador .......................... 3-7Interruptor principal/bloqueio da
direcção ................................................ 3-2
JJogo de ferramentas ............................... 6-1LLâmpada da luz do travão/farolim
traseiro, substituição........................... 6-30
Lâmpada de mínimos, substituição ...... 6-31
Lâmpada do farol dianteiro,
substituição......................................... 6-29
Lâmpada do sinal de mudança de
direcção, substituição ......................... 6-31
Líquidos dos travões e da
embraiagem, mudança ....................... 6-20
Lista de verificação prévia à viagem....... 4-2
Localizações das peças.......................... 2-1
Luz de advertência do nível de óleo ....... 3-4MMotor, arranque a quente ....................... 5-2
Mudança de velocidades ........................ 5-3NNíveis dos líquidos dos travões e da
embraiagem, verificação .................... 6-19
Número de identificação da chave ......... 9-1
Número de identificação do veículo........ 9-1
Números de identificação ....................... 9-1OÓleo do motor e elemento do filtro de
óleo ....................................................... 6-9PPainéis, remoção e instalação ................ 6-6
Pastilhas do travão da frente e de
trás, verificação .................................. 6-18
U5WMP2P0.book Page 1 Monday, August 2, 2004 10:54 AM
Page 88 of 90
ÍNDICE REMISSIVOPedais do travão e de mudança de
velocidades, verificação e
lubrificação ......................................... 6-23
Pedal de mudança de velocidades ......... 3-9
Pedal do travão ..................................... 3-10
Pivôs do braço oscilante, lubrificação ... 6-25
Pneus .................................................... 6-14
Prendedores da correia de bagagem ... 3-18
Punho e cabo do acelerador,
verificação e lubrificação .................... 6-23RRoda (dianteira) .................................... 6-32
Rodagem do motor ................................. 5-4
Rodas.................................................... 6-17
Roda (traseira) ...................................... 6-33
Rolamentos de roda, verificação .......... 6-26SSistema de corte do circuito de
ignição ................................................ 3-19
Sistema imobilizador ............................... 3-1
Suporte do capacete ............................. 3-15TTabela de detecção e resolução de
problemas ........................................... 6-36
Tabela de lubrificação e manutenção
periódica ............................................... 6-2
Tampa do depósito de combustível ...... 3-11
Taquímetro.............................................. 3-5
Torneira de combustível ....................... 3-13
Tubo de respiração do depósito de
combustível ........................................ 3-12VVelas de ignição, verificação .................. 6-8
Velocidade de ralenti do motor ............. 6-13Velocímetro ............................................ 3-5
Visor multifuncional ................................ 3-6
U5WMP2P0.book Page 2 Monday, August 2, 2004 10:54 AM
Page 89 of 90
U5WMP2P0.book Page 3 Monday, August 2, 2004 10:54 AM
Page 90 of 90
IMPRESSO EM PAPEL RECICLADO
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2004.12-0.3×1 CR
(P)5WM-28199-P2
XJR1300
MANUAL DO UTILIZADOR
