COMMANDES ET INSTRUMENTS
3-16
3
FAU13900
Selle Dépose de la selle1. Introduire la clé dans la serrure de la selle, puis la tourner comme illustré.
2. Retirer la selle.
Repose de la selle 1. Insérer la patte de fixation à l’avant de
la selle dans le support de selle,
comme illustré. 2. Appuyer ensuite sur l’arrière de la selle
afin de la refermer correctement.
3. Retirer la clé.
N.B.S’assurer que la selle est bien remise en
place avant de démarrer.
FAU14351
Accroche-casque Pour ouvrir l’accroche-casque, introduire la
clé dans la serrure de la selle, puis la tour-
ner comme illustré.
Pour verrouiller l’acc roche-casque, tourner
la clé à sa position d’origine, puis la retirer.
AVERTISSEMENT ! Ne jamais rouler
avec un casque accroché à l’accroche-
casque, car le casque pourrait heurter
un objet et cela risque de provoquer la
perte de contrôle du véhicule et être la
cause d’un accident.
[FWA10161]

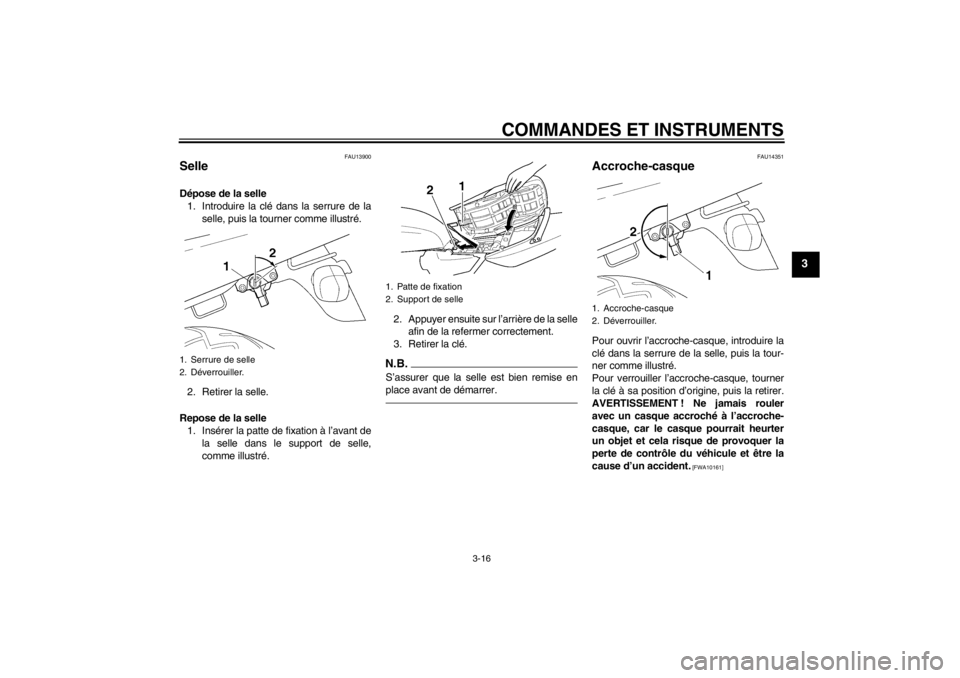

1. Serrure de selle
2. Déverrouiller.
1. Patte de fixation
2. Support de selle
1. Accroche-casque
2. Déverrouiller.
U5WMF9F0.book Page 16 Friday, November 30, 2012 5:09 PM

COMMANDES ET INSTRUMENTS
3-17
3
FAU14453
Compartiment de rangement Le compartiment de rangement est situé
sous la selle. (Voir page 3-16.)
Avant de ranger le Manuel du propriétaire
ou d’autres documents dans ce comparti-
ment, il est préférable de les placer dans un
sac en plastique afin de les protéger contre
l’humidité. En lavant le véhicule, prendre
soin de ne pas laisser pénétrer d’eau dans
le compartiment de rangement.
AVERTISSEMENT
FWA10961
●
Ne pas dépasser la limite de charge
du compartiment de rangement, qui
est de 3 kg (7 lb).
●
Ne pas dépasser la charge maxi-
male du véhicule, qui est de 205 kg
(452 lb).
FAU14743
Réglage de la fourche
AVERTISSEMENT
FWA10180
Toujours sélectionner le même réglage
pour les deux bras de fourche. Un ré-
glage mal équilibré risque de réduire la
maniabilité et la stabilité du véhicule.La fourche est équipée de vis de réglage de
la précontrainte de ressort, de vis de ré-
glage de la force d’amortissement à la dé-
tente et de vis de réglage de la force
d’amortissement à la compression.ATTENTION
FCA10101
Ne jamais dépasser les limites maximum
ou minimum afin d’éviter d’endommager
le mécanisme.Précontrainte de ressort
Pour augmenter la précontrainte de ressort
et donc durcir la suspension, tourner la vis
de réglage de chacun des bras de fourche
dans le sens (a). Pour réduire la précon-
trainte de ressort et donc adoucir la suspen-
sion, tourner ces deux vis dans le sens (b).Bien veiller à aligner la rainure de réglage fi-
gurant sur le dispositif de réglage et le som-
met du bouchon de tube de fourche.

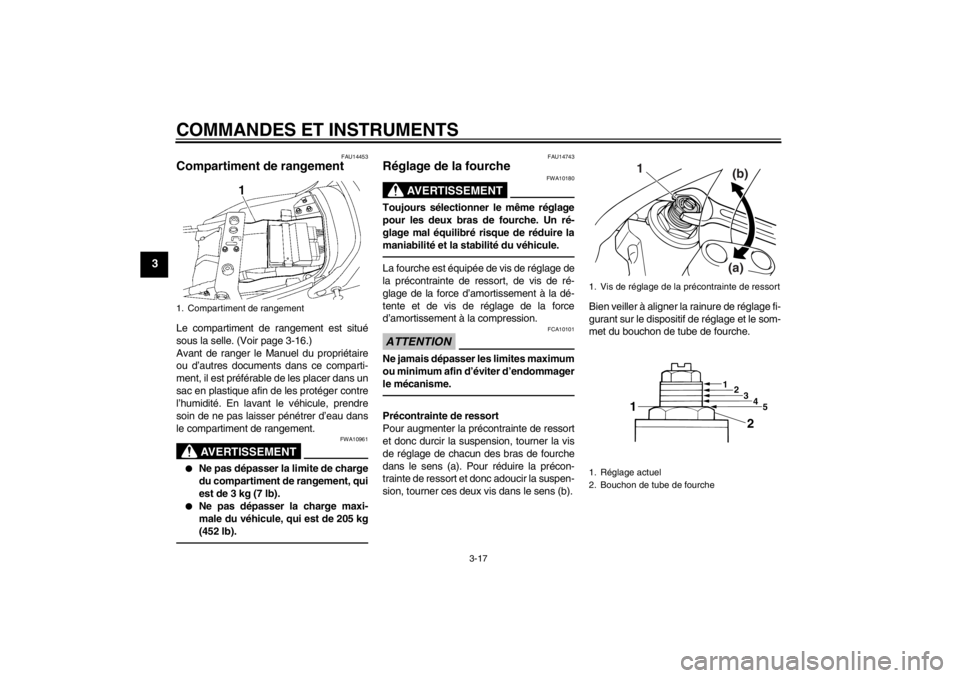

1. Compartiment de rangement
1. Vis de réglage de la précontrainte de ressort
1. Réglage actuel
2. Bouchon de tube de fourche
1
(a)(b)
3
1
2
45
2
1
U5WMF9F0.book Page 17 Friday, November 30, 2012 5:09 PM

COMMANDES ET INSTRUMENTS
3-18
3
Force d’amortissement à la détente
Pour augmenter la force d’amortissement à
la détente et donc durcir l’amortissement,
tourner la vis de réglage de chacun des
bras de fourche dans le sens (a). Pour ré-
duire la force d’amortissement à la détente
et donc adoucir l’amortissement, tourner
ces deux vis dans le sens (b).Force d’amortissement à la compres-
sion
Pour augmenter la force d’amortissement à
la compression et donc durcir l’amortisse-
ment, tourner la vis de réglage de chacun
des bras de fourche dans le sens (a). Pour
réduire la force d’amortissement à la com-
pression et donc adoucir l’amortissement,
tourner ces deux vis dans le sens (b).
N.B.En raison de différences dans la production,
le nombre total des déclics de réglage peut
varier selon les dispositifs de réglage de la
force d’amortissement. Le nombre total de
déclics représente toutefois la même plage
de réglage. Afin d’obtenir un réglage précis,
Réglage de la précontrainte de
ressort :
Minimum (réglage souple) :8
Standard :
5
Maximum (réglage dur) : 1

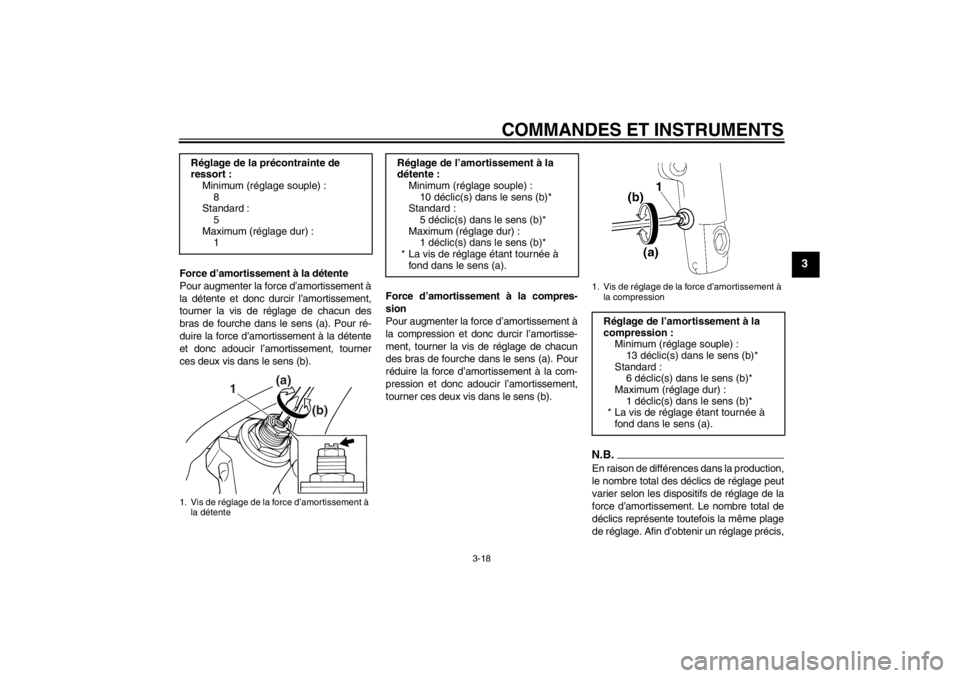

1. Vis de réglage de la force d’amortissement à
la détente
1 (a)
(b)
Réglage de l’amortissement à la
détente :Minimum (réglage souple) :10 déclic(s) dans le sens (b)*
Standard :
5 déclic(s) dans le sens (b)*
Maximum (réglage dur) : 1 déclic(s) dans le sens (b)*
* La vis de réglage étant tournée à fond dans le sens (a).
1. Vis de réglage de la force d’amortissement à
la compression
Réglage de l’amortissement à la
compression :Minimum (réglage souple) : 13 déclic(s) dans le sens (b)*
Standard : 6 déclic(s) dans le sens (b)*
Maximum (réglage dur) :
1 déclic(s) dans le sens (b)*
* La vis de réglage étant tournée à fond dans le sens (a).
U5WMF9F0.book Page 18 Friday, November 30, 2012 5:09 PM

COMMANDES ET INSTRUMENTS
3-19
3
il est préférable de vérifier le nombre de dé-
clics de chaque dispositif et d’adapter les
valeurs données, si nécessaire.
FAU43256
Réglage du combiné ressort-
amortisseur
AVERTISSEMENT
FWA10210
Toujours sélectionner le même réglage
pour les deux combinés ressort-amor-
tisseur. Un réglage mal équilibré risque
de réduire la maniabilité et la stabilité du
véhicule.Chaque combiné ressort-amortisseur est
équipé d’une bague de réglage de la pré-
contrainte de ressort et de boutons de ré-
glage de la force d’amortissement à la dé-
tente et à la compression.
Précontrainte de ressort
Régler la précontrainte de ressort en procé-
dant comme suit.1. Desserrer la vis de blocage de 1/2 tour dans le sens inverse des aiguilles
d’une montre. 2. Pour augmenter la précontrainte de
ressort et donc durcir la suspension,
tourner la bague de réglage dans le
sens (a). Pour réduire la précontrainte
de ressort et donc adoucir la suspen-
sion, tourner la bague de réglage dans
le sens (b).
●
Effectuer ce réglage à l’aide de la
clé spéciale incluse dans la
trousse de réparation.
●
Le réglage de la précontrainte de
ressort est déterminé en effec-
tuant la mesure A (voir illustra-
tion). Plus la distance A est
grande, plus la précontrainte de
ressort est élevée ; plus la dis-
tance A est courte, plus la pré-
contrainte de ressort est réduite.
1. Vis de blocage
U5WMF9F0.book Page 19 Friday, November 30, 2012 5:09 PM

COMMANDES ET INSTRUMENTS
3-20
3
À chaque tour complet de la ba-
gue de réglage, la distance A se
modifie de 1.5 mm (0.06 in).
●
Bien veiller à tourner la bague de
réglage de sorte que la vis de blo-
cage soit tournée vers l’extérieur.3. Serrer la vis de blocage au couple spé-cifié.
Force d’amortissement à la détente
Pour augmenter la force d’amortissement à
la détente et donc durcir l’amortissement,
tourner le bouton de réglage dans le sens
(a). Pour réduire la force d’amortissement à
la détente et donc adoucir l’amortissement,
tourner le bouton de réglage dans le sens
(b). Force d’amortissement à la compres-
sion
Pour augmenter la force d’amortissement à
la compression et donc durcir l’amortisse-
ment, tourner le bouton de réglage dans le
sens (a). Pour réduire la force d’amortisse-

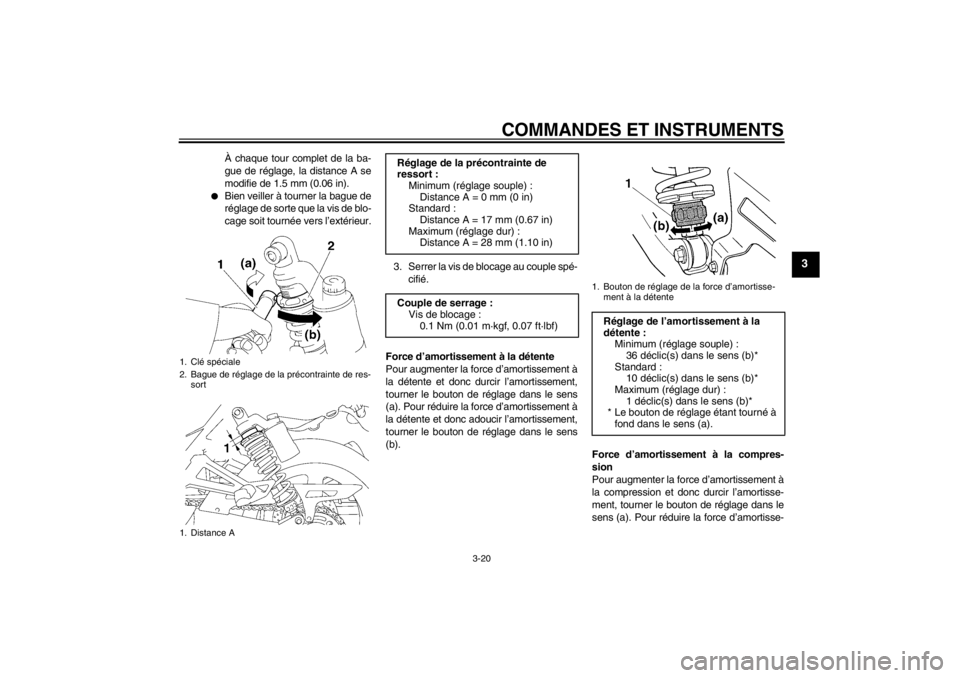

1. Clé spéciale
2. Bague de réglage de la précontrainte de res-
sort
1. Distance A
Réglage de la précontrainte de
ressort : Minimum (réglage souple) :Distance A = 0 mm (0 in)
Standard :
Distance A = 17 mm (0.67 in)
Maximum (réglage dur) : Distance A = 28 mm (1.10 in)
Couple de serrage : Vis de blocage :
0.1 Nm (0.01 m·kgf, 0.07 ft·lbf)

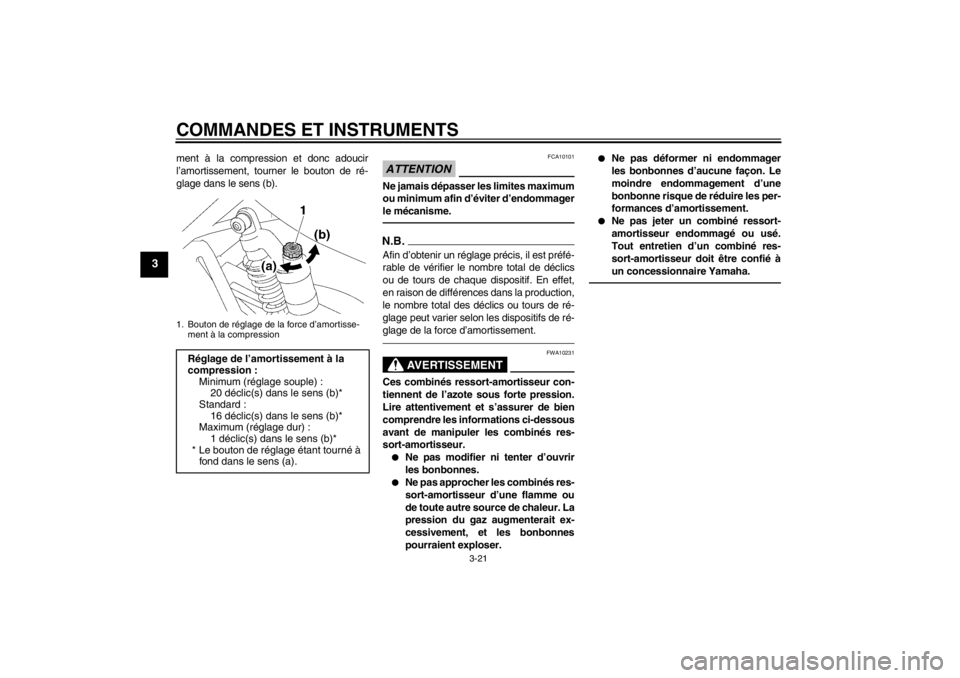

1. Bouton de réglage de la force d’amortisse-
ment à la détente
Réglage de l’amortissement à la
détente :Minimum (réglage souple) : 36 déclic(s) dans le sens (b)*
Standard : 10 déclic(s) dans le sens (b)*
Maximum (réglage dur) :
1 déclic(s) dans le sens (b)*
* Le bouton de réglage étant tourné à fond dans le sens (a).
U5WMF9F0.book Page 20 Friday, November 30, 2012 5:09 PM

COMMANDES ET INSTRUMENTS
3-21
3
ment à la compression et donc adoucir
l’amortissement, tourner le bouton de ré-
glage dans le sens (b).
ATTENTION
FCA10101
Ne jamais dépasser les limites maximum
ou minimum afin d’éviter d’endommager
le mécanisme.N.B.Afin d’obtenir un réglage précis, il est préfé-
rable de vérifier le nombre total de déclics
ou de tours de chaque dispositif. En effet,
en raison de différences dans la production,
le nombre total des déclics ou tours de ré-
glage peut varier selon les dispositifs de ré-
glage de la force d’amortissement.
AVERTISSEMENT
FWA10231
Ces combinés ressort-amortisseur con-
tiennent de l’azote sous forte pression.
Lire attentivement et s’assurer de bien
comprendre les informations ci-dessous
avant de manipuler les combinés res-
sort-amortisseur.●
Ne pas modifier ni tenter d’ouvrir
les bonbonnes.
●
Ne pas approcher les combinés res-
sort-amortisseur d’une flamme ou
de toute autre source de chaleur. La
pression du gaz augmenterait ex-
cessivement, et les bonbonnes
pourraient exploser.
●
Ne pas déformer ni endommager
les bonbonnes d’aucune façon. Le
moindre endommagement d’une
bonbonne risque de réduire les per-
formances d’amortissement.
●
Ne pas jeter un combiné ressort-
amortisseur endommagé ou usé.
Tout entretien d’un combiné res-
sort-amortisseur doit être confié à
un concessionnaire Yamaha.

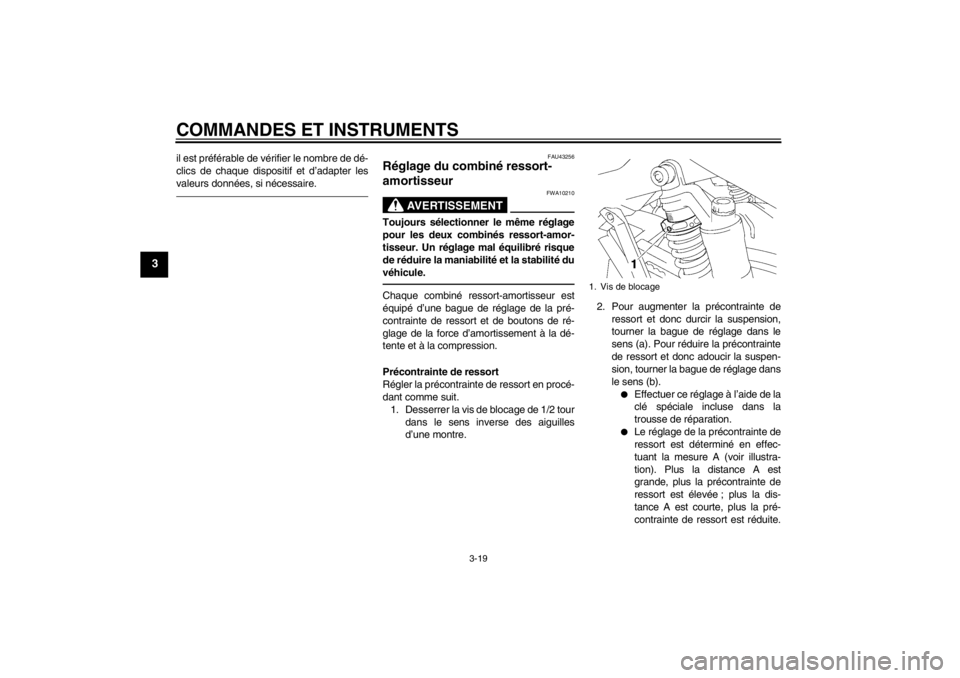

1. Bouton de réglage de la force d’amortisse-ment à la compressionRéglage de l’amortissement à la
compression :Minimum (réglage souple) :20 déclic(s) dans le sens (b)*
Standard : 16 déclic(s) dans le sens (b)*
Maximum (réglage dur) :
1 déclic(s) dans le sens (b)*
* Le bouton de réglage étant tourné à fond dans le sens (a).
U5WMF9F0.book Page 21 Friday, November 30, 2012 5:09 PM

COMMANDES ET INSTRUMENTS
3-22
3
FAU43442
Supports de sangle de fixation

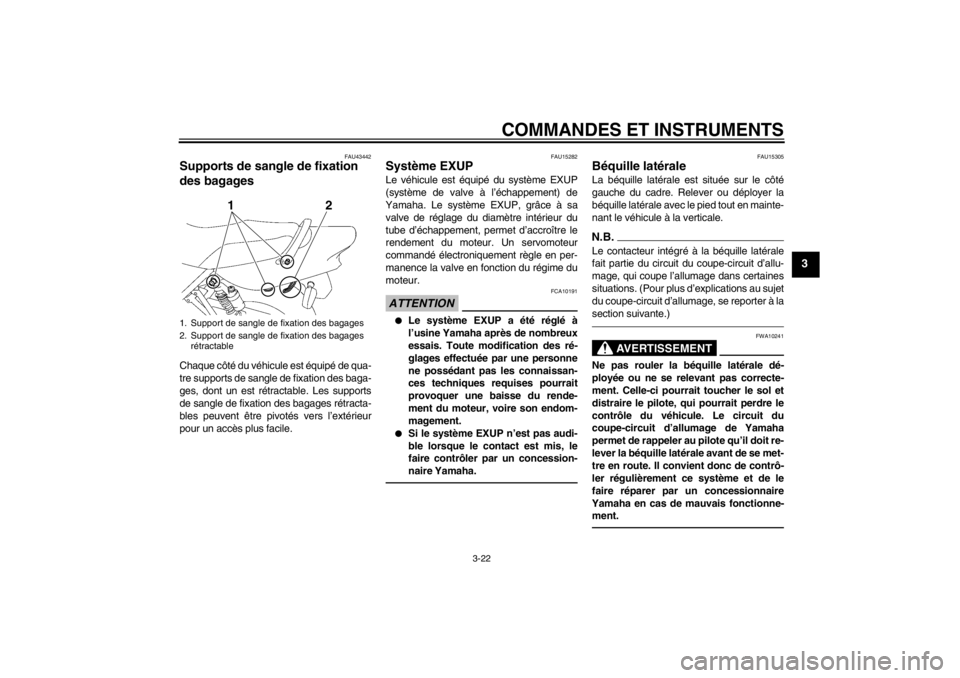

des bagages Chaque côté du véhicule est équipé de qua-
tre supports de sangle de fixation des baga-
ges, dont un est rétractable. Les supports
de sangle de fixation des bagages rétracta-
bles peuvent être pivotés vers l’extérieur
pour un accès plus facile.
FAU15282
Système EXUP Le véhicule est équipé du système EXUP
(système de valve à l’échappement) de
Yamaha. Le système EXUP, grâce à sa
valve de réglage du diamètre intérieur du
tube d’échappement, permet d’accroître le
rendement du moteur. Un servomoteur
commandé électroniquement règle en per-
manence la valve en fonction du régime du
moteur.ATTENTION
FCA10191
●
Le système EXUP a été réglé à
l’usine Yamaha après de nombreux
essais. Toute modification des ré-
glages effectuée par une personne
ne possédant pas les connaissan-
ces techniques requises pourrait
provoquer une baisse du rende-
ment du moteur, voire son endom-
magement.
●
Si le système EXUP n’est pas audi-
ble lorsque le contact est mis, le
faire contrôler par un concession-
naire Yamaha.
FAU15305
Béquille latérale La béquille latérale est située sur le côté
gauche du cadre. Relever ou déployer la
béquille latérale avec le pied tout en mainte-
nant le véhicule à la verticale.N.B.Le contacteur intégré à la béquille latérale
fait partie du circuit du coupe-circuit d’allu-
mage, qui coupe l’allumage dans certaines
situations. (Pour plus d’explications au sujet
du coupe-circuit d’allumage, se reporter à la
section suivante.)
AVERTISSEMENT
FWA10241
Ne pas rouler la béquille latérale dé-
ployée ou ne se relevant pas correcte-
ment. Celle-ci pourrait toucher le sol et
distraire le pilote, qui pourrait perdre le
contrôle du véhicule. Le circuit du
coupe-circuit d’allumage de Yamaha
permet de rappeler au pilote qu’il doit re-
lever la béquille latérale avant de se met-
tre en route. Il convient donc de contrô-
ler régulièrement ce système et de le
faire réparer par un concessionnaire
Yamaha en cas de mauvais fonctionne-
ment.
1. Support de sangle de fixation des bagages
2. Support de sangle de fixation des bagages rétractable
12
U5WMF9F0.book Page 22 Friday, November 30, 2012 5:09 PM

COMMANDES ET INSTRUMENTS
3-23
3
FAU44902
Coupe-circuit d’allumage Le circuit du coupe-circuit d’allumage, qui
comprend les contacteurs de béquille laté-
rale, d’embrayage et de point mort, remplit
les fonctions suivantes.●
Il empêche la mise en marche du mo-
teur lorsqu’une vitesse est engagée et
que la béquille latérale est relevée
mais que le levier d’embrayage n’est
pas actionné.
●
Il empêche la mise en marche du mo-
teur lorsqu’une vitesse est engagée et
que le levier d’embrayage est actionné
mais que la béquille latérale n’a pas
été relevée.
●
Il coupe le moteur lorsqu’une vitesse
est engagée et que l’on déploie la
béquille latérale.
Contrôler régulièrement le fonctionnement
du circuit du coupe-circuit d’allumage en ef-
fectuant le procédé suivant.
U5WMF9F0.book Page 23 Friday, November 30, 2012 5:09 PM

COMMANDES ET INSTRUMENTS
3-24
3
Le moteur étant coupé :
1. Déployer la béquille latérale.
2. S’assurer que le coupe-circuit du moteur est à la position
3. Mettre le contact.
4. Mettre la boîte de vitesses au point mort.
5. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il ?
Le moteur tournant toujours :
6. Relever la béquille latérale.
7. Actionner le levier d’embrayage afin de débrayer le moteur.
8. Engager une vitesse.
9. Déployer la béquille latérale.
Le moteur cale-t-il ?
Après que le moteur a calé :
10. Relever la béquille latérale.
11. Actionner le levier d’embrayage afin de débrayer le moteur.
12. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il ?
Le circuit est en ordre. La moto peut être utilisée. Le contacteur de point mort pourrait ne pas
fonctionner correctement.
Ne pas rouler
avant d’avoir fait contrôler la
moto par un concessionnaire Yamaha.
Le contacteur de béquille latérale pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler la
moto par un concessionnaire Yamaha.
Le contacteur d’embrayage pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler la
moto par un concessionnaire Yamaha.
OUI NON OUI NON OUI NON
AVERTISSEMENT
●
Pour ce contrôle, le véhicule doit être
dressé sur sa béquille centrale.
●
Si un mauvais fonctionnement est constaté,
faire contrôler le circuit par un
concessionnaire Yamaha avant de démarrer.
“ ”.
U5WMF9F0.book Page 24 Friday, November 30, 2012 5:09 PM

POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
4-1
4
FAU15597
Toujours effectuer ces contrôles avant chaque départ afin de s’assurer que le véhicule peut être conduit en toute sécurité. Tou jours res-
pecter les procédés et intervalles de contrôle et d’entretien figurant dans ce Manuel du propriétaire.
AVERTISSEMENT
FWA11151
L’omission du contrôle ou de l’entretien correct du véhicule augmente les risques d’accident ou d’endommagement. Ne pas con-
duire le véhicule en cas de détection d’un problème. Si le problème ne peut être résolu en suivant les procédés repris dans ce
manuel, faire contrôler le véhicule par un concessionnaire Yamaha.Contrôler les points suivants avant de mettre le moteur en marche :
ÉLÉMENTS CONTRÔLES PAGES
Carburant Contrôler le niveau de carburant dans le réservoir.
Refaire le plein de carburant si nécessaire.
S’assurer de l’absence de fuite au ni
veau des durites d’alimentation.
S’assurer que la durite de mise à l’air du réservoir de carburant et la durite de trop-plein ne sont ni bouchées, craquelées ou autrement endommagées, et qu’el-
les sont branchées correctement. 3-13, 3-15
Huile moteur Contrôler le niveau d’huile du moteur.
Si nécessaire, ajouter l’huile du type recommandé jusqu’au niveau spécifié.
S’assurer de l’absence de fuites d’huile. 6-11
Frein avant Contrôler le fonctionnement.
Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de sen-
sation de mollesse.
Contrôler l’usure des plaquettes de frein.
Remplacer si nécessaire.
Contrôler le niveau du liquide dans le réservoir.
Si nécessaire, ajouter du liquide de frein du type spécifié jusqu’au niveau spécifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite. 6-20, 6-21
U5WMF9F0.book Page 1 Friday, November 30, 2012 5:09 PM
