ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-15
6
3. Extraire l’élément du filtre à air.
4. Loger un élément neuf dans le boîtierde filtre à air. ATTENTION : S’assurer
que l’élément du filtre à air est cor-
rectement logé dans le boîtier de fil-
tre à air. Ne jamais mettre le moteur
en marche avant d’avoir remonté
l’élément du filtre à air. Une usure
excessive du ou des pistons et/ou
du ou des cylindres pourrait en ré-
sulter.
[FCA10481]
5. Remettre le couvercle du boîtier de fil- tre à air en place et le fixer à l’aide de
ses vis.
6. Reposer le cache. Nettoyage du tube de vidange du filtre à
air
1. Contrôler si le tube de vidange, situé devant le boîtier de filtre à air, contient
de l’eau ou des crasses.
2. S’il y a présence d’eau et de crasse, retirer et nettoyer le tube, puis remon-
ter ce dernier.
FAU21384
Contrôle de la garde de la poi-
gnée des gaz La garde de la poignée des gaz doit être de
3.0–5.0 mm (0.12–0.20 in) au bord intérieur
de la poignée des gaz. Contrôler régulière-
ment la garde de la poignée des gaz et, si
nécessaire, la faire régler par un conces-
sionnaire Yamaha.

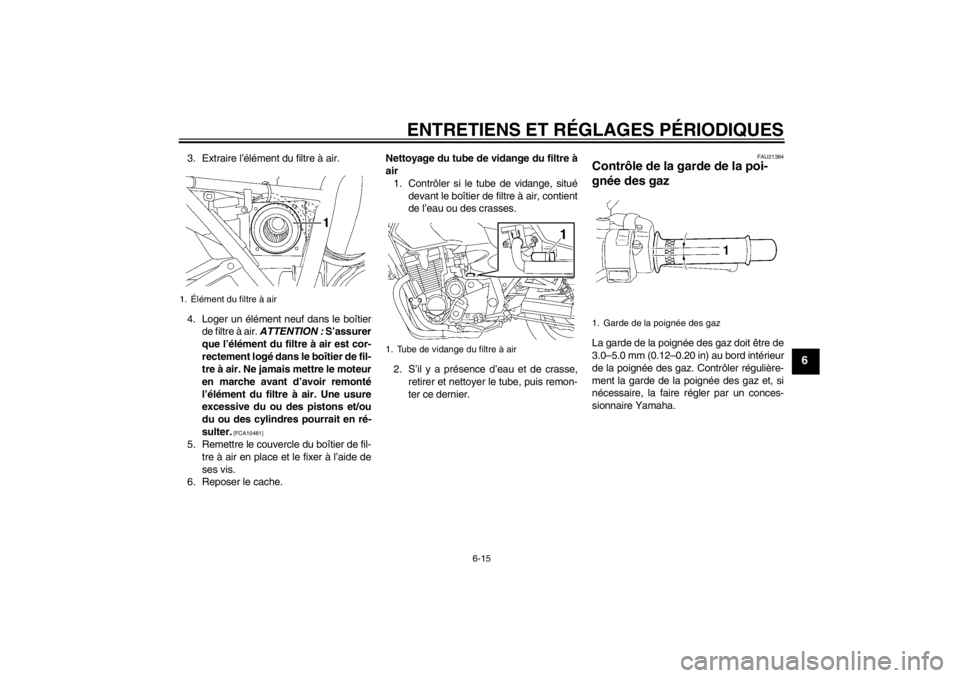

1. Élément du filtre à air
1. Tube de vidange du filtre à air
1. Garde de la poignée des gaz
U5WMF9F0.book Page 15 Friday, November 30, 2012 5:09 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-16
6
FAU21401
Jeu des soupapes À la longue, le jeu aux soupapes se modifie,
ce qui provoque un mauvais mélange car-
burant-air ou produit un bruit anormal. Pour
éviter ce problème, il faut faire régler le jeu
aux soupapes par un concessionnaire
Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
FAU21776
Pneus Les pneus sont le seul contact entre le véhi-
cule et la route. Quelles que soient les con-
ditions de conduite, la sécurité repose sur
une très petite zone de contact avec la
route. Par conséquent, il est essentiel de
garder en permanence les pneus en bon
état et de les remplacer au moment oppor-
tun par les pneus spécifiés.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant cha-
que utilisation du véhicule.
AVERTISSEMENT
FWA10503
La conduite d’un véhicule dont les
pneus ne sont pas gonflés à la pression
correcte peut être la cause de blessures
graves, voire de mort, en provoquant
une perte de contrôle.●
Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.
●
Adapter la pression de gonflage
des pneus à la vitesse de conduite
et au poids total du pilote, du passa-
ger, des bagages et des accessoi-
res approuvés pour ce modèle.
AVERTISSEMENT
FWA10511
Ne jamais surcharger le véhicule. La
conduite d’un véhicule surchargé peut
être la cause d’un accident.Pression de gonflage (contrôlée les
pneus froids) : 0–90 kg (0–198 lb) :Avant :250 kPa (2.50 kgf/cm², 36 psi)
Arrière : 250 kPa (2.50 kgf/cm², 36 psi)
90–205 kg (198–452 lb) :
Avant :250 kPa (2.50 kgf/cm², 36 psi)
Arrière :
290 kPa (2.90 kgf/cm², 42 psi)
Conduite à grande vitesse: Avant :
250 kPa (2.50 kgf/cm², 36 psi)
Arrière : 290 kPa (2.90 kgf/cm², 42 psi)
Charge* maximale : 205 kg (452 lb)
* Poids total du pilote, du passager,
du chargement et des accessoires
U5WMF9F0.book Page 16 Friday, November 30, 2012 5:09 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-17
6
Contrôle des pneus
Contrôler les pneus avant chaque départ. Si
la bande de roulement centrale a atteint la
limite spécifiée, si un clou ou des éclats de
verre sont incrustés dans le pneu ou si son
flanc est craquelé, faire remplacer immédia-
tement le pneu par un concessionnaire
Yamaha.
N.B.La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation du
pays dans lequel on utilise le véhicule.
AVERTISSEMENT
FWA10471
●
Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La conduite avec des pneus
usés compromet la stabilité du vé-
hicule et est en outre illégale.
●
Le remplacement des pièces se rap-
portant aux freins et aux roues doit
être confié à un concessionnaire
Yamaha, car celui-ci possède les connaissances et l’expérience né-
cessaires à ces travaux.
●
Après avoir remplacé un pneu, évi-
ter de faire de la vitesse jusqu’à ce
que le pneu soit “rodé” et ait acquis
toutes ses caractéristiques.
Renseignements sur les pneus
Cette moto est équipée de pneus sans
chambre, de valves de gonflage et de roues
coulées.
Les pneus s’usent, même s’ils n’ont pas été
utilisés ou n’ont été utilisés qu’occasionnel-
lement. Des craquelures sur la bande de
roulement et les flancs du pneu, parfois ac-
compagnées d’une déformation de la car-
casse, sont des signes significatifs du
vieillissement du pneu. Les vieux pneus et
les pneus usagés doivent être contrôlés par
des professionnels du pneumatique afin de
s’assurer qu’ils peuvent encore servir.

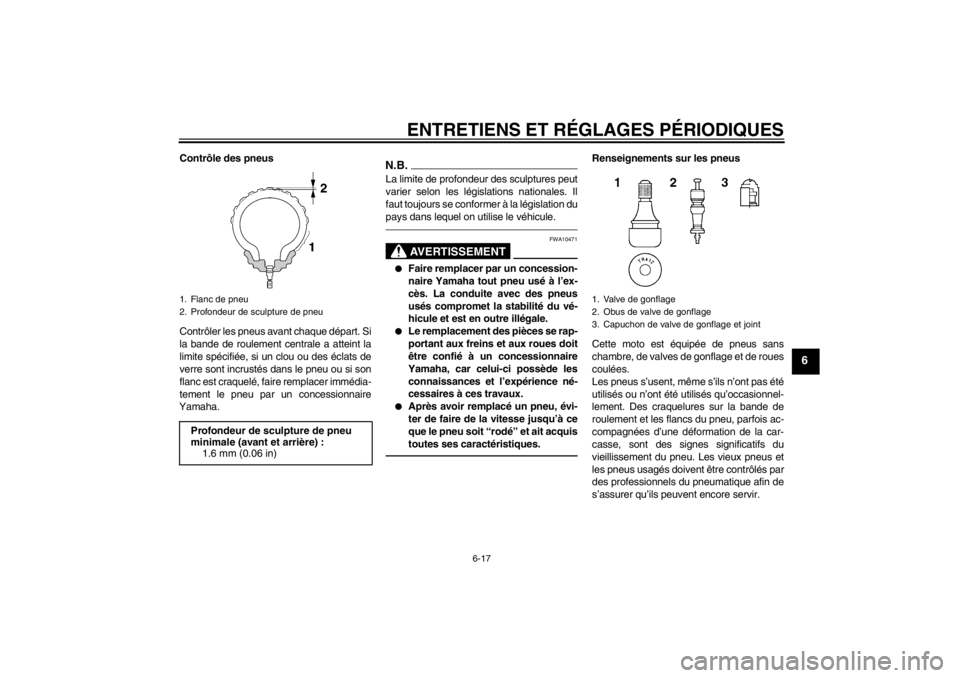

1. Flanc de pneu
2. Profondeur de sculpture de pneuProfondeur de sculpture de pneu
minimale (avant et arrière) : 1.6 mm (0.06 in)
1. Valve de gonflage
2. Obus de valve de gonflage
3. Capuchon de valve de gonflage et joint
U5WMF9F0.book Page 17 Friday, November 30, 2012 5:09 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-18
6
AVERTISSEMENT
FWA10481
●
Les pneus avant et arrière doivent
être de la même conception et du
même fabricant afin de garantir une
bonne tenue de route et éviter les
accidents.
●
Toujours remettre correctement les
capuchons de valve en place afin
de prévenir toute chute de la pres-
sion de gonflage.
●
Afin d’éviter tout dégonflement des
pneus lors de la conduite à grande
vitesse, utiliser exclusivement les
valves et obus de valve repris ci-
après.
Après avoir subi de nombreux tests, seuls
les pneus cités ci-après ont été homologués
par Yamaha Motor Co., Ltd. pour ce mo-
dèle.
AVERTISSEMENT
FWA10600
Cette moto est équipée de pneus pour
conduite à très grande vitesse. Afin de ti-
rer le meilleur profit de ces pneus, il con-
vient de respecter les consignes qui sui-
vent.●
Remplacer les pneus exclusive-
ment par des pneus de type spéci-
fié. D’autres pneus risquent d’écla-
ter lors de la conduite à très grande
vitesse.
●
Avant d’être légèrement usés, des
pneus neufs peuvent adhérer relati-
vement mal à certains revêtements
de route. Il ne faut donc pas rouler àtrès grande vitesse pendant les pre-
miers 100 km (60 mi) après le rem-
placement d’un pneu.
●
Faire “chauffer” les pneus avant de
rouler à grande vitesse.
●
Toujours adapter la pression de
gonflage aux conditions de con-
duite.
Pneu avant :
Taille :
120/70 ZR17M/C (58W)
Fabricant/modèle : DUNLOP/D252F L
Pneu arrière : Taille :180/55 ZR17M/C (73W)
Fabricant/modèle : DUNLOP/D252 L
AVANT et ARRIÈRE :
Valve de gonflage :TR412
Obus de valve :
#9100 (d’origine)
U5WMF9F0.book Page 18 Friday, November 30, 2012 5:09 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-19
6
FAU21962
Roues coulées Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues re-
commandées.●
Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont ni voilées ni autrement
endommagées. Si une roue est en-
dommagée de quelque façon, la faire
remplacer par un concessionnaire
Yamaha. Ne jamais tenter une quel- conque réparation sur une roue. Toute
roue déformée ou craquelée doit être
remplacée.
●
Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.
FAU22073
Levier d’embrayage Ce modèle étant muni d’un embrayage hy-
draulique, il n’est donc pas nécessaire de
régler la garde du levier d’embrayage. Il est
toutefois nécessaire, avant chaque démar-
rage, de vérifier le niveau du liquide d’em-
brayage et de s’assurer que le circuit hy-
draulique ne fuit pas. (Voir page 6-21.) Si la
garde du levier d’embrayage devient exces-
sive et que les changements de rapport de-
viennent brutaux ou si l’embrayage patine,
entraînant un retard de réponse à l’accélé-
ration, il y a probablement de l’air dans le
circuit d’embrayage. Dans ce cas, ne pas
utiliser la moto avant d’avoir fait purger le
circuit par un concessionnaire Yamaha.
FAU37913
Contrôle de la garde du levier de
frein La garde à l’extrémité du levier de frein doit
être inexistante. Si ce n’est pas le cas, faire
contrôler le circuit des freins par un conces-
sionnaire Yamaha.
AVERTISSEMENT
FWA14211
Une sensation de mollesse dans le levier
de frein pourrait signaler la présence
d’air dans le circuit de freinage. Dans ce
cas, ne pas utiliser le véhicule avant
d’avoir fait purger le circuit par un con-
cessionnaire Yamaha. La présence d’air
dans le circuit hydraulique réduit la puis-
sance de freinage et cela pourrait provo-
quer la perte de contrôle du véhicule et
être la cause d’un accident.1. Garde nulle au levier de frein
1
U5WMF9F0.book Page 19 Friday, November 30, 2012 5:09 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-20
6
FAU22294
Contacteurs de feu stop Le feu stop s’allume par l’action de la pé-
dale et du levier de frein, et devrait s’allumer
juste avant que le freinage ne fasse effet. Si
nécessaire, régler le contacteur du feu stop
arrière comme suit, mais il faut confier le ré-
glage du contacteur de feu stop sur frein
avant à un concessionnaire Yamaha.1. Déposer le cache A. (Voir page 6-9.)
2. Tourner l’écrou de réglage du contac- teur de feu stop sur frein arrière tout en
immobilisant le contacteur. Tourner
l’écrou de réglage dans le sens (a) si le
feu stop s’allume trop tard. Tourner
l’écrou de réglage dans le sens (b) si le
feu stop s’allume trop tôt.
3. Reposer le cache.
FAU22321
Contrôle des plaquettes de frein
avant et arrière Frein avant
Frein arrière Contrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques. Sur chaque plaquette de
frein figure une rainure d’indication d’usure.
Les rainures permettent de contrôler l’usure
des plaquettes sans devoir démonter le
frein. Contrôler l’usure des plaquettes en
vérifiant les rainures. Si une plaquette de
frein est usée au point que sa rainure a
presque disparu, faire remplacer la paire de
plaquettes par un concessionnaire
Yamaha.
1. Contacteur de feu stop sur frein arrière
2. Écrou de réglage du contacteur de feu stop sur frein arrière
1. Rainure d’indication d’usure de plaquette de frein
1. Rainure d’indication d’usure de plaquette de frein
U5WMF9F0.book Page 20 Friday, November 30, 2012 5:09 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-21
6
FAU22681

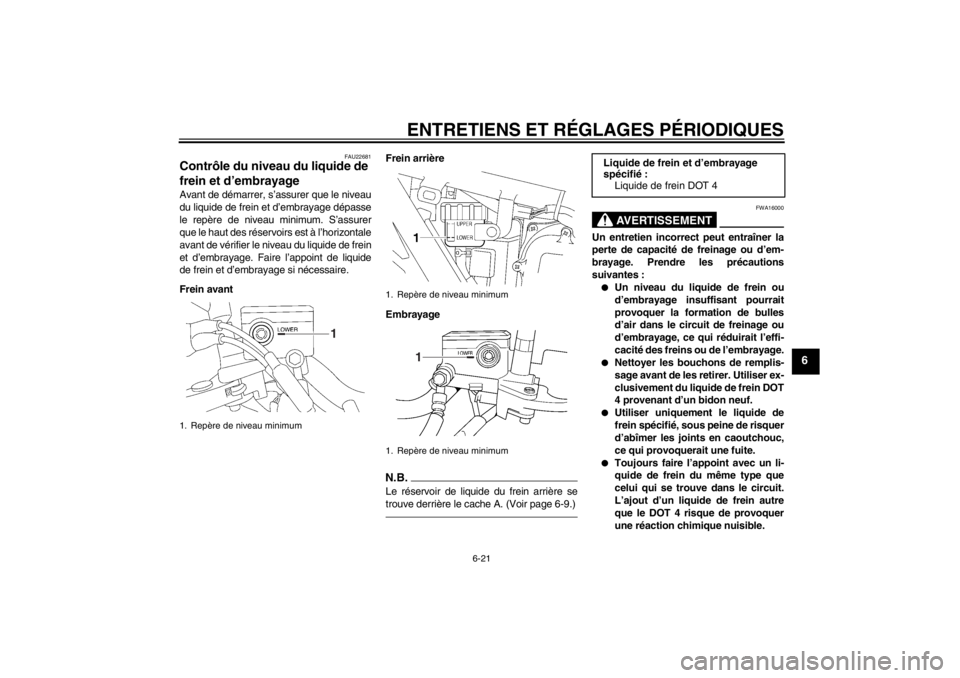

Contrôle du niveau du liquide de
frein et d’embrayage Avant de démarrer, s’assurer que le niveau
du liquide de frein et d’embrayage dépasse
le repère de niveau minimum. S’assurer
que le haut des réservoirs est à l’horizontale
avant de vérifier le niveau du liquide de frein
et d’embrayage. Faire l’appoint de liquide
de frein et d’embrayage si nécessaire.
Frein avantFrein arrière
Embrayage
N.B.Le réservoir de liquide du frein arrière se
trouve derrière le cache A. (Voir page 6-9.)
AVERTISSEMENT
FWA16000
Un entretien incorrect peut entraîner la
perte de capacité de freinage ou d’em-
brayage. Prendre les précautions
suivantes :●
Un niveau du liquide de frein ou
d’embrayage insuffisant pourrait
provoquer la formation de bulles
d’air dans le circuit de freinage ou
d’embrayage, ce qui réduirait l’effi-
cacité des freins ou de l’embrayage.
●
Nettoyer les bouchons de remplis-
sage avant de les retirer. Utiliser ex-
clusivement du liquide de frein DOT
4 provenant d’un bidon neuf.
●
Utiliser uniquement le liquide de
frein spécifié, sous peine de risquer
d’abîmer les joints en caoutchouc,
ce qui provoquerait une fuite.
●
Toujours faire l’appoint avec un li-
quide de frein du même type que
celui qui se trouve dans le circuit.
L’ajout d’un liquide de frein autre
que le DOT 4 risque de provoquer
une réaction chimique nuisible.
1. Repère de niveau minimum
1
1. Repère de niveau minimum
1. Repère de niveau minimum
1
Liquide de frein et d’embrayage
spécifié :
Liquide de frein DOT 4
U5WMF9F0.book Page 21 Friday, November 30, 2012 5:09 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-22
6
●
Veiller à ne pas laisser pénétrer
d’eau dans le réservoir de liquide
de frein ou d’embrayage. En effet,
l’eau abaisserait nettement le point
d’ébullition du liquide et pourrait
provoquer un bouchon de vapeur
ou vapor lock.
ATTENTION
FCA17640
Le liquide de frein risque d’endommager
les surfaces peintes ou en plastique.
Toujours essuyer soigneusement toute
trace de liquide renversé.Si le niveau du liquide descend trop bas, le
diaphragme du réservoir de liquide de frein
ou d’embrayage risque de se déformer
sous l’effet de la dépression. S’assurer de
rendre au diaphragme sa forme d’origine
avant de le remettre en place dans le réser-
voir de liquide de frein ou d’embrayage.
L’usure des plaquettes de frein entraîne
une baisse progressive du niveau du liquide
de frein. Un niveau de liquide bas peut si-
gnaler l’usure des plaquettes ou la pré-
sence d’une fuite dans le circuit de frein ; il
convient dès lors de contrôler l’usure des
plaquettes et l’étanchéité du circuit de frein.
Un niveau de liquide d’embrayage bas peut
signaler la présence d’une fuite dans le cir-cuit d’embrayage ; il convient dès lors de
contrôler l’étanchéité du circuit d’em-
brayage. Si le niveau du liquide de frein ou
d’embrayage diminue soudainement, faire
contrôler le véhicule par un concession-
naire Yamaha avant de reprendre la route.
FAU22752
Changement du liquide de frein
et d’embrayage Faire changer le liquide de frein et d’em-
brayage par un concessionnaire Yamaha
aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques ou
dans le N.B. figurant après le tableau des
entretiens et graissages périodiques. Il con-
vient également de faire remplacer les ba-
gues d’étanchéité des maîtres cylindres de
frein et d’embrayage et des étriers, ainsi
que les durites de frein et d’embrayage aux
fréquences indiquées ci-dessous ou cha-
que fois qu’elles sont endommagées ou
qu’elles fuient.●
Bagues d’étanchéité : Remplacer tous
les deux ans.
●
Durites de frein et d’embrayage :
Remplacer tous les quatre ans.
U5WMF9F0.book Page 22 Friday, November 30, 2012 5:09 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-23
6
FAU22760
Tension de la chaîne de trans-
mission Contrôler et, si nécessaire, régler la tension
de la chaîne de transmission avant chaque
départ.
FAU22794
Contrôle de la tension de la chaîne de
transmission1. Dresser la moto sur sa béquille cen- trale.
2. Mettre la boîte de vitesses au point mort.
3. Mesurer la tension comme illustré. 4. Si la tension de la chaîne de transmis-
sion est incorrecte, la régler comme
suit.
FAU49312
Réglage de la tension de la chaîne de
transmission
Consulter un concessionnaire Yamaha
avant de régler la tension de la chaîne de
transmission.1. Replier la béquille centrale, puis dé- ployer la béquille latérale.
2. Desserrer l’écrou d’axe et le contre-
écrou de part et d’autre du bras os-
cillant.
3. Dresser la moto sur sa béquille cen-
trale.
4. Pour tendre la chaîne de transmission, tourner la vis de réglage de la tension
de chaque côté du bras oscillant dans
le sens (a). Pour détendre la chaîne de
transmission, tourner la vis de réglage
de chaque côté du bras oscillant dans
le sens (b), puis pousser la roue ar-
rière vers l’avant. ATTENTION : Une
chaîne mal tendue impose des ef-
forts excessifs au moteur et à
d’autres pièces essentielles, et ris-
que de sauter ou de casser. Pour
éviter ce problème, veiller à ce que la tension de la chaîne de transmis-
sion soit toujours dans les limites
spécifiées.
[FCA10571]
N.B.Se servir des repères d’alignement situés
de part et d’autre du bras oscillant afin de
régler les deux tendeurs de chaîne de trans-
mission de façon identique, et donc, de per-
mettre un alignement de roue correct.5. Replier la béquille centrale, puis dé-
ployer la béquille latérale.

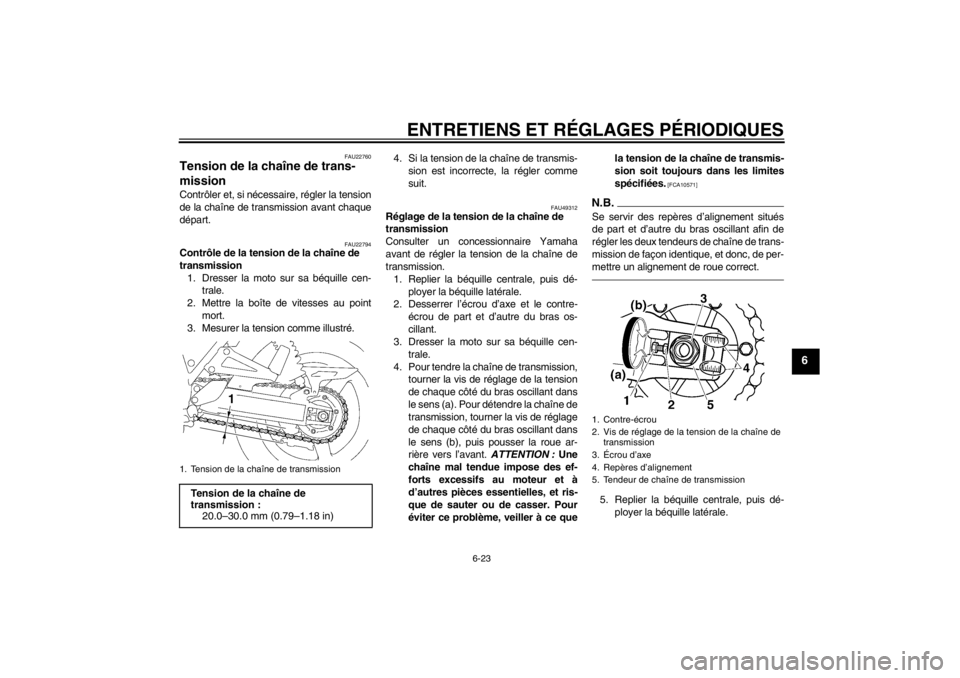

1. Tension de la chaîne de transmissionTension de la chaîne de
transmission :20.0–30.0 mm (0.79–1.18 in)
1
1. Contre-écrou
2. Vis de réglage de la tension de la chaîne de
transmission
3. Écrou d’axe
4. Repères d’alignement
5. Tendeur de chaîne de transmission
U5WMF9F0.book Page 23 Friday, November 30, 2012 5:09 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-24
6
6. Serrer l’écrou d’axe, puis serrer lescontre-écrous aux couples de serrage
spécifiés.
7. S’assurer que les tendeurs de chaîne sont réglés de la même façon, que la
tension de la chaîne est correcte, et
que la chaîne se déplace sans accroc.
FAU23025
Nettoyage et graissage de la
chaîne de transmission Il faut nettoyer et lubrifier la chaîne de trans-
mission aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques, sinon elle s’usera rapidement, sur-
tout lors de la conduite dans les régions hu-
mides ou poussiéreuses. Entretenir la
chaîne de transmission comme suit.ATTENTION
FCA10583
Il faut lubrifier la chaîne de transmission
après avoir lavé la moto et après avoir
roulé sous la pluie ou des surfaces
mouillées.1. Laver la chaîne à l’aide de pétrole etd’une petite brosse à poils doux.
ATTENTION : Ne pas nettoyer la
chaîne de transmission à la vapeur,
au jet à forte pression ou à l’aide de
dissolvants inappropriés, car cela
endommagerait ses joints toriques.
[FCA11121]
2. Essuyer soigneusement la chaîne.
3. Lubrifier abondamment la chaîne avec un lubrifiant spécial pour chaîne à
joints toriques. ATTENTION : Ne pas
utiliser de l’huile moteur ni tout
autre lubrifiant, car ceux-ci pour- raient contenir des additifs qui en-
dommageraient les joints toriques
de la chaîne de transmission.
[FCA11111]
Couples de serrage :
Écrou d’axe :
150 Nm (15 m·kgf, 108 ft·lbf)
Contre-écrou : 16 Nm (1.6 m·kgf, 12 ft·lbf)
U5WMF9F0.book Page 24 Friday, November 30, 2012 5:09 PM
