Consignes de sécurité
1-4
1
tester les produits disponibles sur le mar-
ché secondaire. Yamaha ne peut dès lors ni
approuver ni recommander l’utilisation
d’accessoires vendus par des tiers ou les
modifications autres que celles recomman-
dées spécialement par Yamaha, même si
ces pièces sont vendues ou montées par
un concessionnaire Yamaha.
Pièces de rechange, accessoires et mo-
d ifications issus du marché secon daire
Bien que des produits du marché secon-
daire puissent sembler être de concept et
de qualité identiques aux accessoires
Yamaha, il faut être conscient que certains
de ces accessoires ou certaines de ces
modifications ne sont pas appropriés en
raison du danger potentiel qu’ils représen-
tent pour soi-même et pour autrui. La mise
en place de produits issus du marché se-
condaire ou l’exécution d’une autre modifi-
cation du véhicule venant altérer le concept
ou les caractéristiques du véhicule peut
soumettre les occupants du véhicule ou
des tiers à des risques accrus de blessures
ou de mort. Le propriétaire est responsable
des dommages découlant d’une modifica-
tion du véhicule.
Respecter les conseils suivants lors du
montage d’accessoires, ainsi que ceux
donnés à la section “Charge”. 
Ne jamais monter d’accessoires ou
transporter de bagages qui pourraient
nuire au bon fonctionnement de la
moto. Examiner soigneusement les
accessoires avant de les monter pour
s’assurer qu’ils ne réduisent en rien la
garde au sol, l’angle d’inclinaison
dans les virages, le débattement limite
de la suspension, la course de la di-
rection ou le fonctionnement des
commandes. Vérifier aussi qu’ils ne
cachent pas les feux et catadioptres.
• Les accessoires montés sur le gui- don ou autour de la fourche peu-
vent créer des déséquilibres dus à
une mauvaise distribution du poids
ou à des changements d’ordre aé-
rodynamique. Si des accessoires
sont montés sur le guidon ou
autour de la fourche, ils doivent être
aussi légers et compacts que pos-
sible.
• Des accessoires volumineux
risquent de gravement réduire la
stabilité de la moto en raison d’ef-
fets aérodynamiques. Le vent peut
avoir tendance à soulever la moto
et le vent latéral peut la rendre ins-
table. De tels accessoires peuvent également rendre le véhicule ins-
table lors du croisement ou du dé-
passement de camions.
• Certains accessoires peuvent for- cer le pilote à modifier sa position
de conduite. Une position de
conduite incorrecte réduit la liberté
de mouvement du pilote et peut li-
miter son contrôle du véhicule. De
tels accessoires sont donc décon-
seillés.
 La prudence est de rigueur lors de
l’installation de tout accessoire élec-
trique supplémentaire. Si les acces-
soires excèdent la capacité de l’instal-
lation électrique de la moto, une
défaillance pourrait se produire, ce qui
risque de provoquer des problèmes
d’éclairage et une perte de puissance
du moteur.
Pneus et jantes issus d u marché secon-
d aire
Les pneus et les jantes livrés avec la moto
sont conçus pour les capacités de perfor-
mance du véhicule et sont conçus de sorte
à offrir la meilleure combinaison de mania-
bilité, de freinage et de confort. D’autres
pneus, jantes, tailles et combinaisons peu-
vent ne pas être adéquats. Se reporter à la
U2PNF1F0.book Page 4 Friday, December 25, 2015 2:59 PM

Consignes de sécurité
1-5
1
page 6-16 pour les caractéristiques des
pneus et pour plus d’informations sur leur
remplacement.
Transport d e la moto
Bien veiller à suivre les instructions sui-
vantes avant de transporter la moto dans
un autre véhicule.  Retirer tous les éléments lâches de la
moto.
 S’assurer que le robinet de carburant
(le cas échéant) est à la position “OFF”
et qu’il n’y a pas de fuites de carbu-
rant.
 Dans la remorque ou la caisse de
chargement, diriger la roue avant droit
devant et la caler dans un rail avec
corne d’arrimage.
 Engager une vitesse (pour les modè-
les munis d’une boîte de vitesses à
commande manuelle).
 Arrimer la moto à l’aide de sangles
d’arrimage ou de sangles adéquates
fixées à des éléments solides de la
moto, tels que le cadre ou la bride de
fourche (et non, par exemple, le gui-
don, qui comporte des éléments en
caoutchouc, ou les clignotants, ou
toute pièce pouvant se briser). Choisir
judicieusement l’emplacement des sangles de sorte qu’elles ne frottent
pas contre des surfaces peintes lors
du transport.
 Les sangles doivent, dans la mesure
du possible, quelque peu compresser
la suspension afin de limiter le rebond
lors du transport.U2PNF1F0.book Page 5 Friday, December 25, 2015 2:59 PM

Description
2-1
2
FAU10411

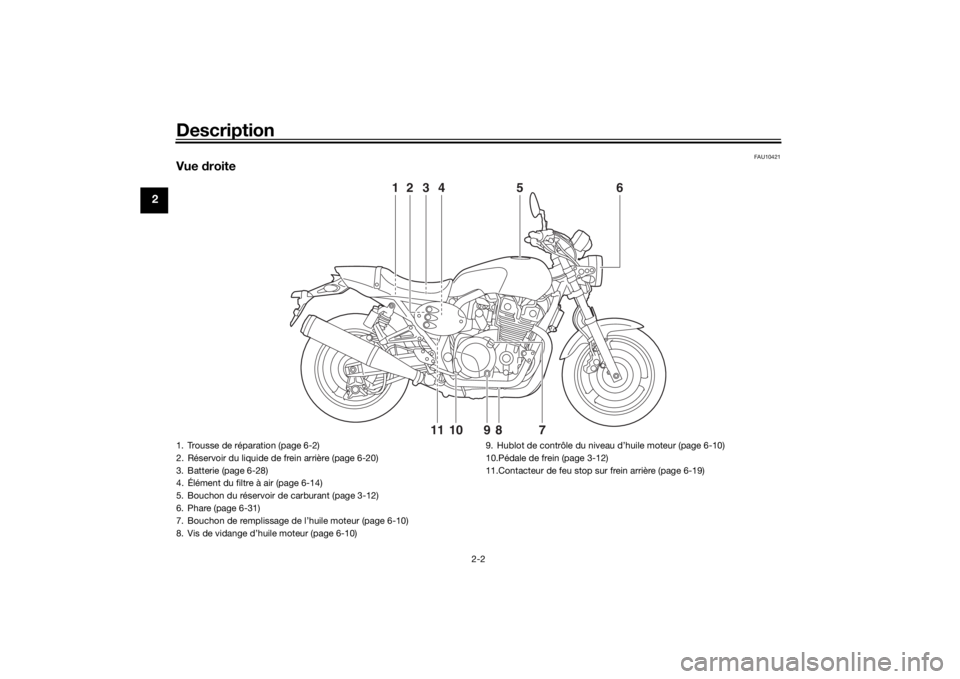

Vue gauche
1
2,3
4
5
6
7
11
10
9
8
1. Vis de réglage de la force d’amortissement à la compression de la fourche (page 3-16)
2. Vis de réglage de la précontrainte de ressort de la fourche (page 3-16)
3. Vis de réglage de la force d’amortissement à la détente de la fourche (page 3-16)
4. Boîtier à fusibles (page 6-30)
5. Serrure de selle (page 3-15)
6. Fusible principal (page 6-30) 7. Bouton de réglage de la force d’amortissement à la compression du
combiné ressort-amortisseur (page 3-18)
8. Bouton de réglage de la force d’amortissement à la détente du combiné ressort-amortisseur (page 3-18)
9. Bague de réglage de la précontrainte de ressort du combiné ressort-amortisseur (page 3-18)
10.Sélecteur au pied (page 3-11)
11.Élément de filtre à huile moteur (page 6-10)
U2PNF1F0.book Page 1 Friday, December 25, 2015 2:59 PM

Description
2-2
2
FAU10421
Vue droite
2
6
3
1
4
5
7
8
9
10
11
1. Trousse de réparation (page 6-2)
2. Réservoir du liquide de frein arrière (page 6-20)
3. Batterie (page 6-28)
4. Élément du filtre à air (page 6-14)
5. Bouchon du réservoir de carburant (page 3-12)
6. Phare (page 6-31)
7. Bouchon de remplissage de l’huile moteur (page 6-10)
8. Vis de vidange d’huile moteur (page 6-10) 9. Hublot de contrôle du niveau d’huile moteur (page 6-10)
10.Pédale de frein (page 3-12)
11.Contacteur de feu stop sur frein arrière (page 6-19)U2PNF1F0.book Page 2 Friday, December 25, 2015 2:59 PM

Description
2-3
2
FAU10431

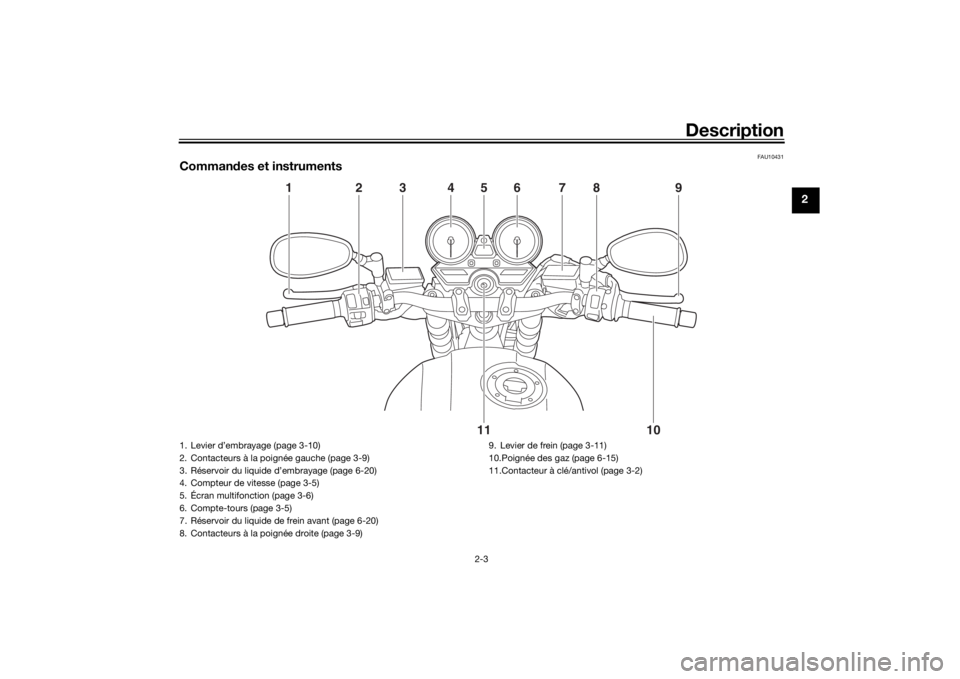

Commandes et instruments
1
2
3
4
5
6
7
8
9
10
11
1. Levier d’embrayage (page 3-10)
2. Contacteurs à la poig née gauche (page 3-9)
3. Réservoir du liquide d’embrayage (page 6-20)
4. Compteur de vitesse (page 3-5)
5. Écran multifonction (page 3-6)
6. Compte-tours (page 3-5)
7. Réservoir du liquide de frein avant (page 6-20)
8. Contacteurs à la poignée droite (page 3-9) 9. Levier de frein (page 3-11)
10.Poignée des gaz (page 6-15)
11.Contacteur à clé/antivol (page 3-2)
U2PNF1F0.book Page 3 Friday, December 25, 2015 2:59 PM

Commandes et instruments
3-1
3
FAU10978
Immobilisateur antivolCe véhicule est équipé d’un immobilisa-
teur, dispositif de dissuasion de vol intégré,
protégeant le véhicule grâce au principe de
l’enregistrement de codes dans les clés de
contact. Le système est constitué des élé-
ments suivants :
 une clé d’enregistrement de codes
(anneau en plastique rouge)
 deux clés de contact conventionnelles
(anneau en plastique noir), dont le
code peut être remplacé
 un transpondeur (dans la clé d’enre-
gistrement de codes)
 un immobilisateur 
un bloc de commande électronique
(ECU)
 un témoin de l’immobilisateur antivol
(Voir page 3-4.)
La clé à anneau rouge permet d’enregistrer
les codes dans chacune des clés conven-
tionnelles. L’enregistrement d’un code
étant un procédé délicat, il faut le confier à
un concessionnaire Yamaha, en se présen-
tant chez lui avec le véhicule ainsi que les
trois clés. Ne pas se servir de la clé à an-
neau rouge pour conduire le véhicule.
Celle-ci ne doit servir que pour l’enregistre-
ment des codes. Toujours se servir d’une
clé à anneau noir pour conduire le véhicule.
ATTENTION
FCA11822
 NE PAS PERDRE LA CLÉ D’ENRE-
GISTREMENT DE CODE. EN CAS
DE PERTE, CONTACTER IMMÉDIA-
TEMENT SON CONCESSION-
NAIRE. Sans cette clé, tout réenre-
gistrement de co de est impossible.
Le moteur se mettra en marche
avec les clés conventionnelles,
mais il fau dra remplacer tout le sys-
tème de l’immobilisateur antivol si
l’enregistrement d’un nouveau
co de s’avère nécessaire (p. ex., fa-
brication d’un double supplémen-
taire ou perte d e toutes les clés conventionnelles). Il est
dès lors
hautement recomman dé d’utiliser
une des clés conventionnelles pour
la con duite et de conserver la clé
d ’enregistrement de co des dans un
lieu sûr.
 Ne plonger aucune d es clés dans
d u liqui de.
 N’exposer aucune clé à des tempé-
ratures excessivement élevées.
 Ne placer aucune clé à proximité de
sources magnétiques (comme par
exemple à proximité de haut-
parleurs).
 Ne pas placer d’objet transmettant
d es signaux électriques à proximité
d ’une des clés.
 Ne pas d époser d’objet lour d sur
aucune des clés.
 Ne rectifier aucune d
es
clés ni mo-
d ifier leur forme.
 Ne pas retirer l’anneau en plastique
des clés.
 Ne pas attacher plus d’une clé d’un
système d’immobilisateur antivol
au même trousseau de clés.
 Éloigner les clés d e contact du vé-
hicule ainsi que toute clé d’autres
immobilisateurs antivols de la clé
d ’enregistrement de co des.
1. Clé d’enregistrement de codes (anneau
rouge)
2. Clés de contact conventionnelles (anneau noir)U2PNF1F0.book Page 1 Friday, December 25, 2015 2:59 PM

Commandes et instruments
3-2
3
 Éloigner les clés d’autres immobili-
sateurs antivols d u contacteur à
clé, car celles-ci risquent de provo-
quer d es interférences.
FAU10474
Contacteur à clé/antivolLe contacteur à clé/antivol commande les
circuits d’allumage et d’éclairage et permet
de bloquer la direction. Ses diverses posi-
tions sont décrites ci-après.N.B.Veiller à se servir d’une clé conventionnelle
à anneau noir pour conduire le véhicule.
Afin de réduire au maximum le risque de
perte de la clé d’enregistrement de codes
(clé à anneau rouge), conserver celle-ci
dans un endroit sûr et ne l’utiliser que pour
l’enregistrement d’un nouveau code.
FAU38531
ON (marche)
Tous les circuits électriques sont sous
tension ; l’éclairage des instruments, le feu
arrière, l’éclairage de la plaque d’immatri- culation et la veilleuse s’allument, et le mo-
teur peut être mis en marche. La clé ne peut
être retirée.
N.B.Le phare s’allume automatiquement dès la
mise en marche du moteur et reste allumé
jusqu’à ce que la clé soit tournée sur
“OFF”, même lorsque le moteur cale.
FAU10662
OFF (arrêt)
Tous les circuits électriques sont coupés.
La clé peut être retirée.
AVERTISSEMENT
FWA10062
Ne jamais tourner la clé d
e contact à la
position “OFF” ou “LOCK” tant que le
véhicule est en mouvement. Les circuits
électriques seraient coupés et cela
pourrait entraîner la perte d e contrôle du
véhicule et être la cause d’un acci dent.
FAU10696
LOCK (antivol)
La direction est bloquée et tous les circuits
électriques sont coupés. La clé peut être
retirée.
P
ON
OFF
LOCK
U2PNF1F0.book Page 2 Friday, December 25, 2015 2:59 PM

Commandes et instruments
3-3
3
Blocage de la direction1. Tourner le guidon à fond vers la gau-
che ou la droite.
2. La clé étant dans la position “OFF”, pousser la clé et la tourner jusqu’à la
position “LOCK”.
3. Retirer la clé.N.B.Si la direction ne se bloque pas, essayer de
ramener le guidon légèrement vers la droite
ou la gauche.

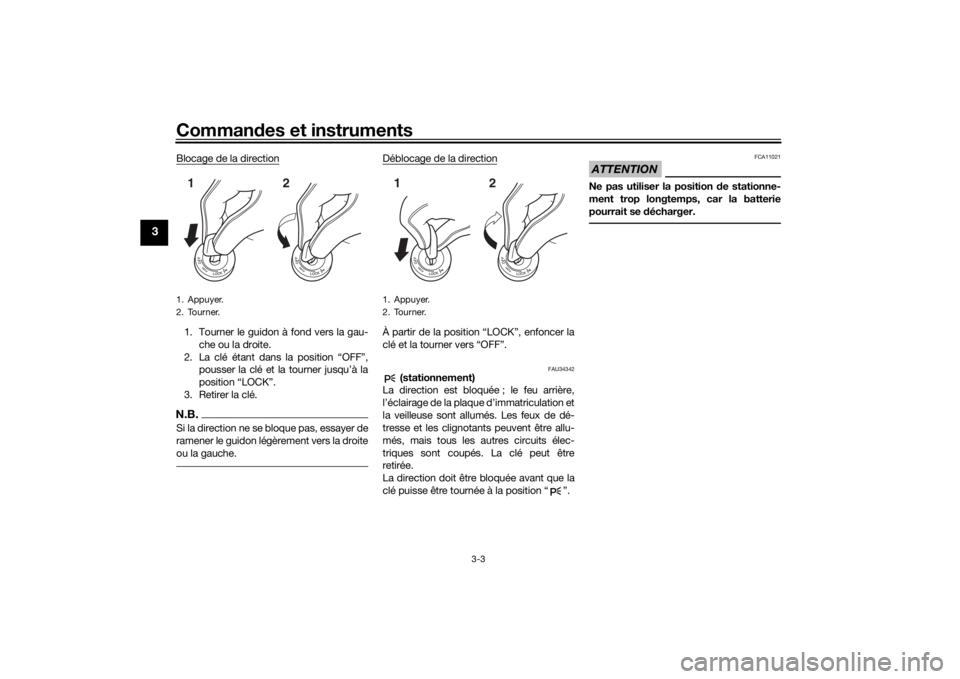

Déblocage de la directionÀ partir de la position “LOCK”, enfoncer la
clé et la tourner vers “OFF”.
FAU34342
(stationnement)
La direction est bloquée ; le feu arrière,
l’éclairage de la plaque d’immatriculation et
la veilleuse sont allumés. Les feux de dé-
tresse et les clignotants peuvent être allu-
més, mais tous les autres circuits élec-
triques sont coupés. La clé peut être
retirée.
La direction doit être bloquée avant que la
clé puisse être tournée à la position “ ”.
ATTENTION
FCA11021
Ne pas utiliser la position d e stationne-
ment trop longtemps, car la batterie
pourrait se décharger.
1. Appuyer.
2. Tourner.12
1. Appuyer.
2. Tourner.12
U2PNF1F0.book Page 3 Friday, December 25, 2015 2:59 PM

Commandes et instruments
3-4
3
FAU49398
Voyants et témoins d’alerte
FAU11032
Témoins des clignotants “ ” et “ ”
Chaque témoin clignote lorsque son cli-
gnotant correspondant clignote.
FAU11061
Témoin du point mort “ ”
Ce témoin s’allume lorsque la boîte de vi-
tesses est au point mort.
FAU11081
Témoin de feu d e route “ ”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAU11124
Témoin d’alerte du niveau d ’huile “ ”
Ce témoin d’alerte s’allume lorsque le ni-
veau d’huile moteur est bas.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait
s’allumer pendant quelques secondes,
puis s’éteindre.
Si le témoin d’alerte ne s’allume pas lors-
que la clé de contact est tournée sur “ON”
ou s’il ne s’éteint pas par la suite, il convient
de faire contrôler le circuit électrique par un
concessionnaire Yamaha.N.B.Dans une côte ou lors d’une accélération
ou décélération brusques, le témoin
d’alerte pourrait se mettre à trembloter,
même si le niveau d’huile est correct. Ceci
n’indique donc pas une panne.
FAU59110
Témoin d’alerte de panne moteur “ ”
Ce témoin d’alerte s’allume ou clignote
lorsqu’un problème est détecté dans le cir-
cuit électrique contrôlant le moteur. Dans ce cas, il convient de faire vérifier le sys-
tème embarqué de diagnostic de pannes
par un concessionnaire Yamaha. (Les ex-
plications au sujet du système embarqué
de diagnostic de pannes se trouvent à la
page 3-8.)
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait
s’allumer pendant quelques secondes,
puis s’éteindre.
Si le témoin d’alerte ne s’allume pas lors-
que la clé de contact est tournée sur “ON”
ou s’il ne s’éteint pas par la suite, il convient
de faire contrôler le circuit électrique par un
concessionnaire Yamaha.
N.B.Le témoin d’alerte de panne du moteur s’al-
lume lorsque le contacteur du démarreur
est actionné, mais ceci n’indique pas une
panne.
FAU38626
Témoin
de l’immobilisateur antivol
Le témoin de l’immobilisateur antivol se
met à clignoter 30 secondes après que la
clé de contact a été tournée sur “OFF”, si-
gnalant ainsi l’armement de l’immobilisa-
teur antivol. Le témoin s’éteint après 24
heures, mais l’immobilisateur antivol reste
toutefois armé.

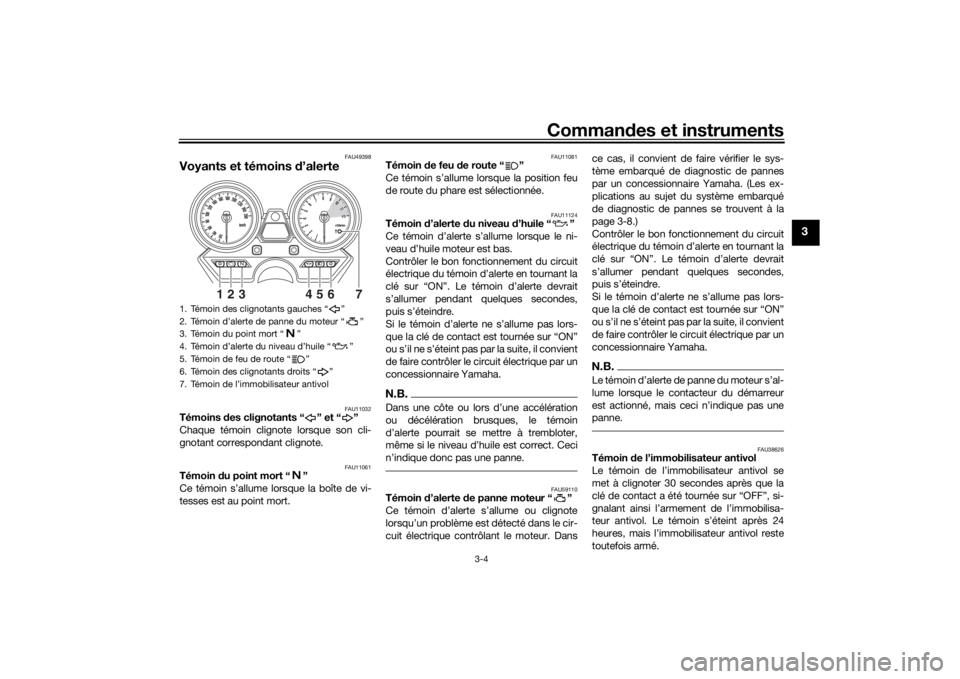

1. Témoin des clignotants gauches “ ”
2. Témoin d’alerte de panne du moteur “ ”
3. Témoin du point mort “ ”
4. Témoin d’alerte du niveau d’huile “ ”
5. Témoin de feu de route “ ”
6. Témoin des clignotants droits “ ”
7. Témoin de l’immobilisateur antivol
123
456
7
U2PNF1F0.book Page 4 Friday, December 25, 2015 2:59 PM

Commandes et instruments
3-5
3
Contrôler le bon fonctionnement du circuit
électrique du témoin en tournant la clé sur
“ON”. Le témoin devrait s’allumer pendant
quelques secondes, puis s’éteindre.
Si le témoin ne s’allume pas lorsque la clé
de contact est tournée sur “ON” ou s’il ne
s’éteint pas par la suite, il convient de faire
contrôler le circuit électrique par un con-
cessionnaire Yamaha.
Le dispositif embarqué de diagnostic de
pannes surveille également les circuits de
l’immobilisateur. (Les explications au sujet
du système embarqué de diagnostic de
pannes se trouvent à la page 3-8.)
FAU11602
Compteur de vitesseLe compteur de vitesse affiche la vitesse de
conduite.
Lorsque la clé est tournée à la position
“ON”, l’aiguille du compteur de vitesse ba-
laie une fois le cadran, puis retourne à zéro.
FAU11873
Compte-toursLe compte-tours électrique permet de
contrôler la vitesse de rotation du moteur et
de maintenir celle-ci dans la plage de puis-
sance idéale.
Lorsque la clé est tournée à la position
“ON”, l’aiguille du compte-tours balaie une
fois le cadran, puis retourne à zéro.ATTENTION
FCA10032
Ne jamais faire fonctionner le moteur
dans la zone rouge du compte-tours.
Zone rouge : 9500 tr/mn et au- delà

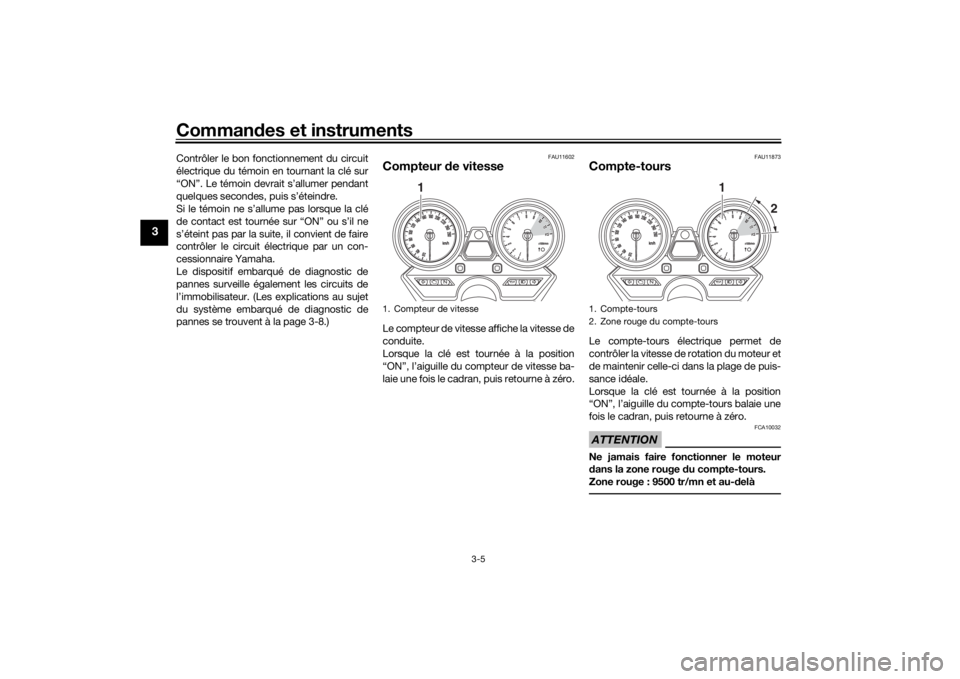

1. Compteur de vitesse
1
1. Compte-tours
2. Zone rouge du compte-tours
1
2
U2PNF1F0.book Page 5 Friday, December 25, 2015 2:59 PM
