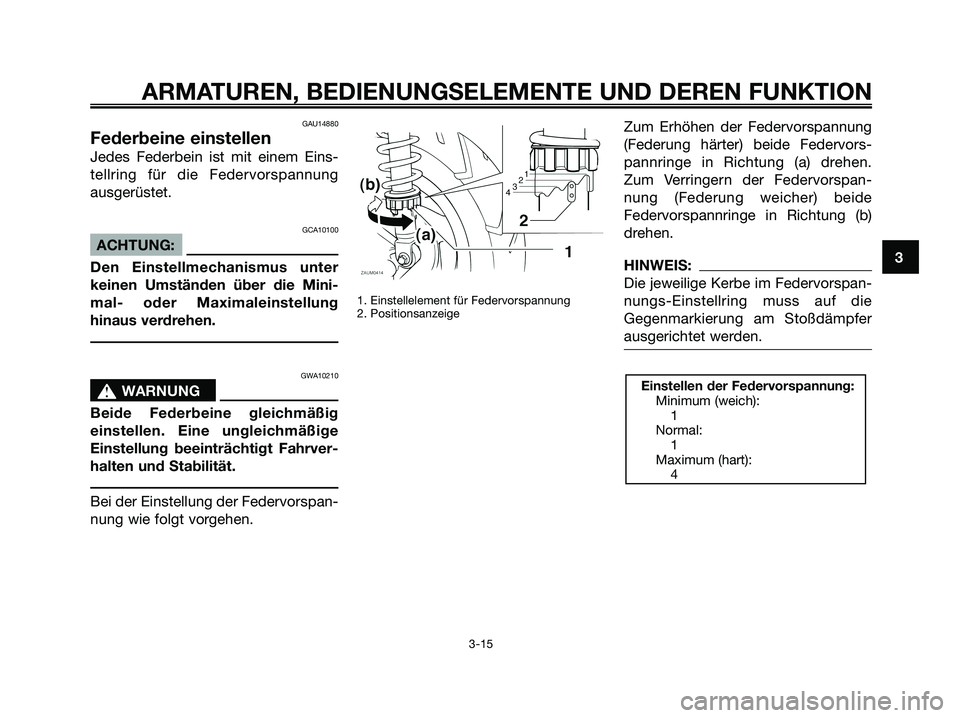

Federbeine einstellen
Jedes Federbein ist mit einem Eins-
tellring für die Federvorspannung
ausgerüstet.
GCA10100
ACHTUNG:
Den Einstellmechanismus unter
keinen Umständen über die Mini-
mal- oder Maximaleinstellung
hinaus verdrehen.
GWA10210
s s
WARNUNG
Beide Federbeine gleichmäßig
einstellen. Eine ungleichmäßige
Einstellung beeinträchtigt Fahrver-
halten und Stabilität.
Bei der Einstellung der Federvorspan-
nung wie folgt vorgehen.
1. Einstellelement für Federvorspannung
2. Positionsanzeige
Zum Erhöhen der Federvorspannung
(Federung härter) beide Federvors-
pannringe in Richtung (a) drehen.
Zum Verringern der Federvorspan-
nung (Federung weicher) beide
Federvorspannringe in Richtung (b)
drehen.
HINWEIS:
Die jeweilige Kerbe im Federvorspan-
nungs-Einstellring muss auf die
Gegenmarkierung am Stoßdämpfer
ausgerichtet werden.
Einstellen der Federvorspannung:
Minimum (weich):
1
Normal:
1
Maximum (hart):
4
3
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-15
1B9-F8199-G1.qxd 11/10/06 11:47 Página 3-15

GAU15301

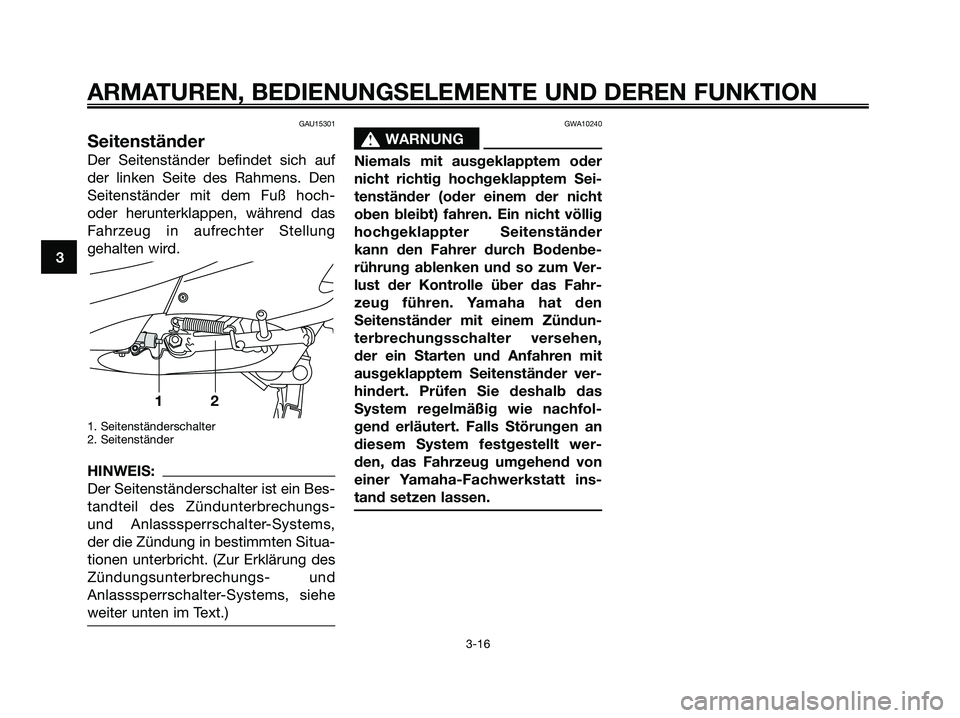

Seitenständer
Der Seitenständer befindet sich auf
der linken Seite des Rahmens. Den
Seitenständer mit dem Fuß hoch-
oder herunterklappen, während das
Fahrzeug in aufrechter Stellung
gehalten wird.
1. Seitenständerschalter
2. Seitenständer
HINWEIS:
Der Seitenständerschalter ist ein Bes-
tandteil des Zündunterbrechungs-
und Anlasssperrschalter-Systems,
der die Zündung in bestimmten Situa-
tionen unterbricht. (Zur Erklärung des
Zündungsunterbrechungs- und
Anlasssperrschalter-Systems, siehe
weiter unten im Text.)
GWA10240
s s
WARNUNG
Niemals mit ausgeklapptem oder
nicht richtig hochgeklapptem Sei-
tenständer (oder einem der nicht
oben bleibt) fahren. Ein nicht völlig
hochgeklappter Seitenständer
kann den Fahrer durch Bodenbe-
rührung ablenken und so zum Ver-
lust der Kontrolle über das Fahr-
zeug führen. Yamaha hat den
Seitenständer mit einem Zündun-
terbrechungsschalter versehen,
der ein Starten und Anfahren mit
ausgeklapptem Seitenständer ver-
hindert. Prüfen Sie deshalb das
System regelmäßig wie nachfol-
gend erläutert. Falls Störungen an
diesem System festgestellt wer-
den, das Fahrzeug umgehend von
einer Yamaha-Fachwerkstatt ins-
tand setzen lassen.
12
3
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-16
1B9-F8199-G1.qxd 11/10/06 11:47 Página 3-16

3
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-17

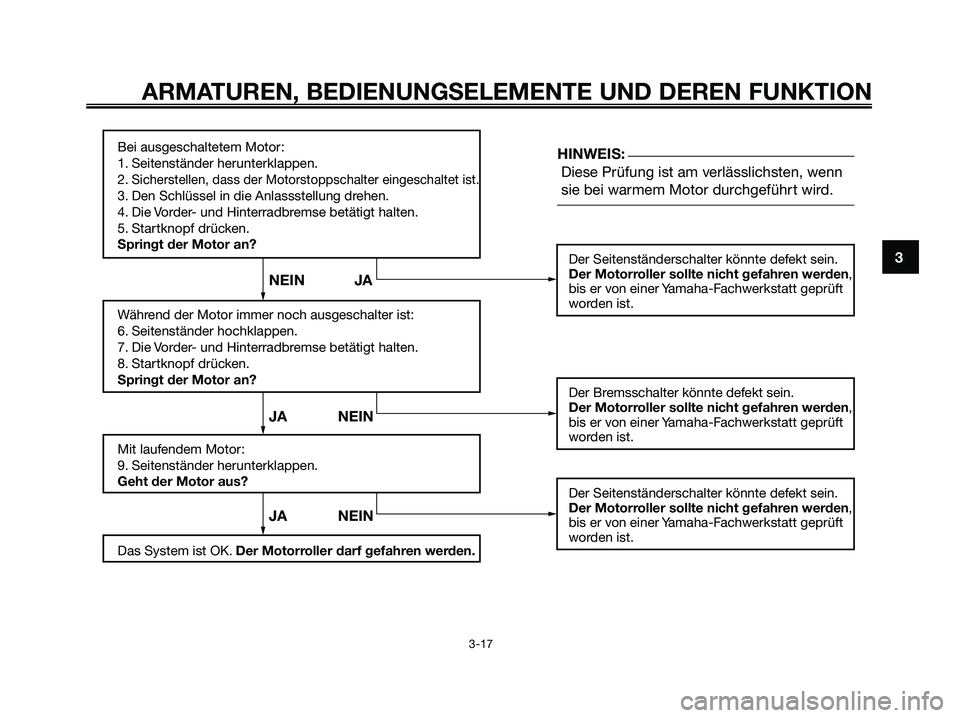

Bei ausgeschaltetem Motor:
1. Seitenständer herunterklappen.
2.
Sicherstellen, dass der Motorstoppschalter eingeschaltet ist.
3. Den Schlüssel in die Anlassstellung drehen.
4. Die Vorder- und Hinterradbremse betätigt halten.
5. Startknopf drücken.
Springt der Motor an?
Während der Motor immer noch ausgeschalter ist:
6. Seitenständer hochklappen.
7. Die Vorder- und Hinterradbremse betätigt halten.
8. Startknopf drücken.
Springt der Motor an?
Mit laufendem Motor:
9. Seitenständer herunterklappen.
Geht der Motor aus?
Das System ist OK. Der Motorroller darf gefahren werden.
Diese Prüfung ist am verlässlichsten, wenn
sie bei warmem Motor durchgeführt wird.
Der Seitenständerschalter könnte defekt sein.
Der Motorroller sollte nicht gefahren werden,
bis er von einer Yamaha-Fachwerkstatt geprüft
worden ist.
Der Bremsschalter könnte defekt sein.
Der Motorroller sollte nicht gefahren werden,
bis er von einer Yamaha-Fachwerkstatt geprüft
worden ist.
Der Seitenständerschalter könnte defekt sein.
Der Motorroller sollte nicht gefahren werden,
bis er von einer Yamaha-Fachwerkstatt geprüft
worden ist.
JA NEIN JA NEIN NEIN JAHINWEIS:
1B9-F8199-G1.qxd 11/10/06 11:47 Página 3-17

4
ROUTINEKONTROLLE VOR FAHRTBEGINN
4-1
GAU15591

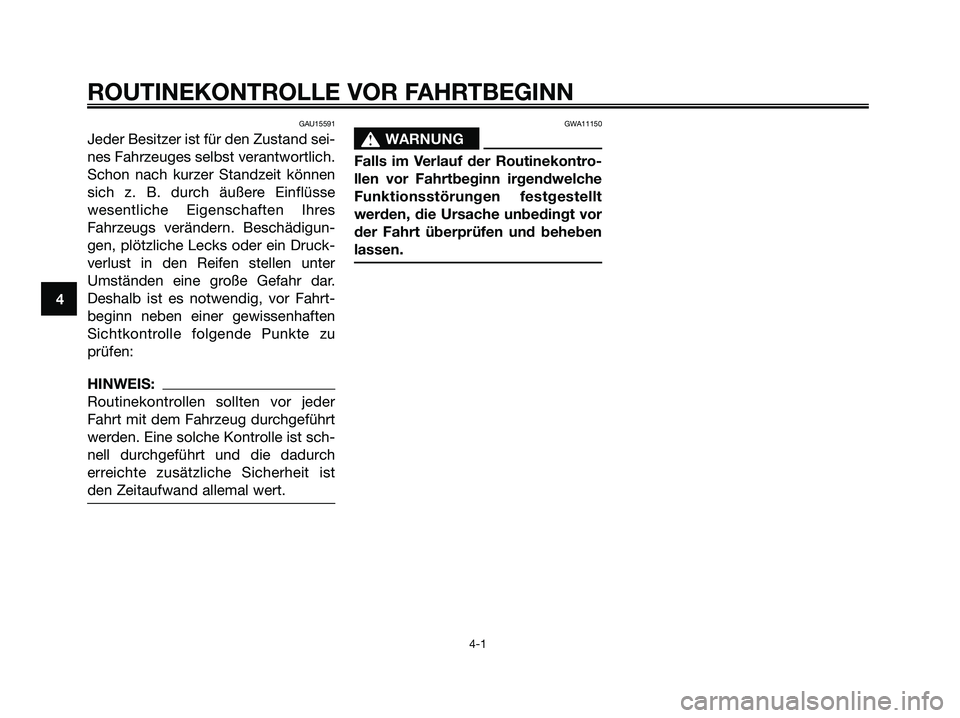

Jeder Besitzer ist für den Zustand sei-
nes Fahrzeuges selbst verantwortlich.
Schon nach kurzer Standzeit können
sich z. B. durch äußere Einflüsse
wesentliche Eigenschaften Ihres
Fahrzeugs verändern. Beschädigun-
gen, plötzliche Lecks oder ein Druck-
verlust in den Reifen stellen unter
Umständen eine große Gefahr dar.
Deshalb ist es notwendig, vor Fahrt-
beginn neben einer gewissenhaften
Sichtkontrolle folgende Punkte zu
prüfen:
HINWEIS:
Routinekontrollen sollten vor jeder
Fahrt mit dem Fahrzeug durchgeführt
werden. Eine solche Kontrolle ist sch-
nell durchgeführt und die dadurch
erreichte zusätzliche Sicherheit ist
den Zeitaufwand allemal wert.
GWA11150
s s
WARNUNG
Falls im Verlauf der Routinekontro-
llen vor Fahrtbeginn irgendwelche
Funktionsstörungen festgestellt
werden, die Ursache unbedingt vor
der Fahrt überprüfen und beheben
lassen.
1B9-F8199-G1.qxd 11/10/06 11:47 Página 32

4
ROUTINEKONTROLLE VOR FAHRTBEGINN
4-2
GAU15603

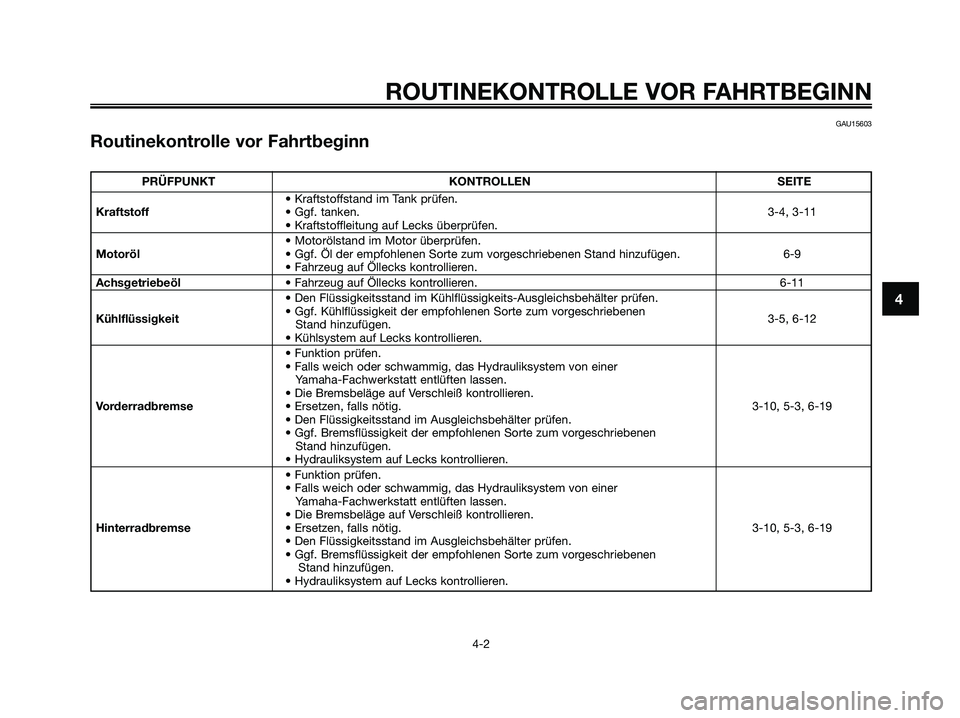

Routinekontrolle vor Fahrtbeginn
PRÜFPUNKT KONTROLLEN SEITE
• Kraftstoffstand im Tank prüfen.
Kraftstoff• Ggf. tanken.3-4, 3-11
• Kraftstoffleitung auf Lecks überprüfen.
• Motorölstand im Motor überprüfen.
Motoröl• Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen Stand hinzufügen. 6-9
• Fahrzeug auf Öllecks kontrollieren.
Achsgetriebeöl• Fahrzeug auf Öllecks kontrollieren. 6-11
• Den Flüssigkeitsstand im Kühlflüssigkeits-Ausgleichsbehälter prüfen.
Kühlflüssigkeit• Ggf. Kühlflüssigkeit der empfohlenen Sorte zum vorgeschriebenen
3-5, 6-12
Stand hinzufügen.
• Kühlsystem auf Lecks kontrollieren.
• Funktion prüfen.
• Falls weich oder schwammig, das Hydrauliksystem von einer
Yamaha-Fachwerkstatt entlüften lassen.
• Die Bremsbeläge auf Verschleiß kontrollieren.
Vorderradbremse• Ersetzen, falls nötig. 3-10, 5-3, 6-19
• Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Ggf. Bremsflüssigkeit der empfohlenen Sorte zum vorgeschriebenen
Stand hinzufügen.
• Hydrauliksystem auf Lecks kontrollieren.
• Funktion prüfen.
• Falls weich oder schwammig, das Hydrauliksystem von einer
Yamaha-Fachwerkstatt entlüften lassen.
• Die Bremsbeläge auf Verschleiß kontrollieren.
Hinterradbremse• Ersetzen, falls nötig. 3-10, 5-3, 6-19
• Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Ggf. Bremsflüssigkeit der empfohlenen Sorte zum vorgeschriebenen
Stand hinzufügen.
• Hydrauliksystem auf Lecks kontrollieren.
1B9-F8199-G1.qxd 11/10/06 11:47 Página 33

4
ROUTINEKONTROLLE VOR FAHRTBEGINN
4-3

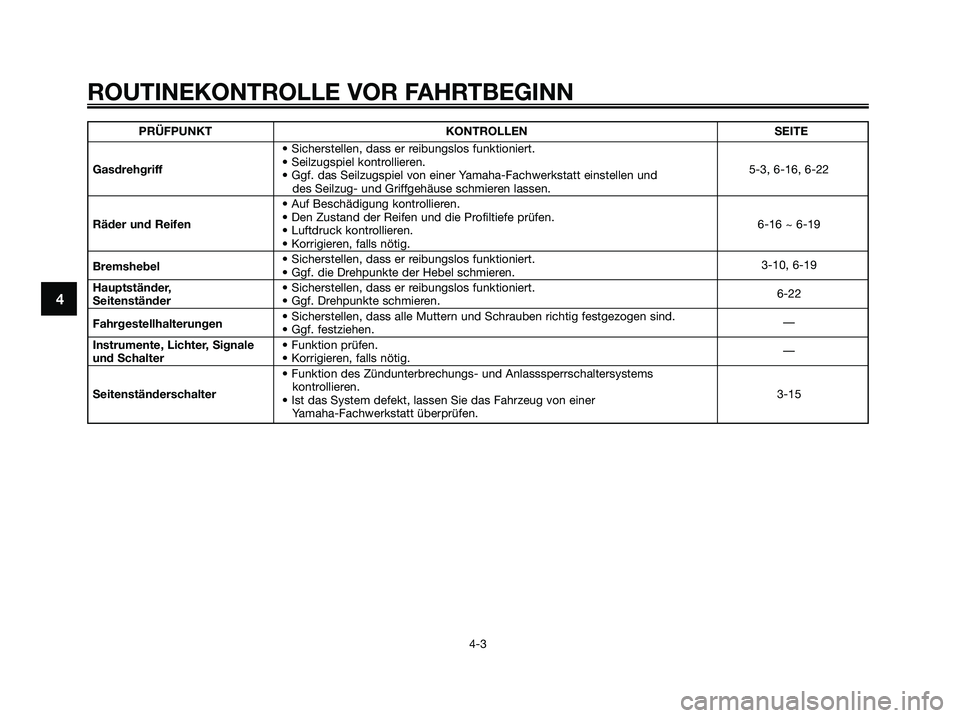

PRÜFPUNKT KONTROLLEN SEITE
• Sicherstellen, dass er reibungslos funktioniert.
Gasdrehgriff• Seilzugspiel kontrollieren.
5-3, 6-16, 6-22
• Ggf. das Seilzugspiel von einer Yamaha-Fachwerkstatt einstellen und
des Seilzug- und Griffgehäuse schmieren lassen.
• Auf Beschädigung kontrollieren.
Räder und Reifen• Den Zustand der Reifen und die Profiltiefe prüfen.
6-16 ~ 6-19
• Luftdruck kontrollieren.
• Korrigieren, falls nötig.
Bremshebel• Sicherstellen, dass er reibungslos funktioniert.
• Ggf. die Drehpunkte der Hebel schmieren.3-10, 6-19
Hauptständer, • Sicherstellen, dass er reibungslos funktioniert.
Seitenständer• Ggf. Drehpunkte schmieren.6-22
Fahrgestellhalterungen• Sicherstellen, dass alle Muttern und Schrauben richtig festgezogen sind.
• Ggf. festziehen.—
Instrumente, Lichter, Signale • Funktion prüfen.
und Schalter• Korrigieren, falls nötig.—
• Funktion des Zündunterbrechungs- und Anlasssperrschaltersystems
Seitenständerschalterkontrollieren.
3-15
• Ist das System defekt, lassen Sie das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen.
1B9-F8199-G1.qxd 11/10/06 11:47 Página 34

GAU15970
GWA11250
s s
WARNUNG

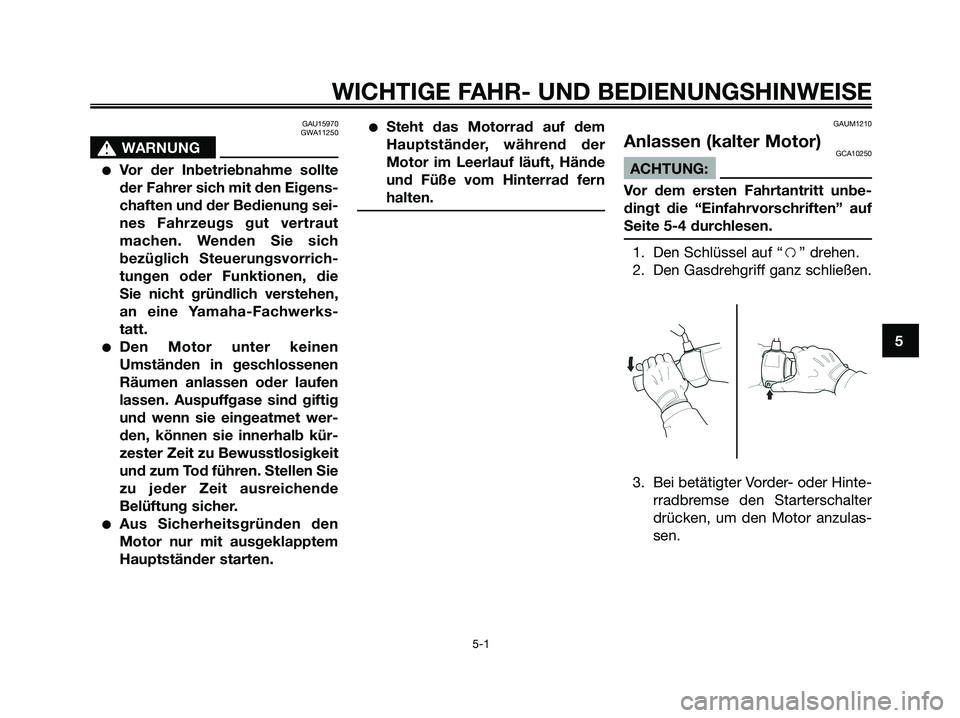

Vor der Inbetriebnahme sollte
der Fahrer sich mit den Eigens-
chaften und der Bedienung sei-
nes Fahrzeugs gut vertraut
machen. Wenden Sie sich
bezüglich Steuerungsvorrich-
tungen oder Funktionen, die
Sie nicht gründlich verstehen,
an eine Yamaha-Fachwerks-
tatt.
Den Motor unter keinen
Umständen in geschlossenen
Räumen anlassen oder laufen
lassen. Auspuffgase sind giftig
und wenn sie eingeatmet wer-
den, können sie innerhalb kür-
zester Zeit zu Bewusstlosigkeit
und zum Tod führen. Stellen Sie
zu jeder Zeit ausreichende
Belüftung sicher.
Aus Sicherheitsgründen den
Motor nur mit ausgeklapptem
Hauptständer starten.
Steht das Motorrad auf dem
Hauptständer, während der
Motor im Leerlauf läuft, Hände
und Füße vom Hinterrad fern
halten.GAUM1210
Anlassen (kalter Motor)GCA10250
ACHTUNG:
Vor dem ersten Fahrtantritt unbe-
dingt die “Einfahrvorschriften” auf
Seite 5-4 durchlesen.
1. Den Schlüssel auf “f” drehen.
2. Den Gasdrehgriff ganz schließen.
3. Bei betätigter Vorder- oder Hinte-
rradbremse den Starterschalter
drücken, um den Motor anzulas-
sen.
5
WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-1
1B9-F8199-G1.qxd 11/10/06 11:47 Página 35

HINWEIS:
Falls der Motor nicht sofort anspringt,
den Starterschalter loslassen und
einige Sekunden bis zum nächsten
Startversuch warten. Jeder Anlass-
versuch sollte so kurz wie möglich
sein, um die Batterie zu schonen.
Drehen Sie den Motor pro Anlassver-
such nicht länger als 10 Sekunden
durch.
GCA11040
ACHTUNG:
Zur Schonung des Motors niemals
mit kaltem Motor stark beschleuni-
gen!
GAU16760

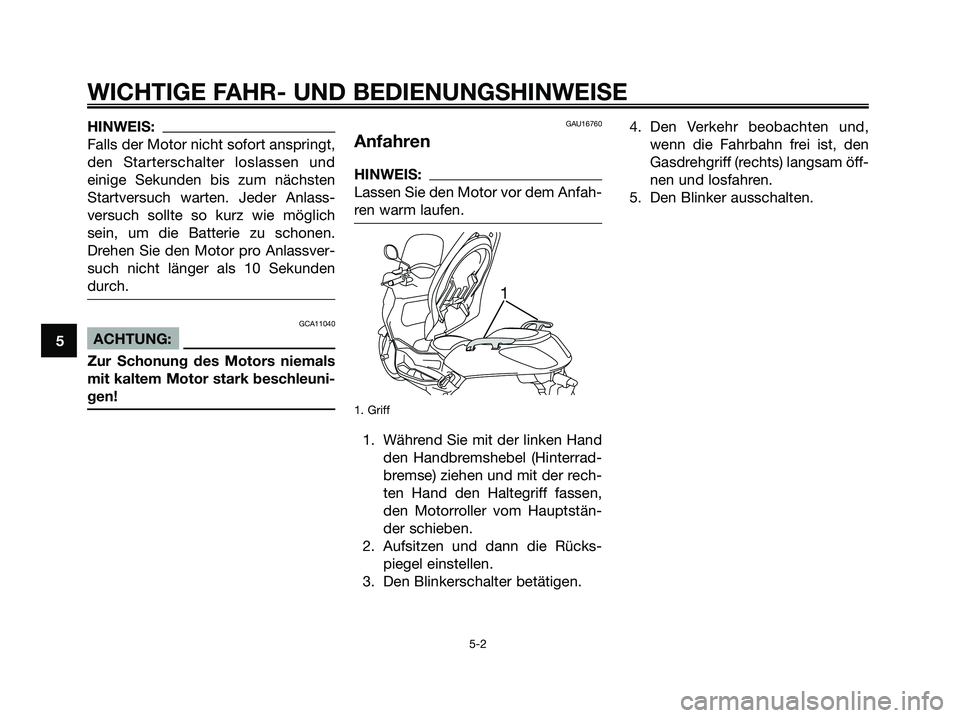

Anfahren
HINWEIS:
Lassen Sie den Motor vor dem Anfah-
ren warm laufen.
1. Griff
1. Während Sie mit der linken Hand
den Handbremshebel (Hinterrad-
bremse) ziehen und mit der rech-
ten Hand den Haltegriff fassen,
den Motorroller vom Hauptstän-
der schieben.
2. Aufsitzen und dann die Rücks-
piegel einstellen.
3. Den Blinkerschalter betätigen.4. Den Verkehr beobachten und,
wenn die Fahrbahn frei ist, den
Gasdrehgriff (rechts) langsam öff-
nen und losfahren.
5. Den Blinker ausschalten.
1
5
WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-2
1B9-F8199-G1.qxd 11/10/06 11:47 Página 36

GAU16780

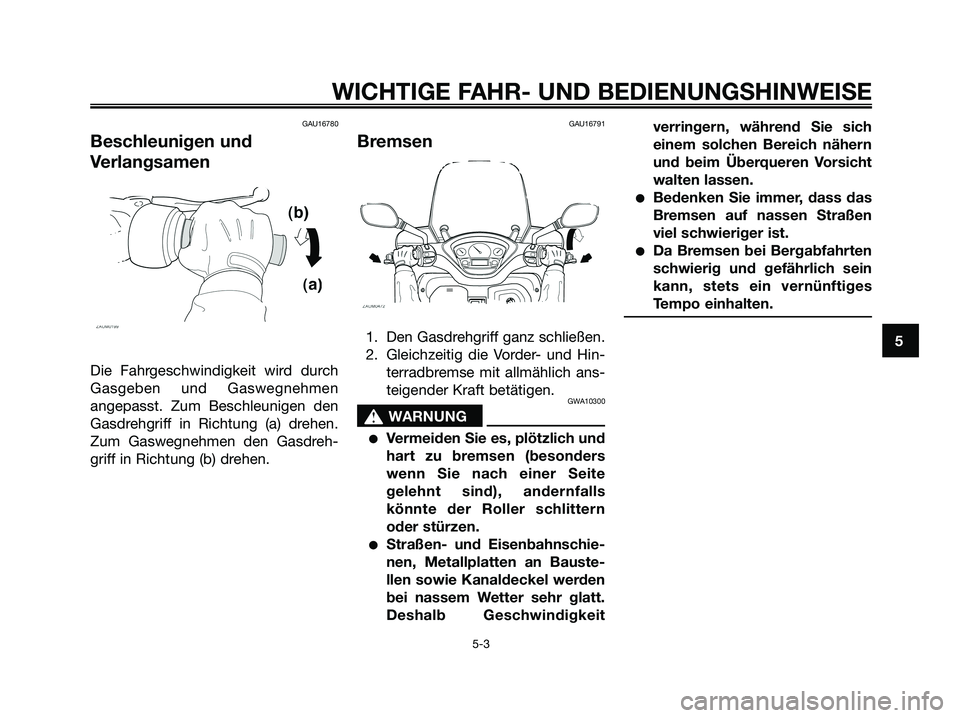

Beschleunigen und
Verlangsamen
Die Fahrgeschwindigkeit wird durch
Gasgeben und Gaswegnehmen
angepasst. Zum Beschleunigen den
Gasdrehgriff in Richtung (a) drehen.
Zum Gaswegnehmen den Gasdreh-
griff in Richtung (b) drehen.
GAU16791
Bremsen
1. Den Gasdrehgriff ganz schließen.
2. Gleichzeitig die Vorder- und Hin-
terradbremse mit allmählich ans-
teigender Kraft betätigen.
GWA10300
s s
WARNUNG
Vermeiden Sie es, plötzlich und
hart zu bremsen (besonders
wenn Sie nach einer Seite
gelehnt sind), andernfalls
könnte der Roller schlittern
oder stürzen.
Straßen- und Eisenbahnschie-
nen, Metallplatten an Bauste-
llen sowie Kanaldeckel werden
bei nassem Wetter sehr glatt.
Deshalb Geschwindigkeitverringern, während Sie sich
einem solchen Bereich nähern
und beim Überqueren Vorsicht
walten lassen.
Bedenken Sie immer, dass das
Bremsen auf nassen Straßen
viel schwieriger ist.
Da Bremsen bei Bergabfahrten
schwierig und gefährlich sein
kann, stets ein vernünftiges
Tempo einhalten.
5
WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-3
1B9-F8199-G1.qxd 11/10/06 11:47 Página 37

GAU16820

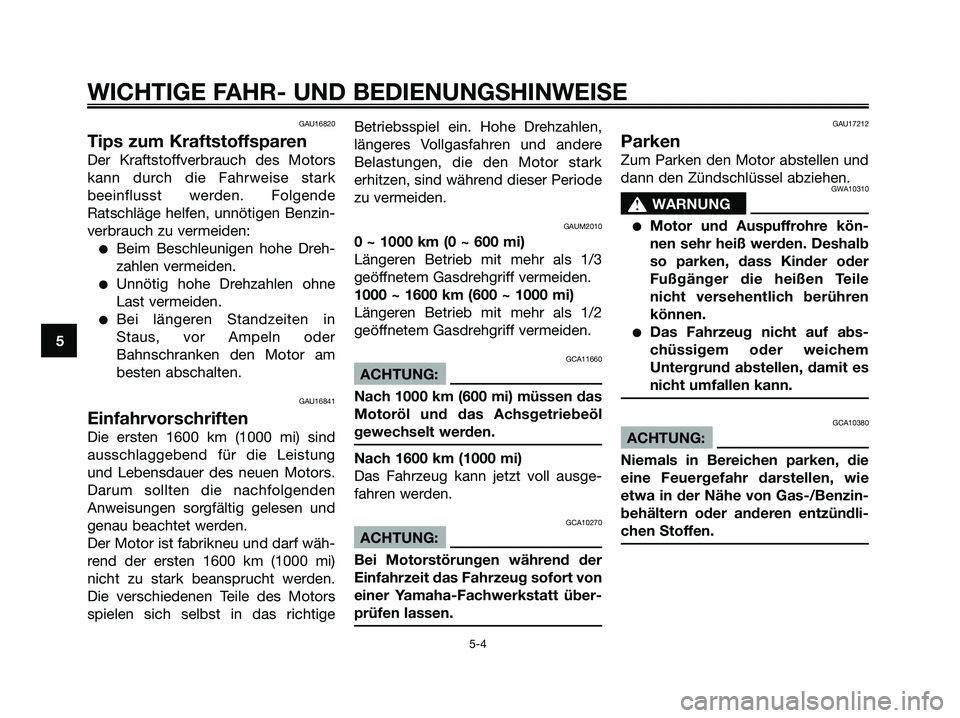

Tips zum Kraftstoffsparen
Der Kraftstoffverbrauch des Motors
kann durch die Fahrweise stark
beeinflusst werden. Folgende
Ratschläge helfen, unnötigen Benzin-
verbrauch zu vermeiden:
Beim Beschleunigen hohe Dreh-
zahlen vermeiden.
Unnötig hohe Drehzahlen ohne
Last vermeiden.
Bei längeren Standzeiten in
Staus, vor Ampeln oder
Bahnschranken den Motor am
besten abschalten.
GAU16841
Einfahrvorschriften
Die ersten 1600 km (1000 mi) sind
ausschlaggebend für die Leistung
und Lebensdauer des neuen Motors.
Darum sollten die nachfolgenden
Anweisungen sorgfältig gelesen und
genau beachtet werden.
Der Motor ist fabrikneu und darf wäh-
rend der ersten 1600 km (1000 mi)
nicht zu stark beansprucht werden.
Die verschiedenen Teile des Motors
spielen sich selbst in das richtigeBetriebsspiel ein. Hohe Drehzahlen,
längeres Vollgasfahren und andere
Belastungen, die den Motor stark
erhitzen, sind während dieser Periode
zu vermeiden.
GAUM2010
0 ~ 1000 km (0 ~ 600 mi)
Längeren Betrieb mit mehr als 1/3
geöffnetem Gasdrehgriff vermeiden.
1000 ~ 1600 km (600 ~ 1000 mi)
Längeren Betrieb mit mehr als 1/2
geöffnetem Gasdrehgriff vermeiden.
GCA11660
ACHTUNG:
Nach 1000 km (600 mi) müssen das
Motoröl und das Achsgetriebeöl
gewechselt werden.
Nach 1600 km (1000 mi)
Das Fahrzeug kann jetzt voll ausge-
fahren werden.
GCA10270
ACHTUNG:
Bei Motorstörungen während der
Einfahrzeit das Fahrzeug sofort von
einer Yamaha-Fachwerkstatt über-
prüfen lassen.
GAU17212
Parken
Zum Parken den Motor abstellen und
dann den Zündschlüssel abziehen.
GWA10310
s s
WARNUNG
Motor und Auspuffrohre kön-
nen sehr heiß werden. Deshalb
so parken, dass Kinder oder
Fußgänger die heißen Teile
nicht versehentlich berühren
können.
Das Fahrzeug nicht auf abs-
chüssigem oder weichem
Untergrund abstellen, damit es
nicht umfallen kann.
GCA10380
ACHTUNG:
Niemals in Bereichen parken, die
eine Feuergefahr darstellen, wie
etwa in der Nähe von Gas-/Benzin-
behältern oder anderen entzündli-
chen Stoffen.
5
WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-4
1B9-F8199-G1.qxd 11/10/06 11:47 Página 38
