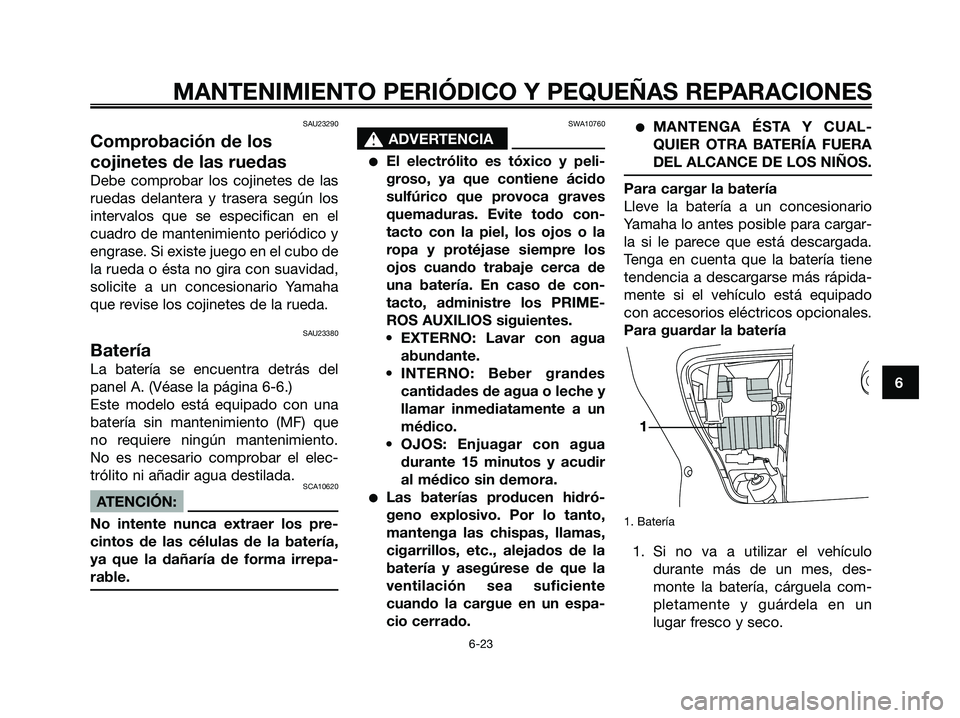

SAU23290
Comprobación de los
cojinetes de las ruedas
Debe comprobar los cojinetes de las
ruedas delantera y trasera según los
intervalos que se especifican en el
cuadro de mantenimiento periódico y
engrase. Si existe juego en el cubo de
la rueda o ésta no gira con suavidad,
solicite a un concesionario Yamaha
que revise los cojinetes de la rueda.
SAU23380
Batería
La batería se encuentra detrás del
panel A. (Véase la página 6-6.)
Este modelo está equipado con una
batería sin mantenimiento (MF) que
no requiere ningún mantenimiento.
No es necesario comprobar el elec-
trólito ni añadir agua destilada.
SCA10620
ATENCIÓN:
No intente nunca extraer los pre-
cintos de las células de la batería,
ya que la dañaría de forma irrepa-
rable.
SWA10760
s s
ADVERTENCIA
El electrólito es tóxico y peli-
groso, ya que contiene ácido
sulfúrico que provoca graves
quemaduras. Evite todo con-
tacto con la piel, los ojos o la
ropa y protéjase siempre los
ojos cuando trabaje cerca de
una batería. En caso de con-
tacto, administre los PRIME-
ROS AUXILIOS siguientes.
• EXTERNO: Lavar con agua
abundante.
• INTERNO: Beber grandes
cantidades de agua o leche y
llamar inmediatamente a un
médico.
• OJOS: Enjuagar con agua
durante 15 minutos y acudir
al médico sin demora.
Las baterías producen hidró-
geno explosivo. Por lo tanto,
mantenga las chispas, llamas,
cigarrillos, etc., alejados de la
batería y asegúrese de que la
ventilación sea suficiente
cuando la cargue en un espa-
cio cerrado.
MANTENGA ÉSTA Y CUAL-
QUIER OTRA BATERÍA FUERA
DEL ALCANCE DE LOS NIÑOS.
Para cargar la batería
Lleve la batería a un concesionario
Yamaha lo antes posible para cargar-
la si le parece que está descargada.
Tenga en cuenta que la batería tiene
tendencia a descargarse más rápida-
mente si el vehículo está equipado
con accesorios eléctricos opcionales.
Para guardar la batería
1. Batería
1. Si no va a utilizar el vehículo
durante más de un mes, des-
monte la batería, cárguela com-
pletamente y guárdela en un
lugar fresco y seco.
1
6
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-23
1B9-F8199-S1.qxd 11/10/06 12:08 Página 61
Page 62 of 80

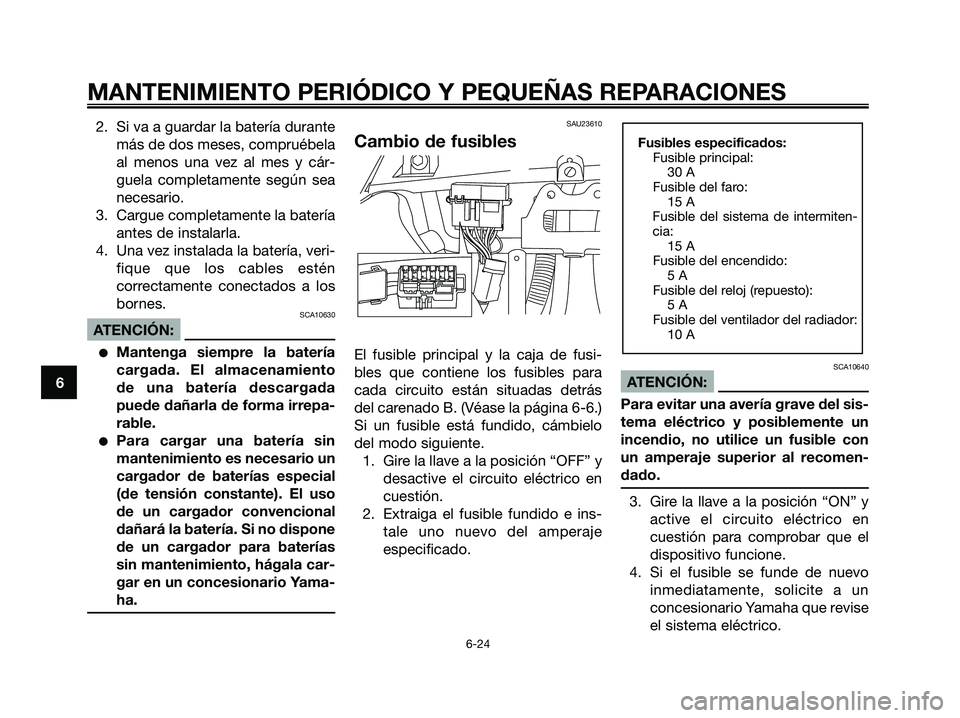

2. Si va a guardar la batería durante
más de dos meses, compruébela
al menos una vez al mes y cár-
guela completamente según sea
necesario.
3. Cargue completamente la batería
antes de instalarla.
4. Una vez instalada la batería, veri-
fique que los cables estén
correctamente conectados a los
bornes.
SCA10630
ATENCIÓN:
Mantenga siempre la batería
cargada. El almacenamiento
de una batería descargada
puede dañarla de forma irrepa-
rable.
Para cargar una batería sin
mantenimiento es necesario un
cargador de baterías especial
(de tensión constante). El uso
de un cargador convencional
dañará la batería. Si no dispone
de un cargador para baterías
sin mantenimiento, hágala car-
gar en un concesionario Yama-
ha.
SAU23610
Cambio de fusibles
El fusible principal y la caja de fusi-
bles que contiene los fusibles para
cada circuito están situadas detrás
del carenado B. (Véase la página 6-6.)
Si un fusible está fundido, cámbielo
del modo siguiente.
1. Gire la llave a la posición “OFF” y
desactive el circuito eléctrico en
cuestión.
2. Extraiga el fusible fundido e ins-
tale uno nuevo del amperaje
especificado.SCA10640
ATENCIÓN:
Para evitar una avería grave del sis-
tema eléctrico y posiblemente un
incendio, no utilice un fusible con
un amperaje superior al recomen-
dado.
3. Gire la llave a la posición “ON” y
active el circuito eléctrico en
cuestión para comprobar que el
dispositivo funcione.
4. Si el fusible se funde de nuevo
inmediatamente, solicite a un
concesionario Yamaha que revise
el sistema eléctrico.
Fusibles especificados:
Fusible principal:
30 A
Fusible del faro:
15 A
Fusible del sistema de intermiten-
cia:
15 A
Fusible del encendido:
5 A
Fusible del reloj (repuesto):
5 A
Fusible del ventilador del radiador:
10 A
6
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-24
1B9-F8199-S1.qxd 11/10/06 12:08 Página 62
Page 63 of 80

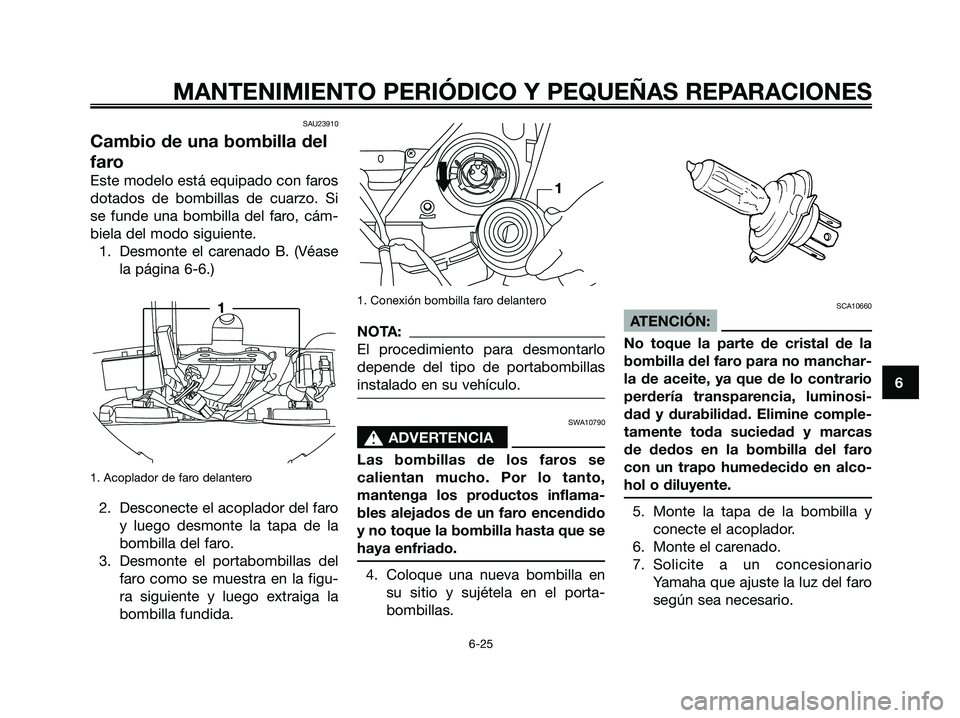

SAU23910
Cambio de una bombilla del
faro
Este modelo está equipado con faros
dotados de bombillas de cuarzo. Si
se funde una bombilla del faro, cám-
biela del modo siguiente.
1. Desmonte el carenado B. (Véase
la página 6-6.)
1. Acoplador de faro delantero
2. Desconecte el acoplador del faro
y luego desmonte la tapa de la
bombilla del faro.
3. Desmonte el portabombillas del
faro como se muestra en la figu-
ra siguiente y luego extraiga la
bombilla fundida.
1. Conexión bombilla faro delantero
NOTA:
El procedimiento para desmontarlo
depende del tipo de portabombillas
instalado en su vehículo.
SWA10790
s s
ADVERTENCIA
Las bombillas de los faros se
calientan mucho. Por lo tanto,
mantenga los productos inflama-
bles alejados de un faro encendido
y no toque la bombilla hasta que se
haya enfriado.
4. Coloque una nueva bombilla en
su sitio y sujétela en el porta-
bombillas.
SCA10660
ATENCIÓN:
No toque la parte de cristal de la
bombilla del faro para no manchar-
la de aceite, ya que de lo contrario
perdería transparencia, luminosi-
dad y durabilidad. Elimine comple-
tamente toda suciedad y marcas
de dedos en la bombilla del faro
con un trapo humedecido en alco-
hol o diluyente.
5. Monte la tapa de la bombilla y
conecte el acoplador.
6. Monte el carenado.
7. Solicite a un concesionario
Yamaha que ajuste la luz del faro
según sea necesario.
1
1
6
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-25
1B9-F8199-S1.qxd 11/10/06 12:08 Página 63
Page 64 of 80
SAUT1260
Cambio de la bombilla de un
intermitente delantero
SCA10670
ATENCIÓN:
Es aconsejable que un concesiona-
rio Yamaha realice este trabajo.
1. Coloque el scooter sobre el
caballete central.
2. Desmonte el carenado A. (Véase
la página 6-6.)
3. Desmonte el casquillo (con la
bombilla) girándolo en el sentido
contrario al de las agujas del
reloj.
4. Extraiga la bombilla fundida
empujándola hacia adentro y
girándola en el sentido contrario
al de las agujas del reloj.5. Introduzca una nueva bombilla
en el casquillo, empújela hacia
adentro y luego gírela en el senti-
do de las agujas del reloj hasta
que se detenga.
6. Monte el casquillo (con la bombi-
lla) girándolo en el sentido de las
agujas del reloj.
7. Monte el carenado.
SAUS1250
Cambio de la bombilla de la
luz de freno/piloto trasero o
de un intermitente trasero
Bombilla de la luz de freno/piloto
trasero
1. Desmonte la óptica de la luz de
freno/piloto trasero extrayendo
los tornillos.
2. Extraiga la bombilla fundida
empujándola hacia adentro y
girándola en el sentido contrario
al de las agujas del reloj.
3. Introduzca una nueva bombilla
en el casquillo, empújela hacia
adentro y luego gírela en el senti-
do de las agujas del reloj hasta
que se detenga.
4. Monte la óptica colocando los
tornillos.
6
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-26
1B9-F8199-S1.qxd 11/10/06 12:08 Página 64
Page 65 of 80

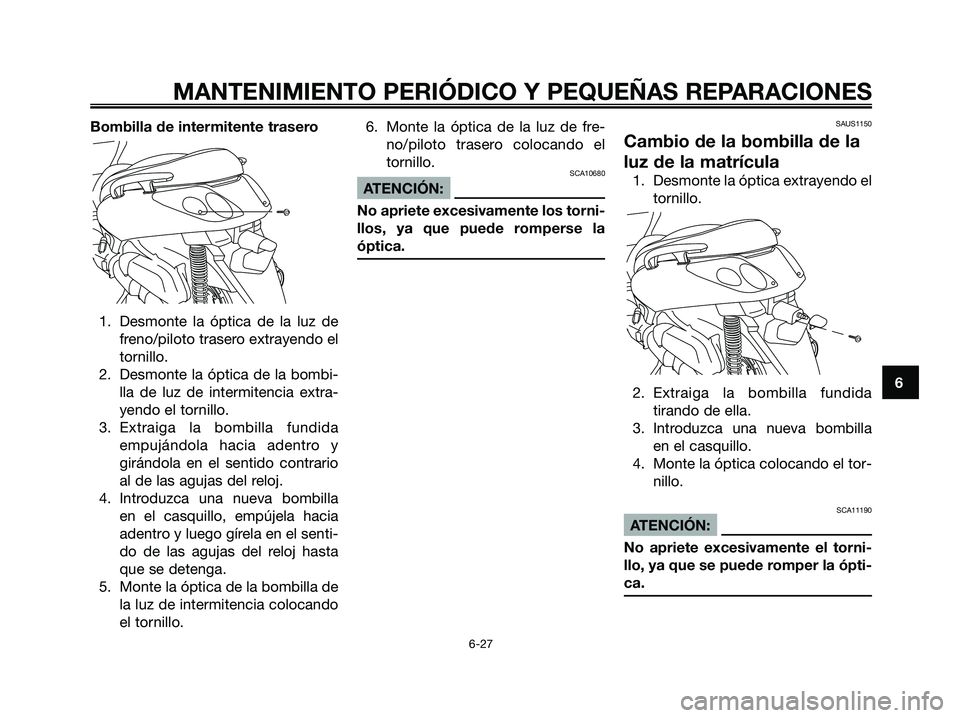

Bombilla de intermitente trasero
1. Desmonte la óptica de la luz de
freno/piloto trasero extrayendo el
tornillo.
2. Desmonte la óptica de la bombi-
lla de luz de intermitencia extra-
yendo el tornillo.
3. Extraiga la bombilla fundida
empujándola hacia adentro y
girándola en el sentido contrario
al de las agujas del reloj.
4. Introduzca una nueva bombilla
en el casquillo, empújela hacia
adentro y luego gírela en el senti-
do de las agujas del reloj hasta
que se detenga.
5. Monte la óptica de la bombilla de
la luz de intermitencia colocando
el tornillo.6. Monte la óptica de la luz de fre-
no/piloto trasero colocando el
tornillo.
SCA10680
ATENCIÓN:
No apriete excesivamente los torni-
llos, ya que puede romperse la
óptica.
SAUS1150
Cambio de la bombilla de la
luz de la matrícula
1. Desmonte la óptica extrayendo el
tornillo.
2. Extraiga la bombilla fundida
tirando de ella.
3. Introduzca una nueva bombilla
en el casquillo.
4. Monte la óptica colocando el tor-
nillo.
SCA11190
ATENCIÓN:
No apriete excesivamente el torni-
llo, ya que se puede romper la ópti-
ca.
6
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-27
1B9-F8199-S1.qxd 11/10/06 12:08 Página 65
Page 66 of 80

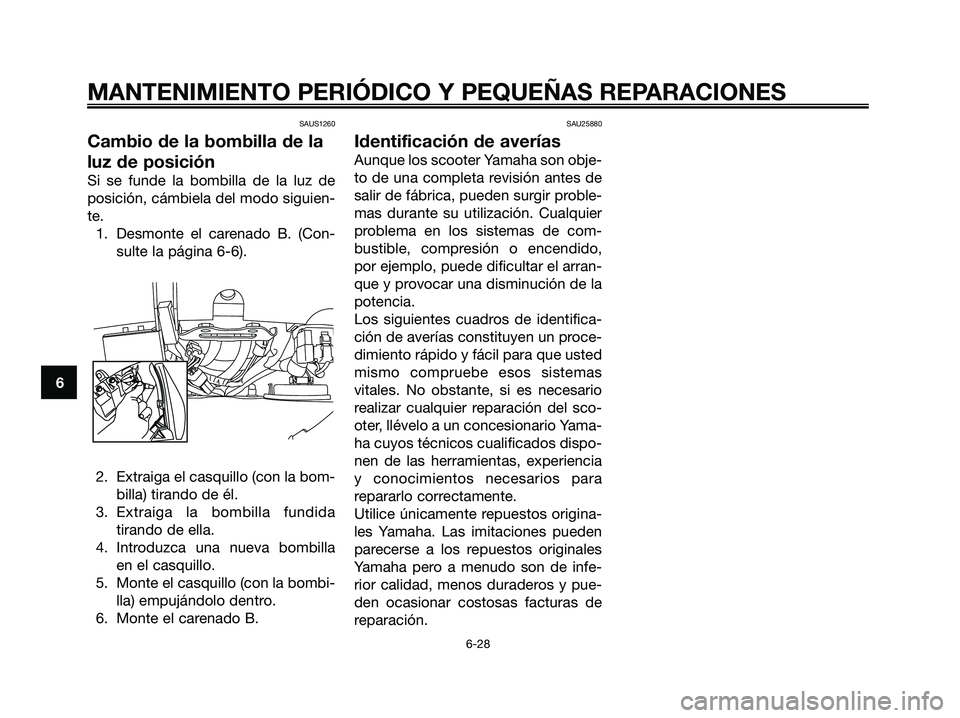

SAUS1260
Cambio de la bombilla de la
luz de posición
Si se funde la bombilla de la luz de
posición, cámbiela del modo siguien-
te.
1. Desmonte el carenado B. (Con-
sulte la página 6-6).
2. Extraiga el casquillo (con la bom-
billa) tirando de él.
3. Extraiga la bombilla fundida
tirando de ella.
4. Introduzca una nueva bombilla
en el casquillo.
5. Monte el casquillo (con la bombi-
lla) empujándolo dentro.
6. Monte el carenado B.
SAU25880
Identificación de averías
Aunque los scooter Yamaha son obje-
to de una completa revisión antes de
salir de fábrica, pueden surgir proble-
mas durante su utilización. Cualquier
problema en los sistemas de com-
bustible, compresión o encendido,
por ejemplo, puede dificultar el arran-
que y provocar una disminución de la
potencia.
Los siguientes cuadros de identifica-
ción de averías constituyen un proce-
dimiento rápido y fácil para que usted
mismo compruebe esos sistemas
vitales. No obstante, si es necesario
realizar cualquier reparación del sco-
oter, llévelo a un concesionario Yama-
ha cuyos técnicos cualificados dispo-
nen de las herramientas, experiencia
y conocimientos necesarios para
repararlo correctamente.
Utilice únicamente repuestos origina-
les Yamaha. Las imitaciones pueden
parecerse a los repuestos originales
Yamaha pero a menudo son de infe-
rior calidad, menos duraderos y pue-
den ocasionar costosas facturas de
reparación.
6
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-28
1B9-F8199-S1.qxd 11/10/06 12:08 Página 66
Page 67 of 80
6
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-29

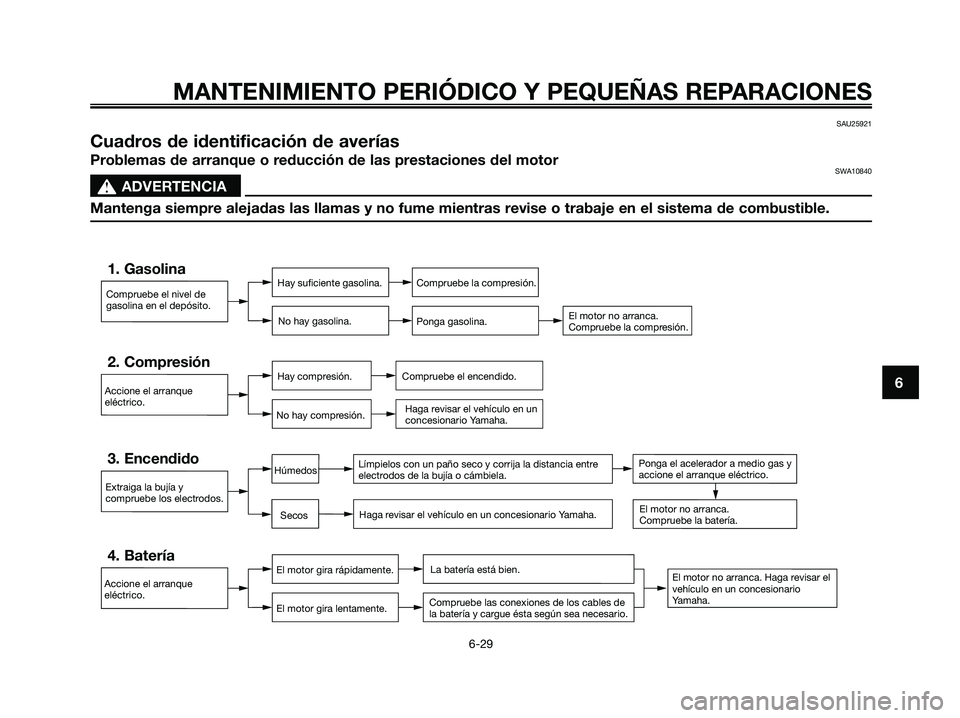

SAU25921
Cuadros de identificación de averías
Problemas de arranque o reducción de las prestaciones del motorSWA10840
s s
ADVERTENCIA
Mantenga siempre alejadas las llamas y no fume mientras revise o trabaje en el sistema de combustible.
Compruebe el nivel de
gasolina en el depósito.
1. GasolinaHay suficiente gasolina.
No hay gasolina.Compruebe la compresión.
Ponga gasolina.
El motor no arranca.
Compruebe la compresión.
Accione el arranque
eléctrico.
2. CompresiónHay compresión.
No hay compresión.Compruebe el encendido.
Haga revisar el vehículo en un
concesionario Yamaha.
Extraiga la bujía y
compruebe los electrodos.
3. EncendidoLímpielos con un paño seco y corrija la distancia entre
electrodos de la bujía o cámbiela.
Haga revisar el vehículo en un concesionario Yamaha.
El motor no arranca. Haga revisar el
vehículo en un concesionario
Yamaha.
El motor no arranca.
Compruebe la batería.
Accione el arranque
eléctrico.
4. BateríaEl motor gira rápidamente.
El motor gira lentamente.La batería está bien.
Compruebe las conexiones de los cables de
la batería y cargue ésta según sea necesario.
Secos
HúmedosPonga el acelerador a medio gas y
accione el arranque eléctrico.
1B9-F8199-S1.qxd 11/10/06 12:08 Página 67
Page 68 of 80
6
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-30

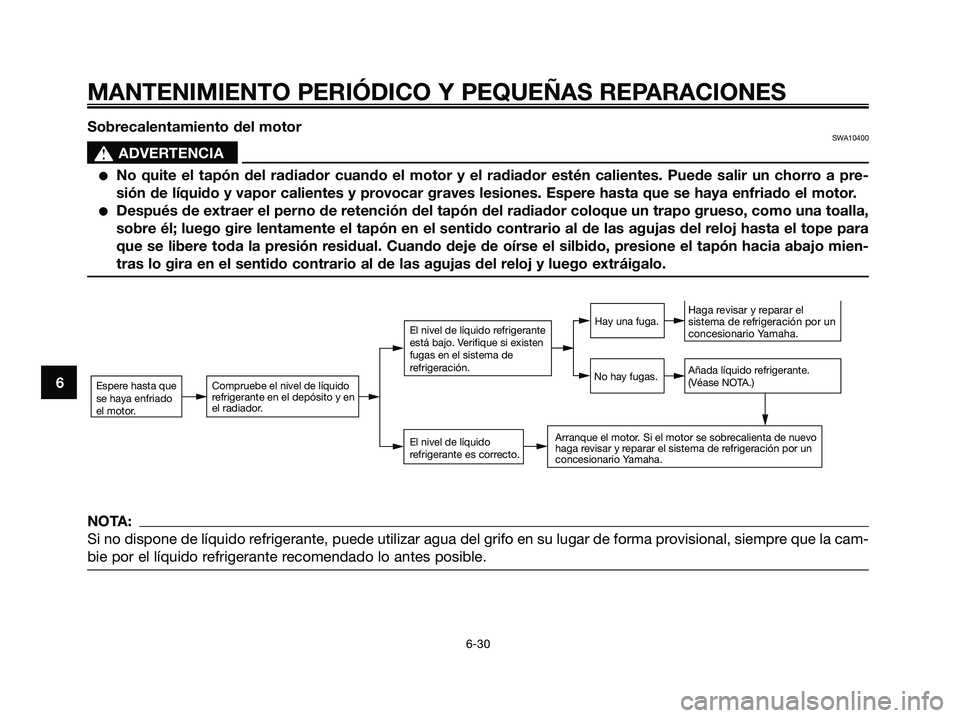

Sobrecalentamiento del motorSWA10400
s s
ADVERTENCIA
No quite el tapón del radiador cuando el motor y el radiador estén calientes. Puede salir un chorro a pre-
sión de líquido y vapor calientes y provocar graves lesiones. Espere hasta que se haya enfriado el motor.
Después de extraer el perno de retención del tapón del radiador coloque un trapo grueso, como una toalla,
sobre él; luego gire lentamente el tapón en el sentido contrario al de las agujas del reloj hasta el tope para
que se libere toda la presión residual. Cuando deje de oírse el silbido, presione el tapón hacia abajo mien-
tras lo gira en el sentido contrario al de las agujas del reloj y luego extráigalo.
Espere hasta que
se haya enfriado
el motor.Compruebe el nivel de líquido
refrigerante en el depósito y en
el radiador.
El nivel de líquido
refrigerante es correcto.
El nivel de líquido refrigerante
está bajo. Verifique si existen
fugas en el sistema de
refrigeración.
Haga revisar y reparar el
sistema de refrigeración por un
concesionario Yamaha.
Añada líquido refrigerante.
(Véase NOTA.)
Arranque el motor. Si el motor se sobrecalienta de nuevo
haga revisar y reparar el sistema de refrigeración por un
concesionario Yamaha.
Hay una fuga.
No hay fugas.
NOTA:
Si no dispone de líquido refrigerante, puede utilizar agua del grifo en su lugar de forma provisional, siempre que la cam-
bie por el líquido refrigerante recomendado lo antes posible.
1B9-F8199-S1.qxd 11/10/06 12:08 Página 68
Page 69 of 80

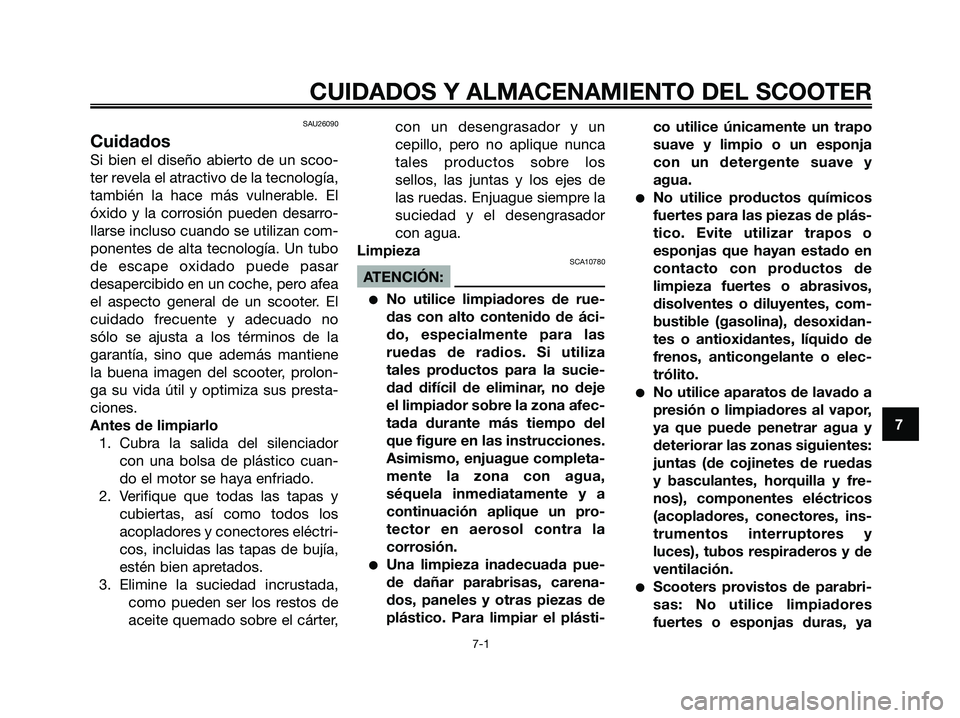

SAU26090
Cuidados
Si bien el diseño abierto de un scoo-
ter revela el atractivo de la tecnología,
también la hace más vulnerable. El
óxido y la corrosión pueden desarro-
llarse incluso cuando se utilizan com-
ponentes de alta tecnología. Un tubo
de escape oxidado puede pasar
desapercibido en un coche, pero afea
el aspecto general de un scooter. El
cuidado frecuente y adecuado no
sólo se ajusta a los términos de la
garantía, sino que además mantiene
la buena imagen del scooter, prolon-
ga su vida útil y optimiza sus presta-
ciones.
Antes de limpiarlo
1. Cubra la salida del silenciador
con una bolsa de plástico cuan-
do el motor se haya enfriado.
2. Verifique que todas las tapas y
cubiertas, así como todos los
acopladores y conectores eléctri-
cos, incluidas las tapas de bujía,
estén bien apretados.
3. Elimine la suciedad incrustada,
como pueden ser los restos de
aceite quemado sobre el cárter,con un desengrasador y un
cepillo, pero no aplique nunca
tales productos sobre los
sellos, las juntas y los ejes de
las ruedas. Enjuague siempre la
suciedad y el desengrasador
con agua.
Limpieza
SCA10780
ATENCIÓN:
No utilice limpiadores de rue-
das con alto contenido de áci-
do, especialmente para las
ruedas de radios. Si utiliza
tales productos para la sucie-
dad difícil de eliminar, no deje
el limpiador sobre la zona afec-
tada durante más tiempo del
que figure en las instrucciones.
Asimismo, enjuague completa-
mente la zona con agua,
séquela inmediatamente y a
continuación aplique un pro-
tector en aerosol contra la
corrosión.
Una limpieza inadecuada pue-
de dañar parabrisas, carena-
dos, paneles y otras piezas de
plástico. Para limpiar el plásti-co utilice únicamente un trapo
suave y limpio o un esponja
con un detergente suave y
agua.
No utilice productos químicos
fuertes para las piezas de plás-
tico. Evite utilizar trapos o
esponjas que hayan estado en
contacto con productos de
limpieza fuertes o abrasivos,
disolventes o diluyentes, com-
bustible (gasolina), desoxidan-
tes o antioxidantes, líquido de
frenos, anticongelante o elec-
trólito.
No utilice aparatos de lavado a
presión o limpiadores al vapor,
ya que puede penetrar agua y
deteriorar las zonas siguientes:
juntas (de cojinetes de ruedas
y basculantes, horquilla y fre-
nos), componentes eléctricos
(acopladores, conectores, ins-
trumentos interruptores y
luces), tubos respiraderos y de
ventilación.
Scooters provistos de parabri-
sas: No utilice limpiadores
fuertes o esponjas duras, ya
7
CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
7-1
1B9-F8199-S1.qxd 11/10/06 12:08 Página 69
Page 70 of 80

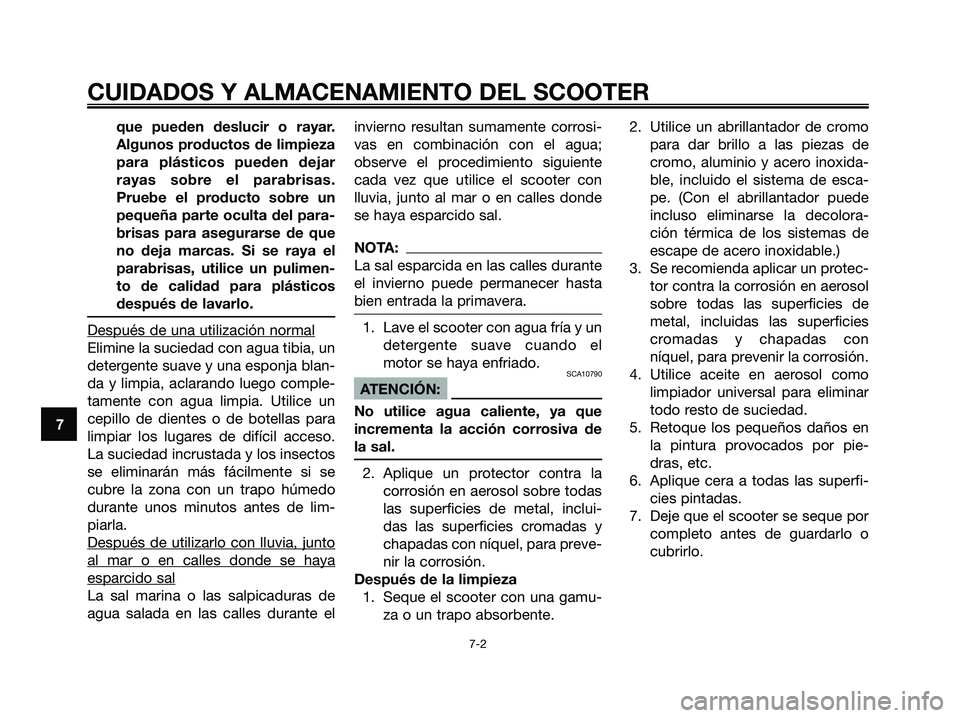

que pueden deslucir o rayar.
Algunos productos de limpieza
para plásticos pueden dejar
rayas sobre el parabrisas.
Pruebe el producto sobre un
pequeña parte oculta del para-
brisas para asegurarse de que
no deja marcas. Si se raya el
parabrisas, utilice un pulimen-
to de calidad para plásticos
después de lavarlo.
Después de una utilización normal
Elimine la suciedad con agua tibia, un
detergente suave y una esponja blan-
da y limpia, aclarando luego comple-
tamente con agua limpia. Utilice un
cepillo de dientes o de botellas para
limpiar los lugares de difícil acceso.
La suciedad incrustada y los insectos
se eliminarán más fácilmente si se
cubre la zona con un trapo húmedo
durante unos minutos antes de lim-
piarla.
Después de utilizarlo con lluvia, junto
al mar o en calles donde se haya
esparcido sal
La sal marina o las salpicaduras de
agua salada en las calles durante elinvierno resultan sumamente corrosi-
vas en combinación con el agua;
observe el procedimiento siguiente
cada vez que utilice el scooter con
lluvia, junto al mar o en calles donde
se haya esparcido sal.
NOTA:
La sal esparcida en las calles durante
el invierno puede permanecer hasta
bien entrada la primavera.
1. Lave el scooter con agua fría y un
detergente suave cuando el
motor se haya enfriado.
SCA10790
ATENCIÓN:
No utilice agua caliente, ya que
incrementa la acción corrosiva de
la sal.
2. Aplique un protector contra la
corrosión en aerosol sobre todas
las superficies de metal, inclui-
das las superficies cromadas y
chapadas con níquel, para preve-
nir la corrosión.
Después de la limpieza
1. Seque el scooter con una gamu-
za o un trapo absorbente.2. Utilice un abrillantador de cromo
para dar brillo a las piezas de
cromo, aluminio y acero inoxida-
ble, incluido el sistema de esca-
pe. (Con el abrillantador puede
incluso eliminarse la decolora-
ción térmica de los sistemas de
escape de acero inoxidable.)
3. Se recomienda aplicar un protec-
tor contra la corrosión en aerosol
sobre todas las superficies de
metal, incluidas las superficies
cromadas y chapadas con
níquel, para prevenir la corrosión.
4. Utilice aceite en aerosol como
limpiador universal para eliminar
todo resto de suciedad.
5. Retoque los pequeños daños en
la pintura provocados por pie-
dras, etc.
6. Aplique cera a todas las superfi-
cies pintadas.
7. Deje que el scooter se seque por
completo antes de guardarlo o
cubrirlo.
7
CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
7-2
1B9-F8199-S1.qxd 11/10/06 12:08 Página 70
