Lorsque la clé est tournée à la position
“ON”, l’aiguille du compteur de vitesse
balaie une fois le cadran, puis retourne à
zéro.FAU11872

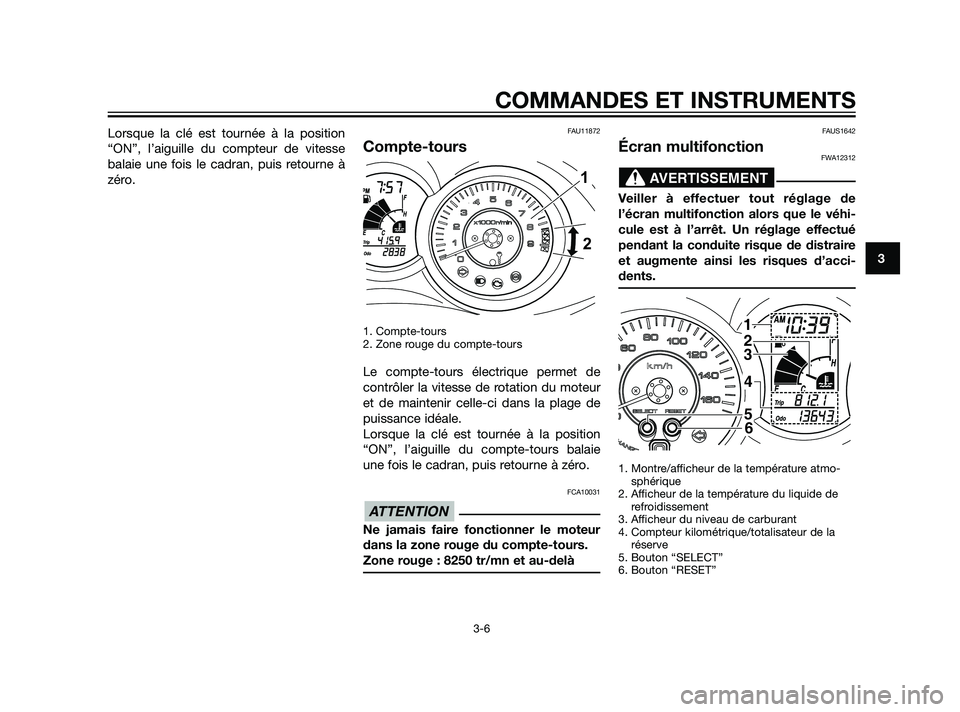

Compte-tours
1. Compte-tours
2. Zone rouge du compte-tours
Le compte-tours électrique permet de
contrôler la vitesse de rotation du moteur
et de maintenir celle-ci dans la plage de
puissance idéale.
Lorsque la clé est tournée à la position
“ON”, l’aiguille du compte-tours balaie
une fois le cadran, puis retourne à zéro.
FCA10031
Ne jamais faire fonctionner le moteur
dans la zone rouge du compte-tours.
Zone rouge : 8250 tr/mn et au-delà
FAUS1642
Écran multifonctionFWA12312
Veiller à effectuer tout réglage de
l’écran multifonction alors que le véhi-
cule est à l’arrêt. Un réglage effectué
pendant la conduite risque de distraire
et augmente ainsi les risques d’acci-
dents.
1. Montre/afficheur de la température atmo-
sphérique
2. Afficheur de la température du liquide de
refroidissement
3. Afficheur du niveau de carburant
4. Compteur kilométrique/totalisateur de la
réserve
5. Bouton “SELECT”
6. Bouton “RESET”
1
2
3
4
5
6
AVERTISSEMENT
ATTENTION
1
2
COMMANDES ET INSTRUMENTS
3-6
3
37P-F8199-F1 19/2/10 05:18 Página 21

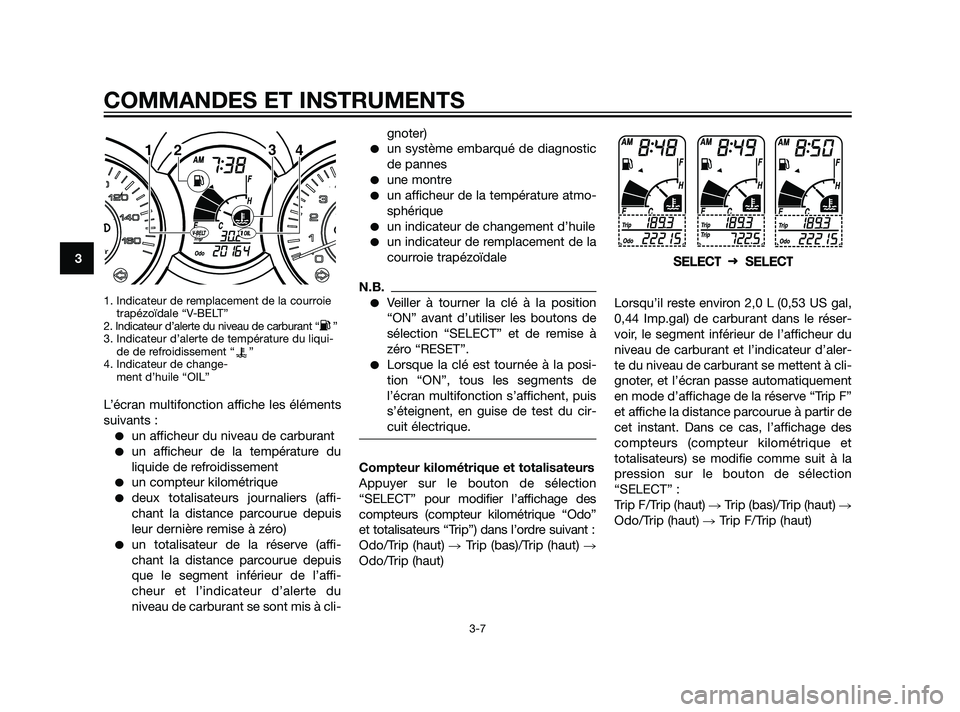

1. Indicateur de remplacement de la courroietrapézoïdale “V-BELT”
2. Indicateur d’alerte du niveau de carburant “ ”
3. Indicateur d’alerte de température du liqui- de de refroidissement “ ”
4. Indicateur de change- ment d’huile “OIL”
L’écran multifonction affiche les éléments
suivants :
un afficheur du niveau de carburant
un afficheur de la température du
liquide de refroidissement
un compteur kilométrique
deux totalisateurs journaliers (affi-
chant la distance parcourue depuis
leur dernière remise à zéro)
un totalisateur de la réserve (affi-
chant la distance parcourue depuis
que le segment inférieur de l’affi-
cheur et l’indicateur d’alerte du
niveau de carburant se sont mis à cli- gnoter)
un système embarqué de diagnostic
de pannes
une montre
un afficheur de la température atmo-
sphérique
un indicateur de changement d’huile
un indicateur de remplacement de la
courroie trapézoïdale
N.B.
Veiller à tourner la clé à la position
“ON” avant d’utiliser les boutons de
sélection “SELECT” et de remise à
zéro “RESET”.
Lorsque la clé est tournée à la posi-
tion “ON”, tous les segments de
l’écran multifonction s’affichent, puis
s’éteignent, en guise de test du cir-
cuit électrique.
Compteur kilométrique et totalisateurs
Appuyer sur le bouton de sélection
“SELECT” pour modifier l’affichage des
compteurs (compteur kilométrique “Odo”
et totalisateurs “Trip”) dans l’ordre suivant :
Odo/Trip (haut)
Trip (bas)/Trip (haut)
Odo/Trip (haut) Lorsqu’il reste environ 2,0 L (0,53 US gal,
0,44 Imp.gal) de carburant dans le réser-
voir, le segment inférieur de l’afficheur du
niveau de carburant et l’indicateur d’aler-
te du niveau de carburant se mettent à cli-
gnoter, et l’écran passe automatiquement
en mode d’affichage de la réserve “Trip F”
et affiche la distance parcourue à partir de
cet instant. Dans ce cas, l’affichage des
compteurs (compteur kilométrique et
totalisateurs) se modifie comme suit à la
pression sur le bouton de sélection
“SELECT” :
Trip F/Trip (haut)
Trip (bas)/Trip (haut)
Odo/Trip (haut) Trip F/Trip (haut)
12 3
4
COMMANDES ET INSTRUMENTS
3-7
3
37P-F8199-F1 13/4/10 07:30 Página 22

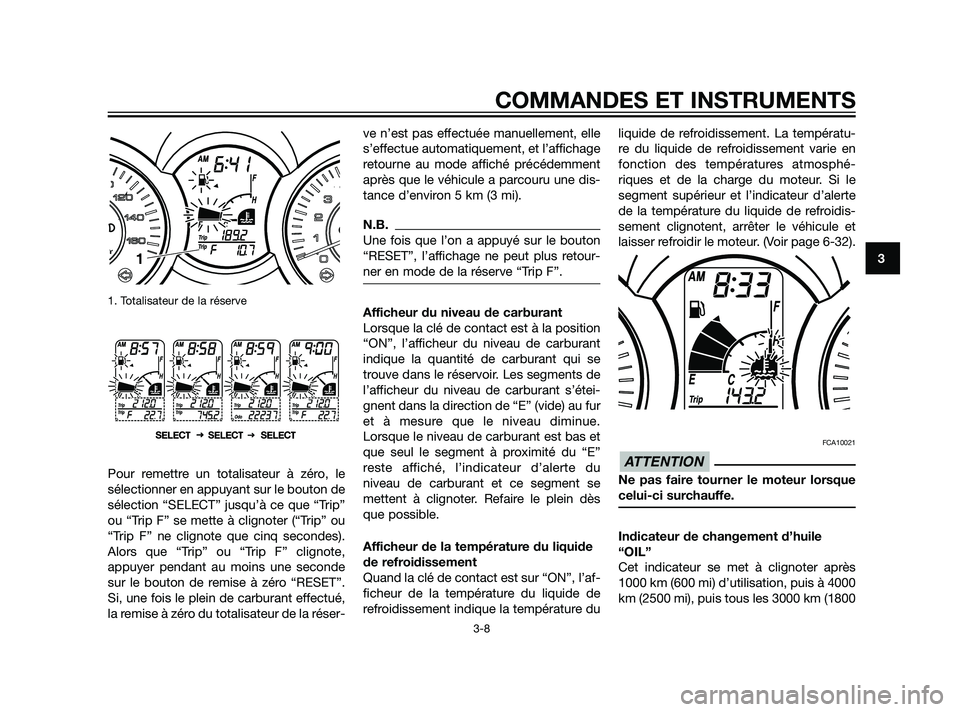

1. Totalisateur de la réserve
Pour remettre un totalisateur à zéro, le
sélectionner en appuyant sur le bouton de
sélection “SELECT” jusqu’à ce que “Trip”
ou “Trip F” se mette à clignoter (“Trip” ou
“Trip F” ne clignote que cinq secondes).
Alors que “Trip” ou “Trip F” clignote,
appuyer pendant au moins une seconde
sur le bouton de remise à zéro “RESET”.
Si, une fois le plein de carburant effectué,
la remise à zéro du totalisateur de la réser-ve n’est pas effectuée manuellement, elle
s’effectue automatiquement, et l’affichage
retourne au mode affiché précédemment
après que le véhicule a parcouru une dis-
tance d’environ 5 km (3 mi).
N.B.
Une fois que l’on a appuyé sur le bouton
“RESET”, l’affichage ne peut plus retour-
ner en mode de la réserve “Trip F”.
Afficheur du niveau de carburant
Lorsque la clé de contact est à la position
“ON”, l’afficheur du niveau de carburant
indique la quantité de carburant qui se
trouve dans le réservoir. Les segments de
l’afficheur du niveau de carburant s’étei-
gnent dans la direction de “E” (vide) au fur
et à mesure que le niveau diminue.
Lorsque le niveau de carburant est bas et
que seul le segment à proximité du “E”
reste affiché, l’indicateur d’alerte du
niveau de carburant et ce segment se
mettent à clignoter. Refaire le plein dès
que possible.
Afficheur de la température du liquide
de refroidissement
Quand la clé de contact est sur “ON”, l’af-
ficheur de la température du liquide de
refroidissement indique la température duliquide de refroidissement. La températu-
re du liquide de refroidissement varie en
fonction des températures atmosphé-
riques et de la charge du moteur. Si le
segment supérieur et l’indicateur d’alerte
de la température du liquide de refroidis-
sement clignotent, arrêter le véhicule et
laisser refroidir le moteur. (Voir page 6-32).
FCA10021
Ne pas faire tourner le moteur lorsque
celui-ci surchauffe.
Indicateur de changement d’huile
“OIL”
Cet indicateur se met à clignoter après
1000 km (600 mi) d’utilisation, puis à 4000
km (2500 mi), puis tous les 3000 km (1800
ATTENTION
1
COMMANDES ET INSTRUMENTS
3-8
3
37P-F8199-F1 19/2/10 05:18 Página 23

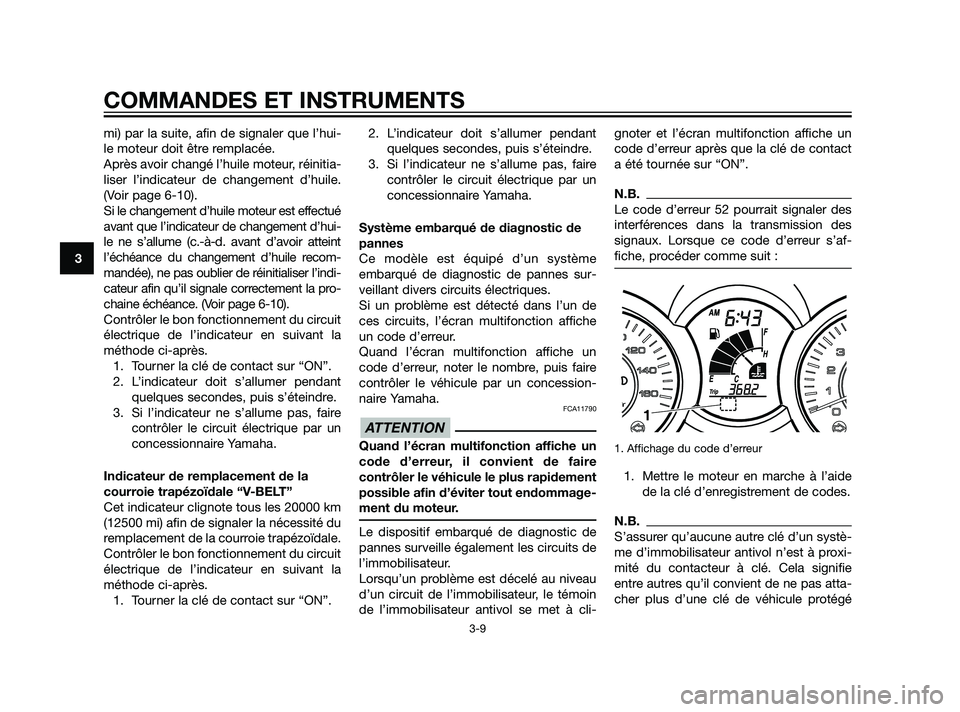

mi) par la suite, afin de signaler que l’hui-
le moteur doit être remplacée.
Après avoir changé l’huile moteur, réinitia-
liser l’indicateur de changement d’huile.
(Voir page 6-10).
Si le changement d’huile moteur est effectué
avant que l’indicateur de changement d’hui-
le ne s’allume (c.-à-d. avant d’avoir atteint
l’échéance du changement d’huile recom-
mandée), ne pas oublier de réinitialiser l’indi-
cateur afin qu’il signale correctement la pro-
chaine échéance. (Voir page 6-10).
Contrôler le bon fonctionnement du circuit
électrique de l’indicateur en suivant la
méthode ci-après.
1. Tourner la clé de contact sur “ON”.
2. L’indicateur doit s’allumer pendant
quelques secondes, puis s’éteindre.
3. Si l’indicateur ne s’allume pas, faire
contrôler le circuit électrique par un
concessionnaire Yamaha.
Indicateur de remplacement de la
courroie trapézoïdale “V-BELT”
Cet indicateur clignote tous les 20000 km
(12500 mi) afin de signaler la nécessité du
remplacement de la courroie trapézoïdale.
Contrôler le bon fonctionnement du circuit
électrique de l’indicateur en suivant la
méthode ci-après.
1. Tourner la clé de contact sur “ON”.2. L’indicateur doit s’allumer pendant
quelques secondes, puis s’éteindre.
3. Si l’indicateur ne s’allume pas, faire
contrôler le circuit électrique par un
concessionnaire Yamaha.
Système embarqué de diagnostic de
pannes
Ce modèle est équipé d’un système
embarqué de diagnostic de pannes sur-
veillant divers circuits électriques.
Si un problème est détecté dans l’un de
ces circuits, l’écran multifonction affiche
un code d’erreur.
Quand l’écran multifonction affiche un
code d’erreur, noter le nombre, puis faire
contrôler le véhicule par un concession-
naire Yamaha.
FCA11790
Quand l’écran multifonction affiche un
code d’erreur, il convient de faire
contrôler le véhicule le plus rapidement
possible afin d’éviter tout endommage-
ment du moteur.
Le dispositif embarqué de diagnostic de
pannes surveille également les circuits de
l’immobilisateur.
Lorsqu’un problème est décelé au niveau
d’un circuit de l’immobilisateur, le témoin
de l’immobilisateur antivol se met à cli-gnoter et l’écran multifonction affiche un
code d’erreur après que la clé de contact
a été tournée sur “ON”.
N.B.
Le code d’erreur 52 pourrait signaler des
interférences dans la transmission des
signaux. Lorsque ce code d’erreur s’af-
fiche, procéder comme suit :
1. Affichage du code d’erreur
1. Mettre le moteur en marche à l’aide
de la clé d’enregistrement de codes.
N.B.
S’assurer qu’aucune autre clé d’un systè-
me d’immobilisateur antivol n’est à proxi-
mité du contacteur à clé. Cela signifie
entre autres qu’il convient de ne pas atta-
cher plus d’une clé de véhicule protégé
1ATTENTION
COMMANDES ET INSTRUMENTS
3-9
3
37P-F8199-F1 19/2/10 05:18 Página 24

par un immobilisateur au même trousseau
de clés. En effet, la présence d’une autre
clé pourrait troubler la transmission des
signaux, et par là empêcher la mise en
marche du moteur.
2. Si le moteur se met en marche, le
couper, puis tenter de le remettre en
marche avec chacune des clés
conventionnelles.
3. Si le moteur ne se met pas en marche
avec l’une ou les deux clés conven-
tionnelles, il faut confier le véhicule
ainsi que la clé d’enregistrement et les
clés conventionnelles à un conces-
sionnaire Yamaha en vue du réenre-
gistrement de ces dernières.
Quand l’écran multifonction affiche un
code d’erreur, noter le nombre, puis faire
contrôler le véhicule par un concession-
naire Yamaha.

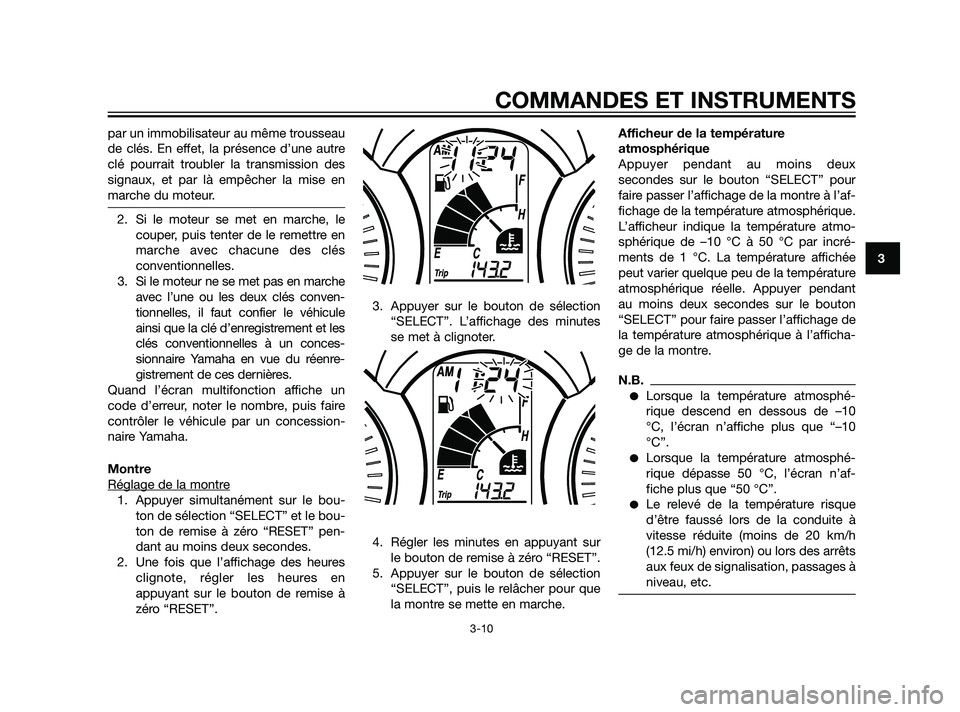

Montre
Réglage de la montr
e
1. Appuyer simultanément sur le bou-
ton de sélection “SELECT” et le bou-
ton de remise à zéro “RESET” pen-
dant au moins deux secondes.
2. Une fois que l’affichage des heures
clignote, régler les heures en
appuyant sur le bouton de remise à
zéro “RESET”.3. Appuyer sur le bouton de sélection
“SELECT”. L’affichage des minutes
se met à clignoter.
4. Régler les minutes en appuyant sur
le bouton de remise à zéro “RESET”.
5. Appuyer sur le bouton de sélection
“SELECT”, puis le relâcher pour que
la montre se mette en marche.Afficheur de la température
atmosphérique
Appuyer pendant au moins deux
secondes sur le bouton “SELECT” pour
faire passer l’affichage de la montre à l’af-
fichage de la température atmosphérique.
L’afficheur indique la température atmo-
sphérique de –10 °C à 50 °C par incré-
ments de 1 °C. La température affichée
peut varier quelque peu de la température
atmosphérique réelle. Appuyer pendant
au moins deux secondes sur le bouton
“SELECT” pour faire passer l’affichage de
la température atmosphérique à l’afficha-
ge de la montre.
N.B.
Lorsque la température atmosphé-
rique descend en dessous de –10
°C, l’écran n’affiche plus que “–10
°C”.
Lorsque la température atmosphé-
rique dépasse 50 °C, l’écran n’af-
fiche plus que “50 °C”.
Le relevé de la température risque
d’être faussé lors de la conduite à
vitesse réduite (moins de 20 km/h
(12.5 mi/h) environ) ou lors des arrêts
aux feux de signalisation, passages à
niveau, etc.
COMMANDES ET INSTRUMENTS
3-10
3
37P-F8199-F1 19/2/10 05:18 Página 25

FAU12348

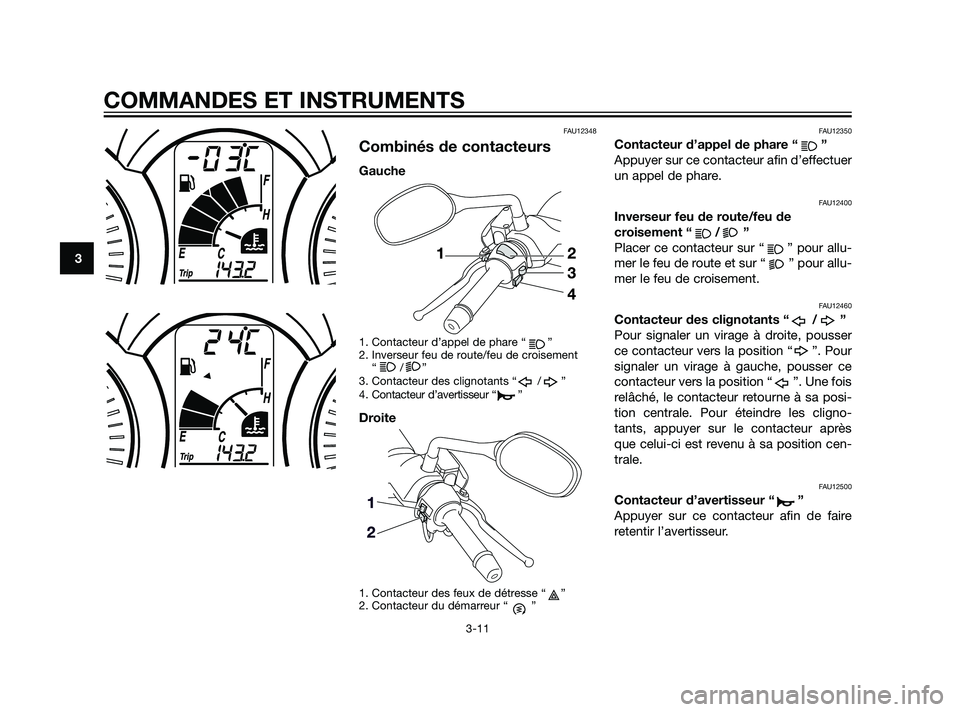

Combinés de contacteurs
Gauche
1. Contacteur d’appel de phare “ ”
2. Inverseur feu de route/feu de croisement
“/”
3. Contacteur des clignotants “ / ”
4. Contacteur d’avertisseur “ ”
Droite
1. Contacteur des feux de détresse “ ”
2. Contacteur du démarreur “ ”
FAU12350
Contacteur d’appel de phare “ ”
Appuyer sur ce contacteur afin d’effectuer
un appel de phare.
FAU12400
Inverseur feu de route/feu de
croisement “ / ”
Placer ce contacteur sur “ ” pour allu-
mer le feu de route et sur “ ” pour allu-
mer le feu de croisement.
FAU12460
Contacteur des clignotants “ / ”
Pour signaler un virage à droite, pousser
ce contacteur vers la position “ ”. Pour
signaler un virage à gauche, pousser ce
contacteur vers la position “ ”. Une fois
relâché, le contacteur retourne à sa posi-
tion centrale. Pour éteindre les cligno-
tants, appuyer sur le contacteur après
que celui-ci est revenu à sa position cen-
trale.
FAU12500
Contacteur d’avertisseur “ ”
Appuyer sur ce contacteur afin de faire
retentir l’avertisseur.
COMMANDES ET INSTRUMENTS
3-11
3
37P-F8199-F1 19/2/10 05:18 Página 26

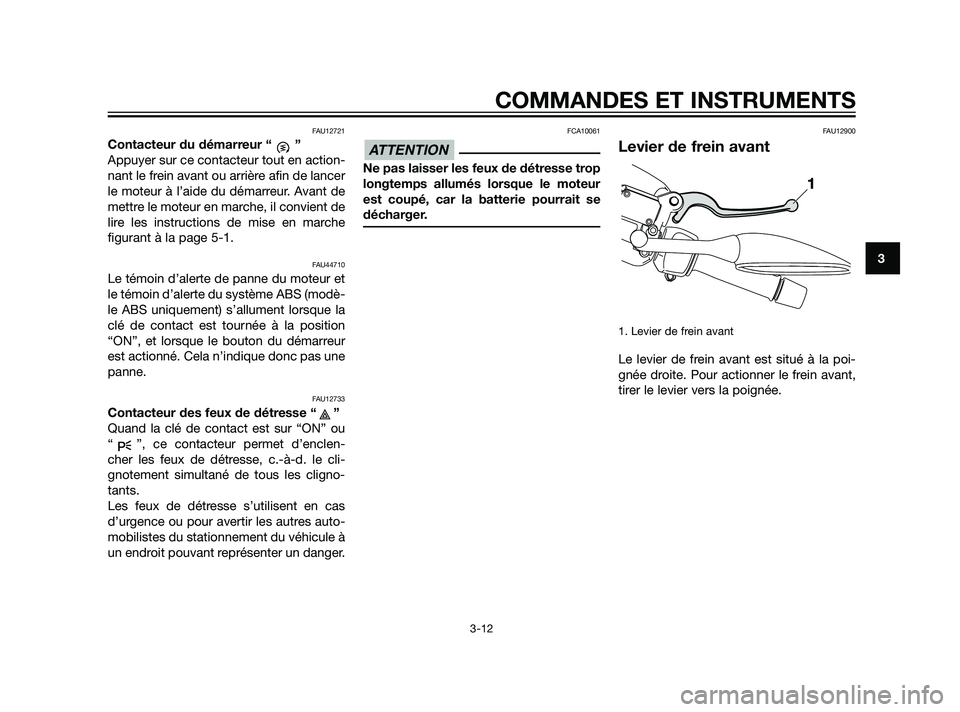

FAU12721
Contacteur du démarreur “ ”
Appuyer sur ce contacteur tout en action-
nant le frein avant ou arrière afin de lancer
le moteur à l’aide du démarreur. Avant de
mettre le moteur en marche, il convient de
lire les instructions de mise en marche
figurant à la page 5-1.
FAU44710
Le témoin d’alerte de panne du moteur et
le témoin d’alerte du système ABS (modè-
le ABS uniquement) s’allument lorsque la
clé de contact est tournée à la position
“ON”, et lorsque le bouton du démarreur
est actionné. Cela n’indique donc pas une
panne.
FAU12733
Contacteur des feux de détresse “ ”
Quand la clé de contact est sur “ON” ou
“ ”, ce contacteur permet d’enclen-
cher les feux de détresse, c.-à-d. le cli-
gnotement simultané de tous les cligno-
tants.
Les feux de détresse s’utilisent en cas
d’urgence ou pour avertir les autres auto-
mobilistes du stationnement du véhicule à
un endroit pouvant représenter un danger.
FCA10061
Ne pas laisser les feux de détresse trop
longtemps allumés lorsque le moteur
est coupé, car la batterie pourrait se
décharger.
FAU12900
Levier de frein avant
1. Levier de frein avant
Le levier de frein avant est situé à la poi-
gnée droite. Pour actionner le frein avant,
tirer le levier vers la poignée.
ATTENTION
COMMANDES ET INSTRUMENTS
3-12
3
37P-F8199-F1 19/2/10 05:18 Página 27

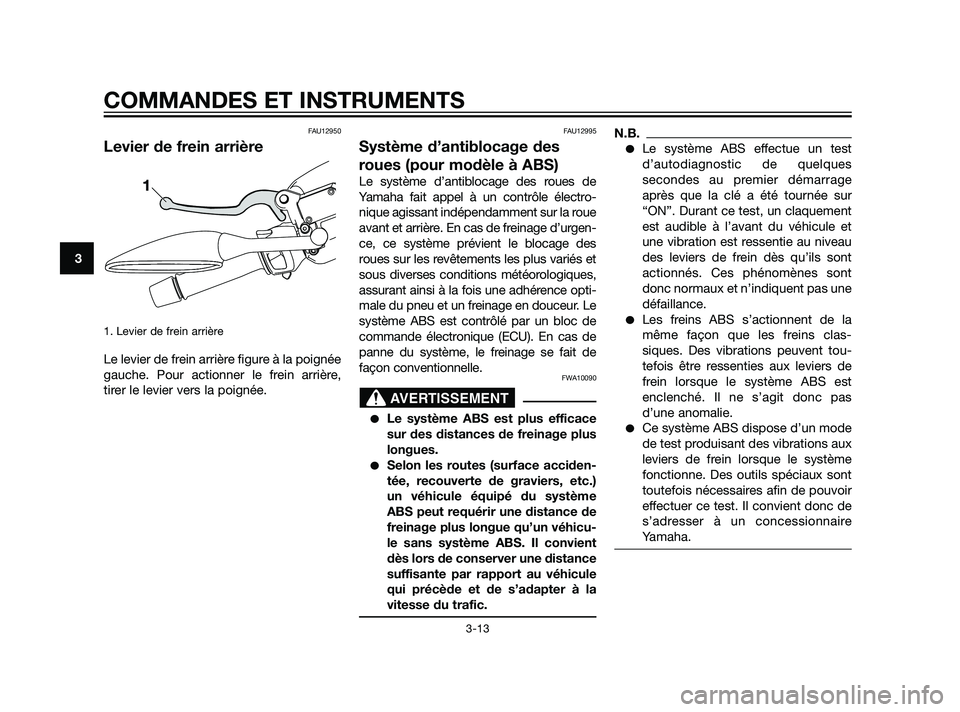

FAU12950
Levier de frein arrière
1. Levier de frein arrière
Le levier de frein arrière figure à la poignée
gauche. Pour actionner le frein arrière,
tirer le levier vers la poignée.
FAU12995
Système d’antiblocage des
roues (pour modèle à ABS)
Le système d’antiblocage des roues de
Yamaha fait appel à un contrôle électro-
nique agissant indépendamment sur la roue
avant et arrière. En cas de freinage d’urgen-
ce, ce système prévient le blocage des
roues sur les revêtements les plus variés et
sous diverses conditions météorologiques,
assurant ainsi à la fois une adhérence opti-
male du pneu et un freinage en douceur. Le
système ABS est contrôlé par un bloc de
commande électronique (ECU). En cas de
panne du système, le freinage se fait de
façon conventionnelle.
FWA10090
Le système ABS est plus efficace
sur des distances de freinage plus
longues.
Selon les routes (surface acciden-
tée, recouverte de graviers, etc.)
un véhicule équipé du système
ABS peut requérir une distance de
freinage plus longue qu’un véhicu-
le sans système ABS. Il convient
dès lors de conserver une distance
suffisante par rapport au véhicule
qui précède et de s’adapter à la
vitesse du trafic.
N.B.
Le système ABS effectue un test
d’autodiagnostic de quelques
secondes au premier démarrage
après que la clé a été tournée sur
“ON”. Durant ce test, un claquement
est audible à l’avant du véhicule et
une vibration est ressentie au niveau
des leviers de frein dès qu’ils sont
actionnés. Ces phénomènes sont
donc normaux et n’indiquent pas une
défaillance.
Les freins ABS s’actionnent de la
même façon que les freins clas-
siques. Des vibrations peuvent tou-
tefois être ressenties aux leviers de
frein lorsque le système ABS est
enclenché. Il ne s’agit donc pas
d’une anomalie.
Ce système ABS dispose d’un mode
de test produisant des vibrations aux
leviers de frein lorsque le système
fonctionne. Des outils spéciaux sont
toutefois nécessaires afin de pouvoir
effectuer ce test. Il convient donc de
s’adresser à un concessionnaire
Yamaha.
AVERTISSEMENT
COMMANDES ET INSTRUMENTS
3-13
3
37P-F8199-F1 19/2/10 05:18 Página 28

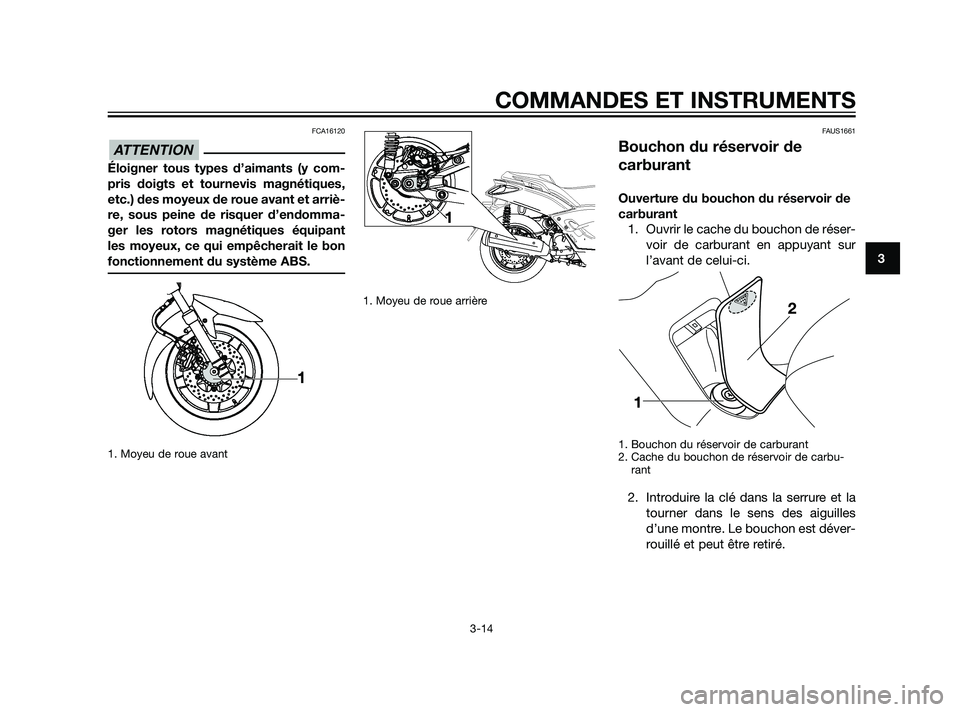

FCA16120
Éloigner tous types d’aimants (y com-
pris doigts et tournevis magnétiques,
etc.) des moyeux de roue avant et arriè-
re, sous peine de risquer d’endomma-
ger les rotors magnétiques équipant
les moyeux, ce qui empêcherait le bon
fonctionnement du système ABS.
1. Moyeu de roue avant1. Moyeu de roue arrière
FAUS1661
Bouchon du réservoir de
carburant
Ouverture du bouchon du réservoir de
carburant
1. Ouvrir le cache du bouchon de réser-
voir de carburant en appuyant sur
l’avant de celui-ci.
1. Bouchon du réservoir de carburant
2. Cache du bouchon de réservoir de carbu-
rant
2. Introduire la clé dans la serrure et la
tourner dans le sens des aiguilles
d’une montre. Le bouchon est déver-
rouillé et peut être retiré.
ATTENTION
COMMANDES ET INSTRUMENTS
3-14
3
37P-F8199-F1 19/2/10 05:18 Página 29

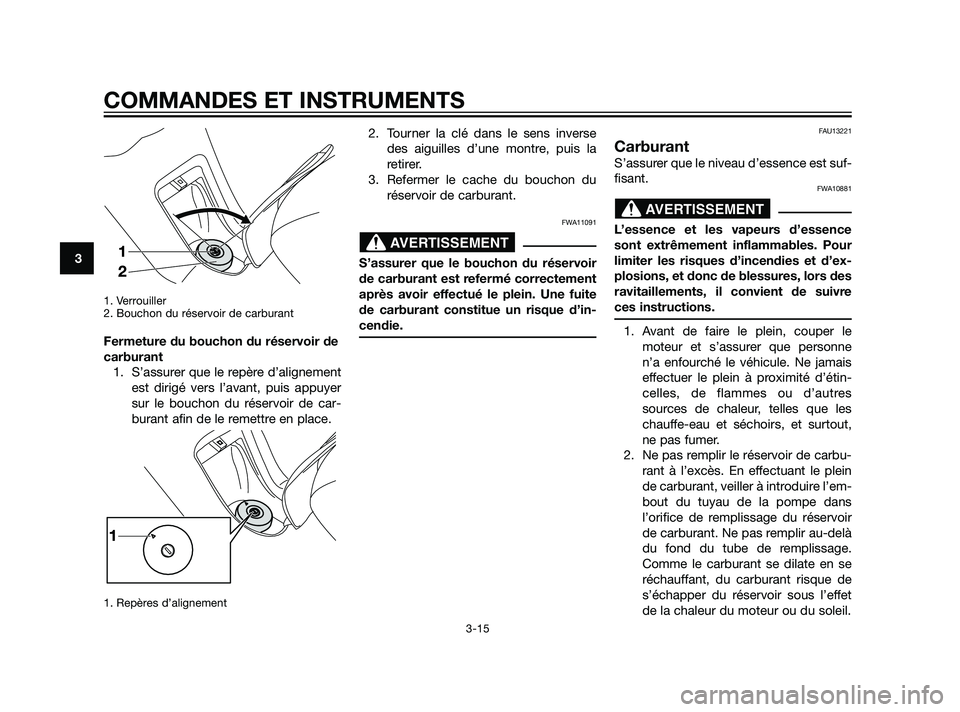

1. Verrouiller
2. Bouchon du réservoir de carburant
Fermeture du bouchon du réservoir de
carburant
1. S’assurer que le repère d’alignement
est dirigé vers l’avant, puis appuyer
sur le bouchon du réservoir de car-
burant afin de le remettre en place.
1. Repères d’alignement
2. Tourner la clé dans le sens inverse
des aiguilles d’une montre, puis la
retirer.
3. Refermer le cache du bouchon du
réservoir de carburant.
FWA11091
S’assurer que le bouchon du réservoir
de carburant est refermé correctement
après avoir effectué le plein. Une fuite
de carburant constitue un risque d’in-
cendie.
FAU13221
Carburant
S’assurer que le niveau d’essence est suf-
fisant.
FWA10881
L’essence et les vapeurs d’essence
sont extrêmement inflammables. Pour
limiter les risques d’incendies et d’ex-
plosions, et donc de blessures, lors des
ravitaillements, il convient de suivre
ces instructions.
1. Avant de faire le plein, couper le
moteur et s’assurer que personne
n’a enfourché le véhicule. Ne jamais
effectuer le plein à proximité d’étin-
celles, de flammes ou d’autres
sources de chaleur, telles que les
chauffe-eau et séchoirs, et surtout,
ne pas fumer.
2. Ne pas remplir le réservoir de carbu-
rant à l’excès. En effectuant le plein
de carburant, veiller à introduire l’em-
bout du tuyau de la pompe dans
l’orifice de remplissage du réservoir
de carburant. Ne pas remplir au-delà
du fond du tube de remplissage.
Comme le carburant se dilate en se
réchauffant, du carburant risque de
s’échapper du réservoir sous l’effet
de la chaleur du moteur ou du soleil.
AVERTISSEMENT
AVERTISSEMENT
COMMANDES ET INSTRUMENTS
3-15
3
37P-F8199-F1 19/2/10 05:18 Página 30
