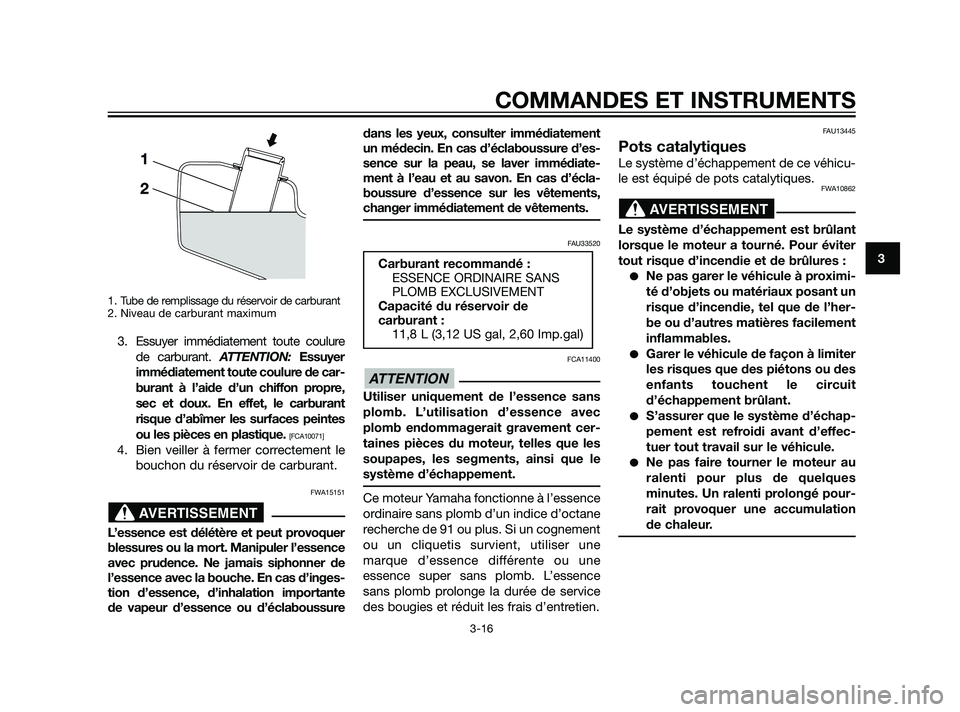

1. Tube de remplissage du réservoir de carburant
2. Niveau de carburant maximum
3. Essuyer immédiatement toute coulure
de carburant. ATTENTION:Essuyer
immédiatement toute coulure de car-
burant à l’aide d’un chiffon propre,
sec et doux. En effet, le carburant
risque d’abîmer les surfaces peintes
ou les pièces en plastique.
[FCA10071]
4. Bien veiller à fermer correctement le
bouchon du réservoir de carburant.
FWA15151
L’essence est délétère et peut provoquer
blessures ou la mort. Manipuler l’essence
avec prudence. Ne jamais siphonner de
l’essence avec la bouche. En cas d’inges-
tion d’essence, d’inhalation importante
de vapeur d’essence ou d’éclaboussuredans les yeux, consulter immédiatement
un médecin. En cas d’éclaboussure d’es-
sence sur la peau, se laver immédiate-
ment à l’eau et au savon. En cas d’écla-
boussure d’essence sur les vêtements,
changer immédiatement de vêtements.
FAU33520
FCA11400
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb endommagerait gravement cer-
taines pièces du moteur, telles que les
soupapes, les segments, ainsi que le
système d’échappement.
Ce moteur Yamaha fonctionne à l’essence
ordinaire sans plomb d’un indice d’octane
recherche de 91 ou plus. Si un cognement
ou un cliquetis survient, utiliser une
marque d’essence différente ou une
essence super sans plomb. L’essence
sans plomb prolonge la durée de service
des bougies et réduit les frais d’entretien.
FAU13445
Pots catalytiques
Le système d’échappement de ce véhicu-
le est équipé de pots catalytiques.
FWA10862
Le système d’échappement est brûlant
lorsque le moteur a tourné. Pour éviter
tout risque d’incendie et de brûlures :
Ne pas garer le véhicule à proximi-
té d’objets ou matériaux posant un
risque d’incendie, tel que de l’her-
be ou d’autres matières facilement
inflammables.
Garer le véhicule de façon à limiter
les risques que des piétons ou des
enfants touchent le circuit
d’échappement brûlant.
S’assurer que le système d’échap-
pement est refroidi avant d’effec-
tuer tout travail sur le véhicule.
Ne pas faire tourner le moteur au
ralenti pour plus de quelques
minutes. Un ralenti prolongé pour-
rait provoquer une accumulation
de chaleur.
AVERTISSEMENT
ATTENTION
Carburant recommandé :ESSENCE ORDINAIRE SANS
PLOMB EXCLUSIVEMENT
Capacité du réservoir de
carburant :
11,8 L (3,12 US gal, 2,60 Imp.gal)
AVERTISSEMENT
COMMANDES ET INSTRUMENTS
3-16
3
37P-F8199-F1 19/2/10 05:18 Página 31
Page 32 of 92
FCA10701
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb va endommager irrémédiable-
ment le pot catalytique.
FAUT1040

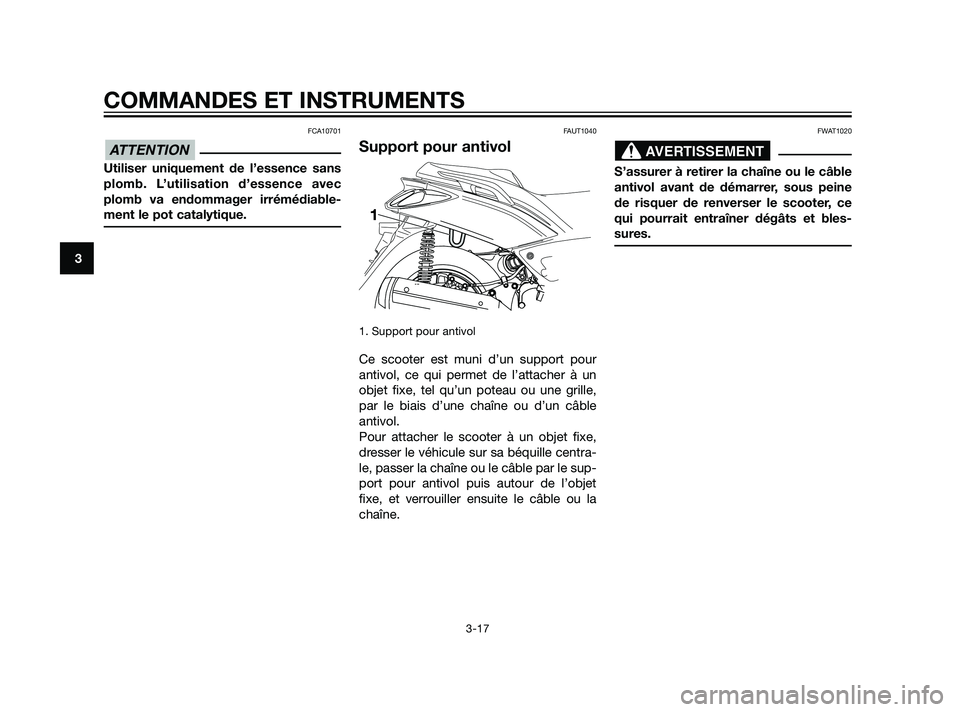

Support pour antivol
1. Support pour antivol
Ce scooter est muni d’un support pour
antivol, ce qui permet de l’attacher à un
objet fixe, tel qu’un poteau ou une grille,
par le biais d’une chaîne ou d’un câble
antivol.
Pour attacher le scooter à un objet fixe,
dresser le véhicule sur sa béquille centra-
le, passer la chaîne ou le câble par le sup-
port pour antivol puis autour de l’objet
fixe, et verrouiller ensuite le câble ou la
chaîne.
FWAT1020
S’assurer à retirer la chaîne ou le câble
antivol avant de démarrer, sous peine
de risquer de renverser le scooter, ce
qui pourrait entraîner dégâts et bles-
sures.
AVERTISSEMENTATTENTION
COMMANDES ET INSTRUMENTS
3-17
3
37P-F8199-F1 19/2/10 05:18 Página 32
Page 33 of 92
FAU13932

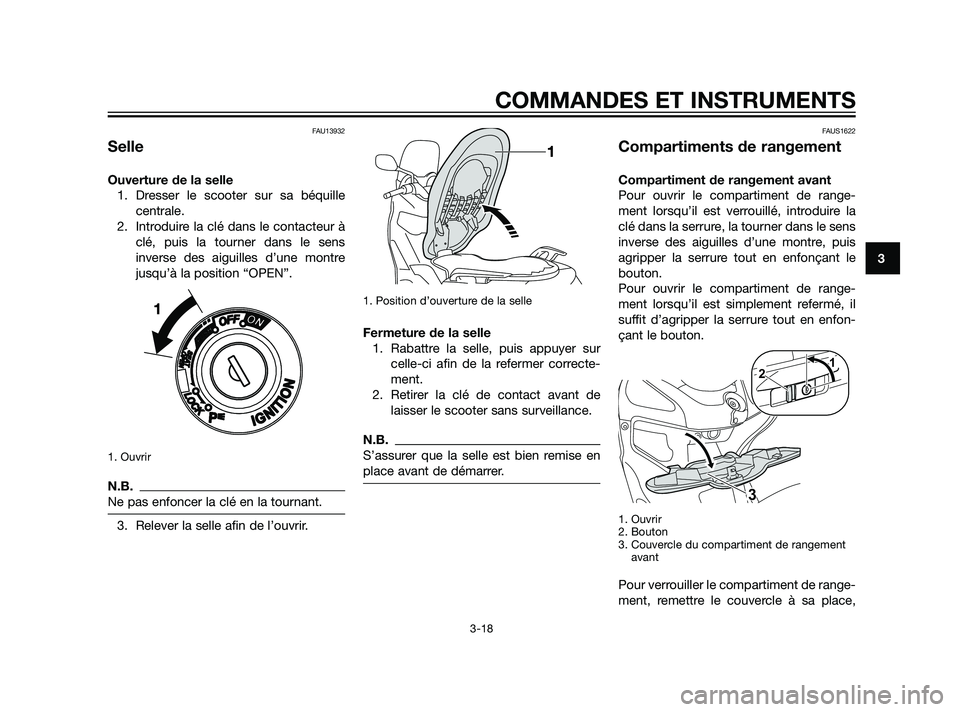

Selle
Ouverture de la selle
1. Dresser le scooter sur sa béquille
centrale.
2. Introduire la clé dans le contacteur à
clé, puis la tourner dans le sens
inverse des aiguilles d’une montre
jusqu’à la position “OPEN”.
1. Ouvrir
N.B.
Ne pas enfoncer la clé en la tournant.
3. Relever la selle afin de l’ouvrir.
1. Position d’ouverture de la selle
Fermeture de la selle
1. Rabattre la selle, puis appuyer sur
celle-ci afin de la refermer correcte-
ment.
2. Retirer la clé de contact avant de
laisser le scooter sans surveillance.
N.B.
S’assurer que la selle est bien remise en
place avant de démarrer.
FAUS1622
Compartiments de rangement
Compartiment de rangement avant
Pour ouvrir le compartiment de range-
ment lorsqu’il est verrouillé, introduire la
clé dans la serrure, la tourner dans le sens
inverse des aiguilles d’une montre, puis
agripper la serrure tout en enfonçant le
bouton.
Pour ouvrir le compartiment de range-
ment lorsqu’il est simplement refermé, il
suffit d’agripper la serrure tout en enfon-
çant le bouton.
1. Ouvrir
2. Bouton
3. Couvercle du compartiment de rangement
avant
Pour verrouiller le compartiment de range-
ment, remettre le couvercle à sa place,
21
3
COMMANDES ET INSTRUMENTS
3-18
3
37P-F8199-F1 19/2/10 05:18 Página 33
Page 34 of 92
introduire la clé dans la serrure, la tourner
dans le sens des aiguilles d’une montre,
puis la retirer.
1. Verrouiller.
2. Couvercle du compartiment de rangement
avant

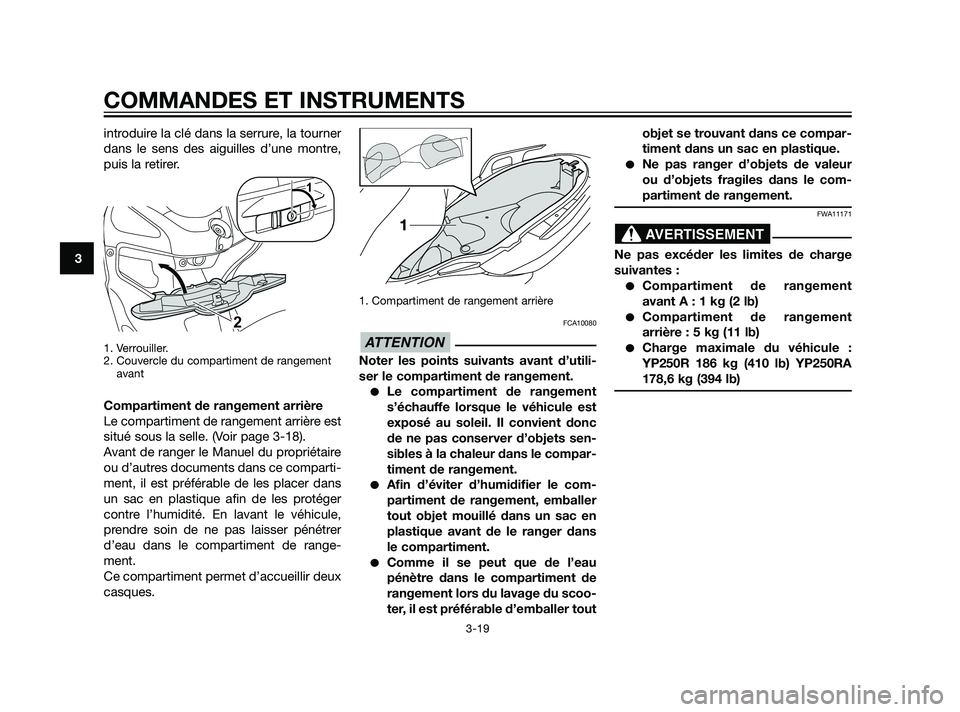

Compartiment de rangement arrière
Le compartiment de rangement arrière est
situé sous la selle. (Voir page 3-18).
Avant de ranger le Manuel du propriétaire
ou d’autres documents dans ce comparti-
ment, il est préférable de les placer dans
un sac en plastique afin de les protéger
contre l’humidité. En lavant le véhicule,
prendre soin de ne pas laisser pénétrer
d’eau dans le compartiment de range-
ment.
Ce compartiment permet d’accueillir deux
casques.
1. Compartiment de rangement arrière
FCA10080
Noter les points suivants avant d’utili-
ser le compartiment de rangement.
Le compartiment de rangement
s’échauffe lorsque le véhicule est
exposé au soleil. Il convient donc
de ne pas conserver d’objets sen-
sibles à la chaleur dans le compar-
timent de rangement.
Afin d’éviter d’humidifier le com-
partiment de rangement, emballer
tout objet mouillé dans un sac en
plastique avant de le ranger dans
le compartiment.
Comme il se peut que de l’eau
pénètre dans le compartiment de
rangement lors du lavage du scoo-
ter, il est préférable d’emballer toutobjet se trouvant dans ce compar-
timent dans un sac en plastique.
Ne pas ranger d’objets de valeur
ou d’objets fragiles dans le com-
partiment de rangement.
FWA11171
Ne pas excéder les limites de charge
suivantes :
Compartiment de rangement
avant A : 1 kg (2 lb)
Compartiment de rangement
arrière : 5 kg (11 lb)
Charge maximale du véhicule :
YP250R 186 kg (410 lb) YP250RA
178,6 kg (394 lb)
AVERTISSEMENT
ATTENTION
1
2
COMMANDES ET INSTRUMENTS
3-19
3
37P-F8199-F1 19/2/10 05:18 Página 34
Page 35 of 92
FAU14892

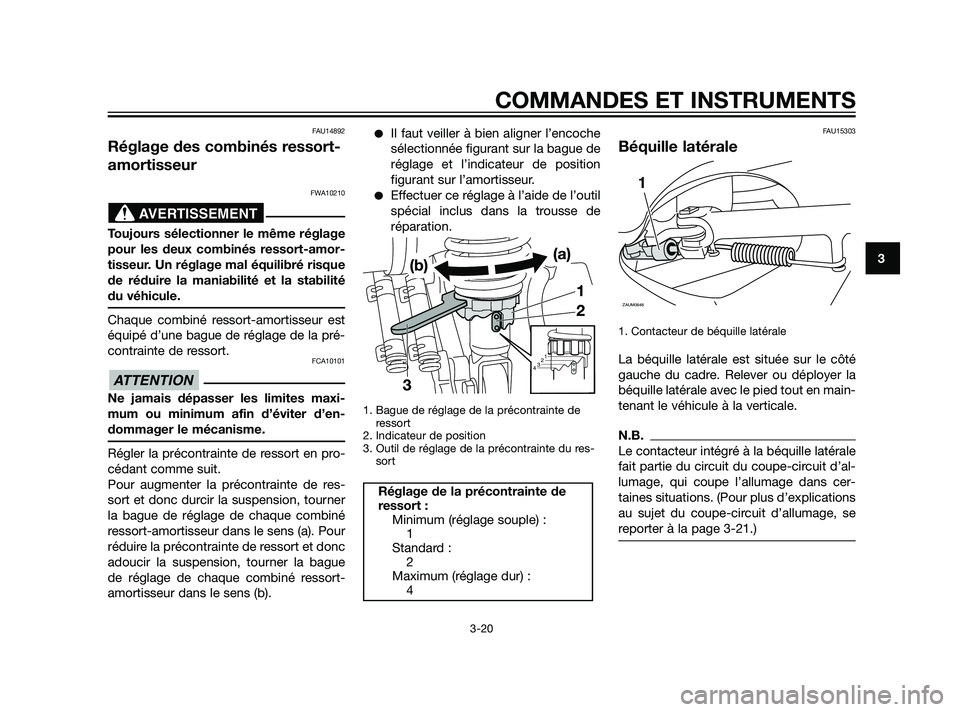

Réglage des combinés ressort-
amortisseur
FWA10210
Toujours sélectionner le même réglage
pour les deux combinés ressort-amor-
tisseur. Un réglage mal équilibré risque
de réduire la maniabilité et la stabilité
du véhicule.
Chaque combiné ressort-amortisseur est
équipé d’une bague de réglage de la pré-
contrainte de ressort.
FCA10101
Ne jamais dépasser les limites maxi-
mum ou minimum afin d’éviter d’en-
dommager le mécanisme.
Régler la précontrainte de ressort en pro-
cédant comme suit.
Pour augmenter la précontrainte de res-
sort et donc durcir la suspension, tourner
la bague de réglage de chaque combiné
ressort-amortisseur dans le sens (a). Pour
réduire la précontrainte de ressort et donc
adoucir la suspension, tourner la bague
de réglage de chaque combiné ressort-
amortisseur dans le sens (b).
Il faut veiller à bien aligner l’encoche
sélectionnée figurant sur la bague de
réglage et l’indicateur de position
figurant sur l’amortisseur.
Effectuer ce réglage à l’aide de l’outil
spécial inclus dans la trousse de
réparation.
1. Bague de réglage de la précontrainte de
ressort
2. Indicateur de position
3. Outil de réglage de la précontrainte du res-
sort
FAU15303
Béquille latérale
1. Contacteur de béquille latérale
La béquille latérale est située sur le côté
gauche du cadre. Relever ou déployer la
béquille latérale avec le pied tout en main-
tenant le véhicule à la verticale.
N.B.
Le contacteur intégré à la béquille latérale
fait partie du circuit du coupe-circuit d’al-
lumage, qui coupe l’allumage dans cer-
taines situations. (Pour plus d’explications
au sujet du coupe-circuit d’allumage, se
reporter à la page 3-21.)
ZAUM0648
1
Réglage de la précontrainte de
ressort :
Minimum (réglage souple) :
1
Standard :
2
Maximum (réglage dur) :
4
1
2
3
4
ATTENTION
AVERTISSEMENT
COMMANDES ET INSTRUMENTS
3-20
3
37P-F8199-F1 19/2/10 05:18 Página 35
Page 36 of 92
FWA10240
Ne pas rouler avec la béquille latérale
déployée ou lorsque la béquille ne se
relève pas correctement. Celle-ci pour-
rait toucher le sol et distraire le pilote,
qui pourrait perdre le contrôle du véhi-
cule. Le système de coupe-circuit d’al-
lumage de Yamaha permet de rappeler
au pilote qu’il doit relever la béquille
latérale avant de se mettre en route. Il
convient donc de contrôler régulière-
ment ce système en procédant comme
décrit ci-après et de le faire réparer par
un concessionnaire Yamaha en cas de
mauvais fonctionnement.

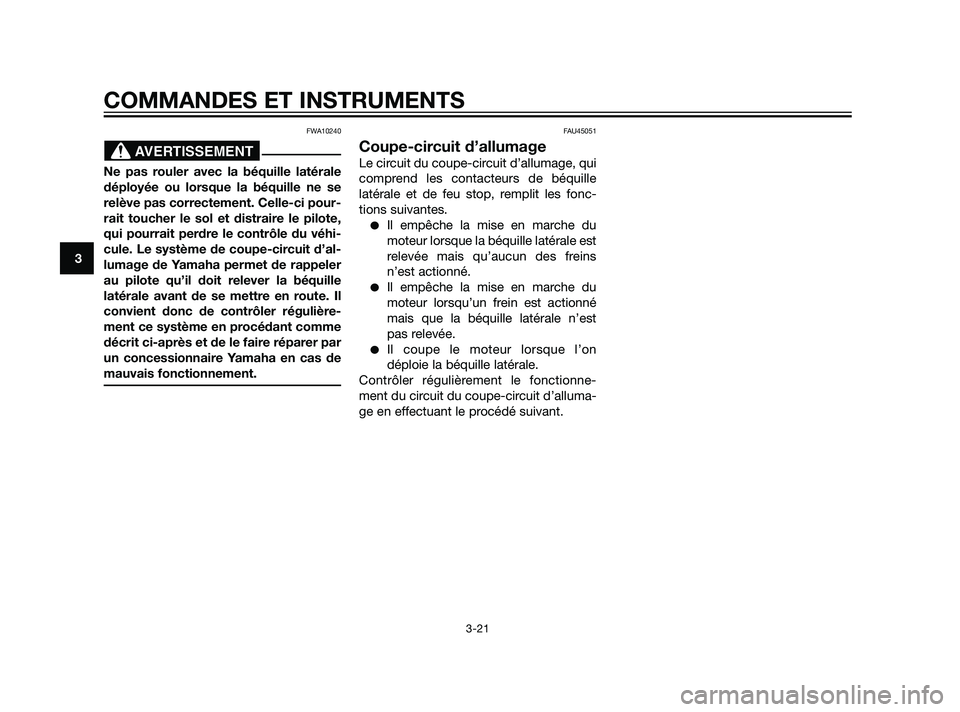

FAU45051
Coupe-circuit d’allumage
Le circuit du coupe-circuit d’allumage, qui
comprend les contacteurs de béquille
latérale et de feu stop, remplit les fonc-
tions suivantes.
Il empêche la mise en marche du
moteur lorsque la béquille latérale est
relevée mais qu’aucun des freins
n’est actionné.
Il empêche la mise en marche du
moteur lorsqu’un frein est actionné
mais que la béquille latérale n’est
pas relevée.
Il coupe le moteur lorsque l’on
déploie la béquille latérale.
Contrôler régulièrement le fonctionne-
ment du circuit du coupe-circuit d’alluma-
ge en effectuant le procédé suivant.
AVERTISSEMENT
COMMANDES ET INSTRUMENTS
3-21
3
37P-F8199-F1 19/2/10 05:18 Página 36
Page 37 of 92

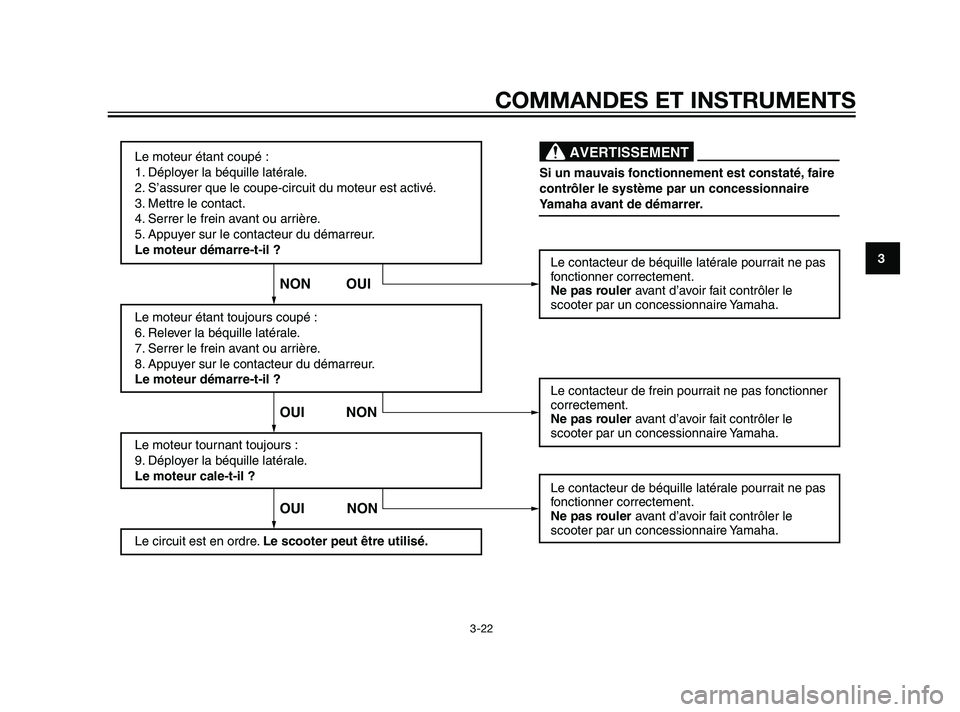

Le moteur étant coupé :
1. Déployer la béquille latérale.
2. S’assurer que le coupe-circuit du moteur est activé.
3. Mettre le contact.
4. Serrer le frein avant ou arrière.
5. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il ?
Le moteur étant toujours coupé :
6. Relever la béquille latérale.
7. Serrer le frein avant ou arrière.
8. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il ?
Le moteur tournant toujours :
9. Déployer la béquille latérale.
Le moteur cale-t-il ?
Le circuit est en ordre. Le scooter peut être utilisé.Le contacteur de béquille latérale pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler le
scooter par un concessionnaire Yamaha.
Le contacteur de béquille latérale pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler le
scooter par un concessionnaire Yamaha.
OUI NON OUI NON NON OUI
Si un mauvais fonctionnement est constaté, faire
contrôler le système par un concessionnaire
Yamaha avant de démarrer.
AVERTISSEMENT
Le contacteur de frein pourrait ne pas fonctionner
correctement.
Ne pas rouler avant d’avoir fait contrôler le
scooter par un concessionnaire Yamaha.
COMMANDES ET INSTRUMENTS
3-22
3
37P-F8199-F1 19/2/10 05:18 Página 37
Page 38 of 92

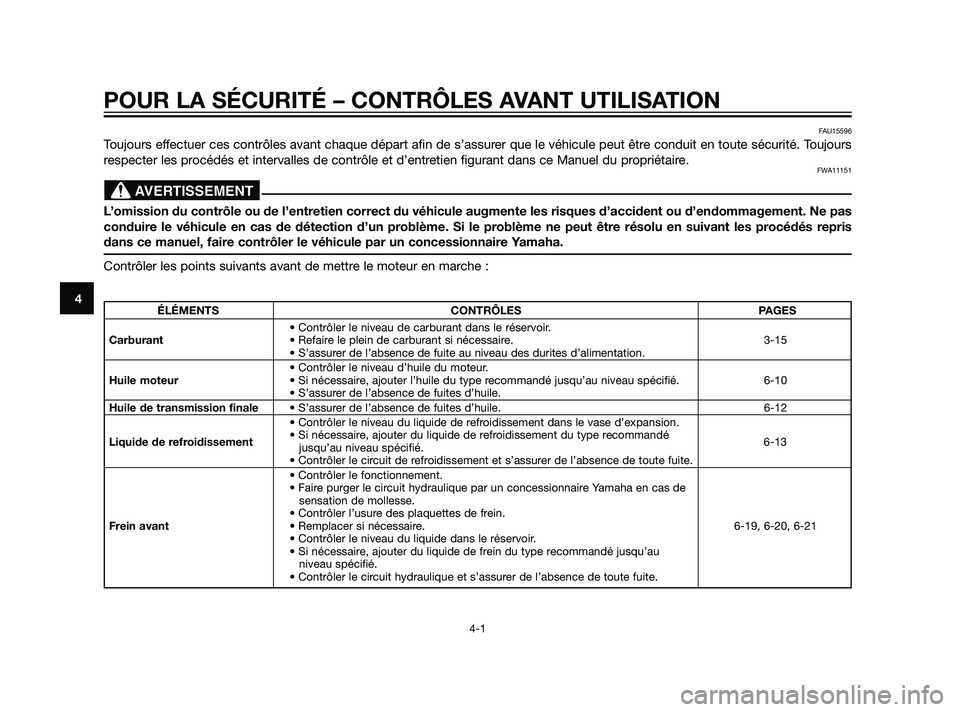

POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
4-1
4
FAU15596
Toujours effectuer ces contrôles avant chaque départ afin de s’assurer que le véhicule peut être conduit en toute sécurité. Toujours
respecter les procédés et intervalles de contrôle et d’entretien figurant dans ce Manuel du propriétaire.
FWA11151
L’omission du contrôle ou de l’entretien correct du véhicule augmente les risques d’accident ou d’endommagement. Ne pas
conduire le véhicule en cas de détection d’un problème. Si le problème ne peut être résolu en suivant les procédés repris
dans ce manuel, faire contrôler le véhicule par un concessionnaire Yamaha.
Contrôler les points suivants avant de mettre le moteur en marche :
AVERTISSEMENT
ÉLÉMENTS CONTRÔLES PAGES
• Contrôler le niveau de carburant dans le réservoir.
Carburant• Refaire le plein de carburant si nécessaire. 3-15
• S’assurer de l’absence de fuite au niveau des durites d’alimentation.
• Contrôler le niveau d’huile du moteur.
Huile moteur• Si nécessaire, ajouter l’huile du type recommandé jusqu’au niveau spécifié. 6-10
• S’assurer de l’absence de fuites d’huile.
Huile de transmission finale• S’assurer de l’absence de fuites d’huile. 6-12
• Contrôler le niveau du liquide de refroidissement dans le vase d’expansion.
Liquide de refroidissement• Si nécessaire, ajouter du liquide de refroidissement du type recommandé
6-13
jusqu’au niveau spécifié.
• Contrôler le circuit de refroidissement et s’assurer de l’absence de toute fuite.
• Contrôler le fonctionnement.
• Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de
sensation de mollesse.
• Contrôler l’usure des plaquettes de frein.
Frein avant• Remplacer si nécessaire. 6-19, 6-20, 6-21
• Contrôler le niveau du liquide dans le réservoir.
• Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au
niveau spécifié.
• Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.
37P-F8199-F1 19/2/10 05:18 Página 38
Page 39 of 92

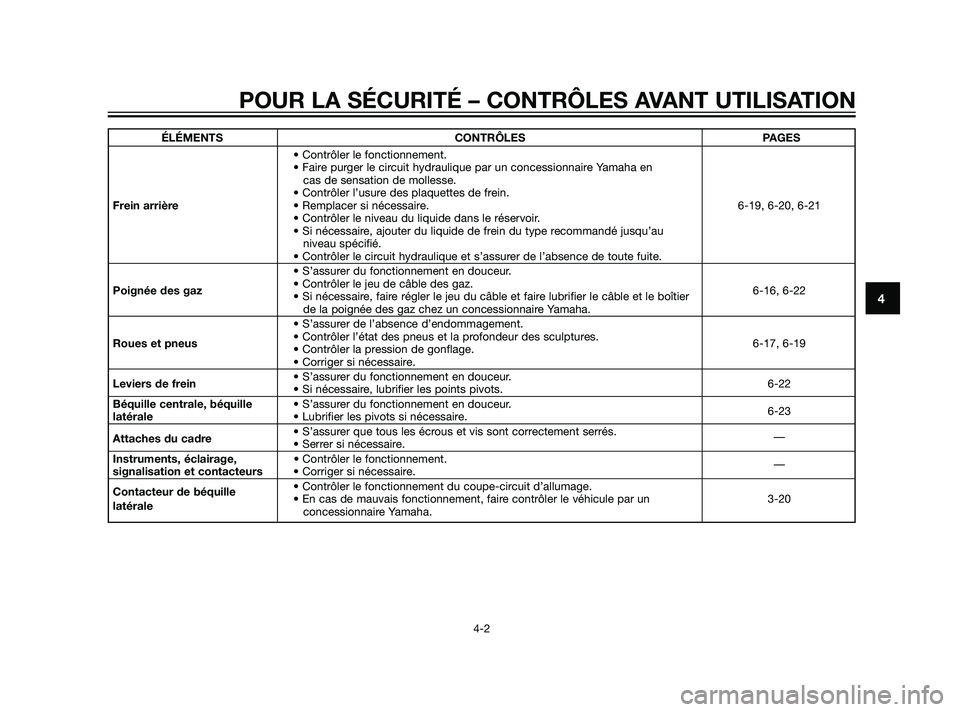

ÉLÉMENTS CONTRÔLES PAGES
• Contrôler le fonctionnement.
• Faire purger le circuit hydraulique par un concessionnaire Yamaha en
cas de sensation de mollesse.
• Contrôler l’usure des plaquettes de frein.
Frein arrière• Remplacer si nécessaire. 6-19, 6-20, 6-21
• Contrôler le niveau du liquide dans le réservoir.
• Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au
niveau spécifié.
• Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.
• S’assurer du fonctionnement en douceur.
Poignée des gaz• Contrôler le jeu de câble des gaz.
6-16, 6-22
• Si nécessaire, faire régler le jeu du câble et faire lubrifier le câble et le boîtier
de la poignée des gaz chez un concessionnaire Yamaha.
• S’assurer de l’absence d’endommagement.
Roues et pneus• Contrôler l’état des pneus et la profondeur des sculptures.
6-17, 6-19
• Contrôler la pression de gonflage.
• Corriger si nécessaire.
Leviers de frein• S’assurer du fonctionnement en douceur.
6-22
• Si nécessaire, lubrifier les points pivots.
Béquille centrale, béquille • S’assurer du fonctionnement en douceur.
6-23
latérale• Lubrifier les pivots si nécessaire.
Attaches du cadre• S’assurer que tous les écrous et vis sont correctement serrés.
• Serrer si nécessaire.—
Instruments, éclairage, • Contrôler le fonctionnement.
signalisation et contacteurs• Corriger si nécessaire.—
Contacteur de béquille• Contrôler le fonctionnement du coupe-circuit d’allumage.
• En cas de mauvais fonctionnement, faire contrôler le véhicule par un 3-20
latérale
concessionnaire Yamaha.
POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
4-2
4
37P-F8199-F1 19/2/10 05:18 Página 39
Page 40 of 92

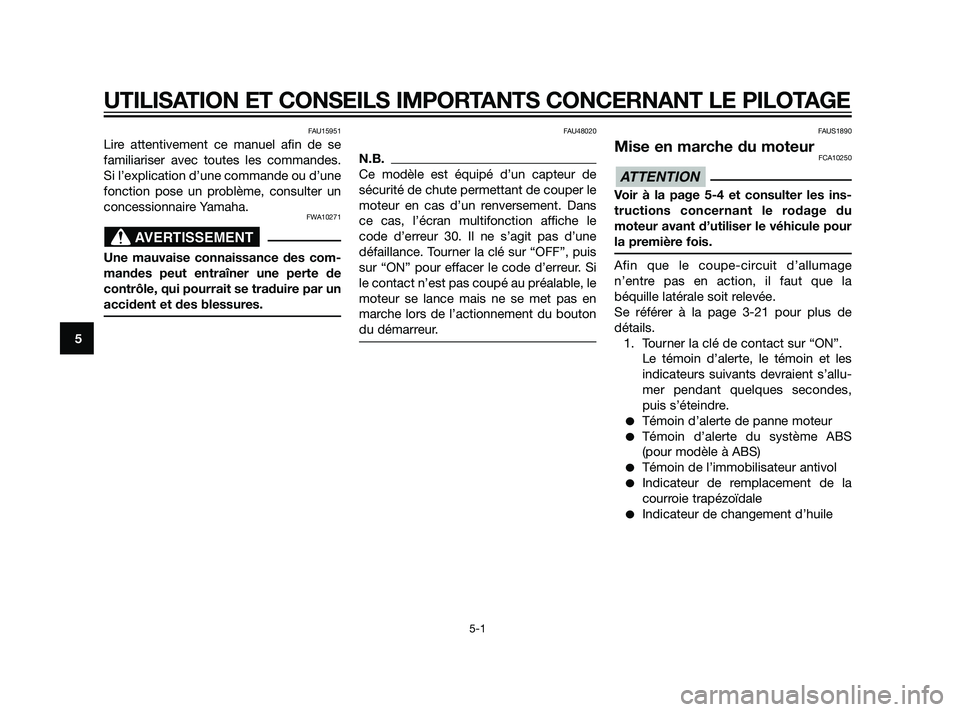

FAU15951
Lire attentivement ce manuel afin de se
familiariser avec toutes les commandes.
Si l’explication d’une commande ou d’une
fonction pose un problème, consulter un
concessionnaire Yamaha.
FWA10271
Une mauvaise connaissance des com-
mandes peut entraîner une perte de
contrôle, qui pourrait se traduire par un
accident et des blessures.
FAU48020
N.B.
Ce modèle est équipé d’un capteur de
sécurité de chute permettant de couper le
moteur en cas d’un renversement. Dans
ce cas, l’écran multifonction affiche le
code d’erreur 30. Il ne s’agit pas d’une
défaillance. Tourner la clé sur “OFF”, puis
sur “ON” pour effacer le code d’erreur. Si
le contact n’est pas coupé au préalable, le
moteur se lance mais ne se met pas en
marche lors de l’actionnement du bouton
du démarreur.
FAUS1890
Mise en marche du moteurFCA10250
Voir à la page 5-4 et consulter les ins-
tructions concernant le rodage du
moteur avant d’utiliser le véhicule pour
la première fois.
Afin que le coupe-circuit d’allumage
n’entre pas en action, il faut que la
béquille latérale soit relevée.
Se référer à la page 3-21 pour plus de
détails.
1. Tourner la clé de contact sur “ON”.
Le témoin d’alerte, le témoin et les
indicateurs suivants devraient s’allu-
mer pendant quelques secondes,
puis s’éteindre.
Témoin d’alerte de panne moteur
Témoin d’alerte du système ABS
(pour modèle à ABS)
Témoin de l’immobilisateur antivol
Indicateur de remplacement de la
courroie trapézoïdale
Indicateur de changement d’huile
ATTENTION
AVERTISSEMENT
UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-1
5
37P-F8199-F1 19/2/10 05:18 Página 40
