Funktionen der Instrumente und Bedienungselemente
3-16
3
GAU66680

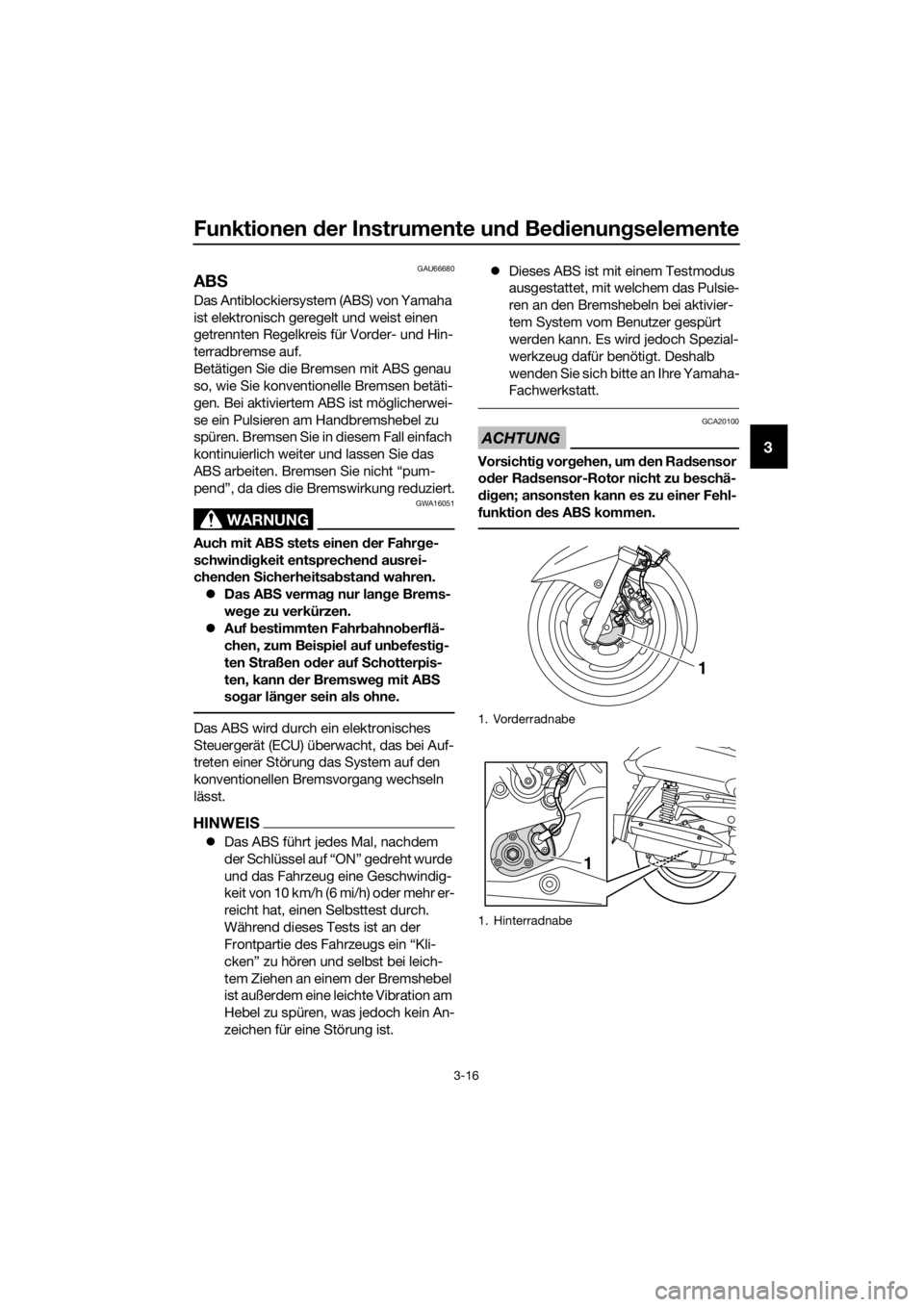

ABS
Das Antiblockiersystem (ABS) von Yamaha
ist elektronisch geregelt und weist einen
getrennten Regelkreis für Vorder- und Hin-
terradbremse auf.
Betätigen Sie die Bremsen mit ABS genau
so, wie Sie konventionelle Bremsen betäti-
gen. Bei aktiviertem ABS ist möglicherwei-
se ein Pulsieren am Handbremshebel zu
spüren. Bremsen Sie in diesem Fall einfach
kontinuierlich weiter und lassen Sie das
ABS arbeiten. Bremsen Sie nicht “pum-
pend”, da dies die Bremswirkung reduziert.
WARNUNG
GWA16051
Auch mit ABS stets einen der Fahrge-
schwindigkeit entsprechend ausrei-
chenden Sicherheitsabstand wahren.
Das ABS vermag nur lange Brems-
wege zu verkürzen.
Auf bestimmten Fahrbahnoberflä-
chen, zum Beispiel auf unbefestig-
ten Straßen oder auf Schotterpis-
ten, kann der Bremsweg mit ABS
sogar länger sein als ohne.
Das ABS wird durch ein elektronisches
Steuergerät (ECU) überwacht, das bei Auf-
treten einer Störung das System auf den
konventionellen Bremsvorgang wechseln
lässt.
HINWEIS
Das ABS führt jedes Mal, nachdem
der Schlüssel auf “ON” gedreht wurde
und das Fahrzeug eine Geschwindig-
keit von 10 km/h (6 mi/h) oder mehr er-
reicht hat, einen Selbsttest durch.
Während dieses Tests ist an der
Frontpartie des Fahrzeugs ein “Kli-
cken” zu hören und selbst bei leich-
tem Ziehen an einem der Bremshebel
ist außerdem eine leichte Vibration am
Hebel zu spüren, was jedoch kein An-
zeichen für eine Störung ist.Dieses ABS ist mit einem Testmodus
ausgestattet, mit welchem das Pulsie-
ren an den Bremshebeln bei aktivier-
tem System vom Benutzer gespürt
werden kann. Es wird jedoch Spezial-
werkzeug dafür benötigt. Deshalb
wenden Sie sich bitte an Ihre Yamaha-
Fachwerkstatt.
ACHTUNG
GCA20100
Vorsichtig vorgehen, um den Radsensor
oder Radsensor-Rotor nicht zu beschä-
digen; ansonsten kann es zu einer Fehl-
funktion des ABS kommen.
1. Vorderradnabe
1. Hinterradnabe
1
1
U2DMG3G0.book Page 16 Tuesday, May 24, 2016 9:38 AM

Funktionen der Instrumente und Bedienungselemente
3-17
3
GAUM2991
Tankverschluss
Tankverschluss öffnen
1. Den Schlüssel in das Schloss stecken
und gegen den Uhrzeigersinn drehen.
Das Schloss wird aufgeschlossen und
der Deckel kann geöffnet werden.
2. Den Tankverschluss zum Öffnen ge-
gen den Uhrzeigersinn aufdrehen und
dann abziehen.
Tankverschluss schließen
1. Den Tankverschluss auf die Tanköff-
nung aufsetzen und im Uhrzeigersinn
zudrehen.
WARNUNG
GWA11092
Nach dem Betanken sicherstellen, dass
der Tankverschluss korrekt verschlos-
sen ist. Austretender Kraftstoff ist eine
Brandgefahr.
2. Den Deckel schließen, den Schlüssel
im Uhrzeigersinn in die Ausgangsstel-
lung drehen und dann abziehen.
GAU13222

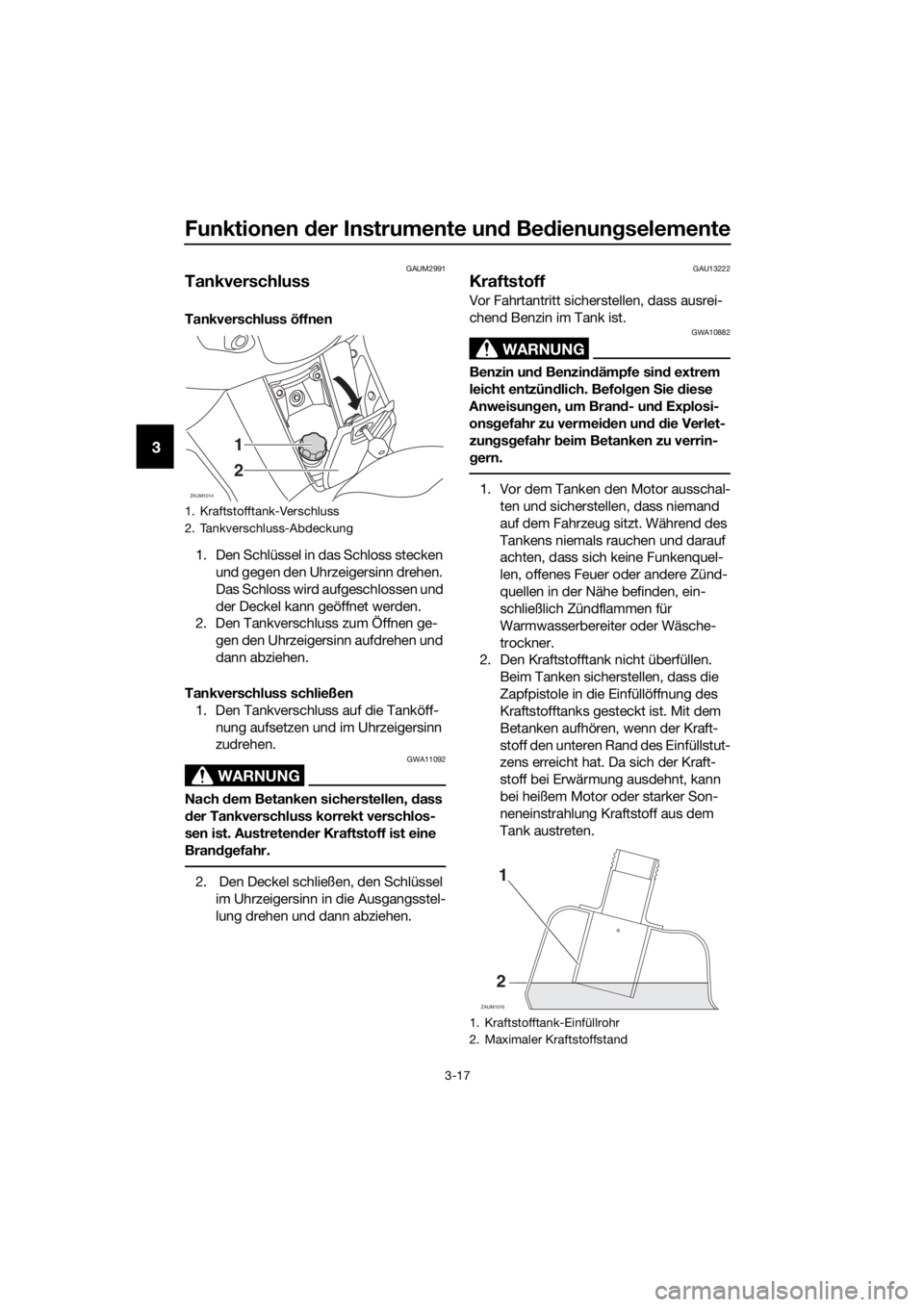

Kraftstoff
Vor Fahrtantritt sicherstellen, dass ausrei-
chend Benzin im Tank ist.
WARNUNG
GWA10882
Benzin und Benzindämpfe sind extrem
leicht entzündlich. Befolgen Sie diese
Anweisungen, um Brand- und Explosi-
onsgefahr zu vermeiden und die Verlet-
zungsgefahr beim Betanken zu verrin-
gern.
1. Vor dem Tanken den Motor ausschal-
ten und sicherstellen, dass niemand
auf dem Fahrzeug sitzt. Während des
Tankens niemals rauchen und darauf
achten, dass sich keine Funkenquel-
len, offenes Feuer oder andere Zünd-
quellen in der Nähe befinden, ein-
schließlich Zündflammen für
Warmwasserbereiter oder Wäsche-
trockner.
2. Den Kraftstofftank nicht überfüllen.
Beim Tanken sicherstellen, dass die
Zapfpistole in die Einfüllöffnung des
Kraftstofftanks gesteckt ist. Mit dem
Betanken aufhören, wenn der Kraft-
stoff den unteren Rand des Einfüllstut-
zens erreicht hat. Da sich der Kraft-
stoff bei Erwärmung ausdehnt, kann
bei heißem Motor oder starker Son-
neneinstrahlung Kraftstoff aus dem
Tank austreten.
1. Kraftstofftank-Verschluss
2. Tankverschluss-Abdeckung
ZAUM1014
1
2
1. Kraftstofftank-Einf¸llrohr
2. Maximaler Kraftstoffstand
ZAUM1015
1
2
U2DMG3G0.book Page 17 Tuesday, May 24, 2016 9:38 AM

Funktionen der Instrumente und Bedienungselemente
3-18
3
3. Verschütteten Kraftstoff immer sofort
aufwischen. ACHTUNG: Verschütte-
ten Kraftstoff sofort mit einem sau-
beren, trockenen, weichen Tuch
abwischen, da Kraftstoff lackierte
Oberflächen und Kunststoffteile an-
greift.
[GCA10072]
4. Sicherstellen, dass der Tankver-
schluss fest zugedreht ist.
WARNUNG
GWA15152
Benzin ist giftig und kann schwere oder
tödliche Verletzungen verursachen. Ge-
hen Sie mit Benzin vorsichtig um. Sau-
gen Sie Benzin niemals mit dem Mund
an. Falls Sie etwas Benzin verschluckt,
eine größere Menge an Benzindämpfen
eingeatmet oder etwas Benzin in Ihre
Augen bekommen haben, suchen Sie
sofort einen Arzt auf. Gelangt Benzin auf
Ihre Haut, betroffene Stellen mit Wasser
und Seife waschen. Gelangt Benzin auf
Ihre Kleidung, betroffene Kleidungsstü-
cke wechseln.
GAU54602
ACHTUNG
GCA11401
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Schäden
an Teilen des Motors (Ventile, Kolbenrin-
ge usw.) und der Auspuffanlage.
Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Superbenzin mit einer Research-Oktan-
zahl von 95 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei-
ner anderen Kraftstoffmarke. Die Verwen-
dung von bleifreiem Benzin verlängert die
Lebensdauer der Zündkerze(n) und redu-
ziert die Wartungskosten.
Gasohol
Es gibt zwei Gasoholtypen: Gasohol mit
Äthanol und Gasohol mit Methanol. Gaso-
hol mit Äthanol kann verwendet werden,
wenn der Äthanolgehalt 10% (E10) nicht
überschreitet. Gasohol mit Methanol wird
nicht von Yamaha empfohlen, weil es das
Kraftstoffsystem beschädigen oder die
Fahrzeugleistung beeinträchtigen kann.
Empfohlener Kraftstoff:
Bleifreies Superbenzin (Gasohol
(E10) zulässig)
Fassungsvermögen des Kraftstoff-
tanks:
13.2 L (3.48 US gal, 2.90 Imp.gal)
Kraftstoffreservemenge (wenn die
Reserve-Warnleuchte aufleuchtet):
2.5 L (0.66 US gal, 0.55 Imp.gal)
U2DMG3G0.book Page 18 Tuesday, May 24, 2016 9:38 AM

Funktionen der Instrumente und Bedienungselemente
3-19
3
GAU13447
Katalysatoren
Dieses Fahrzeug ist mit Abgaskatalysato-
ren in der Auspuffanlage ausgerüstet.
WARNUNG
GWA10863
Die Auspuffanlage ist nach dem Betrieb
heiß. Zur Verhinderung von Brandgefahr
und Verbrennungen:
Das Fahrzeug niemals in der Nähe
möglicher Brandgefahren parken,
wie zum Beispiel Gras oder anderen
leicht brennbaren Stoffen.
Das Fahrzeug nach Möglichkeit so
parken, dass Fußgänger oder Kin-
der nicht mit dem heißen Auspuff in
Berührung kommen können.
Sicherstellen, dass die Auspuffan-
lage abgekühlt ist, bevor Sie irgend-
welche Wartungsarbeiten durch-
führen.
Den Motor nicht länger als einige
Minuten im Leerlauf laufen lassen.
Bei langem Leerlaufbetrieb kann
sich der Motor stark erwärmen.
ACHTUNG
GCA10702
Ausschließlich bleifreies Benzin tanken.
Der Gebrauch verbleiten Benzins verur-
sacht nicht reparierbare Schäden am
Abgaskatalysator.
GAU13933

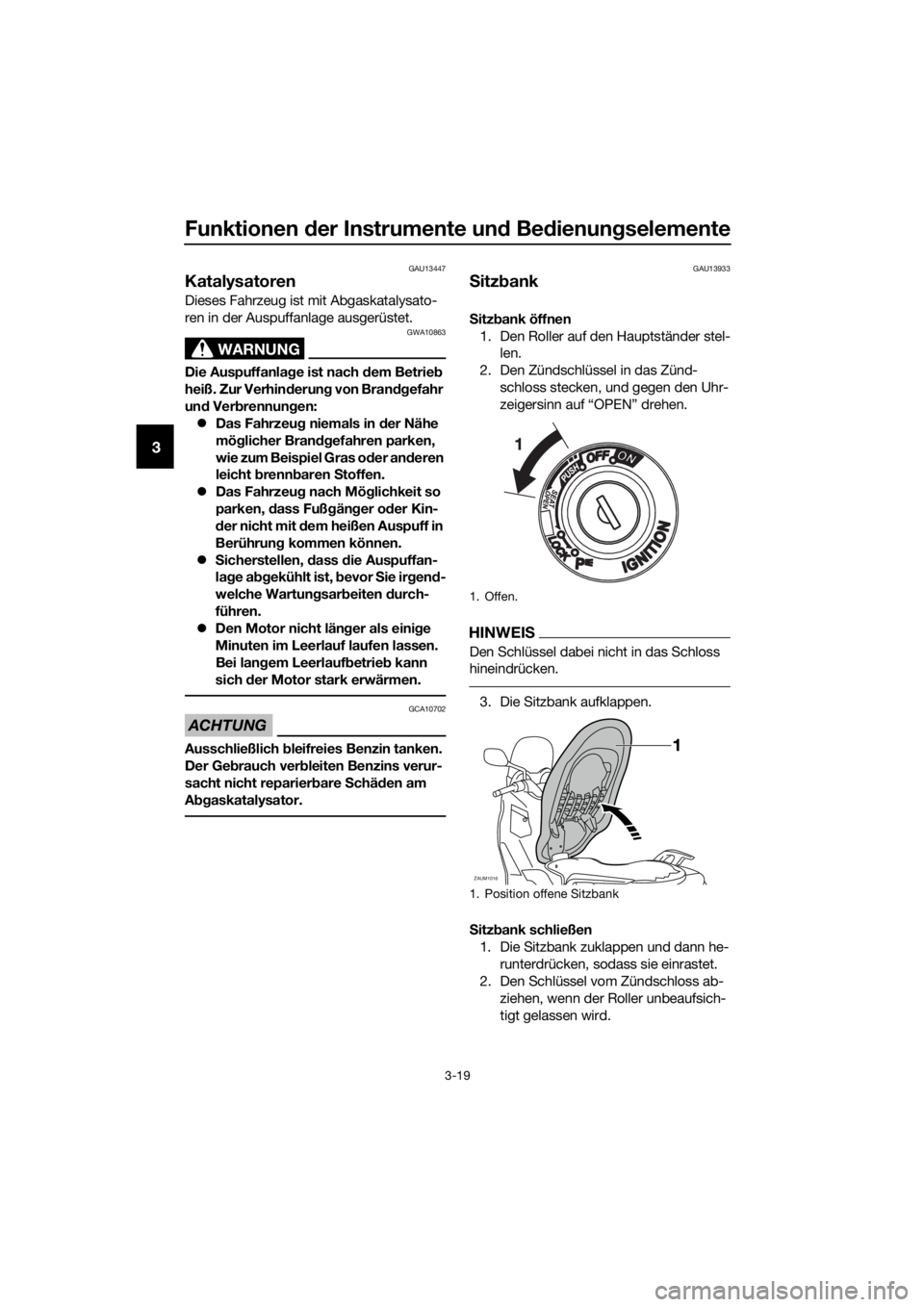

Sitzbank
Sitzbank öffnen
1. Den Roller auf den Hauptständer stel-
len.
2. Den Zündschlüssel in das Zünd-
schloss stecken, und gegen den Uhr-
zeigersinn auf “OPEN” drehen.
HINWEIS
Den Schlüssel dabei nicht in das Schloss
hineindrücken.
3. Die Sitzbank aufklappen.
Sitzbank schließen
1. Die Sitzbank zuklappen und dann he-
runterdrücken, sodass sie einrastet.
2. Den Schlüssel vom Zündschloss ab-
ziehen, wenn der Roller unbeaufsich-
tigt gelassen wird.
1. Offen.
1. Position offene Sitzbank
ZAUM1016
U2DMG3G0.book Page 19 Tuesday, May 24, 2016 9:38 AM

Funktionen der Instrumente und Bedienungselemente
3-20
3
HINWEIS
Vor Fahrtantritt sicherstellen, dass die Sitz-
bank richtig montiert ist.

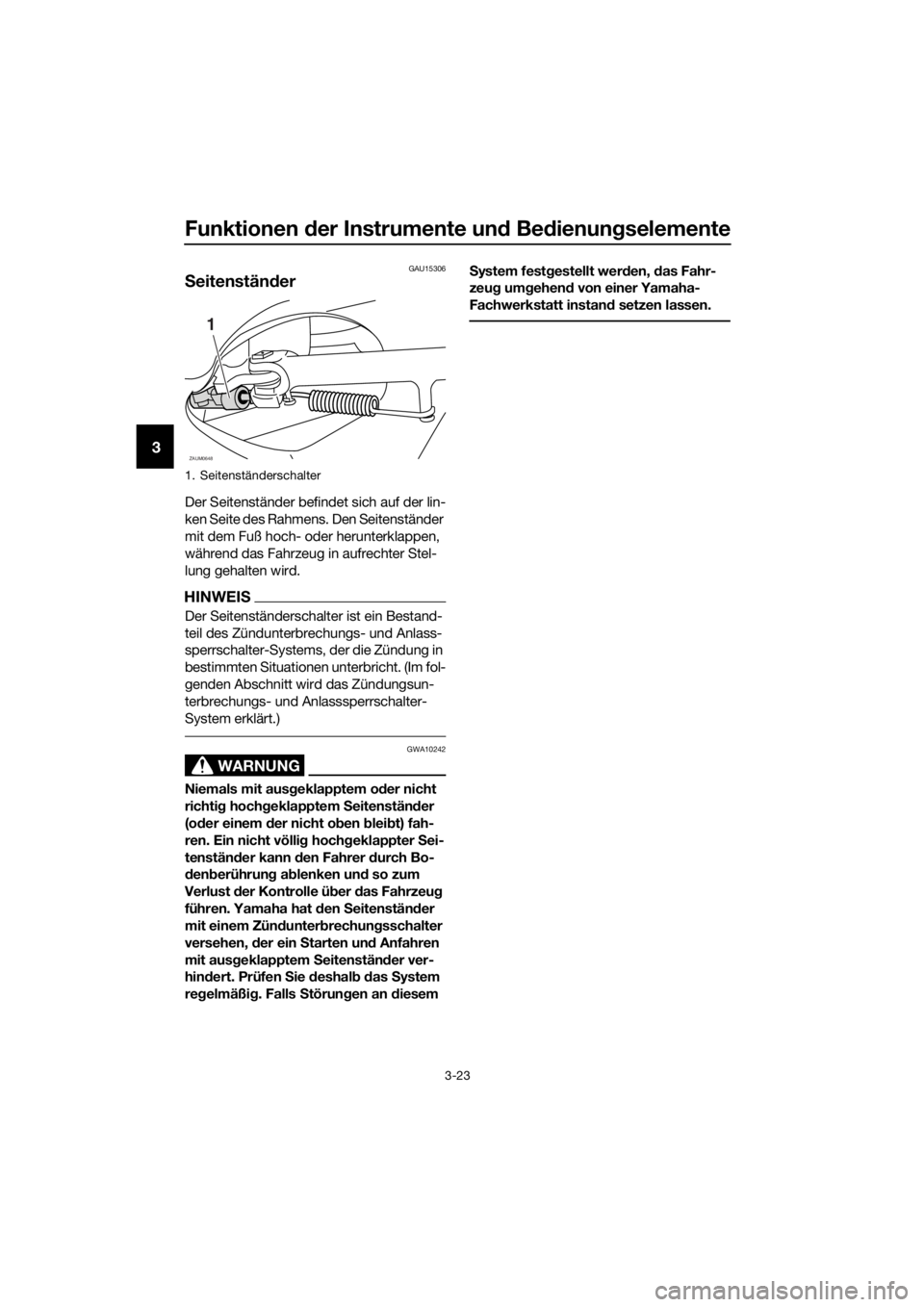

GAUM3002
Ablagefächer
Vorderes Ablagefach A
Zum Öffnen des Ablagefachs, wenn es ab-
geschlossen ist, den Schlüssel in das
Schloss stecken, im Uhrzeigersinn drehen
und anschließend den Hebel ziehen.
Zum Öffnen des nicht abgeschlossenen
Ablagefachs einfach den Hebel ziehen.
Zum Abschließen das Ablagefach zuklap-
pen, den Deckel in seine Ausgangsposition
drücken, den Schlüssel in das Schloss ste-
cken, gegen den Uhrzeigersinn drehen und
dann abziehen.
Vorderes Ablagefach B
Zum Öffnen des Ablagefachs den Hebel
ziehen.

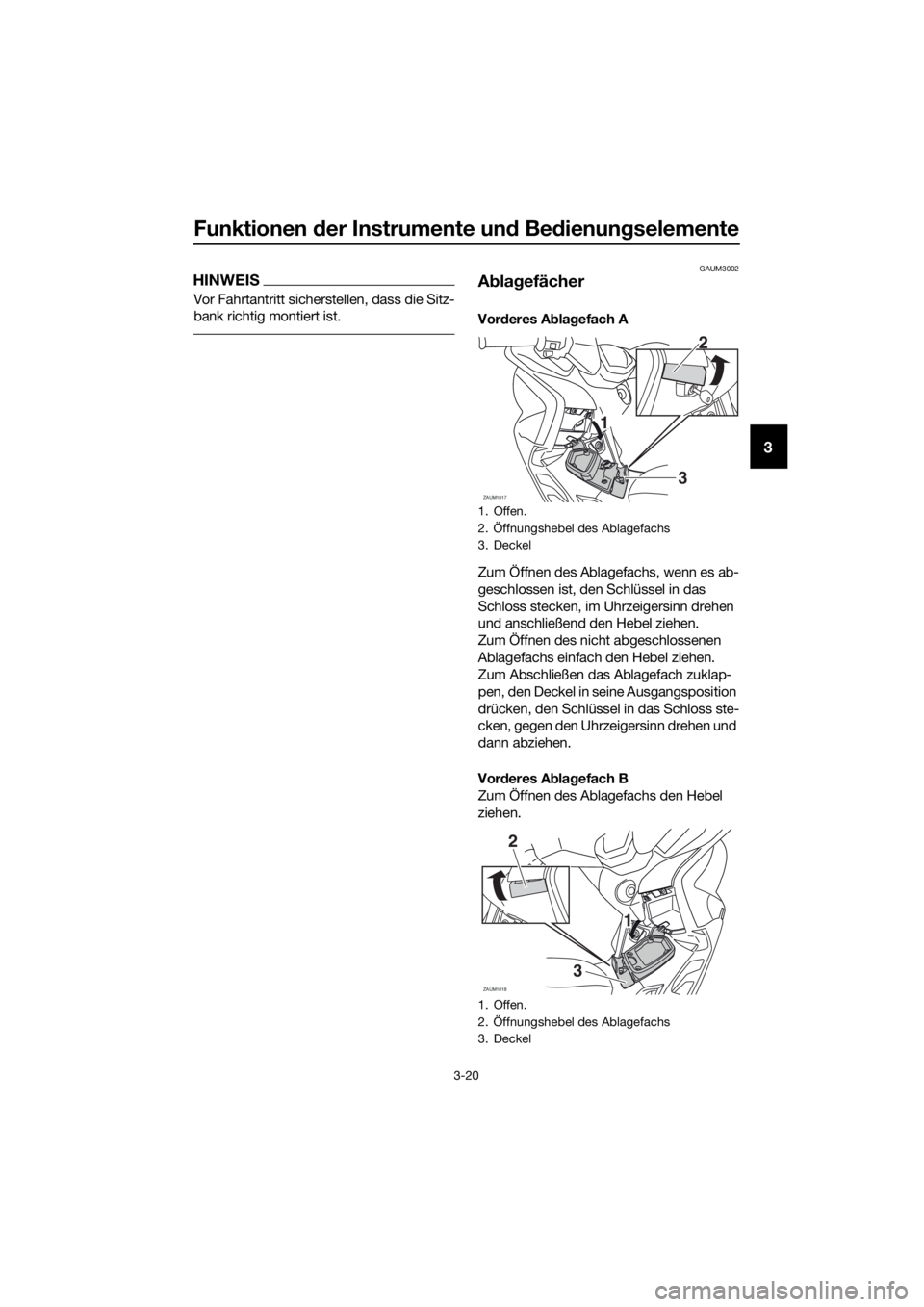

1. Offen.
2. Öffnungshebel des Ablagefachs
3. Deckel
1. Offen.
2. Öffnungshebel des Ablagefachs
3. Deckel
ZAUM10173
1 12
ZAUM1018
2
31 1
U2DMG3G0.book Page 20 Tuesday, May 24, 2016 9:38 AM

Funktionen der Instrumente und Bedienungselemente
3-21
3
Zum Schließen des Ablagefachs den De-
ckel in die Ausgangsstellung drücken.
WARNUNG! In diesem Fach keine
schweren Gegenstände aufbewahren.

[GWA11162]

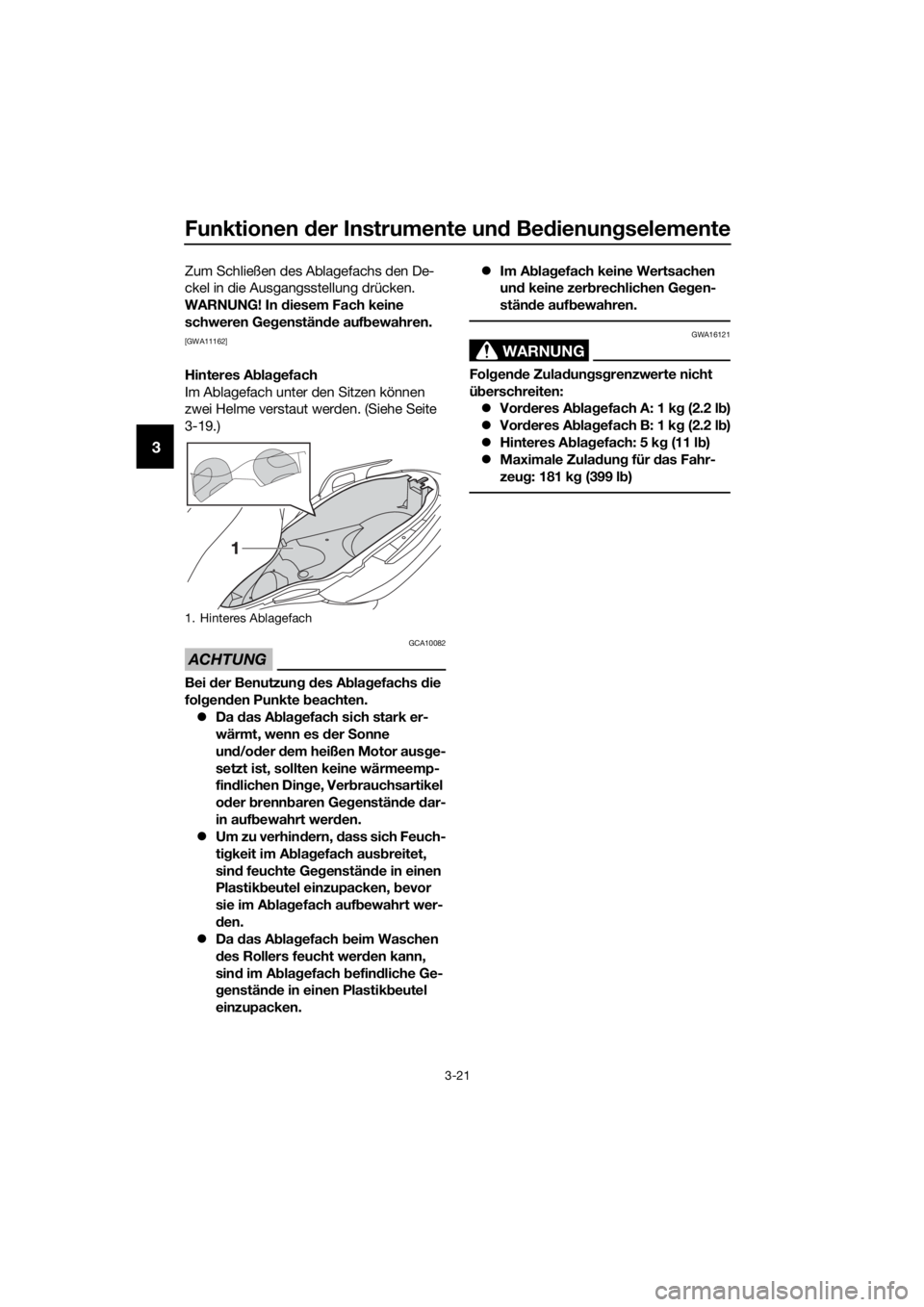

Hinteres Ablagefach
Im Ablagefach unter den Sitzen können
zwei Helme verstaut werden. (Siehe Seite
3-19.)
ACHTUNG
GCA10082
Bei der Benutzung des Ablagefachs die
folgenden Punkte beachten.
Da das Ablagefach sich stark er-
wärmt, wenn es der Sonne
und/oder dem heißen Motor ausge-
setzt ist, sollten keine wärmeemp-
findlichen Dinge, Verbrauchsartikel
oder brennbaren Gegenstände dar-
in aufbewahrt werden.
Um zu verhindern, dass sich Feuch-
tigkeit im Ablagefach ausbreitet,
sind feuchte Gegenstände in einen
Plastikbeutel einzupacken, bevor
sie im Ablagefach aufb
ewahrt wer-
den.
Da das Ablagefach beim Waschen
des Rollers feucht werden kann,
sind im Ablagefach befindliche Ge-
genstände in einen Plastikbeutel
einzupacken.Im Ablagefach keine Wertsachen
und keine zerbrechlichen Gegen-
stände aufbewahren.
WARNUNG
GWA16121
Folgende Zuladungsgrenzwerte nicht
überschreiten:
Vorderes Ablagefach A: 1 kg (2.2 lb)
Vorderes Ablagefach B: 1 kg (2.2 lb)
Hinteres Ablagefach: 5 kg (11 lb)
Maximale Zuladung für das Fahr-
zeug: 181 kg (399 lb)
1. Hinteres Ablagefach
U2DMG3G0.book Page 21 Tuesday, May 24, 2016 9:38 AM

Funktionen der Instrumente und Bedienungselemente
3-22
3
GAU14893

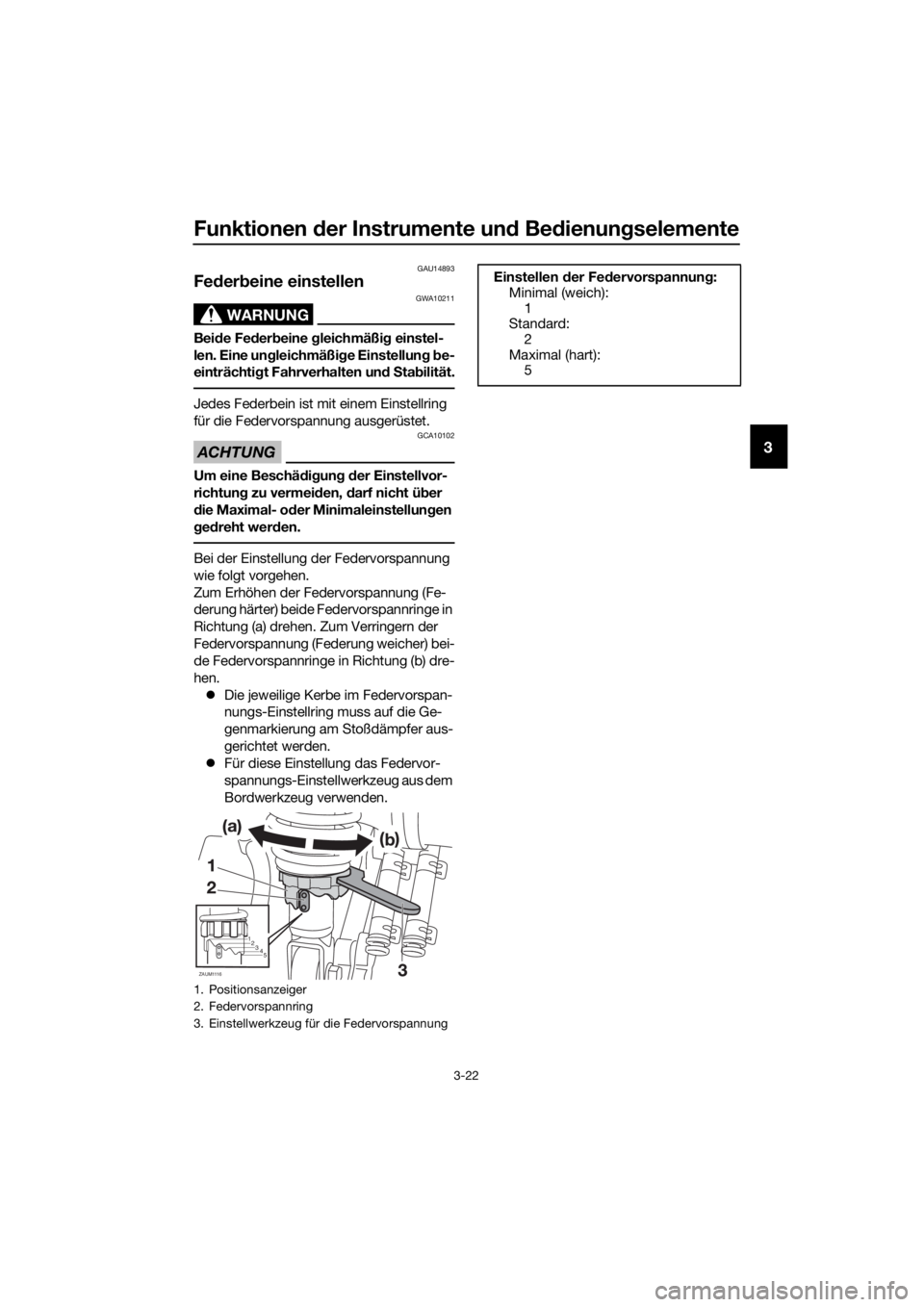

Federbeine einstellen
WARNUNG
GWA10211
Beide Federbeine gleichmäßig einstel-
len. Eine ungleichmäßige Einstellung be-
einträchtigt Fahrverhalten und Stabilität.
Jedes Federbein ist mit einem Einstellring
für die Federvorspannung ausgerüstet.
ACHTUNG
GCA10102
Um eine Beschädigung der Einstellvor-
richtung zu vermeiden, darf nicht über
die Maximal- oder Minimaleinstellungen
gedreht werden.
Bei der Einstellung der Federvorspannung
wie folgt vorgehen.
Zum Erhöhen der Federvorspannung (Fe-
derung härter) beide Federvorspannringe in
Richtung (a) drehen. Zum Verringern der
Federvorspannung (Federung weicher) bei-
de Federvorspannringe in Richtung (b) dre-
hen.
Die jeweilige Kerbe im Federvorspan-
nungs-Einstellring muss auf die Ge-
genmarkierung am Stoßdämpfer aus-
gerichtet werden.
Für diese Einstellung das Federvor-
spannungs-Einstellwerkzeug aus dem
Bordwerkzeug verwenden.
1. Positionsanzeiger
2. Federvorspannring
3. Einstellwerkzeug für die Federvorspannung
1
2
3
4
5
ZAUM1116
Einstellen der Federvorspannung:
Minimal (weich):
1
Standard:
2
Maximal (hart):
5
U2DMG3G0.book Page 22 Tuesday, May 24, 2016 9:38 AM

Funktionen der Instrumente und Bedienungselemente
3-23
3
GAU15306
Seitenständer
Der Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenständer
mit dem Fuß hoch- oder herunterklappen,
während das Fahrzeug in aufrechter Stel-
lung gehalten wird.
HINWEIS
Der Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlass-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Im fol-
genden Abschnitt wird das Zündungsun-
terbrechungs- und Anlasssperrschalter-
System erklärt.)
WARNUNG
GWA10242
Niemals mit ausgeklapptem oder nicht
richtig hochgeklapptem Seitenständer
(oder einem der nicht oben bleibt) fah-
ren. Ein nicht völlig hochgeklappter Sei-
tenständer kann den Fahrer durch Bo-
denberührung ablenken und so zum
Verlust der Kontrolle über das Fahrzeug
führen. Yamaha hat den Seitenständer
mit einem Zündunterbrechungsschalter
versehen, der ein Starten und Anfahren
mit ausgeklapptem Seitenständer ver-
hindert. Prüfen Sie deshalb das System
reg
elmäßig. Falls Störungen an diesem System festgestellt werden, das Fahr-
zeug umgehend von einer Yamaha-
Fachwerkstatt instand setzen lassen.
1. Seitenständerschalter
ZAUM0648
1
U2DMG3G0.book Page 23 Tuesday, May 24, 2016 9:38 AM

Funktionen der Instrumente und Bedienungselemente
3-24
3
GAUM3870
Zündunterbrechungs- u. Anlass-
sperrschalter-System
Das Zündunterbrechungs- und Anlass-
sperrschalter-System umfasst die Seiten-
ständer- und Bremslichtschalter und erfüllt
folgende Zwecke.
Es verhindert ein Anlassen des Mo-
tors, wenn der Seitenständer hochge-
klappt ist, aber keine Bremse betätigt
wird.
Es verhindert ein Anlassen des Motors
bei betätigter Bremse, solange der
Seitenständer nicht hochgeklappt
wird.
Es schaltet die Zündung aus, falls der
Seitenständer bei laufendem Motor
ausgeklappt wird.
Die Funktion des Systems sollte regelmä-
ßig auf nachfolgende Weise geprüft wer-
den.
U2DMG3G0.book Page 24 Tuesday, May 24, 2016 9:38 AM

Funktionen der Instrumente und Bedienungselemente
3-25
3

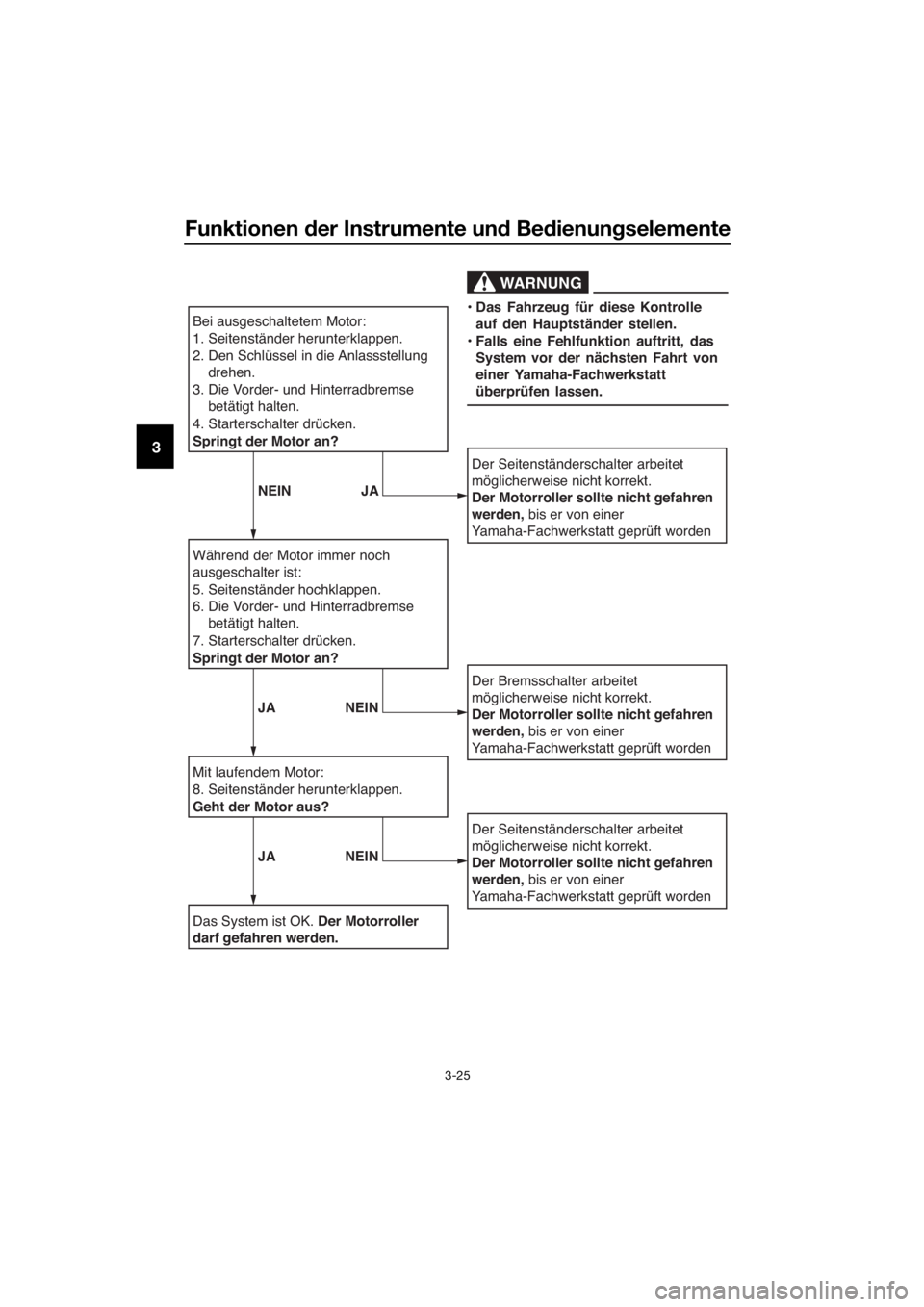

Bei ausgeschaltetem Motor:
1. Seitenständer herunterklappen.
2. Den Schlüssel in die Anlassstellung
drehen.
3. Die Vorder- und Hinterradbremse
betätigt halten.
4. Starterschalter drücken.
Springt der Motor an?
Während der Motor immer noch
ausgeschalter ist:
5. Seitenständer hochklappen.
6. Die Vorder- und Hinterradbremse
betätigt halten.
7. Starterschalter drücken.
Springt der Motor an?
Mit laufendem Motor:
8. Seitenständer herunterklappen.
Geht der Motor aus?
Das System ist OK. Der Motorroller
darf gefahren werden.
Der Seitenständerschalter arbeitet
möglicherweise nicht korrekt.
Der Motorroller sollte nicht gefahren
werden, bis er von einer
Yamaha-Fachwerkstatt geprüft worden
Der Bremsschalter arbeitet
möglicherweise nicht korrekt.
Der Motorroller sollte nicht gefahren
werden, bis er von einer
Yamaha-Fachwerkstatt geprüft worden
Der Seitenständerschalter arbeitet
möglicherweise nicht korrekt.
Der Motorroller sollte nicht gefahren
werden, bis er von einer
Yamaha-Fachwerkstatt geprüft worden
WARNUNG
• Das Fahrzeug für diese Kontrolle
auf den Hauptständer stellen.
• Falls eine Fehlfunktion auftritt, das
System vor der nächsten Fahrt von
einer Yamaha-Fachwerkstatt
überprüfen lassen.
NEIN JA
JA NEIN
JA NEIN
U2DMG3G0.book Page 25 Tuesday, May 24, 2016 9:38 AM
