Veiligheidsinformatie
1-5
1
de richtingaanwijzers of onderdelen
die kunnen afbreken). Kies de plaats
voor de spanbanden zorgvuldig om te
voorkomen dat deze tijdens het trans-
port schuurplekken op de lak veroor-
zaken.
Zorg indien mogelijk dat de vering iets
door de spanbanden wordt ingedrukt,
zodat de scooter tijdens het transport
niet overmatig kan stuiteren.DAU57600
Andere aandachtspunten voor
veilig rijden
Geef duidelijk richting aan wanneer u
een bocht neemt.
Op een nat wegdek kan remmen ui-
terst lastig zijn. Vermijd te hard rem-
men, de scooter zou kunnen slippen.
Bedien de remmen rustig wanneer u
op een nat wegdek wilt stoppen.
Minder snelheid bij het naderen van
een bocht of een afslag. Trek lang-
zaam op nadat u de bocht hebt geno-
men.
Wees voorzichtig bij het passeren van
geparkeerde auto’s. Een bestuurder
merkt u mogelijk niet op en kan het
portier openslaan in uw rijrichting.
Spoorwegovergangen, tramrails, ijze-
ren platen gebruikt in de wegenbouw
en putdeksels worden in natte toe-
stand zeer glad. Minder snelheid en
passeer ze voorzichtig. Houd de
scooter recht, anders kan hij gaan
schuiven.
De remblokken of remvoeringen kun-
nen nat worden bij het wassen van de
scooter. Controleer de remmen na het
wassen van de scooter, voordat u
gaat rijden.
Draag steeds een helm, handschoe-
nen, een lange broek (taps toelopend
bij de enkel/omslag, om flapperen te
voorkomen), en een felgekleurd jack.
Vervoer op uw scooter niet te veel ba-
gage. Een overbeladen scooter is on-
stabiel. Gebruik degelijke snelbinders
om bagage aan de bagagedrager vast
te binden (indien het voertuig is voor-
zien van een bagagedrager). Losse
bagage beïnvloedt de stabiliteit van
de scooter en kan uw aandacht aflei-
den van het verkeer. (Zie pagina 1-3.)
U2DMD3D0.book Page 5 Friday, May 27, 2016 8:44 AM
Page 12 of 94
Beschrijving
2-1
2
DAU63371
Aanzicht linkerzijde
7 615243
98 10 11 12
1. Koplamp (pagina 6-30)
2. Accu (pagina 6-27)
3. Hoofdzekering (pagina 6-28)
4. Dop koelvloeistofreservoir (pagina 6-14)
5. Kijkglas koelvloeistofniveau (pagina 6-14)
6. Achterste opbergcompartiment (pagina 3-19)
7. Luchtfilterelement in V-snaarbehuizing (pagina 6-15)
8. Stelring voor veervoorspanning schokdemperunit (pagina 3-20)
9. Luchtfilterelement (links) (pagina 6-15)
10.Oliefilterelement (pagina 6-10)
11.Zijstandaard (pagina 3-21)
12.Voorremblokken (pagina 6-21)
U2DMD3D0.book Page 1 Friday, May 27, 2016 8:44 AM
Page 13 of 94
Beschrijving
2-2
2
DAU63391
Aanzicht rechterzijde
5
1243
1. Handgreep (pagina 5-3)
2. Zadel (pagina 3-18)
3. Tankdop (pagina 3-16)
4. Zekeringen (pagina 6-28)
5. Middenbok (pagina 6-25)
U2DMD3D0.book Page 2 Friday, May 27, 2016 8:44 AM
Page 14 of 94
Beschrijving
2-3
2
DAU63401
Bedieningen en instrumenten
98765432111 10
120
1000r/minx
E
FCH
FSELECTRESET
31542
1. Achterremhendel (pagina 3-14)
2. Schakelaargroep linkerstuurzijde (pagina 3-12)
3. Multifunctionele meter (pagina 3-5)
4. Schakelaargroep rechterstuurzijde (pagina 3-12)
5. Voorremhendel (pagina 3-14)
6. Gasgreep (pagina 6-17)
7. Voorste opbergcompartiment B (pagina 3-19)
8. Contactslot/stuurslot (pagina 3-2)
9. Kijkglas koelvloeistofniveau (pagina 6-14)
10.Voorste opbergcompartiment A (pagina 3-19)
U2DMD3D0.book Page 3 Friday, May 27, 2016 8:44 AM
Page 15 of 94
Functies van instrumenten en bedieningselementen
3-1
3
DAU10978
Startblokkeersysteem
Dit voertuig is voorzien van een startblok-
keersysteem waarmee diefstal kan worden
bemoeilijkt door de codering van de stan-
daardsleutels te wijzigen. Het systeem be-
staat uit de volgende onderdelen:
een codeersleutel (met een rood bo-
vendeel)
twee standaardsleutels (met een
zwart bovendeel) die opnieuw kunnen
worden gecodeerd
een transponder (die is geïntegreerd in
de codeersleutel)
een startblokkeereenheid
een ECU
een controlelampje van de startblok-
kering (Zie pagina 3-4.)
De sleutel met het rode bovendeel wordt
gebruikt om de twee standaardsleutels te
coderen. Het wijzigen van de codes is een
ingewikkelde procedure. Breng het voer-
tuig daarom met alle drie sleutels naar een
Yamaha dealer om deze opnieuw te laten
coderen. Gebruik de sleutel met het rode
bovendeel niet om met het voertuig te rij-
den. Deze sleutel dient uitsluitend te wor-
den gebruikt voor het opnieuw coderen van
de standaardsleutels. Gebruik altijd een
standaardsleutel om met het voertuig te rij-
den.
LET OP
DCA11822
ZORG DAT U DE CODEERSLEUTEL
NIET VERLIEST! NEEM DIRECT
CONTACT OP MET UW DEALER
ALS U HEM VERLOREN HEBT! Als
de codeersleutel verloren is, kun-
nen de standaardsleutels niet op-
nieuw gecodeerd worden. U kunt
het voertuig dan nog steeds starten
met de standaardsleutels, maar als
ze opnieuw gecodeerd moeten
worden (d.w.z. als er een nieuwe
standaardsleutel is gemaakt of als
alle sleutels verloren zijn), dient het
gehele startblokkeersysteem ver-
vangen te worden. Daarom wordt u
sterk aangeraden een van de stan-
daardsleutels te gebruiken en de
codeersleutel op een veilige plek te
bewaren.
Dompel de sleutels nooit in water.
Stel de sleutels nooit bloot aan ex-
treem hoge temperaturen.
Leg de sleutels nooit vlakbij magne-
tische voorwerpen (zoals bijvoor-
beeld speakers enz.).
Plaats nooit voorwerpen die elektri-
sche signalen uitzenden vlakbij de
sleutels.
Plaats nooit zware voorwerpen op
de sleutels.
U mag de sleutels nooit slijpen of de
vorm ervan wijzigen.
U mag het plastic gedeelte van de
sleutels nooit demonteren.
Hang nooit twee sleutels van een
startblokkeersysteem aan dezelfde
sleutelring.
Bewaar de standaardsleutels en
ook de sleutels van andere start-
blokkeersystemen altijd op een an-
dere plek
dan de codeersleutel van
het voertuig.
1. Codeersleutel (rood bovendeel)
2. Standaardsleutels (zwart bovendeel)
U2DMD3D0.book Page 1 Friday, May 27, 2016 8:44 AM
Page 16 of 94
Functies van instrumenten en bedieningselementen
3-2
3
Houd sleutels van andere startblok-
keersystemen altijd uit de buurt van
het contactslot, want anders kun-
nen ze signaalstoring veroorzaken.DAU10474

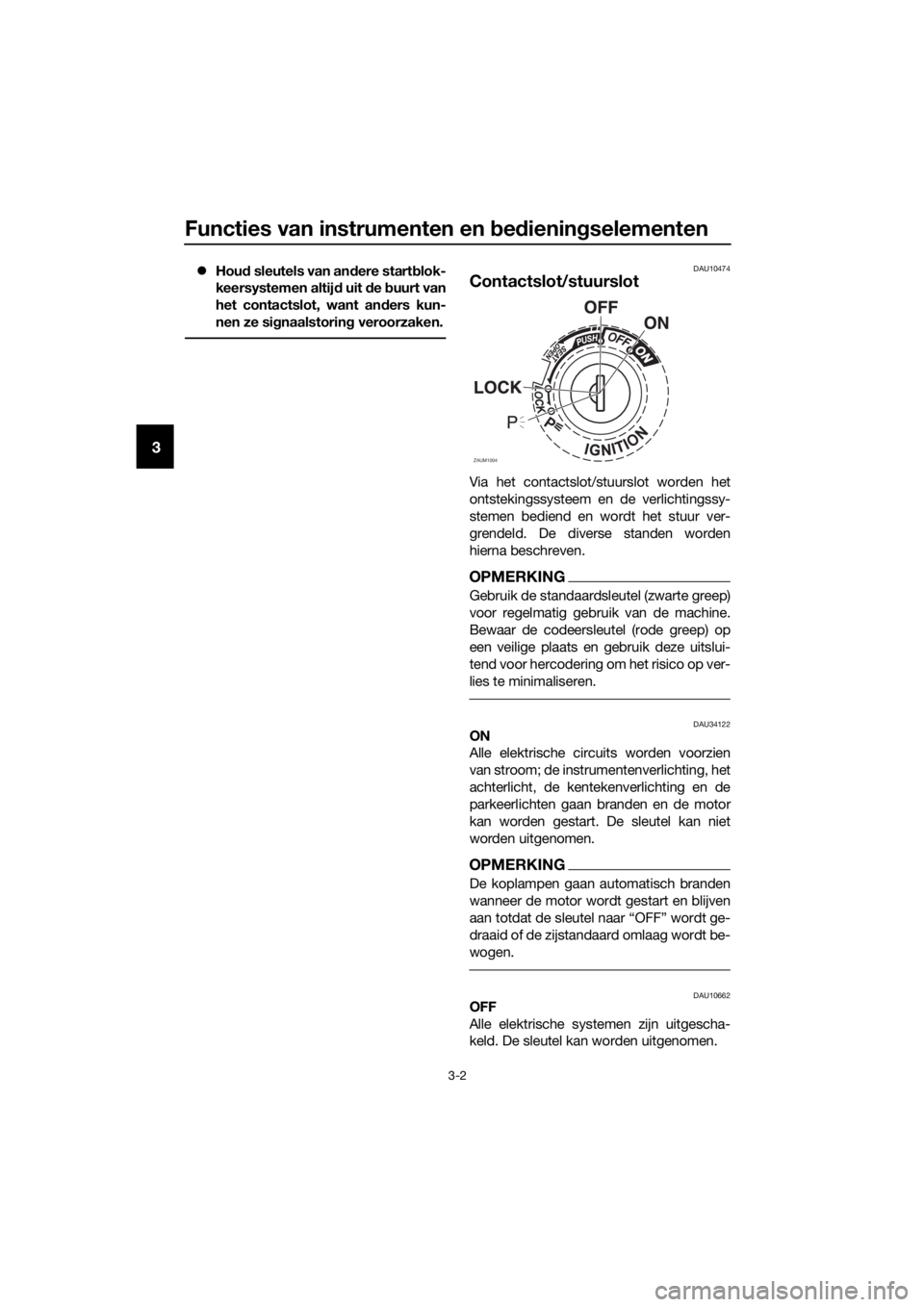

Contactslot/stuurslot
Via het contactslot/stuurslot worden het
ontstekingssysteem en de verlichtingssy-
stemen bediend en wordt het stuur ver-
grendeld. De diverse standen worden
hierna beschreven.
OPMERKING
Gebruik de standaardsleutel (zwarte greep)
voor regelmatig gebruik van de machine.
Bewaar de codeersleutel (rode greep) op
een veilige plaats en gebruik deze uitslui-
tend voor hercodering om het risico op ver-
lies te minimaliseren.
DAU34122ON
Alle elektrische circuits worden voorzien
van stroom; de instrumentenverlichting, het
achterlicht, de kentekenverlichting en de
parkeerlichten gaan branden en de motor
kan worden gestart. De sleutel kan niet
worden uitgenomen.
OPMERKING
De koplampen gaan automatisch branden
wanneer de motor wordt gestart en blijven
draaid of de zijstandaard omlaag wordt be-
wogen.
DAU10662OFF
Alle elektrische systemen zijn uitgescha-
keld. De sleutel kan worden uitgenomen.
ZAUM1004
U2DMD3D0.book Page 2 Friday, May 27, 2016 8:44 AM
Page 17 of 94
Functies van instrumenten en bedieningselementen
3-3
3
WAARSCHUWING
DWA10062
Draai nooit de sleutel naar “OFF” of
“LOCK” terwijl de machine rijdt. Hier-
door worden de elektrische systemen
uitgeschakeld, wat mogelijk kan leiden
tot verlies van de controle of een onge-
val.
DAU1068BLOCK
Het stuur is vergrendeld en alle elektrische
systemen zijn uitgeschakeld. De sleutel kan
worden uitgenomen.
Om het stuur te vergrendelen
1. Draai het stuur helemaal naar links.
2. Druk de sleutel in de “OFF”-stand in
en draai deze dan naar “LOCK”.
3. Neem de sleutel uit.
OPMERKING
Als het stuur niet wordt vergrendeld, pro-
beer het dan iets terug naar rechts te draai-
en.
Om het stuur te ontgrendelen
DAU59680 (Parkeren)
De alarmverlichting en richtingaanwijzers
kunnen worden ingeschakeld, maar alle an-
dere elektrische systemen zijn uit. De sleu-
tel kan worden uitgenomen.
Het stuur moet zijn vergrendeld om de sleu-
tel naar “ ” te kunnen draaien.
LET OP
DCA20760
Als u de alarmverlichting of de richting-
aanwijzers langdurig gebruikt, kan dit de
accu ontladen.
DAU49399

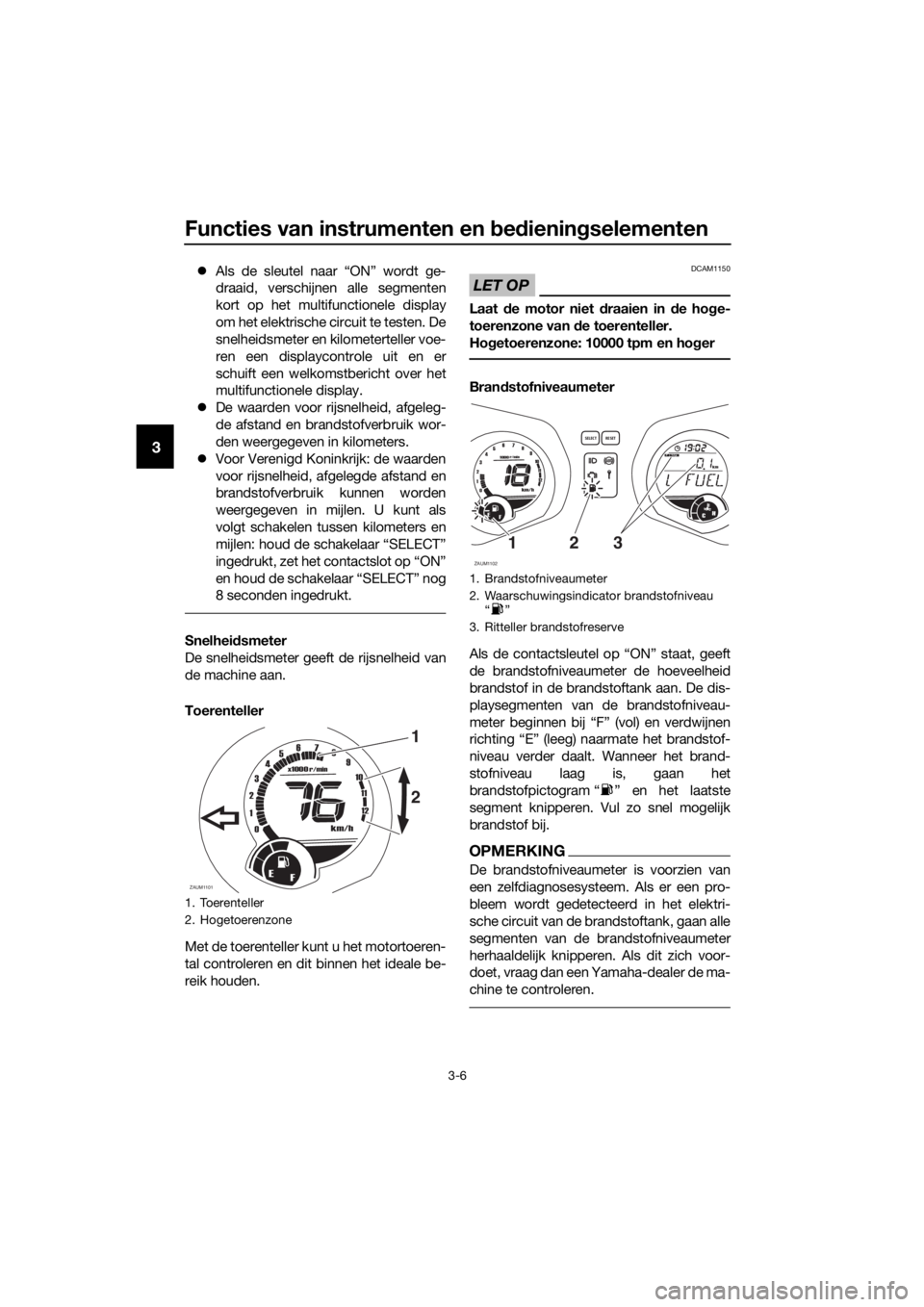

Controlelampjes en waarschu-
wingslampjes
DAU11032Controlelampjes richtingaanwijzers
“” en“”
Elk controlelampje gaat knipperen wanneer
de bijbehorende richtingaanwijzer knippert.
DAU11081Controlelampje grootlicht “ ”
Dit controlelampje brandt terwijl de kop-
lamp is ingeschakeld voor grootlicht.
DAU11354Waarschuwingslampje brandstofniveau
“”
Dit waarschuwingslampje gaat branden
wanneer het brandstofniveau daalt tot be-
neden ca. 2.5 L (0.66 US gal, 0.55 Imp.gal).
Vul in dat geval zo snel mogelijk brandstof
bij.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschu-
wingslampje moet enkele seconden oplich-
ten en dan uitgaan.

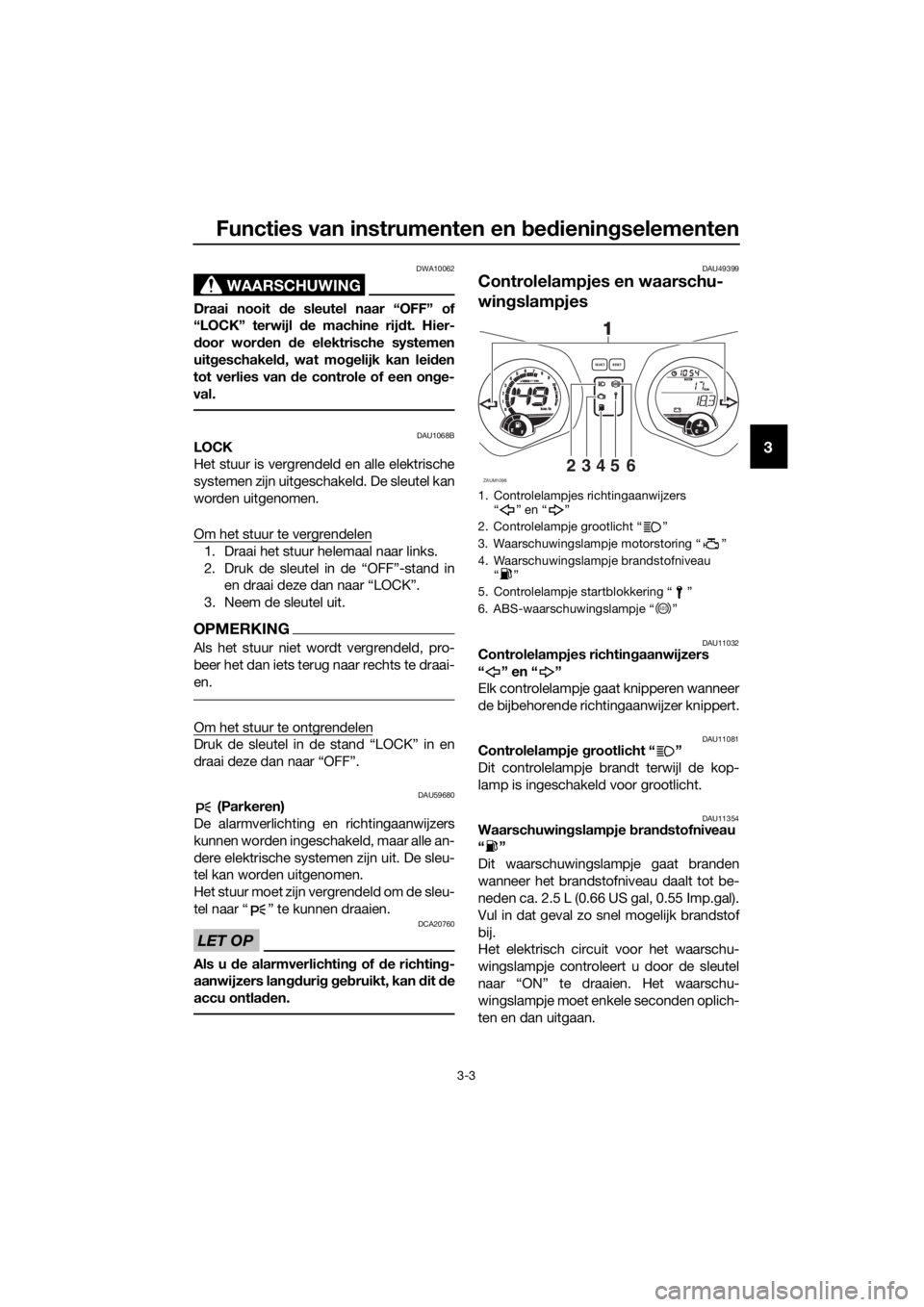

1. Controlelampjes richtingaanwijzers
“” en“”
2. Controlelampje grootlicht “ ”
3. Waarschuwingslampje motorstoring “ ”
4. Waarschuwingslampje brandstofniveau
“”
5. Controlelampje startblokkering “ ”
6. ABS-waarschuwingslampje “ ”
ZAUM109823456
98765432111 10
12
0
1000r/minx
km/h
E
FCH
kmOdoOdoSELECTRESET
11
ABS
U2DMD3D0.book Page 3 Friday, May 27, 2016 8:44 AM
Page 18 of 94
Functies van instrumenten en bedieningselementen
3-4
3
Licht het waarschuwingslampje niet met-
een op wanneer u de sleutel naar “ON”
draait of blijft het lampje branden, laat het
elektrisch circuit dan door een Yamaha
dealer controleren.
DAU11486Waarschuwingslampje motorstoring
“”
Dit waarschuwingslampje gaat branden
wanneer er een probleem wordt aangege-
ven in het elektrisch circuit dat de motor
controleert. Als dit zich voordoet, vraag dan
een Yamaha-dealer de machine te contro-
leren.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschu-
wingslampje moet enkele seconden oplich-
ten en dan uitgaan.
Licht het waarschuwingslampje niet met-
een op wanneer u de sleutel naar “ON”
draait of blijft het lampje branden, laat het
elektrisch circuit dan door een Yamaha
dealer controleren.
DAUU1810ABS-waarschuwingslampje “ ”
Onder normale omstandigheden gaat het
ABS-waarschuwingslampje branden als de
sleutel naar “ON” wordt gedraaid en uit als
met een snelheid van 10 km/h (6 mi/h) of
hoger wordt gereden.
Als het ABS-waarschuwingslampje:
niet gaat branden wanneer de sleutel
naar “ON” wordt gedraaid
gaat branden of knipperen tijdens het
rijden
niet uitgaat wanneer met een snelheid
van 10 km/h (6 mi/h) of hoger wordt
gereden
Werkt het ABS-systeem mogelijk niet goed.
Vraag als een van de bovenstaande geval-
len zich voordoet zo snel mogelijk een
Yamaha dealer het systeem te controleren.
(Zie pagina 3-15 voor uitleg over de wer-
king van het ABS-systeem.)
WAARSCHUWING
DWA16041
Als het ABS-waarschuwingslampje niet
uitgaat zodra met een snelheid van
10 km/h (6 mi/h) of hoger wordt gereden,
of als het waarschuwingslampje tijdens
het rijden gaat branden of knipperen,
keert het remsysteem terug naar con-
ventioneel remmen. Als een van de bo-
venstaande gevallen zich voordoet, of
als het waarschuwingslampje helemaal
niet gaat branden, rij dan extra voorzich-
tig om te voorkomen dat de remmen in
noodsituaties blokkeren. Laat het rem-
systeem en de elektrische circuits zo
snel mogelijk door een Yamaha dealer
controleren.
OPMERKING
Het ABS-waarschuwingslampje kan gaan
branden wanneer er gas wordt gegeven
terwijl de machine op de middenbok staat.
Er is dan echter geen sprake van een sto-
ring.
DAUM3621Controlelampje startblokkering“”
Als de sleutel naar “OFF” wordt gedraaid,
begint het controlelampje na 30 seconden
continu te knipperen om aan te geven dat
het startblokkeersysteem is ingeschakeld.
Het controlelampje stopt na 24 uur met
knipperen, maar het startblokkeersysteem
blijft ingeschakeld.
Het elektrisch circuit voor het controle-
lampje kan worden gecontroleerd door de
sleutel naar “ON” te draaien. Het controle-
lampje moet enkele seconden oplichten en
dan uitgaan.
Als het controlelampje niet gaat branden
wanneer de sleutel naar “ON” wordt ge-
draaid, blijft branden of in een patroon
knippert, laat de machine dan nazien door
een Yamaha dealer. (Als er een probleemABS
U2DMD3D0.book Page 4 Friday, May 27, 2016 8:44 AM
Page 19 of 94
Functies van instrumenten en bedieningselementen
3-5
3
wordt gedetecteerd in het startblokkeersy-
steem, gaat het controlelampje startblok-
kering in een patroon knipperen.)
OPMERKING
Als het controlelampje startblokkering
knippert in het patroon 5 keer langzaam ge-
volgd door 2 keer snel, betreft dit mogelijk
een storing in het transpondersignaal. Als
deze fout zich voordoet, probeer dan het
volgende.
1. Houd andere startblokkeersleutels uit
de buurt van het contactslot. Andere
startblokkeersleutels kunnen signaal-
storing veroorzaken, waardoor de mo-
tor weigert te starten.
2. Start de motor met behulp van de co-
deersleutel.
3. Als de motor start, zet deze dan weer
uit en probeer hem opnieuw te starten
met de standaardsleutels.
4. Als de motor niet kan worden gestart
met een of beide standaardsleutels,
breng dan de machine en alle 3 sleu-
tels naar een Yamaha dealer en laat
de standaardsleutels opnieuw code-
ren.
DAUM3831
Multifunctionele meter
WAARSCHUWING
DWA12423
Zorg dat de machine stilstaat voordat u
wijzigingen in de instellingen van de
multifunctionele meter gaat aanbren-
gen. Het aanbrengen van wijzigingen tij-
dens het rijden kan u afleiden en
vergroot het risico op een ongeval.
De multifunctionele meter biedt de volgen-
de voorzieningen:
een snelheidsmeter
een toerenteller
een brandstofniveaumeter
een klok
een kilometerteller en ritteller
een multifunctioneel display
een temperatuurmeter koelvloeistof
OPMERKING
Vergeet niet de sleutel naar “ON” te
draaien voordat u de toets “SELECT”,
“RESET”, “TRIP” en “INFO” gebruikt.

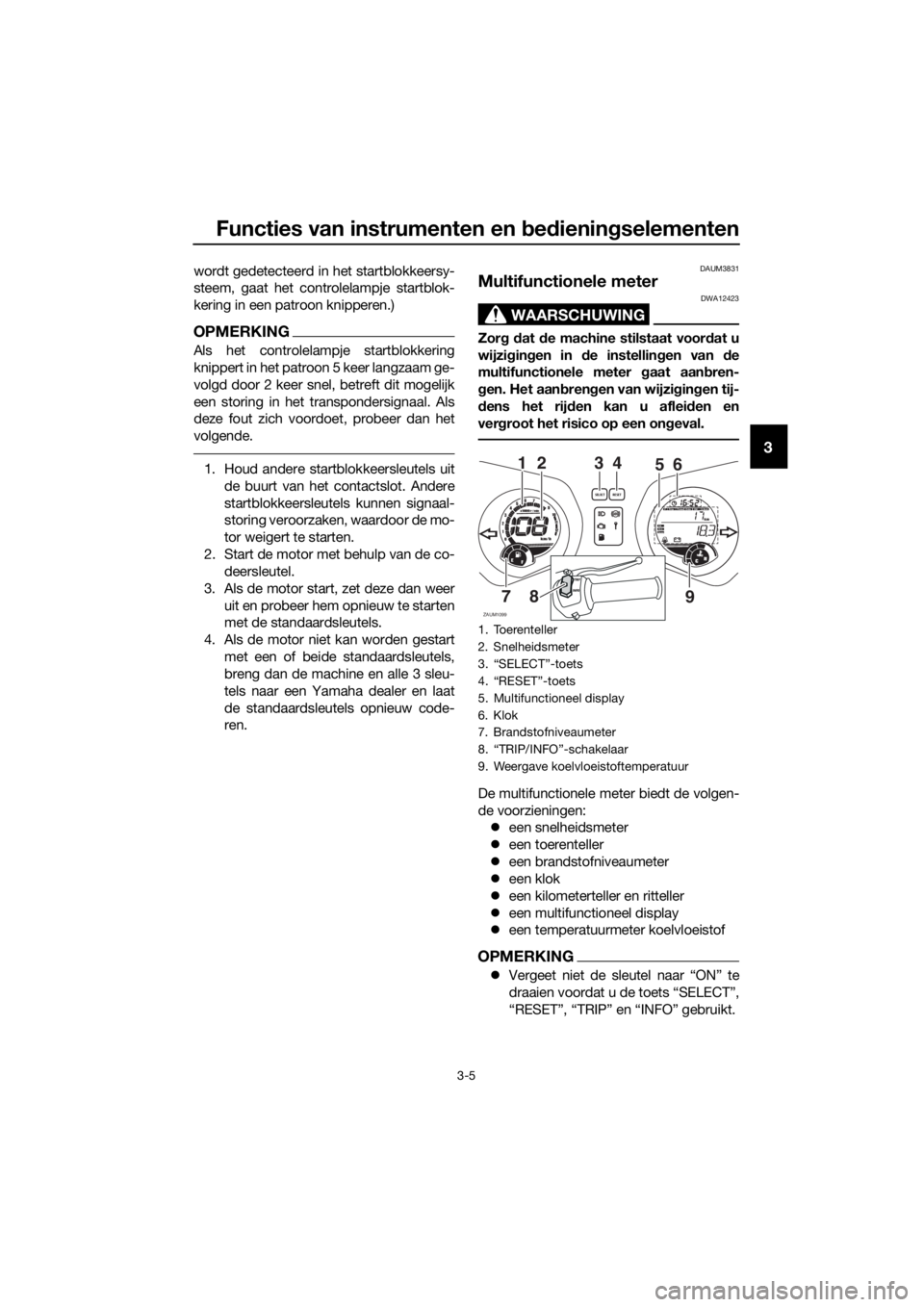

1. Toerenteller
2. Snelheidsmeter
3. “SELECT”-toets
4. “RESET”-toets
5. Multifunctioneel display
6. Klok
7. Brandstofniveaumeter
8. “TRIP/INFO”-schakelaar
9. Weergave koelvloeistoftemperatuur
ZAUM1099
3
98765432111 10
12
0
1000r/minx
km/h
E
FCH
kmOdo
AirA
veCo
ns
OilV- Be
ltTi
meTripOdoSELECTRESETF
465
7
21
8
9INFOTRIP
U2DMD3D0.book Page 5 Friday, May 27, 2016 8:44 AM
Page 20 of 94
Functies van instrumenten en bedieningselementen
3-6
3
Als de sleutel naar “ON” wordt ge-
draaid, verschijnen alle segmenten
kort op het multifunctionele display
om het elektrische circuit te testen. De
snelheidsmeter en kilometerteller voe-
ren een displaycontrole uit en er
schuift een welkomstbericht over het
multifunctionele display.
De waarden voor rijsnelheid, afgeleg-
de afstand en brandstofverbruik wor-
den weergegeven in kilometers.
Voor Verenigd Koninkrijk: de waarden
voor rijsnelheid, afgelegde afstand en
brandstofverbruik kunnen worden
weergegeven in mijlen. U kunt als
volgt schakelen tussen kilometers en
mijlen: houd de schakelaar “SELECT”
ingedrukt, zet het contactslot op “ON”
en houd de schakelaar “SELECT” nog
8 seconden ingedrukt.
Snelheidsmeter
De snelheidsmeter geeft de rijsnelheid van
de machine aan.
Toerenteller
Met de toerenteller kunt u het motortoeren-
tal controleren en dit binnen het ideale be-
reik houden.
LET OP
DCAM1150
Laat de motor niet draaien in de hoge-
toerenzone van de toerenteller.
Hogetoerenzone: 10000 tpm en hoger
Brandstofniveaumeter
Als de contactsleutel op “ON” staat, geeft
de brandstofniveaumeter de hoeveelheid
brandstof in de brandstoftank aan. De dis-
playsegmenten van de brandstofniveau-
meter beginnen bij “F” (vol) en verdwijnen
richting “E” (leeg) naarmate het brandstof-
niveau verder daalt. Wanneer het brand-
stofniveau laag is, gaan het
brandstofpictogram “ ” en het laatste
segment knipperen. Vul zo snel mogelijk
brandstof bij.
OPMERKING
De brandstofniveaumeter is voorzien van
een zelfdiagnosesysteem. Als er een pro-
bleem wordt gedetecteerd in het elektri-
sche circuit van de brandstoftank, gaan alle
segmenten van de brandstofniveaumeter
herhaaldelijk knipperen. Als dit zich voor-
doet, vraag dan een Yamaha-dealer de ma-
chine te controleren.
1. Toerenteller
2. Hogetoerenzone
ZAUM1101
1
9876543
2
1
11 10
12
0
1000r/minx
km/h
E
F
2
1. Brandstofniveaumeter
2. Waarschuwingsindicator brandstofniveau
3. Ritteller brandstofreserve
ZAUM1102
98765432111 10
12
0
1000r/min
km/h
E
FCH
kmT
ripOdo
SELECTRESET
F
312
U2DMD3D0.book Page 6 Friday, May 27, 2016 8:44 AM
