Caractéristiques
8-3
8
Débattement de roue:
84 mm (3.3 in)
Partie électrique:
Tension du système électrique:
12 V
Système d’allumage:
TCI
Système de charge:
Alternateur avec rotor à aimantation
permanente
Batterie:
Modèle:
GT9B-4
Voltage, capacité:
12 V, 8.0 Ah
Phare:
Type d’ampoule:
Ampoule halogène
Voltage et wattage d’ampoule ×
quantité:
Phare:
12 V, 55.0 W × 2
Stop/feu arrière:
LED
Clignotant avant:
12 V, 10.0 W × 2
Clignotant arrière:
12 V, 10.0 W × 2
Veilleuse:
12 V, 5.0 W × 2
Éclairage de la plaque d’immatriculation:
12 V, 5.0 W × 1
Éclairage des instruments:
LED
Témoin de feu de route:
LED
Témoin des clignotants:
LED
Témoin d’avertissement du niveau de
carburant:
LED
Témoin d’avertissement de panne du moteur:
LED
Témoin d’avertissement du système ABS:
LED
Fusible:
Fusible principal:
30.0 A
Fusible de phare:
20.0 AFusible du système de signalisation:
10.0 A
Fusible d’allumage:
10.0 A
Fusible du moteur du ventilateur de radiateur:
7.5 A
Fusible des clignotants et des feux de
détresse:
10.0 A
Fusible du bloc de ECU:
10.0 A
Fusible du bloc de commande ABS:
10.0 A
Fusible du moteur ABS:
30.0 A
Fusible du solénoïde d’ABS:
20.0 A
Fusible de sauvegarde:
10.0 A
U2DMF3F0.book Page 3 Tuesday, May 24, 2016 9:32 AM

Renseignements complémentaires
9-1
9
FAU53562

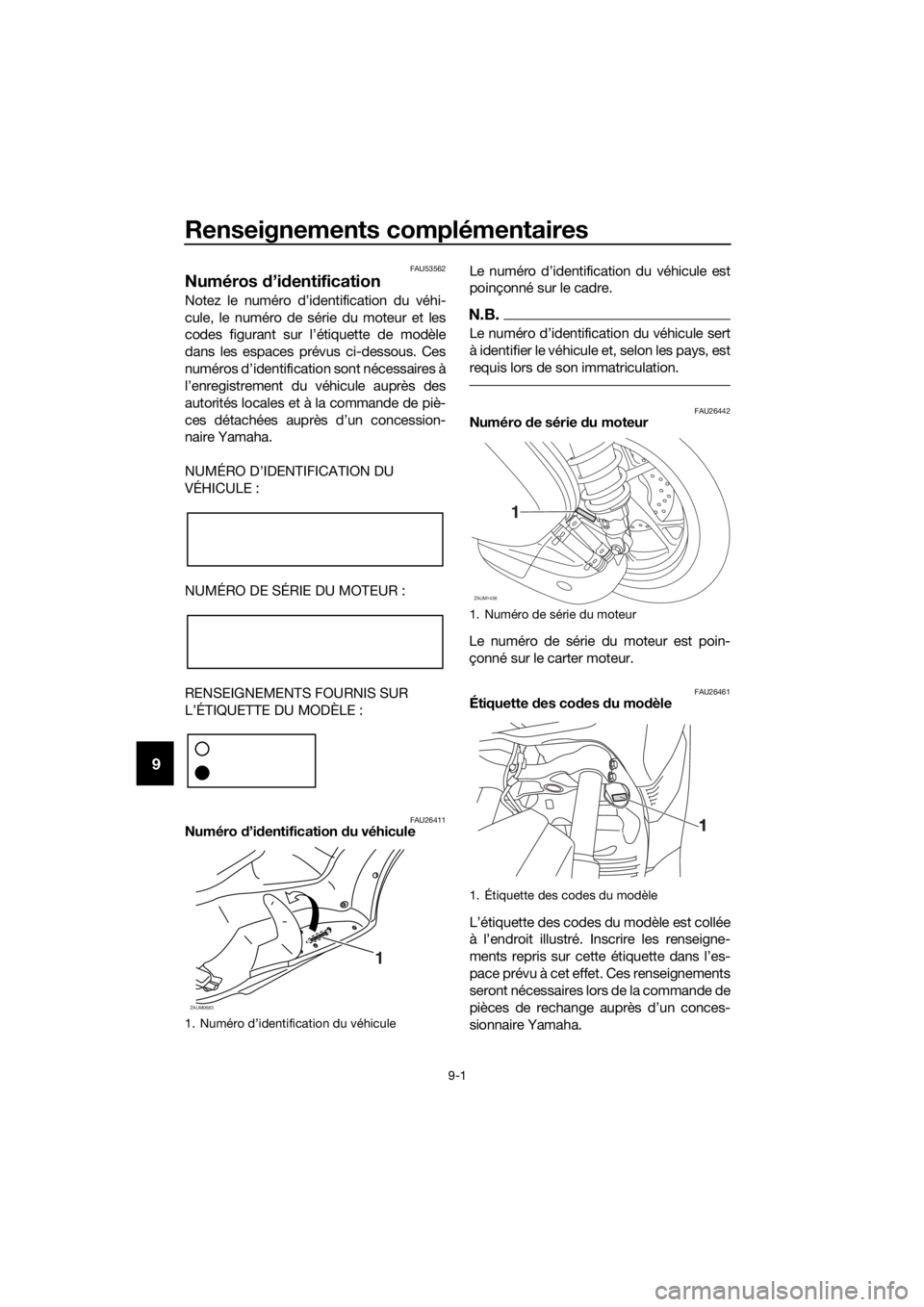

Numéros d’identification
Notez le numéro d’identification du véhi-
cule, le numéro de série du moteur et les
codes figurant sur l’étiquette de modèle
dans les espaces prévus ci-dessous. Ces
numéros d’identification sont nécessaires à
l’enregistrement du véhicule auprès des
autorités locales et à la commande de piè-
ces détachées auprès d’un concession-
naire Yamaha.
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
NUMÉRO DE SÉRIE DU MOTEUR :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26411Numéro d’identification du véhiculeLe numéro d’identification du véhicule est
poinçonné sur le cadre.
N.B.

à identifier le véhicule et, selon les pays, est
requis lors de son immatriculation.
FAU26442Numéro de série du moteur
Le numéro de série du moteur est poin-
çonné sur le carter moteur.
FAU26461Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
à l’endroit illustré. Inscrire les renseigne-
ments repris sur cette étiquette dans l’es-
pace prévu à cet effet. Ces renseignements
seront nécessaires lors de la commande de
pièces de rechange auprès d’un conces-
sionnaire Yamaha.
1. Numéro d’identification du véhicule
ZAUM0683
1
1. Numéro de série du moteur
1. Étiquette des codes du modèle
1
ZAUM1436
U2DMF3F0.book Page 1 Tuesday, May 24, 2016 9:32 AM

Renseignements complémentaires
9-2
9
FAUM3880
Connecteurs de diagnostic
Les connecteurs de diagnostic ABS et In-
jection de Carburant sont situés comme il-
lustré.
FAU74701
Enregistrement de données rela-
tives au véhicule
Le boîtier de commande électronique de ce
modèle enregistre certaines données rela-
tives au véhicule pour faciliter le diagnostic
des dysfonctionnements et également à
des fins de recherche et développement.
Ces données ne sont téléchargées que
lorsqu’un outil de diagnostic des pannes
Yamaha spécial est fixé au véhicule, par
exemple, lors de contrôles d’entretien ou
de procédures de réparation.
Bien que les capteurs et les données enre-
gistrées varient selon le modèle, les don-
nées principales sont les suivantes :
État du véhicule et données de perfor-
mances du moteur
Données relatives à l’injection de car-
burant et aux émissions
Yamaha ne divulguera pas ces données à
un tiers sauf dans les cas suivants :
Avec l’accord du propriétaire du véhi-
cule
Lorsque la loi l’y oblige
Pour utilisation par Yamaha dans le
cadre d’un litige
À des fins de recherche d’ordre géné-
ral réalisée par Yamaha lorsque les
données ne concernent pas un véhi-
cule individuel ni un propriétaire
1. Boîtier à fusibles
2. Connecteur de diagnostic d’injection de
carburant
3. Connecteur de diagnostic ABS
ZAUM1433
2
3
1
U2DMF3F0.book Page 2 Tuesday, May 24, 2016 9:32 AM

10-1
10
Index
A
Accélération et décélération ................... 5-3
Ampoule d’éclairage de plaque
d’immatriculation, remplacement ....... 6-34
Ampoules de veilleuses ........................ 6-32
Avertisseur, contacteur ......................... 3-13
B
Batterie ................................................. 6-28
Béquille latérale .................................... 3-23
Béquilles centrale et latérale, contrôle
et lubrification ..................................... 6-26
Bloc de compteurs multifonctions .......... 3-5
Bougie, contrôle ................................... 6-10
C
Câbles, contrôle et lubrification ............ 6-25
Caches, dépose et repose...................... 6-8
Caractéristiques...................................... 8-1
Carburant .............................................. 3-17
Carburant, économies ............................ 5-5
Carburant, témoin du niveau .................. 3-3
Clignotant arrière, remplacement
d’une ampoule.................................... 6-33
Clignotant avant.................................... 6-33
Clignotants, contacteur ........................ 3-13
Combinés ressort-amortisseur,
réglage................................................ 3-22
Compartiments de rangement .............. 3-20
Connecteurs de diagnostic..................... 9-2
Conseils relatifs à la sécurité routière ..... 1-5
Consignes de sécurité ............................ 1-1
Contacteur à clé/serrure antivol ............. 3-2
Contacteur d’appel de phare................ 3-13
Contacteur Info ..................................... 3-14
Contacteurs à la poignée...................... 3-13
Coupe-circuit d’allumage ..................... 3-23
D
Démarrage .............................................. 5-3
Démarrage du moteur............................. 5-2
Démarreur, contacteur .......................... 3-13
Dépannage, schémas de diagnostic .... 6-36
Direction, contrôle ................................ 6-27
E
Emplacement des éléments ................... 2-1
Enregistrement de données, véhicule .... 9-2
Entretien du système de contrôle des
gaz d’échappement.............................. 6-3
Entretiens et graissages périodiques ..... 6-4
Étiquette des codes du modèle .............. 9-1
F
Feu arrière/stop .................................... 6-32Feux de détresse, contacteur .............. 3-13
Filtre à air et éléments de filtre à air du
carter de la courroie trapézoïdale ...... 6-16
Fourche, contrôle ................................. 6-27
Freinage.................................................. 5-4
Frein arrière, levier ................................ 3-15
Frein avant, levier ................................. 3-14
Freins avant et arrière, contrôle de la
garde du levier ................................... 6-21
Frein, système ABS .............................. 3-15
Fusibles, remplacement ....................... 6-30
H
Huile de transmission finale ................. 6-14
Huile moteur ......................................... 6-11
I
Immobilisateur antivol ............................ 3-1
Inverseur feu de route/feu de
croisement ......................................... 3-13
J
Jeu des soupapes ................................ 6-18
L
Leviers de frein, lubrification ................ 6-26
Liquide de frein, changement............... 6-24
Liquide de frein, contrôle du niveau ..... 6-23
Liquide de refroidissement ................... 6-15
M
Moteur, numéro de série ........................ 9-1
N
Numéros d’identification ........................ 9-1
P
Panne du moteur, témoin ....................... 3-4
Pannes, diagnostic ............................... 6-35
Phare, remplacement d’une
ampoule ............................................. 6-31
Pièces de couleur mate .......................... 7-1
Plaquettes de frein, contrôle ................ 6-22
Pneus ................................................... 6-19
Poignée des gaz, contrôle de la
garde .................................................. 6-18
Poignée et câble des gaz, contrôle et
lubrification......................................... 6-25
Pots catalytiques .................................. 3-19
R
Remisage ............................................... 7-4
Réservoir de carburant, bouchon......... 3-16
Rodage du moteur ................................. 5-5
Roues ................................................... 6-21
Roulements de roue, contrôle .............. 6-28
S
Selle...................................................... 3-19
U2DMF3F0.book Page 1 Tuesday, May 24, 2016 9:32 AM

Index
10-2
10
Soin ........................................................ 7-1
Stationnement ........................................ 5-6
T
Témoin d’alerte du système ABS ........... 3-4
Témoin de feu de route .......................... 3-3
Témoin de l’immobilisateur antivol......... 3-4
Témoins des clignotants ........................ 3-3
Trousse de réparation ............................ 6-2
V
Véhicule, numéro d’identification ........... 9-1
Voyants et témoins d’alerte.................... 3-3
U2DMF3F0.book Page 2 Tuesday, May 24, 2016 9:32 AM
