Commandes et instruments
3-17
3
2. Refermer le couvercle, tourner la clé
dans le sens des aiguilles d’une mon-
tre pour le remettre en place, puis la
retirer.FAU13222
Carburant
S’assurer que le niveau d’essence est suf-
fisant.
AVERTISSEMENT
FWA10882
L’essence et les vapeurs d’essence sont
extrêmement inflammables. Pour limiter
les risques d’incendies et d’explosions,
et donc de blessures, lors des ravitaille-
ments, il convient de suivre ces instruc-
tions.
1. Avant de faire le plein, couper le mo-
teur et s’assurer que personne n’a en-
fourché le véhicule. Ne jamais effec-
tuer le plein à proximité d’étincelles,
de flammes ou d’autres sources de
chaleur, telles que les chauffe-eau et
séchoirs, et surtout, ne pas fumer.
2. Ne pas remplir le réservoir de carbu-
rant à l’excès. En effectuant le plein de
carburant, veiller à introduire l’embout
du tuyau de la pompe dans l’orifice de
remplissage du réservoir de carbu-
rant. Ne pas remplir au-delà du fond
du tube de remplissage. Comme le
carburant se dilate en se réchauffant,
du carburant risque de s’échapper du
réservoir sous l’effet de la chaleur du
moteur ou du soleil.
1. Tube de remplissage du réservoir de
carburant
2. Niveau de carburant maximum
ZAUM1015
1
2
U2DMF3F0.book Page 17 Tuesday, May 24, 2016 9:32 AM

Commandes et instruments
3-18
3
3. Essuyer immédiatement toute coulure
de carburant. ATTENTION : Essuyer
immédiatement toute coulure de
carburant à l’aide d’un chiffon pro-
pre, sec et doux. En effet, le carbu-
rant risque d’abîmer les surfaces
peintes ou les pièces en plastique.
[FCA10072]
4. Bien veiller à fermer correctement le
bouchon du réservoir de carburant.
AVERTISSEMENT
FWA15152
L’essence est délétère et peut provo-
quer blessures ou la mort. Manipuler
l’essence avec prudence. Ne jamais si-
phonner de l’essence avec la bouche. En
cas d’ingestion d’essence, d’inhalation
importante de vapeur d’essence ou
d’éclaboussure dans les yeux, consulter
immédiatement un médecin. En cas
d’éclaboussure d’essence sur la peau,
se laver immédiatement à l’eau et au sa-
von. En cas d’éclaboussure d’essence
sur les vêtements, changer immédiate-
ment de vêtements.
FAU54602
ATTENTION
FCA11401
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb endommagerait gravement cer-taines pièces du moteur, telles que les
soupapes, les segments, ainsi que le
système d’échappement.
Ce moteur Yamaha fonctionne à l’essence
super sans plomb d’un indice d’octane re-
cherche de 95 minimum. Si des cogne-
ments ou cliquetis surviennent, changer de
marque d’essence. L’essence sans plomb
prolonge la durée de service des bougies et
réduit les frais d’entretien.
Carburants essence-alcool
Il existe deux types de carburants essence-
alcool : l’un à l’éthanol et l’autre au métha-
nol. Le carburant à l’éthanol peut être utilisé
lorsque la concentration en éthanol ne dé-
passe pas 10 % (E10). Yamaha déconseille
l’utilisation de carburant au méthanol. En
effet, celui-ci risque d’endommager le sys-
tème d’alimentation en carburant ou de
modifier le comportement du véhicule.
Carburant recommandé:
Essence super sans plomb
(essence-alcool (E10) acceptable)
Capacité du réservoir de carburant :
13.2 L (3.48 US gal, 2.90 Imp.gal)
Quantité de la réserve à l’allumage
du témoin d’alerte du niveau de
carburant :
2.5 L (0.66 US gal, 0.55 Imp.gal)
U2DMF3F0.book Page 18 Tuesday, May 24, 2016 9:32 AM

Commandes et instruments
3-19
3
FAU13447
Pots catalytiques
Le système d’échappement de ce véhicule
est équipé de pots catalytiques.
AVERTISSEMENT
FWA10863
Le système d’échappement est brûlant
lorsque le moteur a tourné. Pour éviter
tout risque d’incendie et de brûlures :
Ne pas garer le véhicule à proximité
d’objets ou matériaux posant un
risque d’incendie, tel que de l’herbe
ou d’autres matières facilement in-
flammables.
Garer le véhicule de façon à limiter
les risques que des piétons ou des
enfants touchent le circuit d’échap-
pement brûlant.
S’assurer que le système d’échap-
pement est refroidi avant d’effec-
tuer tout travail sur le véhicule.
Ne pas faire tourner le moteur au
ralenti pour plus de quelques minu-
tes. Un ralenti prolongé pourrait
provoquer une accumulation de
chaleur.
ATTENTION
FCA10702
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb va endommager irrémédiable-
ment le pot catalytique.
FAU13933
Selle
Ouverture de la selle
1. Dresser le scooter sur sa béquille cen-
trale.
2. Introduire la clé dans le contacteur à
clé, puis la tourner dans le sens in-
verse des aiguilles d’une montre
jusqu’à la position “OPEN”.
N.B.
Ne pas enfoncer la clé en la tournant.
3.
Fermeture de la selle
1. Rabattre la selle, puis appuyer sur
celle-ci afin de la refermer correcte-
ment.
2. Retirer la clé de contact avant de lais-
ser le scooter sans surveillance.

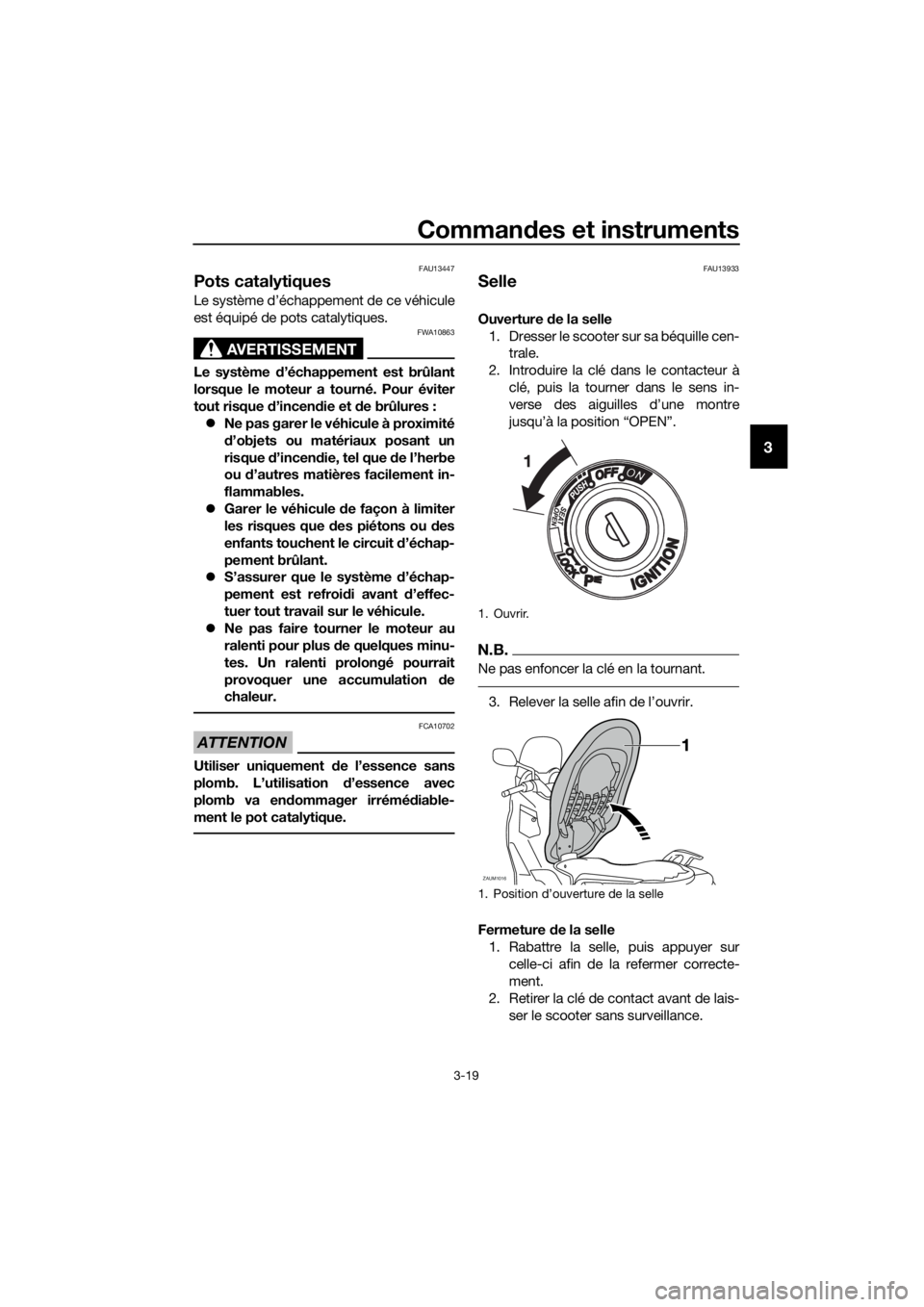

1. Ouvrir.
1. Position d’ouverture de la selle
ZAUM1016
U2DMF3F0.book Page 19 Tuesday, May 24, 2016 9:32 AM

Commandes et instruments
3-20
3
N.B.
S’assurer que la selle est bien remise en
place avant de démarrer.
FAUM3002
Compartiments de rangement
Compartiment de rangement avant A
Pour ouvrir le compartiment de rangement
lorsqu’il est verrouillé, introduire la clé dans
la serrure, la tourner dans le sens des
aiguilles d’une montre, puis tirer sur le le-
vier.
Pour ouvrir le compartiment de rangement
lorsqu’il est simplement refermé, il suffit de
tirer sur le levier.
Pour verrouiller le compartiment de range-
ment, remettre le couvercle à sa place, in-
troduire la clé dans la serrure, la tourner
dans le sens inverse des aiguilles d’une
montre, puis la retirer.
Compartiment de rangement avant B
Pour ouvrir le compartiment de rangement,
tirer sur le levier.

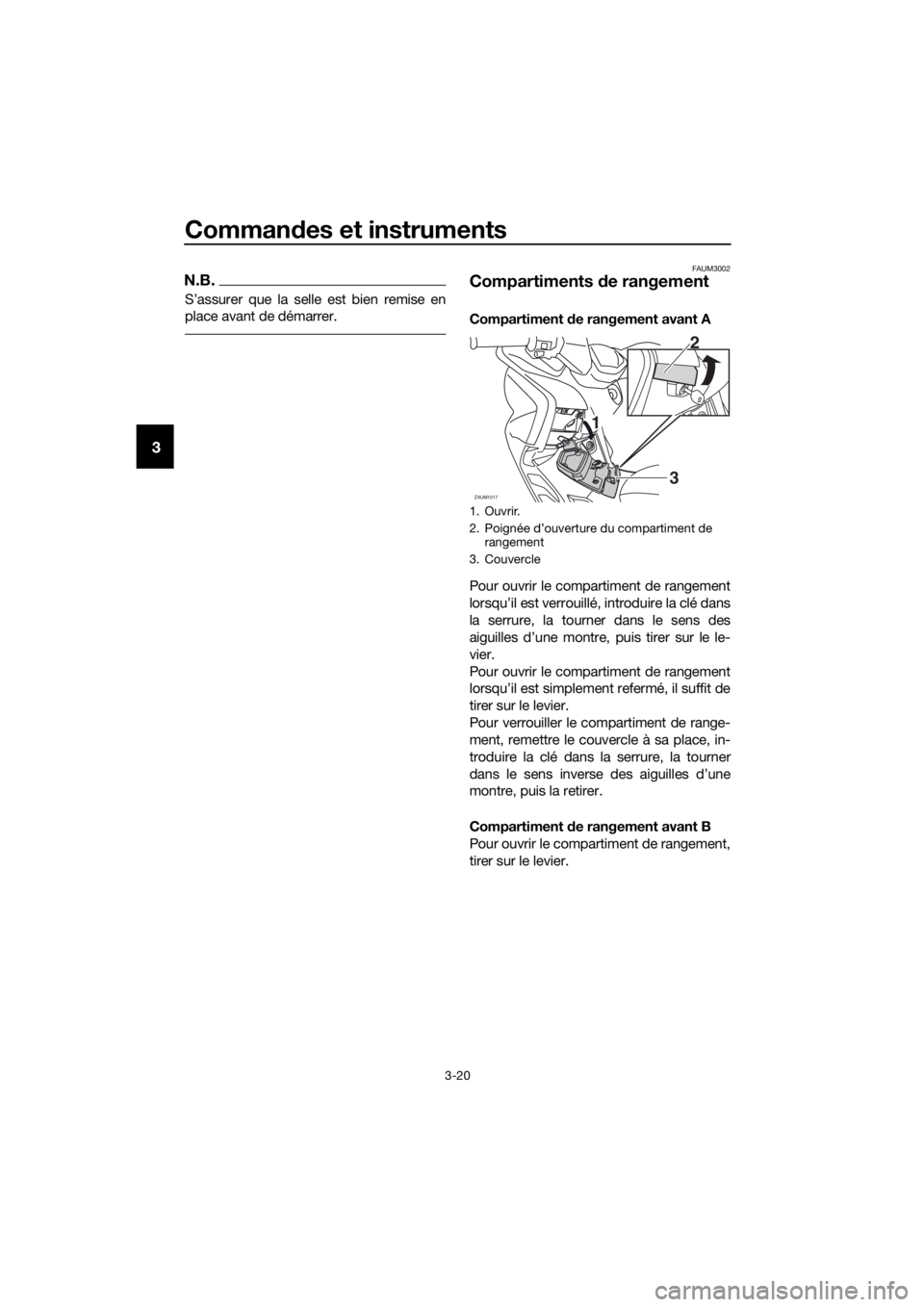

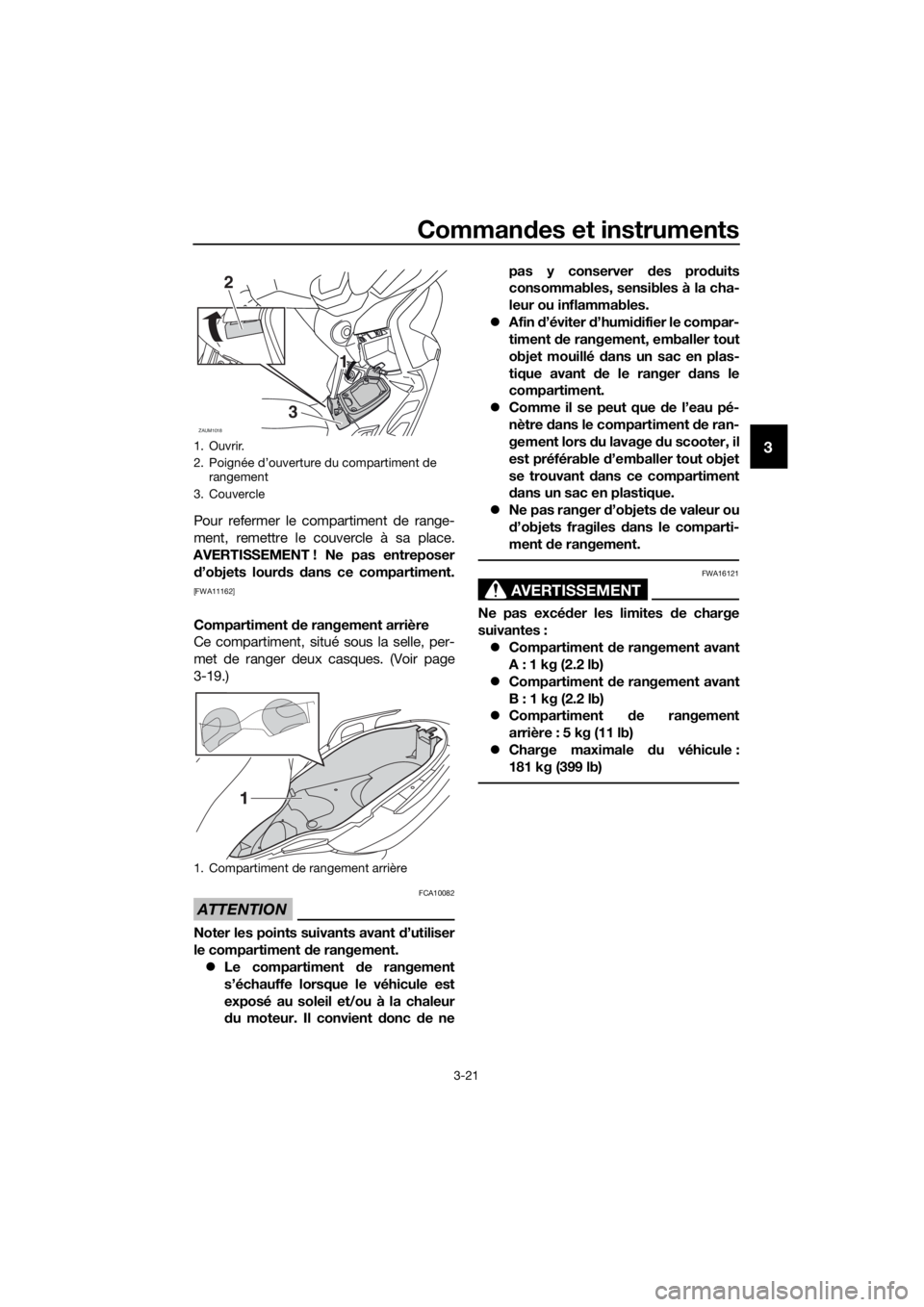

1. Ouvrir.
2. Poignée d’ouverture du compartiment de
rangement
3. Couvercle
ZAUM10173
1 12
U2DMF3F0.book Page 20 Tuesday, May 24, 2016 9:32 AM

Commandes et instruments
3-21
3
Pour refermer le compartiment de range-
ment, remettre le couvercle à sa place.
AVERTISSEMENT ! Ne pas entreposer
d’objets lourds dans ce compartiment.
[FWA11162]
Compartiment de rangement arrière
Ce compartiment, situé sous la selle, per-
met de ranger deux casques. (Voir page
3-19.)
ATTENTION
FCA10082
Noter les points suivants avant d’utiliser
le compartiment de rangement.
Le compartiment de rangement
s’échauffe lorsque le véhicule est
exposé au soleil et/ou à la chaleur
du moteur. Il convient donc de nepas y conserver des produits
consommables, sensibles à la cha-
leur ou inflammables.
Afin d’éviter d’humidifier le compar-
timent de rangement, emballer tout
objet mouillé dans un sac en plas-
tique avant de le ranger dans le
compartiment.
Comme il se peut que de l’eau pé-
nètre dans le compartiment de ran-
gement lors du lavage du scooter, il
est préférable d’emballer tout objet
se trouvant dans ce compartiment
dans un sac en plastique.
Ne pas ranger d’objets de valeur ou
d’objets fragiles dans le comparti-
ment de rangement.
AVERTISSEMENT
FWA16121
Ne pas excéder les limites de charge
suivantes :
Compartiment de rangement avant
A : 1 kg (2.2 lb)
Compartiment de rangement avant
B : 1 kg (2.2 lb)
Compartiment de rangement
arrière : 5 kg (11 lb)
Charge maximale du véhicule :
181 kg (399 lb)
1. Ouvrir.
2. Poignée d’ouverture du compartiment de
rangement
3. Couvercle
1. Compartiment de rangement arrière
ZAUM1018
2
31 1
U2DMF3F0.book Page 21 Tuesday, May 24, 2016 9:32 AM

Commandes et instruments
3-22
3
FAU14893
Réglage des combinés ressort-
amortisseur
AVERTISSEMENT
FWA10211
Toujours sélectionner le même réglage
pour les deux combinés ressort-amor-
tisseur. Un réglage mal équilibré risque
de réduire la maniabilité et la stabilité du
véhicule.
Chaque combiné ressort-amortisseur est
équipé d’une bague de réglage de la pré-
contrainte de ressort.
ATTENTION
FCA10102
Ne jamais dépasser les limites maximum
ou minimum afin d’éviter d’endommager
le mécanisme.
Régler la précontrainte de ressort en procé-
dant comme suit.
Pour augmenter la précontrainte de ressort
et donc durcir la suspension, tourner la
bague de réglage de chaque combiné res-
sort-amortisseur dans le sens (a). Pour ré-
duire la précontrainte de ressort et donc
adoucir la suspension, tourner la bague de
réglage de chaque combiné ressort-amor-
tisseur dans le sens (b).
Il faut veiller à bien aligner l’encoche
sélectionnée figurant sur la bague de
réglage et l’indicateur de position figu-
rant sur l’amortisseur.
Effectuer ce réglage à l’aide de l’outil
de réglage de la précontrainte de res-
sort inclus dans la trousse de répara-
tion.

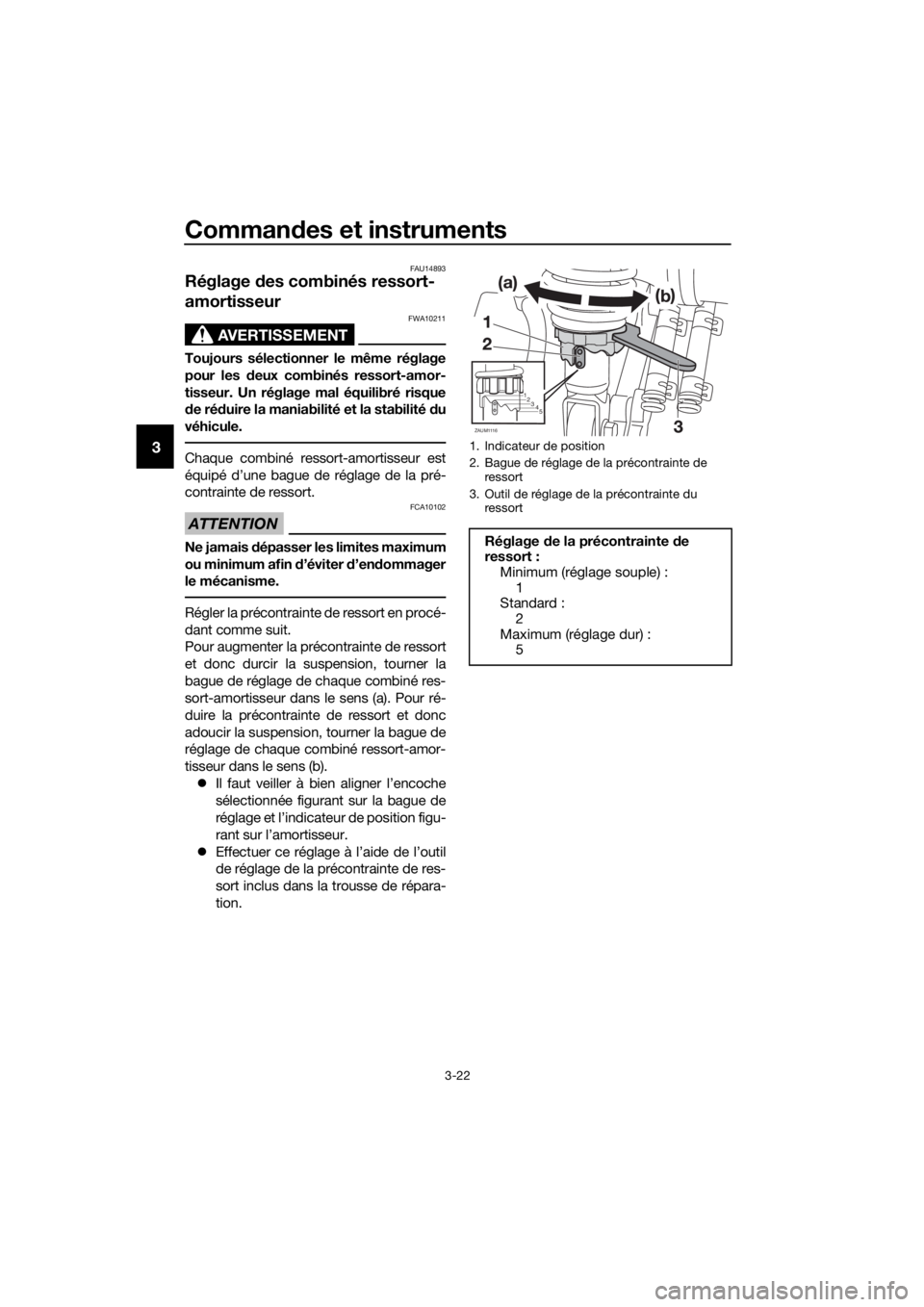

1. Indicateur de position
2. Bague de réglage de la précontrainte de
ressort
3. Outil de réglage de la précontrainte du
ressort
Réglage de la précontrainte de
ressort :
Minimum (réglage souple) :
1
Standard :
2
Maximum (réglage dur) :
5
1
2
3
4
5
ZAUM1116
U2DMF3F0.book Page 22 Tuesday, May 24, 2016 9:32 AM

Commandes et instruments
3-23
3
FAU15306
Béquille latérale
La béquille latérale est située sur le côté
gauche du cadre. Relever ou déployer la
béquille latérale avec le pied tout en main-
tenant le véhicule à la verticale.
N.B.
Le contacteur intégré à la béquille latérale



allumage, se reporter
à la section suivante.)
AVERTISSEMENT
FWA10242
Ne pas rouler la béquille latérale dé-
ployée ou ne se relevant pas correcte-
ment. Celle-ci pourrait toucher le sol et
distraire le pilote, qui pourrait perdre le
contrôle du véhicule. Le circuit du
coupe-circuit d’allumage de Yamaha
permet de rappeler au pilote qu’il doit re-
lever la béquille latérale avant de se met-
tre en route. Il convient donc de contrô-
ler régulièrement ce système et de le
faire réparer par un concessionnaire
Yamaha en cas de mauvais fonctionne-
ment.
FAUM3870
Coupe-circuit d’allumage
Le circuit du coupe-circuit d’allumage, qui
comprend les contacteurs de béquille laté-
rale et de feu stop, remplit les fonctions sui-
vantes.
Il empêche la mise en marche du mo-
teur lorsque la béquille latérale est re-
levée mais qu’aucun des freins n’est
actionné.
Il empêche la mise en marche du mo-
teur lorsqu’un frein est actionné mais
que la béquille latérale n’est pas rele-
vée.
Il coupe le moteur lorsque l’on déploie
la béquille latérale.
Contrôler régulièrement le fonctionnement
du circuit du coupe-circuit d’allumage en
effectuant le procédé suivant.
1. Contacteur de béquille latérale
ZAUM0648
1
U2DMF3F0.book Page 23 Tuesday, May 24, 2016 9:32 AM

Commandes et instruments
3-24
3

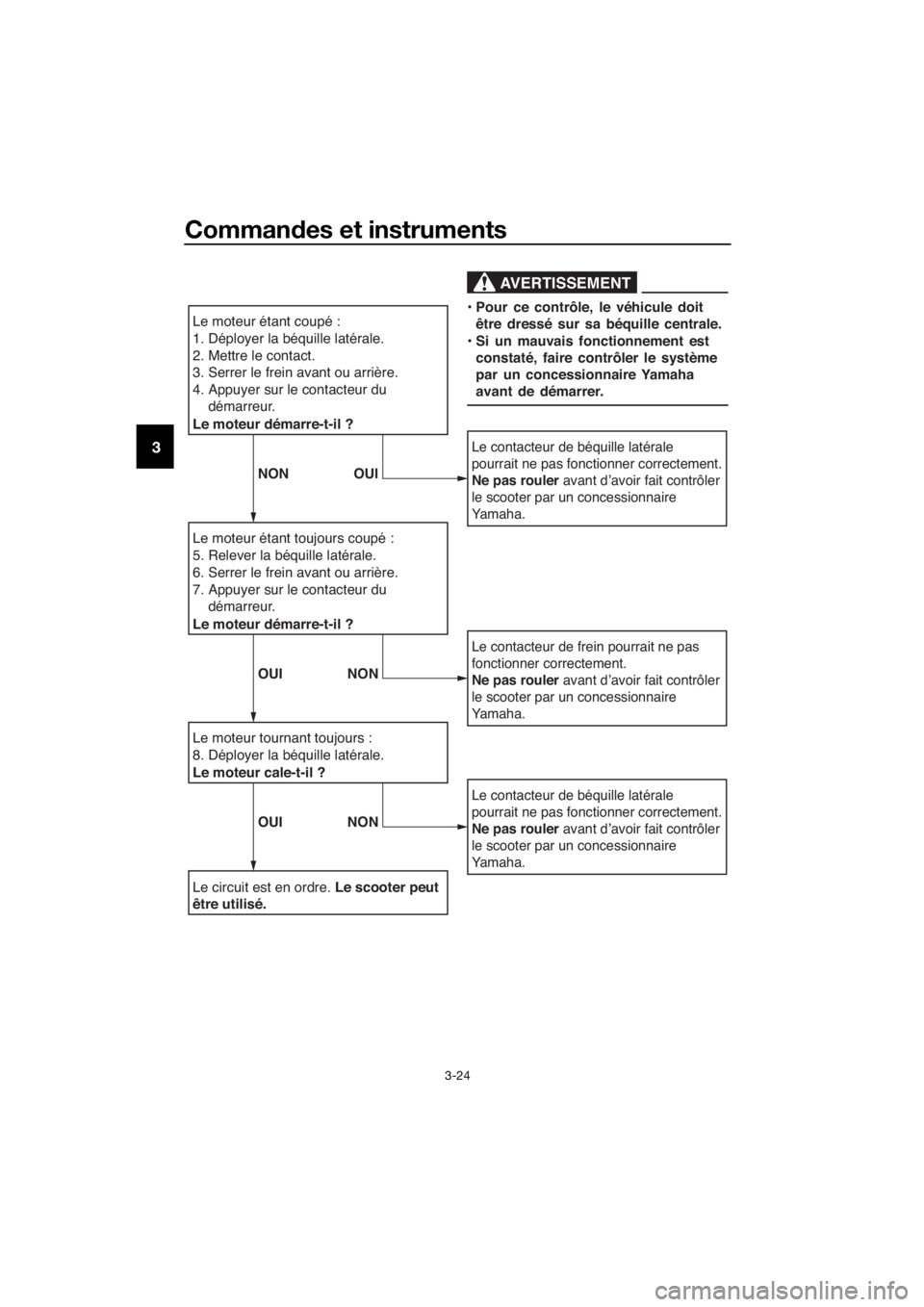

Le moteur étant coupé:
1. Déployer la béquille latérale.
2. Mettre le contact.
3. Serrer le frein avant ou arrière.
4. Appuyer sur le contacteur du
démarreur.
Le moteur démarre-t-il ?
Le moteur étant toujours coupé:
5. Relever la béquille latérale.
6. Serrer le frein avant ou arrière.
7. Appuyer sur le contacteur du
démarreur.
Le moteur démarre-t-il ?
Le moteur tournant toujours:
8. Déployer la béquille latérale.
Le moteur cale-t-il ?
Le circuit est en ordre. Le scooter peut
être utilisé.
Le contacteur de béquille latérale
pourrait ne pas fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler
le scooter par un concessionnaire
Yamaha.
Le contacteur de frein pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler
le scooter par un concessionnaire
Yamaha.
Le contacteur de béquille latérale
pourrait ne pas fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler
le scooter par un concessionnaire
Yamaha.
AVERTISSEMENT
• Pour ce contrôle, le véhicule doit
être dressé sur sa béquille centrale.
• Si un mauvais fonctionnement est
constaté, faire contrôler le système
par un concessionnaire Yamaha
avant de démarrer.
NON OUI
OUI NON
OUI NON
U2DMF3F0.book Page 24 Tuesday, May 24, 2016 9:32 AM

Pour la sécurité – contrôles avant utilisation
4-1
4
FAU63440
Toujours effectuer ces contrôles avant chaque départ afin de s’assurer que le véhicule peut
être conduit en toute sécurité. Toujours respecter les procédés et intervalles de contrôle et
d’entretien figurant dans ce Manuel du propriétaire.
AVERTISSEMENT
FWA11152
L’omission du contrôle ou de l’entretien correct du véhicule augmente les risques
d’accident ou d’endommagement. Ne pas conduire le véhicule en cas de détection
d’un problème. Si le problème ne peut être résolu en suivant les procédés repris dans
ce manuel, faire contrôler le véhicule par un concessionnaire Yamaha.
Contrôler les points suivants avant de mettre le moteur en marche :
ÉLÉMENTS CONTRÔLES PAGES
Carburant• Contrôler le niveau de carburant dans le réservoir.
• Refaire le plein de carburant si nécessaire.
• S’assurer de l’absence de fuite au niveau des durites
d’alimentation.3-17
Huile moteur• Contrôler le niveau d’huile du moteur.
• Si nécessaire, ajouter l’huile du type recommandé
jusqu’au niveau spécifié.
• S’assurer de l’absence de fuites d’huile.6-11
Huile de transmission
finale• S’assurer de l’absence de fuites d’huile. 6-14
Liquide de refroidisse-
ment• Contrôler le niveau du liquide de refroidissement dans le
vase d’expansion.
• Si nécessaire, ajouter du liquide de refroidissement du
type recommandé jusqu’au niveau spécifié.
• Contrôler le circuit de refroidissement et s’assurer de
l’absence de toute fuite.6-15
Frein avant• Contrôler le fonctionnement.
• Faire purger le circuit hydraulique par un concession-
naire Yamaha en cas de sensation de mollesse.
• Contrôler l’usure des plaquettes de frein.
• Remplacer si nécessaire.
• Contrôler le niveau du liquide dans le réservoir.
• Si nécessaire, ajouter du liquide de frein du type spéci-
fié jusqu’au niveau spécifié.
• Contrôler le circuit hydraulique et s’assurer de l’ab-
sence de toute fuite.6-21,
6-22,
6-23
Frein arrière• Contrôler le fonctionnement.
• Faire purger le circuit hydraulique par un concession-
naire Yamaha en cas de sensation de mollesse.
• Contrôler l’usure des plaquettes de frein.
• Remplacer si nécessaire.
• Contrôler le niveau du liquide dans le réservoir.
• Si nécessaire, ajouter du liquide de frein du type spéci-
fié jusqu’au niveau spécifié.
• Contrôler le circuit hydraulique et s’assurer de l’ab-
sence de toute fuite.6-21,
6-22,
6-23
U2DMF3F0.book Page 1 Tuesday, May 24, 2016 9:32 AM

Pour la sécurité – contrôles avant utilisation
4-2
4
Poignée des gaz• S’assurer du fonctionnement en douceur.
• Contrôler la garde de la poignée des gaz.
• Si nécessaire, faire régler la garde de la poignée des gaz
et lubrifier le câble et le boîtier de la poignée des gaz
par un concessionnaire Yamaha.6-18,
6-25
Roues et pneus• S’assurer de l’absence d’endommagement.
• Contrôler l’état des pneus et la profondeur des sculp-
tures.
• Contrôler la pression de gonflage.
• Corriger si nécessaire.6-19,
6-21
Leviers de frein• S’assurer du fonctionnement en douceur.
• Si nécessaire, lubrifier les points pivots.6-26
Béquille centrale, bé-
quille latérale• S’assurer du fonctionnement en douceur.
• Lubrifier les pivots si nécessaire.6-26
Attaches du cadre• S’assurer que tous les écrous et vis sont correctement
serrés.
• Serrer si nécessaire.—
Instruments, éclai-
rage, signalisation et
contacteurs• Contrôler le fonctionnement.
• Corriger si nécessaire.—
Contacteur de béquille
latérale • Contrôler le fonctionnement du coupe-circuit d’allu-
mage.
• En cas de mauvais fonctionnement, faire contrôler le
véhicule par un concessionnaire Yamaha.3-23 ÉLÉMENTS CONTRÔLES PAGES
U2DMF3F0.book Page 2 Tuesday, May 24, 2016 9:32 AM
