Säkerhetsinformation
1-4
1
• Vissa tillbehör kan förskjuta förarenfrån dennas normala körställning.
Denna felaktiga körställning be-
gränsar förarens rörelsefrihet och
kan minska styrförmågan. Därför
rekommenderar vi inte sådana till-
behör.
 Var försiktig när du monterar elektris-
ka tillbehör. Om elektriska tillbehör
överskrider kapaciteten i skoterns
elektriska system kan elfel uppstå, vil-
ket kan orsaka en farlig förlust av ljus
eller motorkraft.
Däck och fälgar från andra tillverkare
Däcken och fälgarna som levereras med
skotern är konstruerade att motsvara for-
donets prestandaegenskaper och ge den
bästa kombinationen av hantering, broms-
förmåga och komfort. Andra däck, fälgar,
storlekar och kombinationer kan vara
olämpliga. Mer information om däckspeci-
fikationer och byte av däck finns på sidan
8-17.
Transportera skotern
Observera följande innan du transporterar
skotern på ett annat fordon.  Ta bort alla lösa föremål från skotern. 
Rikta framhjulet rakt fram på släpvag-
nen eller på flaket och förankra fram-
hjulet i en balk så att det inte kan röra
sig.
 Säkra skotern med sling eller remmar
som är fastsatta på massiva delar på
skotern, t.ex. ramen eller den tredela-
de klämman på den övre framgaffeln
(inte på gummimonterade styren, blin-
kers eller delar som kan gå sönder).
Välj remmarnas placering noga så att
de inte skaver mot lackade ytor under
transporten.
 Fjädringen ska om möjligt komprime-
ras en aning av fästanordningarna så
att skotern inte studsar för mycket un-
der transporten.
MAU57600
Ytterligare information om säker
körning Ge tydlig blinkerssignal vid svängning.
 Det kan vara mycket svårt att bromsa
på vått väglag. Undvik att bromsa häf-
tigt, eftersom skotern då kan slira.
Bromsa försiktigt när du stannar på
vått väglag.
 Sakta ned när du närmar dig ett hörn
eller en sväng. Accelerera långsamt
efter en sväng.
 Var försiktig när du passerar parkera-
de bilar. En förare som inte ser dig kan
öppna dörren i din färdväg.
 Järnvägskorsningar, spårvagnsspår,
järnplattor vid vägarbeten och brunns-
lock kan bli extremt hala när de är vå-
ta. Sakta ned och kör över dem
försiktigt. Håll skotern upprätt, annars
kan den halka undan under dig.
 Bromsbeläggen eller bromsklossarna
kan bli våta när du tvättar skotern. När
du har tvättat skotern ska du kontrol-
lera bromsarna innan du kör.
 Bär alltid hjälm, handskar, långbyxor
(som smiter åt runt manschetter och
anklar så att de inte fladdrar), och en
jacka i en klar färg.
UB9YM0M0.book Page 4 Tuesday, January 5, 2021 2:17 PM

Säkerhetsinformation
1-5
1
Kör inte med för mycket bagage på
skotern. En överlastad skoter är insta-
bil. Se till att förankra eventuellt baga-
ge ordentligt på pakethållaren (om det
finns någon). Löst fastsatt bagage kan
påverka stabiliteten på skotern och få
dig att tappa kontrollen över den. (Se
sidan 1-2.)
UB9YM0M0.book Page 5 Tuesday, January 5, 2021 2:17 PM

Beskrivning
2-1
2
MAU10411
Sedd från vänster
4
1
5
6
9
8
7
10
2
3
1. Förvaringsfack A (se sidan 5-19)
2. Verktygssats (se sidan 8-2)
3. Handtag (se sidan 7-3)
4. Luftfilter (se sidan 8-14)
5. Justeringsring för stötdämparens fjäderförspänning (se sidan 5-24)
6. Påfyllningslock för slutväxelolja (se sidan 8-12)
7. Avtappningsplugg i slutväxeln (se sidan 8-12)
8. Mittstöd (se sidan 8-23) 9. Luftfilter i V-remshuset (se sidan 8-14)
10.Sidostöd (se sidan 5-25)
UB9YM0M0.book Page 1 Tuesday, January 5, 2021 2:17 PM

Beskrivning
2-2
2
MAU10421

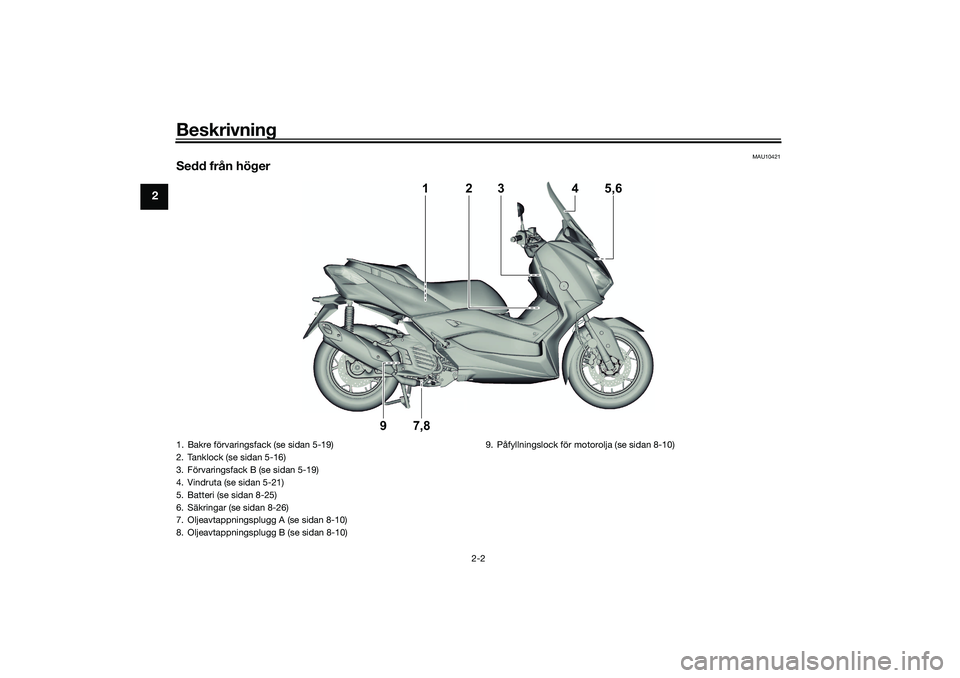

Sedd från höger
2
3
4
5,6
1
9
7,8
1. Bakre förvaringsfack (se sidan 5-19)
2. Tanklock (se sidan 5-16)
3. Förvaringsfack B (se sidan 5-19)
4. Vindruta (se sidan 5-21)
5. Batteri (se sidan 8-25)
6. Säkringar (se sidan 8-26)
7. Oljeavtappningsplugg A (se sidan 8-10)
8. Oljeavtappningsplugg B (se sidan 8-10)9. Påfyllningslock för motorolja (se sidan 8-10)UB9YM0M0.book Page 2 Tuesday, January 5, 2021 2:17 PM

Beskrivning
2-3
2
MAU10431
Reglage och instrument
10
11
121
2
3
9
8
7
5
6
4
1. Bromshandtag till bakbroms (se sidan 5-13)
2. Styrarmaturer, vänster (se sidan 5-11)
3. Bromsvätskebehållare, bak (se sidan 8-20)
4. Hastighetsmätare (se sidan 5-3)
5. Multi-funktionsdisplay (se sidan 5-4)
6. Varvräknare (se sidan 5-3)
7. Bromsvätskebehållare, fram (se sidan 8-20)
8. Styrarmaturer, höger (se sidan 5-11)9. Bromshandtag till frambroms (se sidan 5-13)
10.Gashandtag (se sidan 8-16)
11.Huvudströmbrytare (se sidan 3-8)
12.Strömuttag (se sidan 5-24)
UB9YM0M0.book Page 3 Tuesday, January 5, 2021 2:17 PM

Smart nyckelsystem
3-1
3
MAU76444

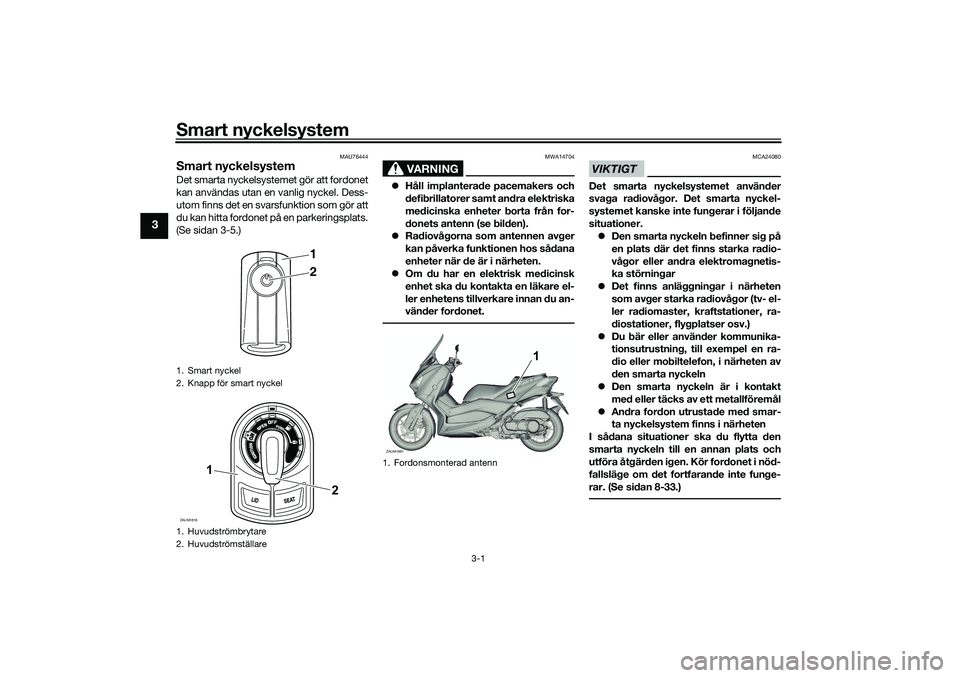

Smart nyckelsystemDet smarta nyckelsystemet gör att fordonet
kan användas utan en vanlig nyckel. Dess-
utom finns det en svarsfunktion som gör att
du kan hitta fordonet på en parkeringsplats.
(Se sidan 3-5.)
VARNING
MWA14704
Håll implanterade pacemakers och
defibrillatorer samt andra elektriska
medicinska enheter borta från for-
donets antenn (se bilden).
 Radiovågorna som antennen avger
kan påverka funktionen hos sådana
enheter när de är i närheten.
 Om du har en elektrisk medicinsk
enhet ska du kontakta en läkare el-
ler enhetens tillverkare innan du an-
vänder fordonet.
VIKTIGT
MCA24080
Det smarta nyckelsystemet använder
svaga radiovågor. Det smarta nyckel-
systemet kanske inte fungerar i följande
situationer.
 Den smarta nyckeln befinner sig på
en plats där det finns starka radio-
vågor eller andra elektromagnetis-
ka störningar
 Det finns anläggningar i närheten
som avger starka radiovågor (tv- el-
ler radiomaster, kraftstationer, ra-
diostationer, flygplatser osv.)
 Du bär eller använder kommunika-
tionsutrustning, till exempel en ra-
dio eller mobiltelefon, i närheten av
den smarta nyckeln
 Den smarta nyckeln är i kontakt
med eller täcks av ett metallföremål
 Andra fordon utrustade med smar-
ta nyckelsystem finns i närheten
I sådana situationer ska du flytta den
smarta nyckeln till en annan plats och
utföra åtgärden igen. Kör fordonet i nöd-
fallsläge om det fortfarande inte funge-
rar. (Se sidan 8-33.)
1. Smart nyckel
2. Knapp för smart nyckel
1. Huvudströmbrytare
2. Huvudströmställare
12
ZAUM1816
2
1
1. Fordonsmonterad antennZAUM1881AUM1881
1
UB9YM0M0.book Page 1 Tuesday, January 5, 2021 2:17 PM

Smart nyckelsystem
3-2
3

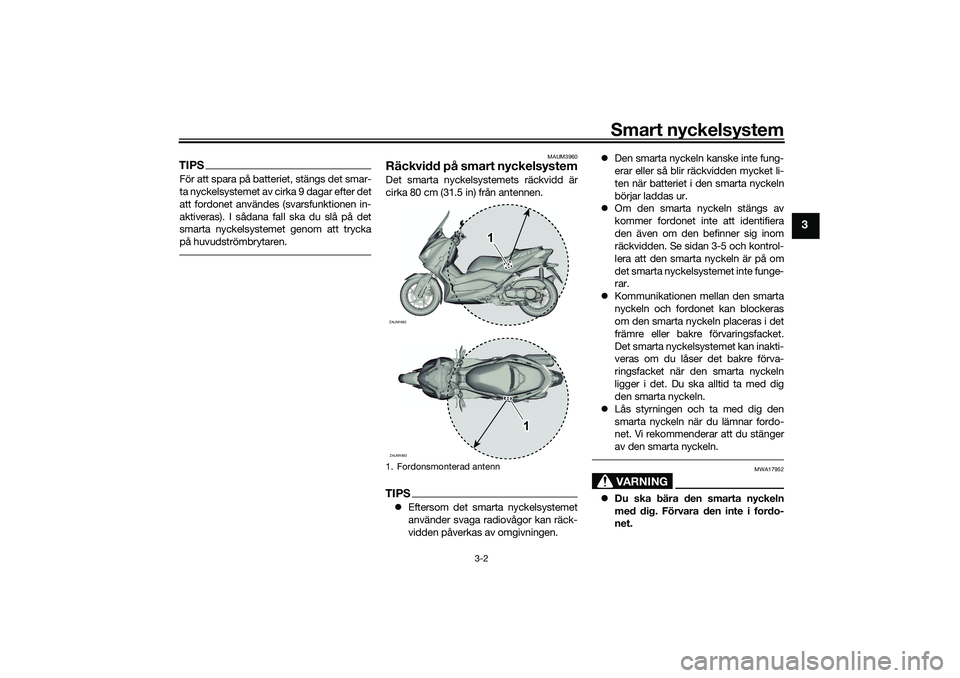

TIPSFör att spara på batteriet, stängs det smar-
ta nyckelsystemet av cirka 9 dagar efter det
att fordonet användes (svarsfunktionen in-
aktiveras). I sådana fall ska du slå på det
smarta nyckelsystemet genom att trycka
på huvudströmbrytaren.
MAUM3960
Räckvidd på smart nyckelsystemDet smarta nyckelsystemets räckvidd är
cirka 80 cm (31.5 in) från antennen.TIPSEftersom det smarta nyckelsystemet
använder svaga radiovågor kan räck-
vidden påverkas av omgivningen. 
Den smarta nyckeln kanske inte fung-
erar eller så blir räckvidden mycket li-
ten när batteriet i den smarta nyckeln
börjar laddas ur.
 Om den smarta nyckeln stängs av
kommer fordonet inte att identifiera
den även om den befinner sig inom
räckvidden. Se sidan 3-5 och kontrol-
lera att den smarta nyckeln är på om
det smarta nyckelsystemet inte funge-
rar.
 Kommunikationen mellan den smarta
nyckeln och fordonet kan blockeras
om den smarta nyckeln placeras i det
främre eller bakre förvaringsfacket.
Det smarta nyckelsystemet kan inakti-
veras om du låser det bakre förva-
ringsfacket när den smarta nyckeln
ligger i det. Du ska alltid ta med dig
den smarta nyckeln.
 Lås styrningen och ta med dig den
smarta nyckeln när du lämnar fordo-
net. Vi rekommenderar att du stänger
av den smarta nyckeln.
VARNING
MWA17952
Du ska bära den smarta nyckeln
med dig. Förvara den inte i fordo-
net.
1. Fordonsmonterad antennZAUM1882
1
ZAUM1883
1
UB9YM0M0.book Page 2 Tuesday, January 5, 2021 2:17 PM

Smart nyckelsystem
3-3
3
När den smarta nyckeln är inom
räckvidd ska du vara försiktig efter-
som andra som inte har den smarta
nyckeln kan starta motorn och köra
fordonet.

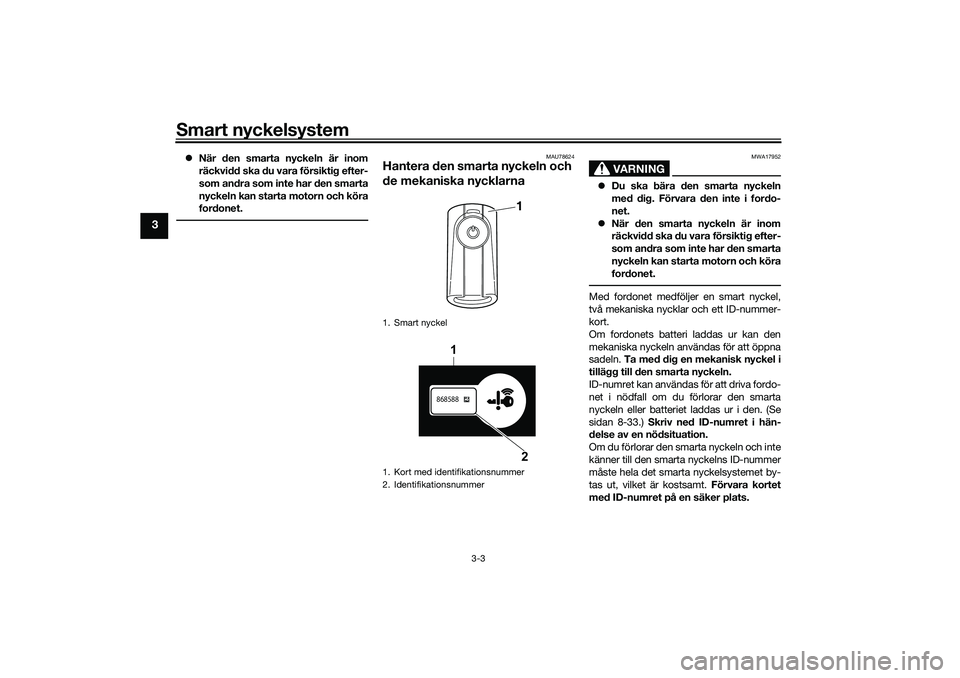

MAU78624
Hantera den smarta nyckeln och
de mekaniska nycklarna
VARNING
MWA17952
Du ska bära den smarta nyckeln
med dig. Förvara den inte i fordo-
net.
 När den smarta nyckeln är inom
räckvidd ska du vara försiktig efter-
som andra som inte har den smarta
nyckeln kan starta motorn och köra
fordonet.Med fordonet medföljer en smart nyckel,
två mekaniska nycklar och ett ID-nummer-
kort.
Om fordonets batteri laddas ur kan den
mekaniska nyckeln användas för att öppna
sadeln. Ta med dig en mekanisk nyckel i
tillägg till den smarta nyckeln.
ID-numret kan användas för att driva fordo-
net i nödfall om du förlorar den smarta
nyckeln eller batteriet laddas ur i den. (Se
sidan 8-33.) Skriv ned ID-numret i hän-
delse av en nödsituation.
Om du förlorar den smarta nyckeln och inte
känner till den smarta nyckelns ID-nummer
måste hela det smarta nyckelsystemet by-
tas ut, vilket är kostsamt. Förvara kortet
med ID-numret på en säker plats.
1. Smart nyckel
1. Kort med identifikationsnummer
2. Identifikationsnummer
1
868588
1
2
UB9YM0M0.book Page 3 Tuesday, January 5, 2021 2:17 PM

Smart nyckelsystem
3-4
3

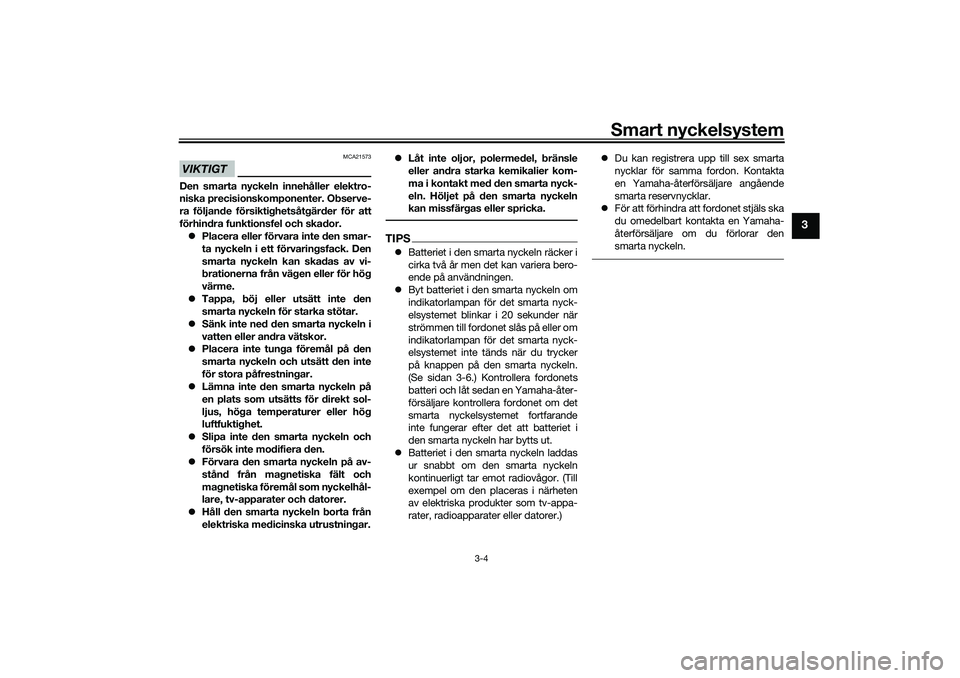

VIKTIGT
MCA21573
Den smarta nyckeln innehåller elektro-
niska precisionskomponenter. Observe-
ra följande försiktighetsåtgärder för att
förhindra funktionsfel och skador. Placera eller förvara inte den smar-
ta nyckeln i ett förvaringsfack. Den
smarta nyckeln kan skadas av vi-
brationerna från vägen eller för hög
värme.
 Tappa, böj eller utsätt inte den
smarta nyckeln för starka stötar.
 Sänk inte ned den smarta nyckeln i
vatten eller andra vätskor.
 Placera inte tunga föremål på den
smarta nyckeln och utsätt den inte
för stora påfrestningar.
 Lämna inte den smarta nyckeln på
en plats som utsätts för direkt sol-
ljus, höga temperaturer eller hög
luftfuktighet.
 Slipa inte den smarta nyckeln och
försök inte modifiera den.
 Förvara den smarta nyckeln på av-
stånd från magnetiska fält och
magnetiska föremål som nyckelhål-
lare, tv-apparater och datorer.
 Håll den smarta nyckeln borta från
elektriska medicinska utrustningar. 
Låt inte oljor, polermedel, bränsle
eller andra starka kemikalier kom-
ma i kontakt med den smarta nyck-
eln. Höljet på den smarta nyckeln
kan missfärgas eller spricka.
TIPSBatteriet i den smarta nyckeln räcker i
cirka två år men det kan variera bero-
ende på användningen.
 Byt batteriet i den smarta nyckeln om
indikatorlampan för det smarta nyck-
elsystemet blinkar i 20 sekunder när
strömmen till fordonet slås på eller om
indikatorlampan för det smarta nyck-
elsystemet inte tänds när du trycker
på knappen på den smarta nyckeln.
(Se sidan 3-6.) Kontrollera fordonets
batteri och låt sedan en Yamaha-åter-
försäljare kontrollera fordonet om det
smarta nyckelsystemet fortfarande
inte fungerar efter det att batteriet i
den smarta nyckeln har bytts ut.
 Batteriet i den smarta nyckeln laddas
ur snabbt om den smarta nyckeln
kontinuerligt tar emot radiovågor. (Till
exempel om den placeras i närheten
av elektriska produkter som tv-appa-
rater, radioapparat er eller datorer.) 
Du kan registrera upp till sex smarta
nycklar för samma fordon. Kontakta
en Yamaha-återförsäljare angående
smarta reservnycklar.
 För att förhindra att fordonet stjäls ska
du omedelbart kontakta en Yamaha-
återförsäljare om du förlorar den
smarta nyckeln.
UB9YM0M0.book Page 4 Tuesday, January 5, 2021 2:17 PM

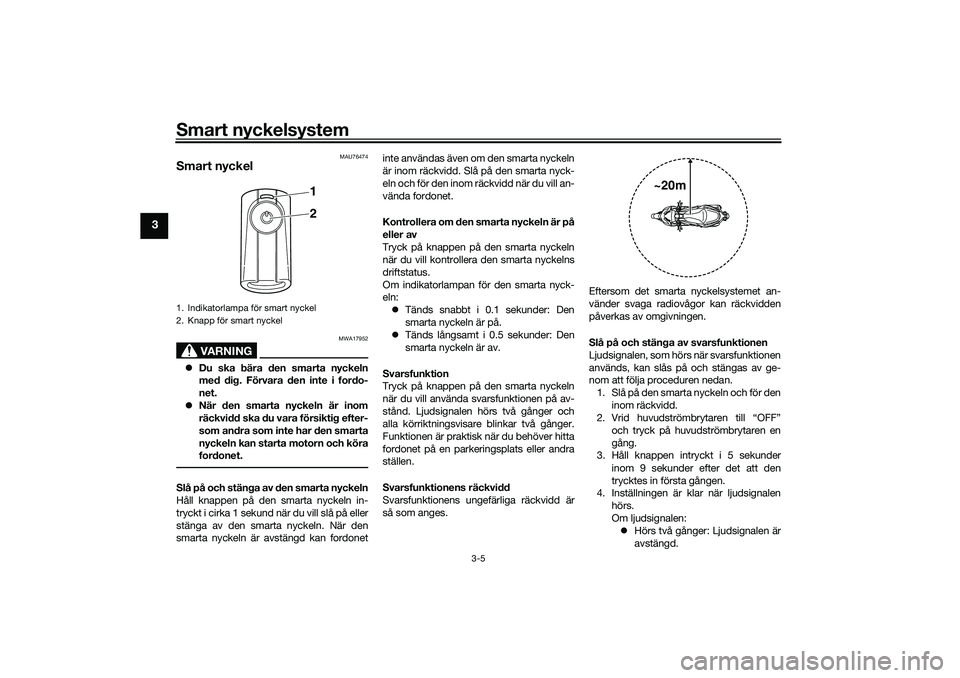

Smart nyckelsystem
3-5
3
MAU76474
Smart nyckel
VARNING
MWA17952
Du ska bära den smarta nyckeln
med dig. Förvara den inte i fordo-
net.
 När den smarta nyckeln är inom
räckvidd ska du vara försiktig efter-
som andra som inte har den smarta
nyckeln kan starta motorn och köra
fordonet.Slå på och stänga av den smarta nyckeln
Håll knappen på den smarta nyckeln in-
tryckt i cirka 1 sekund när du vill slå på eller
stänga av den smarta nyckeln. När den
smarta nyckeln är avstängd kan fordonet inte användas även om den smarta nyckeln
är inom räckvidd. Slå på den smarta nyck-
eln och för den inom räckvidd när du vill an-
vända fordonet.
Kontrollera om den smarta nyckeln är på
eller av
Tryck på knappen på den smarta nyckeln
när du vill kontrollera den smarta nyckelns
driftstatus.
Om indikatorlampan för den smarta nyck-
eln:
 Tänds snabbt i 0.1 sekunder: Den
smarta nyckeln är på.
 Tänds långsamt i 0.5 sekunder: Den
smarta nyckeln är av.
Svarsfunktion
Tryck på knappen på den smarta nyckeln
när du vill använda svarsfunktionen på av-
stånd. Ljudsignalen hörs två gånger och
alla körriktningsvisare blinkar två gånger.
Funktionen är praktisk när du behöver hitta
fordonet på en parkeringsplats eller andra
ställen.
Svarsfunktionens räckvidd
Svarsfunktionens ungefärliga räckvidd är
så som anges. Eftersom det smarta nyckelsystemet an-
vänder svaga radiovågor kan räckvidden
påverkas av omgivningen.
Slå på och stänga av svarsfunktionen
Ljudsignalen, som hörs när svarsfunktionen
används, kan slås på och stängas av ge-
nom att följa proceduren nedan.
1. Slå på den smarta nyckeln och för den inom räckvidd.
2. Vrid huvudströmbrytaren till “OFF”
och tryck på huvudströmbrytaren en
gång.
3. Håll knappen intryckt i 5 sekunder
inom 9 sekunder efter det att den
trycktes in första gången.
4. Inställningen är klar när ljudsignalen
hörs.
Om ljudsignalen: Hörs två gånger: Ljudsignalen är
avstängd.1. Indikatorlampa för smart nyckel
2. Knapp för smart nyckel
1
2
~20m
UB9YM0M0.book Page 5 Tuesday, January 5, 2021 2:17 PM
