YAMAHA XMAX 125 2020 Bruksanvisningar (in Swedish)

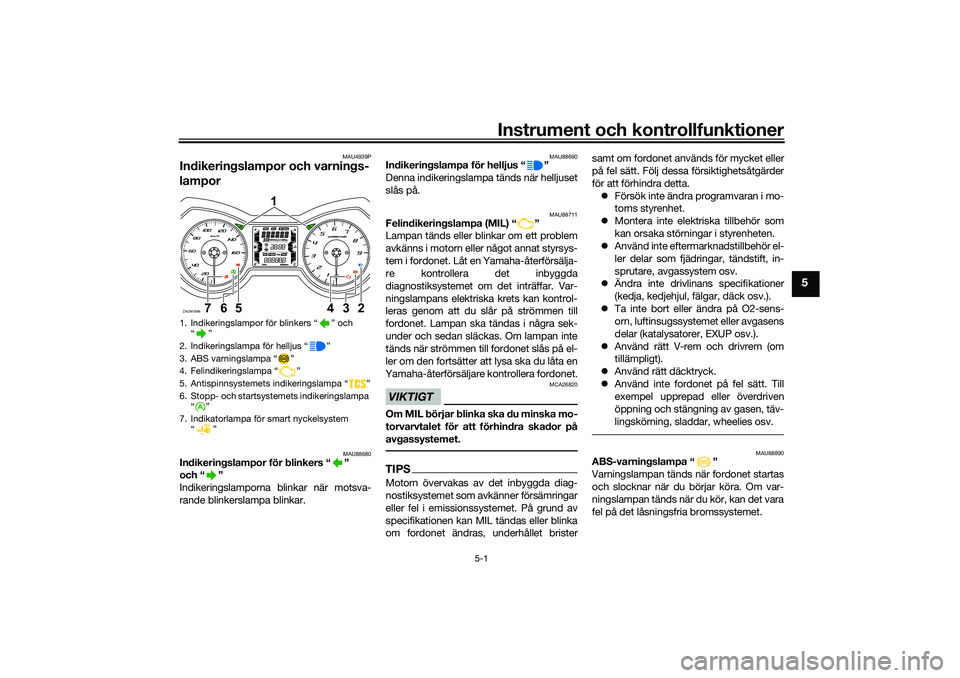

Instrument och kontrollfunktioner
5-1
5
MAU4939P
Indikeringslampor och varnings-
lampor
MAU88680
Indikeringslampor för blinkers “ ”
och “ ”
Indikeringslamporna blinkar när motsva-
rande blinkerslampa blinkar.
MAU88690
Indikeringslampa för helljus “ ”
Denna indikeringslampa tänds när helljuset
slås på.
MAU88711
Felindikeringslampa (MIL) “ ”
Lampan tänds eller blinkar om ett problem
avkänns i motorn eller något annat styrsys-
tem i fordonet. Låt en Yamaha-återförsälja-
re kontrollera det inbyggda
diagnostiksystemet om det inträffar. Var-
ningslampans elektriska krets kan kontrol-
leras genom att du slår på strömmen till
fordonet. Lampan ska tändas i några sek-
under och sedan släckas. Om lampan inte
tänds när strömmen till fordonet slås på el-
ler om den fortsätter att lysa ska du låta en
Yamaha-återförsäljare kontrollera fordonet.VIKTIGT
MCA26820
Om MIL börjar blinka ska du minska mo-
torvarvtalet för att förhindra skador på
avgassystemet.TIPSMotorn övervakas av det inbyggda diag-
nostiksystemet som avkänner försämringar
eller fel i emissionssystemet. På grund av
specifikationen kan MIL tändas eller blinka
om fordonet ändras, underhållet brister samt om fordonet används för mycket eller
på fel sätt. Följ dessa försiktighetsåtgärder
för att förhindra detta.
 Försök inte ändra programvaran i mo-
torns styrenhet.
 Montera inte elektriska tillbehör som
kan orsaka störningar i styrenheten.
 Använd inte eftermarknadstillbehör el-
ler delar som fjädringar, tändstift, in-
sprutare, avgassystem osv.
 Ändra inte drivlinans specifikationer
(kedja, kedjehjul, fälgar, däck osv.).
 Ta inte bort eller ändra på O2-sens-
orn, luftinsugssystemet eller avgasens
delar (katalysatorer, EXUP osv.).
 Använd rätt V-rem och drivrem (om
tillämpligt).
 Använd rätt däcktryck.
 Använd inte fordonet på fel sätt. Till
exempel upprepad eller överdriven
öppning och stängning av gasen, täv-
lingskörning, sladdar, wheelies osv.
MAU88890
ABS-varningslampa “ ”
Varningslampan tänds när fordonet startas
och slocknar när du börjar köra. Om var-
ningslampan tänds när du kör, kan det vara
fel på det låsningsfria bromssystemet.
1. Indikeringslampor för blinkers “ ” och
“”
2. Indikeringslampa för helljus “ ”
3. ABS varningslampa “ ”
4. Felindikeringslampa “ ”
5. Antispinnsystemets indikeringslampa “ ”
6. Stopp- och startsystemets indikeringslampa “”
7. Indikatorlampa för smart nyckelsystem “”ZAUM1896
1
234
567
UB9YM0M0.book Page 1 Tuesday, January 5, 2021 2:17 PM

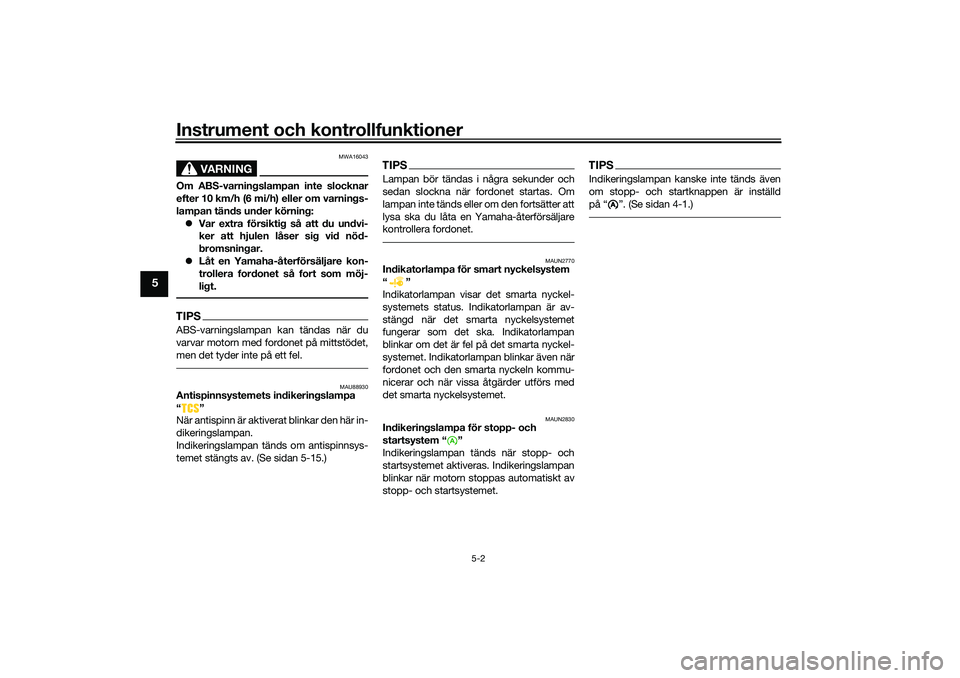

Instrument och kontrollfunktioner
5-2
5
VARNING
MWA16043
Om ABS-varningslampan inte slocknar
efter 10 km/h (6 mi/h) eller om varnings-
lampan tänds under körning:  Var extra försiktig så att du undvi-
ker att hjulen låser sig vid nöd-
bromsningar.
 Låt en Yamaha-återförsäljare kon-
trollera fordonet så fort som möj-
ligt.TIPSABS-varningslampan kan tändas när du
varvar motorn med fordonet på mittstödet,
men det tyder inte på ett fel.
MAU88930
Antispinnsystemets indikeringslampa
“”
När antispinn är aktiverat blinkar den här in-
dikeringslampan.
Indikeringslampan tänds om antispinnsys-
temet stängts av. (Se sidan 5-15.)
TIPSLampan bör tändas i några sekunder och
sedan slockna när fordonet startas. Om
lampan inte tänds elle r om den fortsätter att
lysa ska du låta en Yamaha-återförsäljare
kontrollera fordonet.
MAUN2770
Indikatorlampa för smart nyckelsystem
“”
Indikatorlampan visar det smarta nyckel-
systemets status. Indikatorlampan är av-
stängd när det smarta nyckelsystemet
fungerar som det ska. Indikatorlampan
blinkar om det är fel på det smarta nyckel-
systemet. Indikatorlampan blinkar även när
fordonet och den smarta nyckeln kommu-
nicerar och när vissa åtgärder utförs med
det smarta nyckelsystemet.
MAUN2830
Indikeringslampa för stopp- och
startsystem “ ”
Indikeringslampan tänds när stopp- och
startsystemet aktiveras. Indikeringslampan
blinkar när motorn stoppas automatiskt av
stopp- och startsystemet.
TIPSIndikeringslampan kanske inte tänds även
om stopp- och startknappen är inställd
på “ ”. (Se sidan 4-1.)
A
UB9YM0M0.book Page 2 Tuesday, January 5, 2021 2:17 PM

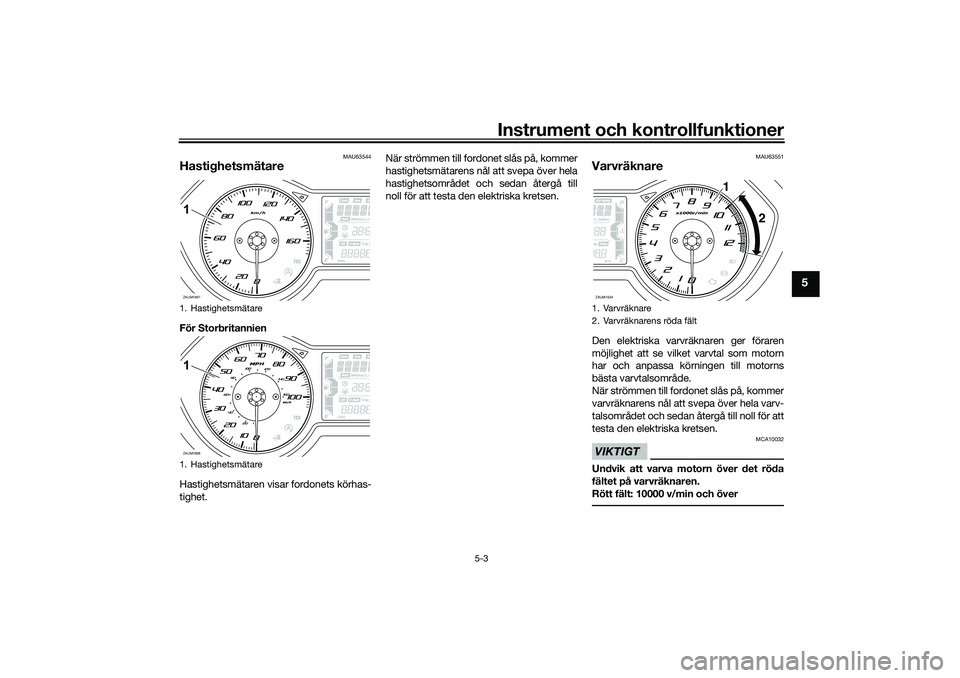

Instrument och kontrollfunktioner
5-3
5
MAU63544
HastighetsmätareFör Storbritannien
Hastighetsmätaren visar fordonets körhas-
tighet.När strömmen till fordonet slås på, kommer
hastighetsmätarens nål att svepa över hela
hastighetsområdet och sedan återgå till
noll för att testa den elektriska kretsen.
MAU63551
VarvräknareDen elektriska varvräknaren ger föraren
möjlighet att se vilket varvtal som motorn
har och anpassa körningen till motorns
bästa varvtalsområde.
När strömmen till fordonet slås på, kommer
varvräknarens nål att svepa över hela varv-
talsområdet och sedan återgå till noll för att
testa den elektriska kretsen.VIKTIGT
MCA10032
Undvik att varva motorn över det röda
fältet på varvräknaren.
Rött fält: 10000 v/min och över
1. Hastighetsmätare
1. HastighetsmätareZAUM18971ZAUM18981
1. Varvräknare
2. Varvräknarens röda fältZAUM1534
1
2
UB9YM0M0.book Page 3 Tuesday, January 5, 2021 2:17 PM

Instrument och kontrollfunktioner
5-4
5
MAU78486
Multifunktionsdisplay
VARNING
MWA12423
Stanna fordonet innan du ändrar några
inställningar på multi-funktionsmätaren.
Du kan distraheras om du ändrar inställ-
ningar när du kör vilket ökar risken för
en olycka.“TRIP/INFO”-knappen är placerad på sty-
rets högra sida. Med denna knapp kan du
styra och ändra inställningarna för multi-
funktionsmätaren. Flytta “TRIP/INFO”-
knappen i riktning (a) när du vill använda “TRIP”-knappen. Flytta “TRIP/INFO”-knap-
pen i riktning (b) när du vill använda “INFO”-
knappen.
Multi-funktionsdisplayen är utrustad med
följande:
 klocka
 bränslemätare
 mätare för kylvätsketemperatur
 trippmätare
 informationsdisplay
TIPSFör Storbritannien: För att ändra mellan ki-
lometer och miles, vrid huvudströmbryta-
ren till “ON” medan du trycker på “INFO”-
knappen och fortsätt sedan att hålla “IN-
FO”-knappen intryckt i åtta sekunder.
Klocka
Klockan har 24-timmarsformat.
För att ställa in klockan1. Vrid huvudströmbrytaren till “OFF”.
2. Håll “TRIP”-knappen intryckt.
3. Vrid huvudströmbrytaren till “ON”
medan du trycker på “TRIP”-knappen
och fortsätt sedan att hålla “TRIP”-
knappen intryckt i åtta sekunder. Siff-
rorna för timmar börjar att blinka.
4. Ställ in timmarna med “TRIP”-knap- pen.
5. Håll “TRIP”-knappen intryckt i tre sek- under och släpp den. Siffrorna för mi-
nuter börjar blinka.
6. Ställ in minuterna med “TRIP”-knap- pen.
1. Bränslemätare
2. Informationsdisplay
3. Mätare för kylvätsketemperatur
4. Klocka
5. Trippmätardisplay
6. Indikator för hal vägbana “ ”ZAUM1481
234
165
1. Knapp “TRIP/INFO”ZAUM1899
(b)
(a)
1
1. KlockaZAUM1482
1
UB9YM0M0.book Page 4 Tuesday, January 5, 2021 2:17 PM

Instrument och kontrollfunktioner
5-5
5
7. Håll “TRIP”-knappen intryckt i tre sek-under och släpp den sedan för att
starta klockan.
Bränslemätare
Bränslemätaren visar hur mycket bränsle
det finns i bränsletanken. Segmenten på
bränslemätaren rör sig från “F” (full) mot “E”
(tom) när bränslenivån sjunker. När det sis-
ta segmentet på bränslemätaren börjar
blinka, bör du tanka snarast möjligt.TIPS Om ett fel avkänns i bränslemätaren
kommer alla segment att blinka konti-
nuerligt. Om detta inträffar, låt en
Yamaha-återförsäljare kontrollera mo-
torcykeln. 
När cirka 2.3 L (0.61 US gal,
0.51 Imp.gal) bränsle finns kvar i
bränsletanken börjar det sista seg-
mentet i bränslemätaren att blinka.
Visningen ändras automatiskt till tripp-
mätaren för bränslereserv “F Trip” och
börjar mäta körsträckan från den
punkten.
Mätare för kylvätsketemperatur
Temperaturmätaren för kylvätskan visar
kylvätskans temperatur.
Om det översta segmentet blinkar, stanna
fordonet, stoppa motorn och låt motorn
svalna. (Se sidan 8-32.)
VIKTIGT
MCA10022
Fortsätt inte att köra motorn om den är
överhettad.TIPSOm ett fel avkänns i kylvätsketempe-
raturmätaren kommer alla segment att
blinka kontinuerligt. Om detta inträffar
ska du låta en Yamaha-återförsäljare
kontrollera fordonet så snart som möj-
ligt.
 Kylvätskans temperatur kommer att
variera beroende på väderlek och mo-
torbelastning.Trippmätardisplay
Trippmätaren är utrustad med följande:
1. BränslemätareZAUM14831
1. Mätare för kylvätsketemperaturZAUM1484
1
1. TrippmätardisplayZAUM1485
1
UB9YM0M0.book Page 5 Tuesday, January 5, 2021 2:17 PM

Instrument och kontrollfunktioner
5-6
5
vägmätare
 trippmätare
 tidstrippmätare
 trippmätare för bränslereserv
 trippmätare för oljebyte
 trippmätare för byte av V-rem
Tryck på “TRIP” när du vill ändra visningen
mellan vägmätaren “Odo”, trippmätaren
“Trip”, tidstrippmätaren “Trip Time”, tripp-
mätaren för oljebyte “Oil Trip” och trippmä-
taren för V-remsbyte “V -Belt Trip” i följande
ordning:
Odo  Trip  Trip Time  Oil Trip  V-
Belt Trip  OdoTIPSNär cirka 2.3 L (0.61 US gal, 0.51 Imp.gal)
bränsle finns kvar i bränsletanken börjar det
sista segmentet i bränslemätaren att blinka.
Visningen ändras automatiskt till trippmäta-
ren för bränslereserv “F Trip” och börjar
mäta körsträckan från den punkten.Vägmätare “Odo” och trippmätare
“Trip”
Vägmätaren visar hur långt fordonet har
gått.
Trippmätaren visar hur långt fordonet har
gått efter senaste nollställning. Om du vill nollställa trippmätaren ska du
välja den genom att trycka på “TRIP”-knap-
pen och sedan hålla “TRIP”-knappen in-
tryckt i tre sekunder.
TIPS
Vägmätaren låser vid 999999.
 Trippmätaren nollställs och börjar om
från början när den når 9999.9.Tidstrippmätare “Time”
Tidstrippmätaren visar tiden som har förflu-
tit medan huvudströmbrytaren varit i läget
“ON” efter senaste nollställning.
Den maximala tiden som kan visas är
99:59.
TIPSOm du vill nollställa tidstrippmätaren ska du
välja den genom att trycka på “TRIP”-knap-
pen och sedan hålla “TRIP”-knappen in-
tryckt i tre sekunder.Trippmätare för bränslereserv “F Trip”
När cirka 2.3 L (0.61 US gal, 0.51 Imp.gal)
bränsle finns kvar i bränsletanken börjar det
sista segmentet i bränslemätaren att blinka.
Visningen ändras automatiskt till trippmäta-
ren för bränslereserv “F Trip” och börjar
mäta körsträckan från den punkten. I såda-
na fall ska du trycka på “TRIP” när du vill
ändra displayen i följande ordning:
F Trip  Oil Trip  V-Belt Trip  Odo 
Trip  Trip Time  F Trip
1. TidstrippmätareZAUM1486
1
1. Trippmätare för bränslereservZAUM1487
1
UB9YM0M0.book Page 6 Tuesday, January 5, 2021 2:17 PM

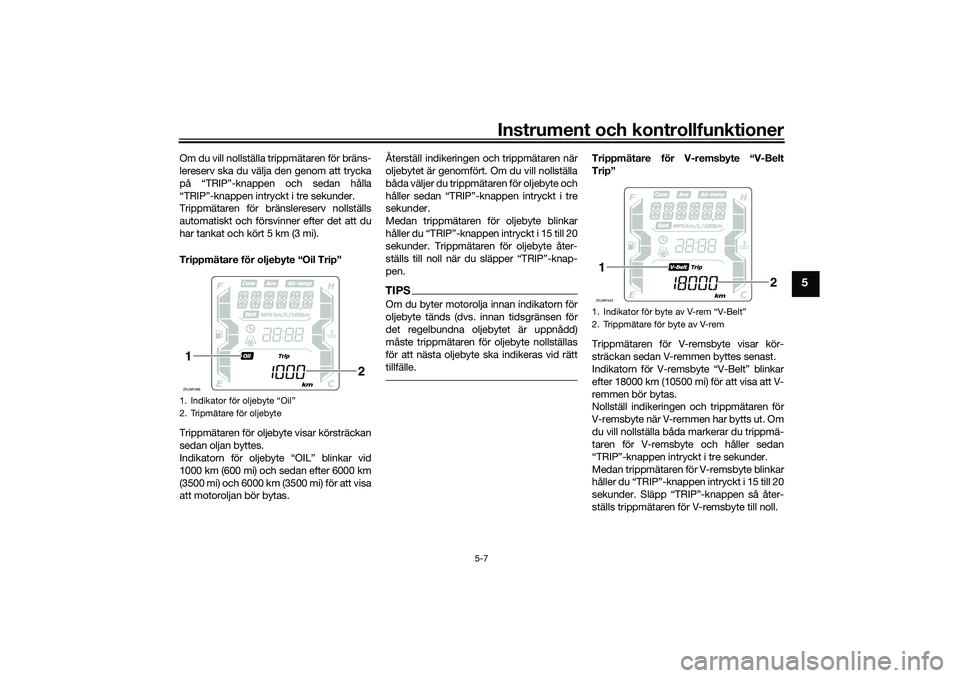

Instrument och kontrollfunktioner
5-7
5
Om du vill nollställa trippmätaren för bräns-
lereserv ska du välja den genom att trycka
på “TRIP”-knappen och sedan hålla
“TRIP”-knappen intryckt i tre sekunder.
Trippmätaren för bränslereserv nollställs
automatiskt och försvinner efter det att du
har tankat och kört 5 km (3 mi).
Trippmätare för oljebyte “Oil Trip”
Trippmätaren för oljebyte visar körsträckan
sedan oljan byttes.
Indikatorn för oljebyte “OIL” blinkar vid
1000 km (600 mi) och sedan efter 6000 km
(3500 mi) och 6000 km (3500 mi) för att visa
att motoroljan bör bytas.Återställ indikeringen och trippmätaren när
oljebytet är genomfört. Om du vill nollställa
båda väljer du trippmätaren för oljebyte och
håller sedan “TRIP”-knappen intryckt i tre
sekunder.
Medan trippmätaren för oljebyte blinkar
håller du “TRIP”-knappen intryckt i 15 till 20
sekunder. Trippmätaren för oljebyte åter-
ställs till noll när du släpper “TRIP”-knap-
pen.
TIPSOm du byter motorolja innan indikatorn för
oljebyte tänds (dvs. innan tidsgränsen för
det regelbundna oljebytet är uppnådd)
måste trippmätaren för oljebyte nollställas
för att nästa oljebyte ska indikeras vid rätt
tillfälle.
Trippmätare för V-remsbyte “V-Belt
Trip”
Trippmätaren för V-remsbyte visar kör-
sträckan sedan V-remmen byttes senast.
Indikatorn för V-remsbyte “V-Belt” blinkar
efter 18000 km (10500 mi) för att visa att V-
remmen bör bytas.
Nollställ indikeringen och trippmätaren för
V-remsbyte när V-re
mmen har bytts ut. Om
du vill nollställa båda markerar du trippmä-
taren för V-remsbyte och håller sedan
“TRIP”-knappen intryckt i tre sekunder.
Medan trippmätaren för V-remsbyte blinkar
håller du “TRIP”-knappen intryckt i 15 till 20
sekunder. Släpp “TRIP”-knappen så åter-
ställs trippmätaren för V-remsbyte till noll.
1. Indikator för oljebyte “Oil”
2. Tripmätare för oljebyteZAUM14881
2
1. Indikator för byte av V-rem “V-Belt”
2. Trippmätare för byte av V-remZAUM15431
2
UB9YM0M0.book Page 7 Tuesday, January 5, 2021 2:17 PM

Instrument och kontrollfunktioner
5-8
5
TIPSOm du byter V-remmen innan indikatorn för
V-remsbyte tänds (dvs. innan tidsgränsen
för det regelbundna V-remsbytet är upp-
nådd) måste trippmätaren för V-remsbyte
nollställas för att nästa V-remsbyte ska
anges vid rätt tidpunkt.Informationsdisplay
Informationsdisplayen är utrustad med föl-
jande:
 lufttemperaturdisplay
 visning av batterispänning
 display för antispinnsystem
 visning av genomsnittlig bränsleför-
brukning
 visning av momentan bränsleförbruk-
ning 
visning av medelhastighet
 funktion för varningsmeddelande
Navigera på informationsdisplayen
Tryck på “INFO”-knappen för att ändra
mellan visning av lufttemperatur “Air-
temp”, visning av batterispänning “Batte-
ry”, visning av antispinnsystemets läge
“TCS ON” eller “TCSOFF”, visning av ge-
nomsnittlig bränsleförbrukning “Consump-
tion/Average_ _._ km/L” eller
“Consumption/Average_ _._ L/100 km”,
visning av momentan bränsleförbrukning
“Consumption_ _._ km/L” eller
“Consumption_ _._ L/100 km” och visning
av medelhastighet “Average” i följande ord-
ning:
Air-temp  Battery  TCS ON eller
TCSOFF  Consumption/Average_ _._
km/L  Consumption/Average_ _._ L/100
km  Consumption_ _._ km/L 
Consumption_ _._ L/100 km  Average 
Air-temp
För Storbritannien:
Tryck på “TRIP”-knappen för att ändra mel-
lan visning av lufttemperatur “Air-temp”,
visning av batterispänning “Battery”, vis-
ning av antispinnsystemets läge “TCS ON”
eller “TCSOFF”, visning av genomsnittlig bränsleförbrukning “Consump-
tion/Average_ _._ km/L”, “Consump-
tion/Average_ _._ L/100 km” eller
“Consumption/Average_ _ _._MPG”, vis-
ning av momentan bränsleförbrukning
“Consumption_ _._ km/L”, “Consumption_
_._ L/100 km” eller “Consumption_ _
_._MPG” och visning av medelhastighet
“Average” i följande ordning:
Air-temp
 Battery  TCS ON eller
TCSOFF  Consumption/Average_ _._
km/L  Consumption/Average_ _._ L/100
km  Consumption/Average_ _ _._ MPG
 Consumption_ _._ km/L 
Consumption_ _._ L/100 km 
Consumption_ _ _._ MPG  Average 
Air-temp
TIPS “Consumption/Average_ _ _._MPG”
och “Consumption_ _ _._MPG” visas
inte när kilometer valts som måtten-
het.
 “Consumption/Average_ _._ km/L”,
“Consumption/Average_ _._ L/100
km”, “Consumption_ _._ km/L” och
“Consumption_ _._ L/100 km” visas
inte när miles valts som måttenhet.
1. InformationsdisplayZAUM1490
1
UB9YM0M0.book Page 8 Tuesday, January 5, 2021 2:17 PM

Instrument och kontrollfunktioner
5-9
5
Lufttemperaturdisplay
Den här displayen visar lufttemperaturen
från –10 °C till 50 °C i steg om 1 °C.
Indikeringen för hal vägbana “ ” blinkar
när temperaturen ligger under 4 °C.
Den temperatur som visas kan avvika från
den faktiska omgivningstemperaturen.TIPSNoggrannheten i temperaturvisningen kan
påverkas av värmen från motorn vid kör-
ning i låg hastighet (under 20 km/h
[12 mi/h]) eller när du stannar vid stoppljus
osv.
Visning av batterispänning
Den här displayen visar batteriets laddning.TIPSLåt en Yamaha-åte rförsäljare ladda
batteriet om motorn dras runt lång-
samt när startströmställaren används.
 Om “---” visas på displayen för batte-
rispänning, be en Yamaha-återförsäl-
jare kontrollera batteriet.
Display för antispinnsystem
Den här displayen visar antispinnsystemets
status. (Se sidan 5-15.)
 “TCS ON”: systemet är på
 “TCSOFF”: systemet är avTIPSDet finns ett kommunikationsfel i fordonet
om bara “TCS” visas. Låt en Yamaha-åter-
försäljare kontrollera fordonet så fort som
möjligt.
1. Lufttemperaturdisplay
2. Indikator för hal vägbana “ ”ZAUM1491
1
2
1. Visning av batterispänningZAUM1492
1
1. Display för antispinnsystemZAUM1493
1
UB9YM0M0.book Page 9 Tuesday, January 5, 2021 2:17 PM

Instrument och kontrollfunktioner
5-10
5

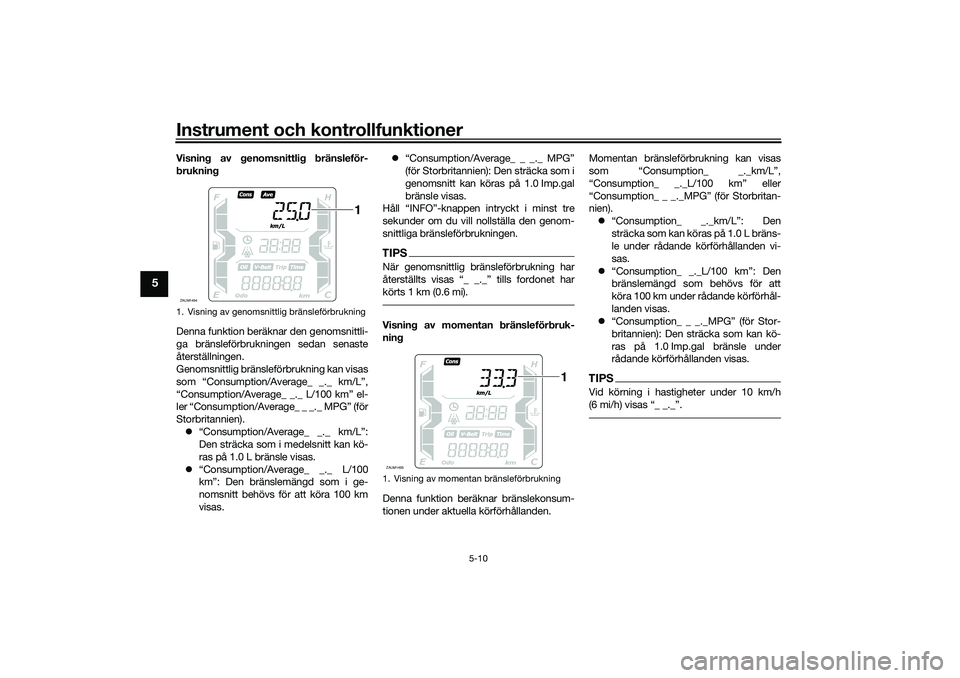

Visning av genomsnittlig bränsleför-
brukning
Denna funktion beräknar den genomsnittli-
ga bränsleförbrukningen sedan senaste
återställningen.
Genomsnittlig bränsleförbrukning kan visas
som “Consumption/Average_ _._ km/L”,
“Consumption/Average_ _._ L/100 km” el-
ler “Consumption/Average_ _ _._ MPG” (för
Storbritannien). “Consumption/Average_ _._ km/L”:
Den sträcka som i medelsnitt kan kö-
ras på 1.0 L bränsle visas.
 “Consumption/Average_ _._ L/100
km”: Den bränslemängd som i ge-
nomsnitt behövs för att köra 100 km
visas. 
“Consumption/Average_ _ _._ MPG”
(för Storbritannien): Den sträcka som i
genomsnitt kan köras på 1.0 Imp.gal
bränsle visas.
Håll “INFO”-knappen intryckt i minst tre
sekunder om du vill nollställa den genom-
snittliga bränsleförbrukningen.
TIPSNär genomsnittlig bränsleförbrukning har
återställts visas “_ _._” tills fordonet har
körts 1 km (0.6 mi).Visning av momentan bränsleförbruk-
ning
Denna funktion beräknar bränslekonsum-
tionen under aktuella körförhållanden. Momentan bränsleförbrukning kan visas
som “Consumption_ _._km/L”,
“Consumption_ _._L/100 km” eller
“Consumption_ _ _._MPG” (för Storbritan-
nien).
 “Consumption_ _._km/L”: Den
sträcka som kan köras på 1.0 L bräns-
le under rådande körförhållanden vi-
sas.
 “Consumption_ _._L/100 km”: Den
bränslemängd som behövs för att
köra 100 km under rådande körförhål-
landen visas.
 “Consumption_ _ _._MPG” (för Stor-
britannien): Den sträcka som kan kö-
ras på 1.0 Imp.gal bränsle under
rådande körförhållanden visas.
TIPSVid körning i hastigheter under 10 km/h
(6 mi/h) visas “_ _._”.
1. Visning av genomsnittlig bränsleförbrukningZAUM1494
1
1. Visning av momentan bränsleförbrukningZAUM1495
1
UB9YM0M0.book Page 10 Tuesday, January 5, 2021 2:17 PM
