YAMAHA XMAX 125 2020 Bruksanvisningar (in Swedish)

Smart nyckelsystem
3-6
3
Hörs en gång: Ljudsignalen är
på.
MAU76483
Byta batteriet i den smarta nyck-
elnByt ut batteriet i följande fall.
 Indikatorlampan för det smarta nyck-
elsystemet blinkar i cirka 20 sekunder
när strömmen till fordonet slås på.
 Svarsfunktionen fungerar inte när
knappen på den smarta nyckeln
trycks in.
VARNING
MWA20630
Den smarta nyckeln innehåller ett
knappbatteri.
 Förvara nya och använda batterier
utom räckhåll för barn. 
Om batterifacket inte stängs or-
dentligt ska du sluta att använda
den smarta nyckeln och förvara den
utom räckhåll för barn.
Explosionsrisk - hantera inte batteriet
felaktigt.  Det finns risk för explosion om bat-
teriet inte byts ut på rätt sätt.
 Byt endast till samma eller motsva-
rande typ.
 Utsätt inte den smarta nyckeln för
överdriven hetta, till exempel sol-
sken eller brand.
Risk för kemiska brännskador - svälj inte
batteriet.  Om batteriet sväljs kan det orsaka
allvarliga inre brännskador på bara
2 timmar som kan leda till dödsfall.
 Sök omedelbart läkarhjälp om du
misstänker att ett batteri har svalts
eller kommit in i kroppen.
VIKTIGT
MCA15785
Använd en trasa när du öppnar höl-
jet på den smarta nyckeln med en
skruvmejsel. Direktkontakt med
hårda föremål kan skada eller repa
den smarta nyckeln.
1. Indikatorlampa för smart nyckelsystem
“”ZAUM1884
1
UB9YM0M0.book Page 6 Tuesday, January 5, 2021 2:17 PM

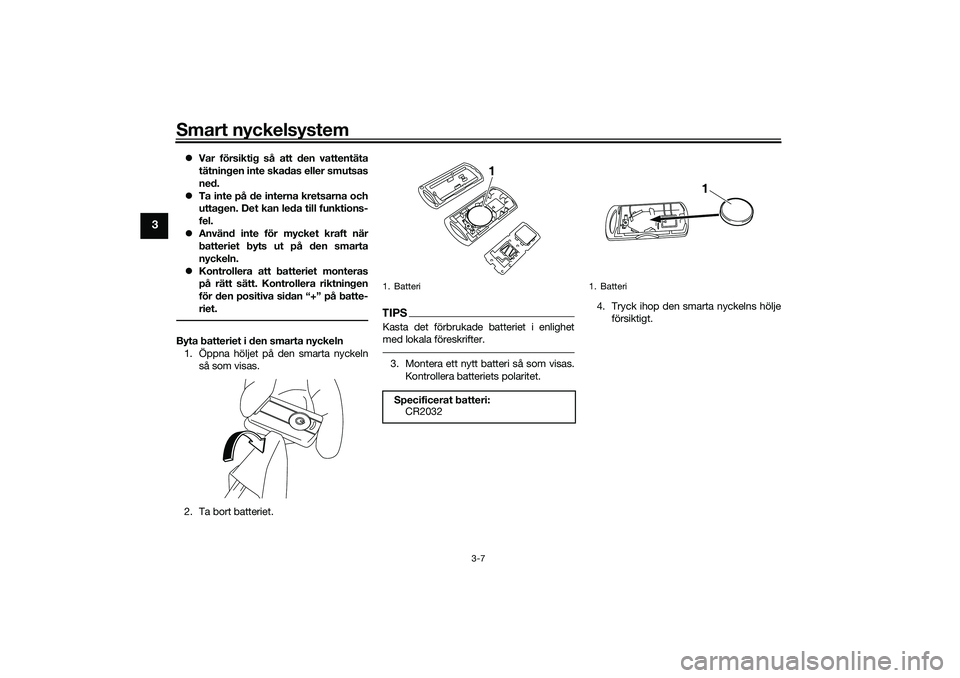

Smart nyckelsystem
3-7
3
Var försiktig så att den vattentäta
tätningen inte skadas eller smutsas
ned.
 Ta inte på de interna kretsarna och
uttagen. Det kan leda till funktions-
fel.
 Använd inte för mycket kraft när
batteriet byts ut på den smarta
nyckeln.
 Kontrollera att batteriet monteras
på rätt sätt. Kontrollera riktningen
för den positiva sidan “+” på batte-
riet.Byta batteriet i den smarta nyckeln
1. Öppna höljet på den smarta nyckeln så som visas.
2. Ta bort batteriet.
TIPSKasta det förbrukade batteriet i enlighet
med lokala föreskrifter.3. Montera ett nytt batteri så som visas. Kontrollera batteriets polaritet. 4. Tryck ihop den smarta nyckelns hölje
försiktigt.1. BatteriSpecificerat batteri:CR2032
1
1. Batteri
1
UB9YM0M0.book Page 7 Tuesday, January 5, 2021 2:17 PM

Smart nyckelsystem
3-8
3
MAU76892
HuvudströmbrytareMed huvudströmbrytaren kan du slå på
och stänga av strömmen till fordonet, låsa
och låsa upp styrningen samt öppna sa-
deln, tanklocket och förvaringsfack A. Efteratt du har tryckt på huvudströmbrytaren
och bekräftat med den smarta nyckeln kan
du vrida huvudströmbrytaren medan indi-
katorlampan för det smarta nyckelsystemet
lyser (cirka 4 sekunder).
VARNING
MWA18720
Vrid aldrig huvudströmbrytaren till
“OFF”, “ ” eller “OPEN” medan fordo-
net körs. Alla elsystem stängs av om du
gör det, vilket kan leda till att du förlorar
kontrollen över fordonet eller en olycka.TIPSTryck inte på huvudströmbrytaren uppre-
pade gånger eller vrid den framåt och bakåt
utöver vad som är normalt. Det smarta
nyckelsystemet inaktiveras annars tillfälligt
och indikatorn för det smarta nyckelsyste-
met blinkar för att skydda huvudströmbry-
taren från skador. Om det inträffar, ska du
vänta tills indikatorn slutar att blinka innan
du använder huvudströmbrytaren igen.Huvudströmbrytarens lägen beskrivs ned-
an.
MAU76502
ON (PÅ)
Alla elkretsar matas med ström och motorn
kan startas.
Slå på strömmen till fordonet1. Slå på den smarta nyckeln och för den
inom räckvidd.
2. Tryck på huvudströmbrytaren, då tänds indikatorlampan för den smarta
nyckeln i cirka 4 sekunder.
3. Vrid huvudströmbry taren till “ON” när
indikatorlampan för det smarta nyck-
elsystemet lyser. Alla körriktningsvisa-
re blinkar två gånger och strömmen
slås på till fordonet.
1. Huvudströmbrytare
2. Huvudströmställare
1. Indikatorlampa för smart nyckelsystem “”ZAUM1816
2
1
ZAUM1884
1
1. Tryck.
2. Vrid.ZAUM14711 2
UB9YM0M0.book Page 8 Tuesday, January 5, 2021 2:17 PM

Smart nyckelsystem
3-9
3
TIPSKörriktningsvisarna blinkar inte om
fordonets batterispänning är låg.
 Se “Nödfallsläge” på sidan 8-33 för
mer information om hur du slår på
strömmen till fordonet utan den smar-
ta nyckeln.
MAU76511
OFF
Alla elektriska system är avstängda.
Stänga av strömmen till fordonet1. Vrid huvudströmbrytaren till “OFF” när
den smarta nyckeln är aktiverad och
inom räckvidd.
2. Körriktningsvisarna blinkar en gång och strömmen till fordonet stängs av.
TIPSOm den smarta nyckeln inte kan bekräfta
(den smarta nyckeln är utanför räckvidd el-
ler har stängts av) när huvudströmbrytaren
vrids till “OFF” kommer ljudsignalen att hö-
ras i 3 sekunder och indikatorlampan för
det smarta nyckelsystemet blinkar i 30 sek-
under. Huvudströmbrytaren kan användas
under de 30 sekunderna.
 Strömmen till fordonet stängs av auto-
matiskt efter 30 sekunder.
 Tryck på huvudströmbrytaren fyra
gånger inom 2 sekunder om du vill
stänga av strömmen till fordonet di-
rekt.
MAU79042
OPEN (öppen)
Ström matas till huvudströmbrytaren. Sa-
deln och förvaringsfack A kan öppnas. Öppna sadeln och förvaringsfack A
1. Tryck på huvudströmbrytaren när den
smarta nyckeln är aktiverad och inom
räckvidd.
2. Vrid huvudströmbrytaren till “OPEN”
när indikatorn för det smarta nyckel-
systemet lyser.
3. Öppna sadeln genom att trycka på
“SEAT”-knappen och lyfta upp sa-
delns bakre del.
1. Vrid.ZAUM1472
1
1. Tryck.
2. Vrid.ZAUM14711 2
UB9YM0M0.book Page 9 Tuesday, January 5, 2021 2:17 PM

Smart nyckelsystem
3-10
3
4. Öppna förvaringsfack A genom atttrycka på “LID”-knappen.TIPSKontrollera att sadeln och förvaringsfacket
är ordentligt stängda innan du kör iväg.
Påminnelse om öppet läge
Det smarta nyckelsyste mets ljudsignal hörs
under följande förhållanden för att förhindra
att du råkar lämna fordonet olåst med hu-
vudströmbrytaren i läget “OPEN”.  När huvudströmbrytare n har varit i lä-
get “OPEN” i 3 minuter
 Om den smarta nyckeln stängs av när
huvudströmbrytaren är i läget “OPEN”
 Om du går utanför räckvidden för det
smarta nyckelsystemet när huvud-
strömbrytaren är i läget “OPEN”
Om ljudsignalen hörs efter 3 minuter vrider
du huvudströmbrytaren till “OFF” eller “ ”.
Om ljudsignalen hörs eftersom den smarta
nyckeln stängts av eller förts utanför räck-
vidden, aktiverar du den smarta nyckeln
och går tillbaka inom räckvidden.TIPS Ljudsignalen stängs av efter 1 minut.
 Sadeln kan också öppnas med den
mekaniska nyckeln. (Se sidan 5-19.)
MAU76521
“” (låst)
Styrlåset är låst och alla elektriska system
är avstängda.
För att låsa styrningen1. Vrid styret helt och hållet till vänster.
2. Tryck på huvudströmbrytaren när den
smarta nyckeln är aktiverad och inom
räckvidd.
3. Vrid huvudströmbrytaren till “ ” när indikatorn för det smarta nyckelsyste-
met lyser.TIPSOm styrlåset inte aktiveras kan du prova att
vrida styret en aning åt höger.
1. Förvaringsfack A
2. “LID”-knapp
1. “SEAT”-knappZAUM1885
85
1
2
ZAUM1886
1
1. Tryck.
2. Tryck och vrid.ZAUM14751
2
UB9YM0M0.book Page 10 Tuesday, January 5, 2021 2:17 PM

Smart nyckelsystem
3-11
3
För att låsa upp styrningen1. Tryck på huvudströmbrytaren när densmarta nyckeln är aktiverad och inom
räckvidd.
2. Tryck och vrid huvudströmbrytaren till
önskat läge när indikatorlampan för
det smarta nyckelsystemet lyser.
MAU79000
“ ” (tanklock)
Öppna tanklocket1. Tryck på huvudströmbrytaren när densmarta nyckeln är aktiverad och inom
räckvidd.
2. Vrid huvudströmbrytaren till “ ” när indikatorn för det smarta nyckelsyste-
met lyser.
Stänga tanklocketTryck ned tanklocket tills det stängs.TIPSKontrollera att tanklocket är ordentligt
stängt innan du kör iväg.
1. Tryck.
2. Tryck och vrid.ZAUM182012
1. Tryck.
2. Vrid.ZAUM14771 2
UB9YM0M0.book Page 11 Tuesday, January 5, 2021 2:17 PM

Stopp- och startsystem
4-1
4
MAU76825
Stopp- och startsystemStopp- och startsystemet stoppar motorn
automatiskt när fordonet stoppas för att
förhindra buller samt minska avgasutsläp-
pen och bränsleförbrukningen.
Motorn startas om automatiskt och fordo-
net börjar röra sig när föraren vrider på gas-
handtaget en aning.VIKTIGT
MCA23961
Kom ihåg att stänga av huvudströmbry-
taren när fordonet parkeras eller lämnas
utan tillsyn. Om stopp- och startsyste-
met lämnas på kan batteriet laddas ur
och det kanske inte går att starta om
motorn på grund av för låg batterispän-
ning.
TIPSMotorn stannar normalt samtidigt som
fordonet, men det kan finnas en viss
fördröjning när ford onets hastighet är
under 10 km/h, till exempel i tung tra-
fik.
 Aktivera inte stopp- och startsystemet
om du tror att batterispänningen är låg
eftersom motorn inte kan startas med
startknappen eller av någon annan an-
ledning.
 Låt en Yamaha-återförsäljare kontrol-
lera batteriet vid de intervall som ang-
es i tabellen över regelbundet
underhåll.
MAU76671
Använda stopp- och startsyste-
met
MAU76687
Aktivera stopp- och startsystemet
1. Slå på huvudströmbrytaren.
2. Ställ in stopp- och startsystemets om- kopplare på “ ”.
1. Stopp- och startsystemets indikeringslampa “”ZAUM1887
1
ZAUM1983
ON
A
AA
ZAUM1888
UB9YM0M0.book Page 1 Tuesday, January 5, 2021 2:17 PM

Stopp- och startsystem
4-2
4
3. Stopp- och startsystemet aktiverasoch indikeringslampan tänds när föl-
jande villkor uppfylls:  Stopp- och startsystemets om-
kopplare är inställd på “ ”.
 Motorn har gått på tomgång en
viss tid efter det att motorn
värmts upp.
 Fordonet har körts i en hastighet
på 10 km/h eller högre.
4. Ställ in stopp- och startsystemets om- kopplare på “ ” när du vill inaktivera
stopp- och startsystemet.
TIPSStopp- och startsystemet kanske inte
aktiveras för att spara på batteriet.
 Be att en Yamaha-återförsäljare kon-
trollerar batteriet om stopp- och start-
systemet inte aktiveras.
MAU76832
Stoppa motorn
Motorn stoppas automatiskt när följande
villkor uppfylls:
 Stopp- och startsystemets omkoppla-
re är inställd på “ ”.
 “ ”-indikeringslampan på multi-
funktionsmätaren lyser.
 Fordonet har stoppats med gashand-
taget helt i stängt läge.
Då börjar indikeringslampan “ ” att blinka
för att visa att motorn stoppats av stopp-
och startsystemet.
MAU76704
Starta om motorn
Om du vrider på gashandtaget när stopp-
och startsystemets indikeringslampa blin-
kar kommer motorn att starta om automa-
tiskt och indikeringslampan “ ” slutar att
blinka.
1. Stopp- och startsystemets indikeringslampa “”
A
ZAUM1889
1
A
AAAA
A
ZAUM1890
A
A
A
A
1. På
2. Blinkar
1
2
A
UB9YM0M0.book Page 2 Tuesday, January 5, 2021 2:17 PM

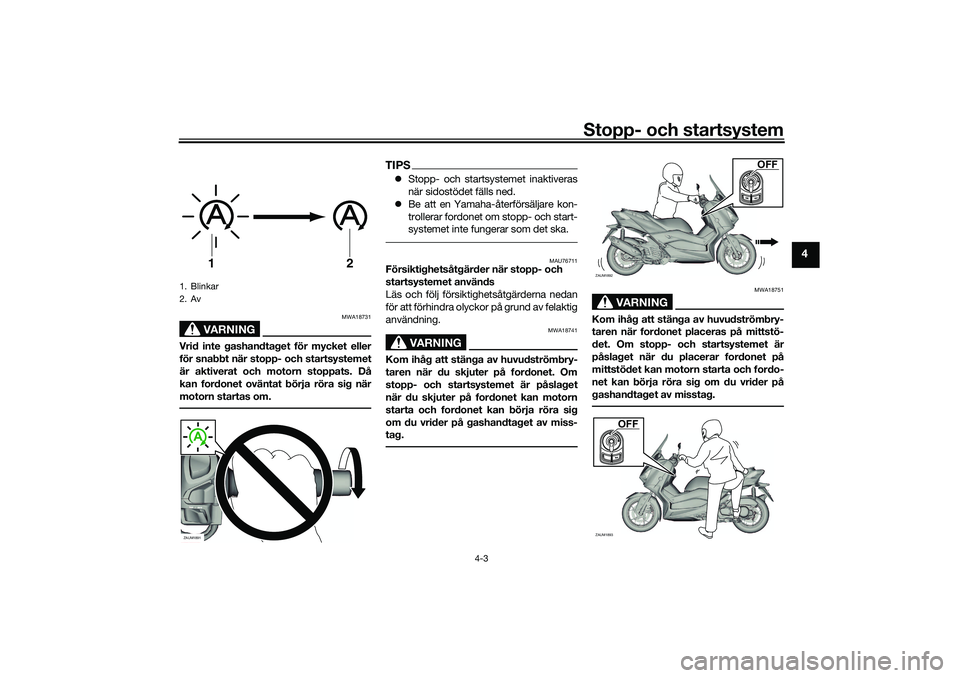

Stopp- och startsystem
4-3
4
VARNING
MWA18731
Vrid inte gashandtaget för mycket eller
för snabbt när stopp- och startsystemet
är aktiverat och motorn stoppats. Då
kan fordonet oväntat börja röra sig när
motorn startas om.
TIPSStopp- och startsystemet inaktiveras
när sidostödet fälls ned.
 Be att en Yamaha-återförsäljare kon-
trollerar fordonet om stopp- och start-
systemet inte fungerar som det ska.
MAU76711
Försiktighetsåtgärder när stopp- och
startsystemet används
Läs och följ försiktighetsåtgärderna nedan
för att förhindra olyckor på grund av felaktig
användning.
VARNING
MWA18741
Kom ihåg att stänga av huvudströmbry-
taren när du skjuter på fordonet. Om
stopp- och startsystemet är påslaget
när du skjuter på fordonet kan motorn
starta och fordonet kan börja röra sig
om du vrider på gashandtaget av miss-
tag.
VARNING
MWA18751
Kom ihåg att stänga av huvudströmbry-
taren när fordonet placeras på mittstö-
det. Om stopp- och startsystemet är
påslaget när du placerar fordonet på
mittstödet kan motorn starta och fordo-
net kan börja röra sig om du vrider på
gashandtaget av misstag.
1. Blinkar
2. Av
1
2
ZAUM1891
ZAUM1892UM1892
OFF
ZAUM1893
OFF
UB9YM0M0.book Page 3 Tuesday, January 5, 2021 2:17 PM

Stopp- och startsystem
4-4
4
VARNING
MWA18771
Kom ihåg att stänga av huvud-
strömbrytaren när du lämnar fordo-
net utan tillsyn.
 Lämna inte stopp- och startsyste-
met i påslaget läge när du parkerar
fordonet. Motorn kan starta och
fordonet kan börja röra sig om du
vrider på gashandtaget av misstag.
VARNING
MWA18781
Kom ihåg att stänga av huvudströmbry-
taren innan du utför underhåll. Om
stopp- och startsystemet är påslaget
när du utför underhåll kan motorn starta
och fordonet kan börja röra sig om du
vrider på gashandtaget av misstag.ZAUM1894UM1894
OFF
ZAUM1895UM1895
OFF
UB9YM0M0.book Page 4 Tuesday, January 5, 2021 2:17 PM
