YAMAHA XMAX 125 2022 Instructieboekje (in Dutch)
Manufacturer: YAMAHA, Model Year: 2022, Model line: XMAX 125, Model: YAMAHA XMAX 125 2022Pages: 116, PDF Size: 13.56 MB
Page 1 of 116
PANTONE285C

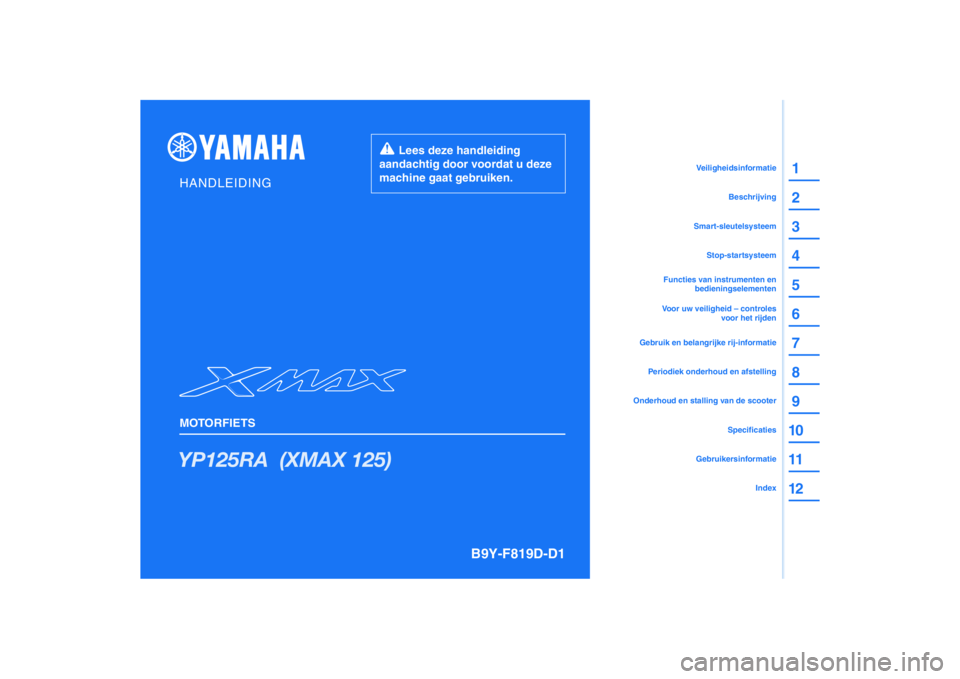

YP125RA (XMAX 125)
1
2
3
4
5
6
7
8
9
10
11
12
HANDLEIDING
MOTORFIETS
Lees deze handleiding
aandachtig door voordat u deze
machine gaat gebruiken.
GebruikersinformatieIndex
Specificaties
Onderhoud en stalling van de scooter Stop-startsysteem
Beschrijving
Smart-sleutelsysteem Veiligheidsinformatie
Periodiek onderhoud en afstelling
Gebruik en belangrijke rij-informatie Voor uw veiligheid – controles
voor het rijden
Functies van instrumenten en
bedieningselementen
B9Y-F819D-D1
[Dutch (D)]
Page 2 of 116

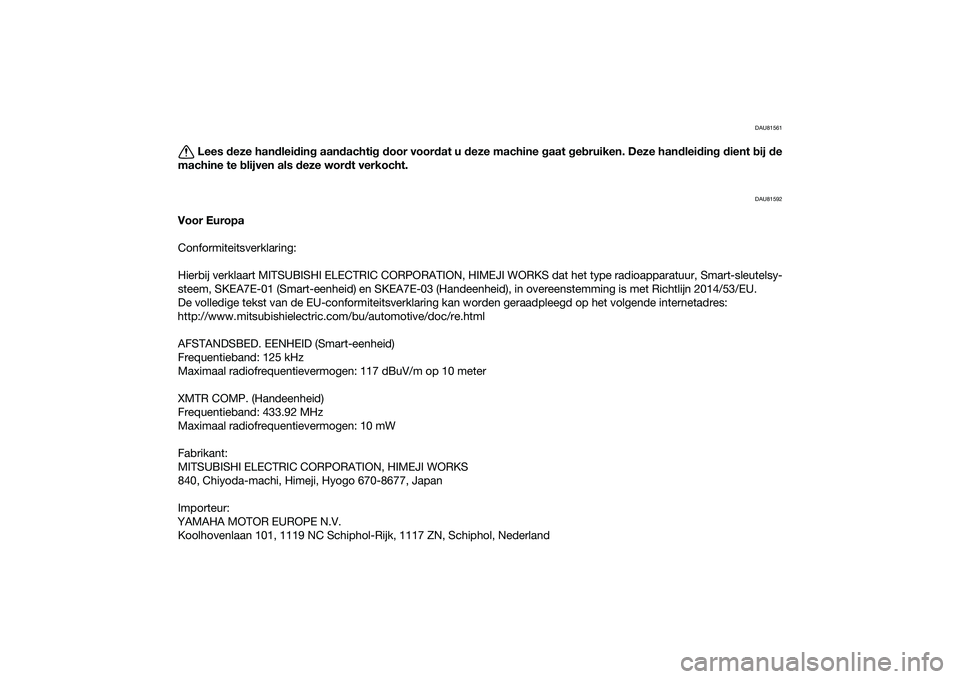

DAU81561
Lees deze han dlei din g aan dachti g d oor voor dat u d eze machine g aat geb ruiken. Deze han dlei din g d ient bij de
machine te b lijven als deze wor dt verkocht.
DAU81592
Voor Europa
Conformiteitsverklaring:
Hierbij verklaart MITSUBISHI ELECTRIC CORPORATION, HIMEJI WORKS dat het type radioapparatuur, Smart-sleutelsy-
steem, SKEA7E-01 (Smart-eenheid) en SKEA7E-03 (Handeenheid), in overeenstemming is met Richtlijn 2014/53/EU.
De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres:
http://www.mitsubishielectric.co m/bu/automotive/doc/re.html
AFSTANDSBED. EENHEID (Smart-eenheid)
Frequentieband: 125 kHz
Maximaal radiofrequentievermogen: 117 dBuV/m op 10 meter
XMTR COMP. (Handeenheid)
Frequentieband: 433.92 MHz
Maximaal radiofrequentievermogen: 10 mW
Fabrikant:
MITSUBISHI ELECTRIC CORPORATION, HIMEJI WORKS
840, Chiyoda-machi, Himeji, Hyogo 670-8677, Japan
Importeur:
YAMAHA MOTOR EUROPE N.V. Koolhovenlaan 101, 1119 NC Schiphol-Rijk, 1117 ZN, Schiphol, NederlandUB9YD1D0.book Page 1 Monday, October 11, 2021 1:38 PM
Page 3 of 116
DAU94452

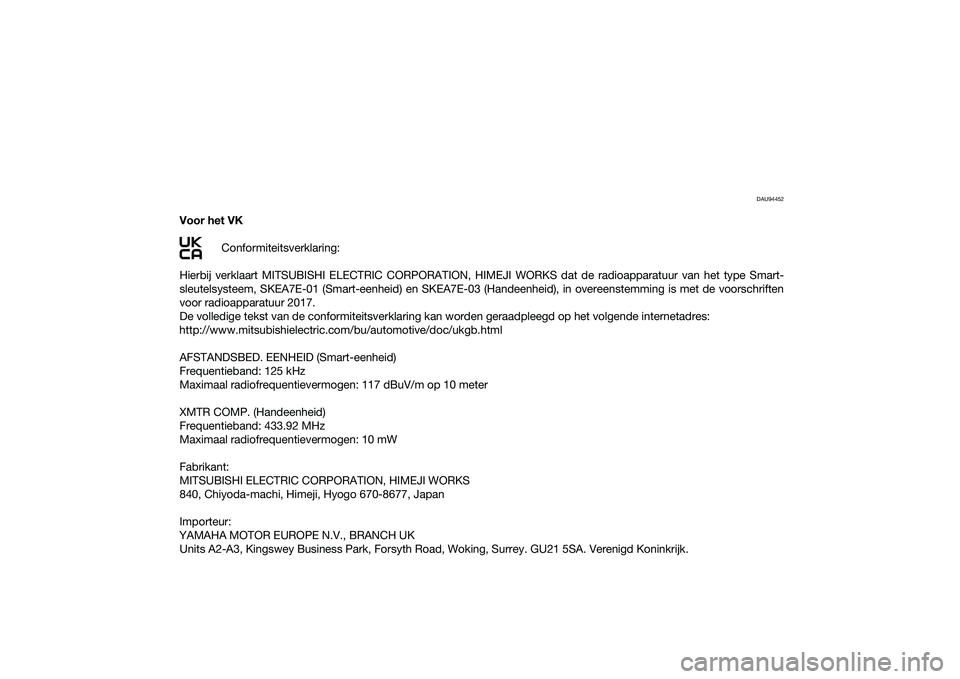

Voor het VKConformiteitsverklaring:
Hierbij verklaart MITSUBISHI ELECTRIC CORPORATION, HIMEJI WORKS dat de radioapparatuur van het type Smart-
sleutelsysteem, SKEA7E-01 (Smart-eenheid) en SKEA7E-03 (Handeenheid), in overeenstemming is met de voorschriften
voor radioapparatuur 2017.
De volledige tekst van de conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres:
http://www.mitsubishielectric.com/bu/automotive/doc/ukgb.html
AFSTANDSBED. EENHEID (Smart-eenheid)
Frequentieband: 125 kHz
Maximaal radiofrequentievermogen: 117 dBuV/m op 10 meter
XMTR COMP. (Handeenheid)
Frequentieband: 433.92 MHz
Maximaal radiofrequentievermogen: 10 mW
Fabrikant:
MITSUBISHI ELECTRIC CORPORATION, HIMEJI WORKS
840, Chiyoda-machi, Himeji, Hyogo 670-8677, Japan
Importeur:
YAMAHA MOTOR EUROPE N.V., BRANCH UK Units A2-A3, Kingswey Business Park, Forsyth Road, Woking, Surrey. GU21 5SA. Verenigd Koninkrijk.
UB9YD1D0.book Page 2 Monday, October 11, 2021 1:38 PM
Page 4 of 116
UB9YD1D0.book Page 3 Monday, October 11, 2021 1:38 PM
Page 5 of 116

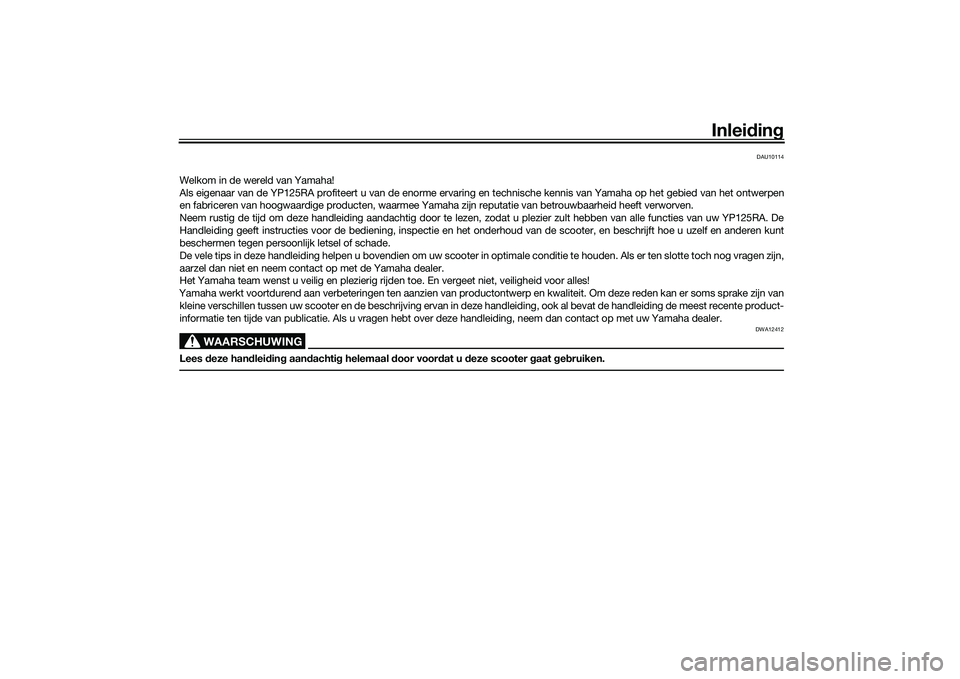

Inleidin g
DAU10114
Welkom in de wereld van Yamaha!
Als eigenaar van de YP125RA profiteert u van de enorme ervaring en technische kennis van Yamaha op het gebied van het ontwerpen
en fabriceren van hoogwaardige producten, waarmee Yamaha zijn reputatie van betrouwbaarheid heeft verworven.
Neem rustig de tijd om deze handleiding aandachtig door te leze n, zodat u plezier zult hebben van alle functies van uw YP125RA. De
Handleiding geeft instructies voor de bediening, inspectie en he t onderhoud van de scooter, en beschrijft hoe u uzelf en andere n kunt
beschermen tegen persoonlijk letsel of schade.
De vele tips in deze handleiding helpen u bovendien om uw scooter in optimale conditie te houden. Als er ten slotte toch nog vr agen zijn,
aarzel dan niet en neem contact op met de Yamaha dealer.
Het Yamaha team wenst u veilig en plezierig rijden toe. En vergeet niet, veiligheid voor alles!
Yamaha werkt voortdurend aan verbeteringen ten aanzien van productont werp en kwaliteit. Om deze reden kan er soms sprake zijn van
kleine verschillen tussen uw scooter en de beschrijving ervan in deze handleiding, ook al bevat de handleiding de meest recente product-
informatie ten tijde van publicatie. Als u vragen hebt over deze handleiding, neem dan contact op met uw Yamaha dealer.
WAARSCHUWING
DWA12412
Lees deze han dleid ing aan dachti g helemaal door voor dat u deze scooter g aat geb ruiken.
UB9YD1D0.book Page 1 Monday, October 11, 2021 1:38 PM
Page 6 of 116

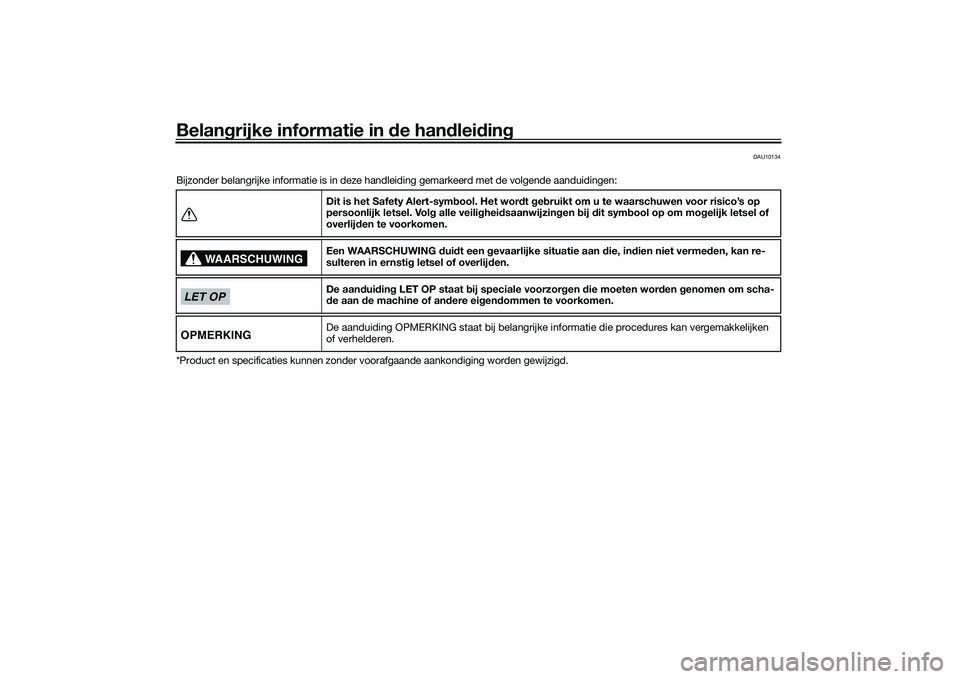

Belangrijke informatie in de han dleid ing
DAU10134
Bijzonder belangrijke informatie is in deze handleiding gemarkeerd met de volgende aanduidingen:
*Product en specificaties kunnen zonder voorafgaande aankondiging worden gewijzigd. Dit is het Safety Alert-sym
bool. Het wor dt geb ruikt om u te waarschuwen voor risico’s op
persoonlijk letsel. Vol g alle veili ghei dsaanwijzin gen bij dit sym bool op om mo gelijk letsel of
overlij den te voorkomen.
Een WAARSCHUWING d uidt een gevaarlijke situatie aan die, in dien niet verme den, kan re-
sulteren in ernsti g letsel of overlijd en.
De aan dui din g LET OP staat bij speciale voorzor gen die moeten wor den genomen om scha-
d e aan d e machine of an dere ei gen dommen te voorkomen.
De aanduiding OPMERKING staat bij belangrijke informatie die procedures kan vergemakkelijken
of verhelderen.
WAARSCHUWING
LET OPOPMERKING
UB9YD1D0.book Page 1 Monday, October 11, 2021 1:38 PM
Page 7 of 116

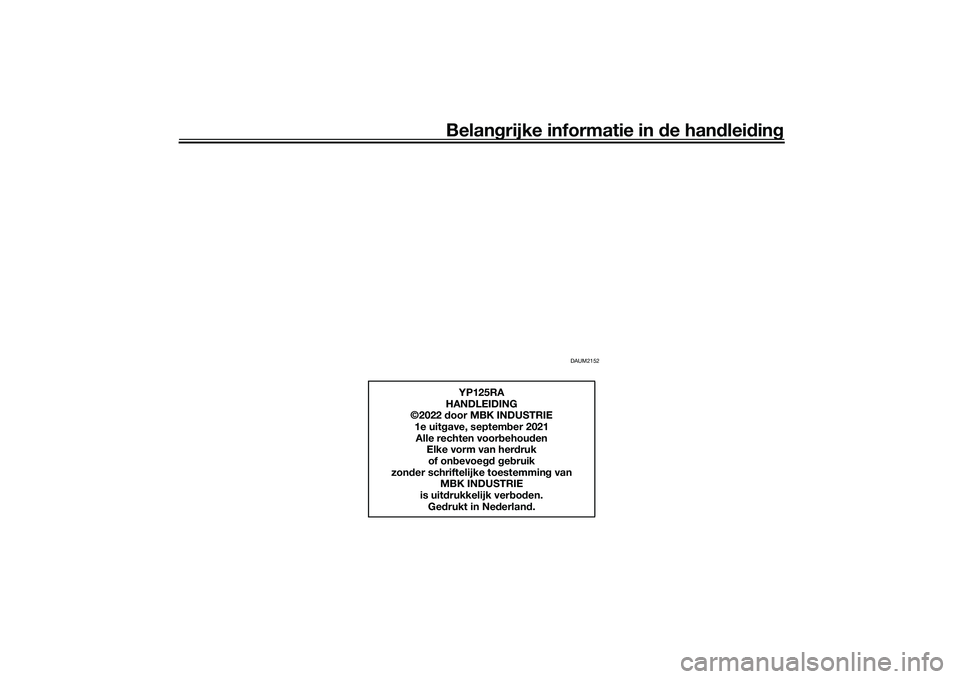

Belangrijke informatie in de han dleid ing
DAUM2152
YP125RA
HANDLEIDING
©2022 door MBK INDUSTRIE
1e uit gave, septem ber 2021
Alle rechten voor behou den
Elke vorm van her druk
of on bevoe gd g eb ruik
zon der schriftelijke toestemmin g van
MBK INDUSTRIE
is uit drukkelijk ver bod en.
Ge drukt in Ne derlan d.
UB9YD1D0.book Page 2 Monday, October 11, 2021 1:38 PM
Page 8 of 116

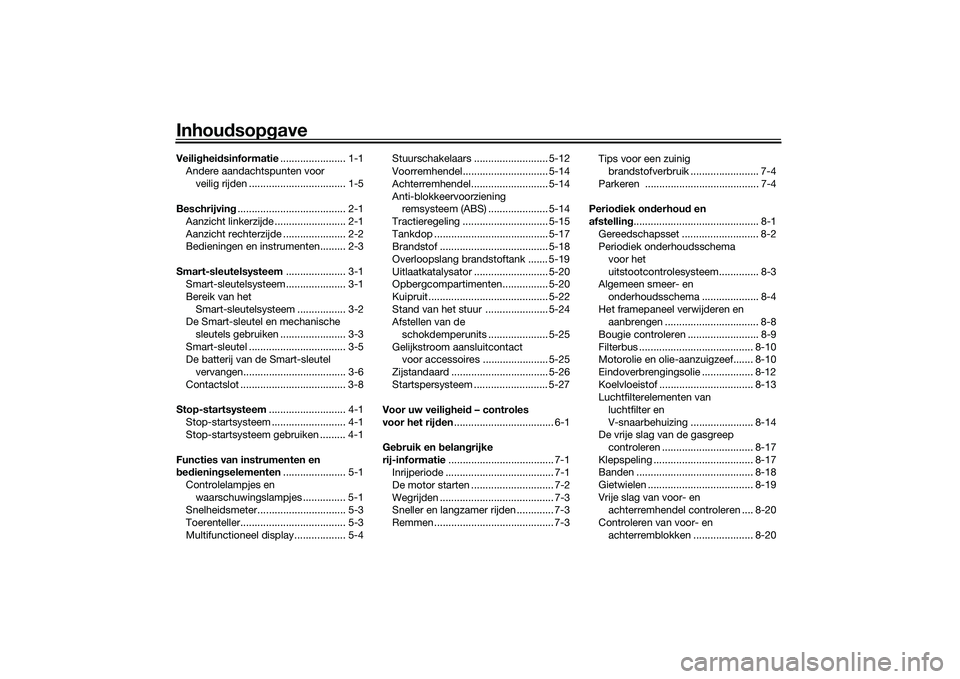

Inhoudsop gaveVeili ghei dsinformatie ....................... 1-1
Andere aandachtspunten voor veilig rijden .................................. 1-5
Beschrijvin g...................................... 2-1
Aanzicht linkerzijde ......................... 2-1
Aanzicht rechterzijde ...................... 2-2
Bedieningen en instrumenten......... 2-3
Smart-sleutelsysteem ..................... 3-1
Smart-sleutelsysteem..................... 3-1
Bereik van het
Smart-sleutelsysteem ................. 3-2
De Smart-sleutel en mechanische
sleutels gebruiken ....................... 3-3
Smart-sleutel .................................. 3-5
De batterij van de Smart-sleutel vervangen.................................... 3-6
Contactslot ..................................... 3-8
Stop-startsysteem ........................... 4-1
Stop-startsysteem .......................... 4-1
Stop-startsysteem gebruiken ......... 4-1
Functies van instrumenten en
b ed ienin gselementen ...................... 5-1
Controlelampjes en waarschuwingslampjes ............... 5-1
Snelheidsmeter............................... 5-3
Toerenteller..................................... 5-3
Multifunctioneel display.................. 5-4 Stuurschakelaars .......................... 5-12
Voorremhendel.............................. 5-14
Achterremhendel........................... 5-14
Anti-blokkeervoorziening
remsysteem (ABS) ..................... 5-14
Tractieregeling .............................. 5-15
Tankdop ........................................ 5-17
Brandstof ...................................... 5-18
Overloopslang brandstoftank ....... 5-19
Uitlaatkatalysator .......................... 5-20
Opbergcompartimenten................ 5-20
Kuipruit .......................................... 5-22
Stand van het stuur ...................... 5-24
Afstellen van de schokdemperunits ..................... 5-25
Gelijkstroom aansluitcontact voor accessoires ....................... 5-25
Zijstandaard .................................. 5-26
Startspersysteem .......................... 5-27
Voor uw veili ghei d – controles
voor het rij den ................................... 6-1
Ge bruik en belan grijke
rij-informatie ..................................... 7-1
Inrijperiode ...................................... 7-1
De motor starten ............................. 7-2
Wegrijden ........................................ 7-3
Sneller en langzamer rijden ............. 7-3
Remmen .......................................... 7-3 Tips voor een zuinig
brandstofverbruik ........................ 7-4
Parkeren ........................................ 7-4
Perio diek on derhou d en
afstellin g............................................ 8-1
Gereedschapsset ........................... 8-2
Periodiek onderhoudsschema voor het
uitstootcontrolesysteem.............. 8-3
Algemeen smeer- en
onderhoudsschema .................... 8-4
Het framepaneel verwijderen en aanbrengen ................................. 8-8
Bougie controleren ......................... 8-9
Filterbus ........................................ 8-10
Motorolie en olie-aanzuigzeef....... 8-10
Eindoverbrengingsolie .................. 8-12
Koelvloeistof ................................. 8-13
Luchtfilterelementen van luchtfilter en
V-snaarbehuizing ...................... 8-14
De vrije slag van de gasgreep
controleren ................................ 8-17
Kle
pspeling ................................... 8-17
Banden ......................................... 8-18
Gietwielen ..................................... 8-19
Vrije slag van voor- en achterremhendel controleren .... 8-20
Controleren van voor- en achterremblokken ..................... 8-20
UB9YD1D0.book Page 1 Monday, October 11, 2021 1:38 PM
Page 9 of 116

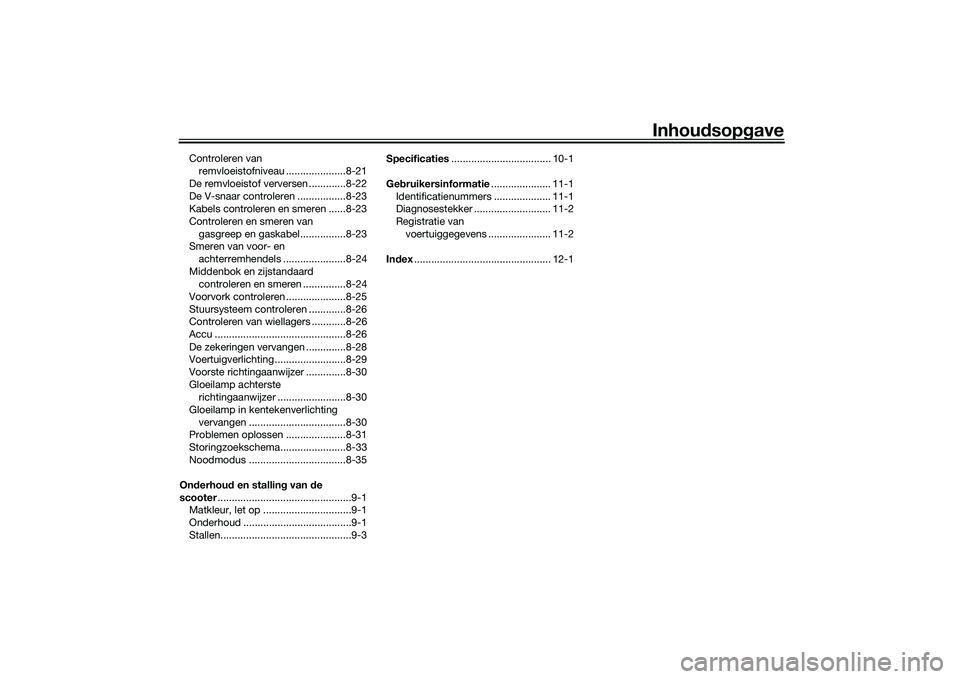

Inhoudsop gave
Controleren van
remvloeistofniveau .....................8-21
De remvloeistof verversen .............8-22
De V-snaar controleren .................8-23
Kabels controleren en smeren ......8-23
Controleren en smeren van gasgreep en gaskabel................8-23
Smeren van voor- en
achterremhendels ......................8-24
Middenbok en zijstandaard controleren en smeren ...............8-24
Voorvork controleren .....................8-25
Stuursysteem controleren .............8-26
Controleren van wiellagers ............8-26
Accu ..............................................8-26
De zekeringen vervangen ..............8-28
Voertuigverlichting.........................8-29
Voorste richtingaanwijzer ..............8-30
Gloeilamp achterste richtingaanwijzer ........................8-30
Gloeilamp in kentekenverlichting vervangen ..................................8-30
Problemen oplossen .....................8-31
Storingzoekschema.......................8-33
Noodmodus ..................................8-35
On derhou d en stallin g van de
scooter ...............................................9-1
Matkleur, let op ...............................9-1
Onderhoud ......................................9-1
Stallen..............................................9-3 Specificaties
................................... 10-1
Ge bruikersinformatie ..................... 11-1
Identificatienummers .................... 11-1
Diagnosestekker ........................... 11-2
Registratie van voertuiggegevens ...................... 11-2
In dex ................................................ 12-1
UB9YD1D0.book Page 2 Monday, October 11, 2021 1:38 PM
Page 10 of 116
1-1
1

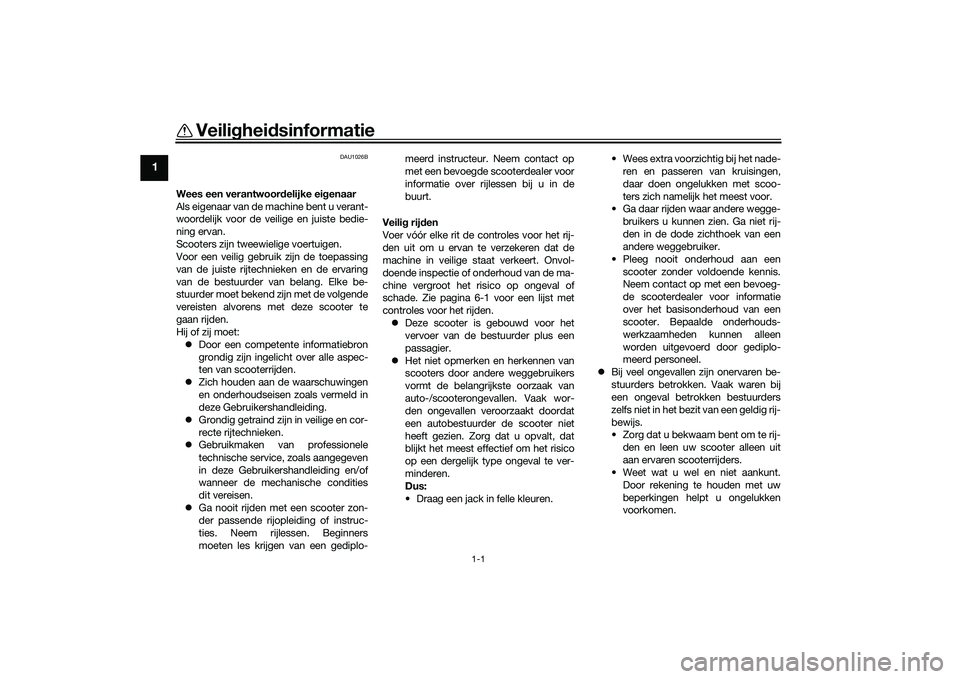

Veiligheidsinformatie
DAU1026B
Wees een verantwoor delijke ei genaar
Als eigenaar van de machine bent u verant-
woordelijk voor de veilige en juiste bedie-
ning ervan.
Scooters zijn tweewielige voertuigen.
Voor een veilig gebruik zijn de toepassing
van de juiste rijtechnieken en de ervaring
van de bestuurder van belang. Elke be-
stuurder moet bekend zijn met de volgende
vereisten alvorens met deze scooter te
gaan rijden.
Hij of zij moet: Door een competente informatiebron
grondig zijn ingelicht over alle aspec-
ten van scooterrijden.
Zich houden aan de waarschuwingen
en onderhoudseisen zoals vermeld in
deze Gebruikershandleiding.
Grondig getraind zijn in veilige en cor-
recte rijtechnieken.
Gebruikmaken van professionele
technische service, zoals aangegeven
in deze Gebruikershandleiding en/of
wanneer de mechanische condities
dit vereisen.
Ga nooit rijden met een scooter zon-
der passende rijopleiding of instruc-
ties. Neem rijlessen. Beginners
moeten les krijgen van een gediplo- meerd instructeur. Neem contact op
met een bevoegde scooterdealer voor
informatie over rijlessen bij u in de
buurt.
Veili g rij den
Voer vóór elke rit de controles voor het rij-
den uit om u ervan te verzekeren dat de
machine in veilige staat verkeert. Onvol-
doende inspectie of onderhoud van de ma-
chine vergroot het risico op ongeval of
schade. Zie pagina 6-1 voor een lijst met
controles voor het rijden. Deze scooter is gebouwd voor het
vervoer van de bestuurder plus een
passagier.
Het niet opmerken en herkennen van
scooters door andere weggebruikers
vormt de belangrijkste oorzaak van
auto-/scooterongevallen. Vaak wor-
den ongevallen veroorzaakt doordat
een autobestuurder de scooter niet
heeft gezien. Zorg dat u opvalt, dat
blijkt het meest effectief om het risico
op een dergelijk type ongeval te ver-
minderen.
Dus:
• Draag een jack in felle kleuren. • Wees extra voorzichtig bij het nade-
ren en passeren van kruisingen,
daar doen ongelukken met scoo-
ters zich namelijk het meest voor.
• Ga daar rijden waar andere wegge-
bruikers u kunnen zien. Ga niet rij-
den in de dode zichthoek van een
andere weggebruiker.
• Pleeg nooit onderhoud aan een scooter zonder voldoende kennis.
Neem contact op met een bevoeg-
de scooterdealer voor informatie
over het basisonderhoud van een
scooter. Bepaalde onderhouds-
werkzaamheden kunnen alleen
worden uitgevoerd door gediplo-
meerd personeel.
Bij veel ongevallen zijn onervaren be-
stuurders betrokken. Vaak waren bij
een ongeval betrokken bestuurders
zelfs niet in het bezit van een geldig rij-
bewijs.
• Zorg dat u bekwaam bent om te rij-
den en leen uw scooter alleen uit
aan ervaren scooterrijders.
• Weet wat u wel en niet aankunt.
Door rekening te houden met uw
beperkingen helpt u ongelukken
voorkomen.UB9YD1D0.book Page 1 Monday, October 11, 2021 1:38 PM
