ABS YAMAHA XMAX 125 2022 Manual de utilização (in Portuguese)

ÍndiceInformações relativas
à segurança ...................................... 1-1
Outras recomendações para uma condução segura ................ 1-5
Descrição .......................................... 2-1
Vista esquerda................................ 2-1
Vista direita ..................................... 2-2
Controlos e instrumentos ............... 2-3
Sistema de chave inteligente ......... 3-1
Sistema da chave inteligente ......... 3-1
Distância de operação do sistema da chave inteligente....... 3-2
Manuseamento da chave inteligente e das chaves
mecânicas ................................... 3-3
Chave inteligente ............................ 3-5
Substituição da bateria da chave inteligente ......................... 3-6
Interruptor principal ........................ 3-8
Sistema de paragem e arranque .... 4-1
Sistema de paragem e arranque .... 4-1
Funcionamento do sistema de paragem e arranque.................... 4-1
Funções dos controlos
e instrumentos ................................. 5-1
Indicadores luminosos e luzes de advertência ............................ 5-1 Velocímetro ..................................... 5-3
Taquímetro ...................................... 5-3
Visor multifuncional ......................... 5-4
Interruptores do guiador .............. 5-12
Alavanca do travão dianteiro ........ 5-14
Alavanca do travão traseiro .......... 5-15
Sistema de travão antibloqueio
(ABS) .......................................... 5-15
Sistema de controlo de tração...... 5-16
Tampa do depósito de combustível ............................... 5-18
Combustível .................................. 5-19
Tubo de descarga do depósito de combustível .......................... 5-20
Conversor catalítico ...................... 5-21
Compartimentos de armazenagem ............................ 5-21
Para-vento .................................... 5-23
Posição do guiador ...................... 5-26
Ajuste dos amortecedores ............ 5-26
Tomada CC auxiliar ..................... 5-27
Descanso lateral ........................... 5-27
Sistema de corte do circuito de ignição ....................................... 5-28
Para sua segurança –
verificações prévias à utilização ..... 6-1
Utilização e questões
importantes relativas
à con dução ....................................... 7-1 Rodagem de amaciamento do
motor ........................................... 7-1
Colocar o motor em funcionamento ............................ 7-2
Arranque ......................................... 7-3
Aceleração e desaceleração .......... 7-3
Travagem ........................................ 7-3
Sugestões para a redução do
consumo de combustível ............ 7-4
Estacionamento ............................. 7-4
Manutenção perió dica e ajustes .... 8-1
Jogo de ferramentas ...................... 8-2
Tabela de manutenção periódica para o sistema de
controlo das emissões ................ 8-3
Tabela de lubrificação e
manutenção geral ....................... 8-4
Remoção e instalação do painel .... 8-8
Verificação da vela de ignição ........ 8-9
Lata ............................................... 8-10
Óleo do motor e coador de óleo............................................ 8-10
Óleo da transmissão final ............. 8-12
Líquido refrigerante ...................... 8-14
Filtro de ar e elementos do filtro de ar da caixa da correia
em V .......................................... 8-15
Verificação da folga do punho
do acelerador ............................ 8-17
Folga das válvulas ........................ 8-18UB9YP1P0.book Page 1 Monday, October 11, 2021 1:58 PM

Funções dos controlos e instrumentos
5-1
5
PAU4939R
Indica dores luminosos e luzes de
a d vertência
PAU88680
In dica dores luminosos de mu dança de
d ireção “ ” e “ ”
Cada indicador luminoso ficará intermiten-
te quando os sinais de mudança de direção
correspondentes estiverem a piscar.
PAU88690
In dica dor luminoso d e máximos “ ”
Este indicador acende-se quando são utili-
zados os máximos do farol dianteiro.
PAU88712
In dica dor luminoso d e avaria
(MIL) “ ”
Esta luz acende-se ou começa a piscar, se
for detetado um problema no motor ou
noutro sistema de controlo do veículo. Se
isto acontecer, solicite a um concessioná-
rio Yamaha que verifique o sistema de
diagnóstico a bordo. O circuito elétrico da
luz de advertência pode ser verificado ati-
vando a alimentação do veículo. A luz de-
verá acender-se durante alguns segundos
e depois apagar-se. Se a luz não se acen-
der logo quando o veículo é ligado ou se
permanecer acesa, solicite a um conces-
sionário Yamaha que verifique o veículo.PRECAUÇÃO
PCA26820
Se o MIL começar a piscar, re duza a ve-
locid ad e do motor, a fim de evitar d anos
no sistema de escape.NOTAO motor é rigorosamente monitorizado
pelo sistema de diagnóstico de bordo para
este poder detetar qualquer deterioração e avaria do sistema de controlo de emissões.
Por conseguinte, o MIL pode acender-se
ou começar a piscar devido a modificações
do veículo, falta de manutenção ou uso ex-
cessivo/indevido do veículo. Para evitar
esta situação, observe as seguintes pre-
cauções.
 Não tente modificar o software da uni-
dade de controlo do motor.
 Não acrescente quaisquer acessórios
elétricos que possam interferir com o
controlo do motor.
 Não use acessórios ou peças, nome-
adamente suspensões, velas de igni-
ção, injetores, sistemas de escape,
etc., do mercado de reposição.
 Não altere as especificações do siste-
ma de transmissão (corrente, carre-
tos, rodas, pneus, etc.).
 Não remova nem altere o sensor de
O2, o sistema de indução de ar ou as
peças do sistema de escape (catalisa-
dores, EXUP, etc.).
 Realize operações de manutenção
numa correia em V e correia de trans-
missão corretamente (se instalado).
 Mantenha a pressão correta nos
pneus.
1. Indicadores luminosos de mudança de
direção “ ” e “ ”
2. Indicador luminoso de máximos “ ”
3. Luz de advertência do ABS “ ”
4. Indicador luminoso de mau funcionamento “”
5. Indicador luminoso do sistema de controlo de tração “ ”
6. Indicador luminoso do sistema de paragem e arranque “ ”
7. Indicador luminoso do sistema da chave inteligente “ ”ZAUM1896
1
234
567
UB9YP1P0.book Page 1 Monday, October 11, 2021 1:58 PM

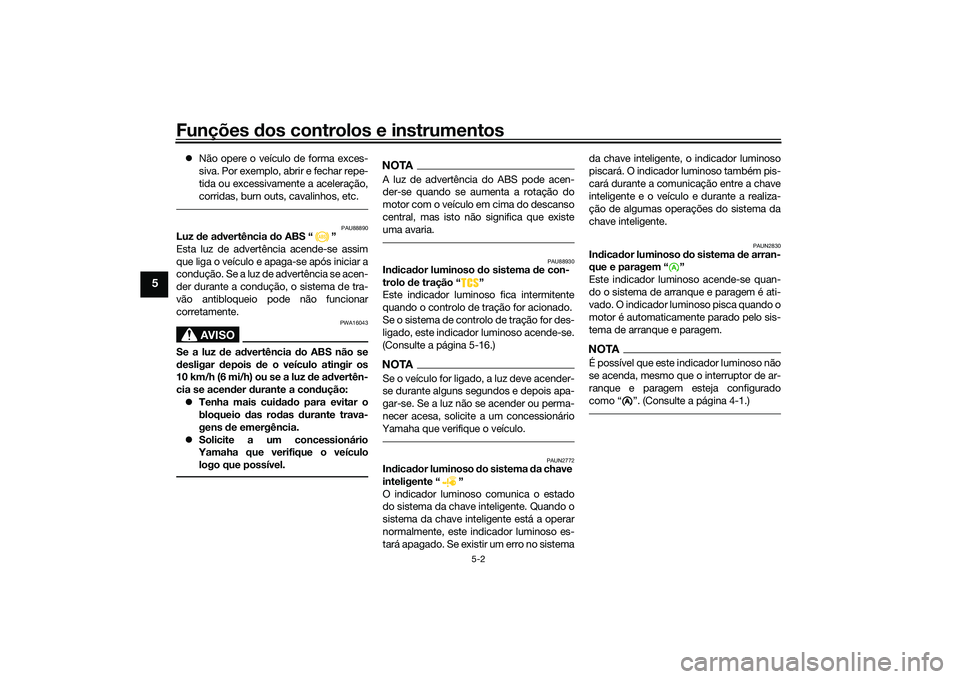

Funções dos controlos e instrumentos
5-2
5
 Não opere o veículo de forma exces-
siva. Por exemplo, abrir e fechar repe-
tida ou excessivamente a aceleração,
corridas, burn outs, cavalinhos, etc.
PAU88890
Luz de a dvertência do ABS “ ”
Esta luz de advertência acende-se assim
que liga o veículo e apaga-se após iniciar a
condução. Se a luz de advertência se acen-
der durante a condução, o sistema de tra-
vão antibloqueio pode não funcionar
corretamente.
AVISO
PWA16043
Se a luz de ad vertência do ABS não se
d esligar depois de o veículo atingir os
10 km/h (6 mi/h) ou se a luz de ad vertên-
cia se acen der durante a con dução:
 Tenha mais cui dad o para evitar o
bloqueio das ro das durante trava-
gens de emergência.
 Solicite a um concessionário
Yamaha que verifique o veículo
logo que possível.
NOTAA luz de advertência do ABS pode acen-
der-se quando se aumenta a rotação do
motor com o veículo em cima do descanso
central, mas isto não significa que existe
uma avaria.
PAU88930
Indica dor luminoso do sistema de con-
trolo d e tração “ ”
Este indicador luminoso fica intermitente
quando o controlo de tração for acionado.
Se o sistema de controlo de tração for des-
ligado, este indicador luminoso acende-se.
(Consulte a página 5-16.)NOTASe o veículo for ligado, a luz deve acender-
se durante alguns segundos e depois apa-
gar-se. Se a luz não se acender ou perma-
necer acesa, solicite a um concessionário
Yamaha que verifique o veículo.
PAUN2772
In dica dor luminoso d o sistema da chave
inteligente “ ”
O indicador luminoso comunica o estado
do sistema da chave inteligente. Quando o
sistema da chave inteligente está a operar
normalmente, este indicador luminoso es-
tará apagado. Se existir um erro no sistema da chave inteligente, o indicador luminoso
piscará. O indicador luminoso também pis-
cará durante a comunicação entre a chave
inteligente e o veículo e durante a realiza-
ção de algumas operações do sistema da
chave inteligente.
PAUN2830
In
dica dor luminoso do sistema de arran-
que e paragem “ ”
Este indicador luminoso acende-se quan-
do o sistema de arranque e paragem é ati-
vado. O indicador luminoso pisca quando o
motor é automaticamente parado pelo sis-
tema de arranque e paragem.NOTAÉ possível que este indicador luminoso não
se acenda, mesmo que o interruptor de ar-
ranque e paragem esteja configurado
como “ ”. (Consulte a página 4-1.)
A
UB9YP1P0.book Page 2 Monday, October 11, 2021 1:58 PM

Funções dos controlos e instrumentos
5-15
5
PAU12952
Alavanca do travão traseiroA alavanca do travão traseiro situa-se no
lado esquerdo do guiador. Para acionar o
travão traseiro, puxe esta alavanca em di-
reção ao punho do guiador.
PAU65583
Sistema de travão antibloqueio
(ABS)O ABS deste modelo possui um sistema de
controlo eletrónico duplo, o qual atua nos
travões dianteiro e traseiro independente-
mente.
Utilize os travões com ABS tal como utiliza-
ria os travões convencionais. Se o ABS es-
tiver ativado, pode ser sentido uma
vibração nas alavancas dos travões. Nesta
situação, continue a aplicar os travões e
deixe o ABS desempenhar a sua função;
não “bombeie” os travões para não reduzir
a eficácia de travagem.
AVISO
PWA16051
Mesmo com ABS, mantenha sempre
uma distância suficiente em relação ao
veículo da frente, em conformi dad e com
a veloci dad e de con dução.
 O sistema ABS funciona melhor em
gran des distâncias de travagem.
 Em certas superfícies, como em es-
tradas irregulares ou de cascalho, a
d istância de travagem po derá ser
maior com o ABS do que sem este.O ABS é controlado por uma ECU, que al-
tera o sistema para travagem convencional
caso ocorra uma avaria.
NOTA O ABS efetua um teste de autodiag-
nóstico sempre que o veículo estiver
em funcionamento e a viajar a uma ve-
locidade igual ou superior a 10 km/h
(6 mi/h). Durante este teste, pode ou-
vir-se um ruído tipo “estalido” e se for
aplicada uma das alavancas dos tra-
vões, ainda que ligeiramente, pode
sentir-se uma vibração na alavanca,
mas isto não indica uma avaria.
 Este ABS possui um modo de teste
que permite ao proprietário experi-
mentar a sensação pulsante causada
nas alavancas dos travões quando o
ABS está a funcionar. No entanto, são
necessárias ferramentas especiais,
pelo que deve consultar o seu con-
cessionário Yamaha.PRECAUÇÃO
PCA20100
Tenha cui dad o para não d anificar o sen-
sor da ro da ou o rotor do sensor da ro da;
caso contrário po de resultar num incor-
reto desempenho do sistema d e ABS.
1. Alavanca do travão traseiro
1
ZAUM1903
UB9YP1P0.book Page 15 Monda y, October 11, 2021 1:58 PM

Utilização e questões importantes relativas à condução
7-2
7
PAUM4460
Colocar o motor em funciona-
mentoO sistema de corte do circuito de ignição
ativa o arranque quando o descanso lateral
é puxado para cima.
Colocar o motor em funcionamento1. Ligue o interruptor principal.
2. Confirme que o indicador e as luzes
de advertência se acendem durante
alguns segundos e depois se apa-
gam. (Consulte a página 5-1.)NOTANão coloque o motor em funciona-
mento se o indicador luminoso de
avaria permanecer aceso.
 A luz de advertência do ABS deve
acender-se e manter-se acesa até o
veículo atingir uma velocidade de
10 km/h (6 mi/h).PRECAUÇÃO
PCA24110
Se uma luz de ad vertência ou um in dica-
d or luminoso não funcionarem da forma
acima descrita, solicite a um concessio-
nário Yamaha que verifique o veículo.3. Desacelere por completo. 4. Enquanto aciona o travão dianteiro ou
traseiro, prima o interruptor de arran-
que.
5. Solte o interruptor de arranque quan- do o motor arrancar ou após 5 segun-
dos. Aguarde 10 segundos antes de
premir novamente o interruptor de ar-
ranque para permitir que a tensão da
bateria se restabeleça.
PRECAUÇÃO
PCA11043
Para uma maior duração do motor, nun-
ca acelere profun damente com o motor
frio!
PAUM4280
NOTAEste modelo está equipado com um sensor
de ângulo de inclinação para desligar o
motor no caso de capotagem. Nesse caso,
o indicador luminoso de avaria irá acender-
se, embora não se trate de uma avaria.
Desligue e volte a ligar a alimentação do
veículo para apagar o indicador luminoso.
Se não o fizer, o motor não ligará, apesar
de este dar sinal quando é premido o inter-
ruptor de arranque.
UB9YP1P0.book Page 2 Monday, October 11, 2021 1:58 PM

Manutenção periódica e ajustes
8-22
8
PAU40262

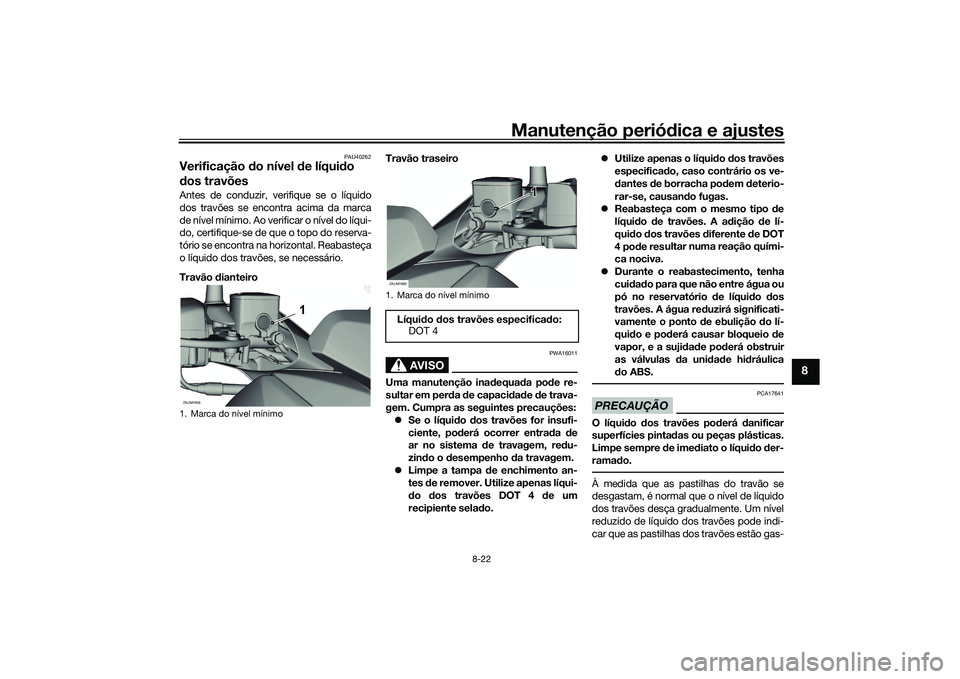

Verificação do nível de líqui do
d os travõesAntes de conduzir, verifique se o líquido
dos travões se encontra acima da marca
de nível mínimo. Ao verificar o nível do líqui-
do, certifique-se de que o topo do reserva-
tório se encontra na horizontal. Reabasteça
o líquido dos travões, se necessário.
Travão d ianteiro Travão traseiro
AVISO
PWA16011
Uma manutenção ina
dequa da po de re-
sultar em per da de capaci dad e de trava-
gem. Cumpra as seguintes precauções:
 Se o líqui do dos travões for insufi-
ciente, po derá ocorrer entra da de
ar no sistema de travagem, re du-
zin do o d esempenho da travagem.
 Limpe a tampa de enchimento an-
tes de remover. Utilize apenas líqui-
d o dos travões DOT 4 de um
recipiente sela do. 
Utilize apenas o líqui do dos travões
especifica do, caso contrário os ve-
d antes de borracha po dem deterio-
rar-se, causan do fugas.
 Reabasteça com o mesmo tipo de
líquid o de travões. A a dição de lí-
qui do dos travões diferente de DOT
4 pod e resu

ltar numa reação quími-
ca nociva.
 Durante o reabastecimento, tenha
cui dad o para que não entre água ou
pó no reservatório de líqui do dos
travões. A água re duzirá significati-
vamente o ponto de ebulição do lí-
qui do e po derá causar bloqueio de
vapor, e a suji dad e po derá obstruir
as válvulas d a unidad e hi dráulica
d o ABS.
PRECAUÇÃO
PCA17641
O líqui do dos travões po derá danificar
superfícies pinta das ou peças plásticas.
Limpe sempre de imed iato o líqui do der-
ramad o.À medida que as pastilhas do travão se
desgastam, é normal que o nível de líquido
dos travões desça gradualmente. Um nível
reduzido de líquido dos travões pode indi-
car que as pastilhas dos travões estão gas-
1. Marca do nível mínimoZAUM1959
1
1. Marca do nível mínimo
Líquido d os travões especificad o:
DOT 4ZAUM1960
1 1
1
UB9YP1P0.book Page 22 Monda y, October 11, 2021 1:58 PM

Manutenção periódica e ajustes
8-29
8

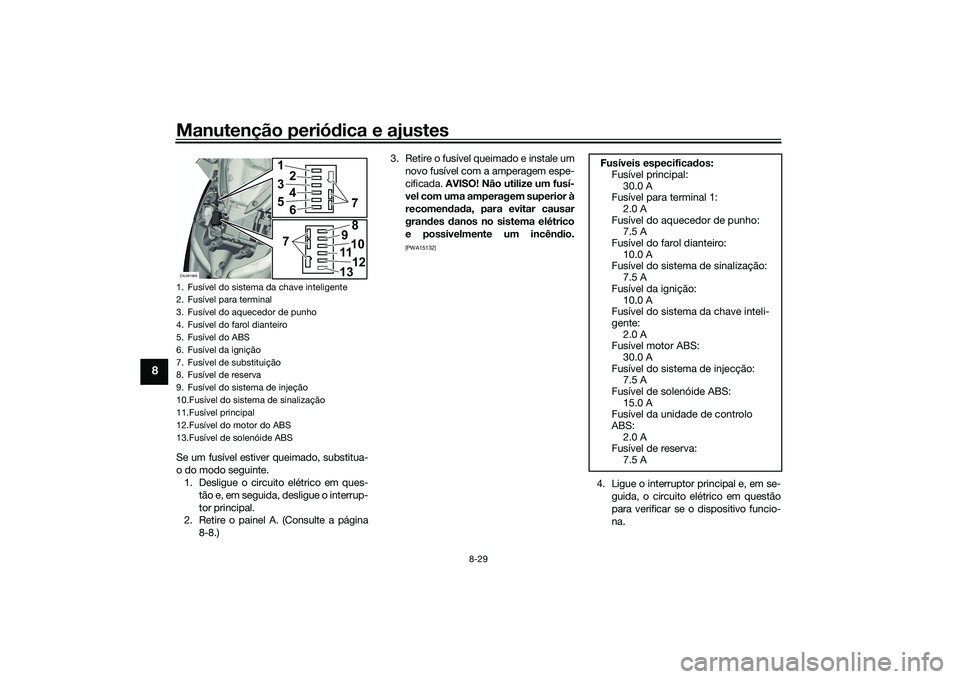

Se um fusível estiver queimado, substitua-
o do modo seguinte.
1. Desligue o circuito elétrico em ques-
tão e, em seguida, desligue o interrup-
tor principal.
2. Retire o painel A. (Consulte a página
8-8.) 3. Retire o fusível queimado e instale um
novo fusível com a amperagem espe-
cificada. AVISO! Não utilize um fusí-
vel com uma amperagem superior à
recomen dad a, para evitar causar
gran des danos no sistema elétrico
e possivelmente um incên dio.
[PWA15132]
4. Ligue o interruptor principal e, em se-
guida, o circuito elétrico em questão
para verificar se o dispositivo funcio-
na.
1. Fusível do sistema da chave inteligente
2. Fusível para terminal
3. Fusível do aquecedor de punho
4. Fusível do farol dianteiro
5. Fusível do ABS
6. Fusível da ignição
7. Fusível de substituição
8. Fusível de reserva
9. Fusível do sistema de injeção
10.Fusível do sistema de sinalização
11.Fusível principal
12.Fusível do motor do ABS
13.Fusível de solenóide ABSZAUM1969
1
2
3
4
5
67
789101112
13
Fusíveis especifica dos:
Fusível principal:
30.0 A
Fusível para terminal 1: 2.0 A
Fusível do aquecedor de punho: 7.5 A
Fusível do farol dianteiro:
10.0 A
Fusível do sistema de sinalização: 7.5 A
Fusível da ignição: 10.0 A
Fusível do sistema da chave inteli-
gente: 2.0 A
Fusível motor ABS:
30.0 A
Fusível do sistema de injecção: 7.5 A
Fusível de solenóide ABS: 15.0 A
Fusível da unidade de controlo
ABS: 2.0 A
Fusível de reserva:
7.5 A
UB9YP1P0.book Page 29 Monda y, October 11, 2021 1:58 PM

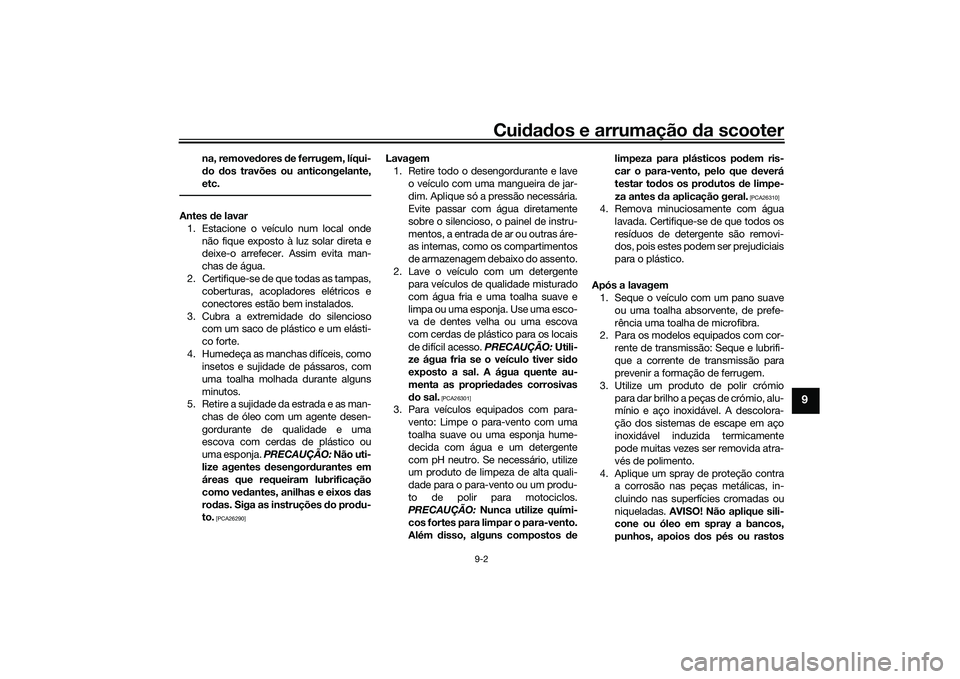

Cuidad os e arrumação da scooter
9-2
9
na, remove dores de ferrugem, líqui-
d o dos travões ou anticongelante,
etc.
Antes de lavar
1. Estacione o veículo num local onde não fique exposto à luz solar direta e
deixe-o arrefecer. Assim evita man-
chas de água.
2. Certifique-se de que todas as tampas, coberturas, acopladores elétricos e
conectores estão bem instalados.
3. Cubra a extremidade do silencioso com um saco de plástico e um elásti-
co forte.
4. Humedeça as manchas difíceis, como insetos e sujidade de pássaros, com
uma toalha molhada durante alguns
minutos.
5. Retire a sujidade da estrada e as man-
chas de óleo com um agente desen-
gordurante de qualidade e uma
escova com cerdas de plástico ou
uma esponja. PRECAUÇÃO: Não uti-
lize agentes d esengordurantes em
áreas que requeiram lubrificação
como ve dantes, anilhas e eixos das
ro das. Siga as instruções do prod u-
to.
[PCA26290]
Lavagem
1. Retire todo o desengordurante e lave o veículo com uma mangueira de jar-
dim. Aplique só a pressão necessária.
Evite passar com água diretamente
sobre o silencioso, o painel de instru-
mentos, a entrada de ar ou outras áre-
as internas, como os compartimentos
de armazenagem debaixo do assento.
2. Lave o veículo com um detergente para veículos de qualidade misturado
com água fria e uma toalha suave e
limpa ou uma esponja. Use uma esco-
va de dentes velha ou uma escova
com cerdas de plástico para os locais
de difícil acesso. PRECAUÇÃO: Utili-
ze água fria se o veículo tiver si do
exposto a sal. A água quente au-
menta as proprie dad es corrosivas
d o sal.
[PCA26301]
3. Para veículos equipados com para-
vento: Limpe o para-vento com uma
toalha suave ou uma esponja hume-
decida com água e um detergente
com pH neutro. Se necessário, utilize
um produto de limpeza de alta quali-
dade para o para-vento ou um produ-
to de polir para motociclos.
PRECAUÇÃO: Nunca utilize quími-
cos fortes para limpar o para-vento.
Além disso, alguns compostos de limpeza para plásticos po
dem ris-
car o para-vento, pelo que deverá
testar to dos os prod utos de limpe-
za antes d a aplicação geral.
[PCA26310]
4. Remova minuciosamente com água
lavada. Certifique-se de que todos os
resíduos de detergente são removi-
dos, pois estes podem ser prejudiciais
para o plástico.
Após a lavagem 1. Seque o veículo com um pano suave
ou uma toalha absorvente, de prefe-
rência uma toalha de microfibra.
2. Para os modelos equipados com cor-
rente de transmissão: Seque e lubrifi-
que a corrente de transmissão para
prevenir a formação de ferrugem.
3. Utilize um produto de polir crómio para dar brilho a peças de crómio, alu-
mínio e aço inoxidável. A descolora-
ção dos sistemas de escape em aço
inoxidável induzida termicamente
pode muitas vezes ser removida atra-
vés de polimento.
4. Aplique um spray de proteção contra a corrosão nas peças metálicas, in-
cluindo nas superfícies cromadas ou
niqueladas. AVISO! Não aplique sili-
cone ou óleo em spray a bancos,
punhos, apoios d os pés ou rastos
UB9YP1P0.book Page 2 Monday, October 11, 2021 1:58 PM

12-1
12

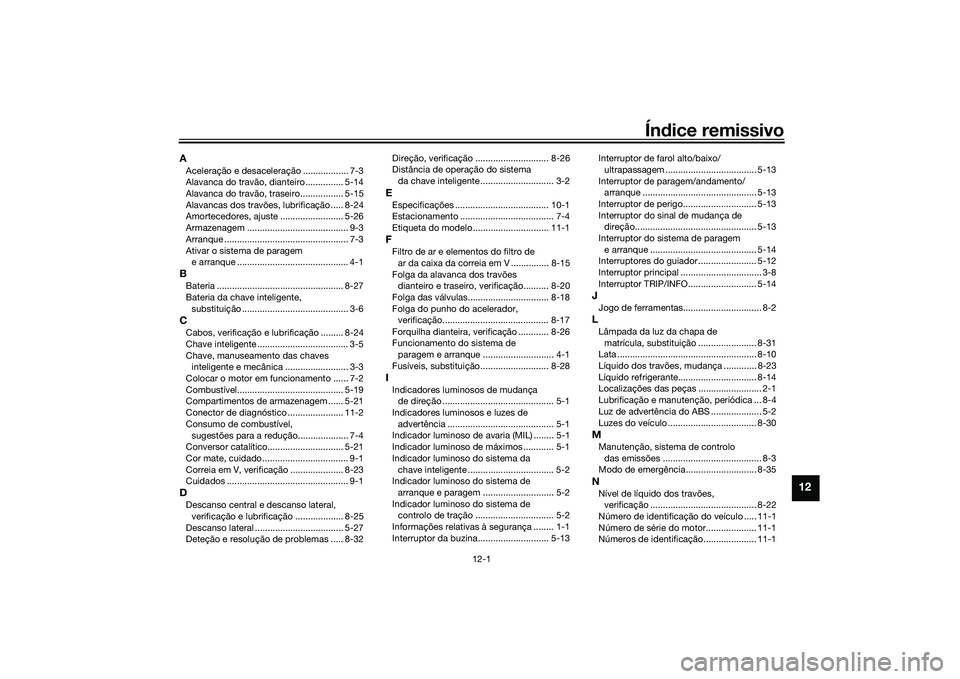

Índice remissivo
AAceleração e desaceleração .................. 7-3
Alavanca do travão, dianteiro ............... 5-14
Alavanca do travão, traseiro................. 5-15
Alavancas dos travões, lubrificação ..... 8-24
Amortecedores, ajuste ......................... 5-26
Armazenagem ........................................ 9-3
Arranque ................................................. 7-3
Ativar o sistema de paragem
e arranque ............................................ 4-1BBateria .................................................. 8-27
Bateria da chave inteligente, substituição .......................................... 3-6CCabos, verificação e lubrificação ......... 8-24
Chave inteligente .................................... 3-5
Chave, manuseamento das chaves inteligente e mecânica ......................... 3-3
Colocar o motor em funcionamento ...... 7-2
Combustível.......................................... 5-19
Compartimentos de armazenagem ...... 5-21
Conector de diagnóstico ...................... 11-2
Consumo de combustível, sugestões para a redução.................... 7-4
Conversor catalítico.............................. 5-21
Cor mate, cuidado .................................. 9-1
Correia em V, verificação ..................... 8-23
Cuidados ................................................ 9-1DDescanso central e descanso lateral,
verificação e lubrificação ................... 8-25
Descanso lateral ................................... 5-27
Deteção e resolução de problemas ..... 8-32 Direção, verificação ............................. 8-26
Distância de operação do sistema
da chave inteligente ............................. 3-2
EEspecificações ..................................... 10-1
Estacionamento ..................................... 7-4
Etiqueta do modelo .............................. 11-1FFiltro de ar e elementos do filtro de ar da caixa da correia em V ............... 8-15
Folga da alavanca dos travões dianteiro e traseiro, verificação.......... 8-20
Folga das válvulas................................ 8-18
Folga do punho do acelerador, verificação.......................................... 8-17
Forquilha dianteira, verificação ............ 8-26
Funcionamento do sistema de paragem e arranque ............................ 4-1
Fusíveis, substituição ........................... 8-28IIndicadores luminosos de mudança de direção ............................................ 5-1
Indicadores luminosos e luzes de
advertência .......................................... 5-1
Indicador luminoso de avaria (MIL) ........ 5-1
Indicador luminoso de máximos ............ 5-1
Indicador luminoso do sistema da chave inteligente .................................. 5-2
Indicador luminoso do sistema de
arranque e paragem ............................ 5-2
Indicador luminoso do sistema de controlo de tração ............................... 5-2
Informações relativas à segurança ........ 1-1
Interruptor da buzina............................ 5-13 Interruptor de farol alto/baixo/
ultrapassagem .................................... 5-13
Interruptor de paragem/andamento/ arranque ............................................. 5-13
Interruptor de perigo............................. 5-13
Interruptor do sinal de mudança de direção................................................ 5-13
Interruptor do sistema de paragem
e arranque .......................................... 5-14
Interruptores do guiador ....................... 5-12
Interruptor principal ................................ 3-8
Interruptor TRIP/INFO........................... 5-14
JJogo de ferramentas............................... 8-2LLâmpada da luz da chapa de matrícula, substituição ....................... 8-31
Lata ....................................................... 8-10
Líquido dos travões, mudança ............. 8-23
Líquido refrigerante............................... 8-14
Localizações das peças ......................... 2-1
Lubrificação e manutenção, periódica ... 8-4
Luz de advertência do ABS .................... 5-2
Luzes do veículo ................................... 8-30MManutenção, sistema de controlo
das emissões ....................................... 8-3
Modo de emergência............................ 8-35NNível de líquido dos travões, verificação .......................................... 8-22
Número de identificação do veículo ..... 11-1
Número de série do motor.................... 11-1
Números de identificação..................... 11-1
UB9YP1P0.book Page 1 Monday, October 11, 2021 1:58 PM

Índice remissivo
12-2
12
OÓleo da transmissão final ..................... 8-12
Óleo do motor e coador de óleo .......... 8-10PPainel, remoção e instalação .................. 8-8
Para-vento ............................................ 5-23
Pastilhas do travão da frente e de
trás, verificação .................................. 8-21
Pneus .................................................... 8-18
Posição do guiador, ajuste ................... 5-26
Precauções ao utilizar o sistema de paragem e arranque ........................ 4-3
Punho e cabo do acelerador, verificação e lubrificação .................... 8-24RRecomendações para uma condução segura.................................. 1-5
Registo de dados, veículo .................... 11-2
Rodagem de amaciamento do motor ..... 7-1
Rodas.................................................... 8-20
Rolamentos de roda, verificação .......... 8-27SSinal de mudança de direção dianteiro.............................................. 8-30
Sistema da chave inteligente .................. 3-1
Sistema de chave inteligente .................. 3-1
Sistema de chave inteligente, resolução de problemas ..................... 8-32
Sistema de controlo de tração ............. 5-16
Sistema de corte do circuito de ignição ................................................ 5-28
Sistema de paragem e arranque ............ 4-1 Sistema de travão antibloqueio
(ABS) .................................................. 5-15
Sobreaquecimento do motor ............... 8-34
TTabela de deteção e resolução de problemas .......................................... 8-33
Tampa do depósito de combustível..... 5-18
Taquímetro ............................................. 5-3
Tomada CC auxiliar .............................. 5-27
Travagem................................................ 7-3
Tubo de descarga do depósito de combustível ........................................ 5-20VVela de ignição, verificação.................... 8-9
Velocímetro ............................................ 5-3
Visor multifuncional ................................ 5-4
UB9YP1P0.book Page 2 Monday, October 11, 2021 1:58 PM
