Funções dos controlos e instrumentos
5-6
5
intermitentes. Se isto acontecer, soli-
cite a um concessionário Yamaha que
verifique o veículo logo que possível.
 A temperatura do líquido refrigerante
varia com as alterações climáticas e
com a carga sobre o motor.

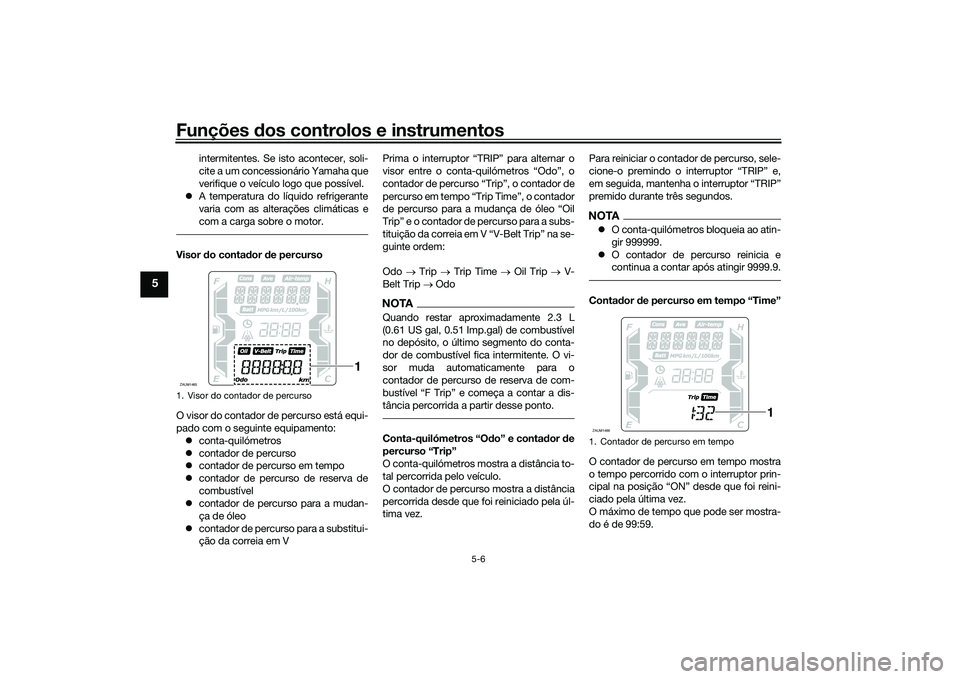

Visor do conta dor de percurso
O visor do contador de percurso está equi-
pado com o seguinte equipamento:  conta-quilómetros
 contador de percurso
 contador de percurso em tempo
 contador de percurso de reserva de
combustível
 contador de percurso para a mudan-
ça de óleo
 contador de percurso para a substitui-
ção da correia em V Prima o interruptor “TRIP” para alternar o
visor entre o conta-quilómetros “Odo”, o
contador de percurso “Trip”, o contador de
percurso em tempo “Trip Time”, o contador
de percurso para a mudança de óleo “Oil
Trip” e o contador de percurso para a subs-
tituição da correia em V “V-Belt Trip” na se-
guinte ordem:
Odo
 Trip  Trip Time  Oil Trip  V-
Belt Trip  Odo
NOTAQuando restar aproximadamente 2.3 L
(0.61 US gal, 0.51 Imp.gal) de combustível
no depósito, o último segmento do conta-
dor de combustível fica intermitente. O vi-
sor muda automaticamente para o
contador de percurso de reserva de com-
bustível “F Trip” e começa a contar a dis-
tância percorrida a partir desse ponto.Conta-quilómetros “O do” e conta dor de
percurso “Trip”
O conta-quilómetros mostra a distância to-
tal percorrida pelo veículo.
O contador de percurso mostra a distância
percorrida desde que foi reiniciado pela úl-
tima vez. Para reiniciar o contador de percurso, sele-
cione-o premindo o interruptor “TRIP” e,
em seguida, mantenha o interruptor “TRIP”
premido durante três segundos.
NOTA
O conta-quilómetros bloqueia ao atin-
gir 999999.
 O contador de percurso reinicia e
continua a contar após atingir 9999.9.Conta dor de percurso em tempo “Time”
O contador de percurso em tempo mostra
o tempo percorrido com o interruptor prin-
cipal na posição “ON” desde que foi reini-
ciado pela última vez.
O máximo de tempo que pode ser mostra-
do é de 99:59.
1. Visor do contador de percursoZAUM1485
1
1. Contador de percurso em tempoZAUM1486
1
UB9YP1P0.book Page 6 Monday, October 11, 2021 1:58 PM

Funções dos controlos e instrumentos
5-7
5
NOTAPara reiniciar o contador de percurso em
tempo, selecione-o premindo o interruptor
“TRIP” e, em seguida, mantenha o inter-
ruptor “TRIP” premido durante três segun-

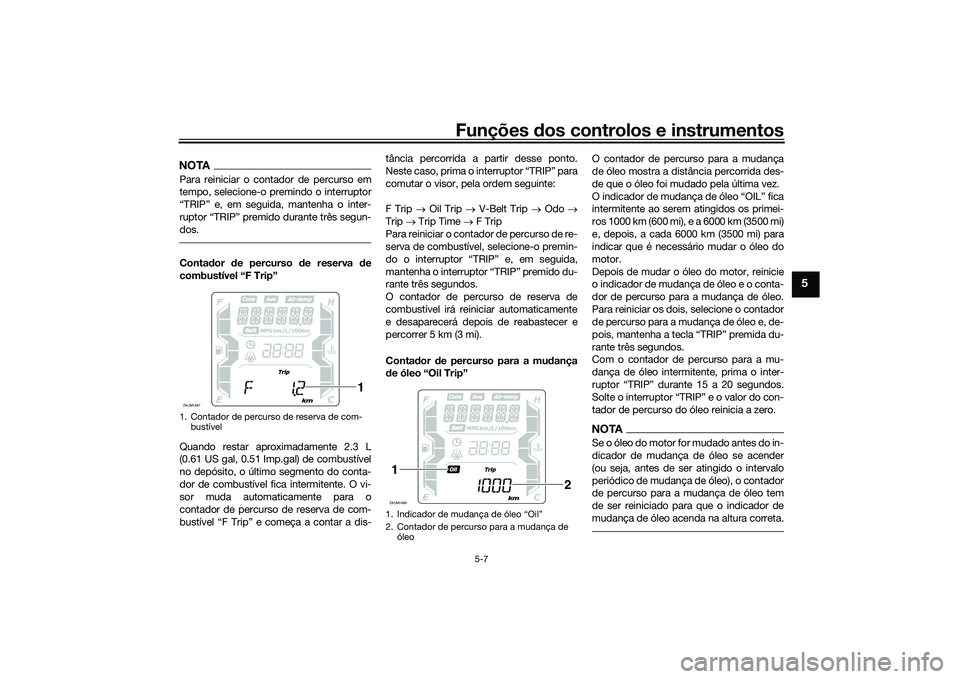

dos.Contador de percurso d e reserva de
combustível “F Trip”
Quando restar aproximadamente 2.3 L
(0.61 US gal, 0.51 Imp.gal) de combustível
no depósito, o último segmento do conta-
dor de combustível fica intermitente. O vi-
sor muda automaticamente para o
contador de percurso de reserva de com-
bustível “F Trip” e começa a contar a dis- tância percorrida a partir desse ponto.
Neste caso, prima o interruptor “TRIP” para
comutar o visor, pela ordem seguinte:
F Trip 
Oil Trip  V-Belt Trip  Odo 
Trip  Trip Time  F Trip
Para reiniciar o contador de percurso de re-
serva de combustível, selecione-o premin-
do o interruptor “TRIP” e, em seguida,
mantenha o interruptor “TRIP” premido du-
rante três segundos.
O contador de percurso de reserva de
combustível irá reiniciar automaticamente
e desaparecerá depois de reabastecer e
percorrer 5 km (3 mi).
Conta dor de percurso para a mu dança
d e óleo “Oil Trip” O contador de percurso para a mudança
de óleo mostra a distância percorrida des-
de que o óleo foi mudado pela última vez.
O indicador de mudança de óleo “OIL” fica
intermitente ao serem atingidos os primei-
ros 1000 km (600 mi), e a 6000 km (3500 mi)
e, depois, a cada 6000 km (3500 mi) para
indicar que é necessário mudar o óleo do
motor.
Depois de mudar o óleo do motor, reinicie
o indicador de mudança de óleo e o conta-
dor de percurso para a mudança de óleo.
Para reiniciar os dois, selecione o contador
de percurso para a mudança de óleo e, de-
pois, mantenha a tecla “TRIP” premida du-
rante três segundos.
Com o contador de percurso para a mu-
dança de óleo intermitente, prima o inter-
ruptor “TRIP” durante 15 a 20 segundos.
Solte o interruptor “TRIP” e o valor do con-
tador de percurso do óleo reinicia a zero.
NOTASe o óleo do motor for mudado antes do in-
dicador de mudança de óleo se acender
(ou seja, antes de ser atingido o intervalo
periódico de mudança de óleo), o contador
de percurso para a mudança de óleo tem
de ser reiniciado para que o indicador de
mudança de óleo acenda na altura correta.
1. Contador de percurso de reserva de com-
bustívelZAUM1487
1
1. Indicador de mudança de óleo “Oil”
2. Contador de percurso para a mudança de óleoZAUM14881
2
UB9YP1P0.book Page 7 Monday, October 11, 2021 1:58 PM

Funções dos controlos e instrumentos
5-8
5

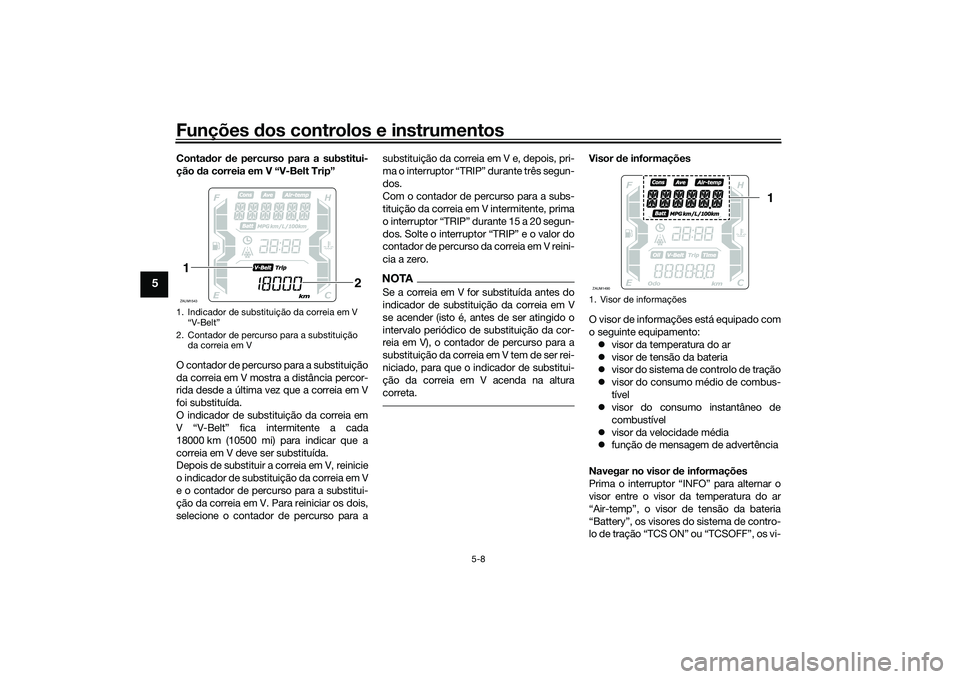

Conta dor de percurso para a substitui-
ção da correia em V “V-Belt Trip”
O contador de percurso para a substituição
da correia em V mostra a distância percor-
rida desde a última vez que a correia em V
foi substituída.
O indicador de substituição da correia em
V “V-Belt” fica intermitente a cada
18000 km (10500 mi) para indicar que a
correia em V deve ser substituída.
Depois de substituir a correia em V, reinicie
o indicador de substituição da correia em V
e o contador de percurso para a substitui-
ção da correia em V. Para reiniciar os dois,
selecione o contador de percurso para a substituição da correia em V e, depois, pri-
ma o interruptor “TRIP” durante três segun-
dos.
Com o contador de percurso para a subs-
tituição da correia em V intermitente, prima
o interruptor “TRIP” durante 15 a 20 segun-
dos. Solte o interruptor “TRIP” e o valor do
contador de percurso da correia em V reini-
cia a zero.
NOTASe a correia em V for substituída antes do
indicador de substituição da correia em V
se acender (isto é, antes de ser atingido o
intervalo periódico de substituição da cor-
reia em V), o contador de percurso para a
substituição da correia em V tem de ser rei-
niciado, para que o indicador de substitui-
ção da correia em V acenda na altura
correta.
Visor
de informações
O visor de informações está equipado com
o seguinte equipamento:  visor da temperatura do ar
 visor de tensão da bateria
 visor do sistema de controlo de tração
 visor do consumo médio de combus-
tível
 visor do consumo instantâneo de
combustível
 visor da velocidade média
 função de mensagem de advertência
Navegar no visor de informações
Prima o interruptor “INFO” para alternar o
visor entre o visor da temperatura do ar
“Air-temp”, o visor de tensão da bateria
“Battery”, os visores do sistema de contro-
lo de tração “TCS ON” ou “TCSOFF”, os vi-
1. Indicador de substituição da correia em V “V-Belt”
2. Contador de percurso para a substituição da correia em VZAUM15431
2
1. Visor de informaçõesZAUM1490
1
UB9YP1P0.book Page 8 Monday, October 11, 2021 1:58 PM

Funções dos controlos e instrumentos
5-12
5

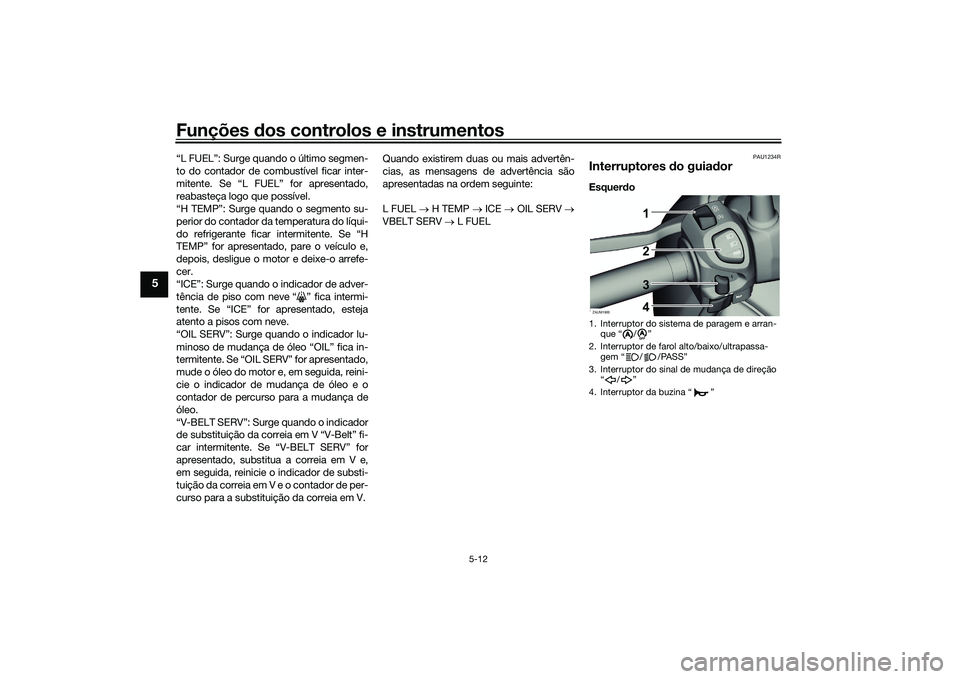

“L FUEL”: Surge quando o último segmen-
to do contador de combustível ficar inter-
mitente. Se “L FUEL” for apresentado,
reabasteça logo que possível.
“H TEMP”: Surge quando o segmento su-
perior do contador da temperatura do líqui-
do refrigerante ficar intermitente. Se “H
TEMP” for apresentado, pare o veículo e,
depois, desligue o motor e deixe-o arrefe-
cer.
“ICE”: Surge quando o indicador de adver-
tência de piso com neve “ ” fica intermi-
tente. Se “ICE” for apresentado, esteja
atento a pisos com neve.
“OIL SERV”: Surge quando o indicador lu-
minoso de mudança de óleo “OIL” fica in-
termitente. Se “OIL SERV” for apresentado,
mude o óleo do motor e, em seguida, reini-
cie o indicador de mudança de óleo e o
contador de percurso para a mudança de
óleo.
“V-BELT SERV”: Surge quando o indicador
de substituição da correia em V “V-Belt” fi-
car intermitente. Se “V-BELT SERV” for
apresentado, substitua a correia em V e,
em seguida, reinicie o indicador de substi-
tuição da correia em V e o contador de per-
curso para a substituição da correia em V. Quando existirem duas ou mais advertên-
cias, as mensagens de advertência são
apresentadas na ordem seguinte:
L FUEL
 H TEMP  ICE  OIL SERV 
VBELT SERV  L FUEL
PAU1234R
