AUX YAMAHA XMAX 125 2022 Manuale de Empleo (in Spanish)

Tabla de contenid osInformación relativa a la
seguridad .......................................... 1-1
Otros aspectos de seguridad en la conducción.............................. 1-5
Descripción ...................................... 2-1
Vista izquierda ................................ 2-1
Vista derecha.................................. 2-2
Mandos e instrumentos.................. 2-3
Sistema de llave inteligente ........... 3-1
Sistema de llave inteligente ............ 3-1
Radio de alcance del sistema de llave inteligente ...................... 3-2
Manipulación de la llave inteligente y las llaves mecánicas................. 3-3
Llave inteligente.............................. 3-5
Cambio de la pila de la llave
inteligente.................................... 3-6
Interruptor principal ........................ 3-8
Sistema de para da-arranque .......... 4-1
Sistema de parada-arranque.......... 4-1
Funcionamiento del sistema de
parada-arranque ......................... 4-1
Funciones de los instrumentos y
man dos ............................................. 5-1
Luces indicadoras y de aviso ......... 5-1
Velocímetro .................................... 5-3
Tacómetro ...................................... 5-3 Visor multifunción ........................... 5-4
Interruptores del manillar .............. 5-12
Maneta del freno delantero ........... 5-14
Maneta del freno trasero............... 5-14
Sistema antibloqueo de frenos
(ABS) .......................................... 5-14
Sistema de control de tracción ..... 5-15
Tapón del depósito de gasolina.... 5-17
Combustible .................................. 5-18
Tubo de desbordamiento del depósito de gasolina ................. 5-19
Catalizador .................................... 5-20
Compartimentos portaobjetos ...... 5-20
Parabrisas ..................................... 5-22
Posición del manillar .................... 5-24
Ajuste de los conjuntos amortiguadores ......................... 5-25
Toma de corriente continua auxiliar ...................................... 5-25
Caballete lateral ............................ 5-26
Sistema de corte del circuito de
encendido .................................. 5-27
Para su seguri dad –
comprobaciones previas ................. 6-1
Utilización y puntos importantes
para la con ducción ........................... 7-1
Rodaje del motor ............................ 7-1
Arranque del motor ......................... 7-2
Inicio de la marcha .......................... 7-3 Aceleración y desaceleración ......... 7-3
Frenada........................................... 7-3
Consejos para reducir el
consumo de gasolina .................. 7-4
Estacionamiento ............................ 7-4
Mantenimiento y ajustes
perió dicos ......................................... 8-1
Juego de herramientas ................... 8-2
Cuadro de mantenimiento periódico del sistema de control
de emisiones ............................... 8-3
Cuadro general de mantenimiento y engrase..................................... 8-5
Desmontaje y montaje del panel .... 8-9
Comprobación de la bujía ............ 8-10
Bombona ...................................... 8-11
Aceite del motor y tamiz de aceite......................................... 8-11
Aceite de la transmisión final ........ 8-13
Líquido refrigerante ...................... 8-14
Filtro de aire y filtro de aire de la caja de la correa trapezoidal ..... 8-15
Comprobación del juego libre del puño del acelerador ............ 8-18
Holgura de las válvulas................. 8-18
Neumáticos................................... 8-18
Llantas de aleación ....................... 8-20
Comprobación del juego libre
de las manetas de freno
delantero y trasero .................... 8-21UB9YS1S0.book Page 1 Monday, October 11, 2021 1:29 PM

Funciones de los instrumentos y man dos
5-25
5
SAU14895

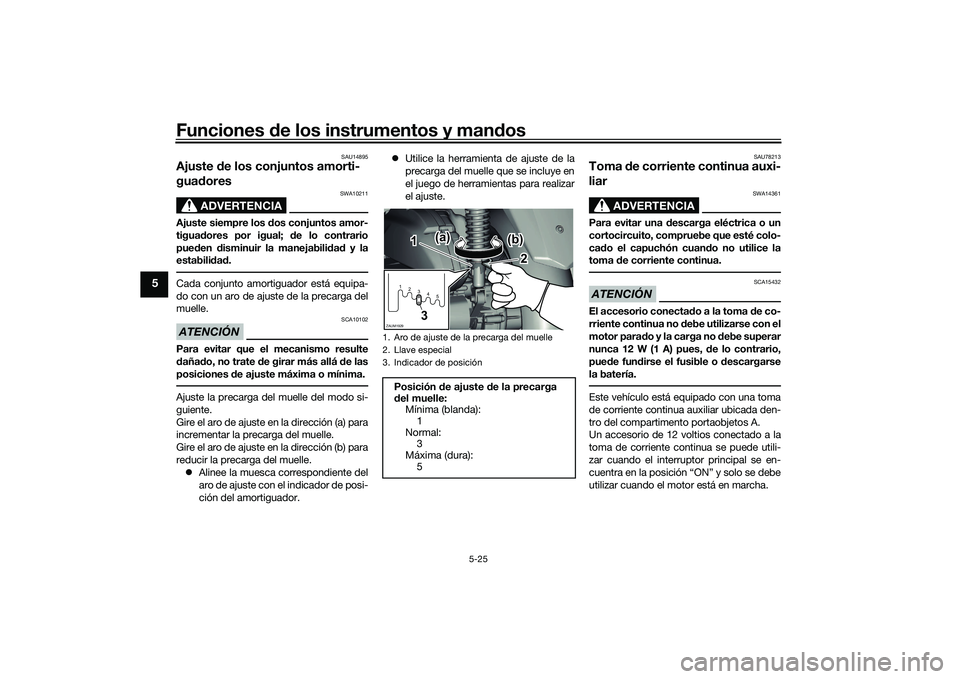

Ajuste de los conjuntos amorti-
gua dores
ADVERTENCIA
SWA10211
Ajuste siempre los dos conjuntos amor-
tigua dores por igual; de lo contrario
pue den disminuir la manejabilid ad y la
estabili dad .Cada conjunto amortiguador está equipa-
do con un aro de ajuste de la precarga del
muelle.ATENCIÓN
SCA10102
Para evitar que el mecanismo resulte
dañad o, no trate d e girar más allá de las
posiciones de ajuste máxima o mínima.Ajuste la precarga del muelle del modo si-
guiente.
Gire el aro de ajuste en la dirección (a) para
incrementar la precarga del muelle.
Gire el aro de ajuste en la dirección (b) para
reducir la precarga del muelle.
 Alinee la muesca correspondiente del
aro de ajuste con el indicador de posi-
ción del amortiguador. 
Utilice la herramienta de ajuste de la
precarga del muelle que se incluye en
el juego de herramientas para realizar
el ajuste.
SAU78213
Toma de corriente continua auxi-
liar
ADVERTENCIA
SWA14361
Para evitar una descarga eléctrica o un
cortocircuito, compruebe que esté colo-
cad o el capuchón cuan do no utilice la
toma de corriente continua.ATENCIÓN
SCA15432
El accesorio conecta do a la toma de co-
rriente continua no debe utilizarse con el
motor para do y la carga no debe superar
nunca 12 W (1 A) pues, de lo contrario,
pue de fun dirse el fusible o descargarse
la batería.Este vehículo está equipado con una toma
de corriente continua auxiliar ubicada den-
tro del compartimento portaobjetos A.
Un accesorio de 12 voltios conectado a la
toma de corriente continua se puede utili-
zar cuando el interruptor principal se en-
cuentra en la posición “ON” y solo se debe
utilizar cuando el motor está en marcha.
1. Aro de ajuste de la precarga del muelle
2. Llave especial
3. Indicador de posiciónPosición de ajuste d e la precarga
d el muelle:
Mínima (blanda): 1
Normal: 3
Máxima (dura):
51 2345
ZAUM1929
2 2
1
(b)
(b)
(a)
(a)2
1
3 (b)
(a)
UB9YS1S0.book Page 25 Monda
y, October 11, 2021 1:29 PM

Funciones de los instrumentos y man dos
5-26
5

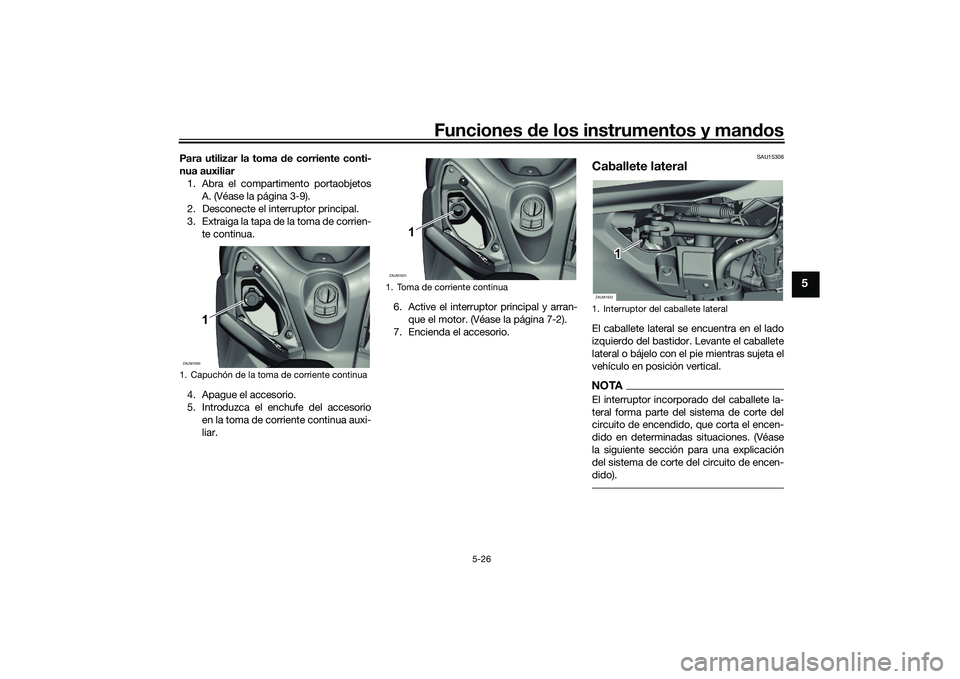

Para utilizar la toma de corriente conti-
nua auxiliar 1. Abra el compartimento portaobjetos A. (Véase la página 3-9).
2. Desconecte el interruptor principal.
3. Extraiga la tapa de la toma de corrien-
te continua.
4. Apague el accesorio.
5. Introduzca el enchufe del accesorio en la toma de corriente continua auxi-
liar. 6. Active el interruptor principal y arran-
que el motor. (Véase la página 7-2).
7. Encienda el accesorio.
SAU15306
Caballete lateralEl caballete lateral se encuentra en el lado
izquierdo del bastidor. Levante el caballete
lateral o bájelo con el pie mientras sujeta el
vehículo en posición vertical.NOTAEl interruptor incorporado del caballete la-
teral forma parte del sistema de corte del
circuito de encendido, que corta el encen-
dido en determinadas situaciones. (Véase
la siguiente sección para una explicación
del sistema de corte del circuito de encen-
dido).
1. Capuchón de la toma de corriente continuaZAUM1930
1
1. Toma de corriente continuaZAUM1931
1
1. Interruptor del caballete lateralZAUM1932
1
UB9YS1S0.book Page 26 Monda y, October 11, 2021 1:29 PM

Mantenimiento y ajustes periódicos8-27
8
SAU23292

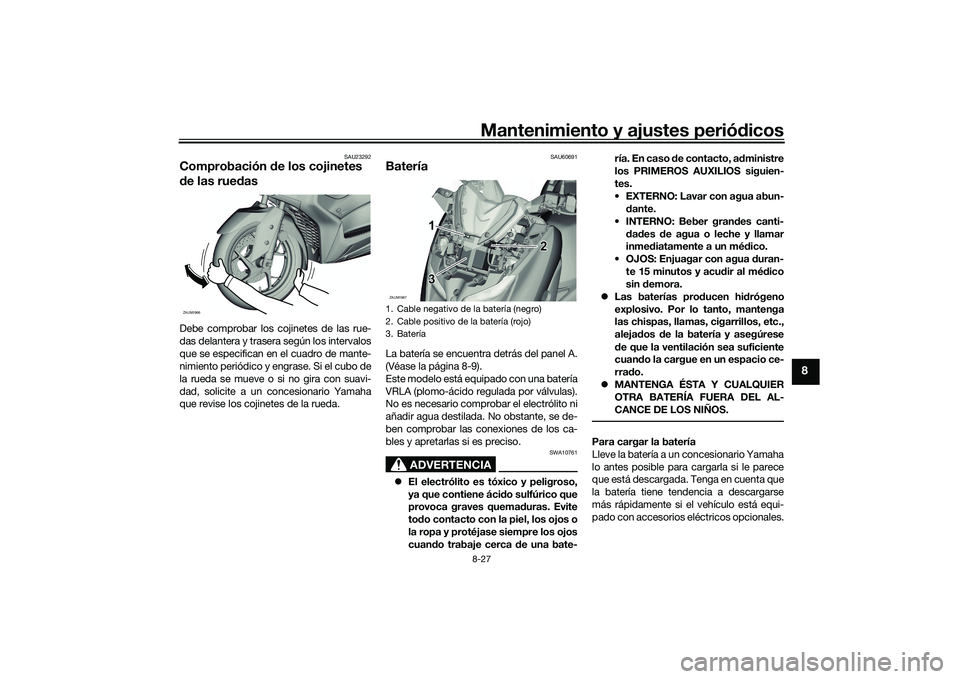

Comprobación de los cojinetes
d e las rue dasDebe comprobar los cojinetes de las rue-
das delantera y trasera según los intervalos
que se especifican en el cuadro de mante-
nimiento periódico y engrase. Si el cubo de
la rueda se mueve o si no gira con suavi-
dad, solicite a un concesionario Yamaha
que revise los cojinetes de la rueda.
SAU60691
BateríaLa batería se encuentra detrás del panel A.
(Véase la página 8-9).
Este modelo está equipado con una batería
VRLA (plomo-ácido regulada por válvulas).
No es necesario comprobar el electrólito ni
añadir agua destilada. No obstante, se de-
ben comprobar las conexiones de los ca-
bles y apretarlas si es preciso.
ADVERTENCIA
SWA10761
 El electrólito es tóxico y peligroso,
ya que contiene áci do sulfúrico que
provoca graves quema duras. Evite
to do contacto con la piel, los ojos o
la ropa y protéjase siempre los ojos
cuan do trabaje cerca d e una bate- ría. En caso
de contacto, a dministre
los PRIMEROS AUXILIOS siguien-
tes.
EXTERNO: Lavar con agua abun- dante.
INTERNO: Beber gran des canti-
d ad es de agua o leche y llamar
inme diatamente a un mé dico.
OJOS: Enjuagar con agua duran-
te 15 minutos y acu dir al mé dico
sin demora.
 Las baterías pro ducen hi drógeno
explosivo. Por lo tanto, mantenga
las chispas, llamas, cigarrillos, etc.,
aleja dos de la batería y asegúrese
d e que la ventilación sea suficiente
cuan do la cargue en un espacio ce-
rra do.
 MANTENGA ÉSTA Y CUALQUIER
OTRA BATERÍA FUERA DEL AL-
CANCE DE LOS NIÑOS.
Para cargar la batería
Lleve la batería a un concesionario Yamaha
lo antes posible para cargarla si le parece
que está descargada. Tenga en cuenta que
la batería tiene tendencia a descargarse
más rápidamente si el vehículo está equi-
pado con accesorios eléctricos opcionales.
ZAUM1966
1. Cable negativo de la batería (negro)
2. Cable positivo de la batería (rojo)
3. BateríaZAUM1967
3 3
3 2
21
1
UB9YS1S0.book Page 27 Monda
y, October 11, 2021 1:29 PM

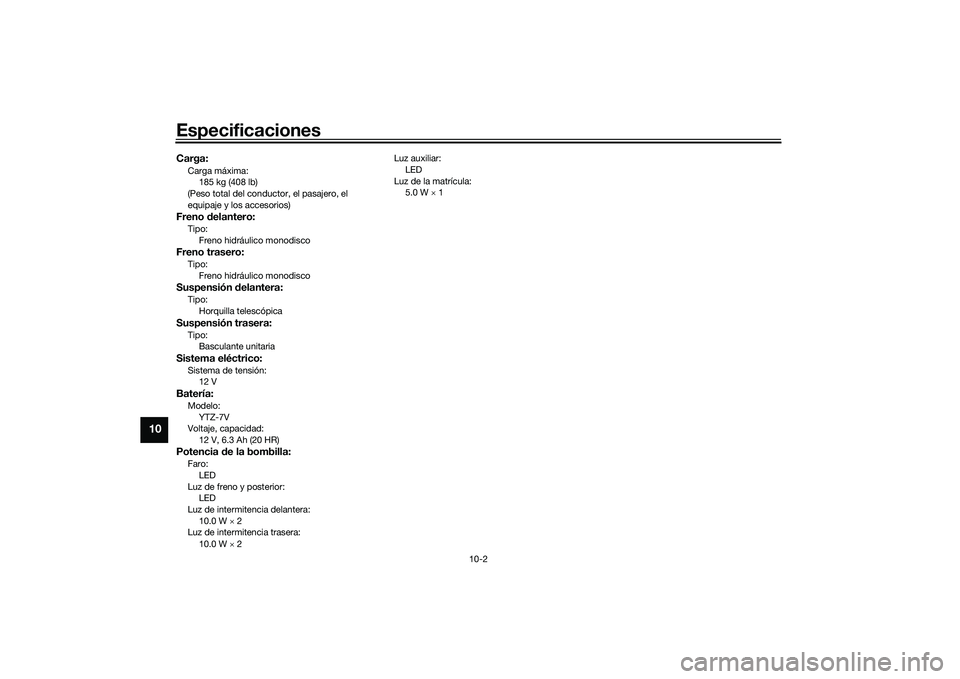

Especificaciones
10-2
10
Carga:Carga máxima:185 kg (408 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)Freno delantero:Tipo:
Freno hidráulico monodiscoFreno trasero:Tipo:Freno hidráulico monodiscoSuspensión delantera:Tipo:
Horquilla telescópicaSuspensión trasera:Tipo:Basculante unitariaSistema eléctrico:Sistema de tensión:12 VBatería:Modelo:
YTZ-7V
Voltaje, capacidad: 12 V, 6.3 Ah (20 HR)Potencia de la bombilla:Faro:
LED
Luz de freno y posterior: LED
Luz de intermitencia delantera: 10.0 W  2
Luz de intermitencia trasera:
10.0 W  2 Luz auxiliar:
LED
Luz de la matrícula: 5.0 W  1
UB9YS1S0.book Page 2 Monday, October 11, 2021 1:29 PM

Índice alfabético
12-2
12
Modo de emergencia ........................... 8-35NNeumáticos .......................................... 8-18
Número de identificación del
vehículo .............................................. 11-1
Número de serie del motor................... 11-1
Números de identificación.................... 11-1PPanel, desmontaje y montaje ................. 8-9
Parabrisas............................................. 5-22
Pastillas de freno delantero y trasero, comprobación .................................... 8-21
Pila de la llave inteligente, cambio ......... 3-6
Posición del manillar, ajuste ................. 5-24
Precauciones de uso del sistema de parada-arranque .................................. 4-3
Puño del acelerador y cable, comprobación y engrase ................... 8-24RRadio de alcance del sistema de
llave inteligente..................................... 3-2
Registro de los datos, vehículo ............ 11-2
Rodaje del motor .................................... 7-1
Ruedas ................................................. 8-20SSistema antibloqueo de frenos (ABS)... 5-14
Sistema de control de tracción ............ 5-15
Sistema de corte del circuito de
encendido .......................................... 5-27
Sistema de llave inteligente .................... 3-1
Sistema de llave inteligente,
localización de averías ....................... 8-32
Sistema de parada-arranque.................. 4-1
Situación de las piezas ........................... 2-1
TTacómetro .............................................. 5-3
Tapón del depósito de gasolina........... 5-17
Toma de corriente continua auxiliar..... 5-25
Tubo de desbordamiento del depósito de gasolina ......................... 5-19VVelocímetro ............................................ 5-3
Visor multifunción................................... 5-4
UB9YS1S0.book Page 2 Monday, October 11, 2021 1:29 PM
