ABS YAMAHA XMAX 125 2022 Manuale duso (in Italian)

IndiceInformazioni di sicurezza ................ 1-1
Ulteriori consigli per una guida sicura................................. 1-5
Descrizione ....................................... 2-1
Vista da sinistra .............................. 2-1
Vista da destra................................ 2-2
Comandi e strumentazione ............ 2-3
Sistema smart key .......................... 3-1
Sistema smart key .......................... 3-1
Raggio d’azione del sistema
smart key .................................... 3-2
Modo di impiego di smart key
e chiavi meccaniche.................... 3-3
Smart key ....................................... 3-5
Sostituzione della batteria della smart key ............................ 3-6
Blocchetto accensione ................... 3-8
Sistema Stop an d Start ................... 4-1
Sistema Stop and Start .................. 4-1
Funzionamento del sistema Stop and Start ..................................... 4-1
Strumento e funzioni di controllo ... 5-1
Spie di segnalazione e di avvertimento ............................... 5-1
Tachimetro ..................................... 5-3
Contagiri ......................................... 5-3
Display multifunzione ..................... 5-4 Interruttori manubrio ..................... 5-12
Leva freno anteriore ...................... 5-14
Leva freno posteriore .................... 5-14
Sistema frenante anti-bloccaggio
(ABS) .......................................... 5-14
Sistema di controllo della trazione ...................................... 5-15
Tappo serbatoio carburante ......... 5-17
Carburante .................................... 5-18
Tubo di troppopieno del serbatoio carburante ................. 5-20
Convertitore catalitico ................... 5-20
Vani portaoggetti........................... 5-20
Parabrezza .................................... 5-22
Posizione del manubrio ................ 5-24
Regolazione degli assiemi ammortizzatori ........................... 5-25
Presa ausiliaria (CC) ..................... 5-25
Cavalletto laterale ......................... 5-26
Sistema d’interruzione circuito accensione ................................ 5-27
Per la vostra sicurezza –
controlli prima d ell’utilizzo.............. 6-1
Funzionamento e valutazioni
importanti per la g uida ..................... 7-1
Rodaggio......................................... 7-1
Avviare il motore ............................. 7-2
Avvio del mezzo .............................. 7-3
Accelerazione e decelerazione ....... 7-3 Frenatura ........................................ 7-3
Consigli per ridurre il consumo
del carburante ............................. 7-4
Parcheggio .................................... 7-4
Manutenzione e re golazione
perio diche ......................................... 8-1
Kit attrezzi ....................................... 8-2
Tabella di manutenzione
periodica per il sistema
di controllo emissioni .................. 8-3
Tabella manutenzione generale e lubrificazione ............................ 8-4
Rimozione e installazione
del pannello ................................. 8-8
Controllo della candela ................... 8-9
Filtro a carboni attivi ..................... 8-10
Olio motore e filtro olio ................. 8-10
Olio trasmissione finale................. 8-12
Liquido refrigerante ...................... 8-13
Elementi filtranti del filtro aria e del carter cinghia
trapezoidale............................... 8-14
Controllo del gioco della manopola acceleratore ............. 8-17
Gioco valvole ................................ 8-17
Pneumatici .................................... 8-17
Ruote in lega................................. 8-19
Controllo gioco delle leve freno
anteriore e posteriore ................ 8-20UB9YH1H0.book Page 1 Monday, October 11, 2021 10:22 AM

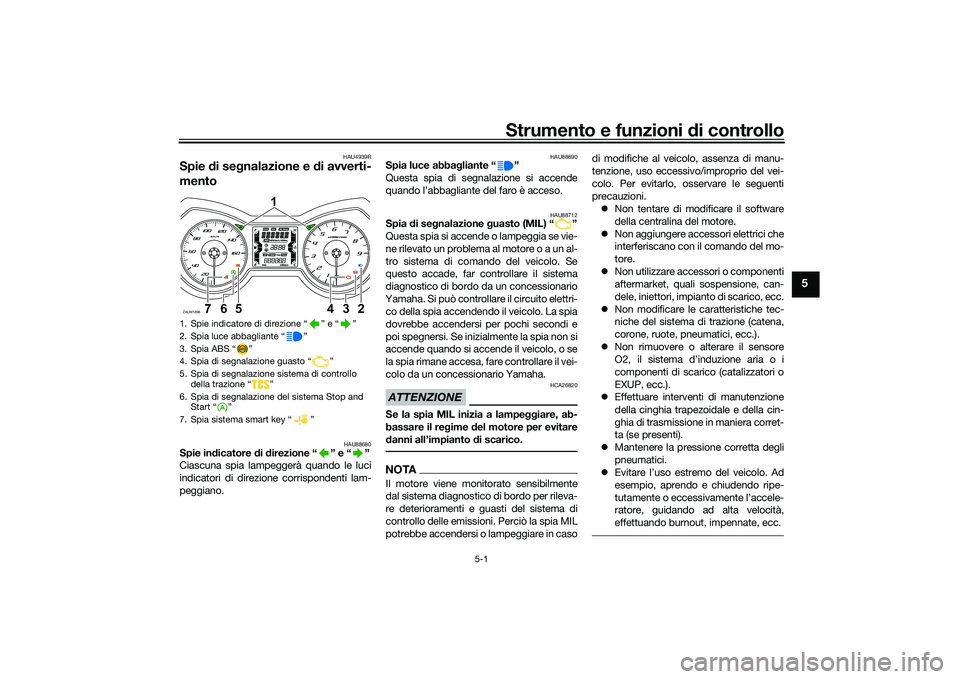

Strumento e funzioni di controllo
5-1
5
HAU4939R
Spie di se gnalazione e d i avverti-
mento
HAU88680
Spie in dicatore di d irezione “ ” e “ ”
Ciascuna spia lampeggerà quando le luci
indicatori di direzione corrispondenti lam-
peggiano.
HAU88690
Spia luce abbag liante “ ”
Questa spia di segnalazione si accende
quando l’abbagliante del faro è acceso.
HAU88712
Spia di se gnalazione guasto (MIL) “ ”
Questa spia si accende o lampeggia se vie-
ne rilevato un problema al motore o a un al-
tro sistema di comando del veicolo. Se
questo accade, far controllare il sistema
diagnostico di bordo da un concessionario
Yamaha. Si può controllare il circuito elettri-
co della spia accendendo il veicolo. La spia
dovrebbe accendersi per pochi secondi e
poi spegnersi. Se inizialmente la spia non si
accende quando si accende il veicolo, o se
la spia rimane accesa, fare controllare il vei-
colo da un concessionario Yamaha.ATTENZIONE
HCA26820
Se la spia MIL inizia a lampe ggiare, ab-
bassare il re gime del motore per evitare
d anni all’impianto di scarico.NOTAIl motore viene monitorato sensibilmente
dal sistema diagnostico di bordo per rileva-
re deterioramenti e guasti del sistema di
controllo delle emissioni. Perciò la spia MIL
potrebbe accendersi o lampeggiare in caso di modifiche al veicolo, assenza di manu-
tenzione, uso eccessivo/improprio del vei-
colo. Per evitarlo, osservare le seguenti
precauzioni.
 Non tentare di modificare il software
della centralina del motore.
 Non aggiungere accessori elettrici che
interferiscano con il comando del mo-
tore.
 Non utilizzare accessori o componenti
aftermarket, quali sospensione, can-
dele, iniettori, impianto di scarico, ecc.
 Non modificare le caratteristiche tec-
niche del sistema di trazione (catena,
corone, ruote, pneumatici, ecc.).
 Non rimuovere o alterare il sensore
O2, il sistema d’induzione aria o i
componenti di scarico (catalizzatori o
EXUP, ecc.).
 Effettuare interventi di manutenzione
della cinghia trapezoidale e della cin-
ghia di trasmissione in maniera corret-
ta (se presenti).
 Mantenere la pressione corretta degli
pneumatici.
 Evitare l’uso estremo del veicolo. Ad
esempio, aprendo e chiudendo ripe-
tutamente o eccessivamente l’accele-
ratore, guidando ad alta velocità,
effettuando burnout, impennate, ecc.
1. Spie indicatore di direzione “ ” e “ ”
2. Spia luce abbagliante “ ”
3. Spia ABS “ ”
4. Spia di segnalazione guasto “ ”
5. Spia di segnalazione sistema di controllo
della trazione “ ”
6. Spia di segnalazione del sistema Stop and Start “ ”
7. Spia sistema smart key “ ”ZAUM1896
1
234
567
UB9YH1H0.book Page 1 Monday, October 11, 2021 10:22 AM

Strumento e funzioni di controllo
5-2
5
HAU88890
Spia ABS “ ”
Questa spia si accende quando si accende
il veicolo per la prima volta e si spegne
dopo aver iniziato a mettersi in marcia. Se
la spia si accende mentre si è in marcia, è
possibile che il sistema frenante anti-bloc-
caggio non funzioni correttamente.
AVVERTENZA
HWA16043
Se la spia ABS non si spe gne dopo aver
ra ggiunto una velocità di 10 km/h
(6 mi/h) oppure se la spia ABS si accen-
d e mentre si è in marcia:
 Prestare estrema attenzione per
evitare il possibile blocca ggio delle
ruote durante la frenatura d i emer-
g enza.
 Far controllare il veicolo d a un con-
cessionario Yamaha il prima possi-
bile.NOTALa spia ABS potrebbe accendersi quando
si fa andare su di giri il motore con il veicolo
sul suo cavalletto centrale, ma questo non
indica una disfunzione.
HAU88930
Spia di se gnalazione sistema d i control-
lo della trazione “ ”
La spia di segnalazione lampeggerà quan-
do il controllo della trazione si è inserito.
Se il sistema di controllo della trazione vie-
ne spento, questa spia di segnalazione si
accende. (Vedere pagina 5-15.)NOTAQuando si accende il veicolo, la spia do-
vrebbe accendersi per alcuni secondi e poi
spegnersi. Se la spia non si accende o ri-
mane accesa, fare controllare il veicolo da
un concessionario Yamaha.
HAUN2772
Spia di se gnalazione sistema smart key
“”
Questa spia comunica lo stato del sistema
smart key. Quando il sistema smart key
funziona normalmente, questa spia sarà
spenta. Se è presente un errore a carico del
sistema smart key, la spia lampeggerà. La
spia lampeggerà anche quando la comuni-
cazione tra veicolo e smart key ha luogo e
quando si eseguono determinate operazio-
ni con il sistema smart key.
HAUN2830
Spia del sistema Stop an d Start “ ”
Questa spia si accende quando si attiva il
sistema Stop and Start. La spia lampeggia
quando il sistema Stop and Start arresta
automaticamente il motore.NOTAAnche se l’interruttore Stop and Start è im-
postato su “ ”, questa spia potrebbe non
accendersi. (Vedere pagina 4-1.)
A
UB9YH1H0.book Page 2 Monday, October 11, 2021 10:22 AM

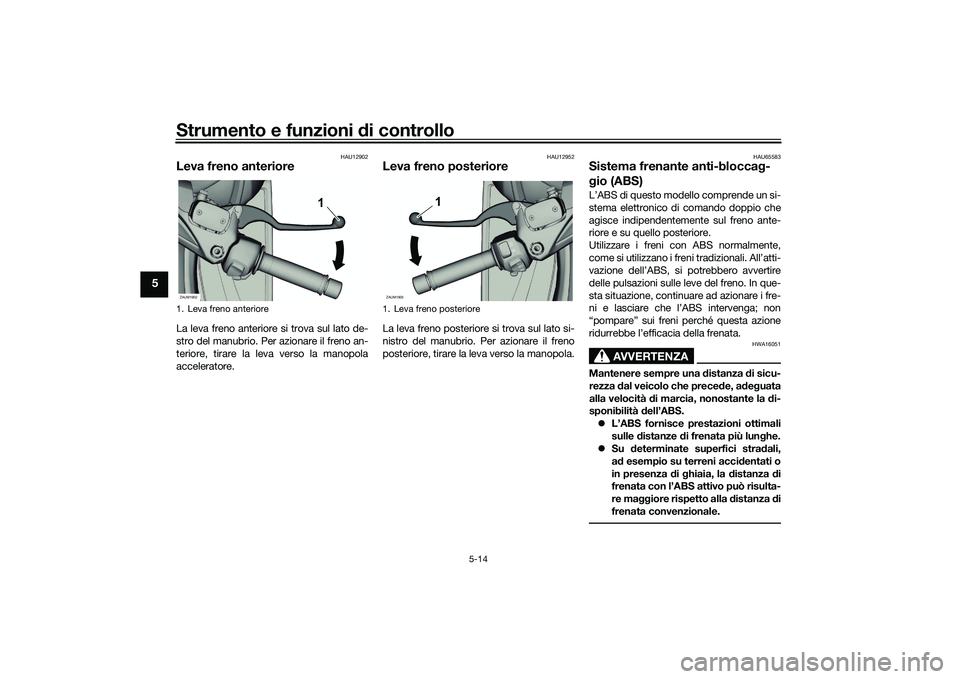

Strumento e funzioni di controllo
5-14
5
HAU12902
Leva freno anterioreLa leva freno anteriore si trova sul lato de-
stro del manubrio. Per azionare il freno an-
teriore, tirare la leva verso la manopola
acceleratore.
HAU12952
Leva freno posterioreLa leva freno posteriore si trova sul lato si-
nistro del manubrio. Per azionare il freno
posteriore, tirare la le va verso la manopola.
HAU65583
Sistema frenante anti-blocca g-
g io (ABS)L’ABS di questo modello comprende un si-
stema elettronico di comando doppio che
agisce indipendentemente sul freno ante-
riore e su quello posteriore.
Utilizzare i freni con ABS normalmente,
come si utilizzano i freni tradizionali. All’atti-
vazione dell’ABS, si potrebbero avvertire
delle pulsazioni sulle leve del freno. In que-
sta situazione, continuare ad azionare i fre-
ni e lasciare che l’ABS intervenga; non
“pompare” sui freni perché questa azione
ridurrebbe l’efficacia della frenata.
AVVERTENZA
HWA16051
Mantenere sempre una distanza di sicu-
rezza dal veicolo che prece de, a deg uata
alla velocità d i marcia, nonostante la d i-
sponibilità dell’ABS.
 L’ABS fornisce prestazioni ottimali
sulle distanze di frenata più lun ghe.
 Su determinate superfici stra dali,
a d esempio su terreni acci dentati o
in presenza d i g hiaia, la distanza di
frenata con l’ABS attivo può risulta-
re maggiore rispetto alla distanza di
frenata convenzionale.
1. Leva freno anterioreZAUM1902
1
1. Leva freno posteriore
1
ZAUM1903
UB9YH1H0.book Page 14 Monday, October 11, 2021 10:22 AM

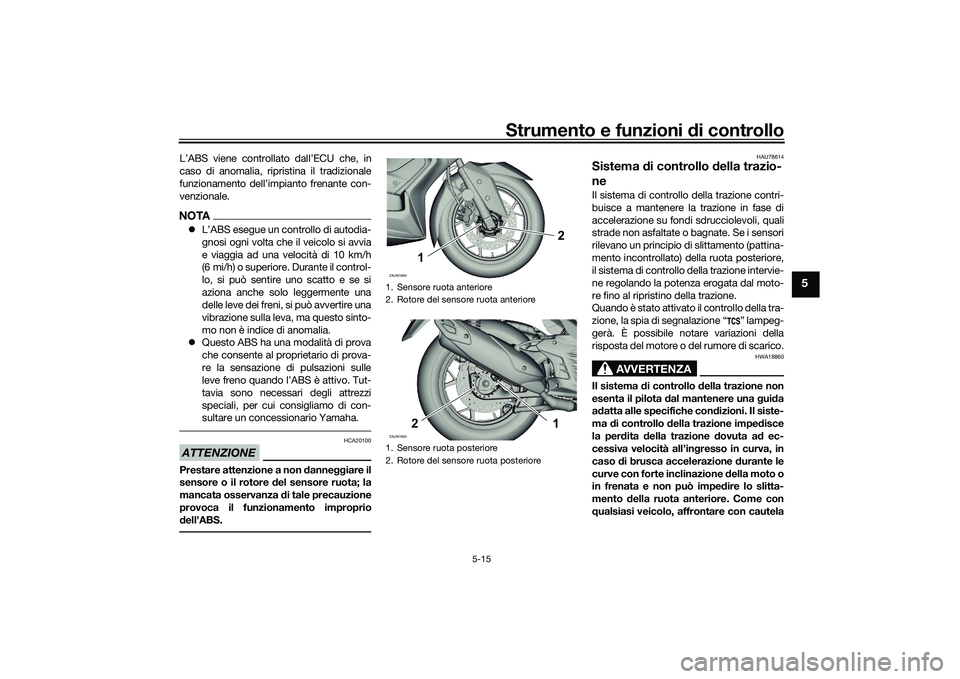

Strumento e funzioni di controllo
5-15
5
L’ABS viene controllato dall’ECU che, in
caso di anomalia, ripristina il tradizionale
funzionamento dell’impianto frenante con-
venzionale.NOTA L’ABS esegue un controllo di autodia-
gnosi ogni volta che il veicolo si avvia
e viaggia ad una velocità di 10 km/h
(6 mi/h) o superiore. Durante il control-
lo, si può sentire uno scatto e se si
aziona anche solo leggermente una
delle leve dei freni, si può avvertire una
vibrazione sulla leva, ma questo sinto-
mo non è indice di anomalia.
 Questo ABS ha una modalità di prova
che consente al proprietario di prova-
re la sensazione di pulsazioni sulle
leve freno quando l’ABS è attivo. Tut-
tavia sono necessari degli attrezzi
speciali, per cui consigliamo di con-
sultare un concessionario Yamaha.ATTENZIONE
HCA20100
Prestare attenzione a non danne ggiare il
sensore o il rotore del sensore ruota; la
mancata osservanza d i tale precauzione
provoca il funzionamento improprio
d ell’ABS.
HAU78614
Sistema di controllo d ella trazio-
neIl sistema di controllo della trazione contri-
buisce a mantenere la trazione in fase di
accelerazione su fondi sdrucciolevoli, quali
strade non asfaltate o bagnate. Se i sensori
rilevano un principio di slittamento (pattina-
mento incontrollato) della ruota posteriore,
il sistema di controllo della trazione intervie-
ne regolando la potenza erogata dal moto-
re fino al ripristino della trazione.
Quando è stato attivato il controllo della tra-
zione, la spia di segnalazione “ ” lampeg-
gerà. È possibile notare variazioni della
risposta del motore o del rumore di scarico.
AVVERTENZA
HWA18860
Il sistema di controllo della trazione non
esenta il pilota d al mantenere una g uida
a d atta alle specifiche con dizioni. Il siste-
ma di controllo d ella trazione impe disce
la per dita della trazione d ovuta ad ec-
cessiva velocità all’in gresso in curva, in
caso di brusca accelerazione durante le
curve con forte inclinazione della moto o
in frenata e non può impe dire lo slitta-
mento della ruota anteriore. Come con
q ualsiasi veicolo, affrontare con cautela
1. Sensore ruota anteriore
2. Rotore del sensore ruota anteriore
1. Sensore ruota posteriore
2. Rotore del sensore ruota posterioreZAUM1904
2
1
ZAUM1905ZAUM1905
21
UB9YH1H0.book Page 15 Monday, October 11, 2021 10:22 AM

Funzionamento e valutazioni importanti per la gui da
7-2
7
HAUM4460
Avviare il motoreIl sistema d’interruzione circuito accensio-
ne consente l’avviamento quando il caval-
letto laterale è alzato.
Per avviare il motore1. Accendere il blocchetto accensione.
2. Verificare che le spie di segnalazione e
di avviso si accendano per qualche
secondo e poi si spengano. (Vedere
pagina 5-1.)NOTANon avviare il motore se la spia di se-
gnalazione guasto resta accesa.
 La spia ABS deve accendersi e rima-
nere accesa finché il veicolo non rag-
giunge una velocità di 10 km/h
(6 mi/h).ATTENZIONE
HCA24110
Se una spia d’avvertimento o di se gnala-
zione non funziona come prece dente-
mente descritto, fare controllare il
veicolo da un concessionario Yamaha.3. Chiudere completamente l’accelera-
tore. 4. Mentre si aziona il freno anteriore o
posteriore, premere l’interruttore av-
viamento.
5. Rilasciare l’interruttore di avviamento all’avvio del motore o dopo 5 secondi.
Attendere 10 secondi prima di preme-
re di nuovo l’interruttore per consenti-
re il ripristino della tensione della
batteria.
ATTENZIONE
HCA11043
Per allun gare al massimo la vita del mo-
tore, non accelerare bruscamente quan-
d o il motore è fre ddo!
HAUM4280
NOTAQuesto modello è equipaggiato con un
sensore dell’angolo di inclinazione per arre-
stare il motore in caso di ribaltamento. In
questo caso, la spia di segnalazione guasto
si accende ma non è sintomo di anomalia.
Spegnere e riaccendere il veicolo per an-
nullare la spia di segnalazione. Se non lo si
fa, si impedisce al motore di avviarsi nono-
stante il motore inizi a girare quando si pre-
me l’interruttore avviamento.
UB9YH1H0.book Page 2 Monday, October 11, 2021 10:22 AM

Manutenzione e regolazione perio diche
8-22
8
 Utilizzare solo il li qui do freni pre-
scritto secon do specifica; altrimen-
ti le g uarnizioni in g omma
potrebbero deteriorarsi, causan do
per dite.
 Rabboccare con lo stesso tipo di li-
q ui do freni. L’a ggiunta di un li qui do
d ei freni diverso da DOT 4 può cau-
sare una reazione chimica nociva.
 Evitare infiltrazioni d’ac qua o di pol-
vere nel serbatoio li qui do freni du-
rante il rifornimento. L’ac qua causa
una notevole ri duzione del punto d i
ebollizione del li qui do e può provo-
care il “vapor lock”, e lo sporco può
intasare le valvole dell’unità i drauli-
ca ABS.ATTENZIONE
HCA17641
Il li qui do freni può danne ggiare le super-
fici verniciate o le parti in plastica. Pulire
sempre imme diatamente l’eventuale li-
q ui do versato.Poiché le pastiglie freni si consumano, è
normale che il livello liquido freni diminuisca
gradualmente. Se il livello del liquido freni è
basso è possibile che le pastiglie dei freni
siano usurate e/o che vi sia una perdita nel
circuito freni; pertanto, assicurarsi di con- trollare il livello d’usura delle pastiglie dei
freni e la presenza di perdite nel circuito fre-
ni. Se il livello del liquido freni cala improv-
visamente, fare controllare il mezzo da un
concessionario Yamaha prima di continua-
re a utilizzarlo.
HAU22734
Cambio
del li qui do freniFar cambiare il liquido freni da un conces-
sionario Yamaha ogni 2 anni. Inoltre, fare
sostituire le guarnizioni di tenuta delle pom-
pe e delle pinze freno, nonché i tubi freno,
agli intervalli elencati qui di seguito o prima
nel caso in cui presentino danni o perdite.
 Guarnizioni di tenuta freno: ogni 2 anni
 Tubi freni: ogni 4 anni
UB9YH1H0.book Page 22 Monday, October 11, 2021 10:22 AM

Manutenzione e regolazione perio diche
8-28
8

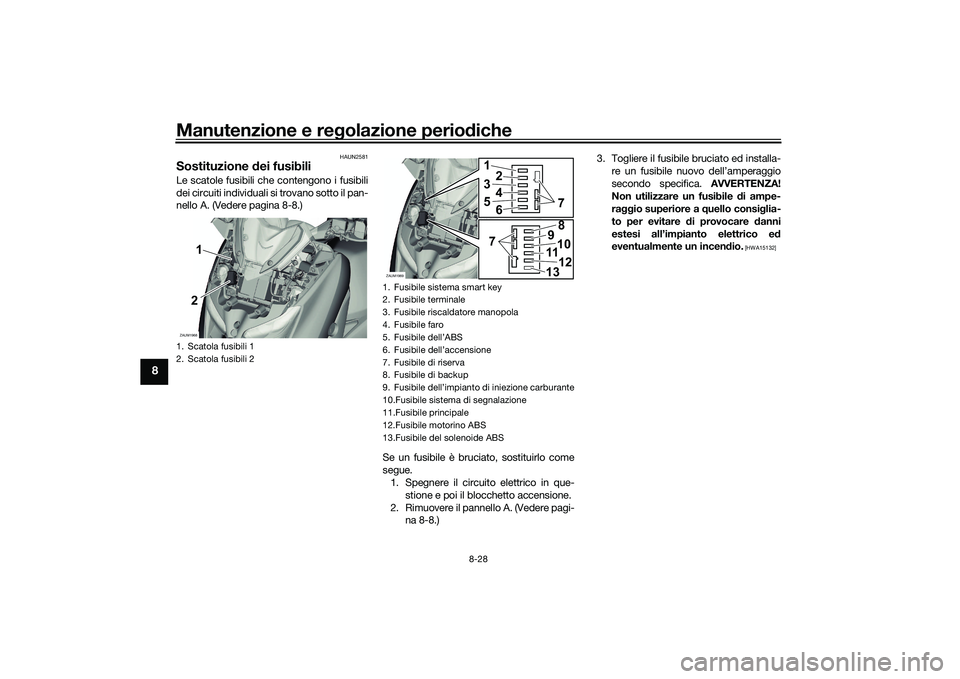

HAUN2581
Sostituzione dei fusibiliLe scatole fusibili che contengono i fusibili
dei circuiti individuali si trovano sotto il pan-
nello A. (Vedere pagina 8-8.)
Se un fusibile è bruciato, sostituirlo come
segue.1. Spegnere il circuito elettrico in que-
stione e poi il blocchetto accensione.
2. Rimuovere il pannello A. (Vedere pagi- na 8-8.) 3. Togliere il fusibile bruciato ed installa-
re un fusibile nuovo dell’amperaggio
secondo specifica. AVVERTENZA!
Non utilizzare un fusibile di ampe-
ra ggio superiore a q uello consiglia-
to per evitare di provocare danni
estesi all’impianto elettrico e d
eventualmente un incen dio.
[HWA15132]
1. Scatola fusibili 1
2. Scatola fusibili 2ZAUM19682 2
21
1
1. Fusibile sistema smart key
2. Fusibile terminale
3. Fusibile riscaldatore manopola
4. Fusibile faro
5. Fusibile dell’ABS
6. Fusibile dell’accensione
7. Fusibile di riserva
8. Fusibile di backup
9. Fusibile dell’impianto di iniezione carburante
10.Fusibile sistema di segnalazione
11.Fusibile principale
12.Fusibile motorino ABS
13.Fusibile del solenoide ABSZAUM1969
1
2
3
4
5
67
7891011
12
13
UB9YH1H0.book Page 28 Monday, October 11, 2021 10:22 AM

Manutenzione e regolazione perio diche
8-29
8
4. Accendere il blocchetto accensione e
poi il circuito elettrico in questione per
controllare se il dispositivo funziona.
NOTASe nuovamente il fusibile brucia subito, fare
controllare l’impianto elettrico da un con-
cessionario Yamaha.5. Installare il pannello A. (Vedere pagina
8-8.)
HAUN2261
Luci veicoloQuesto modello è dotato di luci LED per i
fari, le luci di posizione anteriore e la lampa-
da biluce fanalino/stop. Se una luce non si
accende, controllare il fusibile e fare con-
trollare il veicolo da un concessionario
Yamaha.ATTENZIONE
HCA16581
Non attaccare nessun tipo d i pellicola
colorata o di a desivo sulla lente faro.
Fusibili secon do specifica:
Fusibile principale:
30.0 A
Fusibile terminale 1: 2.0 A
Fusibile riscaldatore manopola: 7.5 A
Fusibile del faro:
10.0 A
Fusibile dell’impianto di segnalazio-
ne:
7.5 A
Fusibile dell’accensione: 10.0 A
Fusibile sistema smart key: 2.0 A
Fusibile del motorino dell’ABS:
30.0 A
Fusibile dell’impianto di iniezione
carburante:
7.5 A
Fusibile del solenoide ABS: 15.0 A
Fusibile della centralina dell’ABS: 2.0 A
Fusibile di backup:
7.5 A
1. Faro (abbagliante)
2. Faro (anabbagliante)
3. Luce di posizione anterioreZAUM1970
2 2
2
3
33 3
31
1
UB9YH1H0.book Page 29 Monday, October 11, 2021 10:22 AM

Indice analitico
12-2
12
Precauzioni quando si utilizza il
sistema Stop and Start ........................ 4-3
Presa ausiliaria (CC) ............................. 5-25RRaggio d’azione del sistema smart key.............................................. 3-2
Registrazione dei dati, veicolo.............. 11-2
Ricerca ed eliminazione guasti ............. 8-31
Rimessa .................................................. 9-3
Rodaggio ................................................ 7-1
Ruote .................................................... 8-19SSistema di controllo della trazione ....... 5-15
Sistema d’interruzione circuito accensione ......................................... 5-27
Sistema frenante anti-bloccaggio (ABS) .................................................. 5-14
Sistema smart key .................................. 3-1
Sistema smart key, risoluzione dei problemi ....................................... 8-31
Sistema Stop and Start .......................... 4-1
Smart key ............................................... 3-5
Spia ABS ................................................ 5-2
Spia del sistema Stop and Start............. 5-2
Spia di segnalazione guasto (MIL).......... 5-1
Spia di segnalazione sistema di controllo della trazione ..................... 5-2
Spia di segnalazione sistema smart key.............................................. 5-2
Spia luce abbagliante ............................. 5-1
Spie di segnalazione e di avvertimento......................................... 5-1
Spie indicatore di direzione .................... 5-1
Sterzo, controllo ................................... 8-26 Surriscaldamento del motore............... 8-34
TTabella di ricerca ed eliminazione
guasti ................................................. 8-33
Tachimetro ............................................. 5-3
Tappo serbatoio carburante ................ 5-17
Tubo di troppopieno del serbatoio carburante.......................................... 5-20VVani portaoggetti.................................. 5-20
Verniciatura opaca, prestare attenzione .............................. 9-1
UB9YH1H0.book Page 2 Monday, October 11, 2021 10:22 AM
