1-1
1
Informazioni di sicurezza
HAU1026B
Siate un proprietario responsabile
Come proprietari del veicolo, siete respon-
sabili del funzionamento in sicurezza e cor-
retto del vostro scooter.
Gli scooter sono veicoli con due ruote in li-
nea.
Il loro utilizzo e funzionamento in sicurezza
dipendono dall’uso di tecniche di guida
corrette e dall’esperienza del conducente.
Ogni conducente deve essere a conoscen-
za dei seguenti requisiti prima di utilizzare
questo scooter.
Il conducente deve:
 Ricevere informazioni complete da
una fonte competente su tutti gli
aspetti del funzionamento dello scoo-
ter.
 Rispettare le avvertenze e le istruzioni
di manutenzione in questo Libretto
uso e manutenzione.
 Ricevere un addestramento qualifica-
to nelle tecniche di guida corrette ed
in sicurezza.
 Richiedere assistenza tecnica profes-
sionale secondo quanto indicato in
questo Libretto uso e manutenzione
e/o reso necessario dalle condizioni
meccaniche. 
Non utilizzare mai uno scooter senza
essere stati addestrati o istruiti ade-
guatamente. Seguire un corso di ad-
destramento. I principianti
dovrebbero essere addestrati da un
istruttore qualificato. Contattare un
concessionario di scooter autorizzato
per informazioni sui corsi di addestra-
mento più vicini.
Gui da in sicurezza
Eseguire i controlli prima dell’utilizzo ogni
volta che si usa il veicolo per essere certi
che sia in grado di funzionare in sicurezza.
La mancata esecuzione di un’ispezione o
manutenzione corretta del veicolo aumenta
la possibilità di incidenti o di danneggia-
menti del mezzo. Vedere pagina 6-1 per
l’elenco dei controlli prima dell’utilizzo.
 Questo scooter è stato progettato per
trasportare il pilota ed un passeggero.
 La causa prevalente di incidenti tra
automobili e scooter è che gli automo-
bilisti non vedono o identificano gli
scooter nel traffico. Molti incidenti
sono stati provocati da automobilisti
che non avevano visto lo scooter.
Quindi rendersi ben visibili sembra aver un ottimo effetto riducente
dell’eventualità di questo tipo di inci-
denti.
Pertanto:
• Indossare un giubbotto con colori
brillanti.
• Stare molto attenti nell’avvicina- mento e nell’attraversamento degli
incroci, luogo più frequente di inci-
denti per gli scooter.
• Viaggiare dove gli altri utenti della
strada possano vedervi. Evitare di
viaggiare nella zona d’ombra di un
altro veicolo.
• Mai eseguire interventi di manuten- zione su uno scooter senza dispor-
re di conoscenze adeguate.
Contattare un concessionario di
scooter autorizzato per ricevere in-
formazioni sulla manutenzione
base dello scooter. Alcuni interventi
di manutenzione possono essere
eseguiti solo da personale qualifi-
cato.
 Molti incidenti coinvolgono piloti ine-
sperti. In effetti, molti dei piloti coinvol-
ti in incidenti non possiedono
nemmeno una patente di guida valida.
• Accertarsi di essere qualificati, e
prestare il proprio scooter soltanto
a piloti esperti.UB9YH1H0.book Page 1 Monday, October 11, 2021 10:22 AM

Strumento e funzioni di controllo
5-15
5
L’ABS viene controllato dall’ECU che, in
caso di anomalia, ripristina il tradizionale
funzionamento dell’impianto frenante con-
venzionale.NOTA L’ABS esegue un controllo di autodia-
gnosi ogni volta che il veicolo si avvia
e viaggia ad una velocità di 10 km/h
(6 mi/h) o superiore. Durante il control-
lo, si può sentire uno scatto e se si
aziona anche solo leggermente una
delle leve dei freni, si può avvertire una
vibrazione sulla leva, ma questo sinto-
mo non è indice di anomalia.
 Questo ABS ha una modalità di prova
che consente al proprietario di prova-
re la sensazione di pulsazioni sulle
leve freno quando l’ABS è attivo. Tut-
tavia sono necessari degli attrezzi
speciali, per cui consigliamo di con-
sultare un concessionario Yamaha.ATTENZIONE
HCA20100
Prestare attenzione a non danne ggiare il
sensore o il rotore del sensore ruota; la
mancata osservanza d i tale precauzione
provoca il funzionamento improprio
d ell’ABS.
HAU78614
Sistema di controllo d ella trazio-
neIl sistema di controllo della trazione contri-
buisce a mantenere la trazione in fase di
accelerazione su fondi sdrucciolevoli, quali
strade non asfaltate o bagnate. Se i sensori
rilevano un principio di slittamento (pattina-
mento incontrollato) della ruota posteriore,
il sistema di controllo della trazione intervie-
ne regolando la potenza erogata dal moto-
re fino al ripristino della trazione.
Quando è stato attivato il controllo della tra-
zione, la spia di segnalazione “ ” lampeg-
gerà. È possibile notare variazioni della
risposta del motore o del rumore di scarico.
AVVERTENZA
HWA18860
Il sistema di controllo della trazione non
esenta il pilota d al mantenere una g uida
a d atta alle specifiche con dizioni. Il siste-
ma di controllo d ella trazione impe disce
la per dita della trazione d ovuta ad ec-
cessiva velocità all’in gresso in curva, in
caso di brusca accelerazione durante le
curve con forte inclinazione della moto o
in frenata e non può impe dire lo slitta-
mento della ruota anteriore. Come con
q ualsiasi veicolo, affrontare con cautela
1. Sensore ruota anteriore
2. Rotore del sensore ruota anteriore
1. Sensore ruota posteriore
2. Rotore del sensore ruota posterioreZAUM1904
2
1
ZAUM1905ZAUM1905
21
UB9YH1H0.book Page 15 Monday, October 11, 2021 10:22 AM

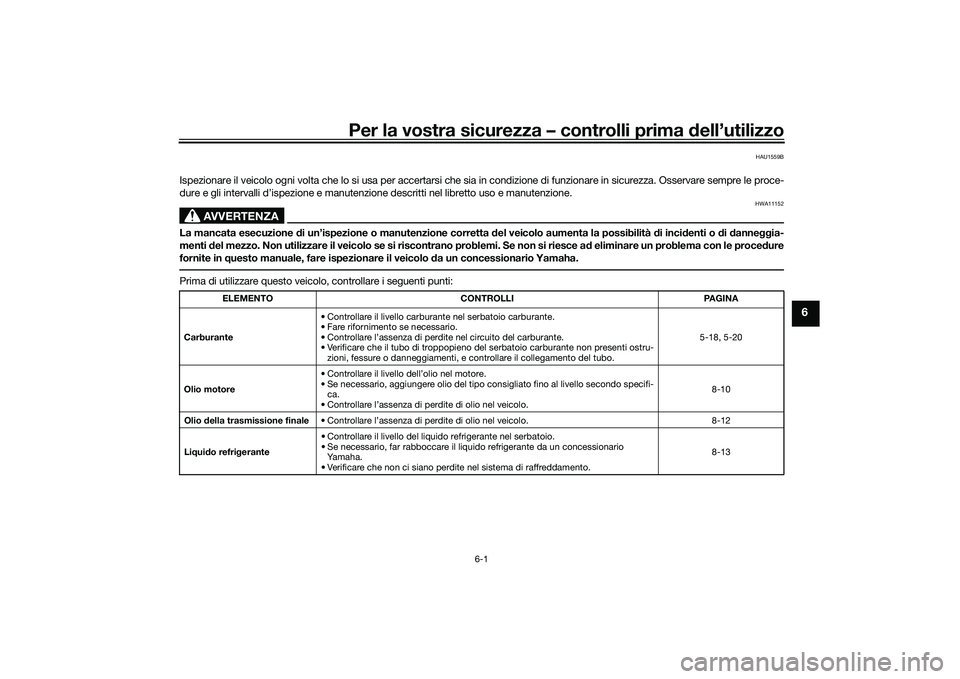

Per la vostra sicurezza – controlli prima dell’utilizzo
6-1
6
HAU1559B
Ispezionare il veicolo ogni volta che lo si usa per accertarsi ch e sia in condizione di funzionare in sicurezza. Osservare semp re le proce-
dure e gli intervalli d’ispezione e manutenzio ne descritti nel libretto uso e manutenzione.
AVVERTENZA
HWA11152
La mancata esecuzione di un’ispezione o manutenzione corretta del veicolo aumenta la possibilità d i incidenti o d i d anne ggia-
menti del mezzo. Non utilizzare il veicolo se si riscontrano problemi. Se non si riesce a d eliminare un problema con le proce dure
fornite in questo manuale, fare ispezionare il veicolo da un concessionario Yamaha.Prima di utilizzare questo veicolo, controllare i seguenti punti:
ELEMENTO CONTROLLI PAGINA
Carburante • Controllare il livello carburante nel serbatoio carburante.
• Fare rifornimento se necessario.
• Controllare l’assenza di perdite nel circuito del carburante.
• Verificare che il tubo di troppopieno del serbatoio carburante non presenti ostru-
zioni, fessure o danneggiamenti, e controllare il collegamento del tubo. 5-18, 5-20
Olio motore • Controllare il livello dell’olio nel motore.
• Se necessario, aggiungere olio del tipo consigliato fino al livello secondo specifi-
ca.
• Controllare l’assenza di perdite di olio nel veicolo. 8-10
Olio della trasmissione finale • Controllare l’assenza di perdite di olio nel veicolo. 8-12
Li qui do refri gerante • Controllare il livello del liquido refrigerante nel serbatoio.
• Se necessario, far rabboccare il liquido refrigerante da un concessionario
Ya m a h a .
• Verificare che non ci siano perdite nel sistema di raffreddamento. 8-13
UB9YH1H0.book Page 1 Monday, October 11, 2021 10:22 AM

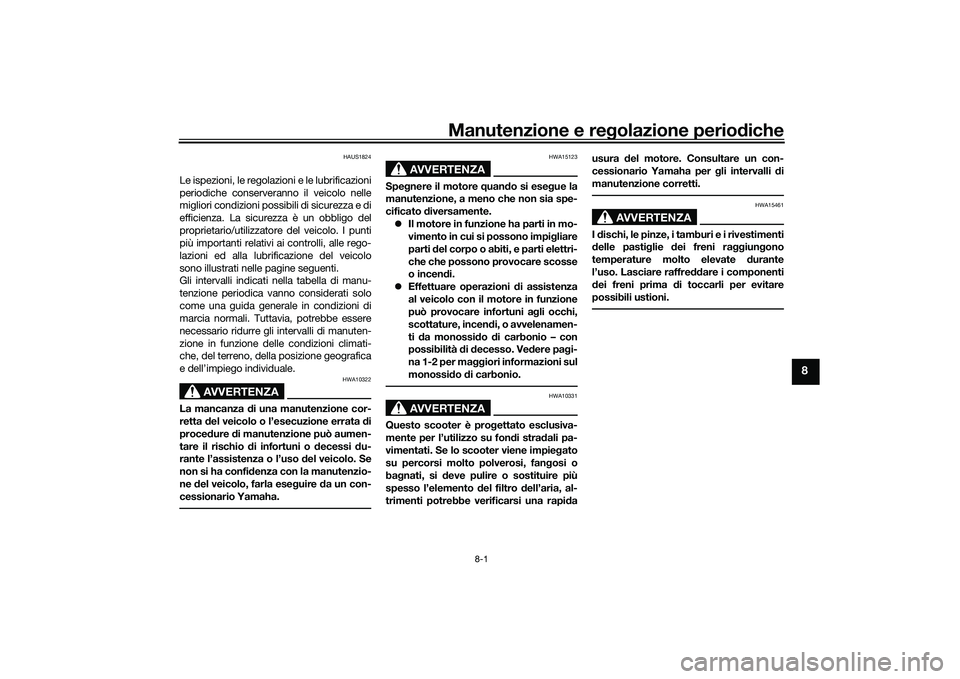

Manutenzione e regolazione perio diche
8-1
8
HAUS1824
Le ispezioni, le regolazioni e le lubrificazioni
periodiche conserveranno il veicolo nelle
migliori condizioni possibili di sicurezza e di
efficienza. La sicurezza è un obbligo del
proprietario/utilizzatore del veicolo. I punti
più importanti relativi ai controlli, alle rego-
lazioni ed alla lubrificazione del veicolo
sono illustrati nelle pagine seguenti.
Gli intervalli indicati nella tabella di manu-
tenzione periodica vanno considerati solo
come una guida generale in condizioni di
marcia normali. Tuttavi a, potrebbe essere
necessario ridurre gli intervalli di manuten-
zione in funzione delle condizioni climati-
che, del terreno, della posizione geografica
e dell’impiego individuale.
AVVERTENZA
HWA10322
La mancanza d i una manutenzione cor-
retta del veicolo o l’esecuzione errata di
proce dure di manutenzione può aumen-
tare il rischio d i infortuni o decessi du-
rante l’assistenza o l’uso del veicolo. Se
non si ha confid enza con la manutenzio-
ne del veicolo, farla ese guire da un con-
cessionario Yamaha.
AVVERTENZA
HWA15123
Spe gnere il motore quand o si ese gue la
manutenzione, a meno che non sia spe-
cificato diversamente.
 Il motore in funzione ha parti in mo-
vimento in cui si possono impi gliare
parti del corpo o abiti, e parti elettri-
che che possono provocare scosse
o incen di.
 Effettuare operazioni di assistenza
al veicolo con il motore in funzione
può provocare infortuni a gli occhi,
scottature, incen di, o avvelenamen-
ti da monossi do di carbonio – con
possibilità di d ecesso. Ve dere pa gi-
na 1-2 per ma ggiori informazioni sul
monossi do d i carbonio.
AVVERTENZA
HWA10331
Questo scooter è pro gettato esclusiva-
mente per l’utilizzo su fon di stra dali pa-
vimentati. Se lo scooter viene impie gato
su percorsi molto polverosi, fan gosi o
ba gnati, si deve pulire o sostituire più
spesso l’elemento d el filtro dell’aria, al-
trimenti potrebbe verificarsi una rapi da usura
del motore. Consultare un con-
cessionario Yamaha per gli intervalli d i
manutenzione corretti.
AVVERTENZA
HWA15461
I d ischi, le pinze, i tamburi e i rivestimenti
d elle pasti glie dei freni raggiun gono
temperature molto elevate durante
l’uso. Lasciare raffre ddare i componenti
d ei freni prima d i toccarli per evitare
possibili ustioni.
UB9YH1H0.book Page 1 Monday, October 11, 2021 10:22 AM

Manutenzione e regolazione perio diche
8-2
8
HAU17303
Il controllo delle emissioni contribuisce non
solo a garantire un’aria più pulita, ma è fon-
damentale per assicurare un buon funzio-
namento del motore e il massimo delle
prestazioni. Nelle seguenti tabelle di manu-
tenzione periodica, gli interventi relativi al
controllo delle emissioni vengono raggrup-
pati separatamente. Tali interventi richiedo-
no dati, conoscenze tecniche e attrezzature
speciali. La manutenzione, la sostituzione e
la riparazione dei sistemi e dei dispositivi di
controllo delle emissioni possono essere
eseguite da qualsiasi officina o addetto alle
riparazioni purché qualificati (se applicabi-
le). I concessionari Yamaha dispongono
dell’esperienza e delle attrezzature neces-
sarie ad eseguire tali interventi specifici.
HAU85230
Kit attrezziIl kit attrezzi si trova nell’ubicazione illustra-
ta.
Le informazioni contenute in questo libretto
e il kit attrezzi in dotazione hanno lo scopo
di aiutarvi nell’esecuzione della manuten-
zione preventiva e di piccole riparazioni.
Tuttavia, per eseguire correttamente deter-
minati lavori di manutenzione, sono neces-
sari una chiave dinamometrica e altri
attrezzi.NOTASe non si è in possesso degli attrezzi o
dell’esperienza necessari per un determi-
nato lavoro, farlo eseguire dal concessio-
nario Yamaha di fiducia.1. Kit attrezziZAUM1937
1
UB9YH1H0.book Page 2 Monday, October 11, 2021 10:22 AM

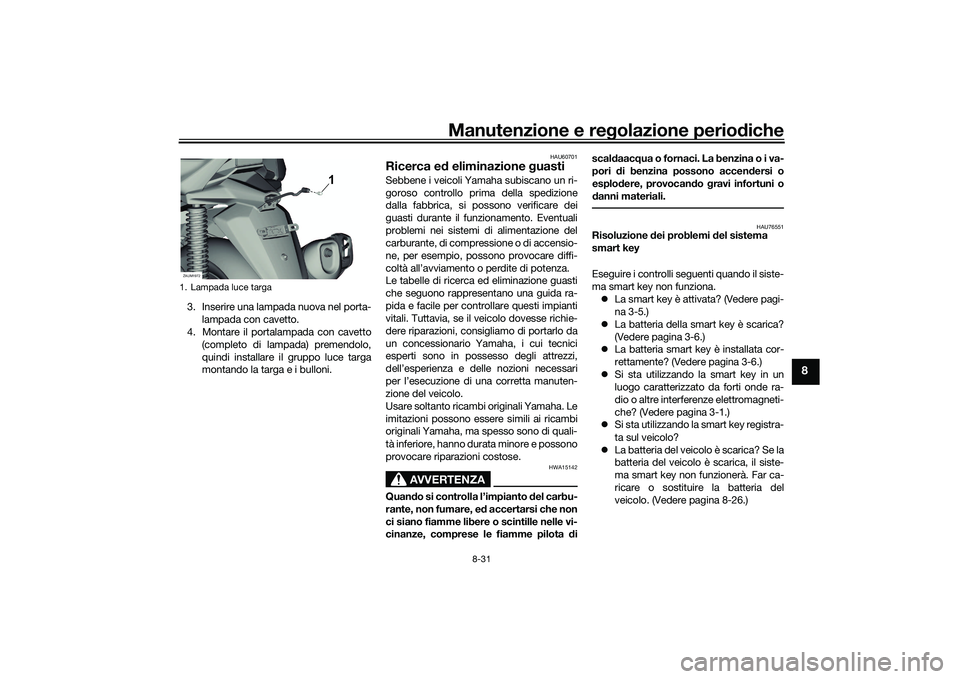

Manutenzione e regolazione perio diche
8-31
8
3. Inserire una lampada nuova nel porta-
lampada con cavetto.
4. Montare il portalampada con cavetto
(completo di lampada) premendolo,
quindi installare il gruppo luce targa
montando la targa e i bulloni.
HAU60701
Ricerca e d eliminazione guastiSebbene i veicoli Yamaha subiscano un ri-
goroso controllo prima della spedizione
dalla fabbrica, si possono verificare dei
guasti durante il funzionamento. Eventuali
problemi nei sistemi di alimentazione del
carburante, di compressione o di accensio-
ne, per esempio, possono provocare diffi-
coltà all’avviamento o perdite di potenza.
Le tabelle di ricerca ed eliminazione guasti
che seguono rappresentano una guida ra-
pida e facile per controllare questi impianti
vitali. Tuttavia, se il veicolo dovesse richie-
dere riparazioni, consigliamo di portarlo da
un concessionario Yamaha, i cui tecnici
esperti sono in possesso degli attrezzi,
dell’esperienza e delle nozioni necessari
per l’esecuzione di una corretta manuten-
zione del veicolo.
Usare soltanto ricambi originali Yamaha. Le
imitazioni possono essere simili ai ricambi
originali Yamaha, ma spesso sono di quali-
tà inferiore, hanno durata minore e possono
provocare riparazioni costose.
AVVERTENZA
HWA15142
Quan do si controlla l’impianto del carbu-
rante, non fumare, e d accertarsi che non
ci siano fiamme libere o scintille nelle vi-
cinanze, comprese le fiamme pilota di scal
daacq ua o fornaci. La benzina o i va-
pori di benzina possono accen dersi o
esplo dere, provocan do gravi infortuni o
d anni materiali.
HAU76551
Risoluzione dei problemi d el sistema
smart key
Eseguire i controlli seguenti quando il siste-
ma smart key non funziona.  La smart key è attivata? (Vedere pagi-
na 3-5.)
 La batteria della smart key è scarica?
(Vedere pagina 3-6.)
 La batteria smart key è installata cor-
rettamente? (Vedere pagina 3-6.)
 Si sta utilizzando la smart key in un
luogo caratterizzato da forti onde ra-
dio o altre interferenze elettromagneti-
che? (Vedere pagina 3-1.)
 Si sta utilizzando la smart key registra-
ta sul veicolo?
 La batteria del veicolo è scarica? Se la
batteria del veicolo è scarica, il siste-
ma smart key non funzionerà. Far ca-
ricare o sostituire la batteria del
veicolo. (Vedere pagina 8-26.)
1. Lampada luce targaZAUM1972
1 1
1
UB9YH1H0.book Page 31 Monday, October 11, 2021 10:22 AM

Informazioni per I consumatori
11-2
11
L’etichetta del modello è applicata all’inter-
no dello scomparto portaoggetti posterio-
re. (Vedere pagina 5-20.) Registrare le
informazioni di questa etichetta nell’appo-
sito spazio. Queste informazioni sono ne-
cessarie per ordinare i ricambi presso i
concessionari Yamaha.
HAU69910
Connettore dia gnosticoIl connettore diagnostica è ubicato come il-
lustrato nella figura.
HAU85300
Re gistrazione dei dati del veicoloL’ECU di questo modello memorizza alcuni
dati del veicolo per agevolare la diagnosi
dei malfunzionamenti e a fini di ricerca,
analisi statistiche e sviluppo.
Benché i sensori e i dati registrati varino da
modello a modello, i tipi principali di dati
consistono in:
 Dati relativi allo stato del veicolo e alle
prestazioni del motore
 Dati relativi all’iniezione di carburante
e alle emissioni
Questi dati vengono caricati solo se si col-
lega uno speciale strumento diagnostico
Yamaha al veicolo, ad esempio quando si eseguono controlli di manutenzione o pro-
cedure di riparazione.
I dati del veicolo caricati verranno opportu-
namente trattati secondo l’Informativa sulla
privacy illustrata di seguito.
Informativa sulla privacy
Yamaha non divulgherà questi dati a terzi eccetto nei casi indicati di seguito. Inoltre,
Yamaha potrà fornire i dati del vicolo a ter-
zisti al fine di esternalizzare i servizi correlati
al trattamento dei dati del veicolo. Anche in
questo caso, Yamaha richiederà al terzista
1. Connettore diagnosticaZAUM1976
1 1
1
https://www.yamaha-motor.eu/it/
it/privacy/privacy-policy/
UB9YH1H0.book Page 2 Monday, October 11, 2021 10:22 AM
