Strumento e funzioni di controllo
5-6
5
Display contachilometri parziale
Il display contachilometri parziale com-
prende:
 totalizzatore contachilometri
 contachilometri parziale
 contachilometri parziale tempo
 contachilometri parziale riserva carbu-
rante
 contachilometri parziale cambio olio
 contachilometri parziale sostituzione
cinghia trapezoidale
Premere l’interruttore “TRIP” per cambiare
il display tra il totalizzatore contachilometri
“Odo”, il contachilometri parziale “Trip”, il
contachilometri parzia le tempo “Trip Time”,
il contachilometri parziale cambio olio “Oil
Trip” e il contachilometri parziale sostituzio-
ne cinghia trapezoidale “V-Belt Trip”
nell’ordine seguente: Odo
 Trip  Trip Time  Oil Trip  V-
Belt Trip  Odo
NOTAQuando nel serbatoio carburante restano
circa 2.3 L (0.61 US gal, 0.51 Imp.gal) di
carburante, l’ultimo segmento dell’indica-
tore livello carburante inizia a lampeggiare.
Il display passerà automaticamente al con-
tachilometri parziale riserva carburante “F
Trip” e inizierà a conteggiare la distanza
percorsa a partire da quel momento.Totalizzatore contachilometri “O do” e
contachilometri parziale “Trip”
Il totalizzatore contachilometri indica la di-
stanza totale percorsa dal veicolo.
Il contachilometri parziale indica la distanza
percorsa dall’ultimo azzeramento.
Per azzerare il contachilometri parziale, se-
lezionarlo premendo l’interruttore “TRIP”,
quindi premere l’interruttore “TRIP” per tre
secondi.NOTA Il totalizzatore contachilometri si bloc-
cherà a 999999. 
Il contachilometri parziale si azzererà
e continuerà il conteggio dopo aver
raggiunto 9999.9.
Contachilometri parziale tempo “Time”
Il contachilometri parziale tempo visualizza
il tempo trascorso mentre il blocchetto ac-
censione era in posizione “ON” dall’ultimo
azzeramento.
Il tempo massimo che può essere visualiz-
zato è 99:59.NOTAPer azzerare il contachilometri parziale
tempo, selezionarlo premendo l’interruttore
“TRIP”, quindi premere l’interruttore “TRIP”
per tre secondi.
1. Display del contachilometri parzialeZAUM1485
1
1. Contachilometri parziale tempoZAUM1486
1
UB9YH1H0.book Page 6 Monday, October 11, 2021 10:22 AM

Strumento e funzioni di controllo
5-7
5
Contachilometri parziale riserva carbu-
rante “F Trip”
Quando nel serbatoio carburante restano
circa 2.3 L (0.61 US gal, 0.51 Imp.gal) di
carburante, l’ultimo segmento dell’indica-
tore livello carburante inizia a lampeggiare.
Il display passerà automaticamente al con-
tachilometri parziale riserva carburante “F
Trip” e inizierà a conteggiare la distanza
percorsa a partire da quel momento. In
questo caso, premere l’interruttore “TRIP”
per alternare le visualizzazioni nel seguente
ordine:
F Trip  Oil Trip  V-Belt Trip  Odo 
Trip  Trip Time  F Trip
Per azzerare il contachilometri parziale ri-
serva carburante, selezionarlo premendo
l’interruttore “TRIP”, quindi premere l’inter-
ruttore “TRIP” per tre secondi. Il contachilometri parziale riserva carburan-
te si azzererà automaticamente e sparirà
dopo aver fatto rifornimento e percorso
5 km (3 mi).
Contachilometri parziale cambio olio
“Oil Trip”
Il contachilometri parziale cambio olio indi-
ca la distanza percorsa dall’ultimo cambio
olio.
L’indicatore cambio olio “OIL” lampeggia
dopo i primi 1000 km (600 mi), quindi a
6000 km (3500 mi) e successivamente ogni
6000 km (3500 mi) per indicare la necessità
di cambiare l’olio motore.
Dopo aver cambiato l’olio motore, azzerare
l’indicatore cambio olio e il contachilometri
parziale cambio olio. Per azzerarli entrambi,
selezionare il contachilometri parziale cam-
bio olio e poi premere l’interruttore “TRIP”
per tre secondi.
Mentre il contachilometri parziale cambio
olio lampeggia, premere l’interruttore
“TRIP” per 15-20 secondi. Rilasciare l’inter-
ruttore “TRIP”, il valore del contachilometri
parziale cambio olio verrà azzerato.
NOTASe si cambia l’olio motore prima che si sia
acceso l’indicatore cambio olio (per es., pri-
ma di raggiungere l’intervallo di cambio olio
periodico), occorre azzerare il contachilo-
metri parziale cambio olio perché l’indica-
tore cambio olio si accenda al momento
giusto.
1. Contachilometri parziale riserva carburanteZAUM1487
1
1. Indicatore cambio olio “Oil”
2. Contachilometri parziale cambio olioZAUM14881
2
UB9YH1H0.book Page 7 Monday, October 11, 2021 10:22 AM

Strumento e funzioni di controllo
5-8
5
Contachilometri parziale sostituzione
cinghia trapezoi dale “V-Belt Trip”
Il contachilometri parziale sostituzione cin-
ghia trapezoidale indica la distanza percor-
sa dall’ultima sostituzione della cinghia
trapezoidale.
L’indicatore sostituzione cinghia trapezoi-
dale “V-Belt” lampeggerà ogni 18000 km
(10500 mi) per indicare che occorre sostitu-
ire la cinghia trapezoidale.
Dopo aver sostituito la cinghia trapezoida-
le, azzerare l’indicatore sostituzione cinghia
trapezoidale e il contachilometri parziale
sostituzione cinghia trapezoidale. Per azze-
rarli entrambi, selezionare il contachilometri parziale sostituzione cinghia trapezoidale e
poi premere l’interruttore “TRIP” per tre se-
condi.
Mentre il contachilometri parziale sostituzio-
ne cinghia trapezoidale lampeggia, premere
l’interruttore “TRIP” per 15-20 secondi. Rila-
sciare l’interruttore “TRIP”, il valore del con-
tachilometri parziale sostituzione cinghia
trapezoidale verrà azzerato.NOTASe si sostituisce la cinghia trapezoidale pri-
ma che l’indicatore sostituzione cinghia tra-
pezoidale si accenda (ossia prima di
raggiungere l’intervallo di sostituzione pe-
riodica della cinghia trapezoidale), occorre
azzerare il contachilometri parziale sostitu-
zione cinghia trapezoidale perché l’indica-
tore sostituzione cinghia trapezoidale si
accenda al momento giusto.
Display informativo
Il display informativo comprende:
 display della temperatura dell’aria
 display tensione batteria
 display del sistema di controllo della
trazione
 display del consumo medio carburan-
te
 display del consumo istantaneo car-
burante
 display velocità media
 funzione con messaggi di avvertimen-
to
Navi gazione nel display informativo
Premere l’interruttore “INFO” per cambiare
il display tra display della temperatura
dell’aria “Air-temp”, display tensione batte-
ria “Battery”, display del sistema di control-
1. Indicatore di sostituzione cinghia trapezoi- dale “V-Belt”
2. Contachilometri parziale sostituzione cin- ghia trapezoidaleZAUM15431
2
1. Display informativoZAUM1490
1
UB9YH1H0.book Page 8 Monday, October 11, 2021 10:22 AM

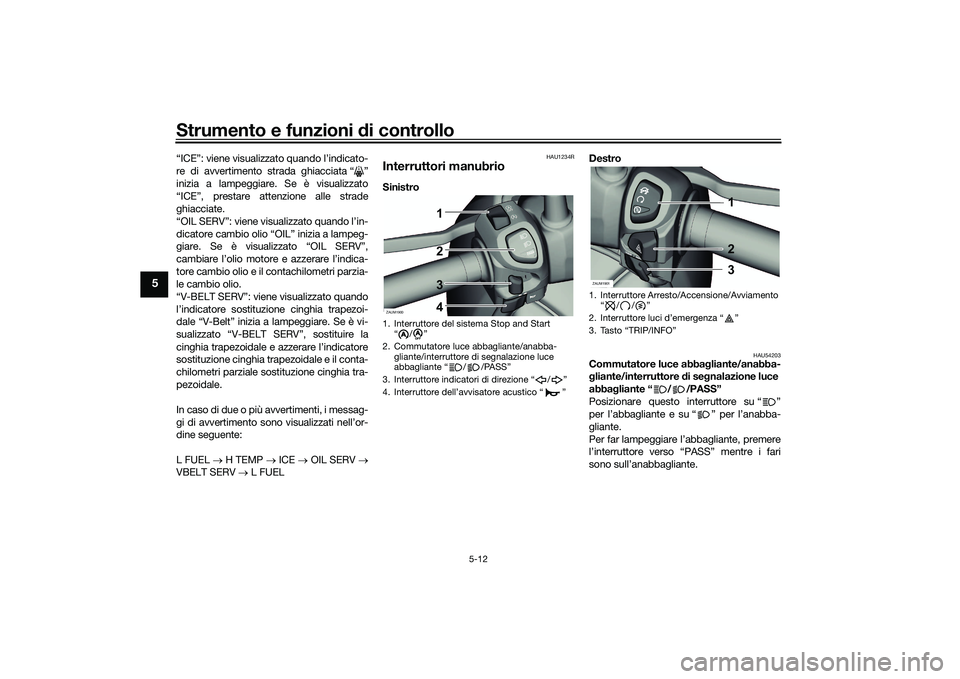

Strumento e funzioni di controllo
5-12
5
“ICE”: viene visualizzato quando l’indicato-
re di avvertimento strada ghiacciata “ ”
inizia a lampeggiare. Se è visualizzato
“ICE”, prestare attenzione alle strade
ghiacciate.
“OIL SERV”: viene visualizzato quando l’in-
dicatore cambio olio “OIL” inizia a lampeg-
giare. Se è visualizzato “OIL SERV”,
cambiare l’olio motore e azzerare l’indica-
tore cambio olio e il contachilometri parzia-
le cambio olio.
“V-BELT SERV”: viene visualizzato quando
l’indicatore sostituzione cinghia trapezoi-
dale “V-Belt” inizia a lampeggiare. Se è vi-
sualizzato “V-BELT SERV”, sostituire la
cinghia trapezoidale e azzerare l’indicatore
sostituzione cinghia trapezoidale e il conta-
chilometri parziale sostituzione cinghia tra-
pezoidale.
In caso di due o più avvertimenti, i messag-
gi di avvertimento sono visualizzati nell’or-
dine seguente:
L FUEL  H TEMP  ICE  OIL SERV 
VBELT SERV  L FUEL
HAU1234R
Interruttori manubrioSinistro Destro
HAU54203
Commutatore luce abba
gliante/anabba-
g liante/interruttore di se gnalazione luce
abba gliante “ / /PASS”
Posizionare questo interruttore su “ ”
per l’abbagliante e su “ ” per l’anabba-
gliante.
Per far lampeggiare l’abbagliante, premere
l’interruttore verso “PASS” mentre i fari
sono sull’anabbagliante.
1. Interruttore del sistema Stop and Start “/”
2. Commutatore luce abbagliante/anabba- gliante/interruttore di segnalazione luce
abbagliante “ / /PASS”
3. Interruttore indicatori di direzione “ / ”
4. Interruttore dell’avvisatore acustico “ ”ZAUM1900
1
3
4 2
A
A
1. Interruttore Arresto/Accensione/Avviamento “//”
2. Interruttore luci d’emergenza “ ”
3. Tasto “TRIP/INFO”ZAUM1901
1
2
3
