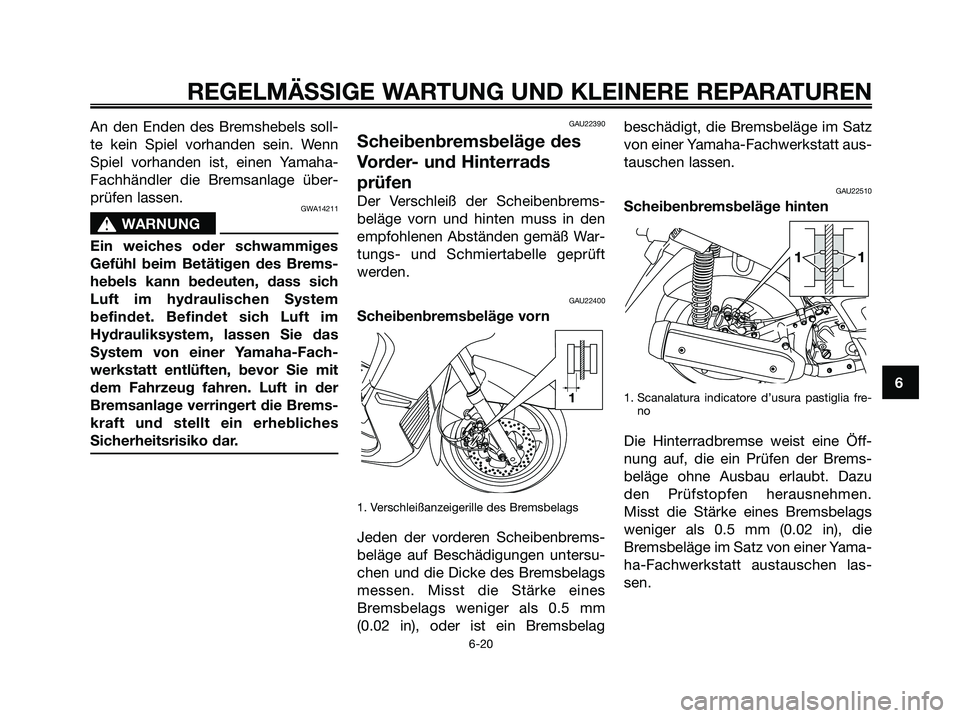

YAMAHA XMAX 250 2006 Betriebsanleitungen (in German)

An den Enden des Bremshebels soll-
te kein Spiel vorhanden sein. Wenn
Spiel vorhanden ist, einen Yamaha-
Fachhändler die Bremsanlage über-
prüfen lassen.
GWA14211
s s
WARNUNG
Ein weiches oder schwammiges
Gefühl beim Betätigen des Brems-
hebels kann bedeuten, dass sich
Luft im hydraulischen System
befindet. Befindet sich Luft im
Hydrauliksystem, lassen Sie das
System von einer Yamaha-Fach-
werkstatt entlüften, bevor Sie mit
dem Fahrzeug fahren. Luft in der
Bremsanlage verringert die Brems-
kraft und stellt ein erhebliches
Sicherheitsrisiko dar.
GAU22390
Scheibenbremsbeläge des
Vorder- und Hinterrads
prüfen
Der Verschleiß der Scheibenbrems-
beläge vorn und hinten muss in den
empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft
werden.
GAU22400
Scheibenbremsbeläge vorn
1. Verschleißanzeigerille des Bremsbelags
Jeden der vorderen Scheibenbrems-
beläge auf Beschädigungen untersu-
chen und die Dicke des Bremsbelags
messen. Misst die Stärke eines
Bremsbelags weniger als 0.5 mm
(0.02 in), oder ist ein Bremsbelagbeschädigt, die Bremsbeläge im Satz
von einer Yamaha-Fachwerkstatt aus-
tauschen lassen.
GAU22510
Scheibenbremsbeläge hinten
1. Scanalatura indicatore d’usura pastiglia fre-
no
Die Hinterradbremse weist eine Öff-
nung auf, die ein Prüfen der Brems-
beläge ohne Ausbau erlaubt. Dazu
den Prüfstopfen herausnehmen.
Misst die Stärke eines Bremsbelags
weniger als 0.5 mm (0.02 in), die
Bremsbeläge im Satz von einer Yama-
ha-Fachwerkstatt austauschen las-
sen.
11
16
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-20
1C0-F8199-G2.qxd 07/03/2006 05:24 Página 61

GAU22580

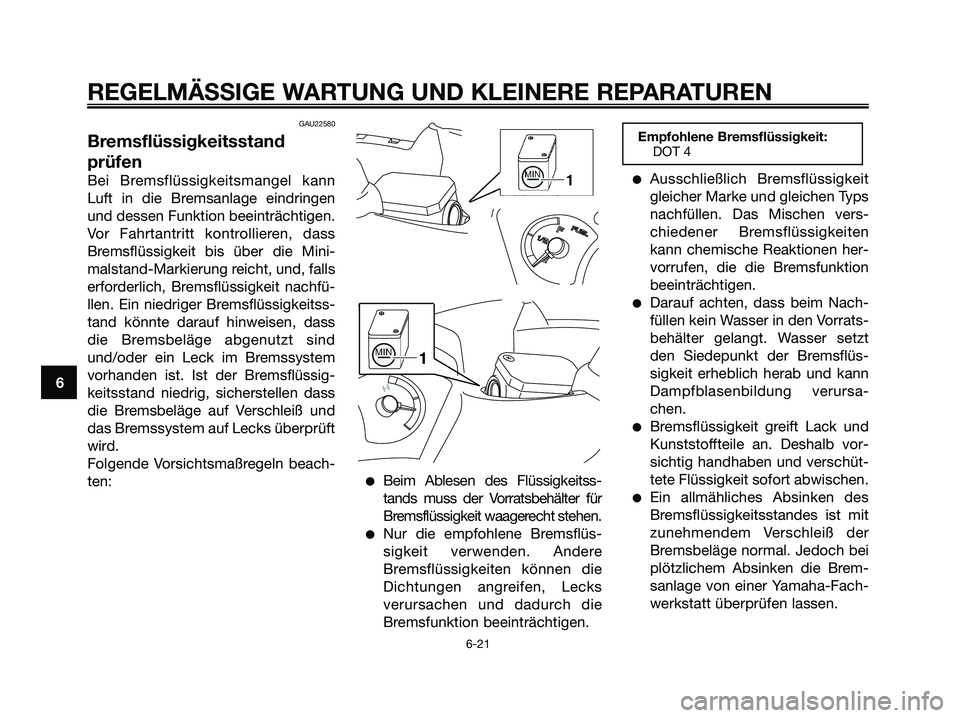

Bremsflüssigkeitsstand
prüfen
Bei Bremsflüssigkeitsmangel kann
Luft in die Bremsanlage eindringen
und dessen Funktion beeinträchtigen.
Vor Fahrtantritt kontrollieren, dass
Bremsflüssigkeit bis über die Mini-
malstand-Markierung reicht, und, falls
erforderlich, Bremsflüssigkeit nachfü-
llen. Ein niedriger Bremsflüssigkeitss-
tand könnte darauf hinweisen, dass
die Bremsbeläge abgenutzt sind
und/oder ein Leck im Bremssystem
vorhanden ist. Ist der Bremsflüssig-
keitsstand niedrig, sicherstellen dass
die Bremsbeläge auf Verschleiß und
das Bremssystem auf Lecks überprüft
wird.
Folgende Vorsichtsmaßregeln beach-
ten:
Beim Ablesen des Flüssigkeitss-
tands muss der Vorratsbehälter für
Bremsflüssigkeit waagerecht stehen.
Nur die empfohlene Bremsflüs-
sigkeit verwenden. Andere
Bremsflüssigkeiten können die
Dichtungen angreifen, Lecks
verursachen und dadurch die
Bremsfunktion beeinträchtigen.
Ausschließlich Bremsflüssigkeit
gleicher Marke und gleichen Typs
nachfüllen. Das Mischen vers-
chiedener Bremsflüssigkeiten
kann chemische Reaktionen her-
vorrufen, die die Bremsfunktion
beeinträchtigen.
Darauf achten, dass beim Nach-
füllen kein Wasser in den Vorrats-
behälter gelangt. Wasser setzt
den Siedepunkt der Bremsflüs-
sigkeit erheblich herab und kann
Dampfblasenbildung verursa-
chen.
Bremsflüssigkeit greift Lack und
Kunststoffteile an. Deshalb vor-
sichtig handhaben und verschüt-
tete Flüssigkeit sofort abwischen.
Ein allmähliches Absinken des
Bremsflüssigkeitsstandes ist mit
zunehmendem Verschleiß der
Bremsbeläge normal. Jedoch bei
plötzlichem Absinken die Brem-
sanlage von einer Yamaha-Fach-
werkstatt überprüfen lassen.
Empfohlene Bremsflüssigkeit:
DOT 4
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-21
1C0-F8199-G2.qxd 07/03/2006 05:24 Página 62

GAU22720

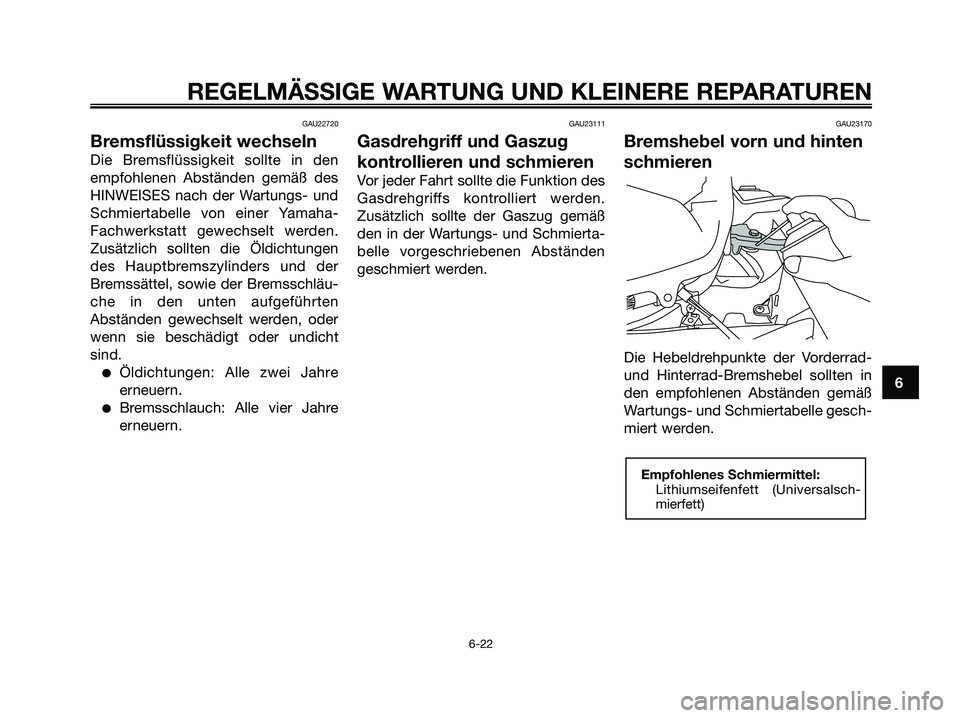

Bremsflüssigkeit wechseln
Die Bremsflüssigkeit sollte in den
empfohlenen Abständen gemäß des
HINWEISES nach der Wartungs- und
Schmiertabelle von einer Yamaha-
Fachwerkstatt gewechselt werden.
Zusätzlich sollten die Öldichtungen
des Hauptbremszylinders und der
Bremssättel, sowie der Bremsschläu-
che in den unten aufgeführten
Abständen gewechselt werden, oder
wenn sie beschädigt oder undicht
sind.
Öldichtungen: Alle zwei Jahre
erneuern.
Bremsschlauch: Alle vier Jahre
erneuern.
GAU23111
Gasdrehgriff und Gaszug
kontrollieren und schmieren
Vor jeder Fahrt sollte die Funktion des
Gasdrehgriffs kontrolliert werden.
Zusätzlich sollte der Gaszug gemäß
den in der Wartungs- und Schmierta-
belle vorgeschriebenen Abständen
geschmiert werden.
GAU23170
Bremshebel vorn und hinten
schmieren
Die Hebeldrehpunkte der Vorderrad-
und Hinterrad-Bremshebel sollten in
den empfohlenen Abständen gemäß
Wartungs- und Schmiertabelle gesch-
miert werden.
Empfohlenes Schmiermittel:
Lithiumseifenfett (Universalsch-
mierfett)
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-22
1C0-F8199-G2.qxd 07/03/2006 05:24 Página 63

GAU23211

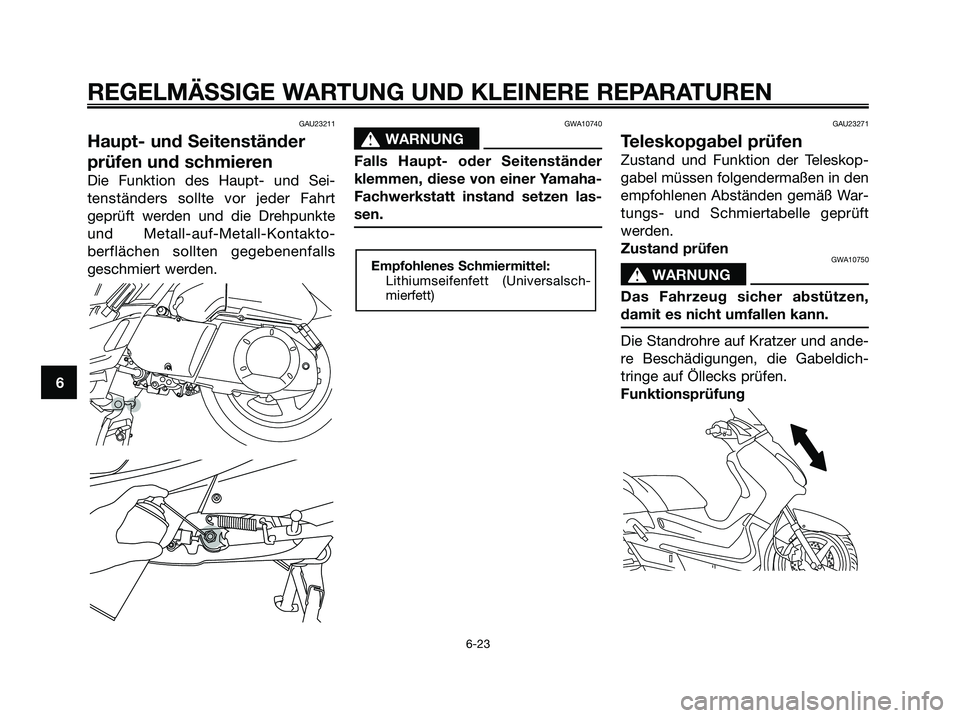

Haupt- und Seitenständer
prüfen und schmieren
Die Funktion des Haupt- und Sei-
tenständers sollte vor jeder Fahrt
geprüft werden und die Drehpunkte
und Metall-auf-Metall-Kontakto-
berflächen sollten gegebenenfalls
geschmiert werden.
GWA10740
s s
WARNUNG
Falls Haupt- oder Seitenständer
klemmen, diese von einer Yamaha-
Fachwerkstatt instand setzen las-
sen.
GAU23271
Teleskopgabel prüfen
Zustand und Funktion der Teleskop-
gabel müssen folgendermaßen in den
empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft
werden.
Zustand prüfen
GWA10750
s s
WARNUNG
Das Fahrzeug sicher abstützen,
damit es nicht umfallen kann.
Die Standrohre auf Kratzer und ande-
re Beschädigungen, die Gabeldich-
tringe auf Öllecks prüfen.
Funktionsprüfung
Empfohlenes Schmiermittel:
Lithiumseifenfett (Universalsch-
mierfett)
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-23
1C0-F8199-G2.qxd 07/03/2006 05:24 Página 64

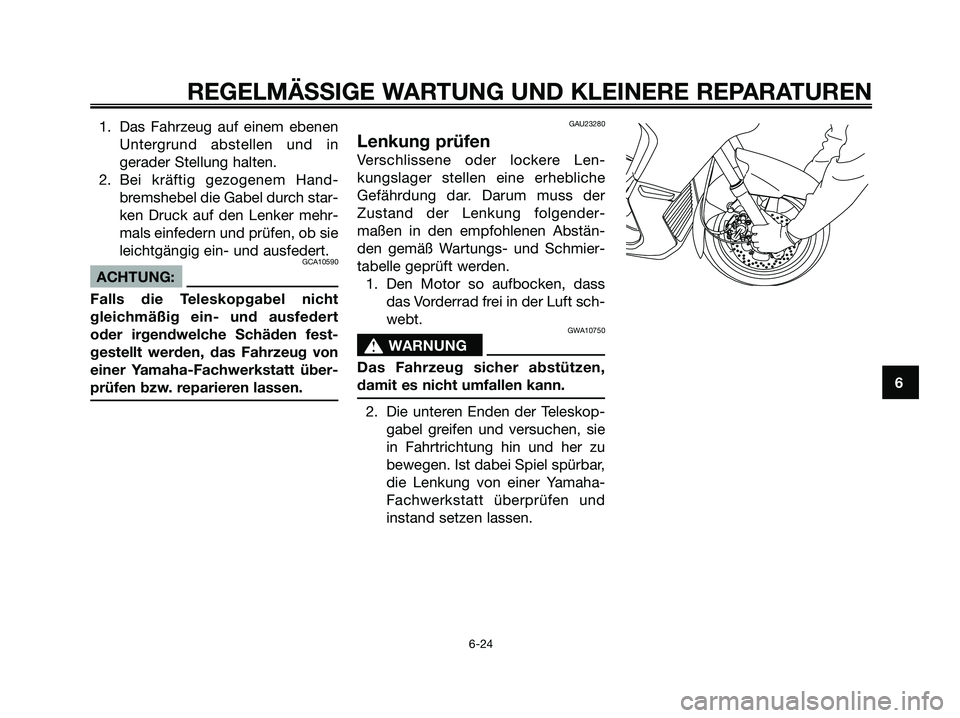

1. Das Fahrzeug auf einem ebenen
Untergrund abstellen und in
gerader Stellung halten.
2. Bei kräftig gezogenem Hand-
bremshebel die Gabel durch star-
ken Druck auf den Lenker mehr-
mals einfedern und prüfen, ob sie
leichtgängig ein- und ausfedert.
GCA10590
ACHTUNG:
Falls die Teleskopgabel nicht
gleichmäßig ein- und ausfedert
oder irgendwelche Schäden fest-
gestellt werden, das Fahrzeug von
einer Yamaha-Fachwerkstatt über-
prüfen bzw. reparieren lassen.
GAU23280
Lenkung prüfen
Verschlissene oder lockere Len-
kungslager stellen eine erhebliche
Gefährdung dar. Darum muss der
Zustand der Lenkung folgender-
maßen in den empfohlenen Abstän-
den gemäß Wartungs- und Schmier-
tabelle geprüft werden.
1. Den Motor so aufbocken, dass
das Vorderrad frei in der Luft sch-
webt.
GWA10750
s s
WARNUNG
Das Fahrzeug sicher abstützen,
damit es nicht umfallen kann.
2. Die unteren Enden der Teleskop-
gabel greifen und versuchen, sie
in Fahrtrichtung hin und her zu
bewegen. Ist dabei Spiel spürbar,
die Lenkung von einer Yamaha-
Fachwerkstatt überprüfen und
instand setzen lassen.
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-24
1C0-F8199-G2.qxd 07/03/2006 05:24 Página 65

GAU23290
Radlager prüfen
Die Vorder- und Hinterradlager müs-
sen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle
geprüft werden. Falls ein Radlager zu
viel Spiel aufweist oder das Rad nicht
leichtgängig dreht, die Radlager von
einer Yamaha-Fachwerkstatt über-
prüfen lassen.
GAU23380
Batterie
Die Batterie befindet sich hinter der
Abdeckung A. (Siehe Seite 6-7.)
Dieses Modell ist mit einer versiegel-
ten Batterie (MF) ausgestattet, die
absolut wartungsfrei ist. Die Kontrolle
des Säurestands und das Auffüllen
von destilliertem Wasser entfallen
deshalb.
GCA10620
ACHTUNG:
Unter keinen Umständen die Zell-
verschlusskappen entfernen, da
dies die Batterie ernsthaft beschä-
digen würde.
GWA10760
s s
WARNUNG
Die Batterie enthält giftige Sch-
wefelsäure, die schwere Verät-
zungen hervorrufen kann.
Daher beim Umgang mit Batte-
rien stets einen geeigneten
Augenschutz tragen. Augen,
Haut und Kleidung unter kei-
nen Umständen mit Batte-
riesäure in Berührung bringen.
Im Falle, dass Batteriesäure
mit Haut in Berührung kommt,führen Sie die folgenden ERS-
TE HILFE-Maßnahmen durch.
• ÄUßERLICH: Mit reichlich
Wasser abspülen.
• INNERLICH: Große Mengen
Wasser oder Milch trinken
und sofort einen Arzt rufen.
• AUGEN: Mindestens 15
Minuten lang gründlich mit
Wasser spülen und sofort
einen Arzt aufsuchen.
Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas).
Daher Funken, offene Flam-
men, brennende Zigaretten
und andere Feuerquellen von
der Batterie fern halten. Beim
Laden der Batterie in geschlos-
senen Räumen für ausreichen-
de Belüftung sorgen.
DIES UND BATTERIEN VON
KINDERN FERN HALTEN.
Batterie aufladen
Bei Entladung die Batterie so bald wie
möglich von einer Yamaha-Fach-
werkstatt aufladen lassen. Beachten
Sie, dass die Batterie sich durch die
Zuschaltung elektrischer Nebenver-
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-25
1C0-F8199-G2.qxd 07/03/2006 05:24 Página 66

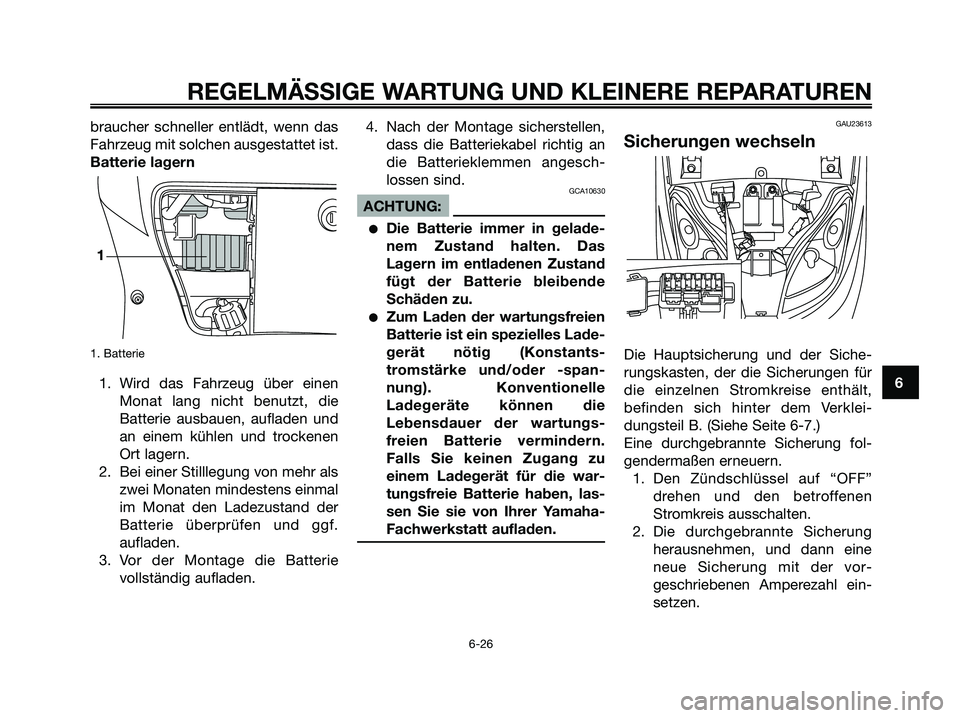

braucher schneller entlädt, wenn das
Fahrzeug mit solchen ausgestattet ist.
Batterie lagern
1. Batterie
1. Wird das Fahrzeug über einen
Monat lang nicht benutzt, die
Batterie ausbauen, aufladen und
an einem kühlen und trockenen
Ort lagern.
2. Bei einer Stilllegung von mehr als
zwei Monaten mindestens einmal
im Monat den Ladezustand der
Batterie überprüfen und ggf.
aufladen.
3. Vor der Montage die Batterie
vollständig aufladen.4. Nach der Montage sicherstellen,
dass die Batteriekabel richtig an
die Batterieklemmen angesch-
lossen sind.
GCA10630
ACHTUNG:
Die Batterie immer in gelade-
nem Zustand halten. Das
Lagern im entladenen Zustand
fügt der Batterie bleibende
Schäden zu.
Zum Laden der wartungsfreien
Batterie ist ein spezielles Lade-
gerät nötig (Konstants-
tromstärke und/oder -span-
nung). Konventionelle
Ladegeräte können die
Lebensdauer der wartungs-
freien Batterie vermindern.
Falls Sie keinen Zugang zu
einem Ladegerät für die war-
tungsfreie Batterie haben, las-
sen Sie sie von Ihrer Yamaha-
Fachwerkstatt aufladen.
GAU23613
Sicherungen wechseln
Die Hauptsicherung und der Siche-
rungskasten, der die Sicherungen für
die einzelnen Stromkreise enthält,
befinden sich hinter dem Verklei-
dungsteil B. (Siehe Seite 6-7.)
Eine durchgebrannte Sicherung fol-
gendermaßen erneuern.
1. Den Zündschlüssel auf “OFF”
drehen und den betroffenen
Stromkreis ausschalten.
2. Die durchgebrannte Sicherung
herausnehmen, und dann eine
neue Sicherung mit der vor-
geschriebenen Amperezahl ein-
setzen.
1
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-26
1C0-F8199-G2.qxd 07/03/2006 05:24 Página 67

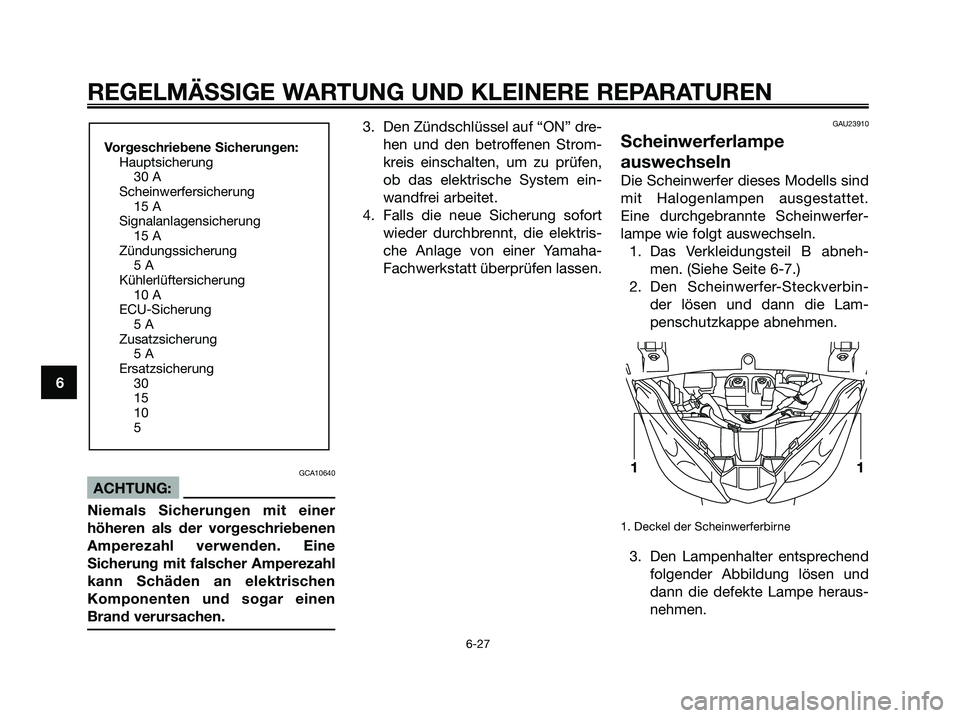

GCA10640
ACHTUNG:
Niemals Sicherungen mit einer
höheren als der vorgeschriebenen
Amperezahl verwenden. Eine
Sicherung mit falscher Amperezahl
kann Schäden an elektrischen
Komponenten und sogar einen
Brand verursachen.
3. Den Zündschlüssel auf “ON” dre-
hen und den betroffenen Strom-
kreis einschalten, um zu prüfen,
ob das elektrische System ein-
wandfrei arbeitet.
4. Falls die neue Sicherung sofort
wieder durchbrennt, die elektris-
che Anlage von einer Yamaha-
Fachwerkstatt überprüfen lassen.GAU23910
Scheinwerferlampe
auswechseln
Die Scheinwerfer dieses Modells sind
mit Halogenlampen ausgestattet.
Eine durchgebrannte Scheinwerfer-
lampe wie folgt auswechseln.
1. Das Verkleidungsteil B abneh-
men. (Siehe Seite 6-7.)
2. Den Scheinwerfer-Steckverbin-
der lösen und dann die Lam-
penschutzkappe abnehmen.
1. Deckel der Scheinwerferbirne
3. Den Lampenhalter entsprechend
folgender Abbildung lösen und
dann die defekte Lampe heraus-
nehmen.
11
Vorgeschriebene Sicherungen:
Hauptsicherung
30 A
Scheinwerfersicherung
15 A
Signalanlagensicherung
15 A
Zündungssicherung
5 A
Kühlerlüftersicherung
10 A
ECU-Sicherung
5 A
Zusatzsicherung
5 A
Ersatzsicherung
30
15
10
5
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-27
1C0-F8199-G2.qxd 07/03/2006 05:24 Página 68

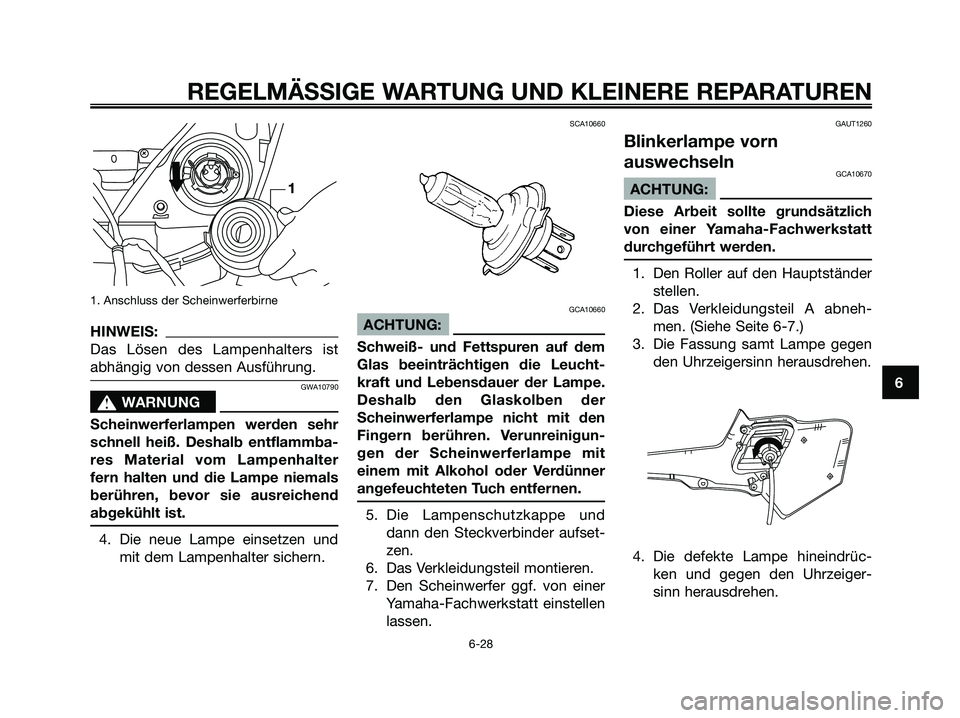

1. Anschluss der Scheinwerferbirne
HINWEIS:
Das Lösen des Lampenhalters ist
abhängig von dessen Ausführung.
GWA10790
s s
WARNUNG
Scheinwerferlampen werden sehr
schnell heiß. Deshalb entflammba-
res Material vom Lampenhalter
fern halten und die Lampe niemals
berühren, bevor sie ausreichend
abgekühlt ist.
4. Die neue Lampe einsetzen und
mit dem Lampenhalter sichern.
SCA10660
GCA10660
ACHTUNG:
Schweiß- und Fettspuren auf dem
Glas beeinträchtigen die Leucht-
kraft und Lebensdauer der Lampe.
Deshalb den Glaskolben der
Scheinwerferlampe nicht mit den
Fingern berühren. Verunreinigun-
gen der Scheinwerferlampe mit
einem mit Alkohol oder Verdünner
angefeuchteten Tuch entfernen.
5. Die Lampenschutzkappe und
dann den Steckverbinder aufset-
zen.
6. Das Verkleidungsteil montieren.
7. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen
lassen.
GAUT1260
Blinkerlampe vorn
auswechseln
GCA10670
ACHTUNG:
Diese Arbeit sollte grundsätzlich
von einer Yamaha-Fachwerkstatt
durchgeführt werden.
1. Den Roller auf den Hauptständer
stellen.
2. Das Verkleidungsteil A abneh-
men. (Siehe Seite 6-7.)
3. Die Fassung samt Lampe gegen
den Uhrzeigersinn herausdrehen.
4. Die defekte Lampe hineindrüc-
ken und gegen den Uhrzeiger-
sinn herausdrehen.
1
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-28
1C0-F8199-G2.qxd 07/03/2006 05:24 Página 69

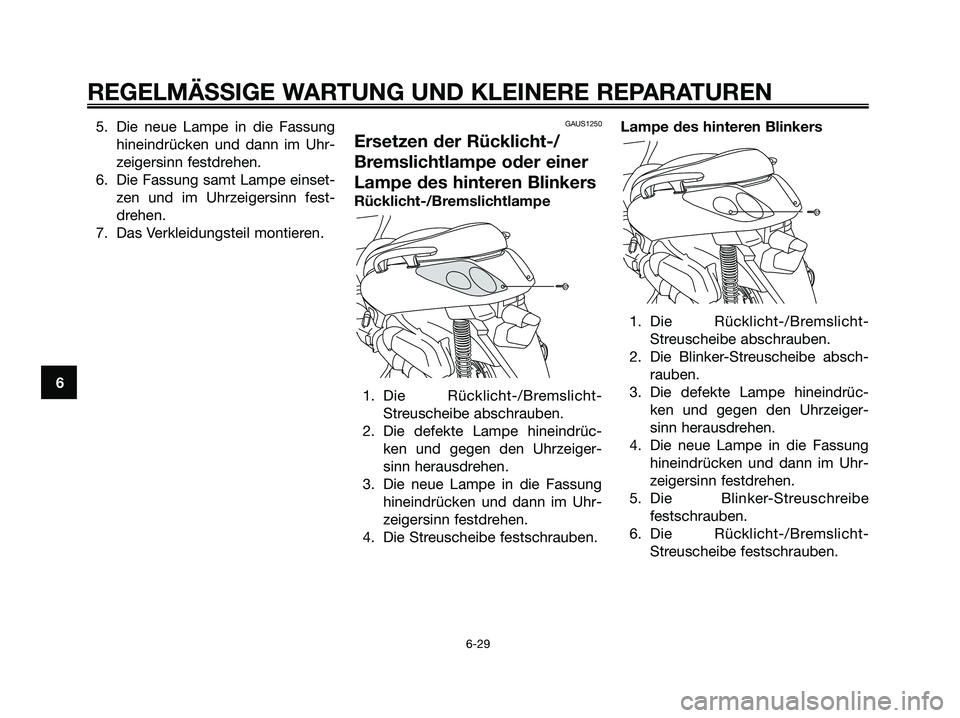

5. Die neue Lampe in die Fassung
hineindrücken und dann im Uhr-
zeigersinn festdrehen.
6. Die Fassung samt Lampe einset-
zen und im Uhrzeigersinn fest-
drehen.
7. Das Verkleidungsteil montieren.GAUS1250
Ersetzen der Rücklicht-/
Bremslichtlampe oder einer
Lampe des hinteren Blinkers
Rücklicht-/Bremslichtlampe
1. Die Rücklicht-/Bremslicht-
Streuscheibe abschrauben.
2. Die defekte Lampe hineindrüc-
ken und gegen den Uhrzeiger-
sinn herausdrehen.
3. Die neue Lampe in die Fassung
hineindrücken und dann im Uhr-
zeigersinn festdrehen.
4. Die Streuscheibe festschrauben.Lampe des hinteren Blinkers
1. Die Rücklicht-/Bremslicht-
Streuscheibe abschrauben.
2. Die Blinker-Streuscheibe absch-
rauben.
3. Die defekte Lampe hineindrüc-
ken und gegen den Uhrzeiger-
sinn herausdrehen.
4. Die neue Lampe in die Fassung
hineindrücken und dann im Uhr-
zeigersinn festdrehen.
5. Die Blinker-Streuschreibe
festschrauben.
6. Die Rücklicht-/Bremslicht-
Streuscheibe festschrauben.
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-29
1C0-F8199-G2.qxd 07/03/2006 05:24 Página 70
