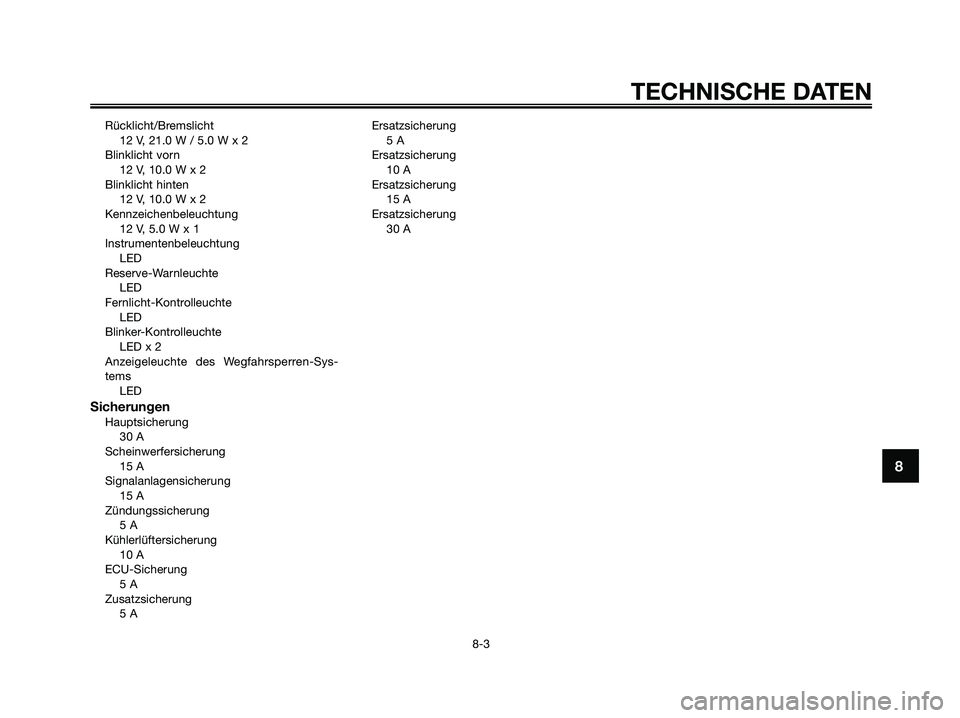

Rücklicht/Bremslicht
12 V, 21.0 W / 5.0 W x 2
Blinklicht vorn
12 V, 10.0 W x 2
Blinklicht hinten
12 V, 10.0 W x 2
Kennzeichenbeleuchtung
12 V, 5.0 W x 1
Instrumentenbeleuchtung
LED
Reserve-Warnleuchte
LED
Fernlicht-Kontrolleuchte
LED
Blinker-Kontrolleuchte
LED x 2
Anzeigeleuchte des Wegfahrsperren-Sys-
tems
LED
SicherungenHauptsicherung
30 A
Scheinwerfersicherung
15 A
Signalanlagensicherung
15 A
Zündungssicherung
5 A
Kühlerlüftersicherung
10 A
ECU-Sicherung
5 A
Zusatzsicherung
5 AErsatzsicherung
5 A
Ersatzsicherung
10 A
Ersatzsicherung
15 A
Ersatzsicherung
30 A
8
TECHNISCHE DATEN
8-3
1C0-F8199-G2.qxd 07/03/2006 05:24 Página 81

GAU26320
GAU26351

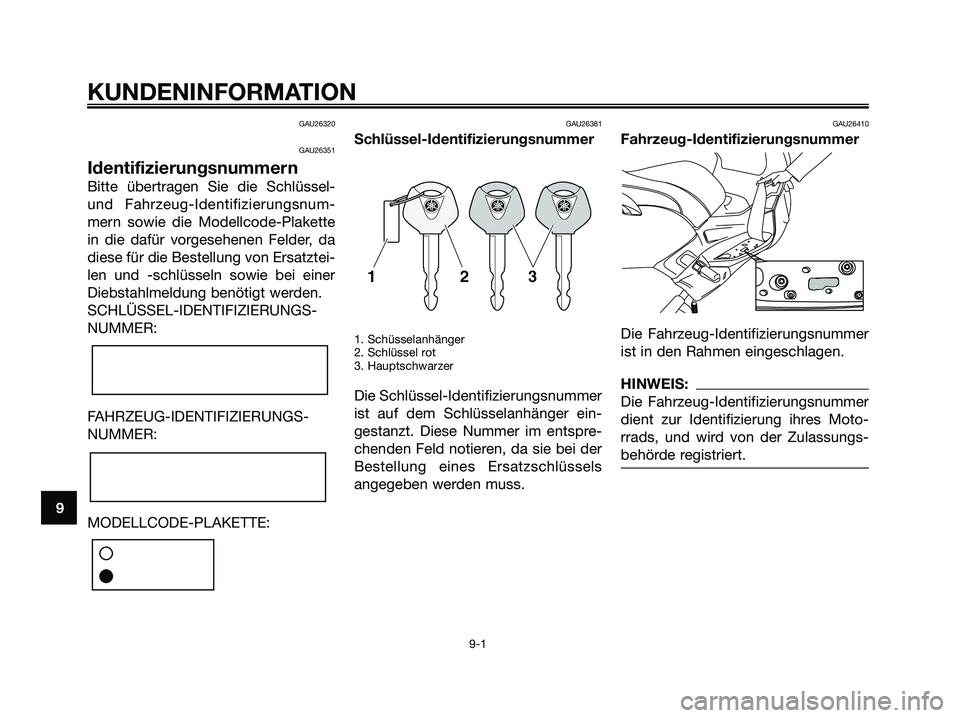

Identifizierungsnummern
Bitte übertragen Sie die Schlüssel-
und Fahrzeug-Identifizierungsnum-
mern sowie die Modellcode-Plakette
in die dafür vorgesehenen Felder, da
diese für die Bestellung von Ersatztei-
len und -schlüsseln sowie bei einer
Diebstahlmeldung benötigt werden.
SCHLÜSSEL-IDENTIFIZIERUNGS-
NUMMER:
FAHRZEUG-IDENTIFIZIERUNGS-
NUMMER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
1. Schüsselanhänger
2. Schlüssel rot
3. Hauptschwarzer
Die Schlüssel-Identifizierungsnummer
ist auf dem Schlüsselanhänger ein-
gestanzt. Diese Nummer im entspre-
chenden Feld notieren, da sie bei der
Bestellung eines Ersatzschlüssels
angegeben werden muss.
GAU26410
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer
ist in den Rahmen eingeschlagen.
HINWEIS:
Die Fahrzeug-Identifizierungsnummer
dient zur Identifizierung ihres Moto-
rrads, und wird von der Zulassungs-
behörde registriert.
9
KUNDENINFORMATION
9-1
1C0-F8199-G2.qxd 07/03/2006 05:24 Página 82

GAU26540

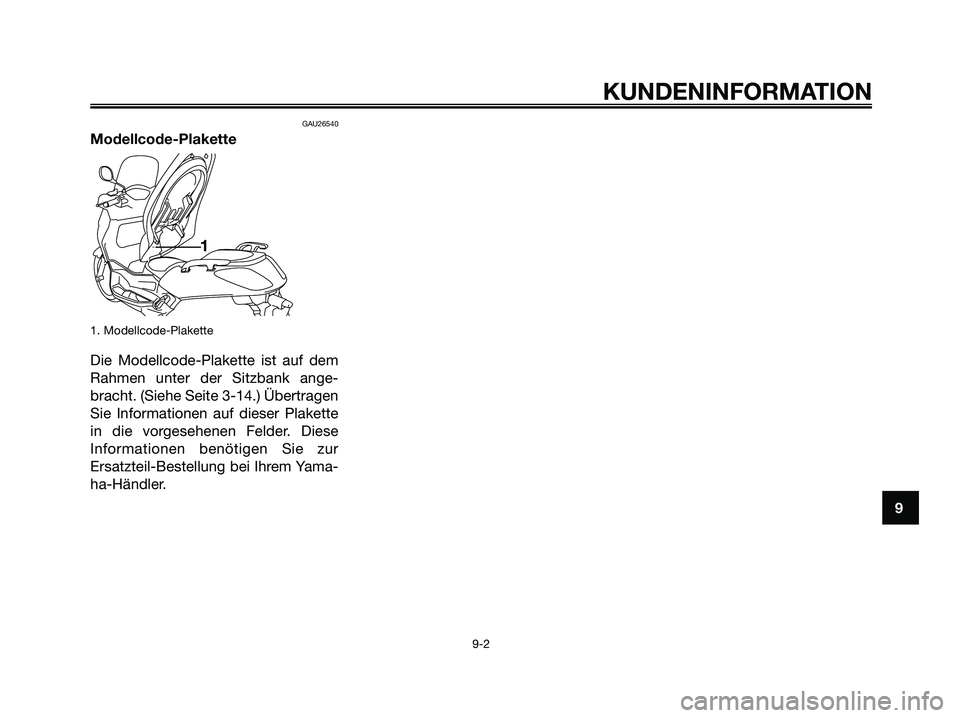

Modellcode-Plakette
1. Modellcode-Plakette
Die Modellcode-Plakette ist auf dem
Rahmen unter der Sitzbank ange-
bracht. (Siehe Seite 3-14.) Übertragen
Sie Informationen auf dieser Plakette
in die vorgesehenen Felder. Diese
Informationen benötigen Sie zur
Ersatzteil-Bestellung bei Ihrem Yama-
ha-Händler.
1
9
KUNDENINFORMATION
9-2
1C0-F8199-G2.qxd 07/03/2006 05:24 Página 83

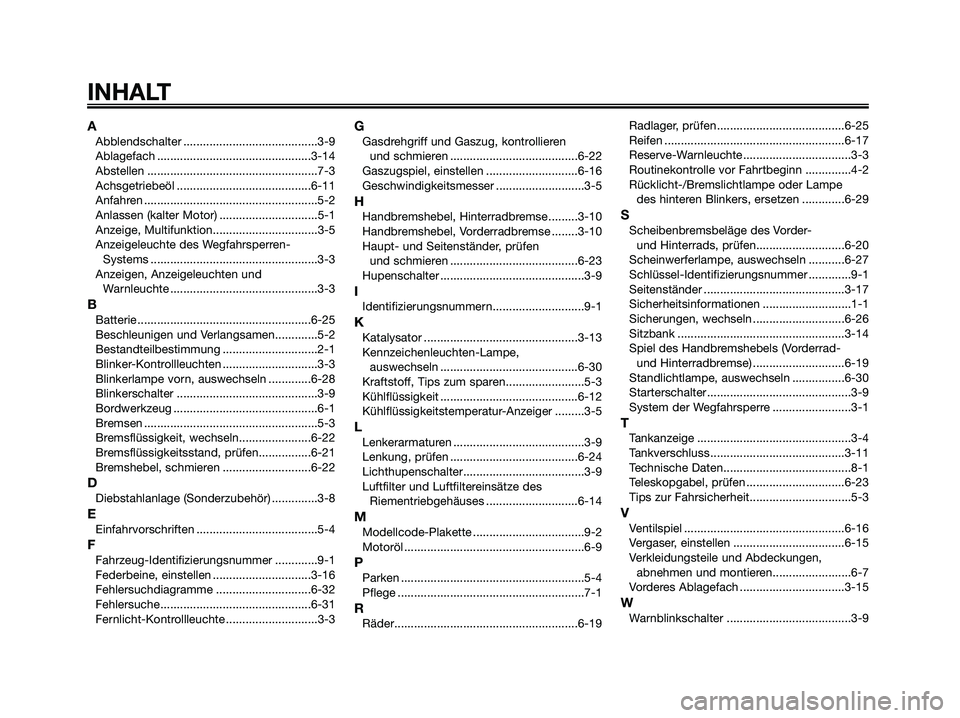

AAbblendschalter .........................................3-9
Ablagefach ...............................................3-14
Abstellen ....................................................7-3
Achsgetriebeöl .........................................6-11
Anfahren .....................................................5-2
Anlassen (kalter Motor) ..............................5-1
Anzeige, Multifunktion................................3-5
Anzeigeleuchte des Wegfahrsperren-
Systems ...................................................3-3
Anzeigen, Anzeigeleuchten und
Warnleuchte .............................................3-3
BBatterie .....................................................6-25
Beschleunigen und Verlangsamen.............5-2
Bestandteilbestimmung .............................2-1
Blinker-Kontrollleuchten .............................3-3
Blinkerlampe vorn, auswechseln .............6-28
Blinkerschalter ...........................................3-9
Bordwerkzeug ............................................6-1
Bremsen .....................................................5-3
Bremsflüssigkeit, wechseln......................6-22
Bremsflüssigkeitsstand, prüfen................6-21
Bremshebel, schmieren ...........................6-22
DDiebstahlanlage (Sonderzubehör) ..............3-8
EEinfahrvorschriften .....................................5-4
FFahrzeug-Identifizierungsnummer .............9-1
Federbeine, einstellen ..............................3-16
Fehlersuchdiagramme .............................6-32
Fehlersuche..............................................6-31
Fernlicht-Kontrollleuchte ............................3-3
GGasdrehgriff und Gaszug, kontrollieren
und schmieren .......................................6-22
Gaszugspiel, einstellen ............................6-16
Geschwindigkeitsmesser ...........................3-5
HHandbremshebel, Hinterradbremse.........3-10
Handbremshebel, Vorderradbremse ........3-10
Haupt- und Seitenständer, prüfen
und schmieren .......................................6-23
Hupenschalter ............................................3-9
IIdentifizierungsnummern............................9-1
KKatalysator ...............................................3-13
Kennzeichenleuchten-Lampe,
auswechseln ..........................................6-30
Kraftstoff, Tips zum sparen........................5-3
Kühlflüssigkeit ..........................................6-12
Kühlflüssigkeitstemperatur-Anzeiger .........3-5
LLenkerarmaturen ........................................3-9
Lenkung, prüfen .......................................6-24
Lichthupenschalter.....................................3-9
Luftfilter und Luftfiltereinsätze des
Riementriebgehäuses ............................6-14
MModellcode-Plakette ..................................9-2
Motoröl .......................................................6-9
PParken ........................................................5-4
Pflege .........................................................7-1
RRäder........................................................6-19Radlager, prüfen.......................................6-25
Reifen .......................................................6-17
Reserve-Warnleuchte.................................3-3
Routinekontrolle vor Fahrtbeginn ..............4-2
Rücklicht-/Bremslichtlampe oder Lampe
des hinteren Blinkers, ersetzen .............6-29
SScheibenbremsbeläge des Vorder-
und Hinterrads, prüfen...........................6-20
Scheinwerferlampe, auswechseln ...........6-27
Schlüssel-Identifizierungsnummer .............9-1
Seitenständer ...........................................3-17
Sicherheitsinformationen ...........................1-1
Sicherungen, wechseln ............................6-26
Sitzbank ...................................................3-14
Spiel des Handbremshebels (Vorderrad-
und Hinterradbremse) ............................6-19
Standlichtlampe, auswechseln ................6-30
Starterschalter............................................3-9
System der Wegfahrsperre ........................3-1
TTankanzeige ...............................................3-4
Tankverschluss .........................................3-11
Technische Daten.......................................8-1
Teleskopgabel, prüfen ..............................6-23
Tips zur Fahrsicherheit...............................5-3
VVentilspiel .................................................6-16
Vergaser, einstellen ..................................6-15
Verkleidungsteile und Abdeckungen,
abnehmen und montieren........................6-7
Vorderes Ablagefach ................................3-15
WWarnblinkschalter ......................................3-9
INHALT
1C0-F8199-G2.qxd 07/03/2006 05:24 Página 84

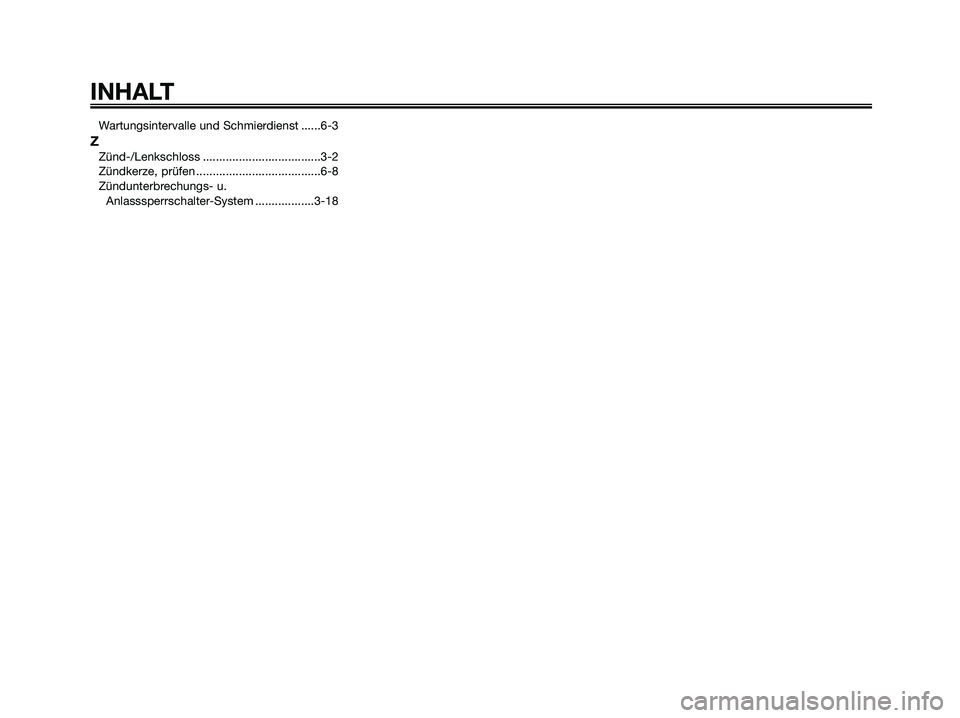

Wartungsintervalle und Schmierdienst ......6-3
ZZünd-/Lenkschloss ....................................3-2
Zündkerze, prüfen ......................................6-8
Zündunterbrechungs- u.
Anlasssperrschalter-System ..................3-18
INHALT
1C0-F8199-G2.qxd 07/03/2006 05:24 Página 85
