YAMAHA XMAX 250 2008 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2008, Model line: XMAX 250, Model: YAMAHA XMAX 250 2008Pages: 88, PDF-Größe: 2.89 MB

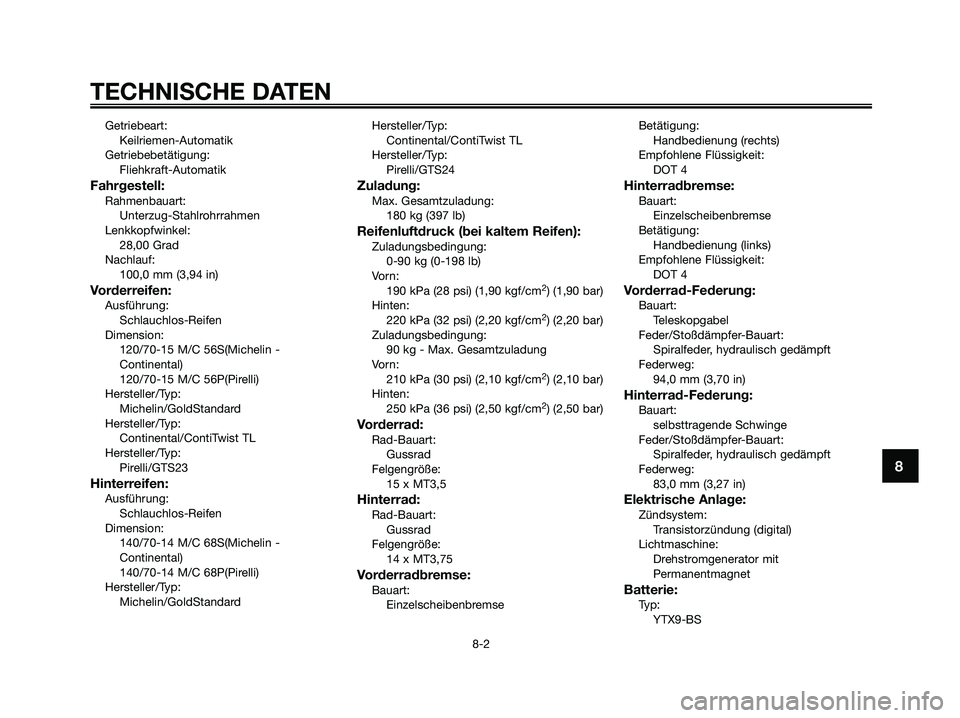

Page 81 of 88
Getriebeart:
Keilriemen-Automatik
Getriebebetätigung:
Fliehkraft-Automatik
Fahrgestell:Rahmenbauart:
Unterzug-Stahlrohrrahmen
Lenkkopfwinkel:
28,00 Grad
Nachlauf:
100,0 mm (3,94 in)
Vorderreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
120/70-15 M/C 56S(Michelin -
Continental)
120/70-15 M/C 56P(Pirelli)
Hersteller/Typ:
Michelin/GoldStandard
Hersteller/Typ:
Continental/ContiTwist TL
Hersteller/Typ:
Pirelli/GTS23
Hinterreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
140/70-14 M/C 68S(Michelin -
Continental)
140/70-14 M/C 68P(Pirelli)
Hersteller/Typ:
Michelin/GoldStandardHersteller/Typ:
Continental/ContiTwist TL
Hersteller/Typ:
Pirelli/GTS24
Zuladung:Max. Gesamtzuladung:
180 kg (397 lb)
Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0-90 kg (0-198 lb)
Vo r n :
190 kPa (28 psi) (1,90 kgf/cm
2) (1,90 bar)
Hinten:
220 kPa (32 psi) (2,20 kgf/cm
2) (2,20 bar)
Zuladungsbedingung:
90 kg - Max. Gesamtzuladung
Vo r n :
210 kPa (30 psi) (2,10 kgf/cm
2) (2,10 bar)
Hinten:
250 kPa (36 psi) (2,50 kgf/cm
2) (2,50 bar)
Vorderrad:Rad-Bauart:
Gussrad
Felgengröße:
15 x MT3,5
Hinterrad:Rad-Bauart:
Gussrad
Felgengröße:
14 x MT3,75
Vorderradbremse:Bauart:
EinzelscheibenbremseBetätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4
Hinterradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Handbedienung (links)
Empfohlene Flüssigkeit:
DOT 4
Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
94,0 mm (3,70 in)
Hinterrad-Federung:Bauart:
selbsttragende Schwinge
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
83,0 mm (3,27 in)
Elektrische Anlage:Zündsystem:
Transistorzündung (digital)
Lichtmaschine:
Drehstromgenerator mit
Permanentmagnet
Batterie:Typ:
YTX9-BS
TECHNISCHE DATEN
8-2
8
1C0-F8199-G4.qxd 22/11/07 05:46 Página 81
Page 82 of 88
Spannung, Kapazität:
12 V, 8,0 Ah
Scheinwerfer:Lampenart:
Halogenlampe
Lampenspannung, Watt x Anzahl:
Scheinwerfer:
12 V, 35 W/35,0 W x 2
Rücklicht/Bremslicht:
12 V, 5,0 W/21,0 W x 2
Blinklicht vorn:
12 V, 10,0 W x 2
Blinklicht hinten:
12 V, 10,0 W x 2
Standlicht vorn:
12 V, 5,0 W x 1
Kennzeichenbeleuchtung:
12 V, 5,0 W x 1
Instrumentenbeleuchtung:
LED
Fernlicht-Kontrollleuchte:
LED x 1
Blinker-Kontrollleuchte:
LED x 2
Reserve-Warnleuchte:
LED x 1
Motorstörungs-Warnleuchte:
LED x 1
Anzeigeleuchte des Wegfahrsperren-
Systems:
LED x 1
Sicherungen:Hauptsicherung:
30,0 AScheinwerfersicherung:
15,0 A
Signalanlagensicherung:
15,0 A
Zündungssicherung:
10,0 A
Kühlerlüftersicherung:
10,0 A
ECU-Sicherung (Elektronische
Steuereinheit):
5,0 A
Zusatzsicherung:
5,0 A
TECHNISCHE DATEN
8-3
8
1C0-F8199-G4.qxd 22/11/07 05:46 Página 82

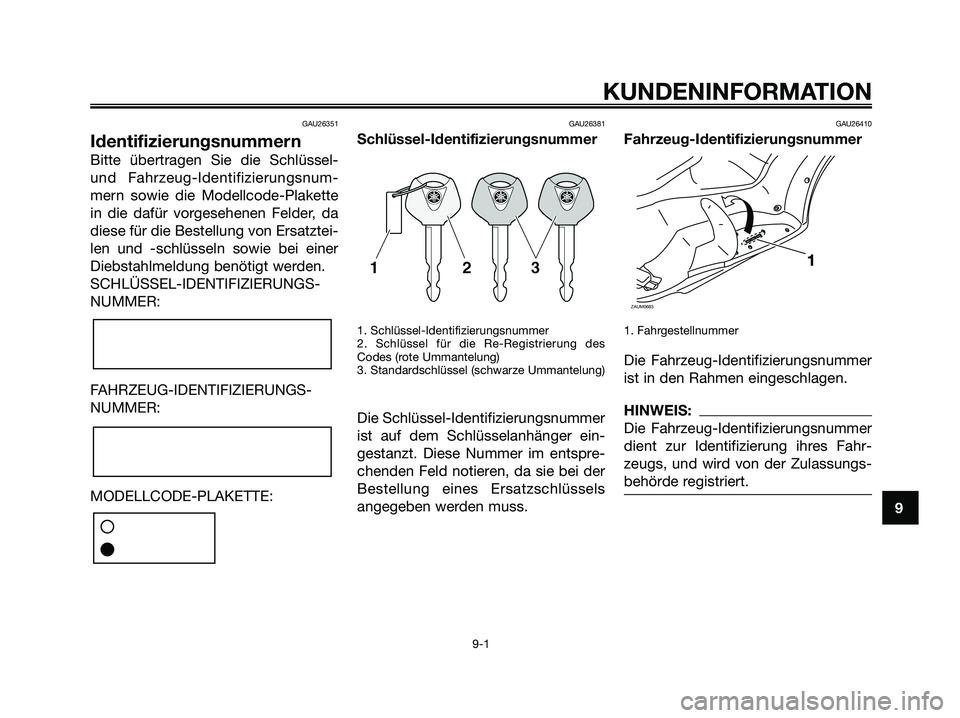

Page 83 of 88
GAU26351
Identifizierungsnummern
Bitte übertragen Sie die Schlüssel-
und Fahrzeug-Identifizierungsnum-
mern sowie die Modellcode-Plakette
in die dafür vorgesehenen Felder, da
diese für die Bestellung von Ersatztei-
len und -schlüsseln sowie bei einer
Diebstahlmeldung benötigt werden.
SCHLÜSSEL-IDENTIFIZIERUNGS-
NUMMER:
FAHRZEUG-IDENTIFIZIERUNGS-
NUMMER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
1. Schlüssel-Identifizierungsnummer
2. Schlüssel für die Re-Registrierung des
Codes (rote Ummantelung)
3. Standardschlüssel (schwarze Ummantelung)
Die Schlüssel-Identifizierungsnummer
ist auf dem Schlüsselanhänger ein-
gestanzt. Diese Nummer im entspre-
chenden Feld notieren, da sie bei der
Bestellung eines Ersatzschlüssels
angegeben werden muss.
GAU26410
Fahrzeug-Identifizierungsnummer
1. Fahrgestellnummer
Die Fahrzeug-Identifizierungsnummer
ist in den Rahmen eingeschlagen.
HINWEIS:
Die Fahrzeug-Identifizierungsnummer
dient zur Identifizierung ihres Fahr-
zeugs, und wird von der Zulassungs-
behörde registriert.
ZAUM0683
1
KUNDENINFORMATION
9-1
9
1C0-F8199-G4.qxd 22/11/07 05:46 Página 83

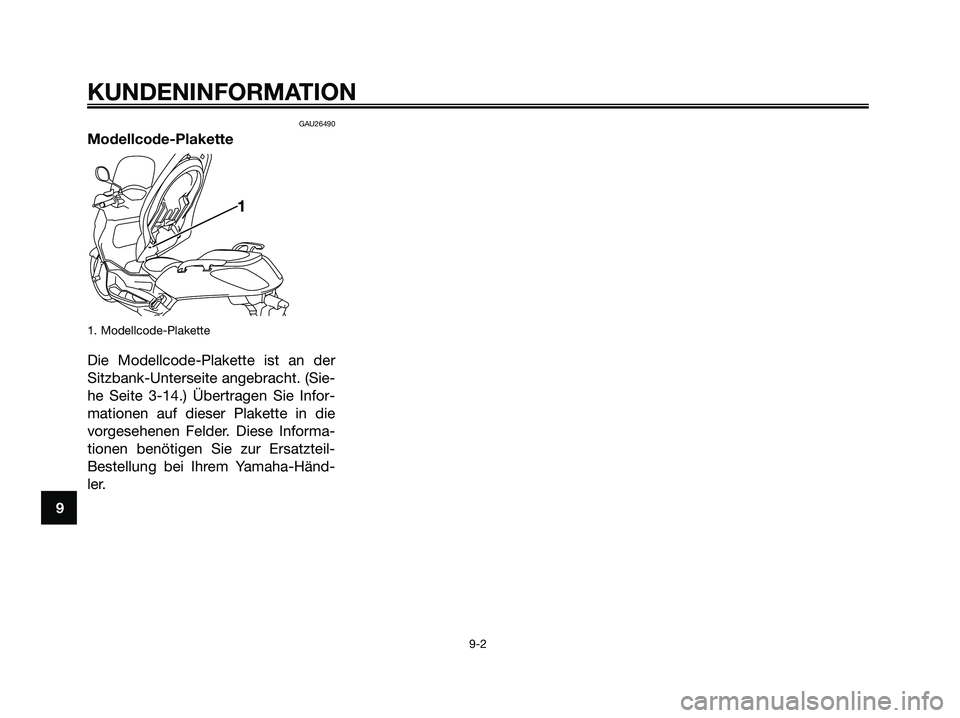

Page 84 of 88
GAU26490
Modellcode-Plakette
1. Modellcode-Plakette
Die Modellcode-Plakette ist an der
Sitzbank-Unterseite angebracht. (Sie-
he Seite 3-14.) Übertragen Sie Infor-
mationen auf dieser Plakette in die
vorgesehenen Felder. Diese Informa-
tionen benötigen Sie zur Ersatzteil-
Bestellung bei Ihrem Yamaha-Händ-
ler.
1
KUNDENINFORMATION
9-2
9
1C0-F8199-G4.qxd 22/11/07 05:46 Página 84

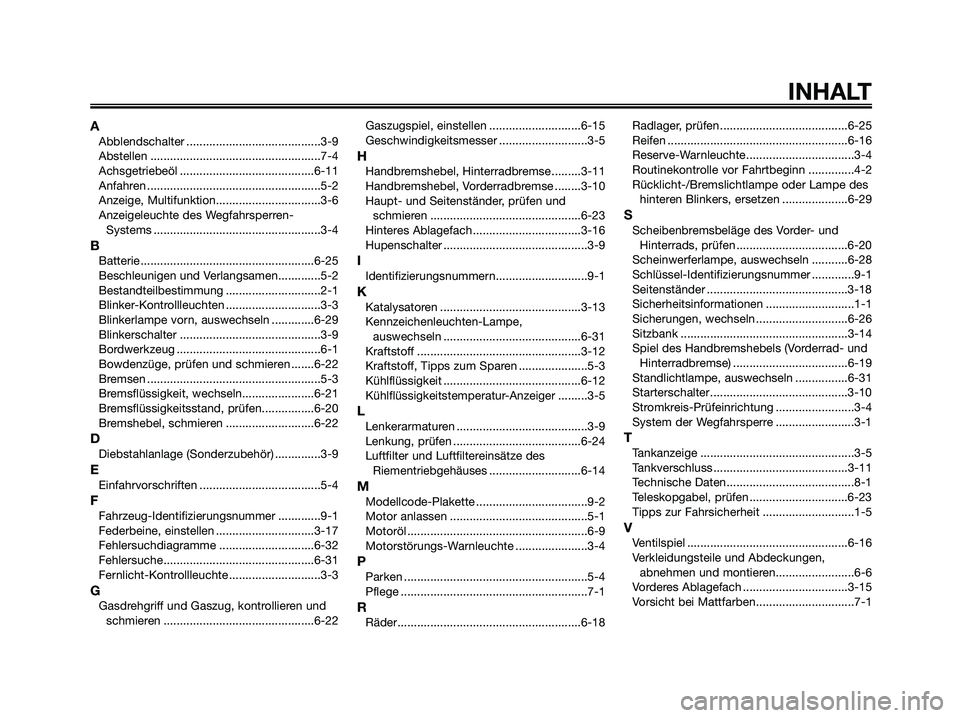

Page 85 of 88
INHALT
AAbblendschalter .........................................3-9
Abstellen ....................................................7-4
Achsgetriebeöl .........................................6-11
Anfahren .....................................................5-2
Anzeige, Multifunktion................................3-6
Anzeigeleuchte des Wegfahrsperren-
Systems ...................................................3-4
BBatterie .....................................................6-25
Beschleunigen und Verlangsamen.............5-2
Bestandteilbestimmung .............................2-1
Blinker-Kontrollleuchten .............................3-3
Blinkerlampe vorn, auswechseln .............6-29
Blinkerschalter ...........................................3-9
Bordwerkzeug ............................................6-1
Bowdenzüge, prüfen und schmieren .......6-22
Bremsen .....................................................5-3
Bremsflüssigkeit, wechseln......................6-21
Bremsflüssigkeitsstand, prüfen................6-20
Bremshebel, schmieren ...........................6-22
DDiebstahlanlage (Sonderzubehör) ..............3-9
EEinfahrvorschriften .....................................5-4
FFahrzeug-Identifizierungsnummer .............9-1
Federbeine, einstellen ..............................3-17
Fehlersuchdiagramme .............................6-32
Fehlersuche..............................................6-31
Fernlicht-Kontrollleuchte ............................3-3
GGasdrehgriff und Gaszug, kontrollieren und
schmieren ..............................................6-22Gaszugspiel, einstellen ............................6-15
Geschwindigkeitsmesser ...........................3-5
HHandbremshebel, Hinterradbremse.........3-11
Handbremshebel, Vorderradbremse ........3-10
Haupt- und Seitenständer, prüfen und
schmieren ..............................................6-23
Hinteres Ablagefach.................................3-16
Hupenschalter ............................................3-9
IIdentifizierungsnummern............................9-1
KKatalysatoren ...........................................3-13
Kennzeichenleuchten-Lampe,
auswechseln ..........................................6-31
Kraftstoff ..................................................3-12
Kraftstoff, Tipps zum Sparen .....................5-3
Kühlflüssigkeit ..........................................6-12
Kühlflüssigkeitstemperatur-Anzeiger .........3-5
LLenkerarmaturen ........................................3-9
Lenkung, prüfen .......................................6-24
Luftfilter und Luftfiltereinsätze des
Riementriebgehäuses ............................6-14
MModellcode-Plakette ..................................9-2
Motor anlassen ..........................................5-1
Motoröl .......................................................6-9
Motorstörungs-Warnleuchte ......................3-4
PParken ........................................................5-4
Pflege .........................................................7-1
RRäder........................................................6-18Radlager, prüfen.......................................6-25
Reifen .......................................................6-16
Reserve-Warnleuchte.................................3-4
Routinekontrolle vor Fahrtbeginn ..............4-2
Rücklicht-/Bremslichtlampe oder Lampe des
hinteren Blinkers, ersetzen ....................6-29
SScheibenbremsbeläge des Vorder- und
Hinterrads, prüfen ..................................6-20
Scheinwerferlampe, auswechseln ...........6-28
Schlüssel-Identifizierungsnummer .............9-1
Seitenständer ...........................................3-18
Sicherheitsinformationen ...........................1-1
Sicherungen, wechseln ............................6-26
Sitzbank ...................................................3-14
Spiel des Handbremshebels (Vorderrad- und
Hinterradbremse) ...................................6-19
Standlichtlampe, auswechseln ................6-31
Starterschalter..........................................3-10
Stromkreis-Prüfeinrichtung ........................3-4
System der Wegfahrsperre ........................3-1
TTankanzeige ...............................................3-5
Tankverschluss .........................................3-11
Technische Daten.......................................8-1
Teleskopgabel, prüfen ..............................6-23
Tipps zur Fahrsicherheit ............................1-5
VVentilspiel .................................................6-16
Verkleidungsteile und Abdeckungen,
abnehmen und montieren........................6-6
Vorderes Ablagefach ................................3-15
Vorsicht bei Mattfarben..............................7-1
1C0-F8199-G4.qxd 22/11/07 05:46 Página 85

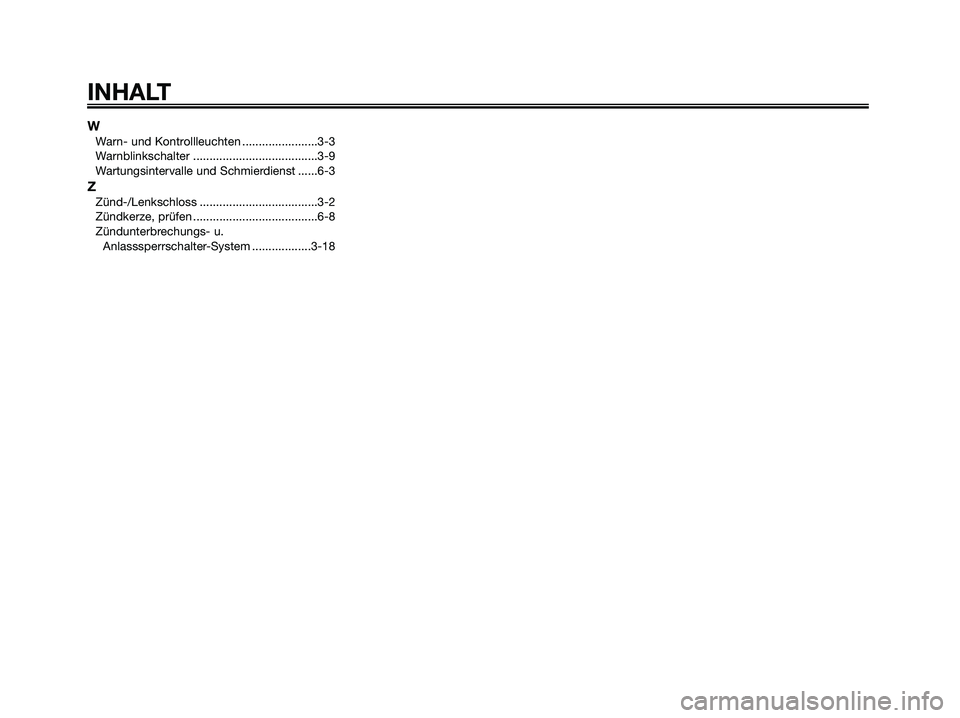

Page 86 of 88
WWarn- und Kontrollleuchten .......................3-3
Warnblinkschalter ......................................3-9
Wartungsintervalle und Schmierdienst ......6-3
ZZünd-/Lenkschloss ....................................3-2
Zündkerze, prüfen ......................................6-8
Zündunterbrechungs- u.
Anlasssperrschalter-System ..................3-18
INHALT
1C0-F8199-G4.qxd 22/11/07 05:46 Página 86
Page 87 of 88
1C0-F8199-G4.qxd 22/11/07 05:46 Página 87

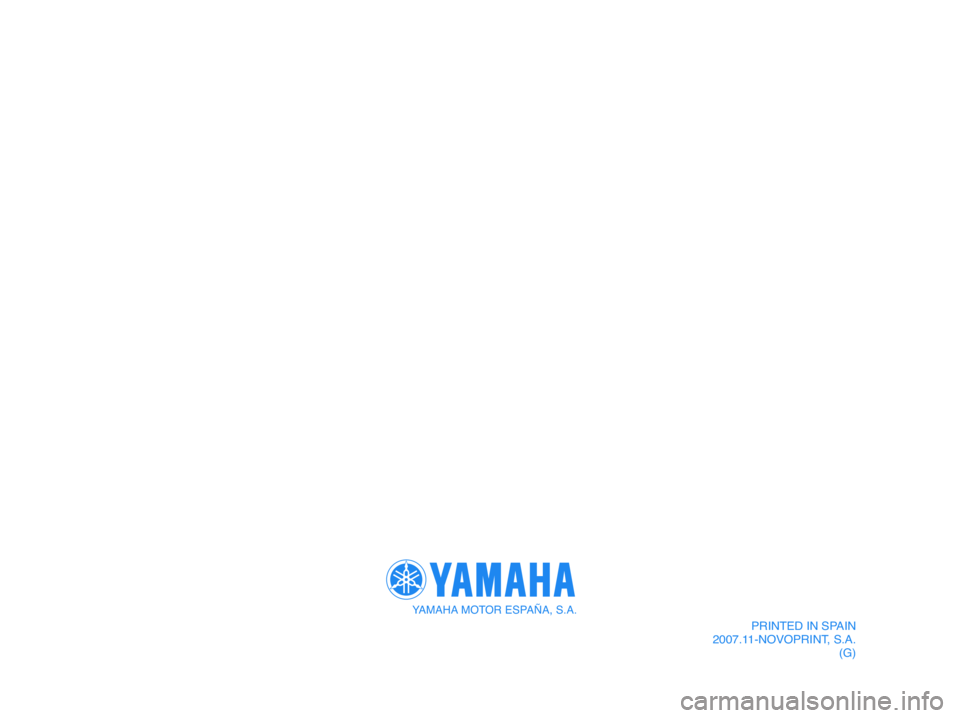

Page 88 of 88
YAMAHA MOTOR ESPAÑA, S.A.
PRINTED IN SPAIN
2007.11-NOVOPRINT, S.A.
(G)
1C0-F8199-G4.qxd 22/11/07 05:46 Página 88
