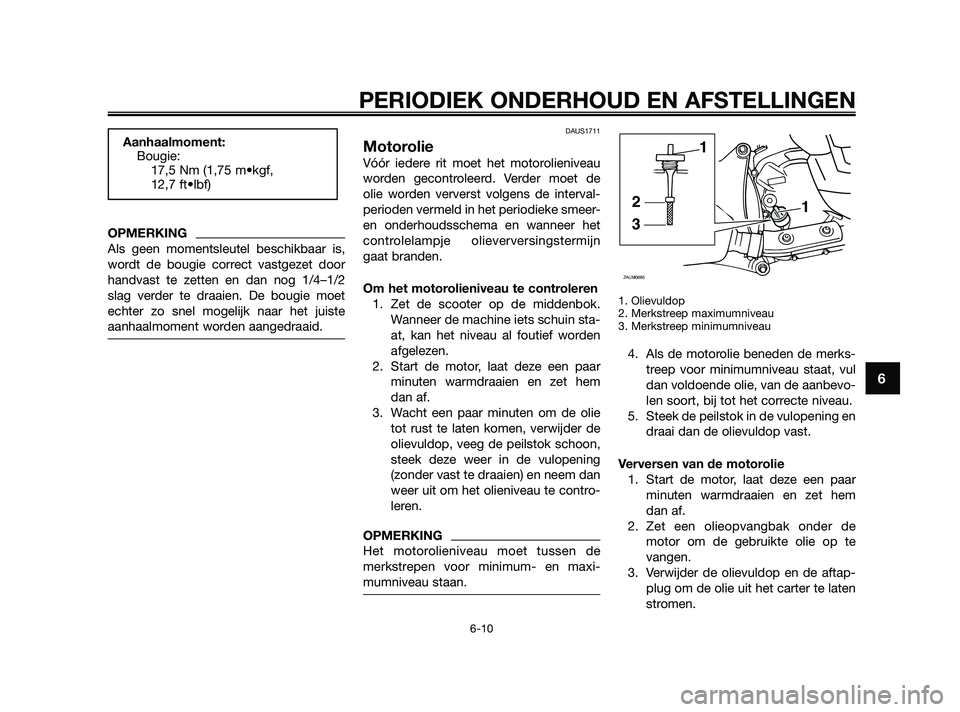

OPMERKING
Als geen momentsleutel beschikbaar is,
wordt de bougie correct vastgezet door
handvast te zetten en dan nog 1/4–1/2
slag verder te draaien. De bougie moet
echter zo snel mogelijk naar het juiste
aanhaalmoment worden aangedraaid.
DAUS1711
Motorolie
Vóór iedere rit moet het motorolieniveau
worden gecontroleerd. Verder moet de
olie worden ververst volgens de interval-
perioden vermeld in het periodieke smeer-
en onderhoudsschema en wanneer het
controlelampje olieverversingstermijn
gaat branden.
Om het motorolieniveau te controleren1. Zet de scooter op de middenbok. Wanneer de machine iets schuin sta-
at, kan het niveau al foutief worden
afgelezen.
2. Start de motor, laat deze een paar minuten warmdraaien en zet hem
dan af.
3. Wacht een paar minuten om de olie tot rust te laten komen, verwijder de
olievuldop, veeg de peilstok schoon,
steek deze weer in de vulopening
(zonder vast te draaien) en neem dan
weer uit om het olieniveau te contro-
leren.
OPMERKING
Het motorolieniveau moet tussen de
merkstrepen voor minimum- en maxi-
mumniveau staan.
1. Olievuldop
2. Merkstreep maximumniveau
3. Merkstreep minimumniveau
4. Als de motorolie beneden de merks-treep voor minimumniveau staat, vul
dan voldoende olie, van de aanbevo-
len soort, bij tot het correcte niveau.
5. Steek de peilstok in de vulopening en draai dan de olievuldop vast.
Verversen van de motorolie 1. Start de motor, laat deze een paar minuten warmdraaien en zet hem
dan af.
2. Zet een olieopvangbak onder de motor om de gebruikte olie op te
vangen.
3. Verwijder de olievuldop en de aftap- plug om de olie uit het carter te laten
stromen.

1
3
2
1
ZAUM0685

Aanhaalmoment:Bougie:17,5 Nm (1,75 m•kgf,
12,7 ft•lbf)
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-10
6

37P-F819D-D0 18/9/09 14:49 Página 51

1. Olieaftapplug
4. Controleer of de ring beschadigd isen vervang indien nodig.
1. Olieaftapplug
2. Ring
5. Breng de onderlegring en de olieaf-tapplug aan en zet de plug dan vast
met het voorgeschreven aanhaalmo-
ment.
OPMERKING
Controleer of de onderlegring correct aan-
ligt.
6. Vul bij met de voorgeschreven hoe-veelheid van de aanbevolen motoro-
lie, breng dan de olievuldop aan en
zet deze vast.
DCA11670
Gebruik geen olie met een “CD”-
dieselspecificatie of een hogere
kwaliteit dan gespecificeerd.
Gebruik ook geen olie met een “ENERGY CONSERVING II” of
hogere aanduiding.
Zorg dat er geen verontreinigingen
in het carter terecht komen.
7. Start de motor, laat deze een paar
minuten stationair draaien en contro-
leer daarbij op olielekkage. Als er
sprake is van olielekkage, zet de
motor dan direct af en zoek de oor-
zaak.
8. Stel de indicator olieverversing terug.
Terugstellen van de indicator
olieverversing 1. Draai de sleutel naar “ON”.
2. Houd de “OIL CHANGE”-knop 15 tot 20 seconden ingedrukt.
1. “OIL CHANGE”-knop

1

LET OP

Aanbevolen motorolie:Zie pagina 8-1
Oliehoeveelheid bij verversing: 1,30 L (1,37 US qt, 1,14 Imp.qt)
Aanhaalmoment:Olieaftapplug:20 Nm (2,0 m•kgf, 14 ft•lbf)

11
ZAUM0686

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-11
6

37P-F819D-D0 18/9/09 14:49 Página 52

1. “OIL CHANGE”-knop
3. Laat de “OIL CHANGE”-knop los, deindicator olieverversing zal nu uitga-
an.
OPMERKING
Als de motorolie werd ververst voordat
de indicator olieverversing brandde
(dus voordat de intervalperiode voor
olieverversing was verstreken), moet de
indicator na de olieverversing worden
teruggesteld zodat het eerstvolgende
tijdstip voor olieverversing weer correct
wordt aangegeven. Volg de hierboven
beschreven werkwijze om de indicator
olieverversing terug te stellen voordat
de olieverversingstermijn is verstreken,
maar kijk wel of de indicator ca. 1.4
seconde brandt nadat de “OIL CHAN- GE”-knop is losgelaten; zo niet, herhaal
dan de procedure.
DAU20064
Eindoverbrengingsolie
Het eindoverbrengingshuis moet voor
elke rit worden gecontroleerd op olielek-
kage. In geval van lekkage dient u de sco-
oter door een Yamaha dealer te laten
nakijken en repareren. Bovendien dient de
eindoverbrengingsolie als volgt te worden
ververst op de tijdstippen vermeld in het
periodieke onderhouds- en smeersche-
ma.
1. Start de motor, warm de eindover- brengingsolie op door enkele minu-
ten te rijden en zet dan de motor af.
2. Zet de scooter op de middenbok.
3. Plaats een olieopvangbak onder het eindoverbrengingshuis om de
gebruikte olie op te vangen.
4. Verwijder de olievuldop en de aftap- plug van de eindoverbrenging om de
olie uit het eindoverbrengingshuis af
te tappen.

1

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-12
6

37P-F819D-D0 18/9/09 14:49 Página 53

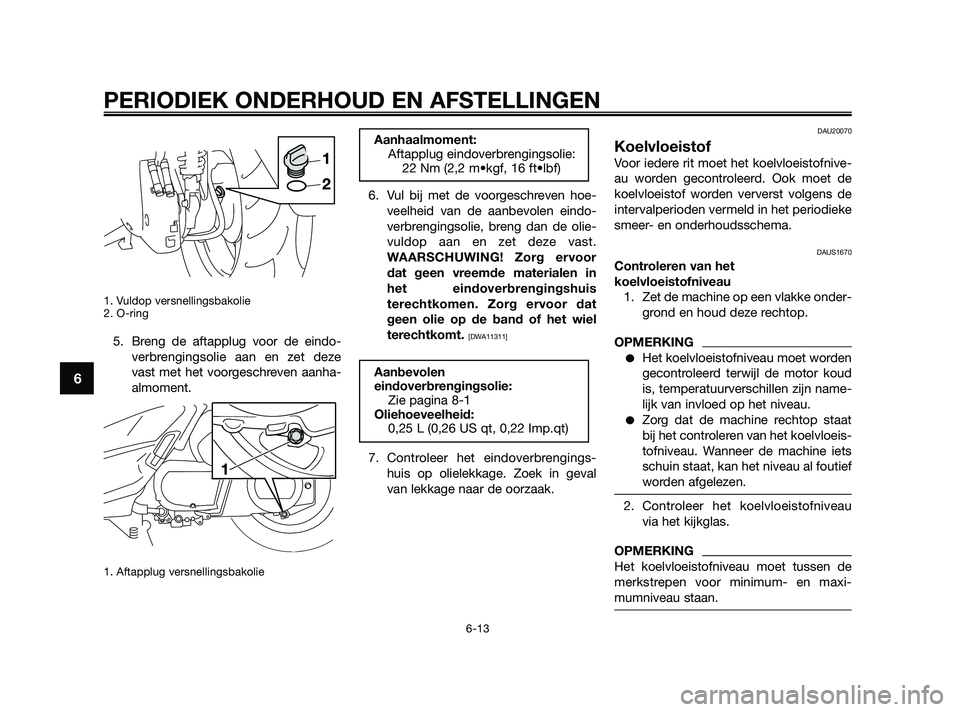

1. Vuldop versnellingsbakolie
2. O-ring
5. Breng de aftapplug voor de eindo-verbrengingsolie aan en zet deze
vast met het voorgeschreven aanha-
almoment.
1. Aftapplug versnellingsbakolie
6. Vul bij met de voorgeschreven hoe-veelheid van de aanbevolen eindo-
verbrengingsolie, breng dan de olie-
vuldop aan en zet deze vast.
WAARSCHUWING! Zorg ervoor
dat geen vreemde materialen in
het eindoverbrengingshuis
terechtkomen. Zorg ervoor dat
geen olie op de band of het wiel
terechtkomt.
[DWA11311]
7. Controleer het eindoverbrengings-huis op olielekkage. Zoek in geval
van lekkage naar de oorzaak.
DAU20070
Koelvloeistof
Voor iedere rit moet het koelvloeistofnive-
au worden gecontroleerd. Ook moet de
koelvloeistof worden ververst volgens de
intervalperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAUS1670
Controleren van het
koelvloeistofniveau1. Zet de machine op een vlakke onder- grond en houd deze rechtop.
OPMERKING
Het koelvloeistofniveau moet worden
gecontroleerd terwijl de motor koud
is, temperatuurverschillen zijn name-
lijk van invloed op het niveau.
Zorg dat de machine rechtop staat
bij het controleren van het koelvloeis-
tofniveau. Wanneer de machine iets
schuin staat, kan het niveau al foutief
worden afgelezen.
2. Controleer het koelvloeistofniveauvia het kijkglas.
OPMERKING
Het koelvloeistofniveau moet tussen de
merkstrepen voor minimum- en maxi-
mumniveau staan.
Aanbevolen
eindoverbrengingsolie:Zie pagina 8-1
Oliehoeveelheid: 0,25 L (0,26 US qt, 0,22 Imp.qt)
Aanhaalmoment:Aftapplug eindoverbrengingsolie:22 Nm (2,2 m•kgf, 16 ft•lbf)

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-13
6

37P-F819D-D0 18/9/09 14:49 Página 54

1. Merkstreep maximumniveau
2. Merkstreep minimumniveau
3. Kijkglas koelvloeistofniveau
3. Als de koelvloeistof op of benedende merkstreep voor minimumniveau
staat, til dan de voetplaatmat aan de
rechterzijde omhoog zoals getoond.
1. Mat op de voetplaat
4. Open de dop van het koelvloeistofre-servoir, en vul koelvloeistof bij tot aan
de merkstreep voor maximumniveau.
WAARSCHUWING! Verwijder alle-
en de dop van het koelvloeistofre-
servoir. Probeer nooit om de radia-
torvuldop te verwijderen als de
motor koud is.
[DWA15161]
LET OP: Als er geen koelvloeistof
aanwezig is, gebruik dan in plaats
daarvan gedistilleerd water of ont-
hard leidingwater. Gebruik geen
hard water of zout water, dit is
schadelijk voor de motor. Als er in
plaats van koelvloeistof water is
gebruikt, vervang dit dan zo snel
mogelijk door koelvloeistof,
anders is het systeem niet bes-
chermd tegen vorst en corrosie.
Als er water aan de koelvloeistof is
toegevoegd, laat dan een Yamaha
dealer zo snel mogelijk het antiv-
riesgehalte van de koelvloeistof
controleren om te voorkomen dat
de effectiviteit van de koelvloeistof
afneemt.
[DCA10472]
1. Dop koelvloeistofreservoir
5. Sluit de dop van het koelvloeistofre- servoir
6. Plaats de voetplaatmat in de oors- pronkelijke positie en druk deze vast.
DAU33031
De koelvloeistof verversen
De koelvloeistof moet volgens de interval-
perioden vermeld in het periodieke smeer-
en onderhoudsschema ververst worden.
Laat de koelvloeistof verversen door een
Yamaha dealer. WAARSCHUWING! Pro-
beer nooit om de radiatorvuldop te ver-
wijderen als de motor warm is.
[DWA10381]
Inhoud koelvloeistofreservoir: 0,25 L (0,26 US qt, 0,22 Imp.qt)

FULL
LOW

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-14
6

37P-F819D-D0 18/9/09 14:49 Página 55

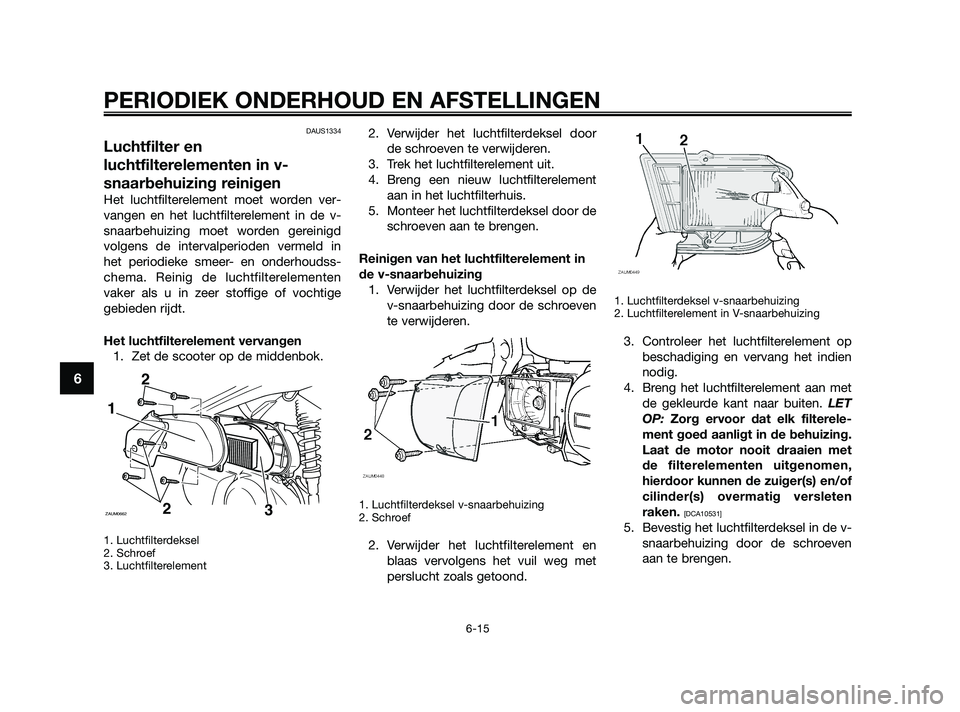

DAUS1334
Luchtfilter en
luchtfilterelementen in v-
snaarbehuizing reinigen
Het luchtfilterelement moet worden ver-
vangen en het luchtfilterelement in de v-
snaarbehuizing moet worden gereinigd
volgens de intervalperioden vermeld in
het periodieke smeer- en onderhoudss-
chema. Reinig de luchtfilterelementen
vaker als u in zeer stoffige of vochtige
gebieden rijdt.
Het luchtfilterelement vervangen1. Zet de scooter op de middenbok.
1. Luchtfilterdeksel
2. Schroef
3. Luchtfilterelement
2. Verwijder het luchtfilterdeksel door de schroeven te verwijderen.
3. Trek het luchtfilterelement uit.
4. Breng een nieuw luchtfilterelement aan in het luchtfilterhuis.
5. Monteer het luchtfilterdeksel door de schroeven aan te brengen.
Reinigen van het luchtfilterelement in
de v-snaarbehuizing 1. Verwijder het luchtfilterdeksel op de v-snaarbehuizing door de schroeven
te verwijderen.
1. Luchtfilterdeksel v-snaarbehuizing
2. Schroef
2. Verwijder het luchtfilterelement enblaas vervolgens het vuil weg met
perslucht zoals getoond.
1. Luchtfilterdeksel v-snaarbehuizing
2. Luchtfilterelement in V-snaarbehuizing
3. Controleer het luchtfilterelement opbeschadiging en vervang het indien
nodig.
4. Breng het luchtfilterelement aan met de gekleurde kant naar buiten. LET
OP: Zorg ervoor dat elk filterele-
ment goed aanligt in de behuizing.
Laat de motor nooit draaien met
de filterelementen uitgenomen,
hierdoor kunnen de zuiger(s) en/of
cilinder(s) overmatig versleten
raken.
[DCA10531]
5. Bevestig het luchtfilterdeksel in de v- snaarbehuizing door de schroeven
aan te brengen.

1
2
2
ZAUM06623

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-15
6

37P-F819D-D0 18/9/09 14:49 Página 56

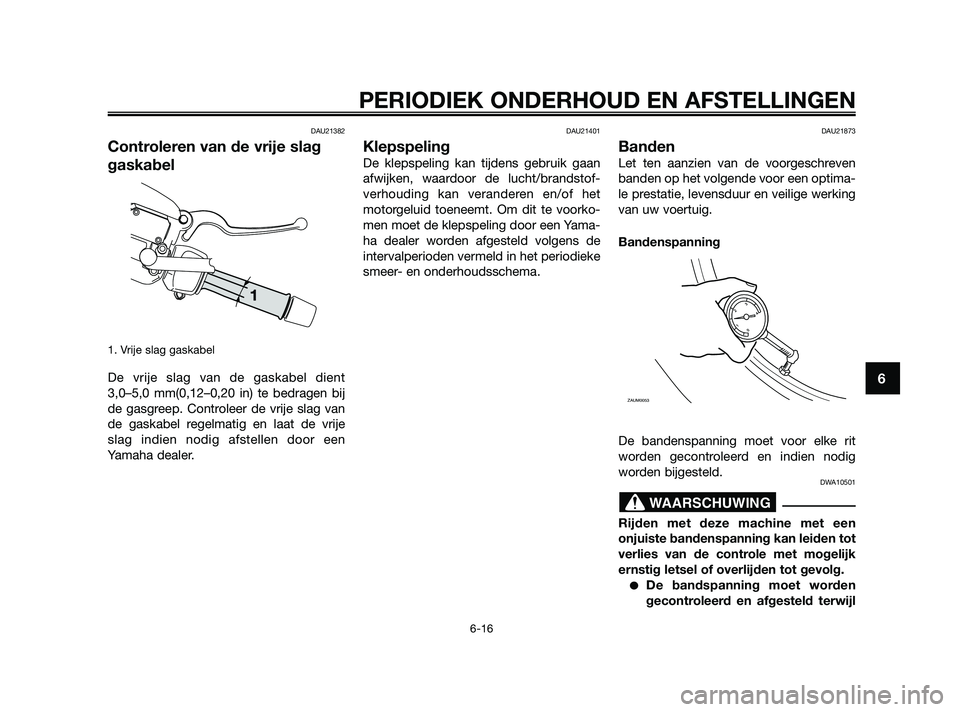

DAU21382
Controleren van de vrije slag
gaskabel
1. Vrije slag gaskabel
De vrije slag van de gaskabel dient
3,0–5,0 mm(0,12–0,20 in) te bedragen bij
de gasgreep. Controleer de vrije slag van
de gaskabel regelmatig en laat de vrije
slag indien nodig afstellen door een
Yamaha dealer.
DAU21401
Klepspeling
De klepspeling kan tijdens gebruik gaan
afwijken, waardoor de lucht/brandstof-
verhouding kan veranderen en/of het
motorgeluid toeneemt. Om dit te voorko-
men moet de klepspeling door een Yama-
ha dealer worden afgesteld volgens de
intervalperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU21873
Banden
Let ten aanzien van de voorgeschreven
banden op het volgende voor een optima-
le prestatie, levensduur en veilige werking
van uw voertuig.
Bandenspanning
De bandenspanning moet voor elke rit
worden gecontroleerd en indien nodig
worden bijgesteld.
DWA10501
Rijden met deze machine met een
onjuiste bandenspanning kan leiden tot
verlies van de controle met mogelijk
ernstig letsel of overlijden tot gevolg.
De bandspanning moet worden
gecontroleerd en afgesteld terwijl

WAARSCHUWING

ZAUM0053

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-16
6

37P-F819D-D0 18/9/09 14:49 Página 57

de banden koud zijn (wanneer de
temperatuur van de banden gelijk
is aan de omgevingstemperatuur).
De bandspanning moet worden
aangepast aan de rijsnelheid en
het totale gewicht van rijder, pas-
sagier, bagage en accessoires dat
voor dit model is vastgesteld.
DWA10511
Belaad uw machine nooit te zwaar. Rij-
den met een te zwaar belaste machine
kan leiden tot een ongeval.
Inspectie van banden
1. Bandprofieldiepte
2. Wang van band
Voor elke rit moeten de banden worden
gecontroleerd. Als de bandprofieldiepte
op het midden van de band de vermelde
limiet heeft bereikt, de band spijkers of
stukjes glas bevat of wanneer de wang
van de band scheurtjes vertoont, moet de
band onmiddellijk door een Yamaha dea-
ler worden vervangen.
OPMERKING
De slijtagelimiet voor bandprofieldiepte is
voor diverse landen verschillend. Neem
altijd de lokale voorschriften in acht.
Bandeninformatie
Dit model is uitgerust met tubeless ban-
den.
Na uitgebreide tests zijn alleen de hieron-
der vermelde banden voor dit model
goedgekeurd door Yamaha Motor Co.,
Ltd.
Voorband:Maat:120/70-15 56S
Fabrikant/model: MICHELIN/GOLD STANDARD
PIRELLI/GTS23
Achterband: Maat:140/70-14 68P - 68S
Fabrikant/model: MICHELIN/GOLD STANDARD
PIRELLI/GTS24
Minimale bandprofieldiepte (voor
en achter): 1,6 mm (0,06 in)

1
2
ZAUM0054

WAARSCHUWING

Bandenspanning (gemeten op
koude banden): 0–90 kg (0–198 lb):Vo o r :190 kPa (1,90 kgf/cm
2,
28 psi, 1,90 bar)
Achter: 220 kPa (2,20 kgf/cm
2,
32 psi, 2,20 bar)
90 kg - Maximale belasting Vo o r :210 kPa (2,10 kgf/cm
2,
30 psi, 2,10 bar)
Achter: 250 kPa (2,50 kgf/cm
2,
36 psi, 2,50 bar)
Maximale belasting*: 186 kg (410 lb)
* Totaal gewicht van bestuurder, passagier, bagage en accessoires
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-17
6

37P-F819D-D0 18/9/09 14:49 Página 58

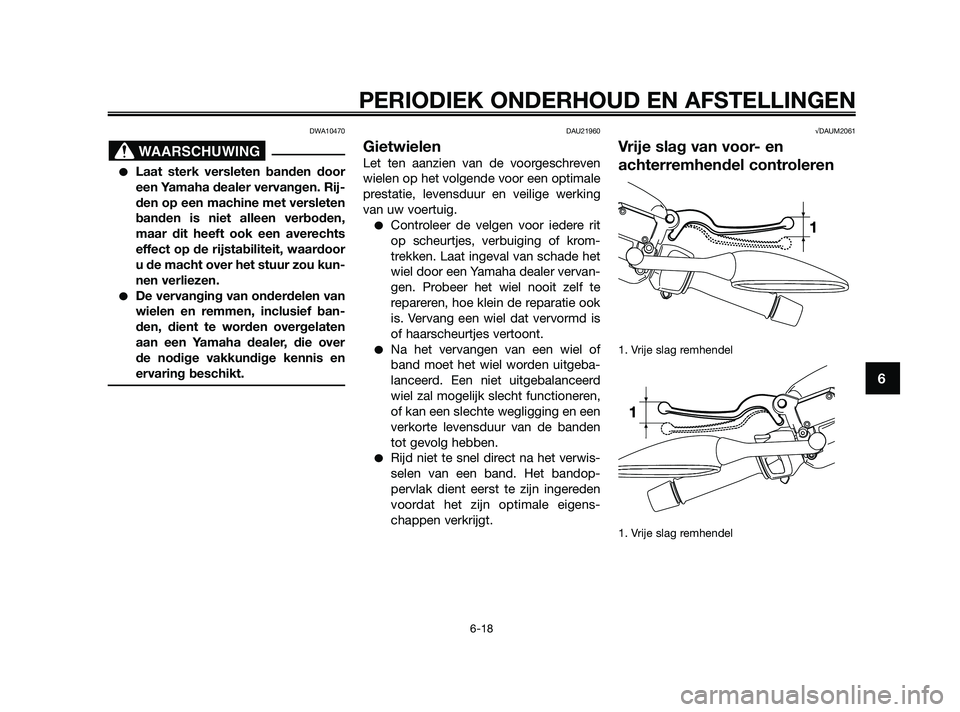

DWA10470
Laat sterk versleten banden door
een Yamaha dealer vervangen. Rij-
den op een machine met versleten
banden is niet alleen verboden,
maar dit heeft ook een averechts
effect op de rijstabiliteit, waardoor
u de macht over het stuur zou kun-
nen verliezen.
De vervanging van onderdelen van
wielen en remmen, inclusief ban-
den, dient te worden overgelaten
aan een Yamaha dealer, die over
de nodige vakkundige kennis en
ervaring beschikt.
DAU21960
Gietwielen
Let ten aanzien van de voorgeschreven
wielen op het volgende voor een optimale
prestatie, levensduur en veilige werking
van uw voertuig.
Controleer de velgen voor iedere rit
op scheurtjes, verbuiging of krom-
trekken. Laat ingeval van schade het
wiel door een Yamaha dealer vervan-
gen. Probeer het wiel nooit zelf te
repareren, hoe klein de reparatie ook
is. Vervang een wiel dat vervormd is
of haarscheurtjes vertoont.
Na het vervangen van een wiel of
band moet het wiel worden uitgeba-
lanceerd. Een niet uitgebalanceerd
wiel zal mogelijk slecht functioneren,
of kan een slechte wegligging en een
verkorte levensduur van de banden
tot gevolg hebben.
Rijd niet te snel direct na het verwis-
selen van een band. Het bandop-
pervlak dient eerst te zijn ingereden
voordat het zijn optimale eigens-
chappen verkrijgt.
√DAUM2061
Vrije slag van voor- en
achterremhendel controleren
1. Vrije slag remhendel
1. Vrije slag remhendel

WAARSCHUWING

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-18
6

37P-F819D-D0 18/9/09 14:49 Página 59

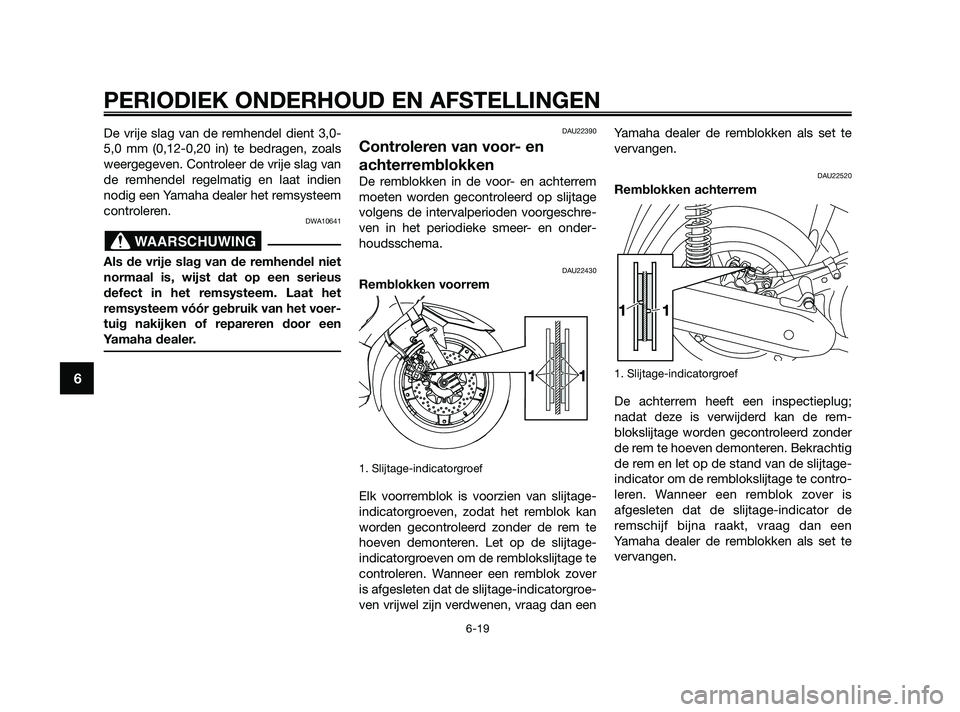

De vrije slag van de remhendel dient 3,0-
5,0 mm (0,12-0,20 in) te bedragen, zoals
weergegeven. Controleer de vrije slag van
de remhendel regelmatig en laat indien
nodig een Yamaha dealer het remsysteem
controleren.
DWA10641
Als de vrije slag van de remhendel niet
normaal is, wijst dat op een serieus
defect in het remsysteem. Laat het
remsysteem vóór gebruik van het voer-
tuig nakijken of repareren door een
Yamaha dealer.
DAU22390
Controleren van voor- en
achterremblokken
De remblokken in de voor- en achterrem
moeten worden gecontroleerd op slijtage
volgens de intervalperioden voorgeschre-
ven in het periodieke smeer- en onder-
houdsschema.
DAU22430
Remblokken voorrem
1. Slijtage-indicatorgroef
Elk voorremblok is voorzien van slijtage-
indicatorgroeven, zodat het remblok kan
worden gecontroleerd zonder de rem te
hoeven demonteren. Let op de slijtage-
indicatorgroeven om de remblokslijtage te
controleren. Wanneer een remblok zover
is afgesleten dat de slijtage-indicatorgroe-
ven vrijwel zijn verdwenen, vraag dan eenYamaha dealer de remblokken als set te
vervangen.
DAU22520
Remblokken achterrem
1. Slijtage-indicatorgroef
De achterrem heeft een inspectieplug;
nadat deze is verwijderd kan de rem-
blokslijtage worden gecontroleerd zonder
de rem te hoeven demonteren. Bekrachtig
de rem en let op de stand van de slijtage-
indicator om de remblokslijtage te contro-
leren. Wanneer een remblok zover is
afgesleten dat de slijtage-indicator de
remschijf bijna raakt, vraag dan een
Yamaha dealer de remblokken als set te
vervangen.

WAARSCHUWING

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-19
6

37P-F819D-D0 18/9/09 14:49 Página 60
