YAMAHA XMAX 250 2010 Instructieboekje (in Dutch)

DAU22580

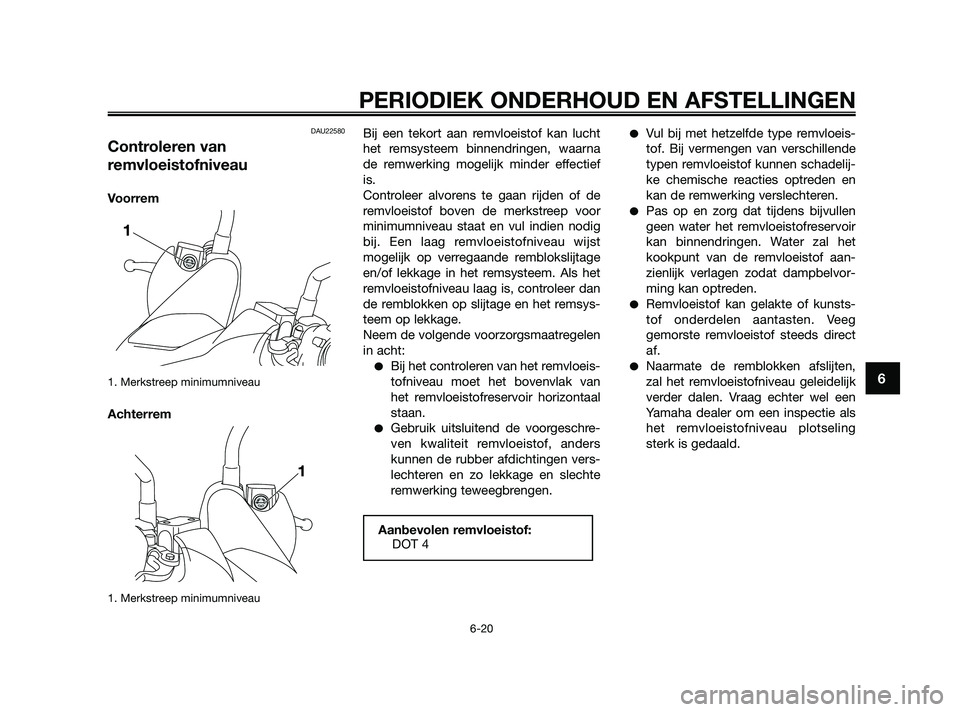

Controleren van
remvloeistofniveau
Voorrem
1. Merkstreep minimumniveau
Achterrem
1. Merkstreep minimumniveau
Bij een tekort aan remvloeistof kan lucht
het remsysteem binnendringen, waarna
de remwerking mogelijk minder effectief
is.
Controleer alvorens te gaan rijden of de
remvloeistof boven de merkstreep voor
minimumniveau staat en vul indien nodig
bij. Een laag remvloeistofniveau wijst
mogelijk op verregaande remblokslijtage
en/of lekkage in het remsysteem. Als het
remvloeistofniveau laag is, controleer dan
de remblokken op slijtage en het remsys-
teem op lekkage.
Neem de volgende voorzorgsmaatregelen
in acht:
Bij het controleren van het remvloeis-
tofniveau moet het bovenvlak van
het remvloeistofreservoir horizontaal
staan.
Gebruik uitsluitend de voorgeschre-
ven kwaliteit remvloeistof, anders
kunnen de rubber afdichtingen vers-
lechteren en zo lekkage en slechte
remwerking teweegbrengen.
Vul bij met hetzelfde type remvloeis-
tof. Bij vermengen van verschillende
typen remvloeistof kunnen schadelij-
ke chemische reacties optreden en
kan de remwerking verslechteren.
Pas op en zorg dat tijdens bijvullen
geen water het remvloeistofreservoir
kan binnendringen. Water zal het
kookpunt van de remvloeistof aan-
zienlijk verlagen zodat dampbelvor-
ming kan optreden.
Remvloeistof kan gelakte of kunsts-
tof onderdelen aantasten. Veeg
gemorste remvloeistof steeds direct
af.
Naarmate de remblokken afslijten,
zal het remvloeistofniveau geleidelijk
verder dalen. Vraag echter wel een
Yamaha dealer om een inspectie als
het remvloeistofniveau plotseling
sterk is gedaald.
Aanbevolen remvloeistof:DOT 4

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-20
6

37P-F819D-D0 18/9/09 14:49 Página 61

DAU22731
Remvloeistof verversen
Vraag een Yamaha dealer de remvloeistof
te verversen volgens de intervalperioden
voorgeschreven onder OPMERKING in
het periodieke smeer- en onderhoudss-
chema. Laat bovendien de oliekeerringen
van de hoofdremcilinders, de remklauwen
en de remslangen vervangen volgens de
intervalperioden of wanneer ze lek of bes-
chadigd zijn.
Vloeistofafdichtingen: Vervang elke
twee jaar.
Remslangen: Vervang elke vier jaar.
DAU23111
Controleren en smeren van
gasgreep en gaskabel
De werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontrole-
erd. Smeer ook de gaskabel volgens de
intervaltijden gespecificeerd in het perio-
diek onderhoudsschema.
DAU23172
Smeren van voor- en
achterremhendels
Voorremhendel
Achterremhendel

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-21
6

37P-F819D-D0 18/9/09 14:49 Página 62

De scharnierpunten van de voor- en ach-
terremhendels moeten worden gesmeerd
volgens de intervalperioden voorgeschre-
ven in het periodieke smeer- en onder-
houdsschema.DAU23213
Middenbok en zijstandaard
controleren en smeren
1. Zijstandaard
1. Middenbok
De werking van de middenbok en de zijs-
tandaard moet voorafgaand aan elke rit
worden gecontroleerd en de scharnier-punten en de metaal-op-metaal contactv-
lakken moeten indien nodig worden ges-
meerd.
DWA10741
Als de middenbok of de zijstandaard
niet soepel omhoog en omlaag bewe-
egt, vraag dan een Yamaha dealer deze
te controleren of te repareren. Een
slecht functionerende middenbok of
zijstandaard kan het wegdek raken en
u afleiden, waardoor u de controle over
de machine kunt verliezen.
Aanbevolen smeermiddel:
Lithiumvet

WAARSCHUWING

Aanbevolen smeermiddel:Siliconenvet
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-22
6

37P-F819D-D0 18/9/09 14:49 Página 63

DAU23272
Voorvork controleren
De conditie en de werking van de voor-
vork moeten als volgt worden gecontrole-
erd volgens de intervalperioden vermeld
in het periodieke smeer- en onderhoudss-
chema.
Om de conditie te controleren1. Controleer de binnenste vorkbuizen op krassen, beschadigingen en over-
matige olielekkage.
Om de werking te controleren 1. Zet de machine op een vlakke onder- grond en houd deze rechtop.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorkomen.
[DWA10751]
2. Bekrachtig de voorrem en druk hetstuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
DCA10590
Als schade wordt gevonden of de voor-
vork niet soepel beweegt, vraag dan
een Yamaha dealer te repareren of te
controleren.
DAU45511
Stuursysteem controleren
Losse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het
stuursysteem moet als volgt worden
gecontroleerd volgens de intervalperioden
vermeld in het periodieke smeer- en
onderhoudsschema.1. Zet de machine op de middenbok. WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorkomen.
[DWA10751]
2. Houd de voorvorkpoten aan hetonderste uiteinde beet en probeer ze
naar voren en achteren te bewegen.
Als speling wordt gevoeld, vraag dan
een Yamaha dealer het stuursysteem
te inspecteren of repareren.

LET OP

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-23
6

37P-F819D-D0 18/9/09 14:49 Página 64

DAU23290
Controleren van wiellagers
De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalpe-
rioden voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de
wielnaaf speling vertoont of het wiel niet
soepel draait, vraag dan een Yamaha dea-
ler de wiellagers te controleren.
DAU34224
Accu
1. Accu
De accu bevindt zich achter stroomlijnpa-
neel A. (Zie pagina 6-8).
Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden
bijgevuld. Het is echter wel nodig om de
accukabelverbindingen te controleren en,
indien nodig, vast te zetten.
DWA10760
Elektrolyt is giftig en gevaarlijk
omdat het zwavelzuur bevat, een
stof die ernstige brandwonden
veroorzaakt. Vermijd contact met
de huid, ogen of kleding en bes-cherm uw ogen altijd bij werkza-
amheden nabij accu’s. Voer als
volgt EERSTE HULP uit als er
lichamelijk contact is geweest met
elektrolyt.
•UITWENDIG: Spoel overvloedig
met water.
•INWENDIG: Drink grote hoeveel-
heden water of melk en roep
direct de hulp in van een arts.
•OGEN: Spoel gedurende 15 minu-
ten met water en roep direct
medische hulp in.
Accu’s produceren het explosieve
waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
de buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.
HOUD DEZE EN ALLE ACCU’S
BUITEN BEREIK VAN KINDEREN.
Om de accu op te laden
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.

WAARSCHUWING

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-24
6

37P-F819D-D0 18/9/09 14:49 Página 65

DCA16520
Voor het opladen van een VRLA (Valve
Regulated Lead Acid)-accu is een spe-
ciale acculader (met constante span-
ning) vereist. Bij gebruik van een con-
ventionele acculader raakt de accu
beschadigd. Als u niet beschikt over
een acculader met constante spanning,
laat de accu dan opladen door uw
Yamaha dealer.
Om de accu op te bergen1. Verwijder de accu als het voertuig langer dan een maand niet wordt
gebruikt, laad hem volledig bij en zet
dan weg op een koele en droge plek.
LET OP: Draai voordat u de accu
verwijdert de sleutel naar “OFF” en
haal dan eerst de negatieve kabel
en daarna de positieve kabel los.
[DCA16302]
2. Als de accu langer dan twee maan- den wordt weggeborgen, moet deze
minstens eenmaal per maand wor-
den gecontroleerd; laad de accu dan
indien nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te installeren. 4. Controleer na installatie of de accu-
kabels correct zijn aangesloten op de
accupolen.
DCA16530
Houd de accu steeds opgeladen. Sta-
llen van een ontladen accu kan leiden
tot permanente accuschade.
DAUS1771
Zekeringen vervangen
1. Zekeringenkastje
2. Zekering alarmverlichtingssysteem
Het zekeringenkastje met de zekeringen voor
de afzonderlijke circuits bevindt zich achter
het stroomlijnpaneel A. ( Zie pagina6-8).
OPMERKING
De hoofdzekering, die zich op een andere
en moeilijk bereikbare plaats bevindt,
moet door een Yamaha dealer worden
vervangen.
Vervang een zekering voor de afzonderlij-
ke circuits als volgt als deze is doorge-
brand.
1. Draai de contactsleutel naar “OFF” en schakel het betreffende elektris-
che circuit uit.
2. Verwijder de doorgebrande zekering en breng een nieuwe zekering met de

LET OP

LET OP

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-25
6

37P-F819D-D0 18/9/09 14:49 Página 66

voorgeschreven ampèrewaarde aan.
WAARSCHUWING!Gebruik geen
zekeringen met een hogere ampera-
ge dan aanbevolen om ernstige
schade aan het elektrische systeem
en mogelijk brand te voorkomen.
[DWA15131]
OPMERKING
Een zekeringtang en een tas met reserve-
zekeringen maken deel uit van de boord-
gereedschapsset. Gebruik de tang om
een zekering te verwijderen en te plaat-
sen.
1. Zekering radiatorkoelvin
2. Zekering elektronische regeleenheid
3. Backup-zekering
4. Zekering signaleringssysteem
5. Koplampzekering
6. Zekering ontstekingssysteem
7. Reservezekering
8. Reservezekering
9. Reservezekering
3. Draai de contactsleutel naar “ON” en
schakel het betreffende elektrische
circuit in om te zien of de apparatuur
werkt.
4. Als de zekering direct opnieuw door- brandt, vraag dan een Yamaha dea-
ler het elektrisch systeem te contro-
leren.
DAU34240
Koplampgloeilamp vervangen
De koplampen op dit model hebben halo-
geen gloeilampen. Als een koplampgloei-
lamp is doorgebrand, laat deze dan door
een Yamaha dealer vervangen en laat
indien nodig de koplamplichtbundel afste-
llen.
Voorgeschreven zekeringen:Hoofdzekering:30,0 A
Koplampzekering: 15,0 A
Zekering signaleringssysteem: 10,0 A
Zekering ontstekingssysteem: 10,0 A
Zekering radiatorkoelvin: 7,5 A
Circuitzekering
alarmverlichtingssysteem: 10,0 A
Zekering ECU (elektronische
regeleenheid): 5,0 A
Backup-zekering: 5,0 A

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-26
6

37P-F819D-D0 18/9/09 14:49 Página 67

DAU43051
Gloeilamp in voorste
richtingaanwijzer vervangen
1. Zet de scooter op de middenbok.
2. Verwijder de lampfitting (samen metde gloeilamp) door deze linksom te
draaien.
1. Gloeilamp richtingaanwijzer
2. Fitting gloeilamp richtingaanwijzer
3. Verwijder de defecte gloeilamp doordeze uit te trekken.
4. Steek een nieuwe gloeilamp in de fit- ting.
5. Breng de lampfitting aan (samen met de gloeilamp) door deze rechtsom te
draaien.
DAUS1781
Vervangen van een gloeilamp in
achterlicht/remlicht of van een
gloeilamp in achterste
richtingaanwijzer
1. Zet de machine op de middenbok.
2. Verwijder het paneel A. (Zie pagina 6-8).
3. Verwijder de achterlicht-/remlichtunit door de schroeven los te draaien.
1. Schroef
4. Verwijder het achterlicht/remlicht ende lamphouder van de richtingaan-
wijzergloeilamp samen met de stof-
beschermer door op de lippen te
drukken en vervolgens beiden naar
buiten te trekken.
1. Stofbeschermer
2. Lipje
1. Gloeilamp richtingaanwijzer
2. Gloeilamp remlicht/achterlicht
5. Verwijder de defecte gloeilamp doordeze in te drukken en linksom te dra-
aien.


PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-27
6
37P-F819D-D0 18/9/09 14:49 Página 68

6. Plaats een nieuwe gloeilamp in de fit-ting, druk deze in en draai rechtsom
tot hij stuit.
7. Breng de gloeilamphouder samen met de stofbeschermer aan door bei-
den in de oorspronkelijke positie te
drukken.
OPMERKING
Plaats de gloeilamphouder en stofkap op
de juiste manier om te voorkomen dat stof
en water binnendringen.
8. Breng de schroeven en de achter-licht-/remlichtunit aan.
9. Monteer het paneel.
DAU47910
Gloeilamp in
kentekenverlichting vervangen
1. Verwijder het kapje over de kente- kenverlichting door de schroef los te
draaien.
1. Schroef
2. Gloeilampfitting kentekenverlichting
2. Verwijder de doorgebrande gloei-lamp door deze uit de fitting te trek-
ken.
3. Steek een nieuwe gloeilamp in de fit- ting.
4. Monteer de kap over de kenteken- verlichting door de schroef aan te
brengen.
DAU43231
Parkeerlichtgloeilamp
vervangen
Dit model is voorzien van twee parkeer-
lichten. Vervang een parkeerlichtgloei-
lamp als volgt als deze is doorgebrand.1. Verwijder de lampfitting (samen met de gloeilamp) door deze naar buiten
te trekken.
1. Fitting parkeerlichtgloeilamp
2. Verwijder de defecte gloeilamp doordeze uit te trekken.
3. Steek een nieuwe gloeilamp in de fit- ting.
4. Breng de lampfitting aan (samen met de gloeilamp) door deze vast te druk-
ken.





PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-28
6

37P-F819D-D0 18/9/09 14:49 Página 69

DAU25881
Problemen oplossen
Yamaha scooters ondergaan een grondi-
ge inspectie voordat ze vanaf de fabriek
op transport gaan, maar tijdens gebruik
kunnen toch storingen optreden. Proble-
men in de brandstof-, compressie- of
ontstekingssystemen kunnen bijvoorbe-
eld de oorzaak zijn van slecht starten of
een afname in motorvermogen.
In de volgende storingzoekschema’s is
een snelle en gemakkelijke werkwijze
weergegeven om deze vitale systemen
zelf te kunnen controleren. Ga met uw
scooter echter wel naar een Yamaha dea-
ler als reparaties nodig zijn, hier zijn vak-
kundige monteurs aanwezig die beschik-
ken over het benodigde gereedschap en
de ervaring en vakkennis om het nodige
onderhoud aan de scooter correct te
verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele
onderdelen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van min-
dere kwaliteit en hebben een kortere
levensduur, zodat dan later mogelijk toch
dure reparaties nodig zijn.
DWA15141
Rook niet tijdens het controleren van
het brandstofsysteem en let erop dat er
geen open vuur of vonken in de omge-
ving zijn, inclusief waakvlammen van
geisers of ovens. Benzine en benzine-
dampen kunnen vlam vatten of explo-
deren, met ernstig letsel of schade aan
eigendommen tot gevolg.

WAARSCHUWING

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-29
6

37P-F819D-D0 18/9/09 14:49 Página 70
