YAMAHA XMAX 250 2016 Betriebsanleitungen (in German)

Funktionen der Instrumente und Bedienungselemente
3-6
3
GAUM3313
Multifunktionsmesser-Einheit
WARNUNG
GWA12423
Bevor Veränderungen an den Einstellun-
gen der Multifunktionsmesser-Einheit
vorgenommen werden, muss das Fahr-
zeug im Stillstand sein. Werden Einstel-
lungen während der Fahrt vorgenom-
men, kann dies den Fahrer ablenken und
die Unfallgefahr erhöhen.
Die Multifunktionsmesser-Einheit beinhal-
tet:
eine Geschwindigkeitsanzeige
einen Drehzahlmesser
einen Kraftstoffmesser
eine Uhr
einen Kilometer- und Tageskilometer-
zähler
eine Multifunktionsanzeige
einen Kühlflüssigkeitstemperatur-An-
zeiger
HINWEIS
Vergewissern Sie sich, dass der
Schlüssel auf “ON” steht, bevor Sie
den Wahlknopf “SELECT”, den Rück-
stellknopf “RESET”, den Knopf “TRIP”
und den Knopf “INFO” verwenden.
Zur Überprüfung des Stromkreises
leuchten beim Drehen des Schlüssels
auf “ON” zunächst alle Display-Seg-
mente der Multifunktionsmesser-Ein-
heit kurz auf und erlöschen dann wie-
der. Der Geschwindigkeitsmesser und
der Kilometerzähler führen danach ei-
nen Anzeigetest durch und über die
Multifunktionsanzeige läuft eine Be-
grüßungsanzeige.
Für UK-Modelle können die Fahrge-
schwindigkeit, die zurückgelegte Stre-
cke und der Kraftstoffverbrauch in
Einheiten angezeigt werden, die auf
Kilometern oder Meilen basieren. Zum
Umschalten der Anzeigen zwischen
Meilen und Kilometern den Wahlknopf
“SELECT” gedrückt halten, das Zünd-
schloss auf “ON” stellen und den
Wahlknopf “SELECT” weitere 8 Se-
kunden gedrückt halten.
Für die Modelle anderer Länder wer-
den die Fahrgeschwindigkeit, die zu-
rückgelegte Strecke und der Kraft-
stoffverbrauch in Einheiten angezeigt,
die auf Kilometern basieren.
Geschwindigkeitsmesser
Der Geschwindigkeitsmesser zeigt die
Fahrgeschwindigkeit an.

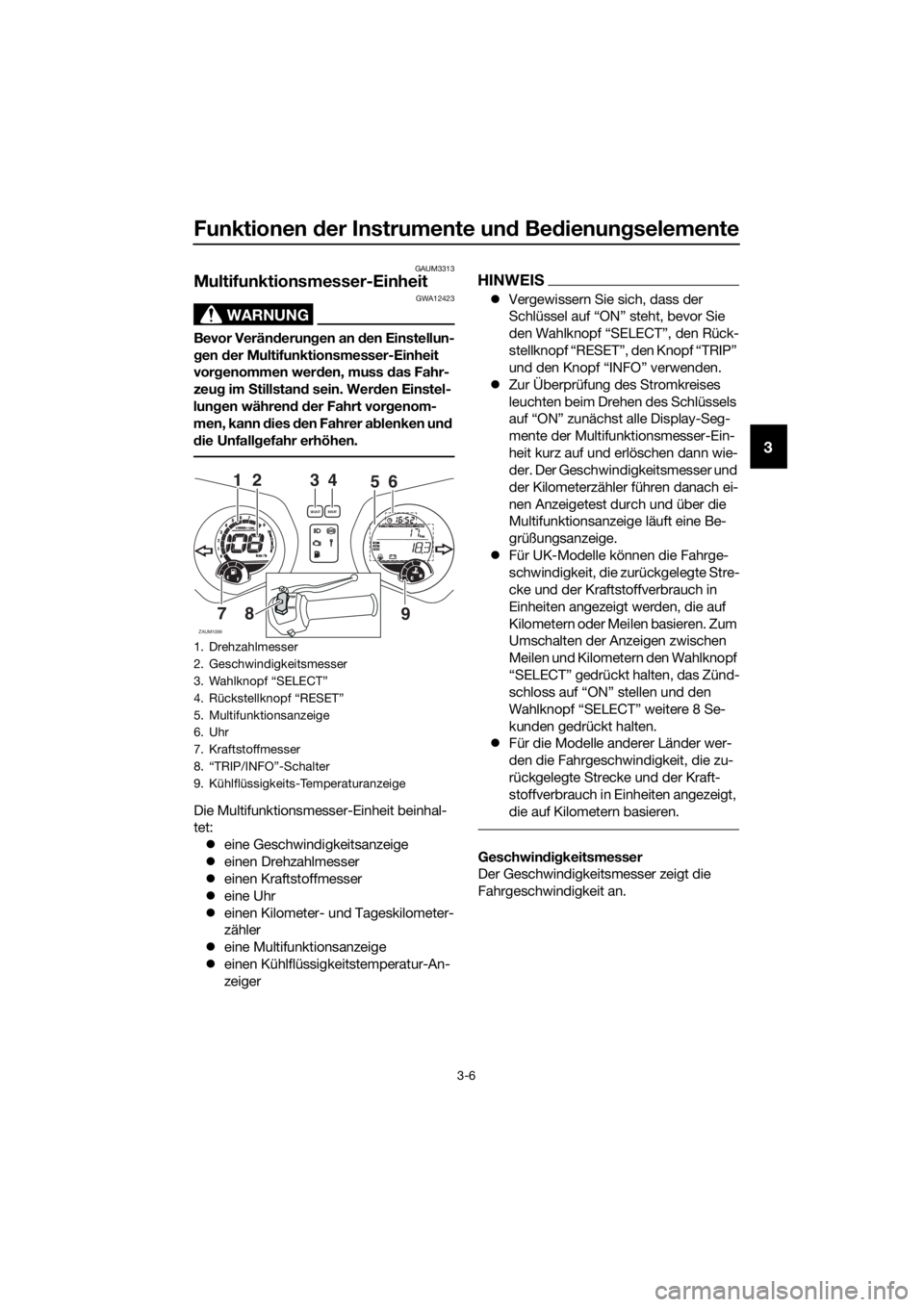

1. Drehzahlmesser
2. Geschwindigkeitsmesser
3. Wahlknopf “SELECT”
4. Rückstellknopf “RESET”
5. Multifunktionsanzeige
6. Uhr
7. Kraftstoffmesser
8. “TRIP/INFO”-Schalter
9. Kühlflüssigkeits-Temperaturanzeige
ZAUM1099
3
98765432111 10
12
0
1000r/minx
km/h
E
FCH
kmOdo
AirA
veCo
ns
OilV- Be
ltTi
meTripOdoSELECTRESETF
465
7
21
8
9INFOTRIP
U2DLG2G0.book Page 6 Friday, July 3, 2015 8:43 AM

Funktionen der Instrumente und Bedienungselemente
3-7
3
Drehzahlmesser
Der elektrische Drehzahlmesser ermöglicht
die Überwachung der Motordrehzahl, um
sie im optimalen Leistungsbereich zu hal-
ten.
ACHTUNG
GCAM1150
Den Motor nicht im oberen Bereich des
Drehzahlmessers betreiben.
Oberer Drehzahlbereich: 8000 U/min
und darüber
Kraftstoffmesser
Wenn der Schlüssel in der Stellung “ON”
steht, zeigt der Kraftstoffmesser die Kraft-
stoffmenge im Kraftstofftank an. Die Anzahl
der Display-Segmente nimmt mit abneh-
mendem Kraftstoffvorrat in Richtung “E”
(leer) ab. Wenn der Kraftstoffstand das un-tere Segment in der Nähe von “E” erreicht
hat, blinkt das untere Segment auf. Sobald
wie möglich auftanken.
Uhr
Zum Einstellen der Uhr:
1. Den Wahlknopf “SELECT” 3 Sekun-
den lang drücken, woraufhin die Stun-
denanzeige zu blinken beginnt.
2. Mit dem Wahlknopf “SELECT” die
Stunden einstellen.
3. Den Wahlknopf “SELECT” 3 Sekun-
den lang drücken, woraufhin die Minu-
tenanzeige zu blinken beginnt.
4. Mit dem Wahlknopf “SELECT” die Mi-
nuten einstellen.
5. Den Wahlknopf “SELECT” 3 Sekun-
den lang drücken, um die Einstellung
der Uhr abzuschließen.
Kilometerzähler- und Tageskilometer-
zähler-Anzeigen
Die Kilometerzähler und Tageskilometer-
zähler beinhalten folgende Anzeigen:
einen Tageskilometerzähler (zeigt die
seit dem letzten Zurücksetzen auf Null
gefahrenen Kilometer an)
einen Tagesfahrzeitzähler (zeigt die
insgesamt verstrichene Zeit, seit dem
letzten Zurückstellen auf Null)

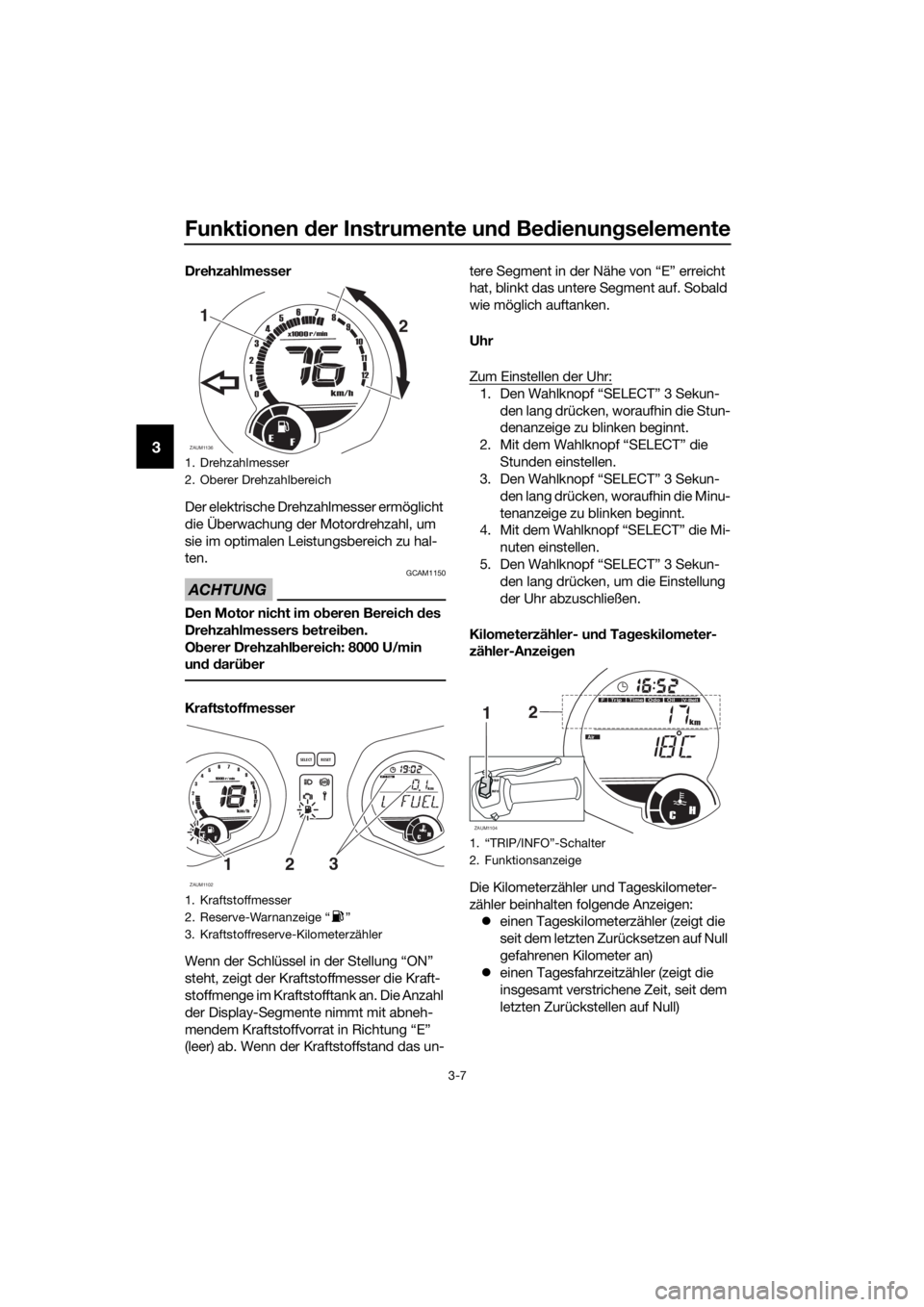

1. Drehzahlmesser
2. Oberer Drehzahlbereich
1. Kraftstoffmesser
2. Reserve-Warnanzeige “ ”
3. Kraftstoffreserve-Kilometerzähler
ZAUM1136
19876543
2
1
11 10
12
0
1000r/minx
km/h
E
F
2
ZAUM1102
98765432111 10
12
0
1000r/min
km/h
E
FCH
kmT
ripOdo
SELECTRESET
F
312
1.
2. Funktionsanzeige
ZAUM1104CH
km
Odo
Air
OilV-BeltTimeT
ripOdoF
21
INFOTRIP
U2DLG2G0.book Page 7 Friday, July 3, 2015 8:43 AM

Funktionen der Instrumente und Bedienungselemente
3-8
3
einen Reservekilometerzähler (zeigt
die nach dem Aufleuchten der Reser-
ve-Warnanzeige gefahrenen Kilome-
ter an)
einen Ölwechsel-Kilometerzähler
(zeigt die seit dem letzten Motoröl-
wechsel gefahrenen Kilometer an)
ein Keilriemenwechsel-Kilometerzäh-
ler (zeigt die seit dem letzten Keilrie-
menwechsel gefahrenen Kilometer an)
Mit dem Knopf “TRIP” kann in folgender
Reihenfolge zwischen der Kilometerzähler-
Betriebsart und den verschiedenen Tages-
kilometerzähler-Betriebsarten umgeschal-
tet werden:
Odo (Kilometerzähler) → Trip (Tageskilo-
meterzähler) → Trip Time (Tagesfahrzeit-
zähler) → Oil (Ölwechsel-Intervallanzeige)
→ V-Belt (Keilriemenwechsel-Kilometer-
zähler) → Odo (Kilometerzähler)
Bei einer verbleibenden Kraftstoffmenge
von etwa 2.5 L (0.66 US gal, 0.55 Imp.gal)
wechselt die Anzeige automatisch zum Re-
servekilometerzähler “F Trip”, und es wird
die ab diesem Punkt zurückgelegte Strecke
angezeigt. Mit dem Knopf “TRIP” kann in
diesem Fall in folgender Reihenfolge zwi-
schen den verschiedenen Tageskilometer-
zähler- und Kilometerzähler-Betriebsarten
umgeschaltet werden:
Odo → Trip → Trip Time → F Trip (Reserve-
kilometerzähler) → Oil Trip → V-Belt Trip →
Odo
In den Betriebsarten Oil Trip (Ölwechsel-In-
tervallanzeige) und V-Belt Trip (Keilriemen-
wechsel-Kilometerzähler) werden die ins-
gesamt gefahrenen Kilometer ab dem
ersten Start oder nach dem letzten Zurück-
stellen angezeigt.
Zum Zurückstellen eines Tageskilometer-
zählers diesen auswählen, indem der Knopf
“TRIP” gedrückt wird, bis “Trip, Trip Time,
F Trip” angezeigt wird. Während “Trip, Trip
Time, F Trip” angezeigt wird, den Knopf
“TRIP” 3 Sekunden lang drücken. Falls der Reservekilometerzähler nicht manuell zu-
rückgestellt wird, geschieht dies automa-
tisch, sobald nach dem Tanken weitere 5
km (3 mi) gefahren wurden.
HINWEIS
Die Anzeige kann nach dem Zurückstellen

werden.
Ölwechsel-Intervallanzeige “Oil”
Diese Anzeige blinkt nach den ersten 1000
km (600 mi), dann bei 3000 km (1800 mi)
und danach alle 3000 km (1800 mi), um an-
zuzeigen, dass das Öl gewechselt werden
sollte.
Nach dem Ölwechsel muss die Ölwechsel-
Intervallanzeige zurückgestellt werden.
Die Ölwechsel-Intervallanzeige zurück-
stellen
1. Den Schlüssel auf “ON” drehen.
2. Den Knopf “TRIP” drücken, bis “Oil”
(Ölwechsel-Kilometerzähler) in der Ki-
lometerzähler- und Tageskilometer-
zähler-Anzeige angezeigt wird. Wäh-
rend “Oil” angezeigt wird, den
Rückstellknopf “RESET” mindestens
3 Sekunden lang drücken. Der Wert
der Ölwechsel-Intervallanzeige blinkt.
3. Den Rückstellknopf “RESET” 15 bis
20 Sekunden lang gedrückt halten.

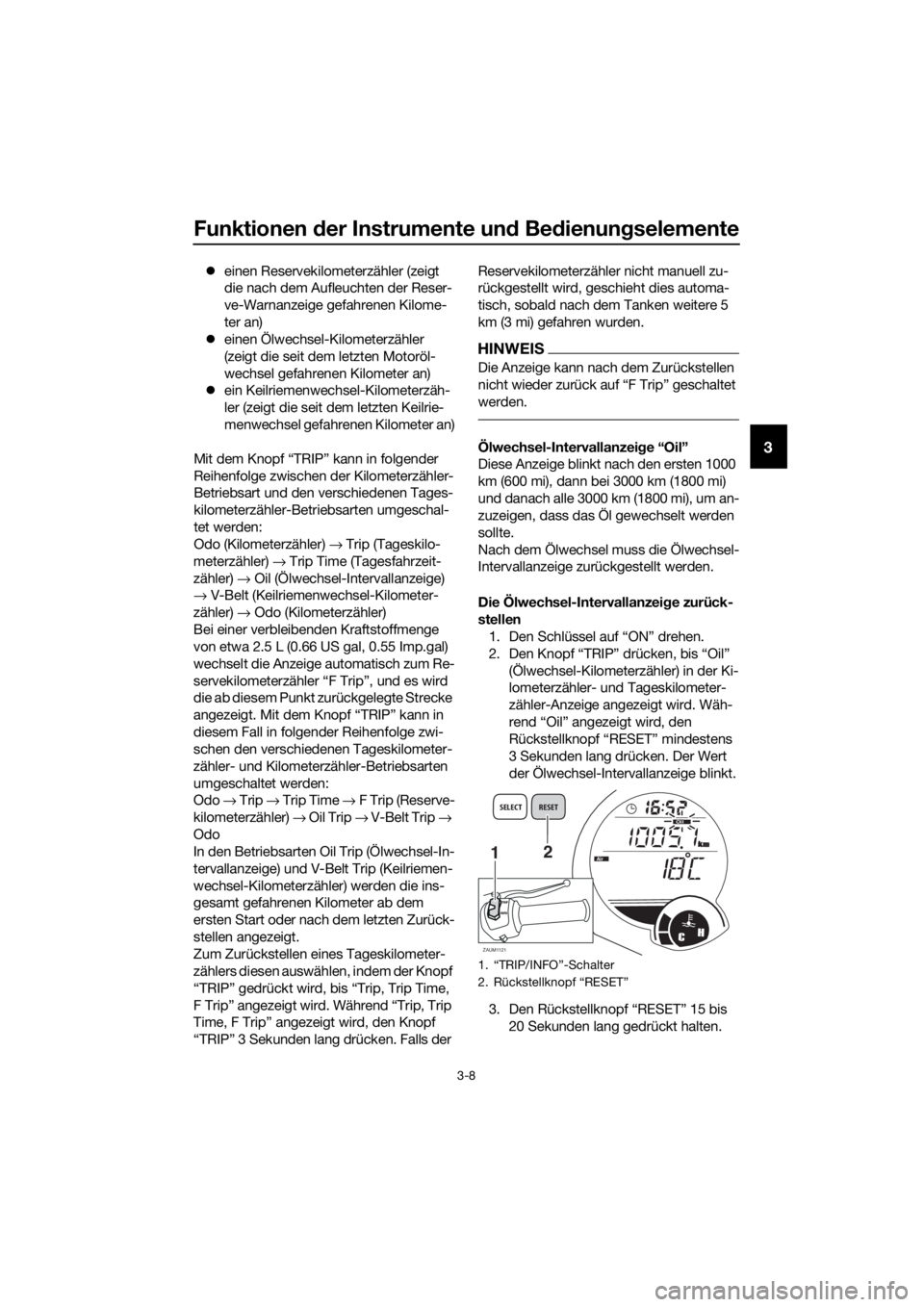

1. “TRIP/INFO”-Schalter
2. Rückstellknopf “RESET”
ZAUM1121CH
kmAir
OilOdo
1
INFOTRIP
2
SELECT RESET
km
U2DLG2G0.book Page 8 Friday, July 3, 2015 8:43 AM

Funktionen der Instrumente und Bedienungselemente
3-9
3
4. Den Rückstellknopf “RESET” loslas-
sen, und der Wert der Ölwechsel-In-
tervallanzeige wird auf Null zurückge-
stellt.
HINWEIS
Wird das Öl gewechselt, bevor die Ölwech-
sel-Intervallanzeige aufleuchtet (d. h. vor
Ablauf des entsprechenden Intervalls),
muss die Anzeige nach dem Ölwechsel zu-
rückgestellt werden, damit sie korrekt die
Fälligkeit des nächsten Ölwechsels signali-
siert. Um die Ölwechsel-Intervallanzeige
zurückzustellen, bevor das Ölwechsel-In-
tervall fällig geworden ist, dem obigen Ver-
fahren folgen.
Der Stromkreis der Anzeige kann auf nach-
folgende Weise geprüft werden.
1.
2. Prüfen, ob die Ölwechsel-Intervallan-
zeige einige Sekunden lang aufleuch-
tet und dann erlischt.
3. Leuchtet die Ölwechsel-Intervallan-
zeige nicht auf, den Stromkreis von ei-
ner Yamaha-Fachwerkstatt prüfen
lassen.
Anzeige für den Keilriemenwechsel “V-
Belt”
Diese Anzeige blinkt alle 20000 km (12500
mi), wenn der Keilriemen gewechselt wer-
den muss.Nach dem Keilriemenwechsel muss die
Keilriemenwechsel-Intervallanzeige zu-
rückgestellt werden.
Keilriemenwechsel-Anzeige zurückstel-
len
1. Den Schlüssel auf “ON” drehen.
2. Den Knopf “TRIP” drücken, bis “V-
Belt” (Keilriemenwechsel-Kilometer-
zähler) in der Kilometerzähler- und Ta-
geskilometerzähler-Anzeige ange-
zeigt wird. Während “V-Belt”
angezeigt wird, den Rückstellknopf
“RESET” 3 Sekunden lang drücken.
Der Wert der Keilriemenwechsel-In-
tervallanzeige blinkt.
3. Den Rückstellknopf “RESET” 15 bis
20 Sekunden lang gedrückt halten.

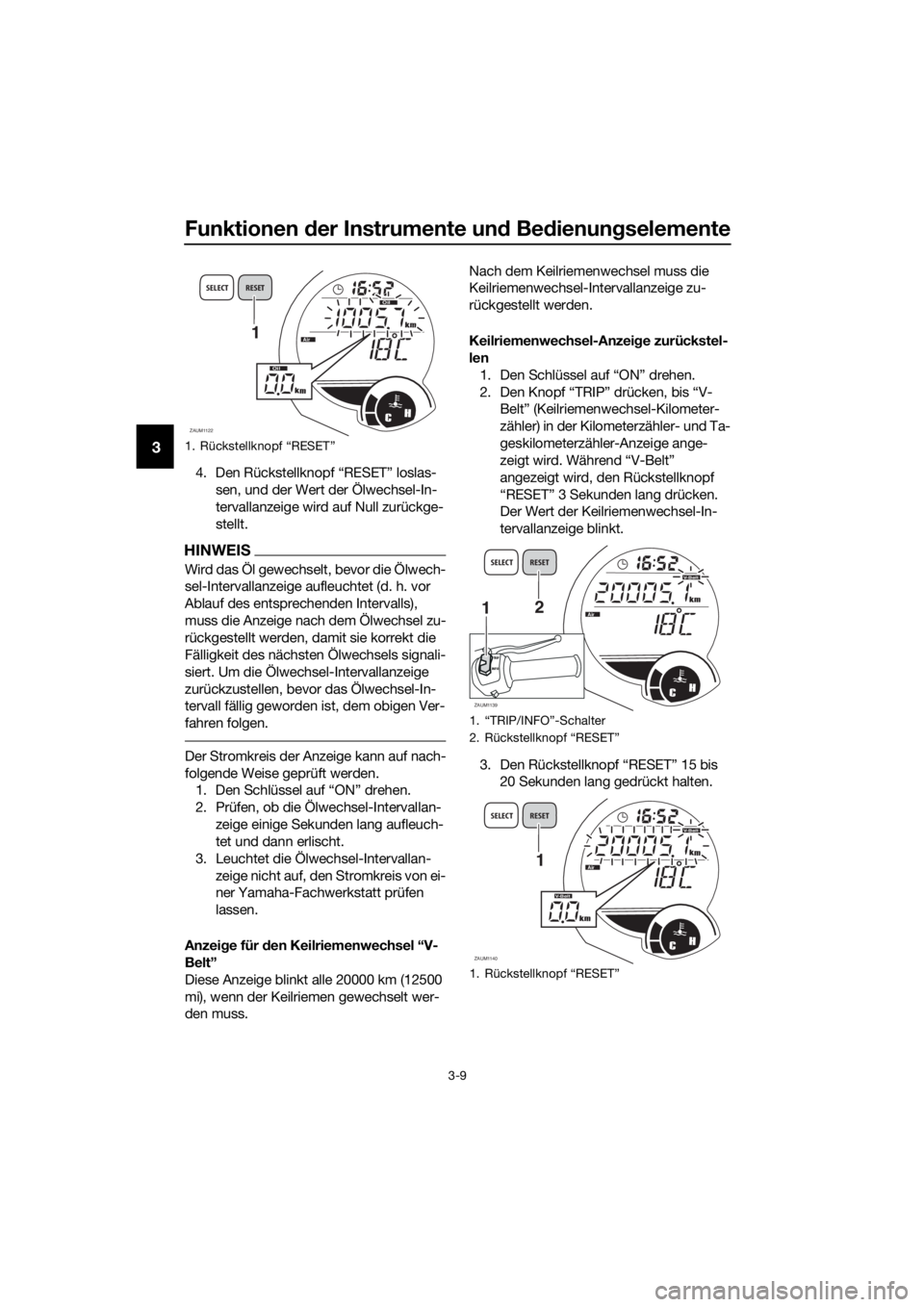

1. Rückstellknopf “RESET”
ZAUM1122CH
kmAir
OilOdoSELECT RESET
km
Oil
1
1.
2.
1.
ZAUM1139CH
kmAir1
INFOTRIP
2
SELECT RESETV- B el
t
ZAUM1140CH
kmAir
OdoSELECT RESET
km
1
V- B el
t
V- B el
t
U2DLG2G0.book Page 9 Friday, July 3, 2015 8:43 AM

Funktionen der Instrumente und Bedienungselemente
3-10
3
4. Den Rückstellknopf “RESET” loslas-
sen, und der Wert der Keilriemen-
wechsel-Intervallanzeige wird auf Null
zurückgestellt.
HINWEIS
Wenn der Antriebsriemen gewechselt wird,
bevor die Anzeige aufleuchtet, muss die
Keilriemenwechsel-Intervallanzeige zu-
rückgestellt werden, damit der nächste fäl-
lige Keilriemenwechsel nach dem nächsten
korrekten Intervall angezeigt wird.
Der Stromkreis der Anzeige kann auf nach-
folgende Weise geprüft werden.
1.
2. Prüfen, ob die Keilriemenwechsel-An-
zeige einige Sekunden lang aufleuch-
tet und dann erlischt.
3. Leuchtet die Keilriemenwechsel-Inter-
vallanzeige nicht auf, den Stromkreis
von einer Yamaha-Fachwerkstatt prü-
fen lassen.

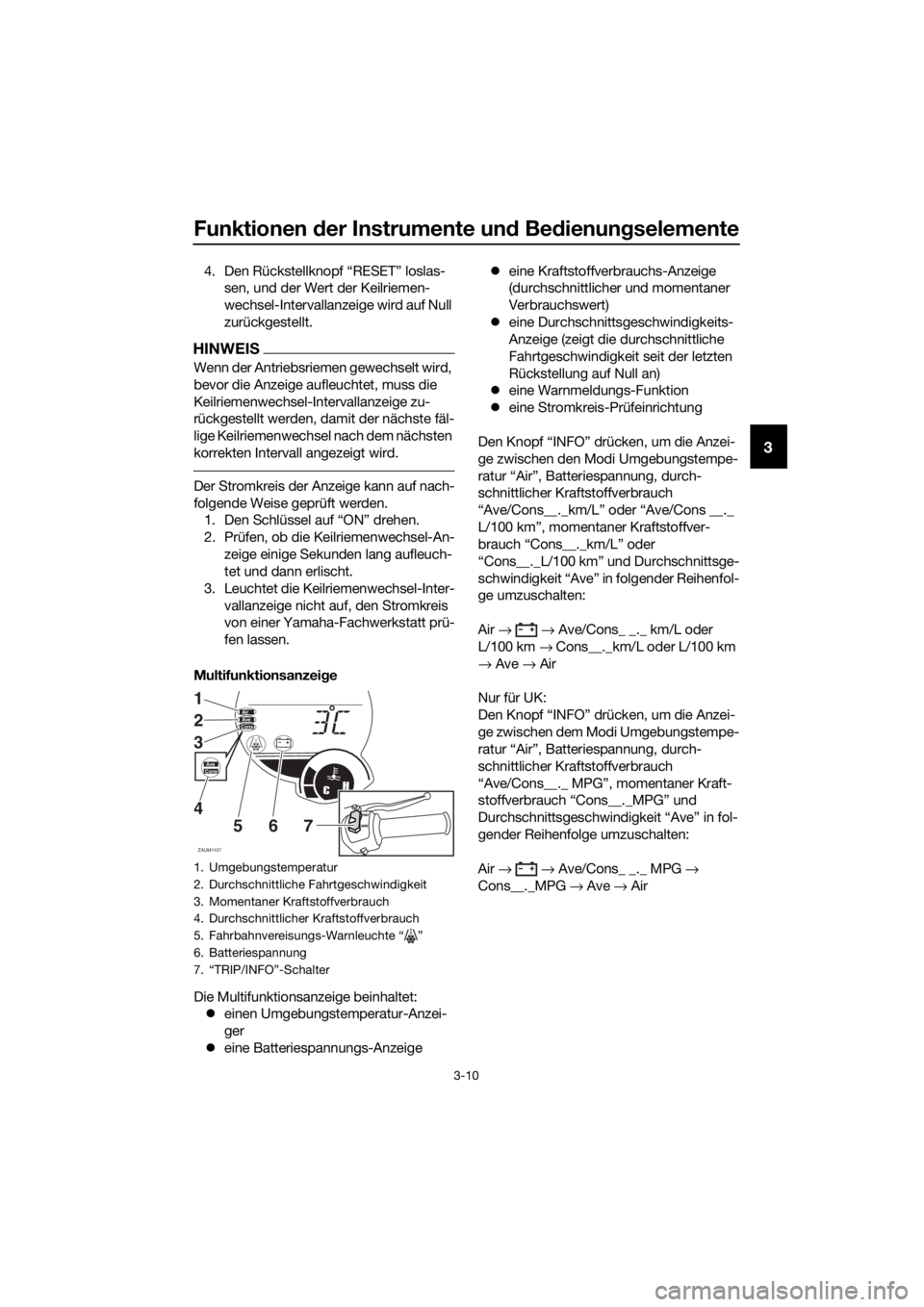

Multifunktionsanzeige
Die Multifunktionsanzeige beinhaltet:
einen Umgebungstemperatur-Anzei-
ger
eine Batteriespannungs-Anzeigeeine Kraftstoffverbrauchs-Anzeige
(durchschnittlicher und momentaner
Verbrauchswert)
eine Durchschnittsgeschwindigkeits-
Anzeige (zeigt die durchschnittliche
Fahrtgeschwindigkeit seit der letzten
Rückstellung auf Null an)
eine Warnmeldungs-Funktion
eine Stromkreis-Prüfeinrichtung

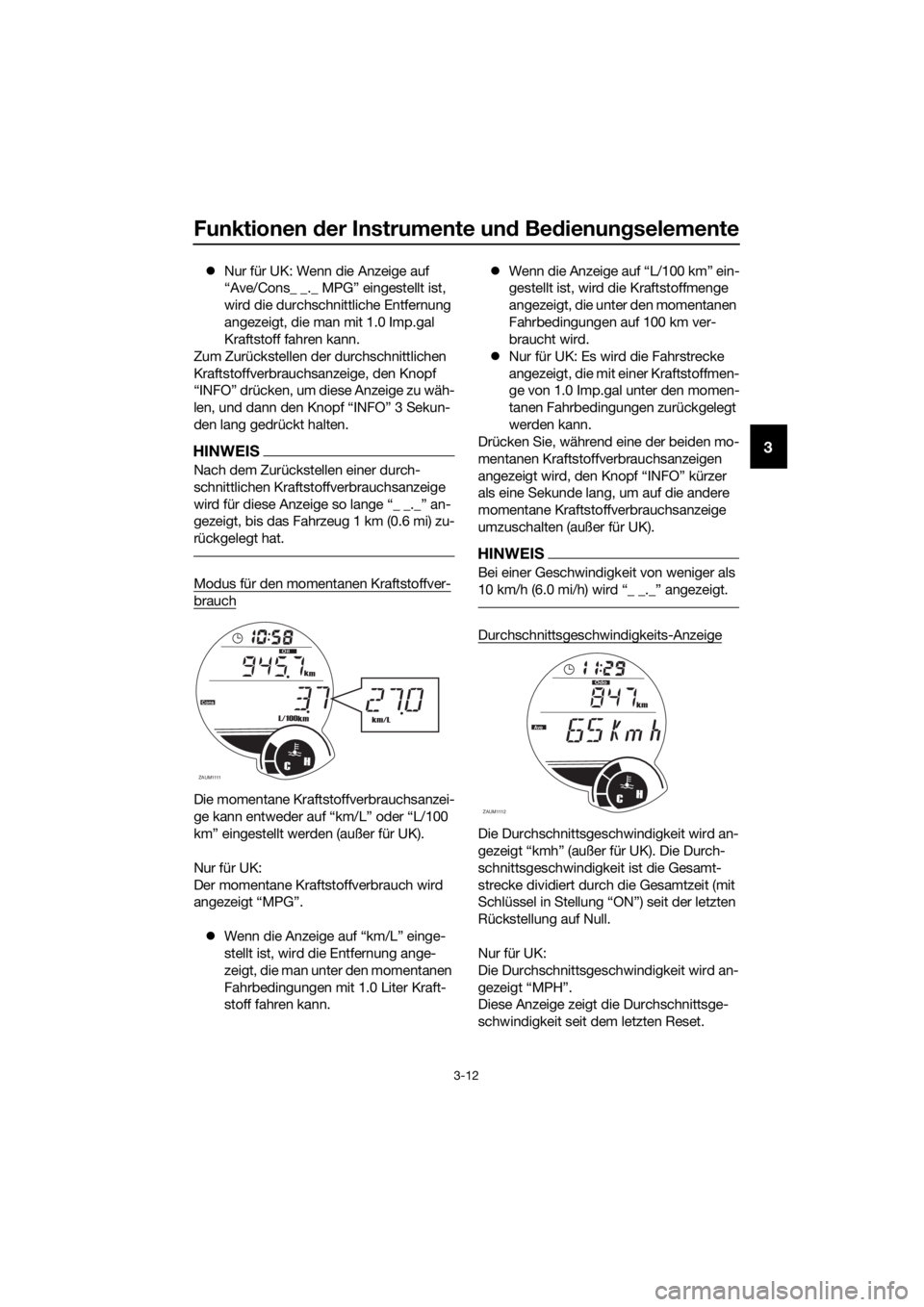

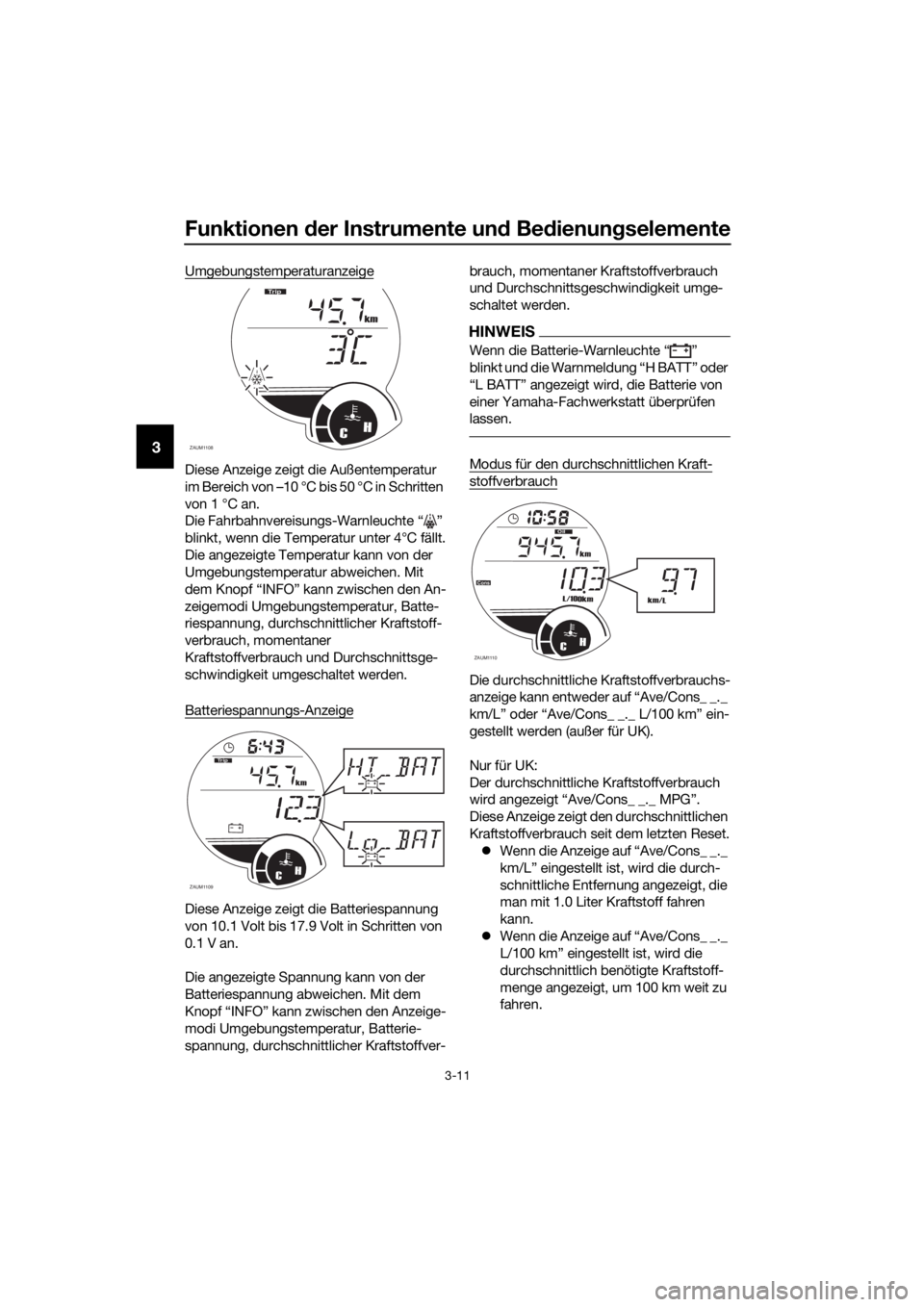

Den Knopf “INFO” drücken, um die Anzei-
ge zwischen den Modi Umgebungstempe-
ratur “Air”, Batteriespannung, durch-
schnittlicher Kraftstoffverbrauch
“Ave/Cons__._km/L” oder “Ave/Cons __._
L/100 km”, momentaner Kraftstoffver-
brauch “Cons__._km/L” oder
“Cons__._L/100 km” und Durchschnittsge-
schwindigkeit “Ave” in folgender Reihenfol-
ge umzuschalten:
Air → → Ave/Cons_ _._ km/L oder
L/100 km → Cons__._km/L oder L/100 km
→ Ave → Air
Nur für UK:
Den Knopf “INFO” drücken, um die Anzei-
ge zwischen dem Modi Umgebungstempe-
ratur “Air”, Batteriespannung, durch-
schnittlicher Kraftstoffverbrauch
“Ave/Cons__._ MPG”, momentaner Kraft-
stoffverbrauch “Cons__._MPG” und
Durchschnittsgeschwindigkeit “Ave” in fol-
gender Reihenfolge umzuschalten:
Air → → Ave/Cons_ _._ MPG →
Cons__._MPG → Ave → Air
1. Umgebungstemperatur
2. Durchschnittliche Fahrtgeschwindigkeit
3. Momentaner Kraftstoffverbrauch
4. Durchschnittlicher Kraftstoffverbrauch
5. Fahrbahnvereisungs-Warnleuchte “ ”
6. Batteriespannung
7. “TRIP/INFO”-Schalter
ZAUM1107
CH
AirAveCons
1
2
3
4
5
67INFOTRIP
AveCons
U2DLG2G0.book Page 10 Friday, July 3, 2015 8:43 AM

Funktionen der Instrumente und Bedienungselemente
3-11
3
Umgebungstemperaturanzeige
Diese Anzeige zeigt die Außentemperatur
im Bereich von –10 °C bis 50 °C in Schritten
von 1 °C an.
Die Fahrbahnvereisungs-Warnleuchte “ ”
blinkt, wenn die Temperatur unter 4°C fällt.
Die angezeigte Temperatur kann von der
Umgebungstemperatur abweichen. Mit
dem Knopf “INFO” kann zwischen den An-
zeigemodi Umgebungstemperatur, Batte-
riespannung, durchschnittlicher Kraftstoff-
verbrauch, momentaner
Kraftstoffverbrauch und Durchschnittsge-
schwindigkeit umgeschaltet werden.
Batteriespannungs-Anzeige
Diese Anzeige zeigt die Batteriespannung
von 10.1 Volt bis 17.9 Volt in Schritten von
0.1 V an.
Die angezeigte Spannung kann von der
Batteriespannung abweichen. Mit dem
Knopf “INFO” kann zwischen den Anzeige-
modi Umgebungstemperatur, Batterie-
spannung, durchschnittlicher Kraftstoffver-brauch, momentaner Kraftstoffverbrauch
und Durchschnittsgeschwindigkeit umge-
schaltet werden.
HINWEIS
Wenn die Batterie-Warnleuchte Ž


einer Yamaha-Fachwerkstatt überprüfen
lassen.
Modus für den durchschnittlichen Kraft-
stoffverbrauch
Die durchschnittliche Kraftstoffverbrauchs-


gestellt werden (außer für UK).
Nur für UK:
Der durchschnittliche Kraftstoffverbrauch

Diese Anzeige zeigt den durchschnittlichen
Kraftstoffverbrauch seit dem letzten Reset.
Wenn die Anzeige auf “Ave/Cons_ _._
km/L” eingestellt ist, wird die durch-
schnittliche Entfernung angezeigt, die
man mit 1.0 Liter Kraftstoff fahren
kann.
Wenn die Anzeige auf “Ave/Cons_ _._
L/100 km” eingestellt ist, wird die
durchschnittlich benötigte Kraftstoff-
menge angezeigt, um 100 km weit zu
fahren.
ZAUM1108CH
km
Tr i p
ZAUM1109CH
km
T
rip
ZAUM1110CH
km
L/100km
Cons
Oil
km/L
U2DLG2G0.book Page 11 Friday, July 3, 2015 8:43 AM

Funktionen der Instrumente und Bedienungselemente
3-12
3
Nur für UK: Wenn die Anzeige auf
“Ave/Cons_ _._ MPG” eingestellt ist,
wird die durchschnittliche Entfernung
angezeigt, die man mit 1.0 Imp.gal
Kraftstoff fahren kann.
Zum Zurückstellen der durchschnittlichen
Kraftstoffverbrauchsanzeige, den Knopf
“INFO” drücken, um diese Anzeige zu wäh-
len, und dann den Knopf “INFO” 3 Sekun-
den lang gedrückt halten.
HINWEIS
Nach dem Zurückstellen einer durch-
schnittlichen Kraftstoffverbrauchsanzeige

gezeigt, bis das Fahrzeug 1 km (0.6 mi) zu-
rückgelegt hat.
Modus für den momentanen Kraftstoffver-
brauch
Die momentane Kraftstoffverbrauchsanzei-

kmŽ eingestellt werden (außer für UK).
Nur für UK:
Der momentane Kraftstoffverbrauch wird

Wenn die Anzeige auf “km/L” einge-
stellt ist, wird die Entfernung ange-
zeigt, die man unter den momentanen
Fahrbedingungen mit 1.0 Liter Kraft-
stoff fahren kann.Wenn die Anzeige auf “L/100 km” ein-
gestellt ist, wird die Kraftstoffmenge
angezeigt, die unter den momentanen
Fahrbedingungen auf 100 km ver-
braucht wird.
Nur für UK: Es wird die Fahrstrecke
angezeigt, die mit einer Kraftstoffmen-
ge von 1.0 Imp.gal unter den momen-
tanen Fahrbedingungen zurückgelegt
werden kann.
Drücken Sie, während eine der beiden mo-
mentanen Kraftstoffverbrauchsanzeigen
angezeigt wird, den Knopf “INFO” kürzer
als eine Sekunde lang, um auf die andere
momentane Kraftstoffverbrauchsanzeige
umzuschalten (außer für UK).
HINWEIS
Bei einer Geschwindigkeit von weniger als

Durchschnittsgeschwindigkeits-Anzeige
Die Durchschnittsgeschwindigkeit wird an-

schnittsgeschwindigkeit ist die Gesamt-
strecke dividiert durch die Gesamtzeit (mit

Rückstellung auf Null.
Nur für UK:
Die Durchschnittsgeschwindigkeit wird an-

Diese Anzeige zeigt die Durchschnittsge-
schwindigkeit seit dem letzten Reset.
ZAUM1111CH
km
L/100km
Cons
Oil
km/L
ZAUM1112CH
km
Odo
Ave
Cons
V- B e ltF
U2DLG2G0.book Page 12 Friday, July 3, 2015 8:43 AM

Funktionen der Instrumente und Bedienungselemente
3-13
3
Zum Zurückstellen der Durchschnittsge-
schwindigkeits-Anzeige, den Knopf “INFO”
drücken, um diese Anzeige zu wählen, und
dann den Knopf “INFO” 3 Sekunden lang
gedrückt halten.
Warnmeldungs-Funktion
Warnmeldung entsprechend der vorliegen-
den Warnung.
Wenn zwei oder mehr Warnungen auftre-
ten, ändert sich die Warnmeldungs-Anzei-
ge wie folgt:
L FUEL → H TEMP → L BATT oder H BATT
→ ICE → OIL → SERV → V-BELT SERV →
L FUEL
Stromkreis-Prüfeinrichtung
Dieses Modell ist mit einer Stromkreis-Prü-
feinrichtung für die Prüfung verschiedener
Stromkreise ausgestattet.
Falls in einem dieser Stromkreise ein Prob-
lem detektiert wird, leuchtet die Motorstö-
rungs-Warnleuchte auf und die Anzeige
zeigt einen Fehlercode an.
Wenn die Anzeige einen Fehlercode an-
zeigt, notieren Sie die Codenummer und
lassen Sie das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen.
Kühlflüssigkeitstemperatur-Anzeiger
Mit dem Schlüssel in Stellung “ON” zeigt
die Kühlflüssigkeitstemperatur-Anzeige die
Temperatur der Kühlflüssigkeit an. Die
Kühlflüssigkeitstemperatur des Motors än-dert sich mit der Wetterlage und der Motor-
last. Blinken das obere Segment und die
Kühlflüssigkeitstemperatur-Warnanzeige
auf, das Fahrzeug anhalten und den Motor
abkühlen lassen.
ACHTUNG
GCA10022
Den Motor bei Überhitzung nicht weiter
laufen lassen.

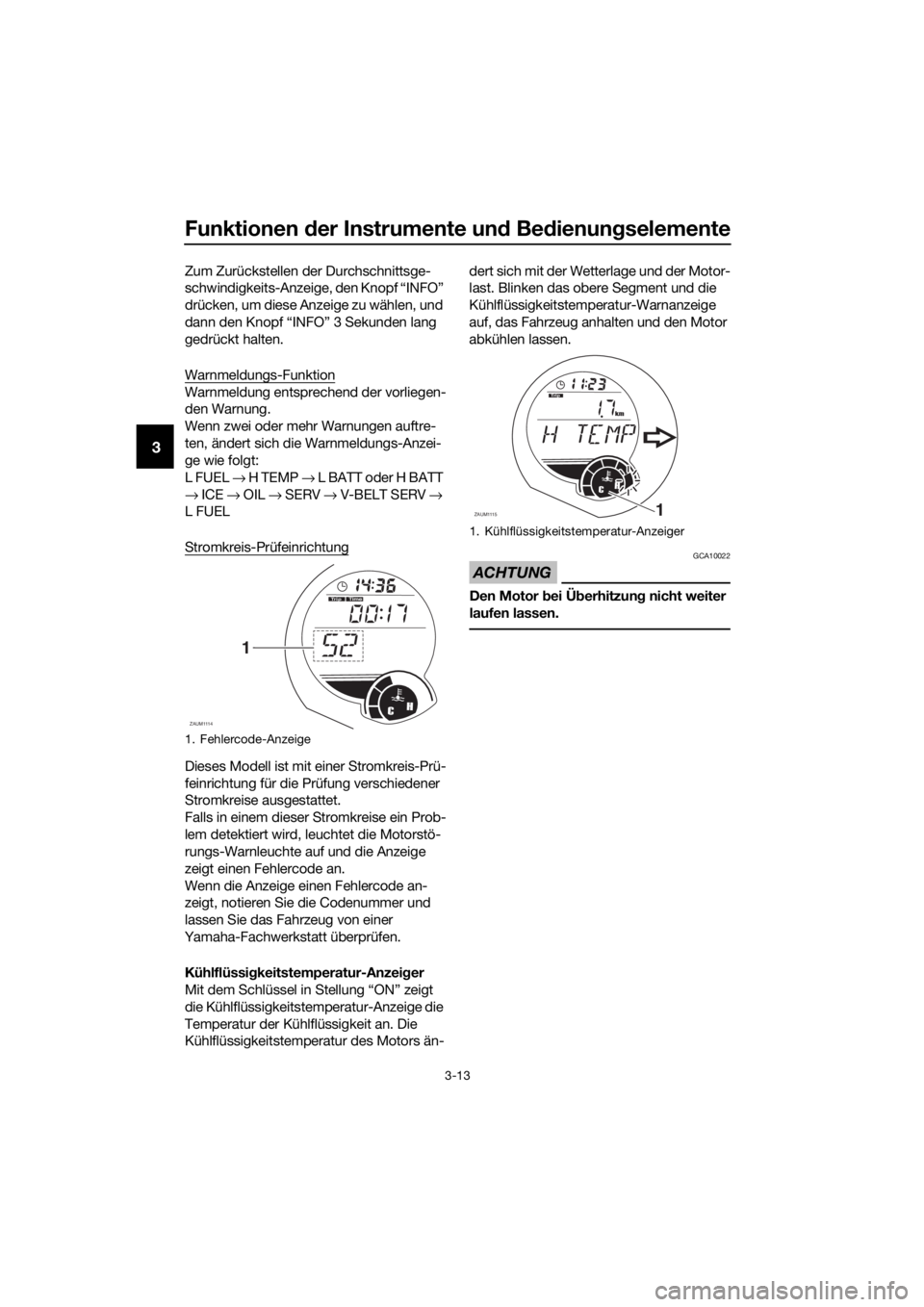

1. Fehlercode-Anzeige
ZAUM1114
T
rip
CH
Time
1
1. Kühlflüssigkeitstemperatur-Anzeiger
ZAUM11151
CH
km
Trip
U2DLG2G0.book Page 13 Friday, July 3, 2015 8:43 AM

Funktionen der Instrumente und Bedienungselemente
3-14
3
GAU1234H
Lenkerarmaturen
Links
Rechts
GAU12351Lichthupenschalter “ ”
Drücken Sie diese Taste, um die Schein-
werfer kurz aufleuchten zu lassen.
GAU12401Abblendschalter “ / ”
Zum Einschalten des Fernlichts den Schal-
ter auf “ ”, zum Einschalten des Ab-
blendlichts den Schalter auf “ ” stellen.
GAU12461Blinkerschalter “ / ”
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken. Vor dem Linksabbie-
gen den Schalter nach “ ” drücken. So-
bald der Schalter losgelassen wird, kehrt er
in seine Mittelstellung zurück. Um die Blin-
ker auszuschalten, den Schalter hineindrü-
cken, nachdem dieser in seine Mittelstel-
lung zurückgebracht wurde.
GAU12501Hupenschalter “ ”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU12722Starterschalter “ ”
Bei hochgeklapptem Seitenständer und
betätigter Vorder- oder Hinterradbremse
den Starterschalter drücken, um den Motor
anzulassen. Vor dem Starten die Anwei-
sungen zum Anlassen des Motors lesen;
siehe dazu Seite 5-2.
GAU41701Die Motorstörungs-Warnleuchte leuchtet
auf, wenn der Schlüssel in die Stellung
“ON” gedreht und der Starterschalter ge-
drückt wird, damit wird jedoch keine Stö-
rung angezeigt.
GAU12735Warnblinkschalter “ ”
Mit dem Zündschlüssel in der Stellung
“ON” oder “ ” diesen Schalter benutzen,
um die Warnblinkanlage einzuschalten (alle
Blinker blinken gleichzeitig auf).
Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, um andere Verkehrsteil-
nehmer zu warnen, wenn man an einer ge-
fährlichen Stelle anhalten muss.
1. Lichthupenschalter “ ”
2. Abblendschalter “ / ”
3. Blinkerschalter “ / ”
4. Hupenschalter “ ”
1. “TRIP/INFO”-Schalter
2. Warnblinkschalter “ ”
3. Starterschalter “ ”
I
N
FOTRI
P
1
3 2
U2DLG2G0.book Page 14 Friday, July 3, 2015 8:43 AM

Funktionen der Instrumente und Bedienungselemente
3-15
3
ACHTUNG
GCA10062
Das Warnblinklicht nicht über einen län-
geren Zeitraum bei ausgeschaltetem
Motor blinken lassen, da sich die Batte-
rie entladen könnte.
GAUM3720Trip/Info-Schalter “TRIP/INFO”
Dieser Schalter wird verwendet, um Ein-
stellungs- und Display-Änderungen in der
Multifunktionsmesser-Einheit vorzuneh-
men. Weitere Informationen siehe Seite
3-6.
GAU12902
Handbremshebel (Vorderrad-
bremse)
Der Handbremshebel (Vorderradbremse)
befindet sich an der rechten Seite des Len-
kers. Zur Betätigung der Vorderradbremse
diesen Hebel zum Gasdrehgriff ziehen.
1. Handbremshebel (Vorderradbremse)
U2DLG2G0.book Page 15 Friday, July 3, 2015 8:43 AM
