Periodiskt underhåll och justering
6-29
6
MAUM3680
Parkeringsljus
Denna modell är utrustad med två parke-
ringsljus. Beroende på modell, kan parke-
ringsljusen ha glödlampa eller LED.
Om parkeringslampan inte tänds ska du be
en Yamaha-återförsäljare kontrollera el-
kretsen eller byta belysningen.
MAU24182
Bakljus/bromsljus
Denna modell är utrustad med ett bak-
ljus/bromsljus av LED-typ.
Om ett bakljus/bromsljus inte fungerar ska
du låta en Yamaha-återförsäljare kontrolle-
ra det.
U2DLM0M0.book Page 29 Friday, July 3, 2015 4:01 PM

Periodiskt underhåll och justering
6-30
6
MAU39881
Blinkerslampor, fram
O m en b l i nk er s l am p a f r a m in t e tä n d s, b e e n
Yamaha-återförsäljare kontrollera dess el-
krets eller byt lampa.
MAUM3062
Byte av blinkerslampa bak
1. Ställ upp skotern på sitt mittstöd.
2. Öppna sadeln. (Se sidan 3-17.)
3. Ta bort det bakre förvaringsfacket ge-
nom att skruva loss bultarna.
4. Ta bort sockeln (tillsammans med
blinkerslampan) genom att vrida den
moturs.
5. Ta bort den trasiga lampan genom att
trycka in den och vrida den moturs.
6. Sätt i en ny lampa i sockeln, tryck in
den och vrid den medurs tills det tar
stopp.
1. Förvaringsfack
2. Bult
3. Gummiskydd
1. Blinkerslampans sockel
ZAUM1040
23
1
ZAUM1038
1
U2DLM0M0.book Page 30 Friday, July 3, 2015 4:01 PM

Periodiskt underhåll och justering
6-31
6
7. Sätt tillbaks sockeln (tillsammans med
lampan) genom att vrida den medurs.
8. Sätt det bakre förvaringsfacket i sitt
ursprungliga läge och skruva fast det
med bultarna.
9. Stäng sadeln.
MAUM2203
Byte av nummerskyltsbelysning
1. Ta bort sockeln (tillsammans med
lampan) genom att dra ut den.
2. Ta bort den trasiga lampan genom att
dra ut den.
3. Sätt i en ny lampa i sockeln.
4. Sätt tillbaks sockeln (tillsammans med
lampan) genom att trycka in den.
1. Blinkerslampa
2. Blinkerslampans sockel
ZAUM1039
1
2
1. Lampsockel för nummerskyltsbelysningen
ZAUM0681
1
U2DLM0M0.book Page 31 Friday, July 3, 2015 4:01 PM

Periodiskt underhåll och justering
6-32
6
MAU25882
Felsökning
Trots att alla Yamaha skotrar undersöks
noga innan de lämnar fabriken, kan pro-
blem uppstå under körning. Om det upp-
står problem med exempelvis bränslet,
kompressionen eller tändsystemet, kan du
få startsvårigheter och effektförluster.
Följande felsökningstabell ger dig möjlighet
att snabbt och enkelt kontrollera dessa vi-
tala system själv. Om skotern däremot har
behov av reparation, bör du lämna den till
en Yamaha-återförsäljare, vars skickliga
tekniker har de verktyg samt den erfarenhet
och kunskap som krävs för att reparera
skotern på rätt sätt.
Använd endast original Yamaha reservde-
lar. Piratdelar kan se likadana ut som delar
från Yamaha, men de är ofta sämre och har
en kortare livslängd vilket kan leda till dyra
reparationskostnader.
VARNING
MWA15142
Rök inte och kontrollera att det inte finns
öppna lågor eller gnistor, inklusive styr-
lågor på t.ex. vattenvärmare eller ugnar,
i närheten när du kontrollerar bränsle-
systemet. Bensin och bensinångor kan
antändas eller explodera vilket kan orsa-
ka allvarliga person- eller egendoms-
skador.
U2DLM0M0.book Page 32 Friday, July 3, 2015 4:01 PM

Periodiskt underhåll och justering
6-33
6
MAU68020

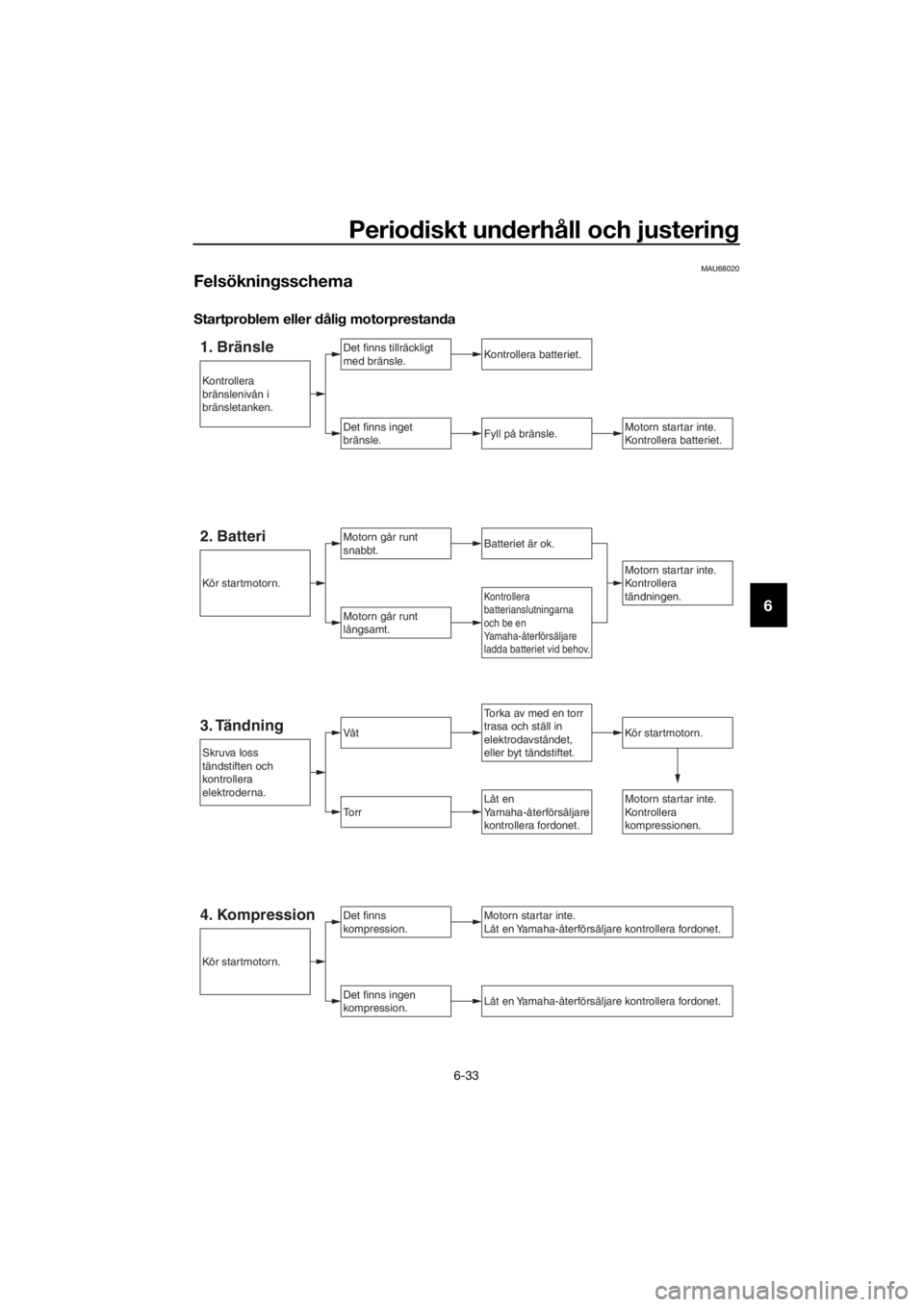

Felsökningsschema
Startproblem eller dålig motorprestanda
1. BränsleDet finns tillräckligt
med bränsle.
Det finns inget
bränsle.Motorn startar inte.
Kontrollera batteriet.
Kontrollera batteriet.
Fyll på bränsle.
Motorn går runt
snabbt.
Motorn går runt
långsamt.
Kör startmotorn.
Torka av med en torr
trasa och ställ in
elektrodavståndet,
eller byt tändstiftet.
Kontrollera
batterianslutningarna
och be en
Yamaha-återförsäljare
ladda batteriet vid behov.
2. BatteriBatteriet är ok.
Motorn startar inte.
Kontrollera
tändningen.
3. TändningVå t
Torr
Det finns
kompression.
Det finns ingen
kompression.
Motorn startar inte.
Låt en Yamaha-återförsäljare kontrollera fordonet.
Låt en Yamaha-återförsäljare kontrollera fordonet.
Motorn startar inte.
Kontrollera
kompressionen.Låt en
Yamaha-återförsäljare
kontrollera fordonet.
Skruva loss
tändstiften och
kontrollera
elektroderna.
Kör startmotorn.
Kör startmotorn.
Kontrollera
bränslenivån i
bränsletanken.
4. Kompression
U2DLM0M0.book Page 33 Friday, July 3, 2015 4:01 PM

Periodiskt underhåll och justering
6-34
6
Motorn överhettas
VARNING
MWAT1041
Lyft aldrig kylvätskelocket när motor och kylare är varma. Skållhet trycksatt
vätska och ånga kan spruta ut och medföra risk för allvarliga skador. Vänta tills
motorn har kallnat.
Placera en tjock trasa, t.ex. en handduk, över kylvätskelocket och vrid sedan
långsamt locket moturs för att släppa ut eventuellt övertryck. När det pysande
ljudet har slutat kan du trycka ner locket och vrida det moturs och sedan lyfta av
locket.
TIPS
Om du inte har tillgång till kylvätska kan du använda vanligt vattenledningsvatten under för-
utsättning att du byter ut det mot rekommenderad kylvätska vid första bästa tillfälle.
Vänta tills motorn har
kallnat.
Kontrollera
kylvätskenivån i
behållaren och i
kylaren.Fyll på med kylvätska.
(Se TIPS.)
Kylvätskenivån är ok.
Det finns inget
läckage.
Det finns ett läckage.
Kylvätskenivån är låg.
Kontrollera om
kylsystemet läcker.
Låt en
Yamaha-återförsäljare
kontrollera och
reparera kylsystemet.
Starta motorn. Om motorn överhettas igen, låt en
Yamaha-återförsäljare kontrollera och reparera
kylsystemet.
U2DLM0M0.book Page 34 Friday, July 3, 2015 4:01 PM

Skötsel och förvaring av skotern
7-1
7
MAU37834
Försiktighet med matta färger
VIKTIGT
MCA15193
Vissa modeller har delar med matta ytor.
Kontakta en Yamaha-återförsäljare för
råd om vilka produkter som du ska an-
vända vid rengöring av fordonet. Om du
använder borste, starka kemiska pro-
dukter eller rengöringsmedel när du ren-
gör dessa delar kommer ytan att repas
eller skadas. Du bör he ller inte va xa någ-
ra matta ytor.
MAU26096
Skötsel
Skoterns öppna konstruktion gör dess tek-
nologi mer attraktiv, men det gör även den
känslig. Trots att högkvalitativt material har
används kan rost och korrosion utvecklas.
Ett rostigt avgasrör syns ofta inte på en bil
men på en skoter försämrar det skoterns
helhetsintryck. Det är inte bara med tanke
på garantin som du ofta behöver göra en
ordentlig skötsel utan det kommer även att
bidra till att skotern ser snygg ut och dess
livslängd förlängs samt dess prestanda op-
timeras.
Före rengöring
1. Täck över avgasrörets öppning med
en plastpåse när motorn har kallnat.
2. Kontrollera att alla lock och skydd så-
väl som alla elektriska kopplingar, in-
klusive tändstiftshatt, sitter på
ordentligt.
3. Ta bort kraftiga avlagringar av smuts,
som olja som bränt fast på vevhuset,
med ett avfettningsmedel och en bor-
ste. Använd aldrig avfettningsmedel
på tätningar, packningar och hjulaxlar.
Skölj alltid av smutsen och avfett-
ningsmedlet med vatten.
Rengöring
VIKTIGT
MCA10784
Undvik att använda starka fälgren-
göringsmedel, speciellt på ekerhjul.
Om sådan produkter används på
ställen där det är svårt att få bort
smuts, låt inte medlet sitta på under
längre tid än som är angivet på pro-
dukten. Skölj även av ytan omedel-
bart efter rengöring och torka av
den. Spruta därefter på korrosions-
skyddssprej.
Felaktig rengöring kan skada plast-
delar (som kåporna, paneler, rutor,
strålkastarlinser, mätarelinser, etc.)
U2DLM0M0.book Page 1 Friday, July 3, 2015 4:01 PM

Skötsel och förvaring av skotern
7-2
7
samt ljuddämpare. Använd bara en
mjuk, ren trasa eller svamp fuktad
med vatten för att rengöra plastde-
taljer. Ett milt rengöringsmedel som
spätts ut med vatten kan användas
om det är svårt att få delarna rena
med bara vatten. Kom ihåg att sköl-
ja bort eventuella rester av rengö-
ringsmedlet med rikligt med vatten
eftersom det kan skada plastdelar-
na.
Använd inte starka kemiska pro-
dukter på plastdetaljer. Försäkra
dig om att den trasa eller svamp
som du använder inte har varit i
kontakt med starka eller slipande
produkter, lösningsmedel eller thin-
ner, bränsle, rostborttag
ningsme-
del, bromsvätska,
frostskyddsmedel eller elektrolyt.
Använd inte högtryckstvätt eller
ångtvätt eftersom det kan tränga in
vatten i följande områden: tätningar
(på hjul- och svingarmslagringar,
gaffel och bromsar), elektriska
komponenter (kontakter, instru-
ment, omkopplare och lampor),
ventilationsslangar och ventila-
tionsöppningar.
För skotrar som är utrustade med
vindruta: Använd inte starka rengö-
ringsmedel eller hårda svampar
som kan göra ytan matt eller repa.
Vissa rengöringsmedel för plast
kan repa vindrutan. Testa produk-
ten på en liten dold yta på vindrutan
för att kontrollera så att den inte ef-
terlämnar några märken. Om vind-
rutan är repad
kan du polera den
med ett plastpoleringsmedel av god
kvalitet efter tvättning.
Efter normal användning
Ta bort smuts med varmt vatten, ett milt
rengöringsmedel och en mjuk, ren svamp
och skölj ordentligt med rent vatten. An-
vänd en tandborste eller flaskborste för
svåråtkomliga områden. Smuts som sitter
hårt fast och insekter lossnar lättare om
ytan täcks med en fuktig trasa under några
minuter före rengöring.
Om du har kört i regnväder, nära havet eller
på saltade vägar
Eftersom havssalt eller vägar som saltats
under vintertid är extremt korrosivt tillsam-
mans med vatten, gör så här varje gång
som du har kört i regn, nära havet eller på
saltade vägar.
TIPS
Salt som sprids på vägarna under vintern
kan finnas kvar på våren.
1. Rengör skotern med kallt vatten och
ett milt rengöringsmedel när motorn
har svalnat. VIKTIGT: Använd inte
varmt vatten eftersom det ökar den
korrosiva effekten i saltet.
[MCA10792]
2. Spruta på korrosionsskydd på all me-
tall, inklusive krom-nickelpläterade
ytor för att förhindra korrosion.
Rengöring av vindrutan
Använd inte alkaliska eller starka syrahalti-
ga rengöringsmedel, bensin, bromsvätska
eller något annat lösningsmedel. Rengör
vindrutan med en trasa eller tvättsvamp
som fuktats med ett milt rengöringsmedel
som du sedan sköljer bort med vatten tills
allt är borta. Använd Yamaha Windshield
Cleaner eller ett annat rengöringsmedel av
hög kvalitet för ytterligare rengöring. Vissa
rengöringsmedel för plast kan repa vindru-
tan. Innan du använder sådant rengörings-
medel bör du testa på ett område på
vindrutan som inte påverkar sikten och som
inte lätt kan upptäckas.
U2DLM0M0.book Page 2 Friday, July 3, 2015 4:01 PM

Skötsel och förvaring av skotern
7-3
7
Efter rengöring
1. Torka av skotern med ett sämskskinn
eller en absorberande trasa.
2. Använd ett krompolish för att putsa
krom, aluminium och rostfria delar, in-
klusive avgassystemet. (Även den ter-
miska missfärgningen på rostfria
avgassystem kan tas bort genom po-
lering.)
3. För att motverka korrosion bör du an-
vända korrosionsskyddssprej på alla
metaller, inklusive kromade och nick-
elpläterade ytor.
4. Använd sprejolja som ett universellt
rengöringsmedel för att ta bort kvarsit-
tande smuts.
5. Bättringsmåla små lackskador som
orsakats av stenskott etc.
6. Vaxa alla målade ytor.
7. Låt skotern torka helt innan du ställer
undan den eller täcker över den.
VARNING
MWA10943
Föroreningar på bromsar eller däck kan
göra att du förlorar kontrollen över for-
donet.
Försäkra dig om att det inte finns
någon olja eller vax på bromsar el-
ler däck. Vid behov kan du rengöra
bromsskivor och bromsbelägg med
ett rengöringsmedel för bromsar el-
ler med aceton, däcken tvättas med
varmt vatten och ett milt rengö-
ringsmedel.
Innan du kör iväg med skotern bör
du testa bromsar och väghållning.
VIKTIGT
MCA10801
Använd en liten mängd sprejolja
och vax och torka av eventuellt
överflöd.
Använd aldrig olja eller vax på gum-
midetaljer eller plastdetaljer utan
använd lämplig produkt för att skö-
ta dessa.Undvik slipande polermedel efter-
som lacken kommer att slipas bort.
TIPS
Kontakta en Yamaha-återförsäljare för
information om vilka produkter som
bör användas.
Strålkastarglaset kan bli immigt av
tvätt, regn eller fuktig väderlek. Fukten
på glaset försvinner om strålkastaren
slås på en kort stund.
U2DLM0M0.book Page 3 Friday, July 3, 2015 4:01 PM

Skötsel och förvaring av skotern
7-4
7
MAU36564
Förvaring
Kortvarig
Förvara alltid skotern på ett svalt, torrt ställe
och skydda den vid behov från damm med
ett poröst överdrag. Kontrollera att motorn
och avgassystemet har svalnat innan du
täcker över skotern.
VIKTIGT
MCA10821
Förvaring av skotern i ett dåligt ven-
tilerat rum eller om den täcks med
ett överdrag medan den fortfarande
är fuktig, kan ge upphov till att vat-
ten och fukt tränger in och ger upp-
hov till rost.
För att förhindra korrosion bör de
inte förvaras i fuktiga källare, stall
(luften innehåller ammoniak) och
områden där starka kemikalier för-
varas.
Långvarig
Innan du ställer undan skotern under flera
månader:
1. Följ anvisningarna i avsnittet “Skötsel”
i detta kapitel.
2. Fyll bensintanken och tillsätt en bräns-
lestabilisator (om det finns tillgängligt)
för att hindra att tanken rostar eller att
bränslekvaliteten försämras.
3. Gör på följande sätt för att skydda cy-
lindern, kolvringarna etc. från korrosi-
on.
a. Ta bort tändstiftshatten och skru-
va loss tändstiftet.
b. Häll i en tesked motorolja i tänd-
stiftshålet.
c. Sätt på tändstiftshatten på tänd-
stiftet och placera tändstiftet på
topplocket så att det är jordat.
(Detta begränsar gnistorna under
nästa steg.)d. Dra runt motorn flera varv med
hjälp av startmotorn. (Detta gör att
oljan i cylindern sprids ut på cylin-
derväggen.)
e. Ta bort tändstiftshatten från tänd-
stiftet och skruva fast tändstiftet.
Sätt tillbaks tändstiftshatten på
tändstiftet. VARNING! Undvik
skada från gnistbildning genom
att kontrollera att tändstiftet är
ordentligt jordat när motorn
dras runt.
[MWA10952]
4. Smörj alla reglageleder, -lagringar och
-kablar samt alla leder och lagringar
på pedaler och stöd.
5. Kontrollera vid behov lufttrycket i
däcken och lyft sedan upp skotern så
att båda hjulen är fria från underlaget.
Som alternativ kan du vrida på hjulen
lite varje månad så att inte däcken de-
formeras på något ställe.
6. Täck över avgasrören med en plast-
påse så att det inte tränger in någon
fukt.
7. Ta bort batteriet och ladda det. Lagra
det på ett svalt och torrt ställe och lad-
da det varje månad. Förvara inte bat-
teriet på ett för varmt eller för kallt
ställe [mindre än 0 °C (30 °F) eller mer
än 30 °C (90 °F)]. För mer information
om hur du förvarar batteriet, se sidan
6-25.
TIPS
Om något behöver repareras på skotern
bör du göra det innan du ställer undan den.
U2DLM0M0.book Page 4 Friday, July 3, 2015 4:01 PM
