Specifikationer
8-1
8
Mått:
Totallängd:
2175 mm (85.6 in)
Totalbredd:
790 mm (31.1 in)
Totalhöjd:
1385 mm (54.5 in)
Sitthöjd:
785 mm (30.9 in)
Hjulbas:
1525 mm (60.0 in)
Markfrigång:
125 mm (4.92 in)
Vändradie:
2500 mm (98.4 in)
Vikt:
Tjänstevikt:
178 kg (392 lb) (YP250R)
182 kg (401 lb) (YP250RA)
Motor:
Motortyp:
Vattenkyld, 4-takt, SOHC
Cylinderarrangemang:
En cylinder
Slagvolym:
249 cm³
Borrning × slaglängd:
69.0 × 66.8 mm (2.72 × 2.63 in)
Kompressionsförhållande:
10.0 : 1
Startsystem:
Elstart
Smörjsystem:
Våtsump
Motorolja:
Rekommenderat märke:
YAMALUBE
Typ:
SAE 10W-30, 10W-40, 15W-40, 20W-40
eller 20W-50Rekommenderad motorolja:
API-service, typ SF eller högre, JASO-
standard MA
Oljemängd i motor:
Regelbundet oljebyte:
1.30 L (1.37 US qt, 1.14 Imp.qt)
Olja i slutväxel:
Typ:
YAMALUBE 10W-40 eller SAE 10W-30 typ
SE motorolja
Mängd:
0.25 L (0.26 US qt, 0.22 Imp.qt)
Kylvätskemängd:
Kylvätskebehållare (upp till max-
markeringen):
0.32 L (0.34 US qt, 0.28 Imp.qt)
Kylare (inklusive alla slangar):
1.20 L (1.27 US qt, 1.06 Imp.qt)
Luftfilter:
Luftfilterelement:
Oljeindränkt papperselement
Bränsle:
Rekommenderat bränsle:
Premium blyfri bensin (gasohol (E10) kan
användas)
Tankvolym:
13.2 L (3.48 US gal, 2.90 Imp.gal)
Reservtank, mängd:
2.5 L (0.66 US gal, 0.55 Imp.gal)
Bränsleinsprutning:
Trottelhus:
ID-märkning:
1C04 00
Tändstift:
Tillverkare/modell:
NGK/DPR8EA-9
Rekommenderat elektrodavstånd:
0.8–0.9 mm (0.031–0.035 in)
–20 –10 0
1020 30 40 50 C 10 30 50 70 90 110 0 130 F
SAE 10W-30
SAE 15W-40
SAE 20W-40
SAE 20W-50
SAE 10W-40
SAE 10W-50
U2DLM0M0.book Page 1 Friday, July 3, 2015 4:01 PM

Specifikationer
8-2
8
Koppling:
Kopplingstyp:
Torr, automatisk centrifugal
Drivsystem:
Primärt utväxlingsförhållande:
(1.000)
Slutväxel:
Växel
Sekundärt utväxlingsförhållande:
40/15 × 40/14 (7.619)
Växellådstyp:
Automatisk med V-rem
Manövrering:
Automatisk centrifugaltyp
Ram:
Ramtyp:
Underbone
Castervinkel:
28.0 grader
Försprång:
100 mm (3.9 in)
Framdäck:
Typ:
Slanglöst
Storlek:
120/70-15 M/C 56P(METZELER)-
56S(MICHELIN)
Tillverkare/modell:
METZELER / FEELFREE
Tillverkare/modell:
MICHELIN / CITYGRIP
Bakdäck:
Typ:
Slanglöst
Storlek:
140/70-14 M/C 68P(METZELER)-
68S(MICHELIN)
Tillverkare/modell:
METZELER / FEELFREE
Tillverkare/modell:
MICHELIN / CITYGRIP
Lastning:
Maxlast:
181 kg (399 lb) (YP250RA)
185 kg (408 lb) (YP250R)
(Total vikt på förare, passagerare, bagage
och tillbehör)
Däckens lufttryck (uppmätt när däcken
är kalla):
Lastningsförhållande:
0–90 kg (0–198 lb)
Fram:
190 kPa (1.90 kgf/cm², 28 psi)
Bak:
220 kPa (2.20 kgf/cm², 32 psi)
Lastningsförhållande:
90–181 kg (198–399 lb) (YP250RA)
90–185 kg (198–408 lb) (YP250R)
Lastningsförhållande:
90 kg - maximum load
Fram:
210 kPa (2.10 kgf/cm², 30 psi)
Bak:
250 kPa (2.50 kgf/cm², 36 psi)
Framhjul:
Hjultyp:
Gjutna fälgar
Fälgstorlek:
15 x MT3.5
Bakhjul:
Hjultyp:
Gjutna fälgar
Fälgstorlek:
14 x MT3.75
Frambroms:
Typ:
Enkel bromsskiva
Manövrering:
Höger hand
Specificerad bromsvätska:
DOT 4
Bakbroms:
Typ:
Enkel bromsskiva
Manövrering:
Vänster hand
Specificerad bromsvätska:
DOT 4
Framfjädring:
Typ:
Teleskopgaffel
Fjäder/stötdämpartyp:
Spiralfjäder/oljedämpare
Fjädringsrörelse:
110 mm (4.3 in)
U2DLM0M0.book Page 2 Friday, July 3, 2015 4:01 PM

Specifikationer
8-3
8
Bakfjädring:
Typ:
Swing
Fjäder/stötdämpartyp:
Spiralfjäder/oljedämpare
Fjädringsrörelse:
84 mm (3.3 in)
Elsystem:
Systemspänning:
12 V
Tändsystem:
TCI
Laddningssystem:
AC-magnet
Batteri:
Modell:
GT9B-4
Spänning, kapacitet:
12 V, 8.0 Ah
Strålkastarlampa:
Lamptyp:
Halogenlampa
Lampornas spänning, wattförbrukning ×
antal:
Strålkastarlampa:
12 V, 55.0 W × 2
Bak/bromsljus:
LED
Blinkerslampor, fram:
12 V, 10.0 W × 2
Blinkerslampor, bak:
12 V, 10.0 W × 2
Parkeringsljus:
12 V, 5.0 W × 2 (YP250R,
YP250RA_DNK/NOR/SWE)
Parkeringsljus:
LED (YP250RA_DNK/NOR/SWE)
Nummerskyltsbelysning:
12 V, 5.0 W × 1
Instrumentbelysning:
LED
Indikeringslampa för helljus:
LED
Indikeringslampa för blinkers:
LED
Varningslampa för bränslenivå:
LED
Varningslampa för motorproblem:
LEDABS-varningslampa:
LED (YP250RA)
Säkring:
Huvudsäkring:
30.0 A
Säkring för strålkastare:
20.0 A
Säkring för signalsystem:
10.0 A
Säkring för tändning:
10.0 A
Motorsäkring för kylfläkt:
7.5 A
Säkring för blinkers och varningsblinkers:
10.0 A
Säkring för ECU:
10.0 A
Säkring för ABS styrenhet:
10.0 A (YP250RA)
Säkring för ABS-motor:
30.0 A (YP250RA)
ABS-solenoidsäkring:
20.0 A (YP250RA)
Backupsäkring:
10.0 A
U2DLM0M0.book Page 3 Friday, July 3, 2015 4:01 PM

Konsumentinformation
9-1
9
MAU40793

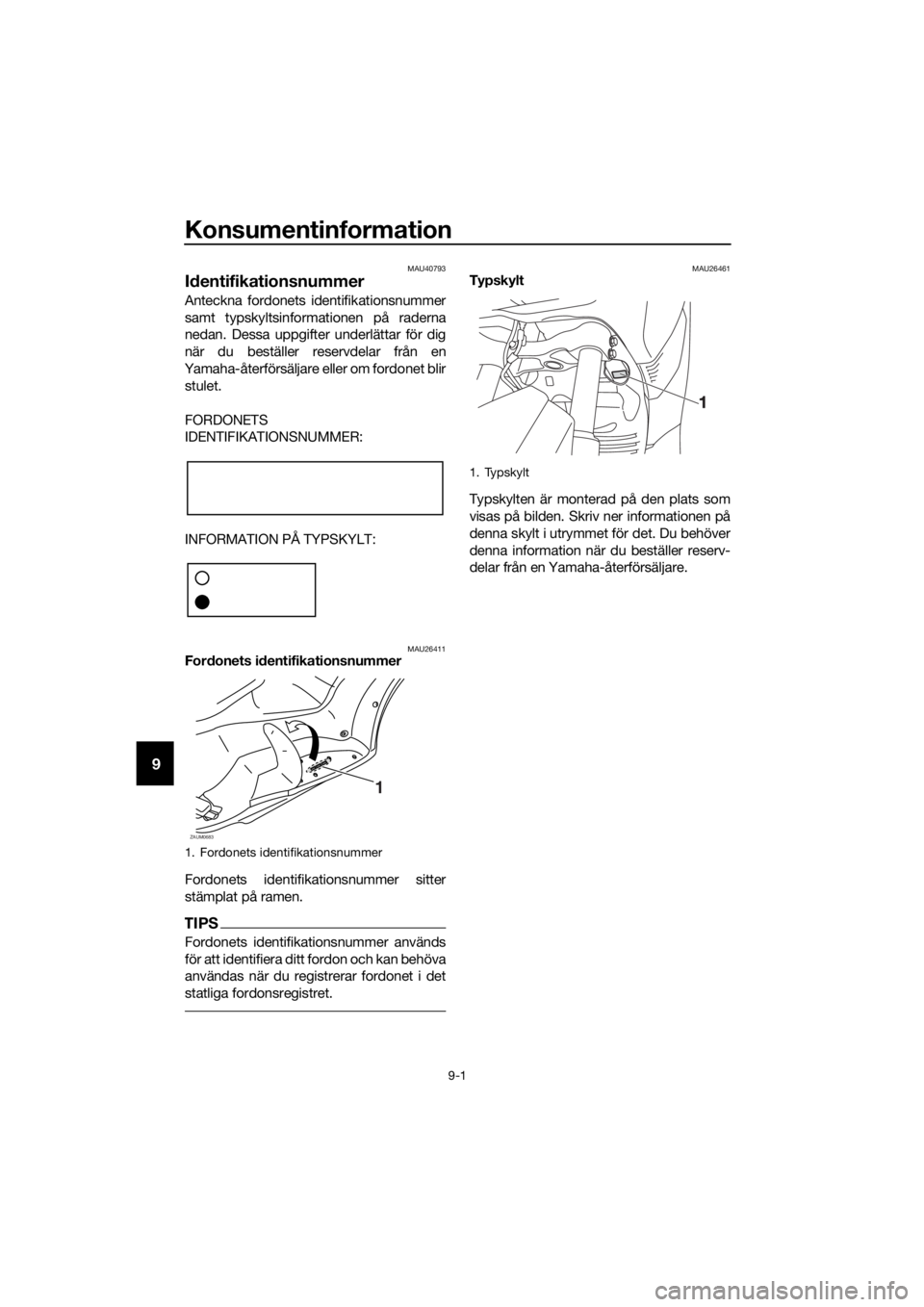

Identifikationsnummer
