Regelmäßi ge Wartun g und Einstellun g
7-6
7
19*Te l e s k o p gab el • Funktion prüfen und auf Öllecks
kontrollieren.
• Ersetzen, falls nötig. 
20 *Feder beine • Funktion prüfen und auf Öllecks
kontrollieren.
• Ersetzen, falls nötig. 
21 Motoröl • Wechseln (vor dem Ablassen den
Motor warmlaufen lassen).
• Den Ölstand kontrollieren und das Fahrzeug auf Öllecks prüfen. Nach dem ersten Intervall und wenn die Ölwechsel-Intervallanzei-
ge blinkt oder aufleuchtet. 
22 Ölfiltereinsatz •Ersetzen. 
23 *Achs getrieb eöl • Fahrzeug auf Öllecks kontrollie-
ren. 
• Wechseln. 
24 *Kühlsystem • Den Kühlflüssigkeitsstand kont-
rollieren und das Fahrzeug auf
Kühlflüssigkeitslecks prüfen. 
• Wechseln. Alle 3 Jahre
25 *Keilriemen • Ersetzen. Wenn die Keilriemenwechsel-Anzeige blinkt [alle 20000 km (12000 mi)]
26 *Vor
derra d- un d Hin-
terra d-Bremslicht-
schalter • Funktion prüfen.

27 *S
ich bewe gen de
Teile un d S eilzü ge • Schmieren.

NR. PRÜFPUNKT
KONTROLLE ODER WARTUNG
S-
ARBEIT KILOMETERS
TA N D
JAHRES-
KONTROL- LE
1000 km


(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UBBAG1G0.book Page 6 Tuesday, October 5, 2021 10:08 AM

Regelmäßi ge Wartun g un d Einstellun g
7-7
7
GAU79370
HINWEISMotor-Luftfilter und Riementriebgehäuse-Luftfilter
• Der Motor-Luftfilter dieses Modells besitzt ein ölbeschichtetes Einweg-Papierelement, das nicht mit Druckluft gereinigt werden
darf, um Beschädigungen zu vermeiden.
• Der Motor-Luftfiltereinsatz und der Neben-Luftfiltereinsatz müssen häufiger ersetzt und der Luftfiltereinsatz des Riementriebg e-
häuses muss häufiger gewartet werden, wenn in sehr feuchter oder staubiger Umgebung gefahren wird.
 Wartung der hydraulischen Bremsanlage
• Nach dem Zerlegen der Hauptbremszylinder und Bremssättel im mer die Bremsflüssigkeit wechseln. Regelmäßig die Bremsflüs-
sigkeitsstände prüfen und ggf. die Vorratsbehälter auffüllen.
• Alle zwei Jahre die inneren Bauteile des Hauptbremszylinders und Bremssattels erneuern und die Bremsflüssigkeit wechseln.
• Bremsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre erneuern.28 *Gas
dreh griff gehäu-
se un d S eilzu g • Funktion und Spiel kontrollieren.
• Das Spiel des Gaszugs einstellen,
falls nötig.
• Gasdrehgriffgehäuse und Seilzug schmieren. 
29 *Lichter,
Sig nale un d
S chalter • Funktion prüfen.
• Scheinwerferlichtkegel einstellen.

NR. PRÜFPUNKT
KONTROLLE ODER WARTUNG
S-
ARBEIT KILOMETER
STA N D
JAHRES-
KONTROL- LE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)UBBAG1G0.book Page 7 Tuesday, October 5, 2021 10:08 AM

Regelmäßi ge Wartun g und Einstellun g
7-8
7
GAU18752
Abdeckun g a bnehmen un d mon-
tierenDie hier abgebildete Abdeckung muss für
manche in diesem Kapitel beschriebenen
Wartungs- und Reparaturarbeiten abge-
nommen werden. Für die Demontage und
Montage der Abdeckung sollte jeweils auf
diesen Abschnitt zurückgegriffen werden.
GAU78530
A bdeckun g A
Abdeckung abnehmenDie Schrauben entfernen und dann die Ab-
deckung wie dargestellt nach außen ziehen
und nach vorn schieben. Abdeckung montieren
Die Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.

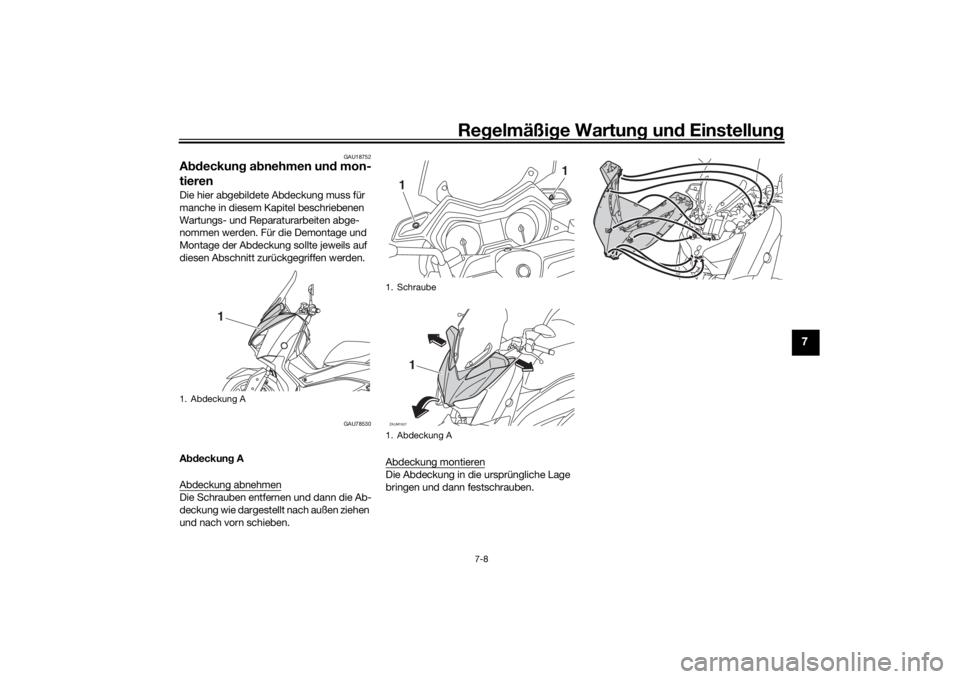

1. Abdeckung A
1
1. Schraube
1. Abdeckung A
1
1
ZAUM1507
1
UBBAG1G0.book Page 8 Tuesday, October 5, 2021 10:08 AM

Regelmäßi ge Wartun g un d Einstellun g
7-9
7
GAU19623
Zündkerze prüfenDie Zündkerze ist ein wichtiger Bestandteil
des Motors und sollte regelmäßig kontrol-
liert werden, vorzugsweise durch eine
Yamaha-Fachwerkstatt. Da Verbrennungs- wärme und Ablagerungen die Funktions-
tüchtigkeit der Kerze im Laufe der Zeit ver-
mindern, muss die Zündkerze in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle herausgenommen und
geprüft werden. Der Zustand der Zündker-
ze erlaubt Rückschlüsse auf den Zustand
des Motors.
Der die Mittelelektrode umgebende Porzel-
lanisolator ist bei richtig eingestelltem Mo-
tor und normaler Fahrweise rehbraun.
Weist die Zündkerze eine stark abweichen-
de Färbung auf, könnte es sein, dass der
Motor nicht richtig läuft. Versuchen Sie
nicht, derartige Probleme selbst zu diag-
nostizieren. Lassen Sie stattdessen das
Fahrzeug von einer Yamaha-Fachwerkstatt
prüfen.
Bei fortgeschrittenem Abbrand der Elektro-
de oder übermäßigen Kohlestoffablagerun-
gen die Zündkerze durch eine neue erset-
zen. Vor dem Einschrauben einer Zündkerze
stets den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf. kor-
rigieren.
Die Sitzfläche der Kerzendichtung reinigen;
Schmutz und Fremdkörper vom Gewinde
abwischen.
HINWEISSteht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.
Empfohlene Zün
dkerze:
NGK/LMAR8A-9

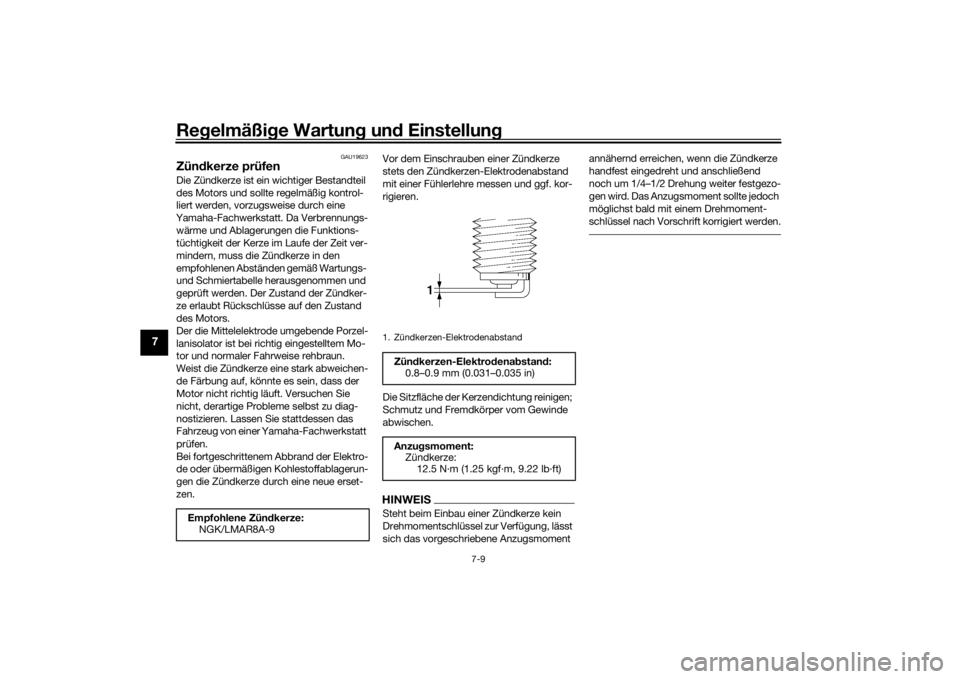

1. Zündkerzen-ElektrodenabstandZün dkerzen-Elektro denab stand:
0.8–0.9 mm (0.031–0.035 in)
Anzu gsmoment:
Zündkerze: 12.5 N·m (1.25 kgf·m, 9.22 lb·ft)
UBBAG1G0.book Page 9 Tuesday, October 5, 2021 10:08 AM

Regelmäßi ge Wartun g und Einstellun g
7-10
7
GAU36113
KanisterDieses Modell ist mit einem Kanister aus-
gestattet, um zu verhindern, dass Kraft-
stoffdämpfe in die Atmosphäre gelangen.
Vor Inbetriebnahme des Fahrzeugs sicher-
stellen, dass Folgendes kontrolliert wird: 
Jeden Schlauchanschluss kontrollie-
ren.
 Jeden Schlauch und Kanister auf Ris-
se oder Beschädigung kontrollieren.
Bei Beschädigung ersetzen.
 Sicherstellen, dass die Kanisterentlüf-
tung nicht blockiert ist, und ggf. reini-
gen.
GAUM3980
Motoröl un d ÖlfiltereinsatzDer Motorölstand sollte vor jeder Fahrt ge-
prüft werden. Außerdem muss in den emp-
fohlenen Abständen, gemäß Wartungs-
und Schmiertabelle, das Motoröl gewech-
selt und der Ölfiltereinsatz erneuert werden.
Ölstan d prüfen
1. Das Fahrzeug auf einem ebenen Un- tergrund abstellen und in gerader
Stellung halten. Selbst geringfügige
Neigung zur Seite kann bereits zu ei-
nem falschen Messergebnis führen.
2. Den Motor starten, einige Minuten
lang warmlaufen lassen und dann
ausschalten.
3. Einige Minuten warten, damit sich das
Öl setzen kann. Dann den Ölstand
durch das Schauglas rechts unten am
Kurbelgehäuse ablesen.HINWEISDer Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-
den.

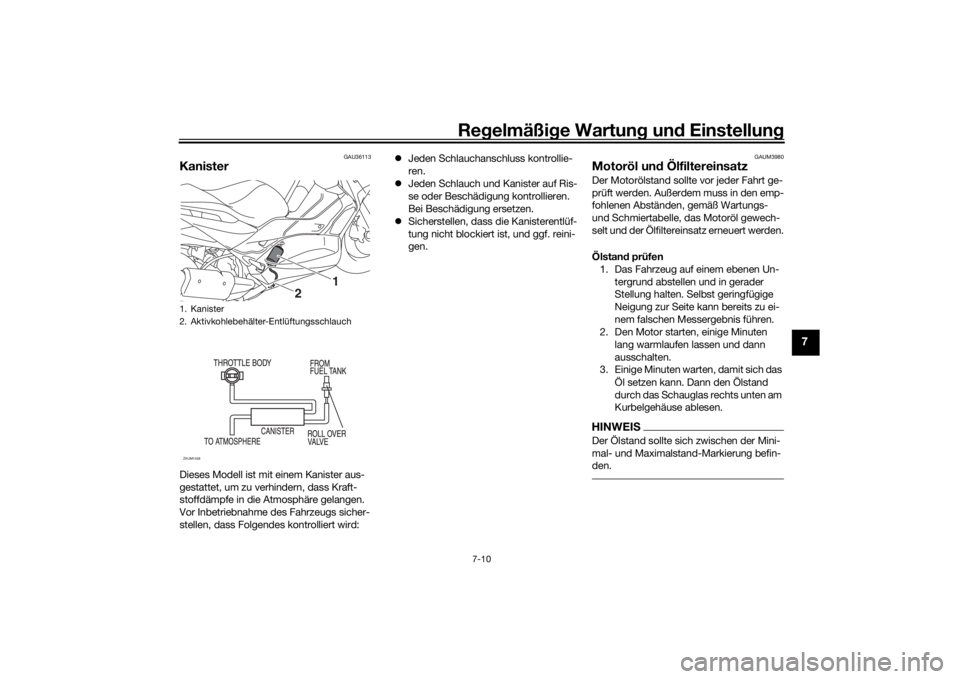

1. Kanister
2. Aktivkohlebehälter-Entlüftungsschlauch
2
1
ZAUM1458
UBBAG1G0.book Page 10 Tuesday, October 5, 2021 10:08 AM

Regelmäßi ge Wartun g un d Einstellun g
7-11
7
4. Falls der Ölstand unter der Minimal-
stand-Markierung liegt, Öl der emp-
fohlenen Sorte bis zum vorgeschrie-
benen Stand nachfüllen.
Öl wechseln (mit/ohne Filterwechsel) 1. Den Motor starten, einige Minuten lang warmlaufen lassen und dann
ausschalten.
2. Ein Ölauffanggefäß unter den Motor stellen, um das Altöl aufzufangen.
3. Den Motoröl-Einfüllschraubver- schluss und seinen O-Ring entfernen
und dann die Motoröl-Ablassschrau-
be und ihre Dichtung entfernen, um
das Öl aus dem Kurbelgehäuse abzu-
lassen. 4. Den O-Ring auf Beschädigung über-
prüfen und, falls beschädigt, erneu-
ern.
HINWEISDie Schritte 5–7 nur ausführen, wenn der
Ölfiltereinsatz erneuert wird.5. Den Ölfiltergehäusedeckel durch Ab-nehmen der Schrauben ausbauen.
6. Den Ölfiltereinsatz und den O-Ring herausnehmen und durch neue Teile
ersetzen.

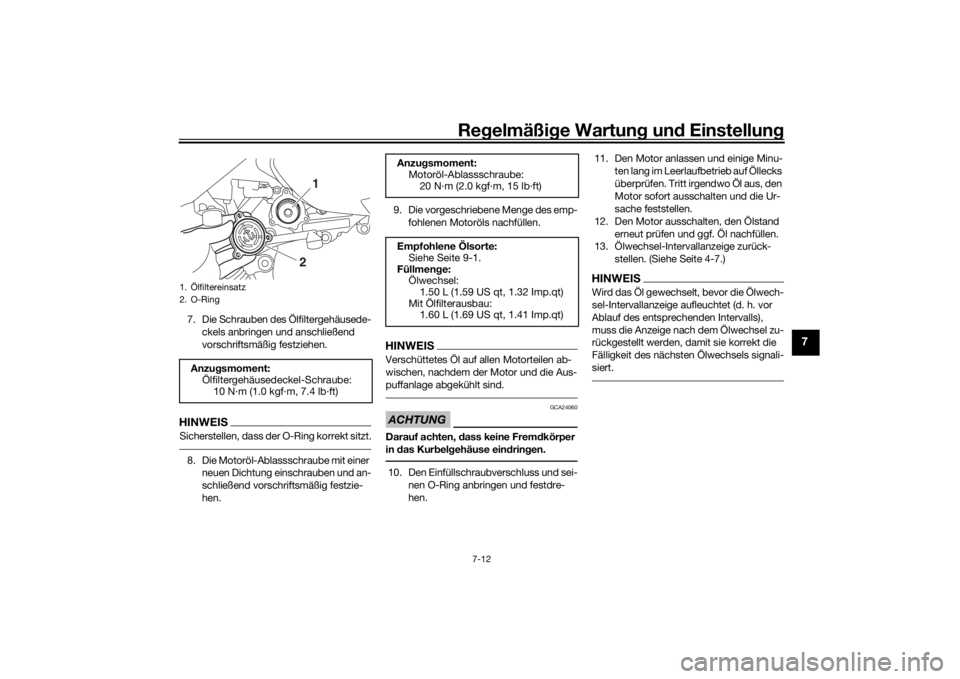

1. Prüffenster für den Motorölstand
2. Maximalstand-Markierung
3. Minimalstand-Markierung
3
1
2

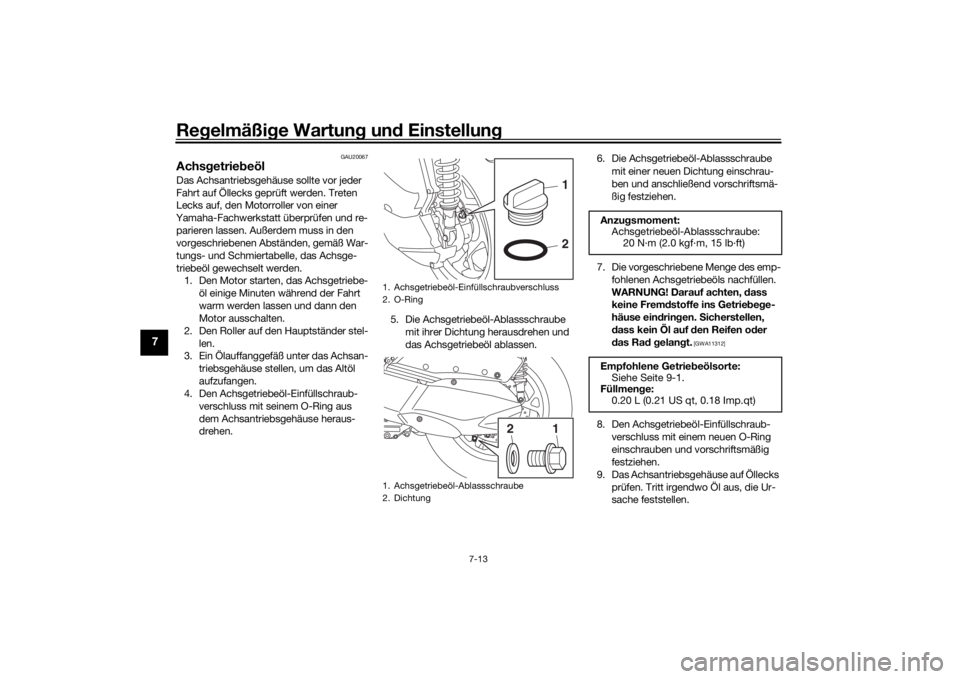

1. Motoröl-Einfüllschraubverschluss
2. O-Ring
1. Motoröl-Ablassschraube
2. Dichtung
1
2
1
2

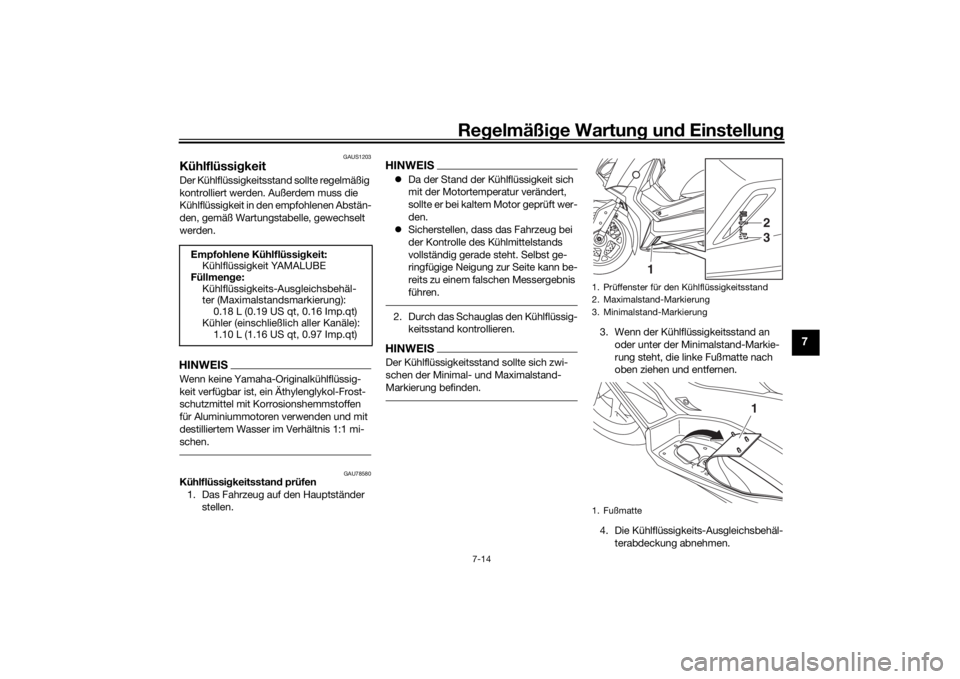

1. Schraube
2. Ölfiltereinsatzabdeckung
2
1
UBBAG1G0.book Page 11 Tuesday, October 5, 2021 10:08 AM

Regelmäßi ge Wartun g und Einstellun g
7-12
7
7. Die Schrauben des Ölfiltergehäusede-
ckels anbringen und anschließend
vorschriftsmäßig festziehen.HINWEISSicherstellen, dass der O-Ring korrekt sitzt.8. Die Motoröl-Ablassschraube mit einer neuen Dichtung einschrauben und an-
schließend vorschriftsmäßig festzie-
hen. 9. Die vorgeschriebene Menge des emp-
fohlenen Motoröls nachfüllen.
HINWEISVerschüttetes Öl auf allen Motorteilen ab-
wischen, nachdem der Motor und die Aus-
puffanlage abgekühlt sind.ACHTUNG
GCA24060
Darauf achten, dass keine Frem dkörper
in das Kur bel gehäuse ein drin gen.10. Den Einfüllschraubverschluss und sei-
nen O-Ring anbringen und festdre-
hen. 11. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort ausschalten und die Ur-
sache feststellen.
12. Den Motor ausschalten, den Ölstand erneut prüfen und ggf. Öl nachfüllen.
13. Ölwechsel-Intervallanzeige zurück-
stellen. (Siehe Seite 4-7.)
HINWEISWird das Öl gewechselt, bevor die Ölwech-
sel-Intervallanzeige aufleuchtet (d. h. vor
Ablauf des entsprechenden Intervalls),
muss die Anzeige nach dem Ölwechsel zu-
rückgestellt werden, damit sie korrekt die
Fälligkeit des nächsten Ölwechsels signali-
siert.
1. Ölfiltereinsatz
2. O-RingAnzu gsmoment:
Ölfiltergehäusedeckel-Schraube:
10 N·m (1.0 kgf·m, 7.4 lb·ft)
1
2
Anzu gsmoment:
Motoröl-Ablassschraube:
20 N·m (2.0 kgf·m, 15 lb·ft)
Empfohlene Ölsorte: Siehe Seite 9-1.
Füllmen ge:
Ölwechsel:
1.50 L (1.59 US qt, 1.32 Imp.qt)
Mit Ölfilterausbau: 1.60 L (1.69 US qt, 1.41 Imp.qt)
UBBAG1G0.book Page 12 Tuesday, October 5, 2021 10:08 AM

Regelmäßi ge Wartun g un d Einstellun g
7-13
7
GAU20067
Achsgetrie beölDas Achsantriebsgehäuse sollte vor jeder
Fahrt auf Öllecks geprüft werden. Treten
Lecks auf, den Motorroller von einer
Yamaha-Fachwerkstatt überprüfen und re- parieren lassen. Außerdem muss in den
vorgeschriebenen Abständen, gemäß War-
tungs- und Schmiertabelle, das Achsge-
triebeöl gewechselt werden. 1. Den Motor starten, das Achsgetriebe-
öl einige Minuten während der Fahrt
warm werden lassen und dann den
Motor ausschalten.
2. Den Roller auf den Hauptständer stel- len.
3. Ein Ölauffanggefäß unter das Achsan-
triebsgehäuse stellen, um das Altöl
aufzufangen.
4. Den Achsgetriebeöl-Einfüllschraub-
verschluss mit seinem O-Ring aus
dem Achsantriebsgehäuse heraus-
drehen. 5. Die Achsgetriebeöl-Ablassschraube
mit ihrer Dichtung herausdrehen und
das Achsgetriebeöl ablassen. 6. Die Achsgetriebeöl-Ablassschraube
mit einer neuen Dichtung einschrau-
ben und anschließend vorschriftsmä-
ßig festziehen.
7. Die vorgeschriebene Menge des emp- fohlenen Achsgetriebeöls nachfüllen.
WARNUNG! Darauf achten, dass
keine Fremd stoffe ins Getrie beg e-
häuse eind ringen. Sicherstellen,
d ass kein Öl auf den Reifen o der
d as Ra d g elan gt.
[GWA11312]
8. Den Achsgetriebeöl-Einfüllschraub-
verschluss mit einem neuen O-Ring
einschrauben und vorschriftsmäßig
festziehen.
9. Das Achsantriebsgehäuse auf Öllecks prüfen. Tritt irgendwo Öl aus, die Ur-
sache feststellen.

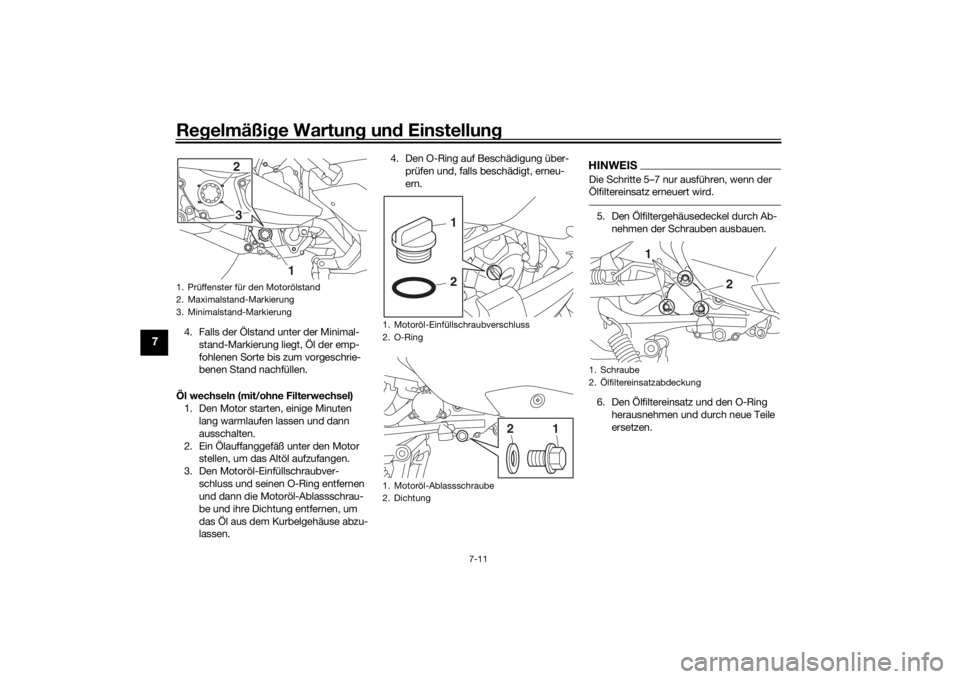

1. Achsgetriebeöl-Einfüllschraubverschluss
2. O-Ring
1. Achsgetriebeöl-Ablassschraube
2. Dichtung
1
21
2
Anzu gsmoment:
Achsgetriebeöl-Ablassschraube: 20 N·m (2.0 kgf·m, 15 lb·ft)
Empfohlene Getrie beölsorte:
Siehe Seite 9-1.
Füllmen ge:
0.20 L (0.21 US qt, 0.18 Imp.qt)
UBBAG1G0.book Page 13 Tuesday, October 5, 2021 10:08 AM

Regelmäßi ge Wartun g und Einstellun g
7-14
7
GAUS1203
KühlflüssigkeitDer Kühlflüssigkeitsstand sollte regelmäßig
kontrolliert werden. Außerdem muss die
Kühlflüssigkeit in den empfohlenen Abstän-
den, gemäß Wartungstabelle, gewechselt
werden.HINWEISWenn keine Yamaha-Originalkühlflüssig-
keit verfügbar ist, ein Äthylenglykol-Frost-
schutzmittel mit Korrosionshemmstoffen
für Aluminiummotoren verwenden und mit
destilliertem Wasser im Verhältnis 1:1 mi-
schen.
GAU78580
Kühlflüssi gkeitsstan d prüfen
1. Das Fahrzeug auf den Hauptständer stellen.
HINWEISDa der Stand der Kühlflüssigkeit sich
mit der Motortemperatur verändert,
sollte er bei kaltem Motor geprüft wer-
den.
 Sicherstellen, dass das Fahrzeug bei
der Kontrolle des Kühlmittelstands
vollständig gerade steht. Selbst ge-
ringfügige Neigung zur Seite kann be-
reits zu einem falschen Messergebnis
führen.2. Durch das Schauglas den Kühlflüssig-
keitsstand kontrollieren.HINWEISDer Kühlflüssigkeitsstand sollte sich zwi-
schen der Minimal- und Maximalstand-
Markierung befinden.
3. Wenn der Kühlflüssigkeitsstand an
oder unter der Minimalstand-Markie-
rung steht, die linke Fußmatte nach
oben ziehen und entfernen.
4. Die Kühlflüssigkeits-Ausgleichsbehäl- terabdeckung abnehmen.
Empfohlene Kühlflüssi
gkeit:
Kühlflüssigkeit YAMALUBE
Füllmen ge:
Kühlflüssigkeits-Ausgleichsbehäl-
ter (Maximalstandsmarkierung): 0.18 L (0.19 US qt, 0.16 Imp.qt)
Kühler (einschließlich aller Kanäle): 1.10 L (1.16 US qt, 0.97 Imp.qt)1. Prüffenster für den Kühlflüssigkeitsstand
2. Maximalstand-Markierung
3. Minimalstand-Markierung
1. Fußmatte
1
23
1
UBBAG1G0.book Page 14 Tuesday, October 5, 2021 10:08 AM

Regelmäßi ge Wartun g un d Einstellun g
7-15
7
5. Den Deckel des Kühlflüssigkeits-Aus-
gleichsbehälters abnehmen, Kühlflüs-
sigkeit bis zur Maximalstand-Markie-
rung nachfüllen, und dann den Deckel
wieder aufsetzen. WARNUNG! Nur
d en Kühlflüssi gkeits-Aus gleichs be-
hälter deckel öffnen. Niemals versu-
chen, den Kühler-Verschluss deckel
b ei heißem Motor a bzunehmen.

[GWA15162]
ACHTUNG: Wenn keine
Kühlflüssi gkeit zur Verfü gung steht,
kann statt dessen destilliertes Was-
ser o der weiches Leitun gswasser
b enutzt wer den. Kein hartes Was-
ser o der Salzwasser verwen den, da
d ies dem Motor scha det. Wenn
Wasser anstelle von Kühlflüssi gkeit
verwen det wur de, tauschen Sie es
so schnell wie mö glich durch Kühl- flüssi
gkeit aus, da sonst d as Kühl-
system nicht g eg en Frost un d Kor-
rosion geschützt ist. Wenn der
Kühlflüssi gkeit Wasser hinzu gefü gt
wur de, den Frostschutzmittel gehalt
d er Kühlflüssi gkeit so b ald wie
mö glich von einer Yamaha-Fach-
werkstatt ü berprüfen lassen, da
so

nst die Wirksamkeit des Kühlmit-
tels re duziert wir d.
[GCA10473]
6. Die Kühlflüssigkeits-Ausgleichsbehäl-
terabdeckung anbringen. 7. Die linke Fußmatte
wieder in ihre ur-
sprüngliche Position bringen und
nach unten drücken, um sie zu si-
chern.
GAU33032
Kühlflüssi gkeit wechseln
Die Kühlflüssigkeit muss in den empfohle-
nen Abständen, gemäß Wartungs- und
Schmiertabelle, gewechselt werden. Die
Kühlflüssigkeit von einer Yamaha-Fach-
werkstatt wechseln lassen. WARNUNG!
Niemals versuchen, d en Kühler-Ver-
schluss deckel bei heißem Motor a bzu-
nehmen.
[GWA10382]
1. Kühlflüssigkeits-Ausgleichsbehälterabde- ckung
1
1. Kühlflüssigkeits-AusgleichsbehälterdeckelFassun gsvermö gen des Kühlflüs-
si gkeits-Aus gleichs behälters ( bis
zur Maximalstan d-Markierun g):
0.18 L (0.19 US qt, 0.16 Imp.qt)
1
UBBAG1G0.book Page 15 Tuesday, October 5, 2021 10:08 AM
