Strumento e funzioni di controllo
4-13
4
HAU12461
Interruttore in dicatori di d irezione
“/”
Spostare questo interruttore verso “ ”
per segnalare una curva a destra. Spostare
questo interruttore verso “ ” per segnala-
re una curva a sinistra. Una volta rilasciato,
l’interruttore ritorna in posizione centrale.
Per spegnere le luci degli indicatori di dire-
zione, premere l’interruttore dopo che è ri-
tornato in posizione centrale.
HAU12501
Interruttore dell’avvisatore acustico
“”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU54213
Interruttore Arresto/Accensione/Avvia-
mento “ / / ”
Per avviare il motore con il dispositivo d’av-
viamento, portare questo interruttore
su “ ” e spingere l’interruttore all’ingiù
verso “ ”. Prima di accendere il motore,
vedere pagina 6-2 per le istruzioni di avvia-
mento.
Porre questo interruttore su “ ” per spe-
gnere il motore in caso d’emergenza, come
per esempio se il veicolo si ribalta o se il
cavo acceleratore è bloccato.
HAU78190
Interruttore luci d’emer genza “ ”
Con il blocchetto accensione su “ON”
o “ ”, usare questo interruttore per ac-
cendere le luci d’emergenza (lampeggio si-
multaneo di tutte le luci indicatori di
direzione).
Le luci d’emergenza vengono utilizzate in
caso d’emergenza o per avvisare gli altri
utenti della strada dell’arresto del vostro
veicolo in zone di traffico pericoloso.ATTENZIONE
HCA10062
Non utilizzare a lun go le luci d ’emergen-
za a motore spento, per evitare di scari-
care la batteria.
HAU78491

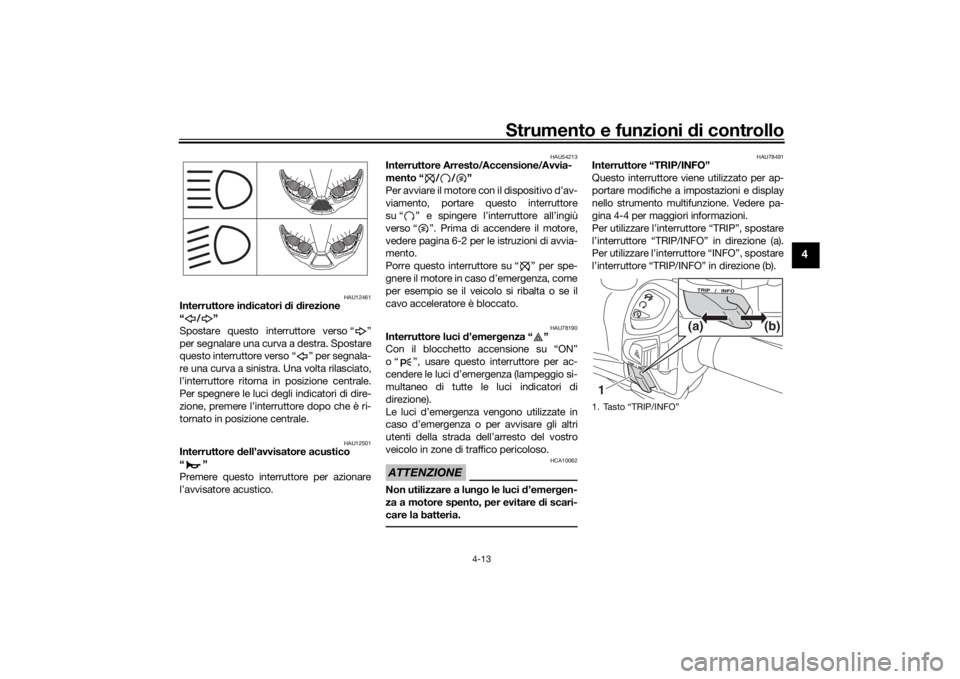

Interruttore “TRIP/INFO”
Questo interruttore viene utilizzato per ap-
portare modifiche a impostazioni e display
nello strumento multifunzione. Vedere pa-
gina 4-4 per maggiori informazioni.
Per utilizzare l’interruttore “TRIP”, spostare
l’interruttore “TRIP/INFO” in direzione (a).
Per utilizzare l’interruttore “INFO”, spostare
l’interruttore “TRIP/INFO” in direzione (b).1. Tasto “TRIP/INFO”1 (b)
(a)
UBBAH1H0.book Page 13 Friday, September 24, 2021 1:48 PM

Strumento e funzioni di controllo
4-14
4
HAU12902
Leva freno anterioreLa leva freno anteriore si trova sul lato de-
stro del manubrio. Per azionare il freno an-
teriore, tirare la leva verso la manopola
acceleratore.
HAU12952
Leva freno posterioreLa leva freno posteriore si trova sul lato si-
nistro del manubrio. Per azionare il freno
posteriore, tirare la le va verso la manopola.
HAU65583
Sistema frenante anti-blocca g-
g io (ABS)L’ABS di questo modello comprende un si-
stema elettronico di comando doppio che
agisce indipendentemente sul freno ante-
riore e su quello posteriore.
Utilizzare i freni con ABS normalmente,
come si utilizzano i freni tradizionali. All’atti-
vazione dell’ABS, si potrebbero avvertire
delle pulsazioni sulle leve del freno. In que-
sta situazione, continuare ad azionare i fre-
ni e lasciare che l’ABS intervenga; non
“pompare” sui freni perché questa azione
ridurrebbe l’efficacia della frenata.
AVVERTENZA
HWA16051
Mantenere sempre una distanza di sicu-
rezza dal veicolo che prece de, a deg uata
alla velocità d i marcia, nonostante la d i-
sponibilità dell’ABS.
 L’ABS fornisce prestazioni ottimali
sulle distanze di frenata più lun ghe.
 Su determinate superfici stra dali,
a d esempio su terreni acci dentati o
in presenza d i g hiaia, la distanza di
frenata con l’ABS attivo può risulta-
re maggiore rispetto alla distanza di
frenata convenzionale.
1. Leva freno anteriore
1
1. Leva freno posteriore
1
UBBAH1H0.book Page 14 Friday, September 24, 2021 1:48 PM

Strumento e funzioni di controllo
4-15
4
L’ABS viene controllato dall’ECU che, in
caso di anomalia, ripristina il tradizionale
funzionamento dell’impianto frenante con-
venzionale.NOTA L’ABS esegue un controllo di autodia-
gnosi ogni volta che il veicolo si avvia
e viaggia ad una velocità di 10 km/h (6
mi/h) o superiore. Durante il controllo,
si può sentire uno scatto e se si aziona
anche solo leggermente una delle leve
dei freni, si può avvertire una vibrazio-
ne sulla leva, ma questo sintomo non
è indice di anomalia.
 Questo ABS ha una modalità di prova
che consente al proprietario di prova-
re la sensazione di pulsazioni sulle
leve freno quando l’ABS è attivo. Tut-
tavia sono necessari degli attrezzi
speciali, per cui consigliamo di con-
sultare un concessionario Yamaha.ATTENZIONE
HCA20100
Prestare attenzione a non danne ggiare il
sensore o il rotore del sensore ruota; la
mancata osservanza d i tale precauzione
provoca il funzionamento improprio
d ell’ABS.
HAU78614
Sistema di controllo d ella trazio-
neIl sistema di controllo della trazione contri-
buisce a mantenere la trazione in fase di
accelerazione su fondi sdrucciolevoli, quali
strade non asfaltate o bagnate. Se i sensori
rilevano un principio di slittamento (pattina-
mento incontrollato) della ruota posteriore,
il sistema di controllo della trazione intervie-
ne regolando la potenza erogata dal moto-
re fino al ripristino della trazione.
Quando è stato attivato il controllo della tra-
zione, la spia di segnalazione “ ” lampeg-
gerà. È possibile notare variazioni della
risposta del motore o del rumore di scarico.
AVVERTENZA
HWA18860
Il sistema di controllo della trazione non
esenta il pilota d al mantenere una g uida
a d atta alle specifiche con dizioni. Il siste-
ma di controllo d ella trazione impe disce
la per dita della trazione d ovuta ad ec-
cessiva velocità all’in gresso in curva, in
caso di brusca accelerazione durante le
curve con forte inclinazione della moto o
in frenata e non può impe dire lo slitta-
mento della ruota anteriore. Come con
q ualsiasi veicolo, affrontare con cautela

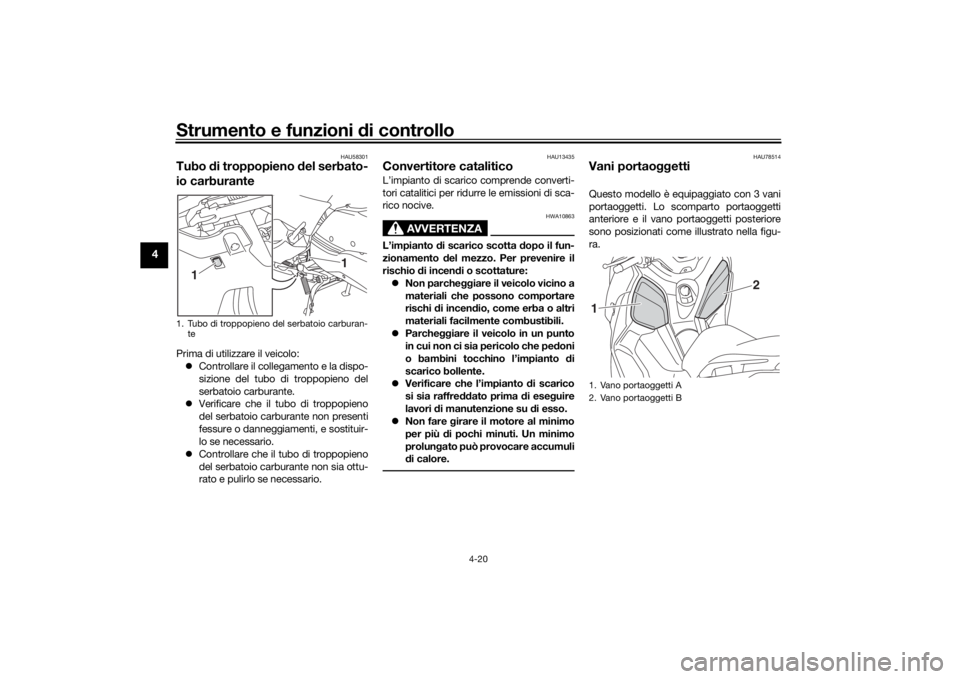

1. Sensore ruota anteriore
2. Rotore del sensore ruota anteriore
1. Sensore ruota posteriore
2. Rotore del sensore ruota posteriore
2
1
21
UBBAH1H0.book Page 15 Friday, September 24, 2021 1:48 PM

Strumento e funzioni di controllo
4-16
4
le superfici che potrebbero essere
sd rucciolevoli e d evitare le superfici ec-

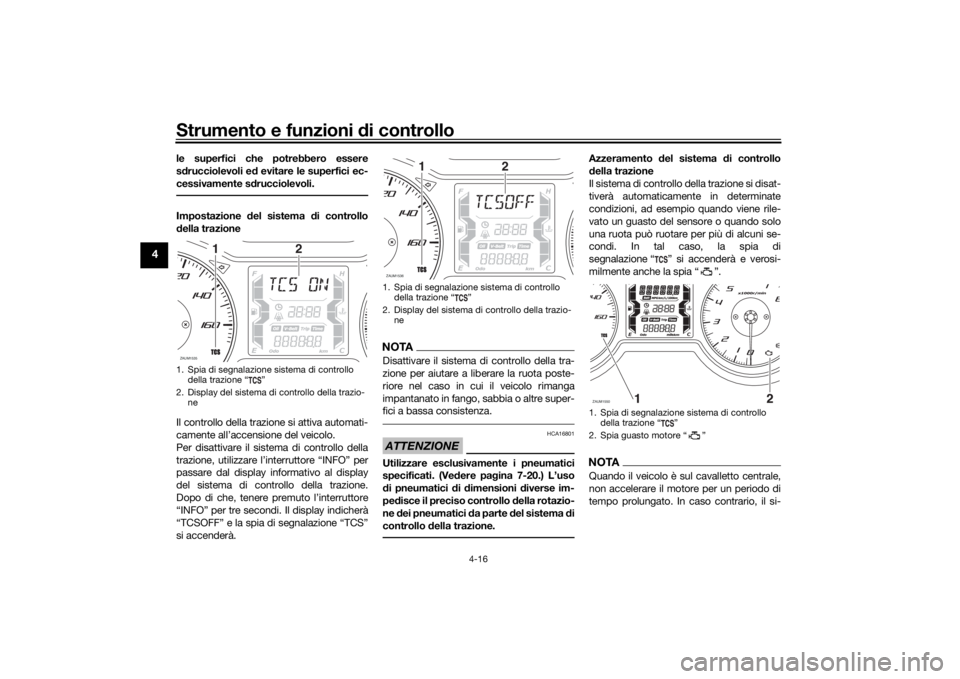

cessivamente s drucciolevoli.Impostazione del sistema di controllo
d ella trazione
Il controllo della trazione si attiva automati-
camente all’accensione del veicolo.
Per disattivare il sistema di controllo della
trazione, utilizzare l’interruttore “INFO” per
passare dal display informativo al display
del sistema di controllo della trazione.
Dopo di che, tenere premuto l’interruttore
“INFO” per tre secondi. Il display indicherà
“TCSOFF” e la spia di segnalazione “TCS”
si accenderà.
NOTADisattivare il sistema di controllo della tra-
zione per aiutare a liberare la ruota poste-
riore nel caso in cui il veicolo rimanga
impantanato in fango, sabbia o altre super-
fici a bassa consistenza.ATTENZIONE
HCA16801
Utilizzare esclusivamente i pneumatici
specificati. (Ved ere pagina 7-20.) L’uso
d i pneumatici di dimensioni diverse im-
pe disce il preciso controllo della rotazio-
ne dei pneumatici d a parte del sistema di
controllo della trazione.
Azzeramento del sistema di controllo
d ella trazione
Il sistema di controllo della trazione si disat-
tiverà automaticamente in determinate
condizioni, ad esempio quando viene rile-
vato un guasto del sensore o quando solo
una ruota può ruotare per più di alcuni se-
condi. In tal caso, la spia di
segnalazione “ ” si accenderà e verosi-
milmente anche la spia “ ”.NOTAQuando il veicolo è sul cavalletto centrale,
non accelerare il motore per un periodo di
tempo prolungato. In caso contrario, il si-
1. Spia di segnalazione sistema di controllo della trazione “ ”
2. Display del sistema di controllo della trazio- neZAUM1535
1
2
1. Spia di segnalazione sistema di controllo della trazione “ ”
2. Display del sistema di controllo della trazio-
neZAUM1536
1
2
1. Spia di segnalazione sistema di controllo della trazione “ ”
2. Spia guasto motore “ ”ZAUM1550
UBBAH1H0.book Page 16 Friday, September 24, 2021 1:48 PM

Strumento e funzioni di controllo
4-17
4
stema di controllo della trazione si disatti-
verà automaticamente e dovrà essere
reimpostato.Se il sistema di controllo della trazione si di-
sattiva automaticamente, provare a reim-
postarlo come segue.
1. Arrestare il veicolo e spegnerlo com- pletamente.
2. Attendere alcuni secondi e riaccende-
re il veicolo.
3. La spia di segnalazione “ ” deve spegnersi e il sistema abilitarsi.NOTASe la spia di segnalazione “ ” resta acce-
sa dopo l’azzeramento, il veicolo potrebbe
ancora essere usato; tuttavia, fare control-
lare il veicolo da un concessionario
Yamaha non appena possibile.4. Far controllare il veicolo e spegnere la spia “ ” da un concessionario
Yamaha.
HAU78502

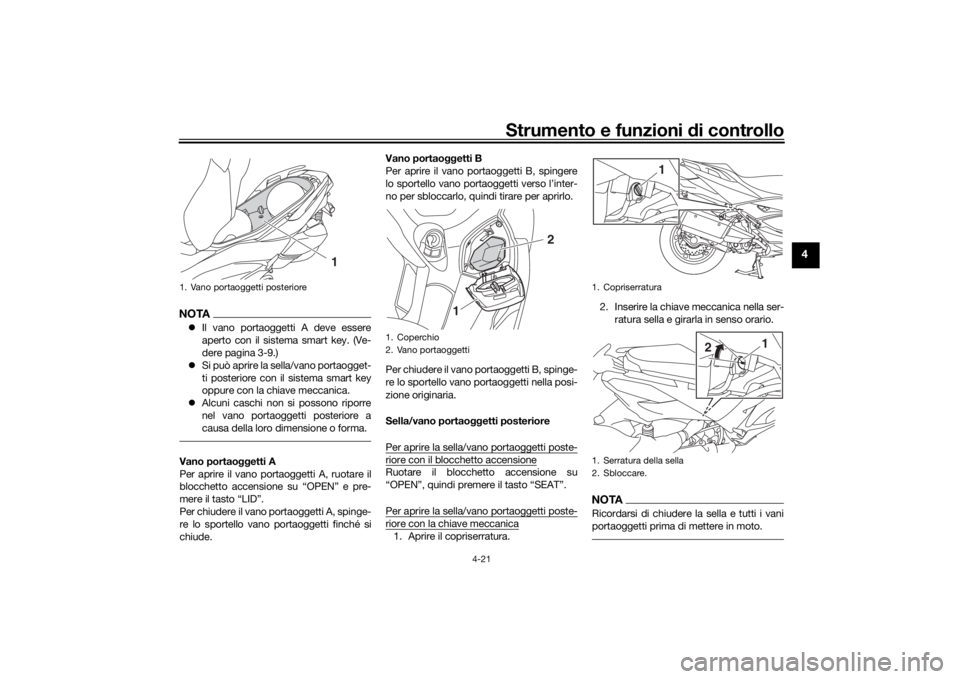

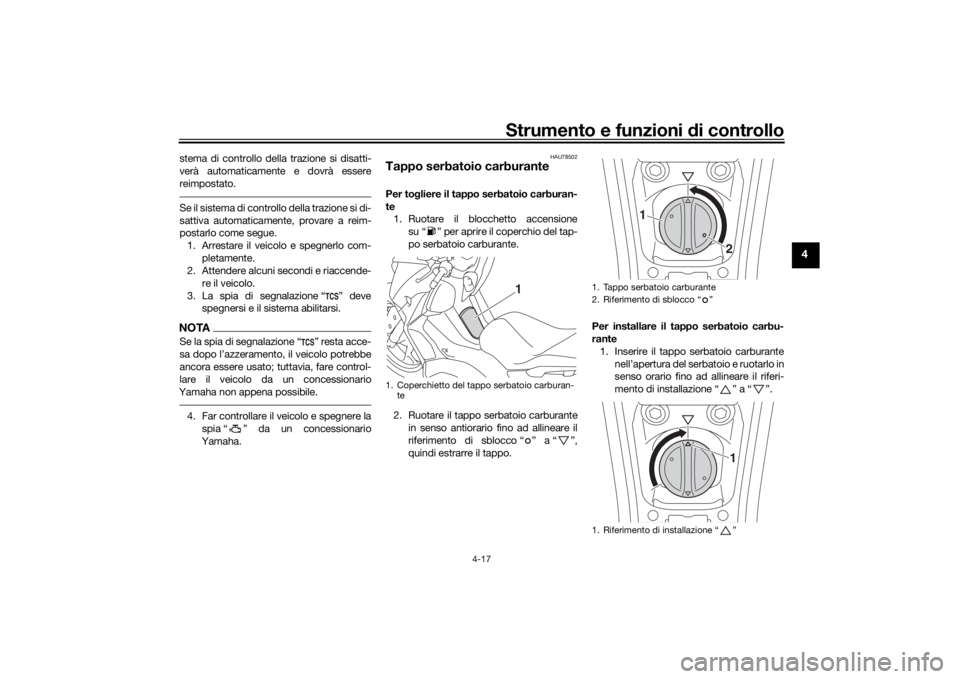

Tappo serbatoio carburantePer to gliere il tappo serbatoio carburan-
te 1. Ruotare il blocchetto accensione
su “ ” per aprire il coperchio del tap-
po serbatoio carburante.
2. Ruotare il tappo serbatoio carburante in senso antiorario fino ad allineare il
riferimento di sblocco “ ” a “ ”,
quindi estrarre il tappo. Per installare il tappo serbatoio carbu-
rante
1. Inserire il tappo serbatoio carburante nell’apertura del serbatoio e ruotarlo in
senso orario fino ad allineare il riferi-
mento di installazione “ ” a “ ”.1. Coperchietto del tappo serbatoio carburan-te
1
1. Tappo serbatoio carburante
2. Riferimento di sblocco “ ”
1. Riferimento di installazione “ ”
1
2
1
UBBAH1H0.book Page 17 Friday, September 24, 2021 1:48 PM

Strumento e funzioni di controllo
4-18
4
2. Chiudere il coperchio del tappo serba-
toio carburante.
AVVERTENZA
HWA11092
Verificare che il tappo serbatoio carbu-
rante sia chiuso correttamente dopo il ri-
fornimento di carburante. Le per dite di
carburante costituiscono un rischio d ’in-
cen dio.
HAU13213

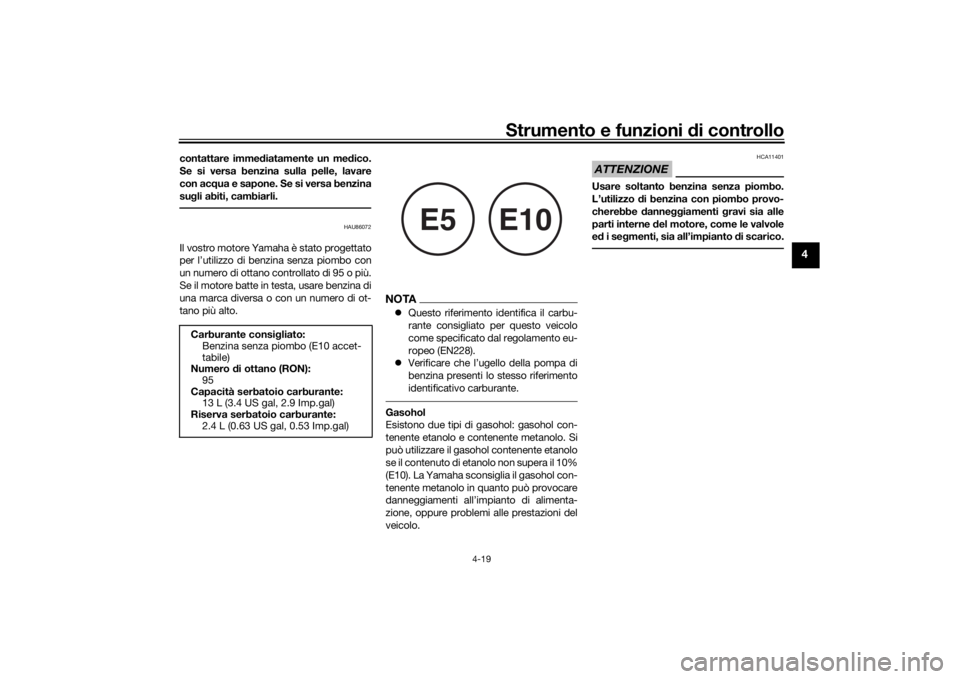

CarburanteAccertarsi che il serbatoio contenga una
quantità sufficiente di benzina.
AVVERTENZA
HWA10882
La benzina e d i vapori di benzina sono
estremamente infiammabili. Per evitare
incen di e d esplosioni e ri durre il rischio
d i infortuni d urante il rifornimento, os-
servare queste istruzioni.1. Prima di effettuare il rifornimento, spe-
gnere il motore ed accertarsi che nes-
suno sia seduto sul veicolo. Non
effettuare mai il rifornimento mentre si
fuma, o ci si trova nelle vicinanze di
scintille, fiamme libere, o altre fonti di
accensione, come le fiamme pilota di
scaldaacqua e di asciugabiancheria.
2. Non riempire troppo il serbatoio car- burante. Smettere di riempire quando
il carburante raggiunge il fondo del
bocchettone riempimento. Conside-
rando che il carburante si espande
quando si riscalda, il calore del motore
o del sole potrebbe fare traboccare il
carburante dal serbatoio carburante. 3. Asciugare immediatamente con uno
straccio l’eventuale carburante versa-
to. ATTENZIONE: Pulire subito con
uno straccio pulito, asciutto e soffi-
ce l’eventuale carburante versato,
in quanto può deteriorare le super-
fici verniciate o d i plastica.
[HCA10072]
4. Accertarsi di aver chiuso saldamente il
tappo serbatoio carburante.
AVVERTENZA
HWA15152
La benzina è velenosa e può provocare
infortuni o il d ecesso. Maneggiare con
cautela la benzina. Non aspirare mai la
benzina con la bocca. In caso di in ge-
stione di benzina o d i inspirazione d i
g ran di q uantità di vapori di benzina, o se
la benzina viene a contatto d eg li occhi,1. Tubo di rifornimento del serbatoio del carbu-
rante
2. Riferimento livello max.
1 2
UBBAH1H0.book Page 18 Friday, September 24, 2021 1:48 PM

Strumento e funzioni di controllo
4-19
4
contattare imme diatamente un me dico.
Se si versa benzina sulla pelle, lavare
con acq ua e sapone. Se si versa benzina
su gli abiti, cambiarli.
HAU86072
Il vostro motore Yamaha è stato progettato
per l’utilizzo di benzina senza piombo con
un numero di ottano controllato di 95 o più.
Se il motore batte in testa, usare benzina di
una marca diversa o con un numero di ot-
tano più alto.
NOTA Questo riferimento id entifica il carbu-
rante consigliato per questo veicolo
come specificato dal regolamento eu-
ropeo (EN228).
 Verificare che l’ugello della pompa di
benzina presenti lo stesso riferimento
identificativo carburante.Gasohol
Esistono due tipi di gasohol: gasohol con-
tenente etanolo e contenente metanolo. Si
può utilizzare il gasohol contenente etanolo
se il contenuto di etanolo non supera il 10%
(E10). La Yamaha sconsiglia il gasohol con-
tenente metanolo in quanto può provocare
danneggiamenti all’impianto di alimenta-
zione, oppure problemi alle prestazioni del
veicolo.
ATTENZIONE
HCA11401
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danne ggiamenti gravi sia alle
parti interne del motore, come le valvole
e d i se gmenti, sia all’impianto di scarico.
Carburante consi gliato:
Benzina senza piombo (E10 accet-
tabile)
Numero di ottano (RON):
95
Capacità serbatoio carburante: 13 L (3.4 US gal, 2.9 Imp.gal)
Riserva serbatoio carburante:
2.4 L (0.63 US gal, 0.53 Imp.gal)
E5
E10
UBBAH1H0.book Page 19 Friday, September 24, 2021 1:48 PM

Strumento e funzioni di controllo
4-20
4
HAU58301
Tubo di troppopieno del serbato-
io carburantePrima di utilizzare il veicolo:
 Controllare il collegamento e la dispo-
sizione del tubo di troppopieno del
serbatoio carburante.
 Verificare che il tubo di troppopieno
del serbatoio carburante non presenti
fessure o danneggiamenti, e sostituir-
lo se necessario.
 Controllare che il tubo di troppopieno
del serbatoio carburante non sia ottu-
rato e pulirlo se necessario.
HAU13435
Convertitore cataliticoL’impianto di scarico comprende converti-
tori catalitici per ridurre le emissioni di sca-
rico nocive.
AVVERTENZA
HWA10863
L’impianto di scarico scotta dopo il fun-
zionamento del mezzo. Per prevenire il
rischio di incen di o scottature:
 Non parche ggiare il veicolo vicino a
materiali che possono comportare
rischi di incen dio, come erba o altri
materiali facilmente combustibili.
 Parcheggiare il veicolo in un punto
in cui non ci sia pericolo che pe doni
o bambini tocchino l’impianto di
scarico bollente.
 Verificare che l’impianto di scarico
si sia raffre ddato prima d i eseguire
lavori di manutenzione su di esso.
 Non fare girare il motore al minimo
per più di pochi minuti. Un minimo
prolun gato può provocare accumuli
d i calore.
HAU78514
Vani portao ggettiQuesto modello è equipaggiato con 3 vani
portaoggetti. Lo scomparto portaoggetti
anteriore e il vano portaoggetti posteriore
sono posizionati come illustrato nella figu-
ra.
1. Tubo di troppopieno del serbatoio carburan-
te
1
1
1. Vano portaoggetti A
2. Vano portaoggetti B
2
1
UBBAH1H0.book Page 20 Friday, September 24, 2021 1:48 PM

Strumento e funzioni di controllo
4-21
4
NOTA Il vano portaoggetti A deve essere
aperto con il sistema smart key. (Ve-
dere pagina 3-9.)
 Si può aprire la sella/vano portaogget-
ti posteriore con il sistema smart key
oppure con la chiave meccanica.
 Alcuni caschi non si possono riporre
nel vano portaoggetti posteriore a
causa della loro dimensione o forma.Vano portaoggetti A
Per aprire il vano portaoggetti A, ruotare il
blocchetto accensione su “OPEN” e pre-
mere il tasto “LID”.
Per chiudere il vano portaoggetti A, spinge-
re lo sportello vano portaoggetti finché si
chiude. Vano portaoggetti B
Per aprire il vano portaoggetti B, spingere
lo sportello vano portaoggetti verso l’inter-
no per sbloccarlo, quindi tirare per aprirlo.
Per chiudere il vano portaoggetti B, spinge-
re lo sportello vano portaoggetti nella posi-
zione originaria.
Sella/vano portao
ggetti posteriore
Per aprire la sella/vano portaoggetti poste-
riore con il blocchetto accensioneRuotare il blocchetto accensione su
“OPEN”, quindi premere il tasto “SEAT”.
Per aprire la sella/vano portaoggetti poste-riore con la chiave meccanica1. Aprire il copriserratura. 2. Inserire la chiave meccanica nella ser-
ratura sella e girarla in senso orario.
NOTARicordarsi di chiudere la sella e tutti i vani
portaoggetti prima di mettere in moto.
1. Vano portaoggetti posteriore
1
1. Coperchio
2. Vano portaoggetti
1 2
1. Copriserratura
1. Serratura della sella
2. Sbloccare.
1
1
2
UBBAH1H0.book Page 21 Friday, September 24, 2021 1:48 PM

Strumento e funzioni di controllo
4-22
4
ATTENZIONE
HCA24020
Accertarsi che il copriserratura sia in-
stallato quand o non si utilizza la chiave
meccanica.ATTENZIONE
HCA21150
Fare attenzione ai se guenti punti quand o
si usa il vano portao ggetti:
 Dato che il vano portao ggetti accu-
mula calore q uando è esposto al
sole e/o al calore del motore, non ri-
porre oggetti sensibili al calore,
consumabili o infiammabili al suo
interno.
 Per evitare che l’umi dità si propa ghi
nel vano portao ggetti, mettere g li
o ggetti ba gnati in una busta di pla-
stica prima d i riporli nel vano porta-
o ggetti.
 Dato che il vano portao ggetti può
ba gnarsi durante il lava ggio del vei-
colo, mettere in una busta di plasti-
ca gli o ggetti riposti in esso.
 Non tenere o ggetti di valore o fra gili
nel vano portao ggetti.
AVVERTENZA
HWA18950
Non superare il limite di carico di
1k g (2.2 lb) per lo scomparto porta-
o ggetti A.
 Non superare il limite di carico di
0.5 k g (1.1 lb) per lo scomparto por-
tao ggetti B.
 Non superare il limite di carico di
5k g (11 lb) per lo scomparto porta-
o ggetti posteriore.
 Non superare il carico massimo di
161 k g (355 lb) per il veicolo.
HAU78521
ParabrezzaPer adattarsi alle preferenze del pilota, si
può cambiare l’altezza del parabrezza in
una delle due posizioni disponibili.
Per cambiare l’altezza del parabrezza
alla posizione alta 1. Togliere le coperture di accesso ai bulloni togliendo i fissaggi rapidi.1. Parabrezza
1
UBBAH1H0.book Page 22 Friday, September 24, 2021 1:48 PM
